Inleiding

Checklist verpakking

Controleer de volgende verpakking en accessoires. Als er iets kapot of een onderdeel ontbreekt, neem dan contact op met uw franchisenemer.

• Netbookcomputer
• Gebruikershandleiding
• Lithium-ionbatterij
• AC-adapter met stroomkabel
• Cd met stuurprogramma's en toepassingen
• Verpakking
• Servicehandleiding

* De bovenstaande items zijn uitsluitend ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Afhankelijk van het model dat u hebt gekocht, kan het uiterlijk van uw netbook afwijken van het uiterlijk in deze handleiding.

Specificaties

De onderdelen leren kennen

Nadat u het pakket volledig hebt gecontroleerd en uw laptop hebt geïnstalleerd, laten we uw laptop samen goed leren kennen.

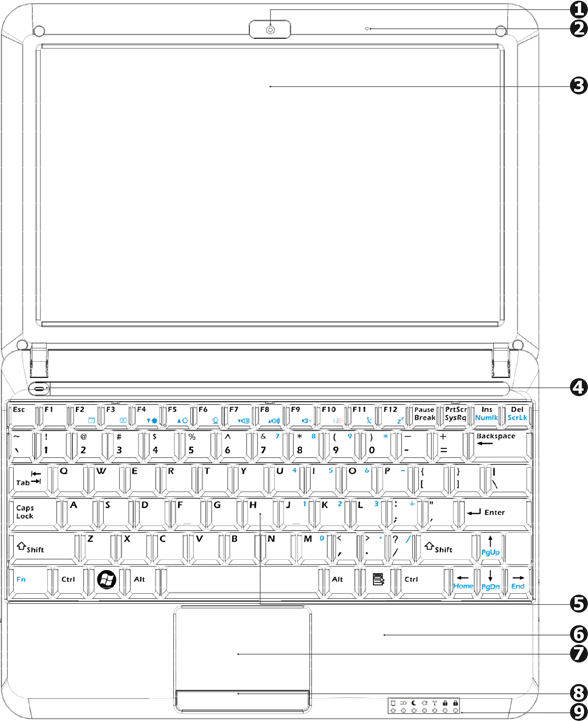

Bovenaanzicht

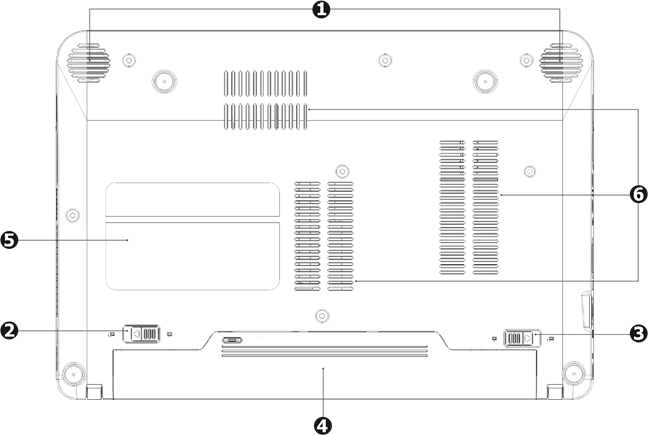

Basisweergave

Linkeraanzicht

Rechterweergave

Netbook-gebruik

Celgebruik
Installeer eerst de cel en sluit de adapter aan voordat u de netbook gebruikt. De netbook heeft twee soorten voeding: adapter en cel. We raden aan de adapter binnenshuis te gebruiken en de cel buitenshuis.

Cel installeren

1. Duw voorzichtig de celschakelaar naar buiten om de celknop te ontgrendelen
2. Zorg ervoor dat de onderkant van de computer naar boven wijst. De cel heeft een groef en de kant van de groef is gericht naar de computercel. Plaats de cel langzaam parallel aan de groef van de rail. Laat de celgroef van de computer op de gouden pin-header van de cel volledig in de zwarte groef vallen. Nadat u de cel hebt ingeduwd, zal de cel automatisch terugveren in de oorspronkelijke positie.
   De installatie lukt niet soepel als de cel niet op de fluitlijn is gericht. Richt op de lijn en installeer opnieuw. Als u de installatie forceert, kan dit de cel of de netbook beschadigen.
3. Duw vervolgens voorzichtig de celhandschakelaar om de cel te vergrendelen.
   We raden aan om eerst de voeding aan te sluiten om de cel op te laden voordat u deze gebruikt, hoewel de cel voor verzending een kleine hoeveelheid elektriciteit heeft. Alleen na een aantal keer opladen en opgebruiken zal de cel optimaal presteren. Laad de cel bij het eerste gebruik meer dan 8 uur op.

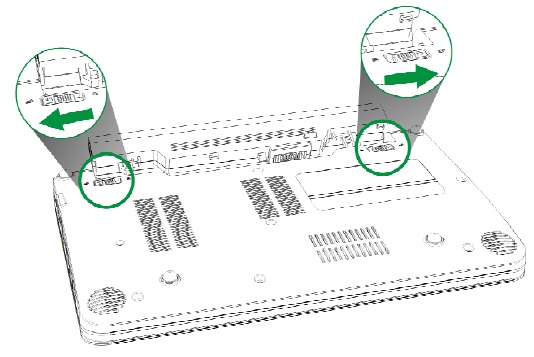

Cel verwijderen

1. Schakel de netbook uit en verwijder alle connectoren of apparaten
2. Keer de onderkant van de netbook naar boven en duw de celschakelaar met de hand naar buiten;
3. De celveer wordt geactiveerd om uit te schakelen en houd deze tegelijkertijd vast met één hand om de cel te verwijderen.
   Forceer de cel niet om deze te verwijderen als uw netbook actief is, anders kan dit de gegevens van de HDD of andere symptomen beschadigen.

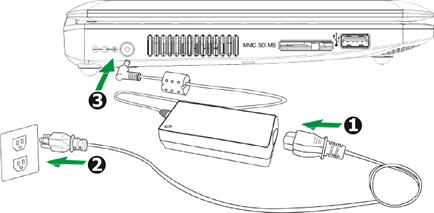

Voeding aansluiten

1. Het netsnoer wordt aangesloten op de transformator.
2. De adapter wordt aangesloten op de wisselstroom.
3. De ronde connector van de adapter wordt in de voedingsaansluiting van de netbook gestoken.
   De Netbook is geschikt voor +19V DC, 3.42A/2A voedingsspecificatie en de inputspecificatie is AC100~240V,50~60Hz, 1A. De outputspecificatie is 19V, 3.42A/2A.

Opstarten

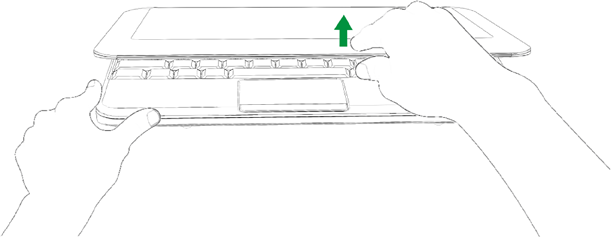

1. Open het LCD-paneel van uw Netbook.
   Druk niet hard op het LCD-paneel of de achterkant, dit kan een breuk in de as veroorzaken tussen het LCD-paneel en het toetsenbord. Til bovendien niet alleen het LCD-paneel op wanneer u uw Netbook moet verplaatsen.

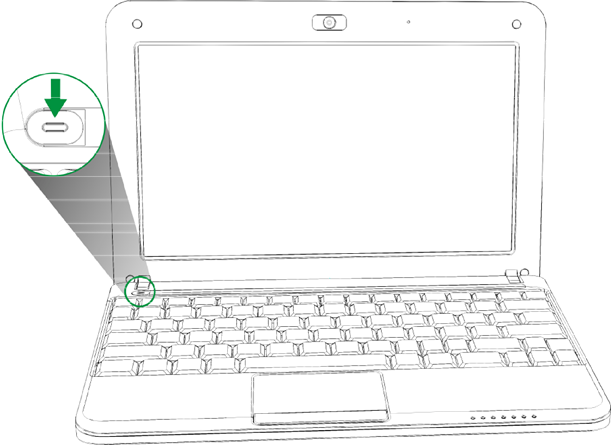

2. Druk op de aan/uit-knop om op te starten.


Uitschakelen

1. Klik op het item "shut down" (uitschakelen) om het besturingssysteem uit te schakelen in het "start" (start) menu in de windows-modus
2. Houd de aan/uit-knop ingedrukt tot de Netbook is uitgeschakeld als deze niet normaal kan worden uitgeschakeld. (Opmerking: houd de aan/uit-knop niet ingedrukt om uit te schakelen wanneer er een programma wordt uitgevoerd, dit kan gegevensbeschadiging veroorzaken.)

Indicatoren
De computer heeft een aantal gemakkelijk af te lezen statusindicatoren.

Icoon	Functie	Beschrijving
	HDD	Bekijk de led-status om de werkstatus van de HDD te beoordelen: als de led knippert, geeft dit aan dat de HDD werkt, als de led uit is, geeft dit aan dat de HDD niet meer werkt.
	Batterij	Bekijk de led-status om de werkstatus van de batterij te beoordelen: als de led saffraan weergeeft, geeft dit aan dat de batterij wordt opgeladen. De led wordt groen weergegeven als de batterij volledig is opgeladen.
	Stroom	Bekijk de led-status om de werkstatus van de adapter te beoordelen: de led brandt altijd wanneer deze is opgestart, de led knippert regelmatig als de netbook in de stand-bystatus staat.
	Adapter	Bekijk de led-werkingsstatus om te beoordelen of de adapter al is aangesloten. De led brandt altijd wanneer de adapter is aangesloten en werkt. De led werkt niet wanneer de adapter niet is aangesloten.
	Wireless LAN	Geeft de status van de draadloze LAN-communicatie aan.
	Num Lock	Brandt wanneer Num Lock is geactiveerd.

Touchpad
Het ingebouwde naadloze touchpad is een aanwijsapparaat dat beweging op het oppervlak detecteert. Dit betekent dat de cursor reageert wanneer u uw vinger over het oppervlak van het touchpad beweegt. De centrale locatie op de palmsteun biedt optimaal comfort en ondersteuning.

Touchpad-basisprincipes
De volgende items laten zien hoe u het touchpad gebruikt:

• Beweeg uw vinger over het touchpad (2) om de cursor te verplaatsen.
• Druk op de linker- (1) en rechterknop (4) onder het touchpad om selectie- en uitvoeringsfuncties uit te voeren. Deze twee knoppen zijn vergelijkbaar met de linker- en rechterknop op een muis. Tikken op het touchpad is hetzelfde als klikken op de linkerknop.

Opmerking: houd het touchpad — en uw vingers — droog en schoon tijdens gebruik. Het touchpad is gevoelig voor vingerbewegingen, dus hoe lichter de aanraking, hoe beter de respons. Harder tikken verhoogt de reactiesnelheid van het touchpad niet.

Het toetsenbord gebruiken
Het toetsenbord heeft toetsen van volledige grootte en een ingebouwd numeriek toetsenblok, afzonderlijke cursor-, vergrendelings-, Windows-, functie- en speciale toetsen.

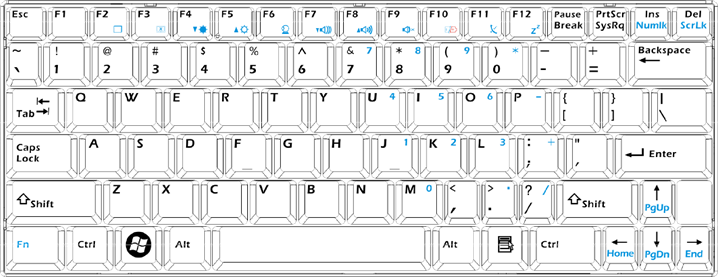

Vergrendelingstoetsen en ingebouwd numeriek toetsenblok
Het toetsenbord heeft drie vergrendelingstoetsen die u kunt in- en uitschakelen.

Het ingebouwde numerieke toetsenblok functioneert als een numeriek toetsenblok voor een desktop. Dit wordt aangegeven door kleine tekens in de rechterbovenhoek van de toetsen. Om de toetsenbordlegenda te vereenvoudigen, worden de cursorbesturingstoetsen niet op de toetsen afgedrukt.

Windows-toetsen
Het toetsenbord heeft twee toetsen die Windows-specifieke functies uitvoeren.

Toets	Beschrijving
Windows-toets	Alleen ingedrukt, heeft deze toets hetzelfde effect als klikken op de Windows Start-knop, het start het Start-menu. Het kan ook met andere toetsen worden gebruikt om een verscheidenheid aan functies te bieden: < >:Open het Start-menu of sluit het < >+<D>:Het bureaublad weergeven < >+<E>:Windows Verkenner openen < >+<F>:Zoeken naar een bestand of map < >+<L>:Uw computer vergrendelen of van gebruiker wisselen < >+<R>:Het dialoogvenster Uitvoeren openen
Applicatietoets	Deze toets heeft hetzelfde effect als klikken met de rechtermuisknop, het opent het contextmenu van de applicatie.

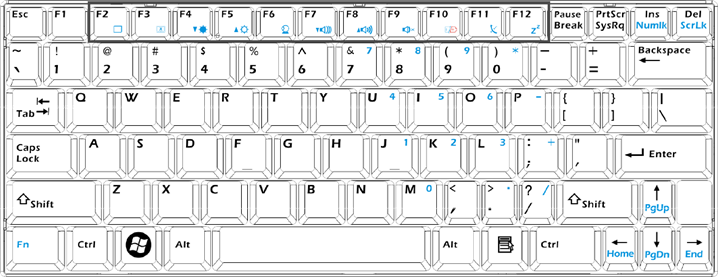

Sneltoetsen
De computer gebruikt sneltoetsen of toetscombinaties om toegang te krijgen tot de meeste bedieningselementen van de computer, zoals schermhelderheid, volume-uitvoer en het BIOS-hulpprogramma.
Om sneltoetsen te activeren, houdt u de <Fn>-toets ingedrukt voordat u op de andere toets in de sneltoetscombinatie drukt.

Driverinstallatie en -hulpprogramma

Driver installeren

De meegeleverde cd-schijf bevat de geïntegreerde chipsetdriver, applicatiesoftware en andere applicatieprogramma's. U moet deze programma's of software installeren om de prestaties van uw netbook te verbeteren.

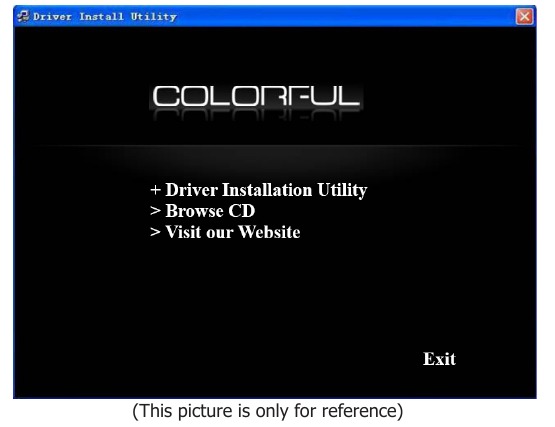

Plaats de cd in uw cd-romstation en het menu verschijnt zoals hieronder. Als het menu niet verschijnt, dubbelklikt u op Deze computer / dubbelklikt u op het cd-romstation of klikt u op Start / klikt u op Uitvoeren / typt u X:\AUTORUN.EXE (ervan uitgaande dat X uw cd-romstation is).

Vanuit het hoofdmenu kunt u 4 selecties maken:

1. +Driver Installation Utility: Klik om het menu voor driverinstallatie te openen.
2. >Browse CD: Klik om de inhoud van deze "Driver & Utility CD" te bekijken.
3. >Visit our Website: Klik om onze website te bezoeken.
4. Exit: Klik om dit installatiemenu te verlaten.

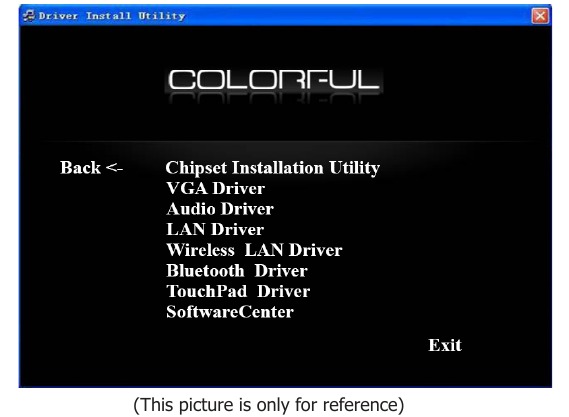

Wanneer u Driver installation Utility kiest, zou het menu met stuurprogramma's moeten verschijnen zoals hieronder:

Het installatiemenu geeft de stuurprogramma's weer waarvan het besturingssysteem het apparaat heeft gedetecteerd. Installeer deze stuurprogramma's en andere software in de juiste volgorde.
Opmerking: raadpleeg het daadwerkelijke menu, omdat het menu enkele verschillen vertoont op verschillende modellen.

SoftwareCenter

U moet dit programma installeren. Het is voor uw netbook om snel het juiste prestatie-item te kiezen, afhankelijk van de adapter en de capaciteit van de cel of het gebruik van het applicatieprogramma, waarna u het relevante prestatie-item kunt kiezen. Ondertussen kan het een vriendelijke UI bieden voor de sneltoets op het toetsenbord en een gemakkelijke bediening.

Prestatiehulpprogramma
Klik op SoftwareCenter in de rechterstatusbalk en het menu verschijnt zoals in de rechterafbeelding. Biedt de volgende soorten prestatie-keuzes: Power Saving: Het besturingssysteem verlaagt automatisch de frequentie en bespaart de energiebron. Normal Performance: Het besturingssysteem draait in deze modus op de normale frequentie.
Super Performance: Het besturingssysteem overklokt automatisch en draait op de beste prestaties.
Auto: Afhankelijk van de behoeften van uw netbook en de automatisch instelmodus.

Nadat de installatie van SoftwareCenter is voltooid, geeft het scherm, tijdens het gebruik van de sneltoets zoals beschreven op de zestiende pagina, een vriendelijke UI weer voor verschillende sneltoetsen en is het gemakkelijk te bedienen.

Netwerkverbinding instellen
Een draadloze netwerkverbinding instellen

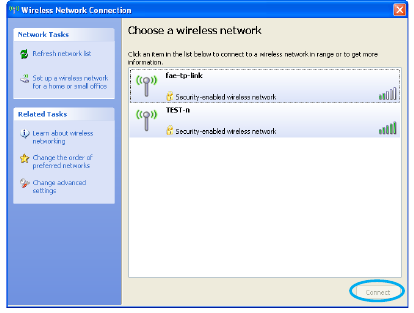

1. Dubbelklik op het gekruiste draadloze netwerkpictogram

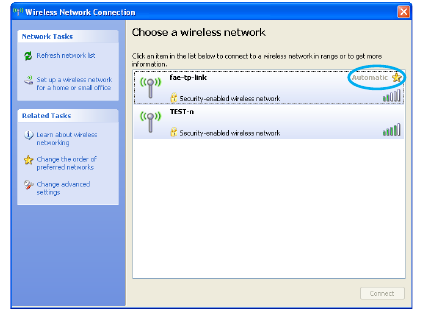

2. Selecteer het draadloze toegangspunt waarmee u verbinding wilt maken in de lijst en klik op Verbinden om de verbinding in te stellen.
   Opmerking: als u het gewenste toegangspunt niet kunt vinden, klikt u op Netwerklijst vernieuwen in het linkerdeelvenster en zoekt u opnieuw in de lijst.

3. Na verbinding kunt u een wachtwoord invoeren.

4. Nadat een verbinding tot stand is gebracht, wordt de verbinding in de lijst weergegeven.

5. U kunt het draadloze netwerkpictogram in het systeemvak zien.
   Opmerking: het draadloze verbindingspictogram verdwijnt wanneer u op de toetsen <FN> + <F11> drukt om de draadloze LAN-functie uit te schakelen.


BIOS Setup Utility

Wanneer BIOS Setup gebruiken?

Het kan nodig zijn om de BIOS Setup uit te voeren wanneer:
Een foutmelding op het scherm verschijnt tijdens het opstarten van het systeem en wordt gevraagd om SETUP uit te voeren.
U wilt de standaardinstellingen wijzigen voor aangepaste functies. U wilt de standaard BIOS-instellingen opnieuw laden.

Hoe BIOS Setup uitvoeren?

Om het BIOS Setup Utility uit te voeren, zet u de netbook aan en drukt u op de <Del>-toets tijdens de POST-procedure.
Als het bericht verdwijnt voordat u reageert en u toch de Setup wilt openen, start u het systeem opnieuw op door het UIT en AAN te zetten, of drukt u tegelijkertijd op de <Ctrl>+<Alt>+<Delete>-toetsen om opnieuw op te starten.
Opmerking: houd er rekening mee dat de schermafbeeldingen en instellingsopties in dit hoofdstuk alleen ter referentie zijn. De daadwerkelijke instellingenschermen en opties op uw Netbook kunnen verschillen vanwege een BIOS-update.

Bedieningstoetsen

Druk op F1 om een klein helpvenster te openen dat de juiste toetsen voor gebruik en de mogelijke selecties voor het gemarkeerde item beschrijft.
Raadpleeg de volgende tabel voor de functiebeschrijving van elke bedieningstoets.

Bedieningstoets(en)	Functiebeschrijving
	Verplaats de cursor naar links of rechts om schermen te selecteren
	Verplaats de cursor omhoog of omlaag om items te selecteren
+/ -	Optie voor de geselecteerde items wijzigen
<Enter>	Om het geselecteerde scherm te openen
<ESC>	Hoofdmenu - Afsluiten en geen wijzigingen opslaan in CMOS Status Page Setup Menu en Option Page Setup Menu - Huidige pagina verlaten en terugkeren naar het hoofdmenu
<F1>	Algemene hulp
<F2/F3>	Kleuren wijzigen
<F7>	Wijzigingen negeren
<F8>	Standaard veilige waarden laden
<F9>	Optimale standaardwaarden laden
<F10>	Configuratiewijzigingen opslaan en de setup afsluiten

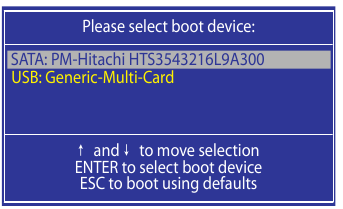

Opstartapparaatprioriteit

U zou ondertussen de volgende informatie zien na het opstarten van de netbook,
Druk op F11 voor BBS POPUP
Druk op de "F11"-toets en het juiste menu wordt weergegeven, waarna u in het menu het gewenste opstartapparaat kunt kiezen.
Opmerkingen: het menu zal verschillen als u verschillende apparaten op uw netbook installeert.

BIOS-menu

Stel de BIOS setup utility in volgens uw behoeften.

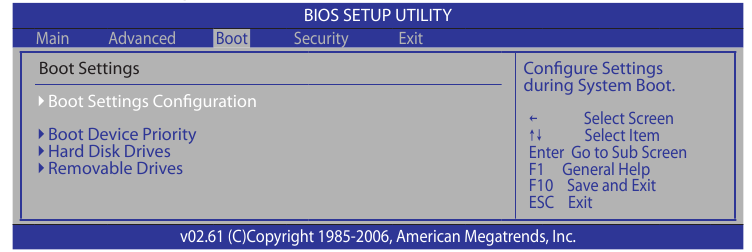

Opstartinstelling

• Opstartinstellingenconfiguratie
  Klik op de <Enter>-toets om het submenu te openen.
  • Snel opstarten
    Met dit item kunt u de Power On Self Test (POST) versnellen nadat u de computer hebt ingeschakeld. Als dit is ingesteld op [Ingeschakeld], zal BIOS enkele controle-items tijdens POST inkorten of overslaan.
  • Logo op volledig scherm
    Hiermee kunt u de weergavefunctie van het logo op volledig scherm in- of uitschakelen.
  • Terug naar het menu Opstartinstellingen
• Opstartapparaatprioriteit
  Klik op de <Enter>-toets om het submenu te openen. Hier wordt de opstartvolgorde van de beschikbare apparaten weergegeven.
• Harde schijven
  Klik op de <Enter>-toets om het submenu te openen. Hier wordt de opstartapparaatprioriteitvolgorde van de beschikbare harde schijven weergegeven.
• Verwisselbare schijven
  Klik op de <Enter>-toets om het submenu te openen. Hier wordt de opstartapparaatprioriteitvolgorde van de beschikbare verwisselbare schijven weergegeven.

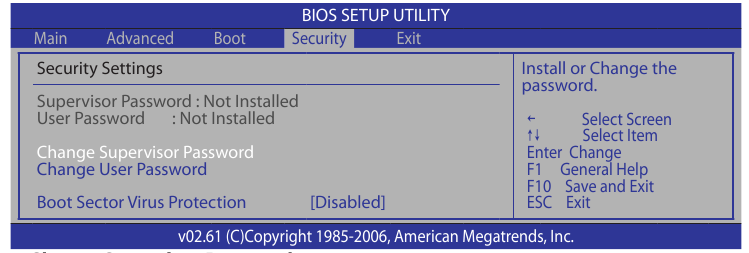

Beveiligingsinstelling

• Supervisorwachtwoord wijzigen
  Stel onder dit item het Supervisor-wachtwoord in, tot maximaal zes tekens lang.
• Gebruikerswachtwoord wijzigen
  Stel onder dit item het Gebruikerswachtwoord in, tot maximaal zes tekens lang.
• Wachtwoordcontrole
  Setup: de wachtwoordprompt verschijnt alleen wanneer eindgebruikers de Setup proberen uit te voeren. Systeem: er verschijnt een wachtwoordprompt telkens wanneer de netbook wordt ingeschakeld of wanneer eindgebruikers de Setup proberen uit te voeren.
• Virusbescherming opstartsector
  Als u deze optie gebruikt, kan dit voorkomen dat de opstartsector (districttabel) van de harde schijf wordt gewijzigd, waardoor de infectie van computervirussen wordt voorkomen.

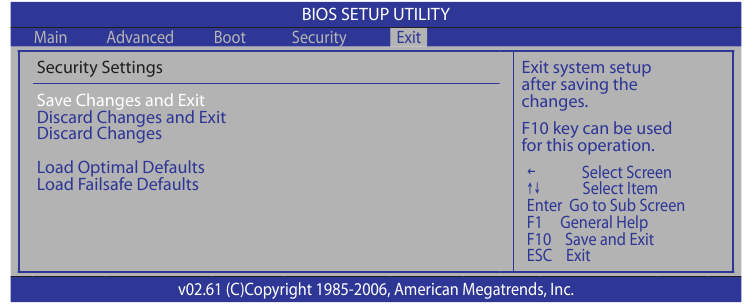

Afsluitinstelling

• Wijzigingen opslaan en afsluiten: Sla de wijzigingen die u hebt aangebracht op en sluit het hulpprogramma af.
• Wijzigingen negeren en afsluiten: Sluit het hulpprogramma af zonder de wijzigingen die u hebt aangebracht op te slaan.
• Wijzigingen negeren: Annuleer uw wijzigingen en laad de vorige configuratie opnieuw voordat u het hulpprogramma uitvoert.
• Optimale standaardwaarden laden: Deze optie opent een dialoogvenster waarin u geoptimaliseerde standaardwaarden kunt installeren voor alle geschikte items in de Setup Utility.
• Standaard veilige waarden laden: Deze optie opent een dialoogvenster waarin u standaard veilige waarden kunt installeren voor alle geschikte items in de Setup Utility.

Veiligheidsmaatregelen

• Druk niet op het beeldscherm of raak het niet aan.
• Spuit geen water of andere reinigingsvloeistoffen rechtstreeks op het beeldscherm.
• Sla uw netbook niet dicht en til uw netbook nooit op of houd hem vast aan het beeldscherm.
• Gebruik dit product niet in de buurt van water.
• Stel het niet bloot aan direct zonlicht.
• Stel de computer niet bloot aan magnetische velden.
• Vermijd plotselinge veranderingen in temperatuur of vochtigheid door het uit de buurt van airconditioning- en verwarmingsopeningen te houden.
• Knoeien niet met de batterijen. Houd ze uit de buurt van kinderen.
• Plaats dit product niet op een onstabiele kar, standaard of tafel. Als het product valt, kan het ernstig beschadigd raken.
• Er zijn sleuven en openingen aangebracht voor ventilatie om een betrouwbare werking van het product te garanderen en om het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, vloerkleed of een ander soortgelijk oppervlak te plaatsen. Dit product mag nooit in de buurt van of boven een radiator of warmterooster worden geplaatst, of in een ingebouwde installatie, tenzij er voldoende ventilatie is.
• Steek nooit voorwerpen van welke aard dan ook in dit product via sleuven in de behuizing, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten, wat kan leiden tot brand of elektrische schokken. Mors nooit vloeistof van welke aard dan ook op of in het product.
• Om schade aan interne componenten te voorkomen en om batterijlekkage te voorkomen, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit tijdens het sporten, trainen of in een trillende omgeving, omdat dit waarschijnlijk een onverwachte kortsluiting of schade aan rotorapparaten, HDD's, optische schijven en zelfs blootstellingsrisico door een lithiumbatterijpakket veroorzaakt.

Elektrische stroom gebruiken

• Dit product moet worden gebruikt met het type stroom dat op het markeringslabel staat aangegeven. Als u niet zeker weet welk type stroom beschikbaar is, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
• Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar mensen over het snoer lopen.
• Als er een verlengsnoer bij dit product wordt gebruikt, zorg er dan voor dat het totale ampèrage van de apparatuur die op het verlengsnoer is aangesloten, de ampèrage van het verlengsnoer niet overschrijdt. Zorg er ook voor dat de totale belasting van alle producten die op het stopcontact zijn aangesloten, de waarde van de zekering niet overschrijdt.
