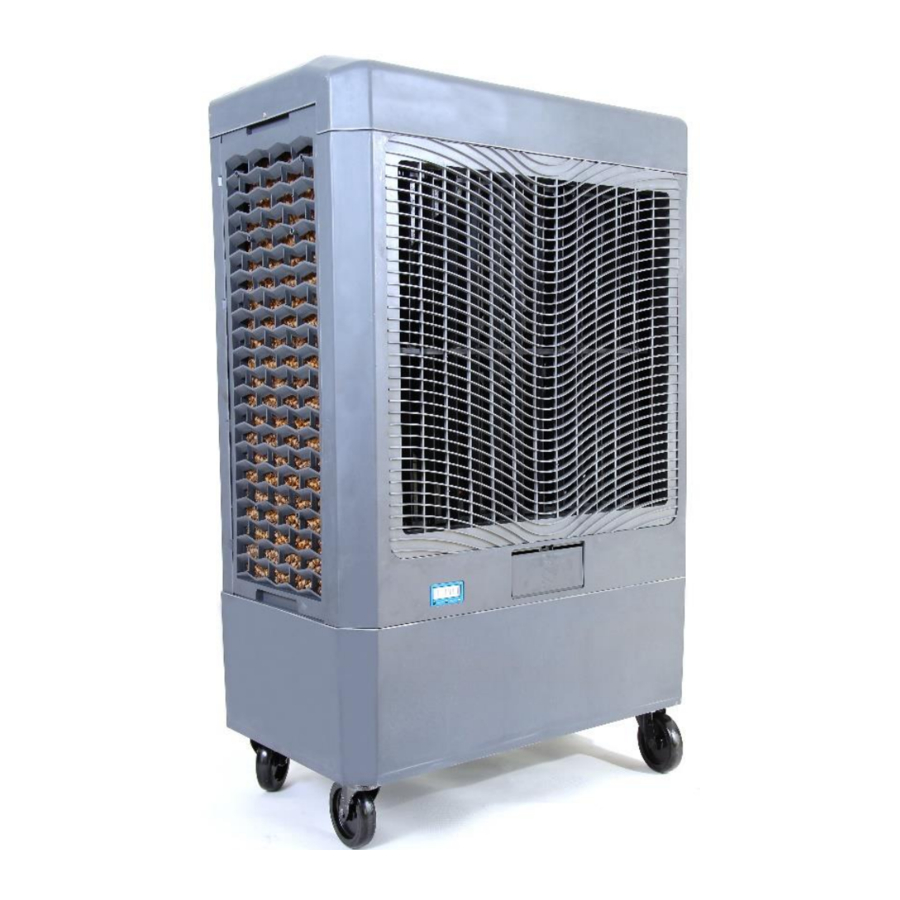

Hessaire MC61M handleiding

Aan de slag

Neem alle voorzorgsmaatregelen en koppel los van de stroombron voordat u onderhoud uitvoert.

Inhoud
Verdampingskoeler (1)
Hardwaretas (1)
Zwenkwielen (4)

Benodigde gereedschappen/materialen:

Boormachine met #2 kruiskopbit
Of kruiskopschroevendraaier

Gebruiksaanwijzing

Verdampingskoeling werkt volgens het principe van warmteabsorptie door vochtverdamping. Eenvoudig gezegd wordt warmte uit de lucht verwijderd als water verdampt. U voelt dit principe in werking wanneer u uit een zwembad of douche stapt en het koud aanvoelt als er water van uw huid verdampt.

Uw verdampingskoeler werkt volgens hetzelfde principe. De ventilator zuigt warme buitenlucht door de natte koelkussens, waar de lucht wordt gekoeld door verdamping en vervolgens uit de koeler wordt afgevoerd.

Inspectie:
Na het uitpakken van uw verdampingskoeler, inspecteer zorgvuldig op eventuele schade die tijdens het transport kan zijn ontstaan. Inspecteer op losse, ontbrekende of beschadigde onderdelen.

Belangrijkste operationele punten:

1. Uw koeler moet voor een open raam of deur worden geplaatst om effectief te kunnen werken.
2. Zorg er altijd voor dat er een ander open raam of deur is waardoor de lucht uit de kamer kan worden afgevoerd.
3. Zorg ervoor dat het filter het hele zomerseizoen schoon blijft.
4. Laat uw koeler aan het einde van elke dag 30 minuten op ALLEEN VENTILATOR draaien om het filter te drogen.
5. Voordat u uw koeler voor de winter opbergt, moet u altijd:
   1. De tank leegmaken en schoonvegen.
   2. Het filter reinigen
   3. Opnieuw monteren en 30 minuten op ALLEEN VENTILATOR laten draaien om het filter te drogen.

Locatie! Locatie! Locatie!

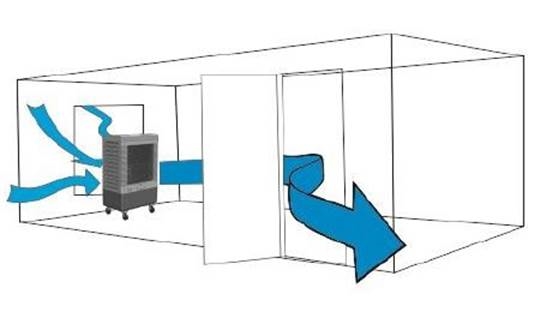

Na de montage van uw koeler plaatst u het apparaat met de achterkant naar een open raam of deur. Hierdoor kan er verse lucht door de koeler worden aangezogen en uit de kamer worden afgevoerd. Continue luchtverversing is essentieel en onderdeel van het voordeel van frisse lucht van verdampingsluchtkoeling.

Vergeet niet dat uw koeler is ontworpen om te werken, zelfs als het water op is. De pomp raakt niet beschadigd als de koeler zonder water komt te staan.

Veiligheidsregels

1. Lees en volg alle instructies, waarschuwingen en waarschuwingen. Het niet naleven hiervan kan leiden tot persoonlijk letsel, de dood of schade aan eigendommen.
2. Het apparaat moet in de UIT-stand staan en LOSGEKOPPELD zijn van het stopcontact voordat er onderhoud wordt uitgevoerd.
3. Zorg ervoor dat de elektrische stroombron voldoet aan de eisen van de verdampingskoeler(s) en aan de lokale voorschriften.
4. Om het risico op brand of elektrische schokken te verminderen, mag u elektrische aansluitingen niet blootstellen aan water.
5. Raak geen elektrisch geladen onderdelen aan.
6. Adequate ventilatie is vereist.
7. Zorg ervoor dat alle stroomkabels niet in contact komen met scherpe randen, hete oppervlakken of chemicaliën. Vervang beschadigde onderdelen onmiddellijk.
8. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Koeler opzetten en bedienen

1. Leg de koeler neer

2. Draai twee schroeven los en verwijder het onderste paneel

3. Haal de zwenkwielen (x4), schroeven (x16), platte ring (x16) en tuinslangadapter (x1) eruit

4. Installeer de tuinslangadapter op de vlotterventielassemblage

5. Installeer 4 zwenkwielen

6. Uw koeler is klaar voor gebruik!


Hessaire Coolers zijn voorgemonteerd en klaar voor gebruik. Verwijder eenvoudig de verpakking en verwijder vervolgens voorzichtig het apparaat uit de doos. Installeer zwenkwielen. Vergrendel de 2 vergrendelingswielen voordat u de ventilator vult en inschakelt, zodat de koeler niet door de luchtsnelheid verschuift.

LET OP: het Xel50 Media-kussen heeft een lichte geur wanneer het nieuw is. Dit is normaal. Het zal na verloop van tijd verdwijnen, afhankelijk van de gebruikstijd. Het regelmatig aftappen van de tank tijdens de inloopperiode helpt dit te versnellen. (Zie tank aftappen)

Koeler vullen of aansluiten op de watertoevoer

Verplaats de koeler naar een ruimte waar deze kan worden gevuld

Handmatige vulmethode

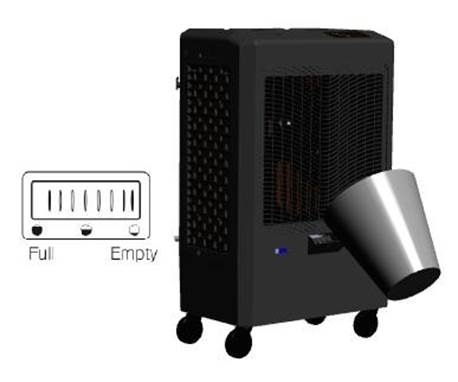

De koeler kan via de vuldeur aan de voorkant worden gevuld met een slang of emmer. Gebruik de watervulindicator om het waterniveau te controleren, druk eenvoudig op de vuldeur en het veervergrendelingsmechanisme zal loskomen en deze openen. Om te sluiten, duwt u deze eenvoudig dicht en vergrendelt u deze.

Automatische vulverbindingen

Sluit aan op een watertoevoer met behulp van een tuinslang of spiraalslang (door de klant geleverd) of een directe waterleiding. (Onderdelen voor directe aansluiting zijn verkrijgbaar bij elke bouwmarkt.) Bevestig eenvoudig de slangadapter (meegeleverd met de koeler) aan de vlotterventielnippel die uit de koeler steekt. Controleer op waterdichte verbindingen door de slangaansluiting visueel te inspecteren

De waterinlaatdruk moet worden beperkt tot maximaal 50 PSI. Als de klep wordt overwonnen, installeer dan eerst een drukregelaar (25 PSI) op de nippel. (Deze is verkrijgbaar bij bouwmarkten in de irrigatiesectie.) De kraan hoeft slechts lichtjes te worden geopend om water naar de vlotterklep te leiden en de koeler hoeft slechts ongeveer halfvol te zijn in een automatische vulconfiguratie. De vlotter staat al op dat niveau.

Aansluiten op een stroomvoorziening

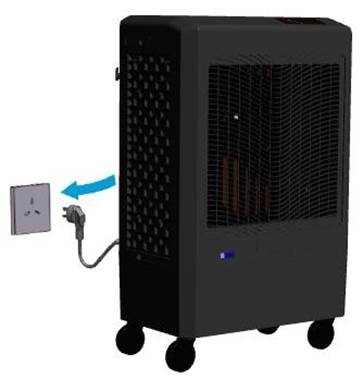

Steek de Hessaire-koeler in een willekeurige 115 volt-voeding. Het is toegestaan om indien nodig verlengsnoeren te gebruiken. Het wordt niet aanbevolen om een ​​GFCI-circuit te gebruiken dat meestal in garages of op terrassen wordt aangetroffen. Deze stopcontacten/circuits zijn gevoelig en kunnen per ongeluk de koeler tijdens normaal bedrijf uitschakelen. Mocht dat de enige stroomvoorziening zijn, houd hier dan rekening mee en als de GFCI uitschakelt, reset deze dan eenvoudig.

De bedieningsschakelaars gebruiken

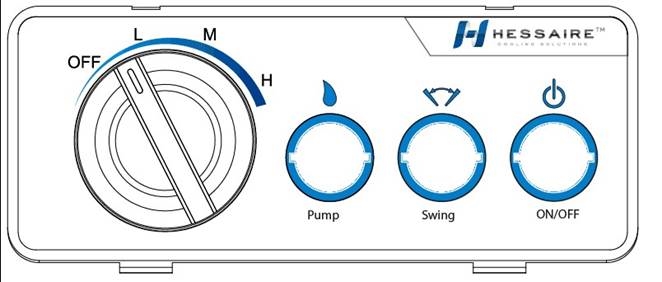

Mechanische versie

Draaischakelaar/motorsnelheid Heeft 4 standen. (Met de klok mee vanaf UIT)
UIT, ALLEEN LAGE Ventilator, ALLEEN MIDDELHOGE Ventilator, ALLEEN HOGE Ventilator.

Pompschakelaar
Regelt de pomp

Middelste tuimelschakelaar
Regelt de ventilatoroscillatie

Aan/uit-schakelaar
Regelt de stroom naar de hoofdregelaars, deze is verlicht wanneer deze in de AAN-stand staat, donker wanneer UIT. Wanneer deze UIT staat, werken de andere schakelaars niet.

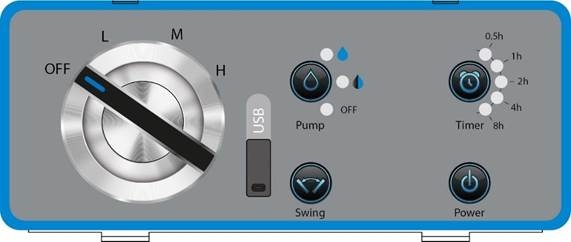

Elektronische versie

Draaischakelaar/motorsnelheid heeft 4 standen (met de klok mee vanaf UIT)
Ventilator UIT, LAGE Ventilator, MIDDELHOGE Ventilator, HOGE Ventilator.

Knop voor variabele pompbediening/indicator laag waterniveau
Deze knop knippert rood als er een laag waterniveau wordt gedetecteerd en de werking van de pomp wordt onderbroken. Het blijft knipperen totdat het juiste waterniveau is bereikt.

Druk voor Pomp UIT-lampje - Pomp is uit

Druk voor Pomp Variabel lampje. (Middelste lampje)

De pomp wordt in- en uitgeschakeld, waardoor de pad nat wordt en vervolgens begint op te drogen. Dit regelt de luchtvochtigheid in de gekoelde ruimte als deze zich binnenshuis bevindt en verlengt de tijd voordat bijvullen nodig is als de handmatige vulmodus wordt gebruikt.

Druk voor POMP AAN-lampje - De pomp blijft continu werken wanneer dit lampje brandt.

Zwenkknop - Druk hierop om de oscillatiemotor te bedienen om de lucht van links naar rechts te laten zwenken.

Timerknop brandt wanneer ingeschakeld - Druk hierop om de gewenste timerselectie te selecteren, de koeler stopt met het uitvoeren van alle functies wanneer de geselecteerde tijd is verstreken.

Aan/uit-knop – Als het groene lampje brandt, kunnen alle functies worden bediend. Rood licht, alle bedieningsfuncties zijn uit.

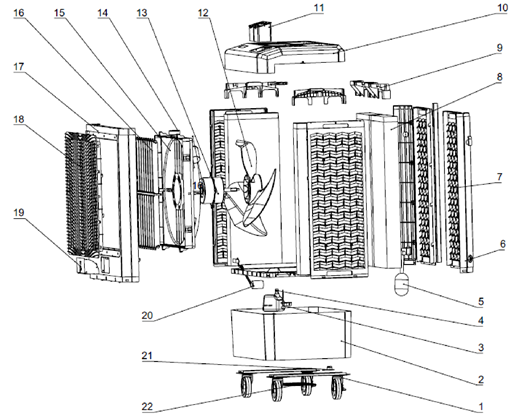

Koeleronderhoud

(Verwijder het achterpaneel NIET als de koeler draait)

Voor de beste werking en een lange levensduur moeten de volgende onderhouds- en reinigingsprocedures worden gevolgd.

Koeler en pads reinigen
Met regelmatige tussenpozen moet uw Hessaire mobiele koeler worden uitgeschakeld en losgekoppeld van de stroomvoorziening. De watertank moet worden geleegd van vuil water en worden besproeid met vers water en opnieuw worden gevuld. Hoe vaker u dit doet, hoe beter het zal werken en hoe minder calcium zich zal ontwikkelen op pads of andere oppervlakken. U kunt door de koelpads sproeien om ze uit te wassen en water in de tank te laten terechtkomen om weg te laten lopen. Het verwijderbare paneel en de mediapad kunnen op de grond worden besproeid om de pad schoon te maken. Gebruik lichte druk bij het sproeien van pads. Sproei pads NOOIT met water terwijl de koeler in werking is en de ventilator draait. Dit kan schade aan de motor veroorzaken en maakt de garantie ongeldig.

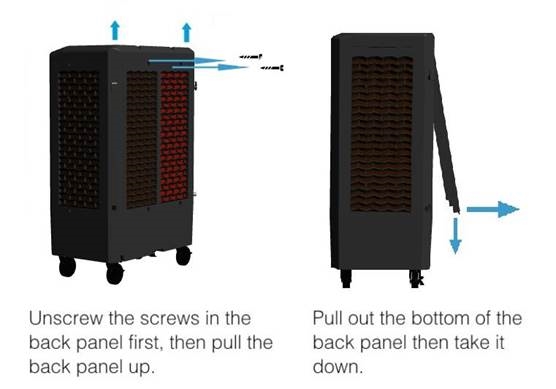

Verwijdering van het achterpaneel, hetzelfde voor het zijpaneel (Koppel de stroomtoevoer los voordat u deze procedure uitvoert.)

Draai de schroeven aan de bovenkant van het achterpaneel (3) los. Til het paneel omhoog en trek het aan de onderkant naar buiten. Schuif het paneel vervolgens uit de kast. U hebt nu toegang tot de pomp, de vlotterklep en de waterverdeler.

De koelertank aftappen
Draai de afvoerdop van de afvoerassembly en laat het water weglopen. U kunt het apparaat voorzichtig naar de afvoerkant kantelen om te helpen al het water af te voeren.

Verwijdering en vervanging van Xel50-koelmedia.
De koelpads zijn gemaakt van een speciaal met hars geïmpregneerd ambachtelijk papier dat speciaal is ontworpen voor verdampingskoeling. Ze gaan vele jaren mee als ze op de juiste manier worden onderhouden en de waterkwaliteit wordt gehandhaafd. Het is niet nodig om de pads te verwijderen om ze schoon te maken.

Inspecteer de pads op afzettingen van calcium aan de luchtinlaatzijde. Als de fluitcellen verstopt zijn of de pad erg zwaar is, is het misschien tijd om de media te vervangen. Nieuwe OEM Xel50-media kunnen worden gekocht waar u de koeler hebt gekocht. Volg deze stappen voor het vervangen van de pads.

1. Als het toegangspaneel is verwijderd, trekt u de padborgschijf eenvoudig van de padpen. Oudere modellen hebben mogelijk een opgedrukte pen die moet worden weggetrokken met behulp van een tang om de schijf vast te pakken en weg te trekken. Pas op dat u de pen niet breekt, hoewel de nieuwe pads worden geleverd met nieuwe pennen en een schijf. De nieuwere modellen hebben een schroefdraadschijf die van de pen kan worden losgeschroefd
2. Als de schijf is verwijderd, verwijdert u de pennen van de pads en verwijdert u de pads voorzichtig van het vaste zijmontageframe. Doe dan hetzelfde voor het achterpaneel of de achterpanelen.
3. Xel50-pads zijn gemaakt met een 45/45-fluit en kunnen aan beide zijden van het frame worden geïnstalleerd. Zorg er wel voor dat de verdeelpad die aan de bovenkant van de nieuwe mediapad is bevestigd, zich aan de bovenkant bevindt. Hierdoor komt er gelijkmatig water op de bovenkant van de pad. De installatie van de pads is het tegenovergestelde van de verwijdering, installeer de pad, plaats de pennen en installeer de borgschijf. JE BENT KLAAR... Zo makkelijk is het.
4. Plaats het achterpaneel terug en u bent klaar om de koeler weer te gebruiken.

Pomp onderhoud en vervanging. (Koppel de stroomtoevoer los voordat u deze procedure uitvoert.)
De dompelpomp is in de tank aan de onderkant gemonteerd met een retentiebeugel. Terwijl u de koeler schoonmaakt, kan de pomp worden verwijderd en kan de zeefdop aan de onderkant van de pomp worden schoongemaakt van vuil. Als de pomp defect is en moet worden vervangen, volgt u deze stappen:

1. Verwijder de retentiebeugel.
2. Verwijder het schakelbedieningspaneel van de bovenkant van de koeler door een kleine schroevendraaier in de tapsleuven te steken en los te wrikken.
3. De pomp is via de witte plastic clip aangesloten op de bediening. Koppel de pompclip los en voer de plastic clip door de bedieningskast in de koeler.
4. De pompkabel is met twistclips bevestigd aan de koeler die in de zijkant van de hoek tussen de linker pad en de voorkant van de koeler zijn gemonteerd. Mogelijk moet u die pad verwijderen om bij de clips te komen. Er kunnen ook kabelbinders zijn die de kabel aan de motorbevestigingsbeugel vasthouden. Verwijder de pomp uit de koeler wanneer de kabel vrij is.
5. Installeer de nieuwe pomp in omgekeerde volgorde. Zorg ervoor dat u de kabel opnieuw aansluit in de kabelbinders en de kabel zo vastzet dat deze vrij blijft van het ventilatorblad wanneer de koeler draait. Maak de pompclip opnieuw vast in de bedieningskast en plaats het bedieningspaneel terug op zijn plaats. Zorg ervoor dat u geen andere draden los trekt van de bedieningsschakelaars wanneer u het paneel los hebt.
6. Plaats het bedieningspaneel terug in de kast en zorg ervoor dat het goed zit. En JE BENT KLAAR!

Vlotterklep vervangen of afstellen: (Koppel de stroomtoevoer los voordat u deze procedure uitvoert.)
De vlotterklep is aan de linkerkant van de koeler gemonteerd als u naar de voorkant van de grill kijkt. Het wordt op zijn plaats gehouden door de borgmoer die van buitenaf zichtbaar is. De rubberen ring zit tussen de moer en de kast. Het achterpaneel moet worden verwijderd om de vlotter af te stellen (als het waterniveau te hoog of te laag is) of om een vlotter te verwijderen en te vervangen die de watertoevoer niet heeft afgesloten. Opmerking: zorg ervoor dat de PSI van het toevoerwater binnen de 50 PSI-specificatie valt voordat u vaststelt dat de vlotter defect is.

1. De vlotterklep kan worden gekocht waar u uw koeler hebt gekocht.
2. Verwijder alle slangadapters die op de vlotterklepnippel zijn bevestigd.
3. Verwijder de achterpaneelconstructie zoals aangegeven.
4. Verwijder de borgmoer van de vlotterklep en de rubberen ring. Verwijder de vlotterklep uit de kast.
5. Installeer de vlotterklep in omgekeerde volgorde. Stel de klepafstelling in op ongeveer 60 graden voor het beste resultaat.

SNELLE PROBLEEMOPLOSSINGSTABEL

Hessaire Customer Service Centers
Hessaire Products, Inc.
11550 U.S. Highway 278 E.
Holly Pond, AL 35083
Verenigde Staten
Telefoon: (256) 734-3003
Fax: (256) 734-3201
Website: www.hessaire.com
Email: evap@hessaire.com
