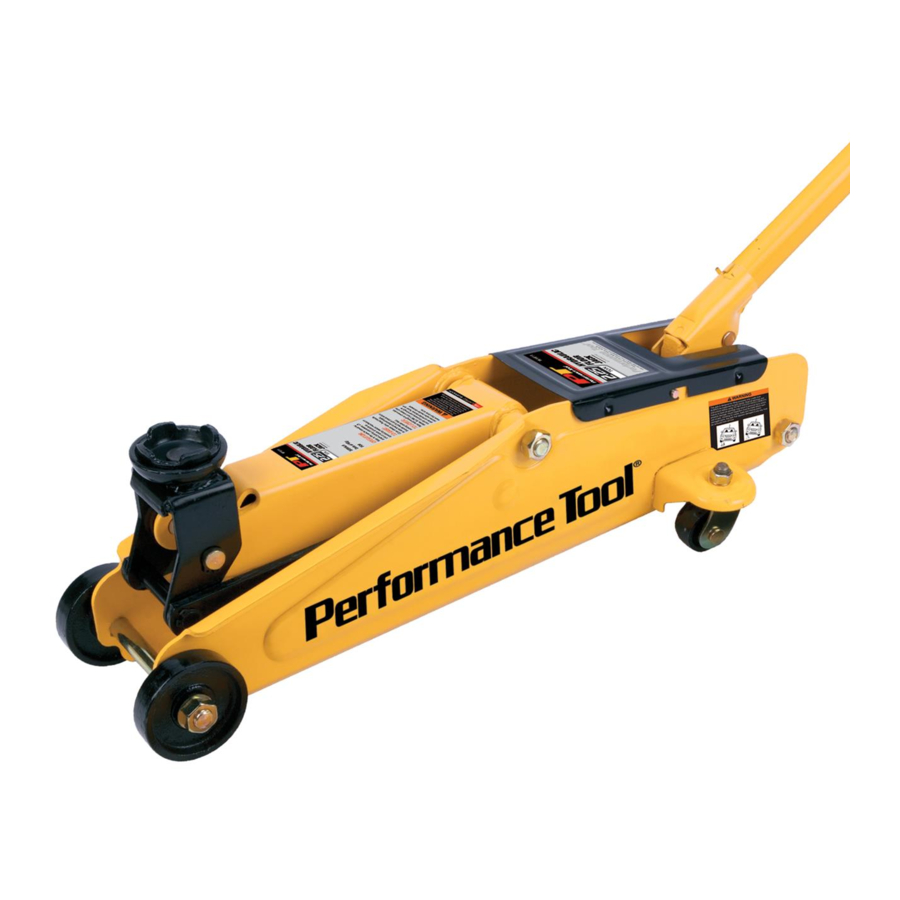

Performance Tool W1611 Handleiding

SPECIFICATIES

Capaciteit: 4.500 lbs.
Maximale hefhoogte: 15-1/4 inch
Minimale hefhoogte: 5-3/8 inch
Hefbereik: 10 inch
Basis lengte: 21-1/2 inch
Basis breedte: 8 inch

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

UITPAKKEN EN INSPECTIE

Nadat u de doos hebt geopend, pakt u uw nieuwe product en de bijbehorende onderdelen en accessoires uit. Inspecteer het zorgvuldig op eventuele schade die tijdens het transport is ontstaan. Controleer het aan de hand van de foto op de doos. Als er onderdelen ontbreken, bel dan de klantenservice op 1-800-497-0552 tussen 6.00 en 17.00 uur Pacific tijd.

Gebruik dit product NIET als het beschadigd is tijdens verzending, behandeling of misbruik. Gebruik het product niet voordat de onderdelen zijn vervangen of de fout is hersteld. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel of schade aan eigendommen. Alle beschadigde onderdelen moeten worden gerepareerd of vervangen indien nodig voordat dit product wordt gebruikt. Controleer of alle moeren, bouten en fittingen vast zitten voordat u dit product in gebruik neemt.
Als u vragen hebt of hulp nodig hebt met beschadigde of ontbrekende onderdelen, neem dan contact op met onze klantenservice op 1-800-497-0552. Houd het serienummer, modelnummer en de aankoopdatum bij de hand wanneer u belt.

VOOR GEBRUIK

OPMERKING: Tijdens verzending of behandeling kan lucht in de krik in het hydraulische systeem terechtkomen, waardoor de krik defect raakt.

Instructies voor ontluchting:

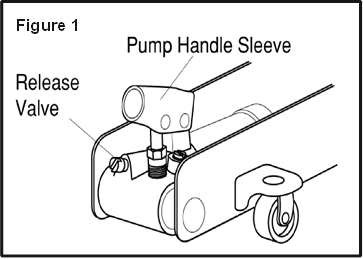

1. Plaats de pomphendel over de ontlastklep en draai maximaal twee slagen tegen de klok in om deze te openen. (Zie afbeelding 1)

2. Maak de olievuldop langzaam los. (Zie afbeelding 4)
3. Pomp de krik ongeveer 6 volledige slagen om een volledige verdeling van de hydraulische vloeistof te garanderen.
4. Herhaal de bovenstaande stappen indien nodig.
5. Draai de olievuldop weer vast.

ONDERHOUD EN VERZORGING

Maandelijks onderhoud wordt aanbevolen. Smering is van cruciaal belang voor krikken omdat ze zware lasten dragen. Elke beperking als gevolg van vuil, roest, enz. kan een langzame beweging of extreem snelle schokken veroorzaken, waardoor de interne componenten worden beschadigd. De volgende stappen zijn ontworpen om de krik te onderhouden en operationeel te houden.

1. Inspecteer voor elk gebruik de algemene staat van de krik. Controleer op gebroken, gebarsten of verbogen onderdelen, losse of ontbrekende onderdelen en elke andere aandoening die de juiste werking van het product kan beïnvloeden. Elke krik die op enigerlei wijze beschadigd lijkt, moet buiten gebruik worden gesteld. Laat het probleem verhelpen voordat u het verder gebruikt. Gebruik GEEN beschadigde apparatuur.
2. Vervang versleten of beschadigde onderdelen door vervangende onderdelen van Performance Tool. Zorg ervoor dat alleen gekwalificeerd personeel reparaties uitvoert.
3. Test de krik voor elk gebruik grondig op een goede werking voorafgaand aan het daadwerkelijke gebruik. Als de krik niet goed lijkt te werken, volg dan de ontluchtingsinstructies.
4. Wanneer de krik niet in gebruik is, moeten de ram en de pomppiston in de volledig onderste stand staan om hun bewerkte oppervlakken vrij van corrosie te houden.

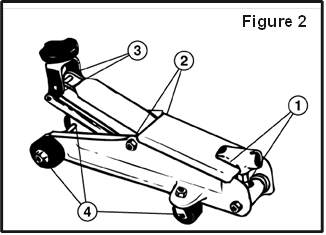

5. Houd de krik schoon en goed gesmeerd op de punten die in figuur 2 zijn weergegeven.

6. Voor het beste resultaat gebruikt u alleen hydraulische vloeistof met een classificatie van SAE 20 voor het bijvullen. Controleer het vloeistofniveau met de krik in de volledig onderste stand. Het vloeistofniveau moet tot aan de onderkant van de olievulopening zijn. (Zie afbeelding 4)
7. Vervang de hydraulische olie minstens één keer per drie jaar:
   1. Met de krik volledig neergelaten, verwijdert u de olievuldop aan de zijkant van de behuizing.
   2. Kantel de krik om de oude hydraulische olie volledig uit de behuizing te laten lopen en voer de oude hydraulische olie af in overeenstemming met de lokale voorschriften.
   3. Met de krik rechtop vult u de behuizing volledig met een hoogwaardige hydraulische olie (niet inbegrepen) totdat de olie net uit het olievulgat begint te lopen. Wees ZEER VOORZICHTIG dat er geen vuil of vreemde stoffen in het systeem terechtkomen.
   4. Plaats vervolgens de olievuldop terug.
   5. Reinig met een schone doek met een reinigingsmiddel of mild oplosmiddel. Bewaar de krik vervolgens op een veilige, droge plaats met de ram en de pomppiston in de volledig onderste stand. Buiten bereik van kinderen en andere niet-geautoriseerde personen houden.

WERKING

Om te verhogen:

1. Parkeer het voertuig op een harde, vlakke ondergrond, veilig uit de buurt van tegemoetkomend verkeer.
2. Zet de motor van het voertuig uit.
3. Zet de transmissie van het voertuig in de stand PARK als het is uitgerust met een automatische transmissie, of in de laagste versnelling als het is uitgerust met een handgeschakelde transmissie.
4. Zet de parkeerrem van het voertuig vast en blokkeer de wielen die niet worden opgetild.
5. Raadpleeg de handleiding van de voertuigeigenaar voor de juiste krikprocedures. Til alleen op aan de delen van het voertuig die door de fabrikant zijn gespecificeerd.
6. Zorg ervoor dat de last op het midden van het zadel is gecentreerd.
7. Plaats de pomphendel over de ontlastklep en draai met de klok mee om te sluiten.
8. Steek de hendel in de hendelopening en pomp om de last op de gewenste hoogte te brengen.

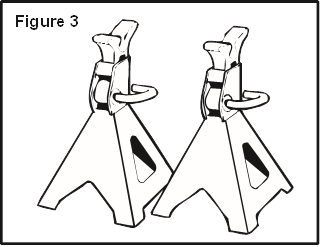

9. Ondersteun de last ALTIJD met kriksteunen. Plaats kriksteunen met de juiste capaciteit (niet inbegrepen) onder het voertuig op locaties die worden aanbevolen door de voertuigfabrikant. Ga NIET onder het voertuig zonder kriksteunen. Krikken zijn niet ontworpen om zware lasten gedurende lange tijd vast te houden. Probeer NIET om kriksteunen tegelijkertijd onder beide uiteinden van het voertuig of onder één kant van het voertuig te plaatsen.
   OPMERKING: Wanneer u twee kriksteunen gebruikt, moeten deze op dezelfde hoogte staan.
10. Draai de ontlastklep LANGZAAM tegen de klok in om het voertuig op de kriksteunen te laten zakken en de krik te verwijderen.

VERPLAATS DE KRIK NOOIT WANNEER DE HENDEL IN DE BEDIENINGSHENDEL OF DE KLEPHULS ZIT. ER KAN SCHADE AAN DE POMPEENHEID ONTSTAAN.

Om te verlagen:

1. Verwijder alle gereedschappen, onderdelen, enz. van onder het voertuig.
2. Plaats het zadel onder het hefpunt. Plaats de pomphendel over de ontlastklep en draai met de klok mee om de klepontlastschroef te sluiten en pomp de bovenste/onderste hendel om het voertuig iets boven de zadel(s) van de kriksteunen te tillen. Laat vervolgens de kriksteun(en) zakken en verwijder deze.
3. Draai de ontlastklep LANGZAAM tegen de klok in met de hendel net genoeg om een gecontroleerde afdaling van het voertuig op de grond mogelijk te maken. (Nooit meer dan twee volledige slagen).
4. Laat de krik volledig zakken. Bewaar de krik vervolgens op een veilige, droge plaats buiten bereik van kinderen.

PROBLEEMOPLOSSING

Verwijder de krik uit de service voordat u aanpassingen maakt.

Tilt de last niet op
Houdt de last niet vast
Tilt niet tot volledige hoogte
Pomp voelt "sponzig" aan onder belasting
Hendel gaat omhoog onder belasting
Hendel gaat omlaag onder belasting
OPMERKING: Problemen die hierboven worden vermeld met meer dan één oplossing kunnen een combinatie van oorzaken hebben. Zorg ervoor dat alle oplossingen die voor elk probleem worden vermeld, zijn gecontroleerd om de mogelijkheid van verdere problemen uit te sluiten. Soms moeten oplossingen mogelijk worden herhaald voor de beste resultaten.	De krachtbron heeft mogelijk te weinig vloeistof. Met de krik op een vlakke ondergrond en in de onderste stand, verwijdert u de vulplug en voegt u schone hydraulische krikvloeistof toe tot het niveau van de vulopening.	De krachtbron kan lucht bevatten. Open de ontlastklep minimaal 2 volledige slagen. Pomp de hendel minimaal 20 volledige slagen om de lucht uit het systeem te verwijderen.	De klep sluit mogelijk niet volledig. Om de kleppen te laten aansluiten: Sluit de ontlastklep. Met de krik in volledig neergelaten stand, tilt u de hefarm handmatig zo hoog mogelijk op. Open de ontlastklep en laat de krik zakken naar de onderste stand.

VEILIGHEIDSRICHTLIJNEN / DEFINITIES

Deze handleiding is bedoeld voor uw eigen voordeel. Lees en volg de veiligheids-, installatie-, onderhouds- en probleemoplossingsstappen die hierin worden beschreven om uw veiligheid en tevredenheid te garanderen. De inhoud van deze handleiding is gebaseerd op de meest recente productinformatie die beschikbaar is op het moment van publicatie. De fabrikant behoudt zich het recht voor om op elk moment productwijzigingen aan te brengen zonder kennisgeving.

Lees en begrijp deze volledige handleiding voordat u probeert dit product te monteren, installeren, bedienen of onderhouden. Het niet naleven van de instructies kan leiden tot ernstig persoonlijk letsel en/of materiële schade!

De volgende signaalwoorden worden gebruikt om veiligheidswaarschuwingen te benadrukken die moeten worden opgevolgd bij het gebruik van dit product:

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel.
OPMERKING: Geeft belangrijke informatie aan die, indien niet opgevolgd, SCHADE aan de apparatuur KAN veroorzaken.

BELANGRIJKE VEILIGHEIDSINFORMATIE

LEES, BEGRIJP EN VOLG ALLE INSTRUCTIES EN WAARSCHUWINGEN VOORDAT U DIT GEREEDSCHAP GEBRUIKT. HET NIET DOEN KAN LEIDEN TOT PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOMMEN EN MAAKT DE GARANTIE ONGELDIG.

Dit is alleen een hefapparaat. De last moet onmiddellijk worden ondersteund door steunbokken.

1. Overschrijd de nominale capaciteit NIET. Overbelasting kan schade veroorzaken aan dit product of het defect raken.
2. Gebruik uitsluitend op een harde, vlakke ondergrond die de last kan dragen. Het gebruik van een krik op andere dan harde, vlakke oppervlakken kan leiden tot instabiliteit van de krik en mogelijk verlies van de last.
3. Alleen hefapparaat. Ondersteun het voertuig onmiddellijk na het heffen met geschikte middelen.
   Zorg ervoor dat er geen personeel onder de last doorloopt totdat de last veilig wordt ondersteund door kriksteunen.
4. Stel het veiligheidsventiel NIET af.
5. Draag een veiligheidsbril die is goedgekeurd door ANSI en zware werkhandschoenen tijdens gebruik.
6. Blijf uit de buurt van de last tijdens het heffen en laten zakken.
7. Laat de last langzaam zakken.
8. NIET gebruiken voor luchtvaartdoeleinden.
9. Trek de parkeerrem aan en blokkeer de banden voordat u het voertuig optilt.
10. Til het voertuig alleen op op de door de voertuigfabrikant aanbevolen hefpunten.
11. Inspecteer vóór elk gebruik; niet gebruiken als onderdelen los zitten of beschadigd zijn.
12. Wijzig dit product op geen enkele manier.
13. Houd uw werkgebied schoon en goed verlicht. Rommelige werkgebieden nodigen uit tot ongelukken.
14. Houd omstanders, kinderen en bezoekers uit de buurt tijdens het gebruik van dit product. Afleidingen kunnen ertoe leiden dat u de controle verliest.
15. Blijf alert. Let op wat u doet en gebruik uw gezond verstand bij het gebruik van dit product. Gebruik dit product niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van dit product kan leiden tot ernstig persoonlijk letsel.
16. Bewaar ongebruikte krikken buiten het bereik van kinderen en andere ongetrainde personen. Krikken zijn gevaarlijk in handen van ongetrainde gebruikers.
17. Krikonderhoud mag alleen worden uitgevoerd door gekwalificeerd reparatiepersoneel. Onderhoud of reparatie door onbevoegd personeel kan leiden tot letselrisico.
18. Gebruik bij het onderhoud van dit product uitsluitend identieke vervangingsonderdelen - raadpleeg de bijgevoegde, productspecifieke onderdelenlijst en het schema. Volg de instructies in het gedeelte Onderhoud van deze handleiding. Het gebruik van ongeautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op letsel creëren en kan elke toepasselijke garantie ongeldig maken.
19. Onderhoud de etiketten en naamplaten op dit product. Deze bevatten belangrijke informatie. Indien onleesbaar of ontbrekend, neem dan contact op met Performance Tool voor een vervanging.
20. Lees voor gebruik de instructiehandleiding van de fabrikant voor het voertuig (of object) dat u gaat optillen.
21. Industriële toepassingen moeten voldoen aan de OSHA-vereisten.
22. Wanneer u slechts één wiel optilt, ondersteunt u de last onmiddellijk met één kriksteun (niet meegeleverd) die onder de zijkant van het voertuig wordt geplaatst dat wordt opgetild. Lijn het zadel van de kriksteun recht onder het frame van het voertuig of het aanbevolen hefpunt uit.
23. Wanneer u de hele voorkant of achterkant van een voertuig optilt, ondersteunt u de last onmiddellijk met twee kriksteunen. Lijn de zadels van de kriksteunen recht onder het frame van het voertuig of de aanbevolen hefpunten uit. Pas ook de kriksteunen op dezelfde hoogte aan.
24. Werk niet onder het voertuig zonder het voertuig correct te ondersteunen met kriksteunen.
25. Vermijd gevaarlijk tegemoetkomend verkeer. Gebruik de krik zo ver mogelijk van de weg.
26. Laat niemand in het voertuig zitten tijdens het gebruik van de krik. Houd alle omstanders op een veilige afstand van het voertuig.
27. Ondersteun niet beide uiteinden van het voertuig tegelijkertijd.
28. Voordat u de krik laat zakken, verwijdert u alle gereedschappen en apparatuur onder het voertuig.
29. De waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.
