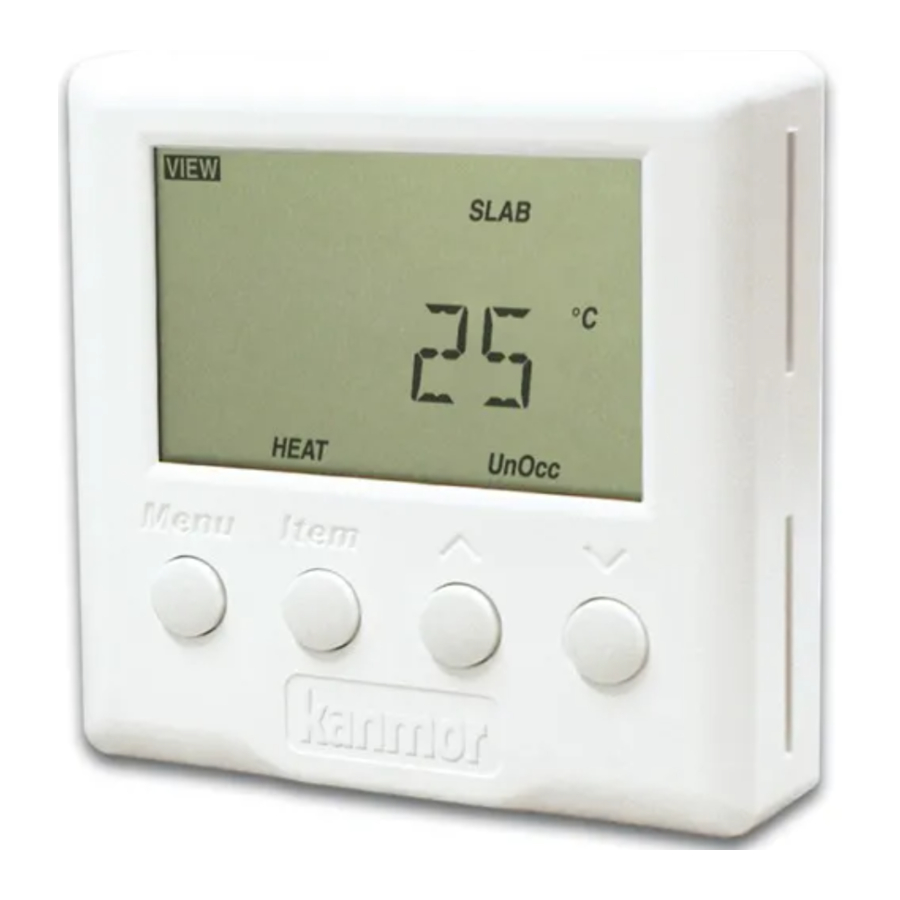

Kanmor 510e, 512e Handleiding

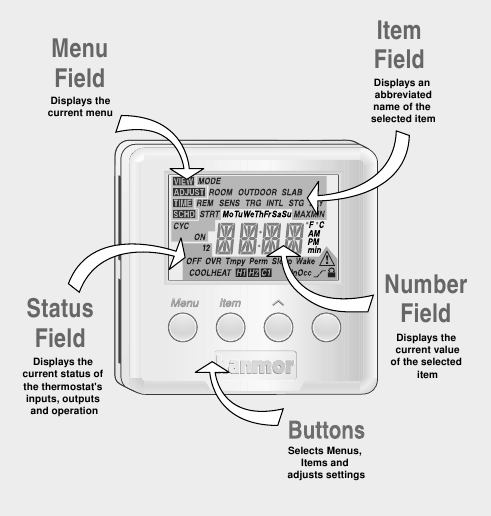

Display / Bediening van het toetsenbord

Het display van de thermostaat heeft vier verschillende velden. Deze velden zijn het Menuveld, het Itemveld, het Nummerveld en het Statusveld. De vier knoppen op de voorkant van de thermostaat worden gebruikt om door de menu's en items te navigeren om de gewenste instellingen te bekijken en/of aan te passen.

Displaysymbolen

	Waarschuwing Wordt weergegeven wanneer er een fout is.
	Toegangsniveau Wordt weergegeven wanneer u zich in het gebruikerstoegangsniveau bevindt.
	Vroege start Wordt weergegeven wanneer de thermostaat in de vroege start staat.
	Verwarming één Wordt weergegeven wanneer het verwarmingscontact één is ingeschakeld.
	Verwarming twee Wordt weergegeven wanneer het verwarmingscontact twee is ingeschakeld.
	Koeling één Wordt weergegeven wanneer het koelcontact één is ingeschakeld.

DE HUIDIGE TEMPERATUUR(S) BEKIJKEN

Met het menu Weergave kunt u de huidige temperatuur (en) bekijken die worden gemeten door de thermostaat en de bijbehorende hulpsensor(en). Om de verschillende temperaturen te bekijken, begint u met het selecteren van het menu Weergave met behulp van de knop Menu. Gebruik vervolgens de knop om de beschikbare temperaturen te bekijken.

Kamer: Dit is de huidige luchttemperatuur van de ruimte die wordt geregeld. Er moet minstens één luchtsensor actief zijn om deze temperatuur weer te geven.
Buiten: Dit is de huidige buitenluchttemperatuur. Dit item is alleen beschikbaar als de hulpsensor is ingesteld om de buitenluchttemperatuur te meten.
Vloer: Dit is de huidige vloertemperatuur. Dit item is alleen beschikbaar als ten minste één van de hulpsensoren is ingesteld om de vloertemperatuur te meten.
Extern: Dit is de huidige temperatuur bij de externe sensor. Dit item is alleen beschikbaar als de hulpsensor is ingesteld om een externe temperatuur te meten.

STANDAARDDISPLAY

Het standaarddisplay voor de thermostaat kan de tijd zijn die u in het menu Tijd vindt, of een item in het menu Weergave. Selecteer het standaarddisplay met de volgende procedure.

Stap één: Gebruik de knop om het menu Tijd of het menu Weergave te selecteren.
Stap twee: Gebruik de knop om het gewenste item te selecteren.

DE TEMPERATUUR(S) INSTELLEN

Er kan een aparte verwarmingstemperatuur worden ingesteld voor elk onderdeel van het schema. Als er een vloersensor op de regelaar is aangesloten, kan er een aparte minimumvloertemperatuur worden ingesteld voor elk onderdeel van het schema. Als de thermostaat wordt gebruikt om te koelen, kan er een aparte koeltemperatuur worden ingesteld voor elk onderdeel van het schema. Gebruik de volgende procedure om elke temperatuur in te stellen.

Stap één: Houd de knop ingedrukt totdat u het menu Aanpassen bereikt.
Stap twee: Houd de knop ingedrukt totdat de gewenste temperatuur wordt weergegeven.
Stap drie: Gebruik de knop of om de gewenste temperatuur in te stellen. Noteer deze temperatuur in de schematabel die u vindt.
Herhaal stap twee en drie voor elke extra temperatuur.

DE TIJD INSTELLEN

Stap één: Houd de knop ingedrukt totdat u het menu Tijd bereikt.
Stap twee: Druk op de knop . Terwijl de minuten knipperen, gebruikt u de knop of om de juiste minuten in te stellen.
Stap drie: Houd de knop Item ingedrukt. Terwijl de uren knipperen, gebruikt u de knop of om het juiste uur in te stellen.
Stap vier: Houd de knop ingedrukt. Terwijl de dag knippert, gebruikt u de knop of om de juiste dag in te stellen.

DE SCHEMA'S INSTELLEN

Met een schema kan de thermostaat automatisch schakelen tussen verschillende vooraf ingestelde temperaturen op basis van het tijdstip van de dag. Het schema verdeelt de dag in twee of vier onderdelen. Voor elk onderdeel kan een andere temperatuur worden ingesteld. Hierdoor kan de kamer en/of vloer overdag warm zijn en 's avonds en 's nachts worden gekoeld. Gebruik de volgende procedure om de tijd van de dag in te stellen waarop elk onderdeel moet beginnen.

Stap één: Druk op de knop totdat het menu Schema (SCHD) wordt weergegeven.
Stap twee: Druk op de knop . Gebruik de knop of om de gewenste schemamodus te selecteren. Geen = één temperatuur per dag. 2 = twee temperaturen per dag. 4 = vier temperaturen per dag.
Stap drie: Druk op de knop . Gebruik de knop of om de schemacyclus te selecteren, 7 dagen of 24 uur.
Stap vier: Druk op de knop . Gebruik de knop of om de begintijd van het onderdeel in te stellen. Als het onderdeel geen tijd heeft, selecteert u de tijd "- -: - -". Deze tijd vindt u tussen 23:50 en 00:00 uur. Noteer de tijd van het onderdeel in de schematabel die u vindt voor toekomstig gebruik.
Herhaal stap vier totdat alle onderdelen zijn geprogrammeerd.

DE SCHEMA'S OVERSCHRIJVEN

Tijdelijke overschrijving
Opmerking: Een tijdelijke overschrijving duurt drie uur en verandert het bestaande schema niet permanent.

Stap één: Houd de knop ingedrukt totdat het menu Weergave wordt weergegeven.
Stap twee: Houd de knop ingedrukt totdat de kamertemperatuur wordt weergegeven.
Stap drie: Druk op de knop om de temperatuur te verhogen tot de gewenste instelling of de knop om de temperatuur te verlagen tot de gewenste instelling.
Een tijdelijke overschrijving van drie uur is nu van kracht.

Tijdelijke overschrijving voor de 512e in de modus Verwarming/Koeling
Opmerking: Een tijdelijke overschrijving duurt drie uur en verandert het bestaande schema niet permanent.
Stap één: Houd de knop ingedrukt totdat het menu Weergave wordt weergegeven.
Stap twee: Houd de knop ingedrukt totdat de kamertemperatuur wordt weergegeven.
Stap drie: Houd de knop of één keer ingedrukt.
Stap vier: Gebruik de knop om te selecteren tussen de verwarmingstemperatuur en de koeltemperatuur.
Stap vijf: Druk op de knop om de temperatuur te verhogen tot de gewenste instelling of de knop om de temperatuur te verlagen tot de gewenste instelling.
Een tijdelijke overschrijving van drie uur is nu van kracht.

Een tijdelijke overschrijving annuleren
Om een tijdelijke overschrijving te annuleren, drukt u één of twee keer op de knop , als de achtergrondverlichting niet brandt.

Permanente overschrijving
Opmerking: Een permanente overschrijving blijft van kracht totdat er een nieuwe overschrijving is geselecteerd. Een permanente overschrijving verandert het bestaande schema niet.
Stap één: Houd de knop ingedrukt totdat het menu Schema (SCHD) wordt weergegeven.
Stap twee: Gebruik de knop of om de gewenste permanente overschrijving te selecteren.

Een permanente overschrijving annuleren
Gebruik de volgende procedure om een permanente overschrijving te annuleren.

Stap één: Houd de knop ingedrukt totdat het menu Schema (SCHD) wordt weergegeven.
Stap twee: Gebruik de knop of om de instelling Geen te selecteren.

Afwezigheidsoverschrijving
Een Afwezigheidsoverschrijving is een snelle overschrijving die uw bestaande schema niet wijzigt. Dit moet worden gebruikt tijdens lange perioden van afwezigheid. Wanneer de Afwezigheidsoverschrijving is geselecteerd, wordt de verwarmingstemperatuur ingesteld op 16,5°C en de koeltemperatuur op 28,0°C (alleen type 512e in de modus Verwarming/Koeling). Als er een vloersensor wordt gebruikt met de thermostaat, wordt de minimumvloertemperatuur ook genegeerd. Deze bewerking gaat door zolang de Afwezigheidsoverschrijving is geselecteerd. Gebruik de volgende procedure om de Afwezigheidsoverschrijving te selecteren.
Stap één: Houd de knop ingedrukt totdat het menu Schema (SCHD) wordt weergegeven.
Stap twee: Gebruik de knop of om de Afwezigheidsoverschrijving te selecteren.

De Afwezigheidsoverschrijving annuleren
Gebruik de volgende procedure om de Afwezigheidsoverschrijving te annuleren.
Stap één: Houd de knop Menu ingedrukt totdat het menu Schema (SCHD) wordt weergegeven.
Stap twee: Gebruik de knop of om de instelling Geen te selecteren.

DISPLAYVERLICHTING

Het display van de thermostaat heeft een instelling voor achtergrondverlichting. De achtergrondverlichting kan worden uitgeschakeld, ingeschakeld of worden ingesteld om tijdelijk 60 seconden te werken nadat er op een knop is gedrukt. Gebruik de volgende procedure om de werking van de achtergrondverlichting van het display in te stellen.

Stap één: Houd de knop ingedrukt totdat u het menu Aanpassen bereikt.
Stap twee: Houd de knop ingedrukt totdat het woord LITE wordt weergegeven.
Stap drie: Gebruik de knop of om de gewenste werking van de achtergrondverlichting te selecteren.
Opmerking: Als de instelling van de achtergrondverlichting tijdelijk is, schakelt de eerste keer dat u op een knop drukt de achtergrondverlichting in.

WEERGAVEEENHEDEN

Gebruik de volgende procedure om te selecteren tussen Fahrenheit en Celsius.

Stap één: Houd de knop ingedrukt totdat u het menu Aanpassen bereikt.
Stap twee: Houd de knop ingedrukt totdat de huidige temperatuureenheid begint te knipperen.
Stap drie: Gebruik de knop of om te selecteren tussen Fahrenheit en Celsius.

DE WERKINGSMANIER INSTELLEN

Afhankelijk van het type thermostaat dat is geïnstalleerd en de bijbehorende installatie, zijn er verschillende werkingsmanieren beschikbaar.

Uit: In de modus Uit bedient de thermostaat de verwarming of koeling voor de kamer niet.
Verwarmen: In de modus Verwarmen werkt de thermostaat om de kamer op de vereiste verwarmingstemperatuur te houden. Als u het type 512e gebruikt om te verwarmen en te koelen, zorgt deze modus ervoor dat de koeling niet wordt ingeschakeld, zelfs niet als de kamer koeling vereist.
Koelen: Deze modus is alleen beschikbaar in het type 512e dat is ingesteld om te verwarmen en te koelen. In de modus Koelen werkt de thermostaat om de kamer op de vereiste koeltemperatuur te houden en zorgt ervoor dat de verwarming niet wordt ingeschakeld.
Auto: Deze modus is alleen beschikbaar in het type 512e dat is ingesteld om te verwarmen en te koelen. Met deze modus kan de thermostaat automatisch schakelen tussen het verwarmen en koelen van de kamer, afhankelijk van de luchttemperatuur. Als er een vloersensor is geïnstalleerd, handhaaft de vloer de minimumvloertemperatuur, zelfs tijdens het koelen.

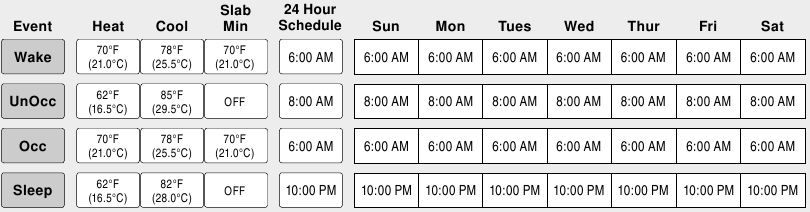

VIER ONDERDELEN STANDAARDPROGRAMMA

VIER ONDERDELEN GEBRUIKERSPROGRAMMA

TWEE ONDERDELEN STANDAARDPROGRAMMA

TWEE ONDERDELEN GEBRUIKERSPROGRAMMA
