Milwaukee M18 0886-20 Handleiding

SPECIFICATIES

Cat. No. 0886-20

Volt 18

DC Ampère 2.5 AC

Batterijtype M18™

Opladertype M18™

Aanbevolen omgevingstemperatuur voor gebruik 0°F tot 125°F

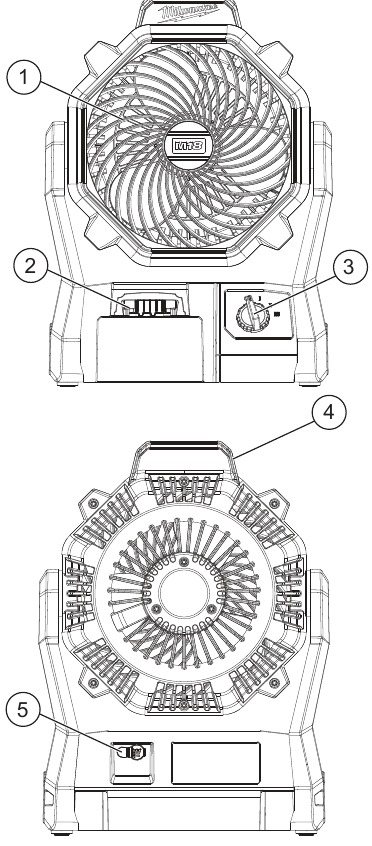

FUNCTIONELE BESCHRIJVING

1. Voorrooster
2. Batterijvak
3. Bedieningsschakelaar

4. Bovenhandgreep
5. AC/DC-voedingsingang

VERLENGSNOEREN

Geaarde gereedschappen vereisen een verlengsnoer met drie draden. Dubbel geïsoleerde gereedschappen kunnen een verlengsnoer met twee of drie draden gebruiken. Naarmate de afstand van het stopcontact toeneemt, moet u een verlengsnoer met een dikkere draad gebruiken. Het gebruik van verlengsnoeren met een ontoereikende draaddikte veroorzaakt een ernstig spanningsverlies, wat resulteert in vermogensverlies en mogelijke schade aan het gereedschap. Raadpleeg de weergegeven tabel om de vereiste minimale draaddikte te bepalen.

Hoe kleiner het meternummer van de draad, hoe groter de capaciteit van het snoer. Een snoer van 14 gauge kan bijvoorbeeld een hogere stroom voeren dan een snoer van 16 gauge. Wanneer u meer dan één verlengsnoer gebruikt om de totale lengte te vormen, moet u ervoor zorgen dat elk snoer ten minste de vereiste minimale draaddikte bevat. Als u één verlengsnoer voor meer dan één gereedschap gebruikt, telt u de ampères van het naamplaatje bij elkaar op en gebruikt u de som om de vereiste minimale draaddikte te bepalen.

Richtlijnen voor het gebruik van verlengsnoeren

• Als u een verlengsnoer buitenshuis gebruikt, zorg er dan voor dat het is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat het geschikt is voor gebruik buitenshuis.
• Zorg ervoor dat uw verlengsnoer correct is aangesloten en in goede elektrische staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerd persoon voordat u het gebruikt.
• Bescherm uw verlengsnoeren tegen scherpe voorwerpen, overmatige hitte en vochtige of natte gebieden.

* Gebaseerd op het beperken van het spanningsverlies tot vijf volt bij 150% van de nominale ampères.

MONTAGE

Laad alleen op met de lader die is gespecificeerd voor de batterij. Lees voor specifieke oplaadinstructies de gebruikershandleiding die bij uw lader en batterij is geleverd.

De batterij verwijderen/plaatsen
Om de batterij te verwijderen, drukt u de ontgrendelingsknoppen in en trekt u de batterij uit het gereedschap.

Verwijder altijd de accu als het gereedschap niet in gebruik is.

Om de batterij te plaatsen, schuift u de batterij in de behuizing van het gereedschap. Zorg ervoor dat het goed vastklikt.

Gebruik alleen accessoires die specifiek voor dit gereedschap worden aanbevolen. Andere kunnen gevaarlijk zijn.

Bescherming van de batterij
Om de levensduur van de batterij te beschermen, wordt de ventilator uitgeschakeld wanneer de lading van de batterij te laag wordt. Als dit gebeurt, verwijdert u de batterij en laadt u deze op volgens de instructies van de oplader.

AC/DC-voeding gebruiken
Gebruik alleen MILWAUKEE 18 volt AC/DC-voeding Cat. nr. 23-81-0701. Steek de voeding in de 18 volt DC-ingang aan de achterkant van de ventilator. Steek de stekker van de voeding in een geschikt stopcontact.

WERKING

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet blootstellen aan water, regen of vocht.

In-/uitschakelen
Om de ventilator in te schakelen, draait u de bedieningsschakelaar van O naar I. Om de ventilator uit te schakelen, zet u de bedieningsschakelaar terug naar O. Om de snelheid van de ventilator aan te passen, draait u de bedieningsschakelaar tussen de snelheden I, II en III.
I - Laag
II - Gemiddeld
III - Hoog

Ventilatorhoek aanpassen
Om de ventilatorhoek aan te passen, pakt u de ventilator bij de bovenste handgreep vast en kantelt u de ventilator naar voren of naar achteren. De ventilator kan naar voren draaien tot een bereik van 30°; met vergrendelingen om de 15°. De ventilator kan naar achteren draaien tot een bereik van 90°; met vergrendelingen om de 15°.

ONDERHOUD

Om het risico op letsel te verminderen, dient u altijd de stekker van de lader uit het stopcontact te halen en de accu uit de lader of het gereedschap te verwijderen voordat u onderhoudswerkzaamheden uitvoert. Demonteer nooit de accu, lader of gereedschap, behalve zoals aangegeven in deze instructies. Neem contact op met een MILWAUKEE-servicepunt voor alle andere reparaties.

Het gereedschap onderhouden
Houd uw gereedschap, accu en lader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer uw gereedschap op problemen zoals onnodig lawaai, verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen of een andere aandoening die de werking van het gereedschap kan beïnvloeden. Breng het gereedschap, de accu en de lader terug naar een MILWAUKEE-servicepunt voor reparatie. Breng het gereedschap, de accu en de lader na zes maanden tot een jaar, afhankelijk van het gebruik, terug naar een MILWAUKEE-servicepunt voor inspectie.

Als het gereedschap niet start of op vol vermogen werkt met een volledig opgeladen accu, reinig dan de contacten op de accu. Als het gereedschap nog steeds niet goed werkt, breng dan het gereedschap, de lader en de accu terug naar een MILWAUKEE-servicepunt voor reparatie.

Om het risico op persoonlijk letsel en schade te verminderen, dompel uw gereedschap, accu of lader nooit onder in vloeistof en laat er geen vloeistof in stromen.

Reiniging
Verwijder stof en vuil uit de ventilatieopeningen. Houd de handgrepen schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Sommige hiervan zijn benzine, terpentijn, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

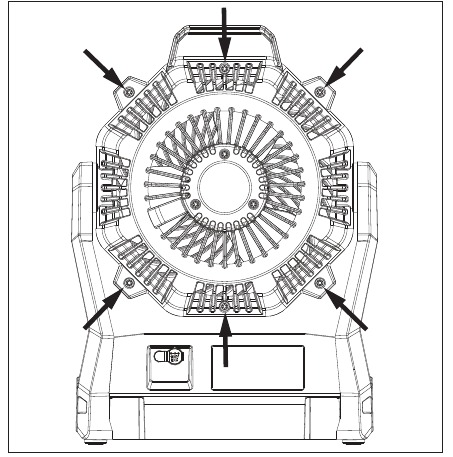

Het voorrooster reinigen
Reinig het ventilatorrooster periodiek met een stofzuiger.

Koppel altijd de accu en de voeding van de ventilator los voordat u gaat schoonmaken. Verwijder voor zware ophoping het voorrooster door de zes schroeven aan de achterkant van de ventilator langs de buitenranden te verwijderen.

Plaats altijd het voorrooster terug voordat u het gebruikt. Stof of veeg het rooster af met een milde zeep. Plaats het rooster niet in een vaatwasser. Overmatige hitte kan het plastic vervormen.

De bladen reinigen
Verwijder het voorrooster.

Koppel altijd de accu en de voeding van de ventilator los voordat u gaat schoonmaken. Veeg de bladen af met een vochtige doek. Verwijder de bladen niet. Als de ventilator wordt gebruikt in een vette omgeving, zoals een keuken, kan milde zeep of een gewoon huishoudelijk schoonmaakmiddel nodig zijn. Gebruik geen oplosmiddelen. Plaats het niet in een vaatwasser. Overmatige hitte kan het plastic vervormen.

Plaats altijd het voorrooster terug voordat u het gebruikt.

Reparaties
Breng voor reparaties het gereedschap, de accu en de lader terug naar het dichtstbijzijnde erkende servicepunt.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn. Ga voor een volledige lijst met accessoires online naar www.milwaukeetool.com of neem contact op met een distributeur.

SERVICE - VERENIGDE STATEN 1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com

Neem contact op met de technische ondersteuning van de klantenservice van het bedrijf met technische, service-/reparatie- of garantievragen.
E-mail: metproductsupport@milwaukeetool.com

Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

SERVICE - CANADA Milwaukee Tool (Canada) Ltd 1.877.948.2360
Maandag-vrijdag, 7:00 AM - 4:30 PM CST of bezoek www.milwaukeetool.ca

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

VEILIGHEID VAN DE WERKPLEK

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik de ventilator niet buitenshuis.
• Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers met geaard (geaard) elektrisch gereedschap. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een stroomonderbreker (GFCI) met aardfoutbeveiliging. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Versla het doel van de gepolariseerde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. De brede pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Gebruik de ventilator niet in de buurt van water. Stel de ventilator nooit bloot aan druppels en spatten. Dompel de ventilator nooit onder in een vloeistof en laat geen vloeistof in de ventilator stromen. Water dat de ventilator binnendringt, verhoogt het risico op elektrische schokken.
• Bescherm de voeding tegen betreden of bekneld raken, vooral bij stekkers, gemakkelijke stopcontacten en het punt waar ze de ventilator verlaten. Bedek het snoer niet en laat het niet onder vloerbedekking lopen. Maak geen misbruik van het snoer. Gebruik het snoer nooit om de ventilator te dragen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.
• Koppel de ventilator los tijdens onweer of wanneer deze lange tijd niet wordt gebruikt. Verwijder de voeding uit het stopcontact wanneer deze niet in gebruik is.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het onder spanning zetten van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongevallen.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u door de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan, niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen tegen de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
• Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrische gereedschappen en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te controleren.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan de beoogde toepassingen kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP

• Deze ventilator is ontworpen om te worden gevoed door de MILWAUKEE 18 volt AC/DC-voeding Cat. nr. 23-81-0701, of een M18 MILWAUKEE Li-ion-accupack. Probeer het niet te gebruiken met een andere voeding of batterij.
• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor één type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
• Onder misbruik kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

SERVICE

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
• Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS VOOR VENTILATOR OP DE WERKPLEK

• Installeer niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Gebruik de ventilator alleen in een goed geventileerde ruimte. Blokkeer geen ventilatieopeningen.
• Gebruik de ventilator niet met een beschadigde of ontbrekende gril.
• Zet de ventilatorschakelaar in de uit-stand en koppel het batterijpakket of de voeding los voordat u aanpassingen maakt, accessoires verwisselt, de ventilator reinigt of opbergt. Dergelijke preventieve maatregelen verminderen het risico op het per ongeluk starten van de ventilator.
• Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het batterijpakket of de voeding plaatst. Het plaatsen van het batterijpakket of de voeding in de ventilator met de schakelaar aan nodigt uit tot ongevallen.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst kan leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u van mening bent dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een getrainde professional voor aanvullende informatie of training.
• Onderhoud etiketten en naamplaten. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een MILWAUKEE-servicefaciliteit voor een gratis vervanging.
•
  Sommige stof die ontstaat bij het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
• lood uit verf op loodbasis
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SYMBOLEN

	Volt
	Gelijkstroom
	Lees de handleiding van de bediener
	Waarschuwing
	Dubbel geïsoleerd
	Alleen voor gebruik binnenshuis
	Energie-efficiëntie
	Energie geverifieerd
	Beperkt uitgangsvermogen
	Federal Communications Commission
	UL-lijst voor Canada en de VS
