Technische gegevens

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in licht of matig letsel.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan resulteren in materiële schade.

Geeft het risico op een elektrische schok aan.

Geeft het risico op brand aan.

Algemene veiligheidswaarschuwingen

Lees alle veiligheidswaarschuwingen en alle instructies die bij de zaagstandaard en het te monteren elektrische gereedschap zijn gevoegd. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES
VOOR TOEKOMSTIG GEBRUIK

Algemene veiligheidsinstructies voor accessoires voor tafelzagen

Om het risico op persoonlijk letsel te verminderen:

• Volg de montage-instructies zorgvuldig op. Bevestig de zaag stevig aan de standaard zoals geïnstrueerd. Een juiste montage is belangrijk om het risico op het instorten van de zaagstandaard te voorkomen.
• Zorg ervoor dat alle bevestigingsmiddelen van de standaard stevig zijn vastgemaakt en dat alle mechanismen van de standaard correct werken voordat u de tafelzaag monteert of bedient. Een juiste montage is belangrijk om het risico op het instorten van de zaagstandaard te voorkomen.
• Bevestig het elektrische gereedschap stevig aan de zaagstandaard voordat u het gebruikt.Het wegglijden van het elektrische gereedschap op de zaagstandaard kan leiden tot verlies van controle.
• Gebruik de standaard NIET op oneffen oppervlakken. Gebruik de standaard NIET met de poten ingeklapt en de standaard op de grond staat. De standaard is ontworpen om te worden gebruikt op een vlakke, stabiele ondergrond. Als de zaagstandaard kan wegglijden of wiebelt, kan het elektrische gereedschap of het werkstuk niet gelijkmatig en veilig worden geleid.
• Haal de stekker uit het stopcontact en/of verwijder de accu uit het elektrische gereedschap voordat u aanpassingen aan het gereedschap uitvoert of accessoires van het gereedschap vervangt. Het onbedoeld inschakelen van het elektrische gereedschap is de oorzaak van veel ongevallen.
• Zorg ervoor dat lange en zware werkstukken geen invloed hebben op de balans van de zaagstandaard. Lange en/of zware werkstukken moeten aan het vrije uiteinde worden ondersteund.
• Houd uw vingers uit de buurt van de scharnierpunten bij het inklappen van de poten van de zaagstandaard. Gevaar voor het pletten of kneuzen van vingers.
• Zorg ervoor dat alle bevestigingsmiddelen van de standaard stevig zijn vastgemaakt en dat alle mechanismen van de standaard correct werken voordat u de tafelzaag bedient.
• Volg de montage-instructies zorgvuldig op. Bevestig de zaag stevig aan de standaard zoals geïnstrueerd.
• NIET de standaard aanpassen of gebruiken voor bewerkingen waarvoor deze niet bedoeld is.
• NIET de standaard op oneffen oppervlakken gebruiken. NIET de standaard gebruiken met de poten ingeklapt en de standaard op de grond staat. De standaard is ontworpen om te worden gebruikt op een vlakke, stabiele ondergrond.

Inhoud van de verpakking

De verpakking bevat:
1 Standaard, rechterkant
1 Standaard, linkerkant
2 Wielen
1 Achteras
1 Kickstand montage
2 Buisdoppen
1 Handgreepmontage
2 Handgreeppoten
2 Slotbouten
2 M6 Pan bouten
8 M8 Zeskantbouten
12 M8 Borgmoeren
2 Platte ringen
1 Zeskantsleutel
1 Steeksleutel

DWE7491 en DWE7492 zaag montagehardware:
M8x75 Pan bouten (4)
M8 Borgmoeren (4)
M8 Platte ringen (4)

DW745/DCS7485 zaag montagehardware:
Adapterbeugels (voor en achter) (2)
M6 Pan bouten (4)
M6 Platte ringen (4)
M6 Borgmoeren (4)
M8 Pan bouten (4)
M8 Platte ringen (4)
M8 Borgmoeren (4)

1 Handleiding

• Controleer op schade aan het gereedschap, de onderdelen of accessoires die tijdens het transport kunnen zijn ontstaan.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voor gebruik.

Markeringen op gereedschap

De volgende pictogrammen worden op het gereedschap weergegeven:

• Lees de handleiding voor gebruik.
• Overschrijd het gewicht dat deze standaard kan dragen NIET.
  De DWE74911 tafelzaagstandaard is ontworpen om veilig 68 kg te dragen in een werkomgeving.
• NIET klimmen, zitten of staan op de standaard.
• NIET zware lasten op de tafel laten vallen.

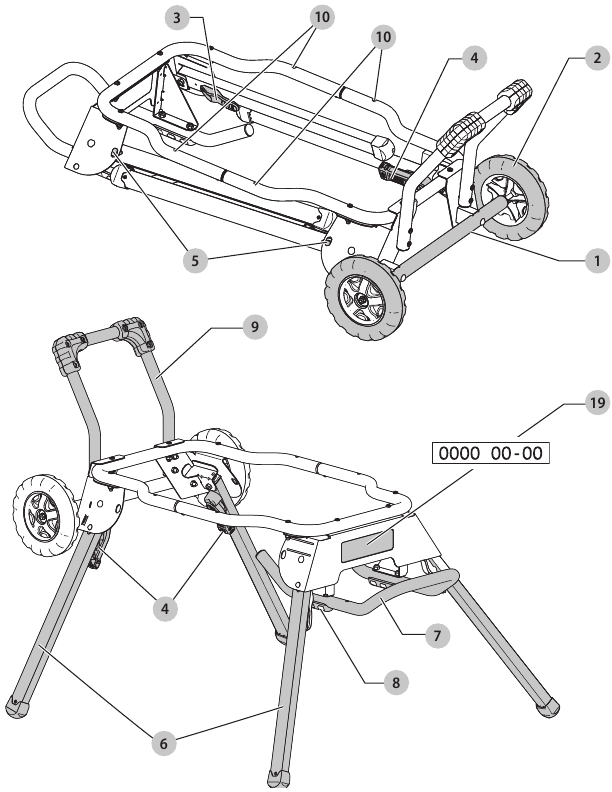

Positie van de datumcode

(Afb. A)

De datumcode , die ook het jaar van fabricage bevat, is in de behuizing gedrukt.

Voorbeeld:
2018 XX XX
Jaar van fabricage

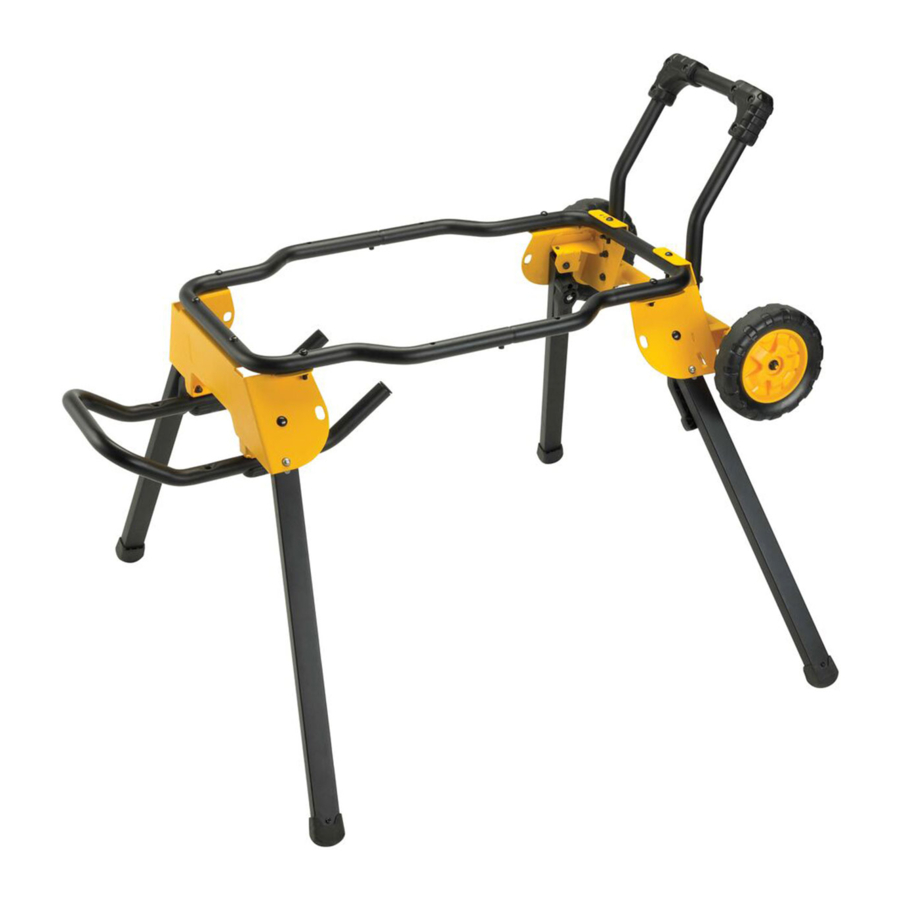

Beschrijving

(Afb. A)

Wijzig nooit het elektrische gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

1. As
2. Wielen
3. Ontgrendelingshendels poot handgreepzijde
4. Ontgrendelingshendels poot wielzijde
5. Vergrendelingspennen
6. Poten
7. Handgreep
8. Handgreeppoten
9. Kickstand
10. Zaag montagegaten

Beoogd gebruik

Deze tafelzaagstandaard is ontworpen voor gebruik met deze tafelzagen: DW745, DCS7485, DWE7491 en DWE7492. Bij gebruik met de DW745 en DCS7485 tafelzagen moeten de adapterbeugels op de zaag worden gemonteerd voordat de zaag op de standaard wordt geplaatst. Gebruik deze standaard niet met een ander gereedschap.

NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.

NIET kinderen in contact laten komen met het gereedschap.

Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

• Jonge kinderen en zieken. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of zieke personen zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens; gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product.

MONTAGE

Framehelften van de standaard monteren

(Afb. B)

1. Schuif de buis met de kleinere diameter in de tegenoverliggende buiskant, zoals weergegeven, totdat de gaten overeenkomen.
2. Installeer M6x12 panbouten totdat ze aan beide zijden vastzitten.

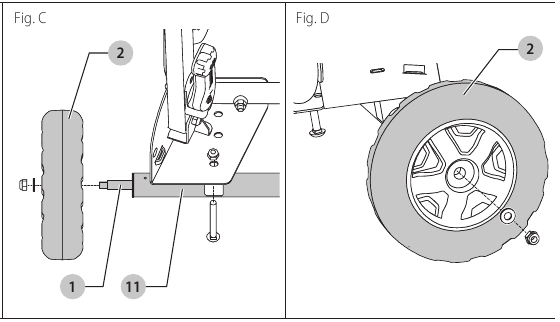

De wielen en de as bevestigen

(Afb. C, D)

1. Bevestig de as aan de eindbeugel door de voorgeboorde gaten uit te lijnen. Zet de as vast aan de eindbeugel met behulp van twee slotbouten, ringen en borgmoeren die worden meegeleverd.
2. Plaats de wielen op de as en zet vast met ringen en borgmoeren zoals weergegeven. Draai de wiel- en asmoeren stevig vast.

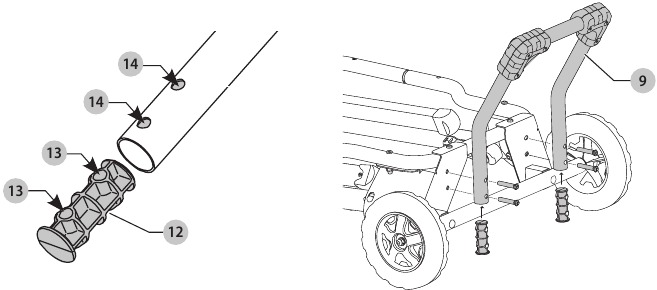

De steun bevestigen

(Afb. E)

Plaats de buispluggen in het uiteinde van de steunbuis . Zorg ervoor dat de gaten in de buispluggen zijn uitgelijnd met de gaten in de steunbuis voordat u de buispluggen plaatst.

Lijn de steungaten uit met de gaten op de eindbeugel. Zorg ervoor dat de steun omhoog wijst wanneer de standaard in een rechtopstaande positie staat. Zet de steun vast met de vier meegeleverde M8x75 panbouten en moeren, zoals weergegeven.

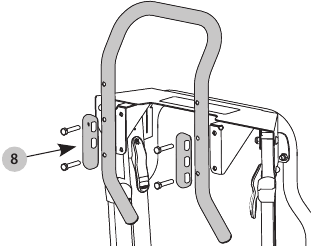

De handgreep bevestigen

(Afb. F)

Bevestig de handgreep met de vier meegeleverde M8x75 zeskantbouten. Voer de bouten door de handgreepvoeten en vervolgens door de handgreepbuis en door de verstevigingsgaten op de eindbeugel. Installeer vier moeren en draai ze stevig vast.

OPMERKING: De handgreep heeft twee posities om uit te kiezen: een compacte positie en een gemakkelijk te dragen/op te zetten positie.

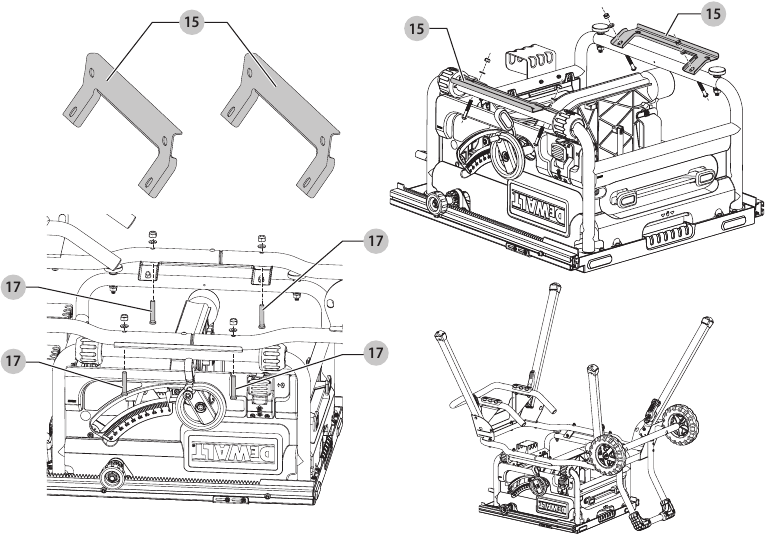

Montage van de tafelzaag

(Afb. G, H)

(Afb. G)

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u de tafelzaag op de tafelzaagstandaard monteert. Een onbedoelde start kan letsel veroorzaken.

Lees en begrijp voor uw eigen veiligheid de handleiding van de tafelzaag voordat u deze gebruikt. Het niet opvolgen van deze waarschuwingen kan leiden tot persoonlijk letsel en ernstige schade aan de tafelzaag en het accessoire.

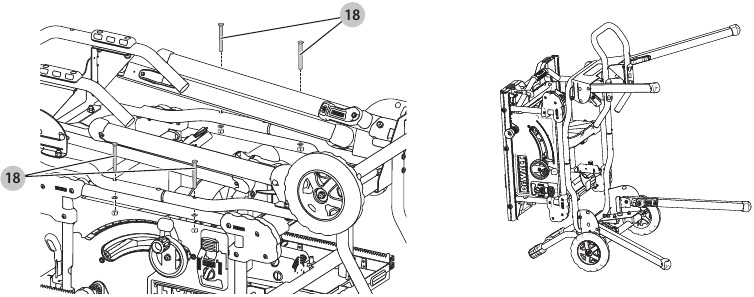

Montagestappen voor de DWE7491/DWE7492 Only

(Afb. A, H)

1. Plaats de zaag met de tafel naar beneden op een stabiele, niet-beschadigende ondergrond.
2. Plaats de standaard bovenop de zaag zoals weergegeven. Lijn de standaardgaten uit met de zaagframegaten.
3. Voer de M8x75 panbouten door het standaardframe en vervolgens door het zaagframe. Zet vast met een M8 borgmoer van bovenaf en draai vast op elk van de vier gatlocaties.

   (Afb. H)
4. Til de constructie op aan de handgreep van de standaard op de steun.

Montagestappen voor de DW745 en DCS7485 Only

(Afb. G)

1. Plaats de zaag met de tafel naar beneden op een stabiele, niet-beschadigende ondergrond.
2. Bevestig de adapterbeugels aan de zaag met behulp van de M6x40 panbouten, M6 ringen en M6 borgmoeren, zoals weergegeven in Afbeelding G. Draai niet volledig vast.
3. Plaats de standaard bovenop de zaag zoals weergegeven. Lijn de standaardgaten uit met de gaten in de adapters.
4. Voer de M8x45 panbouten door de standaard en vervolgens door het adaptergat. Zet vast met M8 ringen en M8 borgmoeren.
5. Draai alle bevestigingsmiddelen stevig vast.
6. Til de constructie op aan de handgreep van de standaard op de steun.

Wanneer de adapterbeugels aan het elektrisch gereedschap zijn gemonteerd, gebruik deze dan uitsluitend op de zaagstandaard. Zonder de zaagstandaard staat de adapterbeugel, die met het elektrisch gereedschap is gemonteerd, niet veilig en kan omvallen.

Om het risico op persoonlijk letsel te verminderen, moet u ervoor zorgen dat de tafelzaag volledig op de standaard is verankerd.

Om het risico op persoonlijk letsel te verminderen, mag u geen voorwerpen aan de handgreep hangen. De standaard kan kantelen wanneer er een neerwaartse kracht wordt uitgeoefend.

Raadpleeg een erkende DeWALT-reparateur voor aanvullende vragen of verduidelijking over de bovenstaande instructies.

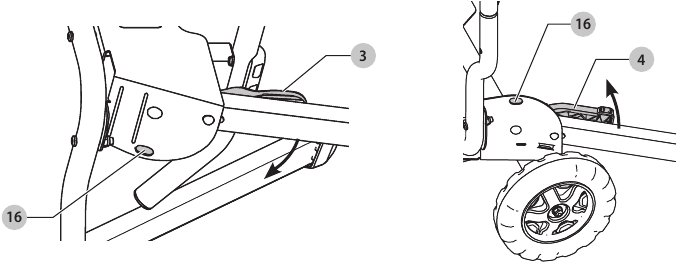

De zaag op de standaard vervoeren

(Afb. A, I)

(Afb. I)

De standaard inklappen voor transport

1. Til de standaard aan de handgreep op en kantel de standaard omhoog totdat de zaag in een hoek van 90 graden staat en op de steun staat.
2. Klap de poten aan de handgreepzijde in door de ontgrendelingshendels van de poten aan de handgreepzijde in te drukken en te draaien totdat de vergrendelingspen in de uitsparing klikt . Herhaal de handeling op de tweede poot aan de handgreepzijde van de standaard.
3. Klap de poten aan de wielzijde in door de ontgrendelingshendels van de poten aan de wielzijde met de voet (of hand) te draaien en te draaien totdat de vergrendelingspen in de uitsparing klikt . Herhaal dit met de andere wielpoot.

   Voordat u de gereedschap vervoert, moet deze losgekoppeld worden van de netvoeding of moet de batterij verwijderd worden.

   Om het risico op persoonlijk letsel te verminderen, mag u de tafelzaag die op de standaard is gemonteerd, NIET gebruiken met de poten ingeklapt en de standaard op de grond staat.

   Zorg ervoor dat de vergrendelingspennen zijn vastgezet en dat de poten stevig op hun plaats worden gehouden.

De standaard vanuit de ingeklapte positie omhoog brengen

Rol de standaard naar de werkruimte. Zorg ervoor dat het gebied vlak en stabiel is voordat u de zaag en de standaard probeert op te zetten.

1. Kantel de standaard omhoog totdat de zaag in een hoek van 90 graden staat en op de steun staat.
2. Klap de poten aan de handgreepzijde uit door de ontgrendelingshendels van de poten in te drukken en te draaien totdat de vergrendelingspen in de uitsparing klikt. Herhaal dit voor de andere poot aan de handgreepzijde.
3. Klap de poten aan de wielzijde uit door de ontgrendelingshendels van de poten te draaien en de poot te draaien totdat de vergrendelingspen in de uitsparing klikt. Herhaal dit voor de andere onderste poot.

   Zorg ervoor dat de vergrendelingspennen zijn vastgezet en dat de poten stevig op hun plaats worden gehouden.
4. Met alle poten vergrendeld in hun open positie, trekt u de handgreep van de standaard naar u toe en kantelt u de standaard om totdat alle vier de voeten op de grond staan.

ONDERHOUD

Uw DeWALT-gereedschap is ontworpen om gedurende lange tijd met een minimum aan onderhoud te functioneren. Een continue, bevredigende werking is afhankelijk van het juiste onderhoud en regelmatige reiniging van het gereedschap.

Reinigen

Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak als er vuil wordt waargenomen dat zich in en rond de ventilatieopeningen verzamelt. Draag een goedgekeurde oogbescherming en een goedgekeurd stofmasker bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap in een vloeistof onder.

Opslag

KANTELGEVAAR. De standaard kan kantelen bij het opslaan of transporteren van de standaard naar de verticale positie.
Bewaar de standaard in de horizontale positie om het risico op kantelen van de standaard te verminderen.

Optionele accessoires

Aangezien accessoires, anders dan die aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.
