Black+Decker KA2000, KA2500 handleiding

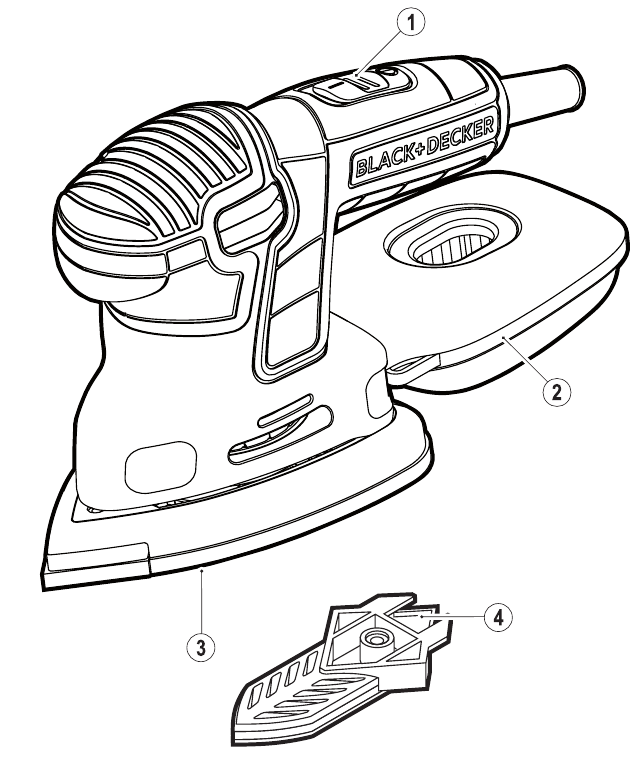

Functies

Dit gereedschap bevat sommige of alle van de volgende functies.

1. Aan/uit-schakelaar
2. Stofopvangbak
3. Schuurvoet
4. Vingeropzetstuk

Accessoires

De accessoires die bij uw schuurmachine worden geleverd, zijn afhankelijk van het model dat u hebt gekocht. Alle hieronder vermelde accessoires zijn verkrijgbaar in ons Piranha®-assortiment. Als u een accessoire nodig hebt dat hieronder wordt vermeld, maar niet bij uw schuurmachine wordt geleverd, bezoek dan onze website op www.blackanddecker.eu. De prestaties van uw gereedschap zijn afhankelijk van het gebruikte accessoire. Black & Decker- en Piranha-accessoires zijn ontworpen volgens hoge kwaliteitsnormen en zijn ontworpen om de prestaties van uw gereedschap te verbeteren. Door deze accessoires te gebruiken, haalt u het beste uit uw gereedschap.

Item	Omschrijving
	Detailvinger. Voor kleine, moeilijk bereikbare plaatsen. De detailvinger kan worden gebruikt voor licht schuren en voor schuren in hoeken. (Onderdeelnummer - X32214-XJ)
	Schuurnet met korrel 240. Voor een fijne afwerking voor groot detailschuren. (Onderdeelnummer - X39132-XJ) Schuurnet met korrel 120. Voor een medium afwerking voor groot detailschuren. (Onderdeelnummer - X39127-XJ) Schuurnet met korrel 80. Voor een grove afwerking voor groot detailschuren. (Onderdeelnummer - X39122-XJ)
	Groot detailschuurblad met korrel 240 met twee vervangende tips. Voor een fijne afwerking voor groot detailschuren. (Onderdeelnummer - X31019-XJ) Groot detailschuurblad met korrel 120 met twee vervangende tips. Voor een medium afwerking voor groot detailschuren. (Onderdeelnummer - X31009-XJ) Groot detailschuurblad met korrel 60 met twee vervangende tips. Voor een grove afwerking voor groot detailschuren. (Onderdeelnummer - X31039-XJ)
	Gedetailleerd vinger schuurblad met korrel 120. Voor een medium afwerking voor gedetailleerd schuren. (Onderdeelnummer - X3277-XJ)

Montage

Zorg er vóór de montage voor dat het gereedschap is uitgeschakeld en losgekoppeld.

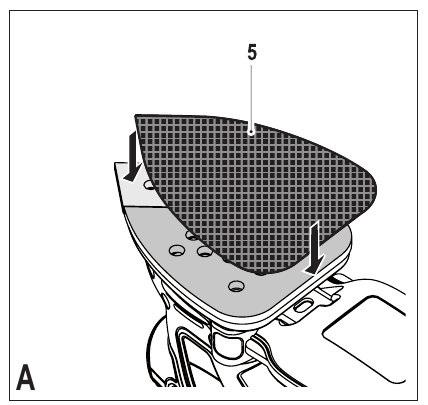

Schuurnet plaatsen

• Houd het gereedschap vast met de schuurvoet naar boven gericht.
• Plaats het schuurnet (5) op de schuurvoet en zorg ervoor dat de gaten in het blad overeenkomen met de gaten in de voet.

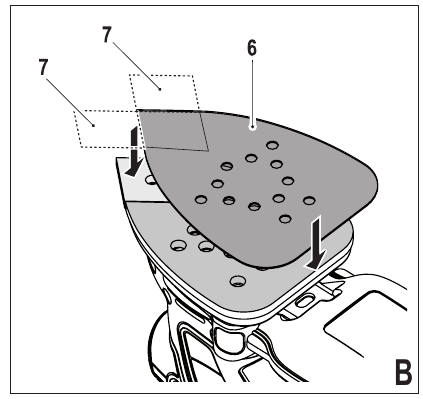

Schuurbladen plaatsen (optioneel accessoire)

• Maak de twee extra ruitvormige tips (7) los van het schuurblad (6).

De ruitvormige tip (7) kan worden omgedraaid en vervangen wanneer deze versleten is.

• Wanneer het voorste deel van de tip versleten is, maakt u deze los van het blad, draait u deze om en drukt u deze opnieuw op de schuurvoet.
• Wanneer de hele tip versleten is, verwijdert u deze van de schuurvoet en plaatst u een nieuwe tip.

Voor een optimale stofafzuiging moet het juiste type schuurpapier worden gebruikt.

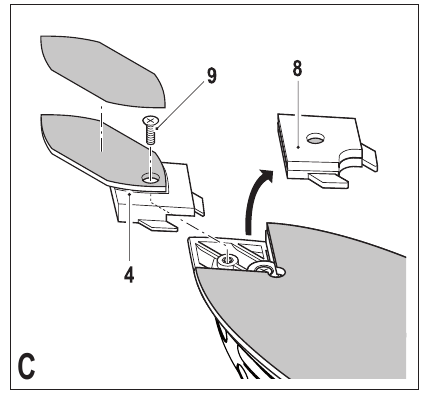

Vingeropzetstuk

Het vingeropzetstuk wordt gebruikt voor fijn detailschuren.

• Verwijder de schroef (9).
• Verwijder de ruitvormige tip (8) van de schuurvoet.
• Plaats het vingeropzetstuk (4) op de schuurvoet.
• Plaats en draai de schroef vast.
• Plaats het juiste schuurblad op het vingeropzetstuk.

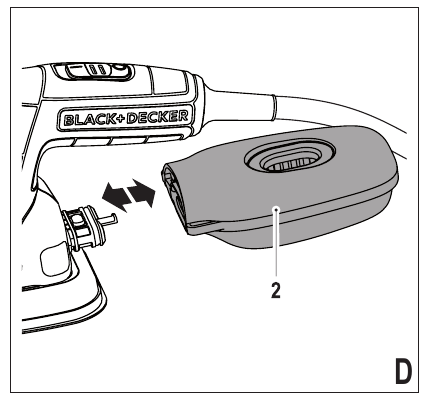

De stofcassette plaatsen en verwijderen

• Schuif de stofcassette (2) op het gereedschap en zorg ervoor dat deze stevig is vastgezet.
• Om de stofcassette te verwijderen, trekt u deze naar achteren en van het gereedschap af.

Gebruik

Laat het gereedschap in zijn eigen tempo werken. Overbelast het niet.

In- en uitschakelen

• Om het gereedschap in te schakelen, schuift u de aan/uit-schakelaar (1) naar de voorste positie I.
• Om het gereedschap uit te schakelen, schuift u de aan/uit-schakelaar (1) naar de achterste positie O.

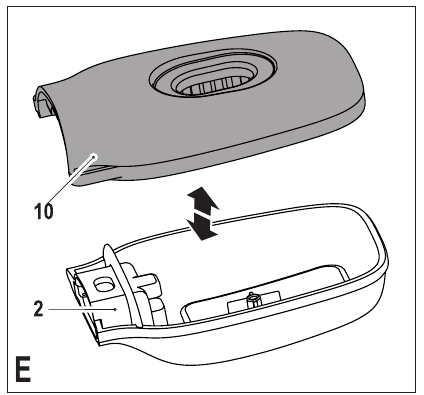

De stofcassette legen (afb. D, E & F)

De stofcassette moet om de 10 minuten gebruik worden geleegd.

• Terwijl u het gereedschap vasthoudt, trekt u de stofcassette (2) van het gereedschap af.
• Verwijder het cassettedeksel (10).
• Schud met het deksel (10) en de stofcassette (2) om de inhoud te legen, het filter (11) in het deksel (10) kan worden gereinigd met een zachte, droge borstel.
• Plaats het deksel (10) terug op de stofcassette (2).
• Plaats de stofcassette (2) terug.

Onderhoud

Uw gereedschap is ontworpen om gedurende een lange periode met een minimum aan onderhoud te werken. Een continue, bevredigende werking is afhankelijk van een goed onderhoud en regelmatige reiniging van het gereedschap.

Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.

• Reinig regelmatig de ventilatiesleuven in uw gereedschap met een zachte borstel of een droge doek.
• Reinig de motorbehuizing regelmatig met een vochtige doek. Gebruik geen schuurmiddelen of reinigingsmiddelen op basis van oplosmiddelen.

Vervanging van de stekker (alleen VK en Ierland)

Als er een nieuwe stekker moet worden gemonteerd:

• Voer de oude stekker veilig af.
• Sluit de bruine draad aan op de stroomvoerende aansluiting in de nieuwe stekker.
• Sluit de blauwe draad aan op de neutrale aansluiting.

Er mag geen verbinding worden gemaakt met de aardklem.
Volg de montage-instructies die bij de stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 5 A.

Technische gegevens

L_pA (geluidsdruk) 73 dB(A), Onzekerheid (K) 3 dB(A) pA
L_WA (geluidsvermogen) 84 dB(A), Onzekerheid (K) 3 dB(A) WA
Totale trillingswaarden (triax vectorsom) volgens EN 60745:
Trillingsemissiewaarde (a ) 7,0 m/s² , onzekerheid (K) 1,5 m/s² h

Beoogd gebruik

Uw BLACK+DECKER-schuurmachine is ontworpen voor het schuren van hout, metaal, kunststoffen en geverfde oppervlakken. Dit gereedschap is uitsluitend bedoeld voor consumentengebruik.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de onderstaande waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in alle onderstaande waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

1. Veiligheid werkgebied
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Bij gebruik van elektrisch gereedschap buitenshuis, gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar (RCD) vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt.
      Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of de accu uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.

4. Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies, het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Als het beschadigd is, laat het elektrisch gereedschap dan repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

5. Service

   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Aanvullende veiligheidswaarschuwingen voor schuurmachines

Contact met of inademing van stof dat vrijkomt bij schuurtoepassingen kan de gezondheid van de bediener en mogelijke omstanders in gevaar brengen. Draag een stofmasker dat specifiek is ontworpen ter bescherming tegen stof en dampen en zorg ervoor dat personen binnen of die het werkgebied betreden ook beschermd zijn.

• Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Accessoire dat in contact komt met een "stroomvoerende" draad kan blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam houden, maakt het onstabiel en kan leiden tot verlies van controle.

  Wees extra voorzichtig bij het schuren van sommige houtsoorten (bijv. beuken, eiken) en metaal, dat giftig stof kan produceren. Draag een stofmasker dat specifiek is ontworpen ter bescherming tegen giftig stof en dampen en zorg ervoor dat personen binnen of die het werkgebied betreden ook beschermd zijn.

  Gebruik dit gereedschap in een goed geventileerde ruimte bij het schuren van ferrometalen. Gebruik het gereedschap niet in de buurt van ontvlambare vloeistoffen, gassen of stof. Vonken of hete deeltjes van het schuren of overlappende motorborstels kunnen brandbare materialen ontsteken.

  Schuur geen magnesium! Er is een risico op brand of explosies.
• Verwijder al het stof grondig na het schuren.
• Het beoogde gebruik wordt beschreven in deze gebruiksaanwijzing. Het gebruik van een accessoire of hulpstuk of het uitvoeren van een bewerking met dit gereedschap anders dan aanbevolen in deze gebruiksaanwijzing kan een risico op persoonlijk letsel en/of schade aan eigendommen opleveren.

Veiligheid bij het schuren van verf

Neem de toepasselijke voorschriften voor het schuren van verf in acht. Besteed speciale aandacht aan het volgende:

• Gebruik waar mogelijk een stofafzuiging voor stofafzuiging.
• Wees extra voorzichtig bij het schuren van verf die mogelijk op loodbasis is en giftig stof kan produceren:
  • Laat kinderen of zwangere vrouwen het werkgebied niet betreden.
  • Alle personen die het werkgebied betreden, moeten een masker dragen dat speciaal is ontworpen ter bescherming tegen loodverfstof en -dampen.
  • Niet eten, drinken of roken in het werkgebied.
• Voer stofdeeltjes en ander verwijderingsafval veilig af.

Veiligheid van anderen

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Residuele risico's.
Er kunnen extra residuele risico's ontstaan bij het gebruik van het gereedschap die mogelijk niet zijn opgenomen in de bijgevoegde veiligheidswaarschuwingen. Deze risico's kunnen voortkomen uit misbruik, langdurig gebruik enz. Zelfs met de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen kunnen bepaalde residuele risico's niet worden vermeden. Deze omvatten:

• Letsel veroorzaakt door het aanraken van draaiende/bewegende onderdelen.
• Letsel veroorzaakt bij het vervangen van onderdelen, messen of accessoires.
• Letsel veroorzaakt door langdurig gebruik van een gereedschap. Als u een gereedschap gedurende langere tijd gebruikt, zorg er dan voor dat u regelmatig pauzes neemt.
• Gehoorbeschadiging.
• Gezondheidsrisico's veroorzaakt door het inademen van stof dat vrijkomt bij het gebruik van uw gereedschap (voorbeeld: werken met hout, met name eiken, beuken en MDF.)

Trilling
De aangegeven trillingsemissiewaarden in de technische gegevens en de verklaring van overeenstemming zijn gemeten in overeenstemming met een standaard testmethode van EN 60745 en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. De aangegeven trillingsemissiewaarde kan ook worden gebruikt bij een voorlopige beoordeling van de blootstelling.

De trillingsemissiewaarde tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan afwijken van de aangegeven waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger zijn dan het aangegeven niveau.
Bij het beoordelen van de trillingsblootstelling om de veiligheidsmaatregelen te bepalen die vereist zijn door 2002/44/EG om personen te beschermen die regelmatig elektrisch gereedschap gebruiken, moet bij een schatting van de trillingsblootstelling rekening worden gehouden met de werkelijke gebruiksomstandigheden en de manier waarop het gereedschap wordt gebruikt, inclusief rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd.

Labels op gereedschap
De volgende pictogrammen worden op het gereedschap weergegeven:


Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen.

Elektrische veiligheid

Dit gereedschap is dubbel geïsoleerd; daarom is er geen aarddraad nodig. Controleer altijd of de voeding overeenkomt met de spanning op het typeplaatje.

• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of een geautoriseerd Black & Decker Service Centre om gevaar te voorkomen.

Een verlengkabel gebruiken

• Gebruik altijd een goedgekeurde verlengkabel die geschikt is voor het opgenomen vermogen van dit gereedschap (zie technische gegevens). Controleer de verlengkabel voor gebruik op tekenen van beschadiging, slijtage en veroudering. Vervang de verlengkabel indien beschadigd of defect. Wanneer u een kabelhaspel gebruikt, rol de kabel dan altijd volledig af. Het gebruik van een verlengkabel die niet geschikt is voor het opgenomen vermogen van het gereedschap of die beschadigd of defect is, kan leiden tot brand- en elektrocutiegevaar.
