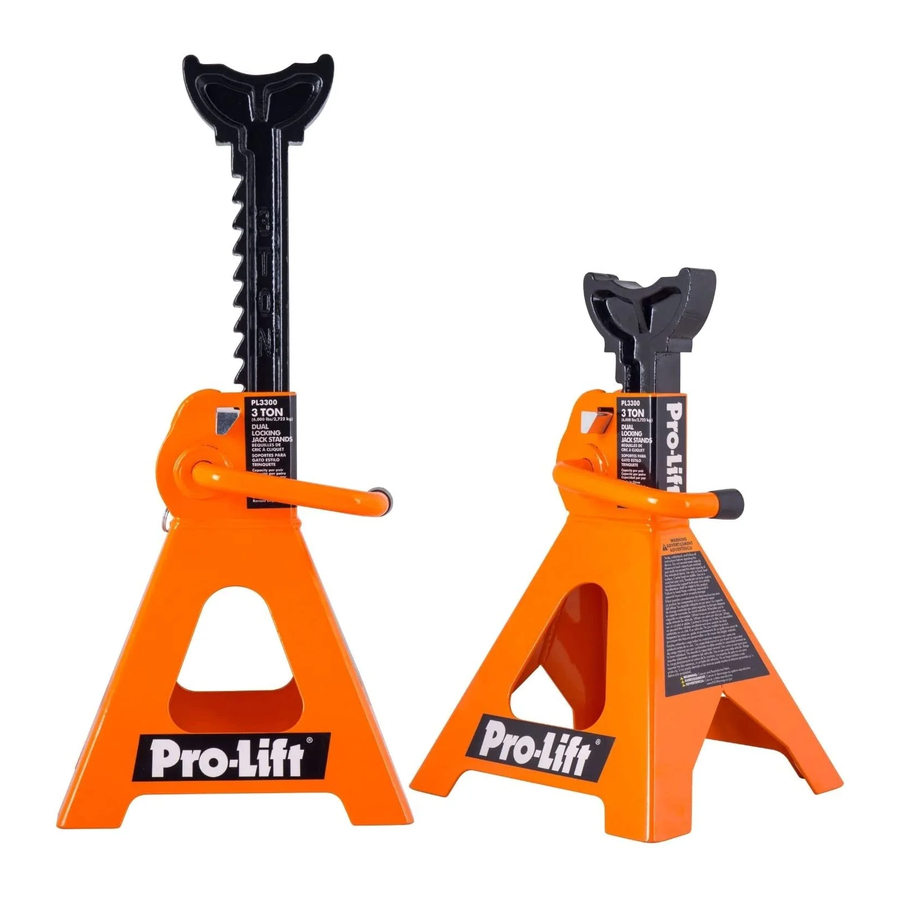

pro.point JACK STANDS Handleiding

UITPAKKEN

Gebruik het apparaat niet als er een onderdeel ontbreekt. Vervang het ontbrekende onderdeel voordat u het apparaat gebruikt. Als u dit niet doet, kan dit leiden tot een storing en persoonlijk letsel.
Verwijder de onderdelen en accessoires uit de verpakking en inspecteer ze op schade. Zorg ervoor dat alle items in de Identificatiesleutel zijn inbegrepen.

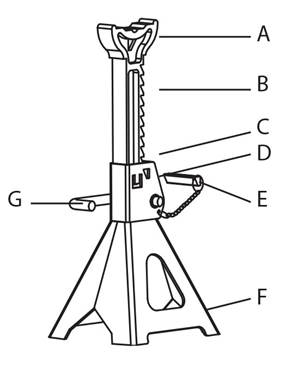

IDENTIFICATIESLEUTEL

1. Zadel
2. Rateltand
3. Palmechanisme
4. Metalen lipje
5. Veiligheidspin
6. Krikstandaardbasis
7. Handgreep

MONTAGE & INSTALLATIE

Letterverwijzingen tussen haakjes (A) verwijzen naar de meegeleverde identificatiesleutel.

Til of draag de gemonteerde krikstandaard niet aan de rateltand. De basis kan langs de rateltand omlaag glijden, wat kan leiden tot persoonlijk letsel of schade aan de krikstandaard of andere items in de werkruimte.

1. Zet de krikstandaardbasis (F) op een vlakke ondergrond.
2. Breng de handgreep (G) naar de maximale hoogte. Hierdoor wordt de pal (C) uit de weg geduwd. De palpositie is te zien door in de opening aan de bovenkant van de basis te kijken en de handgreep te bewegen.
3. Plaats de rateltand (B) zo dat de tanden naar de pal zijn gericht.
4. Schuif de rateltand omlaag totdat de onderkant van het zadel op de bovenkant van de krikstandaardbasis rust.
5. Laat de handgreep zakken tot hij tot rust is gekomen.
6. Trek de rateltand omhoog totdat de pal op zijn plaats klikt.
7. Buig het metalen lipje (D) naar binnen om in de sleuf van de rateltand te passen.
   Dit voorkomt dat de rateltand uit de basis glijdt.

WERKING

DE KRIKSTANDAARDS POSITIONEREN

Plaats uw lichaam niet onder het voertuig om krikstandaards te positioneren, aangezien het voertuig van de vloerkrik kan glijden en ernstige schade of de dood kan veroorzaken.

Zorg ervoor dat het zadel van de krikstandaard overeenkomt met de vorm van de steunpunten om een stevig contact mogelijk te maken. Een verkeerde afstemming kan ertoe leiden dat het voertuig van de krikstandaard glijdt en ernstig letsel of de dood veroorzaakt.
LET OP! De poten van de krikstandaard kunnen het vloeroppervlak beschadigen bij het vasthouden van een voertuig. Plaats een plaat multiplex van 1/4 inch of een stijve metalen plaat onder de poten van de krikstandaard om het gewicht te verdelen.

1. Gebruik krikstandaards in paren om het voertuig te ondersteunen. Beide krikstandaards moeten hetzelfde punt op dezelfde hoogte aan weerszijden van het voertuig ondersteunen.
2. Plaats de krikstandaards onder gebieden van massief metaal:
   1. Voertuigframe.
   2. Framedragers. Een framedrager voorkomt dat de onderkant van het voertuig in botsing komt met obstakels op de weg. Een drager loopt over de lengte van het voertuig aan elke kant en kan lijken op een metalen naad.
   3. Wielas.
   4. Stalen dwarsbalk.
3. Zodra ze op hun plaats staan, tilt u het zadel op totdat het zich direct onder het steunpunt van het voertuig bevindt.
   1. Trek de rateltand omhoog. De rateltanden schuiven langs de pal. De handgreep stijgt en daalt naarmate de rateltand omhoog beweegt.
   2. Wanneer de handgreep onder het steunpunt is geplaatst, zorgt u ervoor dat de handgreep zich in de onderste stand bevindt. Zo niet, beweeg de rateltand dan iets op en neer totdat de handgreep tot stilstand komt. Er is een klik te horen wanneer de pal op zijn plaats zit.
   3. Laat de rateltand los en duw de handgreep omlaag om te bevestigen dat deze op zijn plaats zit.
   4. Steek de veiligheidspin (E) door de sleuf en tussen de rateltanden om de stang te vergrendelen.
   5. Herhaal dit met de tweede krikstandaard en bevestig dat deze zich op dezelfde hoogte bevindt als de eerste (tel zichtbare rateltanden).
4. Laat de krik langzaam zakken en laat het voertuig op de krikstandaards rusten.
5. Duw het voertuig om te controleren of het correct op de krikstandaards rust voordat u iemand eronder toelaat.

ONDERHOUD & VERZORGING

1. Onderhoud het apparaat met zorg. Een apparaat in goede staat is efficiënt, gemakkelijker te bedienen en zal minder problemen hebben.
2. Inspecteer de apparaatonderdelen periodiek. Repareer of vervang beschadigde of versleten onderdelen. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
3. Houd de apparaathandgrepen te allen tijde schoon, droog en vrij van olie/vet.
4. Onderhoud de labels en typeplaten van het apparaat. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met Princess Auto Ltd. voor vervanging.

Alleen gekwalificeerd onderhoudspersoneel mag het apparaat repareren. Een onjuist gerepareerd apparaat kan een gevaar vormen voor de gebruiker en/of anderen.

PROBLEEMOPLOSSING

Bezoek een Princess Auto Ltd.-locatie voor een oplossing als het apparaat niet goed functioneert of als er onderdelen ontbreken. Als dit niet mogelijk is, laat het apparaat dan onderhouden door een gekwalificeerde technicus.

SPECIFICATIES

GEVAARDEFINITIES

Maak uzelf vertrouwd met de gevarenaanduidingen in deze handleiding. Een aanduiding is een waarschuwing dat er een mogelijkheid is op materiële schade, letsel of overlijden als bepaalde instructies niet worden opgevolgd.

Deze aanduiding geeft een onmiddellijk en specifiek gevaar aan dat zal leiden tot ernstig persoonlijk letsel of de dood als de juiste voorzorgsmaatregelen niet worden genomen.

Deze aanduiding geeft een specifiek gevaar of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of de dood als de juiste voorzorgsmaatregelen niet worden genomen.

! Deze aanduiding geeft een potentieel gevaarlijke situatie aan die kan leiden tot licht of matig letsel als de juiste handelingen niet worden uitgevoerd.
LET OP! Deze aanduiding geeft aan dat een specifiek gevaar of onveilige handeling zal leiden tot schade aan apparatuur of eigendommen, maar niet tot persoonlijk letsel.

VEILIGHEID

Lees en begrijp alle instructies voordat u dit gereedschap gebruikt. De bediener moet de basisvoorzorgsmaatregelen volgen om het risico op persoonlijk letsel en/of schade aan de apparatuur te verminderen.
Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bedienings- of inspectie- en onderhoudsinstructies.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkgebied schoon, goed verlicht en vrij van afleidingen. Plaats lampen zo dat u niet in een schaduw werkt.
2. Houd iedereen die geen passende veiligheidsuitrusting draagt uit de buurt van het werkgebied.
3. Bewaar apparaten op de juiste manier op een veilige en droge plaats. Houd apparaten buiten het bereik van kinderen.

PERSOONLIJKE VEILIGHEID

Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd door de Canadian Standards Association (CSA) of het American National Standards Institute (ANSI).

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die de ogen aan de voor- en zijkant beschermt. Oogbeschermingsmiddelen moeten voldoen aan de CSA Z94.3-07- of ANSI Z87.1-normen op basis van het type werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden op basis van de werkmaterialen of om de effecten van apparaattrillingen te verminderen.
3. Draag beschermende kleding die is ontworpen voor de werkomgeving en het apparaat.
4. Antislip schoeisel wordt aanbevolen om grip en evenwicht te behouden in de werkomgeving.
5. Draag schoenen met stalen neuzen of stalen neuzen om voetletsel door verschuivende ladingen te voorkomen.

PERSOONLIJKE VOORZORGSMAATREGELEN
Beheers het apparaat, uw persoonlijke bewegingen en de werkomgeving om persoonlijk letsel of schade aan het apparaat te voorkomen.

1. Gebruik geen apparaat als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
2. Vermijd het dragen van kleding of sieraden die verstrikt kunnen raken in de bewegende delen van een apparaat. Houd lang haar bedekt of vastgebonden.
3. Reik niet te ver bij het bedienen van het apparaat. Een goede basis en evenwicht zorgen voor een betere controle in onverwachte situaties.

SPECIFIEKE VEILIGHEIDSVOORZORGSMAATREGELEN

Laat comfort of vertrouwdheid met het product (opgedaan door herhaald gebruik) NIET de strikte naleving van de veiligheidsregels van het apparaat vervangen. Als u dit apparaat onveilig of onjuist gebruikt, kunt u ernstig persoonlijk letsel oplopen.

Zorg ervoor dat de last veilig en gecentreerd op het apparaat is. Zorg ervoor dat de last niet beweegt of kantelt, omdat het apparaat kan uitslaan, waardoor de bediener letsel kan oplopen en/of de last kan vallen.

1. Gebruik het juiste apparaat voor de klus. Dit apparaat is ontworpen voor een specifieke functie. Wijzig of verander dit apparaat niet en gebruik het niet voor een onbedoeld doel.
2. Gebruik het apparaat niet als er onderdelen beschadigd, gebroken of verkeerd geplaatst zijn. Repareer of vervang de onderdelen.
3. Overschrijd het maximale vermogen niet om defecten aan de apparatuur of schade te voorkomen.
   1. Het draagvermogen is voor beide krikstandaards samen. Beide krikstandaards moeten samen worden gebruikt om het voertuig te ondersteunen.
   2. Het draagvermogen van de krikstandaards moet hoger zijn dan het leeggewicht van het voertuig. Raadpleeg de handleiding van het voertuig om het leeggewicht te bepalen.
4. Plaats het apparaat altijd op een harde, vlakke ondergrond die de last kan dragen. Zorg voor voldoende ruimte rond het apparaat en de last om te kunnen bewegen.
5. Inspecteer het apparaat voor elk gebruik. Gebruik het niet als het verbogen, gebarsten, beschadigd is of is blootgesteld aan een plotselinge of onverwachte (schok)belasting.
6. Zorg ervoor dat alle toepasselijke pinnen, bouten en moeren stevig zijn vastgedraaid voor gebruik.
7. Til één uiteinde van het voertuig tegelijkertijd op om de stabiliteit te behouden.
   1. Til niet beide uiteinden van een voertuig tegelijkertijd op.
   2. Gebruik geen krikstandaards om de zijkant van een voertuig te ondersteunen.
8. Test of het voertuig veilig wordt ondersteund door de krikstandaards door het voertuig van u af te duwen.
   1. Houd het voertuig op armlengte afstand bij het uitvoeren van deze test.
   2. Zorg ervoor dat de werkruimte vrij is van mensen en obstakels.
   3. Zorg voor voldoende ruimte om de omgeving te ontvluchten als het voertuig van de krikstandaards glijdt.

VOORDAT U VOERTUIGEN OP TILT

1. Zet het voertuig vast voordat u het optilt. Zet het in de parkeerstand, zet de parkeerrem erop en blokkeer de wielen.
2. Ondersteun het voertuig alleen op plaatsen die zijn gespecificeerd door de voertuigfabrikant.
3. Laat mensen niet in een voertuig stappen dat wordt opgetild of verplaatst.
4. Til het voertuig op tot een hoogte die voldoende ruimte laat om de krikstandaards te plaatsen.
