GE Cync Installatiehandleiding

Eenvoudige doe-het-zelf installatie

STAP 1
Download de Cync-app op uw smartphone

STAP 2
Installeer uw slimme schakelaar voor plafondventilator

STAP 3
Voeg uw slimme schakelaar toe aan de Cync-app

Voor hulp bij de installatie gaat u naar support.gelighting.com of belt u 1-844-302-2943

Compatibiliteitsvereisten

Nominale waarde 120 V AC 60 Hz

Nuldraad is vereist (draad is meestal wit of grijs)

Aardedraad is vereist (draad is meestal groen, groen met een gele streep of koper)

Wi-Fi 802.11 b/g/n @ 2.4 G HZ is vereist

Ventilatorbediening & lamp moeten op aparte schakelaars zitten

Trekketting moet op volle snelheid staan

Aan de slag

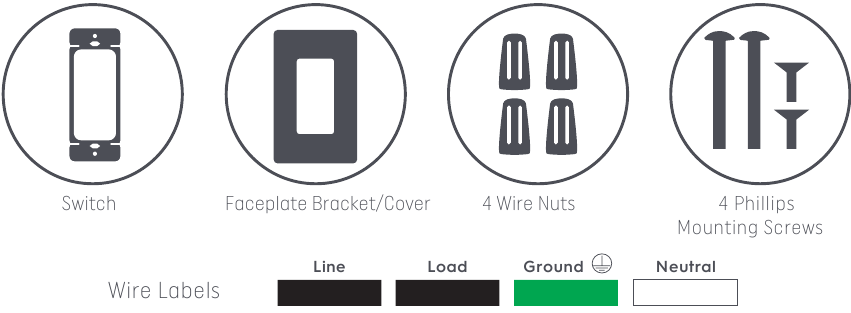

INBEGREPEN

DIT HEBT U NODIG

U kunt dit!
En we zijn hier om te helpen. Ga voor gedetailleerde instructievideo's en een rondleiding door de installatie naar support.gelighting.com

Voor technische ondersteuning belt u 1-844-302-2943

OPMERKING: Zorg ervoor dat uw systeem up-to-date is en werk de firmware bij wanneer u daarom wordt gevraagd voor de beste ervaring.

VOORDAT U IETS DOET:

Schakel de stroom uit!

STAP 1
Schakel de stroom uit voor de schakelaarlocatie in de stroomonderbreker.

STAP 2
Test de bestaande schakelaar door de schakelaar aan/uit te zetten en zorg ervoor dat de lampen niet aangaan.

STAP 3
Volg nu deze installatiestappen voor een enkele schakelaar.

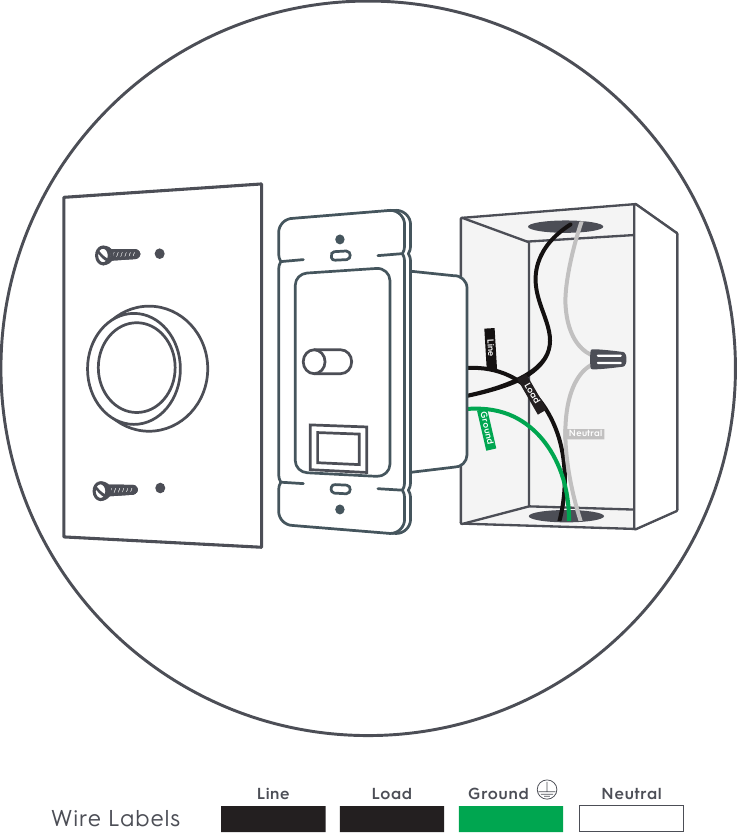

Verwijder uw oude schakelaar

STAP 1
Verwijder de bestaande wandplaat en schakelaar van de muur.

STAP 2
Gebruik een spanningstester op de zwarte draden om te bevestigen dat de stroom naar de schakelaar is uitgeschakeld (aanbevolen).

STAP 3
Voordat u de draden van de muur loskoppelt, labelt u elke draad met de meegeleverde draadlabels.

Er zijn neutrale en aarddraden vereist. Als u geen van beide draden hebt, is de Cync slimme schakelaar voor plafondventilatoren niet compatibel.

STAP 4
Koppel de draden los en verwijder de bestaande schakelaar.

Sluit de draden aan

STAP 1
Sluit de neutrale (witte) draad op de schakelaar aan op de neutrale (witte label) draad van de muur.

STAP 2
De lijn- en belastingdraden zijn uitwisselbaar. Sluit een van beide zwarte draden op de schakelaar aan op de lijndraad (zwart label) van de muur.

STAP 3
Sluit de andere zwarte draad op de schakelaar aan op de belastingdraad (zwart label) op de muur.

STAP 4
Verbind de aarde (groene) draad op de schakelaar met de aardedraad (groen label) van de muur.

Let op: het verkeerd aansluiten van de neutrale of aardedraad van de muur op de lijn- of belastingdraad op de schakelaar zal het product beschadigen.

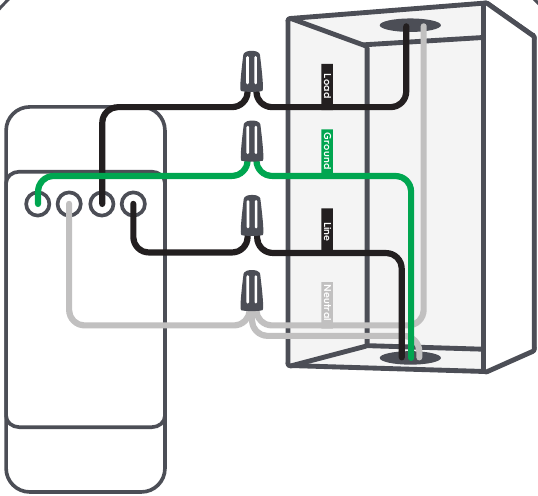

DRAADMOEREN GEBRUIKEN

1. Steek de draden in de draadmoer.
2. Draai de draadmoer met de klok mee.
3. Trek voorzichtig aan de draden om de verbinding te testen.

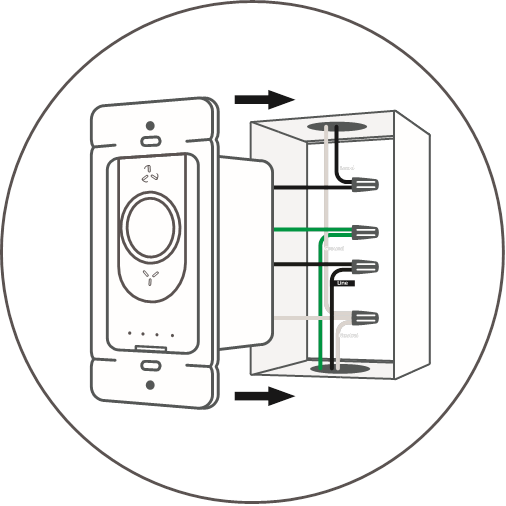

Plaats de draden in de wandcontactdoos

STAP 1 Duw de draden netjes terug in de doos en draai de schakelaar zo dat deze volgens de afbeelding is georiënteerd.

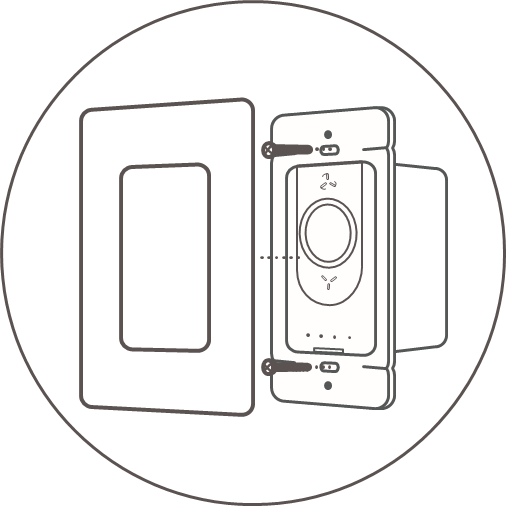

Zet de schakelaar vast

STAP 1
Gebruik een kruiskopschroevendraaier en de meegeleverde schroeven om de schakelaar aan de muur te bevestigen totdat deze waterpas en gelijk ligt.

STAP 2
Schroef de voorplaatbeugel vast en klik vervolgens de voorplaat op de beugel.

BESTAANDE WANDPLAAT GEBRUIKEN (optioneel)

De schakelaar past op standaard wandplaten in peddelstijl. Als u de bestaande wandplaat gebruikt, sla dan STAP 2 over en installeer uw wandplaat opnieuw.

Schakel de stroom weer in

STAP 1
Nadat de schakelaar is vastgezet en de voorplaat is gemonteerd, schakelt u de stroom weer in bij de stroomonderbreker.

STAP 2
Op de schakelaar knippert de LED-indicator blauw, wat aangeeft dat het apparaat correct is aangesloten en in de installatiemodus staat.

De lichtring knippert blauw totdat de schakelaar is toegevoegd aan de Cync-app.

De lichtring knippert rood wanneer de wifi is verbroken.

De lichtring licht niet op als deze verkeerd is aangesloten

PROBLEEMOPLOSSING

ALS DE VENTILATOR NIET AANGAAT:

1. Controleer of de stroom naar de schakelaar is ingeschakeld bij de stroomonderbreker.
2. Schakel de stroom uit bij de stroomonderbreker, ga terug naar de schakelaar om te bevestigen dat de draden veilig en correct zijn aangesloten volgens de installatiehandleiding.
3. Ga naar gelighting.com/cync voor meer probleemoplossing.

Gefeliciteerd!
U hebt de installatie van de slimme schakelaar voor plafondventilatoren voltooid

Schakel uw stemassistent in

STEMBEDIENING INSTELLEN

Verbind uw slimme schakelaar eenvoudig met uw Amazon Alexa- of Hey Google-apparaat in de Cync-app

AMAZON ALEXA
Om in te stellen, opent u de Alexa-app, zoekt u naar de Cync-vaardigheid en volgt u de installatie-instructies.

PROBEER DIT...
Alexa, schakel de woonkamer uit.
Alexa, schakel de slaapkamer in. Alexa, zet de ventilator op snelheid 3.

HEY GOOGLE
Om in te stellen, opent u de Hey Google- of Google Home-app, zoekt u naar de Cync-actie en volgt u de installatie-instructies.

PROBEER DIT...
Oké Google, schakel de ventilator uit.
Oké Google, ik ga weg.
Oké Google, zet de ventilator hoger.

Voor hulp bij de installatie gaat u naar gelighting.com/cync

Veiligheidsmaatregelen

RISICO OP ELEKTRISCHE SCHOKKEN
Voor de installatie van dit product is het hanteren van 120 volt-bedrading vereist. Volg elke stap zorgvuldig.

Als u zich zorgen maakt over het hanteren van bedrading, huur dan een gekwalificeerde elektricien in. Zorg ervoor dat al het werk voldoet aan de lokale en federale voorschriften.

Deze bediening moet worden geïnstalleerd met een externe isolerende wandbediening/schakelaar in serie met de niet-geaarde geleider, die een luchtspleet biedt volgens National Electrical Code (NEC) ANSI/NFPA 70 artikel 404 en Canadian Electric Code, deel 1 (CEC).

Gebruik voor de voedingsaansluitingen alleen koperdraad met een waarde van 75C.
Hoge spanning - Schakel de stroomtoevoer uit voordat u onderhoud uitvoert
Bedrijfstemperatuur: 0-40ºC
Type 1-behuizing
IP20
Vervuilingsgraad 2
Impulsspanning: 2500V
Type 1-actie
Alleen voor gebruik binnenshuis.
