CME WIDI MASTER Handleiding
BELANGRIJKE INFORMATIE
Onjuiste aansluiting kan schade aan het apparaat veroorzaken.
VEILIGHEIDSINFORMATIE
Neem altijd de onderstaande basisvoorzorgsmaatregelen in acht om de mogelijkheid van ernstig letsel of zelfs de dood door elektrische schokken, schade, brand of andere gevaren te voorkomen. Deze voorzorgsmaatregelen omvatten, maar zijn niet beperkt tot, het volgende:
- Sluit het instrument niet aan tijdens onweer.
- Plaats het snoer of stopcontact niet op een vochtige plaats, tenzij het stopcontact speciaal is ontworpen voor vochtige plaatsen.
- Als het instrument van stroom moet worden voorzien door wisselstroom, raak dan het blootliggende deel van het snoer of de connector niet aan wanneer het netsnoer is aangesloten op het stopcontact.
- Volg altijd zorgvuldig de instructies bij het installeren van het instrument.
- Stel het instrument niet bloot aan regen of vocht om brand en/of elektrische schokken te voorkomen.
- Houd het instrument uit de buurt van elektrische interfacebronnen, zoals fluorescentielampen en elektromotoren.
- Houd het instrument uit de buurt van stof, hitte en trillingen.
- Stel het instrument niet bloot aan zonlicht.
- Plaats geen zware voorwerpen op het instrument; plaats geen containers met vloeistof op het instrument.
- Raak de connectoren niet aan met natte handen
AANSLUITING
Let op: De knop op de hoofdadapter is een gereserveerde functie, geen aan/uit-schakelaar. Druk er niet op tijdens normaal gebruik, om te voorkomen dat het apparaat naar de testmodus wordt geschakeld en daardoor niet normaal kan worden gebruikt.

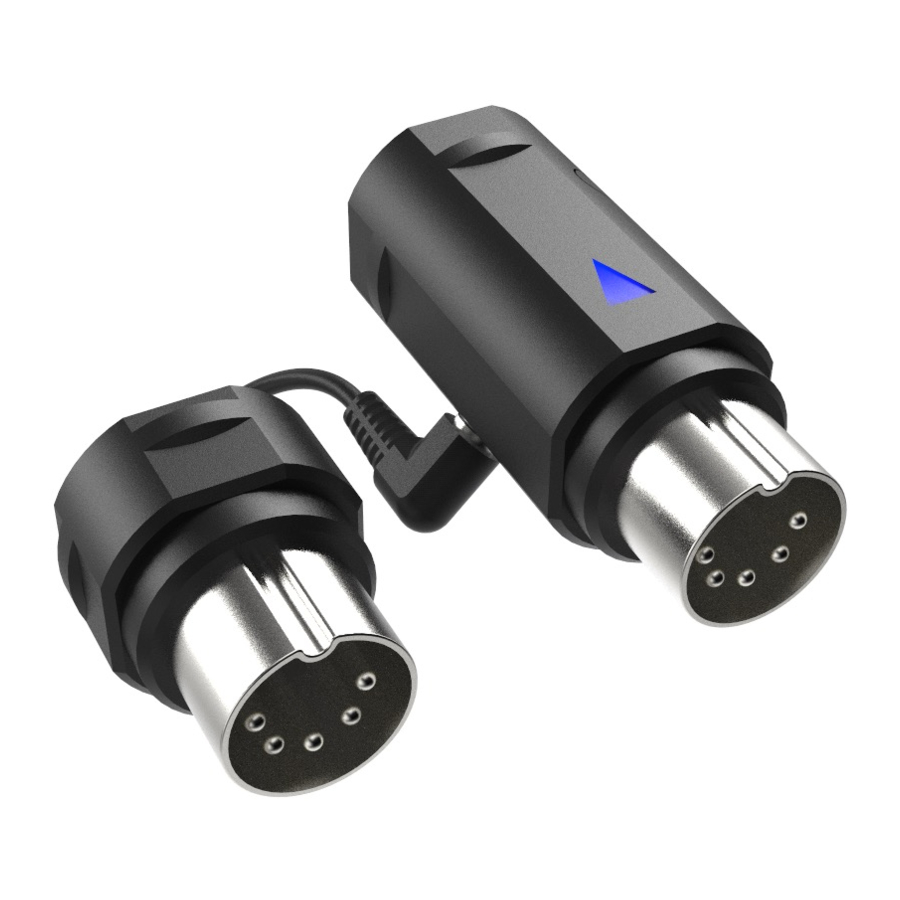

WIDI Master voegt draadloze Bluetooth MIDI-transmissie- en -ontvangstfuncties toe aan muziekinstrumenten met MIDI DIN-connectoren. Dit product bestaat uit twee delen: één is de hoofdadapter, die wordt gebruikt om stroom te verkrijgen van de MIDI OUT DIN-connector en draadloos MIDI-berichten te verzenden of te ontvangen. De andere is een subadapter, die wordt gebruikt om MIDI-berichten naar de MIDI IN DIN-connector van het MIDI-apparaat te verzenden.
WIDI Master kan worden gebruikt met MIDI DIN-connectoren van MIDI-apparaten die van toepassing zijn op de MIDI-standaard, zoals: synthesizers, MIDI-controllers, MIDI-interfaces, keytars, elektrische blaasinstrumenten, v-accordeons, elektronische drums, elektrische piano's, elektronische draagbare keyboards, audio-interfaces, digitale mixers, enz. Tegelijkertijd kan WIDI Master ook apparaten en computers verbinden met een ingebouwde BLE MIDI-functie, zoals: Bluetooth MIDI-controllers, iPhones, iPads, Mac-computers, Android-mobiele telefoons, pc-computers, enz.
De WIDI Master-hoofdadapter wordt geleverd met LED-indicatoren. Wanneer de stroom is ingeschakeld, gaat de LED branden. Wanneer de LED blauw is, betekent dit dat het apparaat in normale werkende staat verkeert. Wanneer het LED-lampje groen is, betekent dit dat het apparaat wacht op een firmware-upgrade.
Voeg WIDI Master Bluetooth MIDI-functie toe voor standaard MIDI-apparaten
- Steek de 2,5 mm mini-jackconnector van de subadapter van WIDI Master in de mini-jackaansluiting van de hoofdadapter.
- Steek de hoofdadapter van WIDI Master in de MIDI OUT DIN-connector van het MIDI-apparaat en steek de subadapter in de MIDI IN DIN-connector.
Opmerking: als het MIDI-apparaat alleen een MIDI OUT DIN-connector heeft, is het niet nodig om de mini-jackconnector en subadapter aan te sluiten.
Opmerking: als de MIDI OUT DIN-connector van het MIDI-apparaat geen 3,3v~5v-stroom kan leveren, ga dan naar WIDI website voor informatie over de DIY-voedingskabel.
Sluit twee WIDI Masters aan
- Schakel de stroom in van beide MIDI-apparaten die zijn uitgerust met WIDI Master.
- De twee WIDI Masters-eenheden worden automatisch gekoppeld en de blauwe LED verandert van langzaam knipperen in constant licht (wanneer er MIDI-gegevens worden verzonden, knippert het LED-lampje dynamisch).
Verbind WIDI Master met Bluetooth MIDI-apparaat
- Schakel zowel de MIDI-apparaten die zijn aangesloten op WIDI Master als de Bluetooth MIDI-apparaten in.
- WIDI Master wordt automatisch gekoppeld met het Bluetooth MIDI-apparaat en de blauwe LED verandert van langzaam knipperen in constant licht (wanneer er MIDI-gegevens worden verzonden, knippert het LED-lampje dynamisch)
Opmerking: als WIDI Master niet automatisch kan worden gekoppeld met een ander Bluetooth MIDI-apparaat, kan dit worden veroorzaakt door een compatibiliteitsprobleem. Neem in dat geval contact op met CME voor technische ondersteuning.
Verbind WIDI Master met macOS X
- Schakel de stroom in van het MIDI-apparaat waarop de WIDI Master is aangesloten en controleer of de blauwe LED langzaam knippert.
- Klik op het [Apple-pictogram] in de linkerbovenhoek van het scherm, klik op het menu [Systeemvoorkeuren], klik op het [Bluetooth-pictogram] en klik op [Schakel Bluetooth in] en sluit vervolgens het Bluetooth-instellingenvenster.
- Klik op het menu [Ga] bovenaan het scherm, klik op [Hulpprogramma's] en klik op [Audio MIDI Setup]
Opmerking: als u het MIDI Studio-venster niet ziet, klikt u op het menu [Venster] bovenaan het scherm en klikt u op [Toon MIDI Studio].
- Klik op het [Bluetooth-pictogram] in de rechterbovenhoek van het MIDI-studiovenster, zoek de WIDI Master die wordt weergegeven onder de apparaatnaamlijst en klik op [Verbinden]. Het Bluetooth-pictogram van de WIDI Master verschijnt in het MIDI-studiovenster, wat aangeeft dat de verbinding succesvol is.
U kunt nu alle instellingenvensters sluiten.
Verbind WIDI Master met iOS-apparaat
- Schakel de stroom in van het MIDI-apparaat waarop de WIDI Master is aangesloten en controleer of de blauwe LED langzaam knippert.
- Klik op het pictogram [Instellingen] om de instellingenpagina te openen, klik op [Bluetooth] om naar de Bluetooth-instellingenpagina te gaan en schuif de Bluetooth-schakelaar om de Bluetooth-functionaliteit in te schakelen.
- Ga naar de Apple AppStore om de gratis applicatie [midimittr] te zoeken en te downloaden.
- Open de midimittr-app, klik op het menu [Apparaat] rechtsonder in het scherm, zoek de WIDI Master die wordt weergegeven onder de lijst, klik op [Niet verbonden] en klik op [Koppelen] in het pop-upvenster van het Bluetooth-koppelingsverzoek, de status van WIDI Master in de lijst wordt bijgewerkt naar [Verbonden], wat aangeeft dat de verbinding succesvol is. Vervolgens kunt u op de Home-knop van het iOS-apparaat drukken om midimittr te minimaliseren en op de achtergrond te laten draaien.
- Open de muziek-app die externe MIDI-invoer kan accepteren en selecteer WIDI Master als het MIDI-invoerapparaat op de instellingenpagina, u kunt het gaan gebruiken.
Verbind WIDI Master met Windows 10
Ten eerste moet de muzieksoftware de nieuwste UWP API van Microsoft integreren om het Bluetooth-compatibele MIDI-stuurprogramma te gebruiken dat bij Windows 10 wordt geleverd. De meeste muzieksoftware heeft deze API nog niet geïntegreerd om verschillende redenen. Voor zover wij weten, integreert alleen Cakewalk by Bandlab momenteel deze API, dus het kan rechtstreeks verbinding maken met WIDI Master of andere standaard Bluetooth MIDI-apparaten.
Er zijn natuurlijk enkele alternatieve oplossingen voor MIDI-transmissie tussen het Windows 10 Bluetooth MIDI-stuurprogramma en muzieksoftware via virtuele MIDI-poortsoftwaretoepassingen, zoals LoopMIDI en MIDIberry. Deze aanpak voegt een kleine hoeveelheid latentie en enkele beperkingen toe, maar kan worden gebruikt om te voldoen aan de basisvereisten voor verbinding.
Daarnaast hebben we WIDI UHOST ontwikkeld als een professionele hardwareoplossing voor Windows-gebruikers, die voldoet aan de eisen van professionele gebruikers voor ultralage latentie en langeafstandsbediening in de grootste mate. Ga naar de WIDI website voor details.
Verbind WIDI Master met Android-apparaat
Net als bij Windows moet de Android Music App het universele Bluetooth MIDI-stuurprogramma van het Android-besturingssysteem integreren om rechtstreeks met het Bluetooth MIDI-apparaat te communiceren. De meeste muziek-apps hebben deze functionaliteit om verschillende redenen niet geïntegreerd. Daarom moet u specifieke apps gebruiken die zijn bedoeld om Bluetooth MIDI-apparaten als brug te verbinden.
- Schakel de stroom in van het MIDI-apparaat waarop de WIDI Master is aangesloten en controleer of de blauwe LED langzaam knippert.
- Schakel de Bluetooth-functie van het Android-apparaat in.
- Ga naar de PlayStore om de gratis applicatie [MIDI BLE Connect] te zoeken en te downloaden.
- Open de MIDI BLE Connect-app, klik op [Bluetooth Scan], zoek de
WIDI Master die in de lijst verschijnt en klik op [WIDI Master], het zal laten zien dat de verbinding succesvol is gemaakt. Tegelijkertijd stuurt het Android-systeem een melding voor een Bluetooth-koppelingsverzoek. Klik op de melding en accepteer het koppelingsverzoek. Hierna kunt u op de Home-knop op het Android-apparaat drukken om de MIDI BLE Connect-app te minimaliseren en op de achtergrond te laten draaien.
- Open de muziek-app die een externe MIDI-invoer accepteert en selecteer WIDI Master als het MIDI-invoerapparaat op de instellingenpagina, dan kunt u het gaan gebruiken.
SPECIFICATIE
| Technologie | Bluetooth 5, MIDI via Bluetooth Low Energy-Compliant |
| Connectoren | MIDI IN/OUT (5pin-DIN) |
| Compatibele apparaten | MIDI-apparaten met 5-pins DIN OUT, WIDI Master, WIDI BUD, Bluetooth MIDI-controllers. Mac, iPhone/iPad/iPod Touch met Bluetooth 4.0 of later |
| Compatibel besturingssysteem | iOS 8 of later, OSX Yosemite of later |
| Latentie | Zo laag als 3 ms (getest met twee WIDI Masters op BLE 5) |
| Bereik | 20 meter zonder obstakels |
| Firmware-upgrade | Via de ether met behulp van de WIDI App (iOS/Android) |
| Stroomvoorziening | 5V/3.3V-compatibiliteit via MIDI OUT |
| Stroomverbruik | 37 mW |
| Grootte | Hoofd: 21 mm (B) x 21 mm (H) x 49 mm (D) Sub: 18 mm (B) x 18 mm (H) x 24 mm (D) |
| Gewicht | Hoofd: 12g, sub: 11g |
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
FAQ
De LED van de hoofdadapter van WIDI Master brandt niet.
- Is de hoofdadapter aangesloten op de MIDI OUT-aansluiting van het MIDI-apparaat?
- Is het MIDI-apparaat ingeschakeld?
- Levert de MIDI OUT DIN-connector van het MIDI-apparaat stroom? U kunt de fabrikant van het MIDI-apparaat om relevante informatie vragen.
Kan ik de subadapter van WIDI Master alleen op de MIDI IN DIN-connector aansluiten als ik alleen MIDI IN gebruik?
- De subadapter kan niet zelfstandig werken en moet worden aangesloten op de mini-jack van de hoofdadapter.
Kan WIDI Master draadloos verbinding maken met andere BLE MIDI-apparaten?
- Als het BLE MIDI-apparaat voldoet aan de standaard BLE MIDI-specificatie, kan het automatisch worden verbonden.
De draadloze verbindingsafstand is erg kort, of de latentie is groot, of het signaal is intermitterend.
- WIDI Master gebruikt de Bluetooth-standaard voor draadloze transmissie. Wanneer het signaal sterk wordt verstoord of geblokkeerd, worden de transmissieafstand en responstijd beïnvloed door objecten in de omgeving, zoals bomen, muren van gewapend beton of omgevingen met meer elektromagnetische golven.
CONTACT
E-mail: info@cme-pro.com
Website: www.bluetoothmidi.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download CME WIDI MASTER Handleiding
