EVGA BR Serie Handleiding

Inhoud

1 Introductie: Premium Vermogen
2 Functies
3 Installatie
4 Veiligheidsinformatie
5 Download handleiding
6 In andere talen

Introductie: Premium Vermogen

Bedankt voor de aankoop van de EVGA 450/500/600/700 BR 80 PLUS^® BRONZE-gecertificeerde voeding. EVGA 450/500/600/700 BR zijn hoogwaardige voedingen die zijn ontworpen om te voldoen aan de behoeften van de meest veeleisende PC-enthousiastelingen. Ontworpen met de behoeften van de liefhebber in gedachten, is EVGA 450/500/600/700 BR de beste keuze om systemen van de volgende generatie van stroom te voorzien.

Functies

STABIEL VERMOGEN
De BR-serie heeft uitstekende elektrische prestaties met ultrastabiele spanning en extreem schone vermogensafgifte. Dit kan u helpen de hoogst mogelijke overklok te bereiken (optioneel) en het meest stabiele en betrouwbare vermogen te leveren aan alle componenten. De BR-serie biedt ook een efficiëntie van tot 85% (115V~)/85% (230V~) en is 80 PLUS^® BRONZE gecertificeerd.

BESCHERMINGEN VAN TOPKWALITEIT
De BR-serie is uitgerust met de meest uitgebreide reeks beschermingen die mogelijk is, waaronder Overspanningsbeveiliging (OVP), Undervoltagebeveiliging (UVP), Overbelastingsbeveiliging (OPP), Kortsluitbeveiliging (SCP), Oververhittingsbeveiliging (OTP) en Overstroombeveiliging (OCP). Dit product wordt ook gedekt door een garantie van 3 jaar en de legendarische klantenservice en ondersteuning van EVGA.

Installatie

Verwijder de voeding uit de verpakking.
Gebruik de schroeven die bij uw behuizing zijn geleverd om de voeding in uw computer te installeren. OPMERKING: Het wordt aanbevolen om de voeding met de ventilator naar beneden te installeren. Als uw behuizing de voeding echter aan de onderkant van de behuizing plaatst en er geen ventilatiegaten beschikbaar zijn, kan het het beste zijn om de voeding met de ventilator naar boven te installeren voor meer efficiëntie en betrouwbaarheid.
Sluit de 20+4-pins ATX-kabel aan op het moederbord.
Sluit de 4+4-pins EPS12V-kabel aan op het moederbord.
Sluit de 6/6+2-pins PCI-E-kabels aan op uw grafische kaart(en).
OPMERKING: Probeer geen 8-pins PCI-E-kabel in een 6-pins connector te steken zonder eerst de twee extra pinnen los te koppelen.
Sluit SATA-voedingskabels aan op alle gegevensstations of optische stations.
(harde schijven, solid state drives, optische stations)
Sluit de perifere "Molex" 4-pins connectoren aan voor ventilatoren, pompen, legacy-componenten en andere apparaten/adapters.
Sluit het AC-netsnoer aan op uw voeding en op de muur. Controleer alle aansluitingen om een solide verbinding te garanderen en zet de aan/uit-schakelaar op de voeding in de AAN-stand.

450/500/600 BR Kabelconfiguratie

Connector	Kabels	Kabelkleur
MB	1 x ATX 24(20+4)-pins	Zwart
CPU	1 x EPS/ATX12V 8(4+4)-pins
VGA	1 x PCI-E 8(6+2)-pins x 2
SATA	2x SATA 5-pins x 3
PERIF/FDD	1 x Molex 4-pins x 3 + FDD x 1

700 BR Kabelconfiguratie

Connector	Kabels	Kabelkleur
MB	1 xATX 24(20+4)-pins	Zwart
CPU	1 x EPS/A TX12V 8(4+4)-pins
VGA	2 x PCI-E 8(6+2)-pins x 2
SATA	3 x SATA 5-pins x 3
PERIF/FDD	1 x Molex 4-pins x 3 + FDD x 1

Afmetingen: 86mm (H) x 150mm (B) x 140mm (L)
Overspanningsbeveiliging, Undervoltagebeveiliging, Kortsluitbeveiliging, Overbelastingsbeveiliging, Overstroombeveiliging, Oververhittingsbeveiliging.

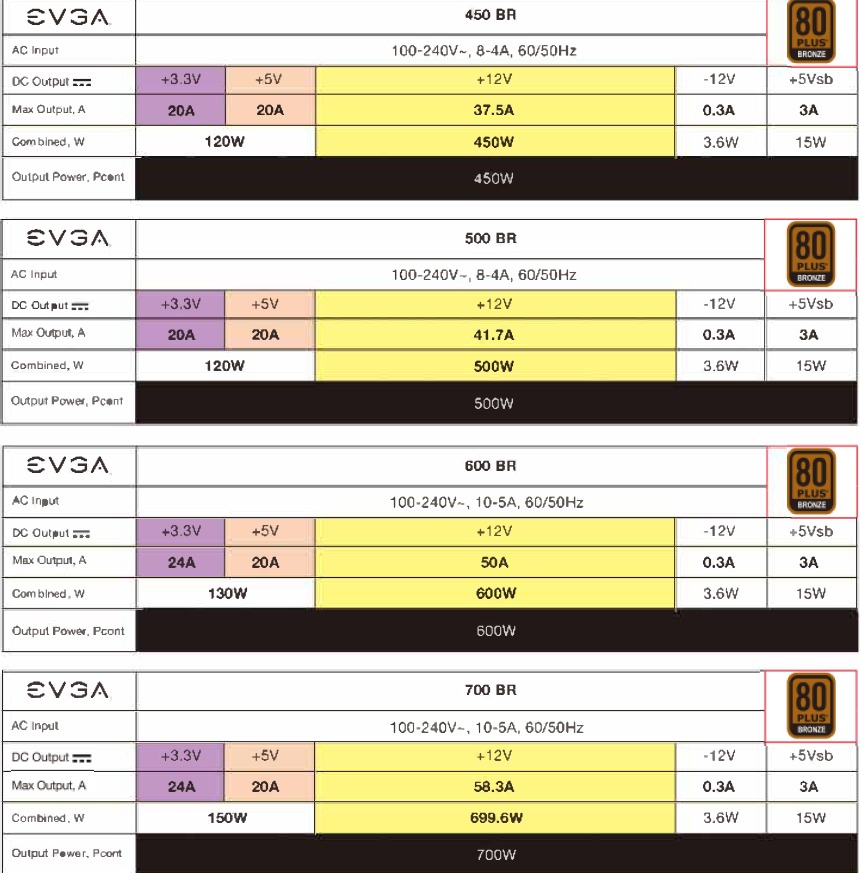

BR serie Specificaties

Veiligheidsinformatie

Dit apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Het openen van de behuizing vormt een risico op elektrocutie en maakt de productgarantie ongeldig. EVGA is niet verantwoordelijk voor enig gevolg van oneigenlijk gebruik, inclusief, maar niet beperkt tot, elk gebruik van het product buiten het beoogde doel of gebruik dat niet consistent is met de garantievoorwaarden die online beschikbaar zijn (Garantie-informatie is beschikbaar op www.evga.com/support/warranty)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EVGA BR Serie Handleiding
