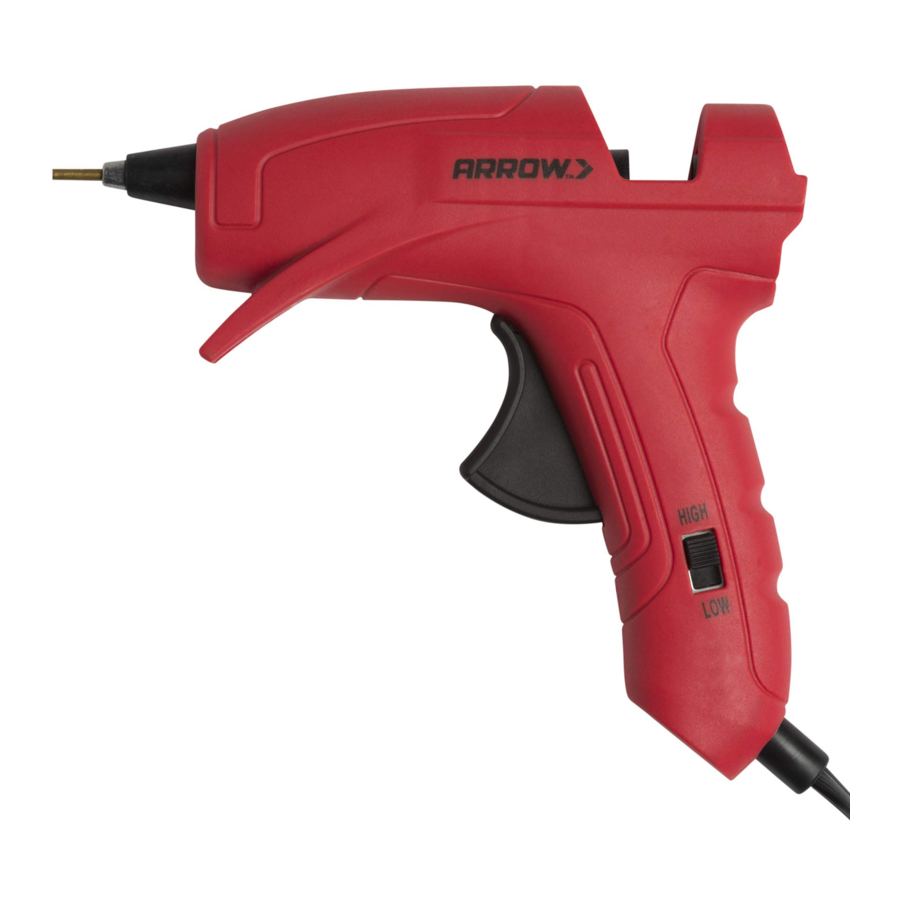

Arrow GT20DT Handleiding

Inhoud

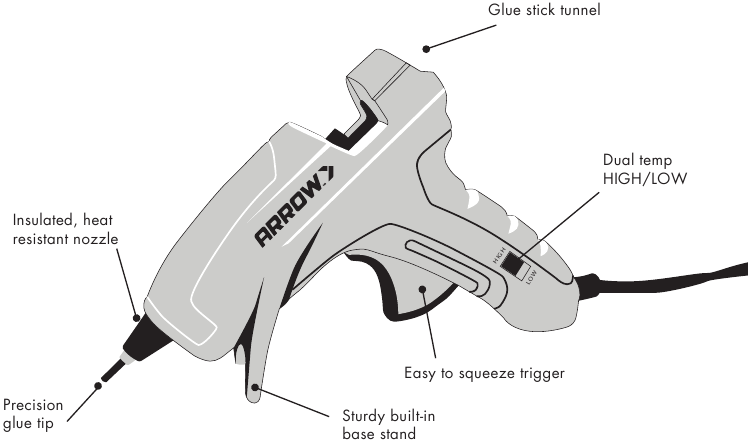

1 DEFINITIE VAN SYMBOLEN DIE OP HET GEREEDSCHAP WORDEN GEBRUIKT & FUNCTIONELE BESCHRIJVING
2 MONTAGE- EN BEDIENINGSINSTRUCTIES
3 GEREEDSCHAPSONDERHOUD & ACCESSOIRES
4 ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR GEREEDSCHAP
5 Download handleiding
6 In andere talen

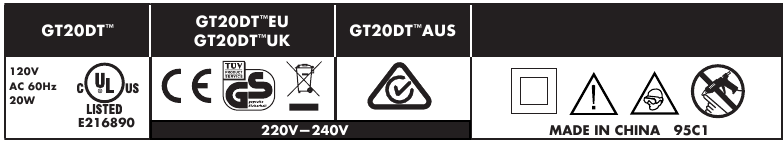

DEFINITIE VAN SYMBOLEN DIE OP HET GEREEDSCHAP WORDEN GEBRUIKT & FUNCTIONELE BESCHRIJVING

V	Volt
A	Ampère
Hz	Hertz
~	Wisselstroom
	Neem alle veiligheidsberichten in acht die dit symbool volgen om mogelijk letsel of overlijden te voorkomen.
	Klasse II gereedschap
	Draag altijd een veiligheidsbril bij het bedienen van het gereedschap.

MONTAGE- EN BEDIENINGSINSTRUCTIES

Bij het gebruik van elektrisch gereedschap moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.

DUBBELE TEMP^® INSTELLINGEN

Overschakelen van de HOGE TEMP-instelling van uw ARROW GT20DT™ naar de LAGE TEMP-instelling verhoogt het aantal klussen dat u met uw nieuwe smeltlijmpistool kunt uitvoeren.
LAGE TEMP — 302°F (150°C). De Arrow "ALL PURPOSE" (voor alle doeleinden) lijmsticks zijn ook ontworpen om te smelten bij de koelere instelling om breekbare materialen met lage smeltpunten te beschermen. Delicate materialen zoals kant, folie, lint, bloemvormen en lichtgewicht stoffen kunnen nu prachtig worden versierd met veel minder kans op schade.

HOGE TEMP — 380°F (193°C). Zet de TEMP-instelling op HIGH (hoog) en de ARROW "ALL PURPOSE" (voor alle doeleinden) lijm bereikt 380°F (193°C) voor een meer vloeibare consistentie. Dit betekent een grondigere insijpeling en hechting voor zware klussen op hout, kunststoffen, keramiek, leer en kartonnen oppervlakken.

MONTAGE

ZORG ERVOOR DAT U ALLE VEILIGHEIDSINSTRUCTIES HEBT GELEZEN.

Selecteer uw temperatuurinstelling op basis van het type materiaal dat u gebruikt en het type projecttoepassing.
Steek een lijmstaaf met een diameter van 5/16" (8 mm) door de tunnel aan de achterkant van het pistool.
Steek de stekker in een stopcontact en wacht 3-5 minuten om de lijm op te warmen.
Wanneer u uw nieuwe lijmpistool voor het eerst gebruikt, is er (1) staaf lijm nodig om de smeltkamer te vullen voordat de lijm eruit begint te stromen.

Als, wanneer u de trekker overhaalt, de lijm niet gemakkelijk het pistool in gaat, BlijF DAN NIET in de trekker knijpen. De lijmkamer is mogelijk niet heet genoeg om de lijm volledig te smelten.
Overmatig knijpen in de trekker kan ervoor zorgen dat hete lijm terugloopt en uit de achterkant van het pistool stroomt, wat mogelijk ernstige brandwonden kan veroorzaken.

Nadat de hete lijm de werktemperatuur heeft bereikt, richt u het lijmpistoolmondstuk op het beoogde werkstukgebied en knijpt u in de trekker om gesmolten lijm aan te brengen.
Plaats nieuwe lijmsticks wanneer de oude volledig in de achterkant van het gereedschap is getrokken.
Breng smeltlijm aan door continu druk uit te oefenen op de trekker.
OPMERKING: de lijmsnelheid kan worden geregeld door de snelheid waarmee druk wordt uitgeoefend op de trekker tijdens het aanbrengen en hoe ver de trekker wordt overgehaald. Langzame, constante druk op de trekker vermindert de lijmstroom en produceert een lange, dunne lijmrups. Snel in de trekker knijpen met hoge druk verhoogt de lijmstroom en produceert een zware, korte lijmrups.
Zodra de hete lijm op het werkstuk is aangebracht, oefent u ongeveer 30 seconden druk uit op het werkstuk. Het gebruik van klemmen of andere vasthoudinrichtingen is niet nodig. Schone oppervlakken zijn het beste voor hechting.
Herhaal de lijmaanbrenging gedurende het hele project als dat nodig is.
Haal de stekker van het lijmpistool uit het stopcontact wanneer het niet in gebruik is en laat het volledig afkoelen voordat u het lijmpistool opbergt. Nadat het lijmpistool is afgekoeld tot aanraking, bewaart u het in een schone, droge ruimte.
Probeer geen ongebruikte lijm uit het lijmpistool te verwijderen na gebruik. Elk ongebruikt deel van de lijmstaaf blijft in het lijmpistool en kan later opnieuw worden verwarmd voor later gebruik.

TIPS OVER HET GEBRUIK

De verwerkingstijd van smeltlijm kan worden verlengd tot vijftig of zestig (50 tot 60) seconden door de lijm in grote druppels (1/2" diameter) aan te brengen of verkort tot minder dan tien (10) seconden door de lijm in een dunne lijn te extruderen.
Grote oppervlakken zijn moeilijk te verlijmen omdat de lijm vaak uithardt voordat u de juiste hoeveelheid hebt geëxtrudeerd
Verwarm oppervlakken voor, (vooral metalen) om de hechting te verbeteren kracht. Direct zonlicht zal dit bereiken.
De lijm die in een onverwarmd lijmpistool achterblijft, zal opnieuw smelten bij verhitting.
Niet gebruiken op items die worden blootgesteld aan temperaturen boven 140˚F (60˚C).
Gebruik geen smeltlijm om hete, zware lasten te dragen.
Sommige verven en beitsen kunnen de lijm verzwakken. Je moet mogelijk schilderen of beitsen voordat je lijmt.
Oefen altijd met lijmen op proefstukken voordat definitief lijmen op projecten.

GEREEDSCHAPSONDERHOUD & ACCESSOIRES

GEREEDSCHAPSONDERHOUD
Het GT20DT™ gereedschap is vrijwel onderhoudsvrij. Houd het gereedschap schoon en vrij van stof. Veeg schoon met een droge doek; gebruik geen agressieve chemicaliën om schoon te maken. Het GT20DT™ gereedschap bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. In het onwaarschijnlijke geval dat uw gereedschap service nodig heeft, neem dan contact op met:
Arrow Fastener Co., LLC 271 Mayhill Street, Saddle Brook, N.J. 07663 Tel. 201-843-6900

VOOR HET BESTE RESULTAAT GEBRUIKT U ALLEEN ARROW^® SUPERIEURE KWALITEIT MINI LIJMSTIFTEN - MG12™, MG24-4™ ALL PURPOSE CLEAR
Voor handwerk, hobby's en algemene reparaties. Voor houtbewerking, keramiek, leer, canvas, stoffen, karton, kunststoffen, metaal, enz. Druk oppervlakken tegen elkaar. Hardt uit in 30 tot 60 seconden. Arrow All Purpose Clear (voor alle doeleinden) mini lijmsticks zijn verkrijgbaar in verpakkingen van 12-4" (100 mm) sticks (MG12) en 24-4" (100 mm) sticks (MG24-4).
Arrow Lijmsticks zijn verkrijgbaar in winkels, bouwmarkten, houthandels en waar fijn gereedschap wordt verkocht.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR GEREEDSCHAP

	Om letsel en misbruik te voorkomen, dient u de gebruiksaanwijzing voor gebruik te lezen.
	Neem alle veiligheidsberichten in acht die dit symbool volgen om mogelijk letsel of overlijden te voorkomen.
	Draag altijd een veiligheidsbril bij het bedienen van het gereedschap.
	Klasse II gereedschap

Bij het gebruik van elektrisch gereedschap moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.

Lees de veiligheidsregels en bedieningsinstructies zorgvuldig door.
LEES ALLE VEILIGHEIDSINSTRUCTIES:

Raak het verwarmde mondstukgebied van het lijmpistool of de gesmolten lijm niet aan. Het aanraken van verwarmde delen van het product kan leiden tot persoonlijk letsel, zoals brandwonden.
Houd het werkgebied schoon en houd de elektrische contacten vrij van vuil. De werkomgeving moet schoon, droog, goed verlicht en vrij van ontvlambare materialen zijn. Rommelige, donkere ruimtes en ontvlambare materialen kunnen leiden tot brand, elektrische schokken of persoonlijk letsel.
Houd kinderen en omstanders uit de buurt tijdens het bedienen van het gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.
Draag altijd een veiligheidsbril. Het opvolgen van deze regel vermindert het risico op oogletsel.
Beschadig de kabel niet. Gebruik de kabel nooit om het lijmpistool te dragen, eraan te trekken of de stekker eruit te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde kabels verhogen het risico op een elektrische schok.
De stekker van het lijmpistool moet overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers met geaarde lijmpistolen. Het wijzigen van de stekker en het niet gebruiken van het juiste stopcontact verhoogt het risico op een elektrische schok.
Vermijd aanraking van het lichaam met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
Koppel gereedschap los wanneer het niet in gebruik is.
Raak de lijmstaaf of trekker niet aan, behalve om lijm te doseren. Het met te veel kracht in de lijmpistool steken van de lijmstaaf kan ertoe leiden dat er onverwachts hete lijm uit het mondstuk komt. Het opvolgen van deze regel kan het risico op onbedoelde lijmlozing verminderen.
Stel dit gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap met snoer binnendringt, verhoogt het risico op een elektrische schok.
Wanneer het niet in gebruik is, moet het gereedschap binnenshuis worden opgeborgen.
Bewaar het lijmpistool buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het gereedschap of deze instructies het lijmpistool bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
Trek geen lijmsticks uit het pistool. Het toevoermechanisme kan beschadigd of aangetast raken. Als u het type lijm wilt wijzigen, snijdt u het uitstekende uiteinde van de lijmstaaf af en voert u de rest door met het nieuwe type lijmstaaf.

VEILIGHEIDSMAATREGELEN:

Raak het verwarmde mondstuk of gesmolten lijm niet aan – Het aanraken van verwarmde delen van het product kan leiden tot persoonlijk letsel, zoals brandwonden. De bedrijfstemperatuur van het mondstuk is 380˚F (193˚C) bij een HOGE temperatuur en 302˚F (150˚C) bij een LAGE temperatuur.
Wanneer de lijm heet is, leg het lijmpistool dan niet op zijn kant. Gebruik altijd een standaard.
Materiële schade en persoonlijk letsel kunnen het gevolg zijn van langdurig contact met de punt van het hete lijmpistool.
Plaats het lijmpistool in de rechtopstaande positie wanneer het niet in gebruik is met behulp van de meegeleverde ingebouwde basisstandaard.
Niet onbeheerd achterlaten.
Buiten bereik van kinderen onder de 8 jaar en dieren houden.
Alleen voor algemeen huishoudelijk gebruik binnenshuis en mag niet worden gebruikt voor buiten- of industriële doeleinden.
Niet gebruiken in de buurt van water, vloeistoffen of regen.
Gebruik dit product niet in gebieden waar het risico op explosie aanwezig is.
GEBRUIK ALLEEN AANBEVOLEN HULPSTUKKEN. Het gebruik van een hulpstuk dat niet door de fabrikant wordt aanbevolen of verkocht, kan leiden tot brand, elektrische schokken of persoonlijk letsel.
HAAL DE STEKKER UIT HET STOPCONTACT wanneer het niet in gebruik is.
Laat het lijmpistool afkoelen voordat u het opbergt.
Probeer geen ongebruikt deel van de lijmsticks uit het lijmpistool te verwijderen na gebruik.
Gebruik geen beschadigd lijmpistool.
Demonteer of probeer dit apparaat niet te repareren – service mag alleen worden uitgevoerd door een geautoriseerde servicevertegenwoordiger.
Dit lijmpistool is alleen voor algemeen huishoudelijk gebruik.
Kinderen mogen niet met het apparaat spelen. Echter, dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder, evenals door een persoon met verminderde fysieke, zintuiglijke of mentale vermogens, op voorwaarde dat ze onder toezicht staan en instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen.
Draag het gereedschap niet aan het snoer en trek niet aan het snoer om het los te koppelen van het stopcontact.
Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Arrow GT20DT Handleiding
