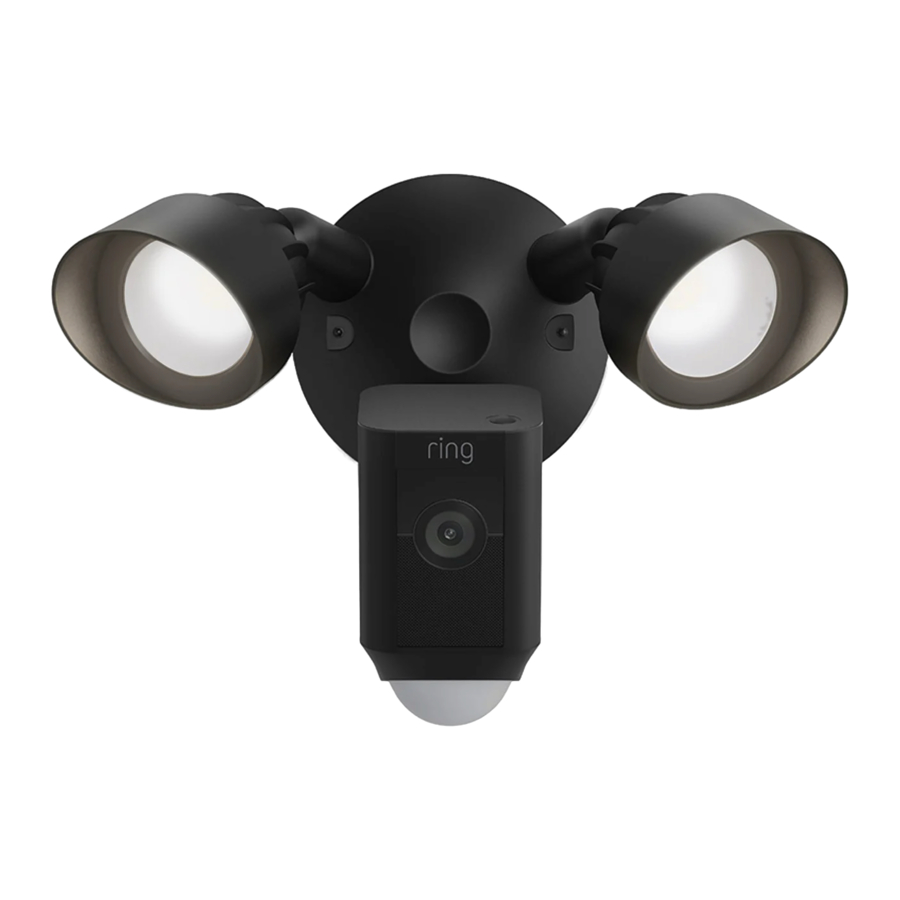

ring Floodlight Cam Plus Handleiding
Installatie en aansluiting

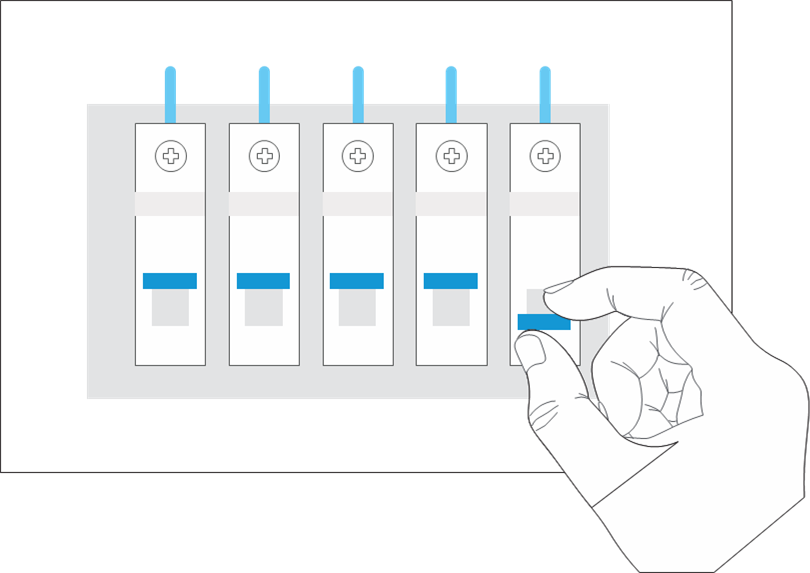

Professionele installatie aanbevolen. Schakel eerst de stroom naar uw bestaande lamp uit.
Wandmontage
Dakrandmontage

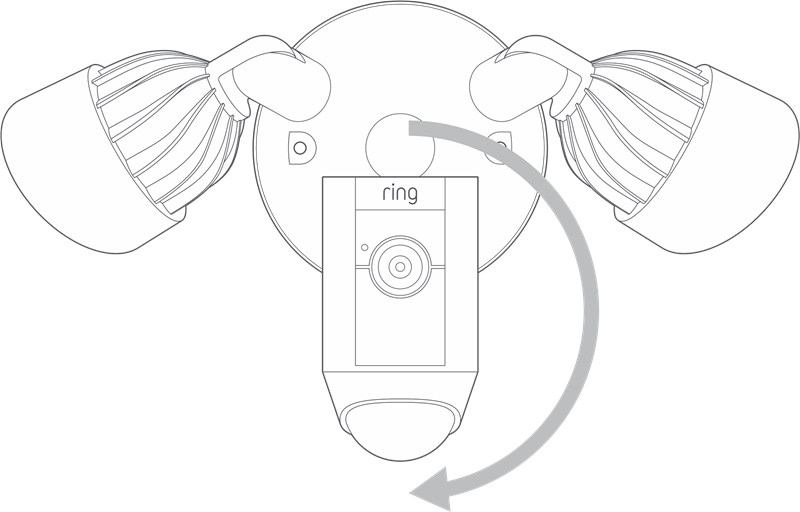

Verwijder de bestaande lamp
H05RN-F 3G1.00mm2

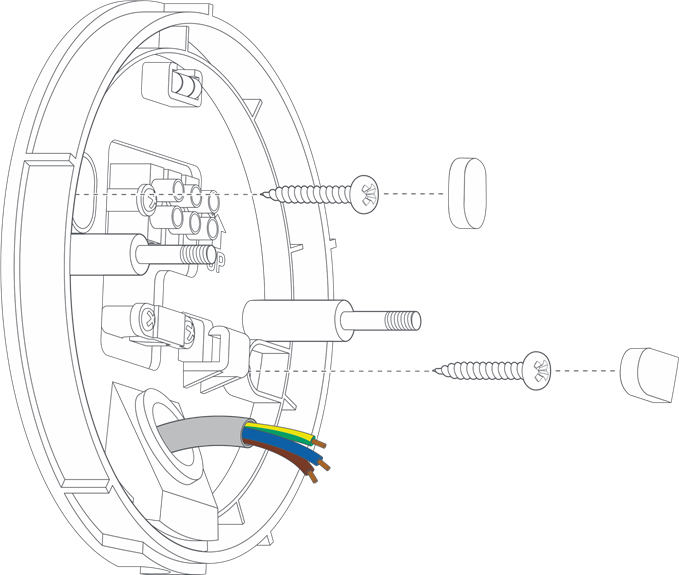

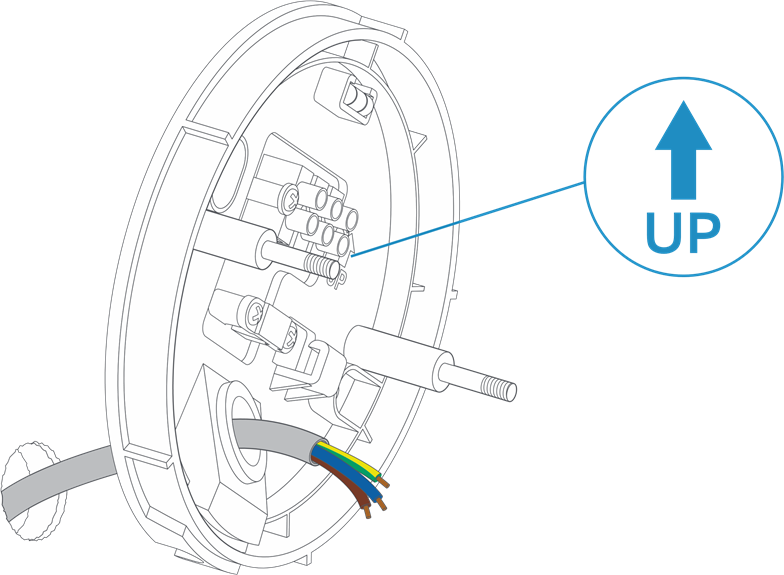

Wandmontage

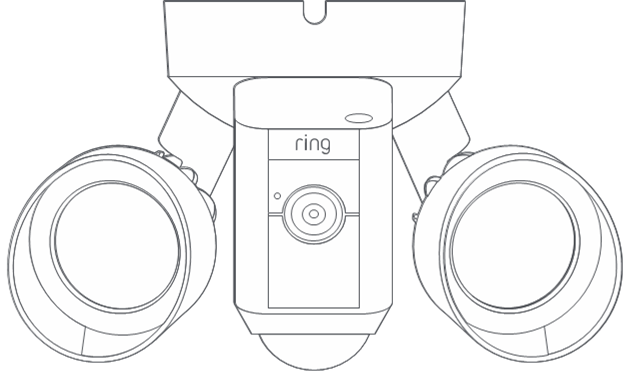

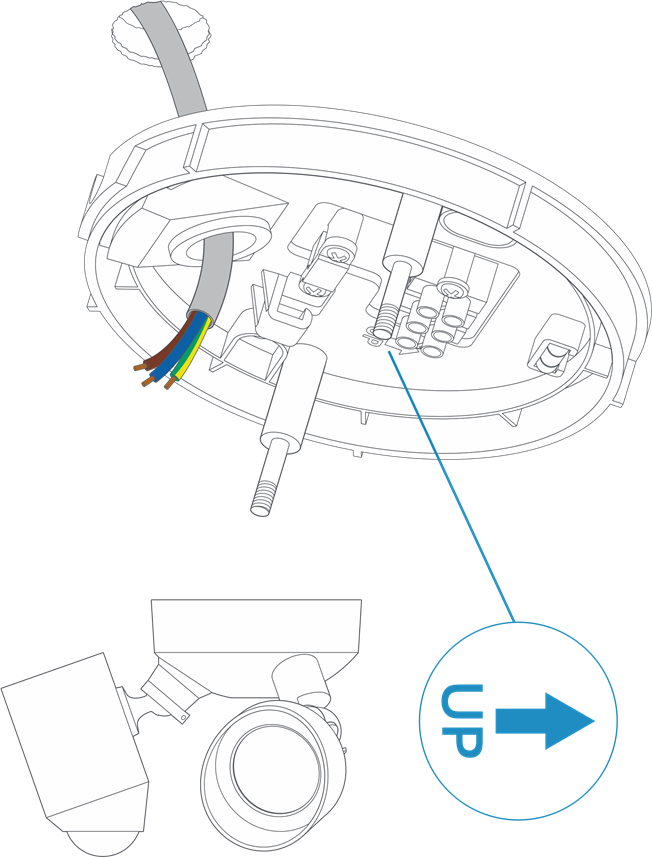

Dakrandmontage
Wandmontage
Dakrandmontage

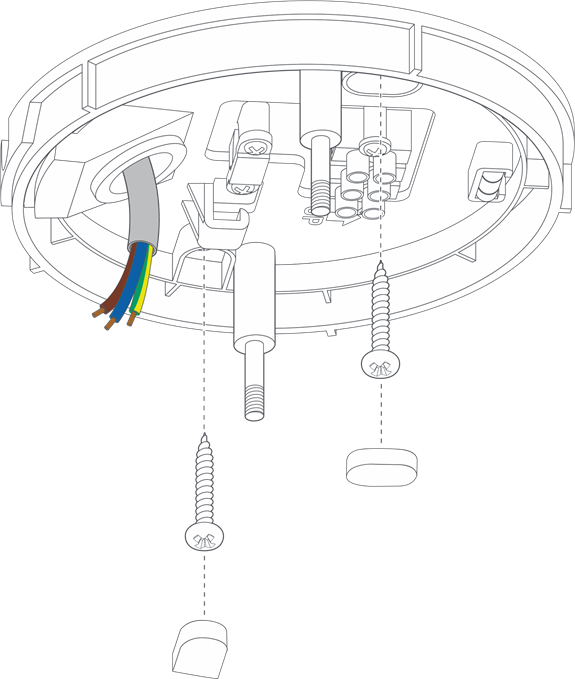

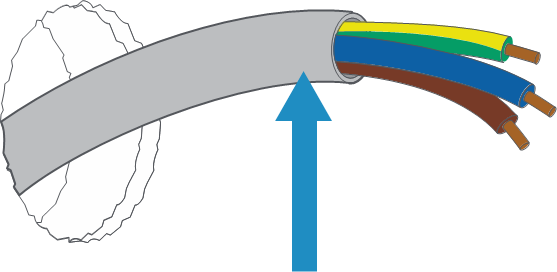

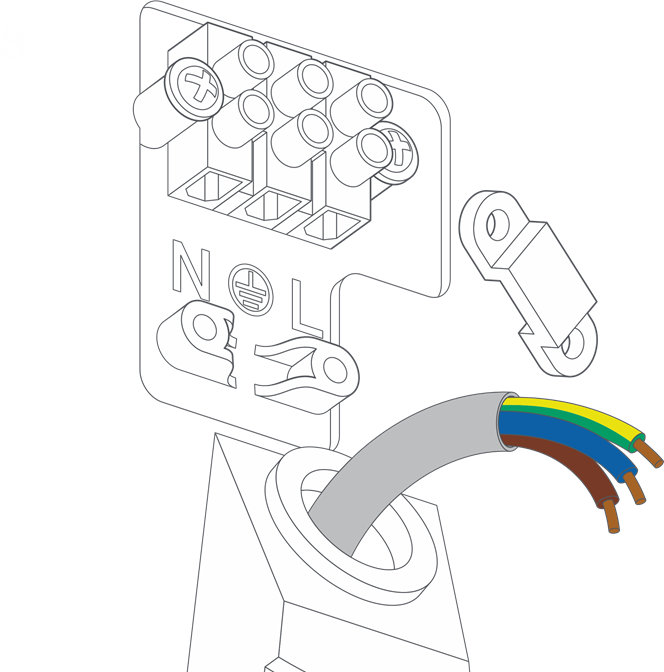

De persplaat moet over de kabelisolatie zitten en niet over de afzonderlijke draden.
Volg de standaard elektriciteitsvoorschriften in uw land. Afhankelijk van de leeftijd van de woning komen de kleuren van de draden mogelijk niet overeen met de kleuren die hieronder worden weergegeven. Raadpleeg een elektricien als u het niet zeker weet.

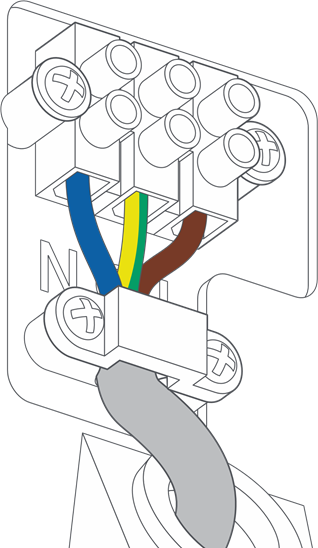

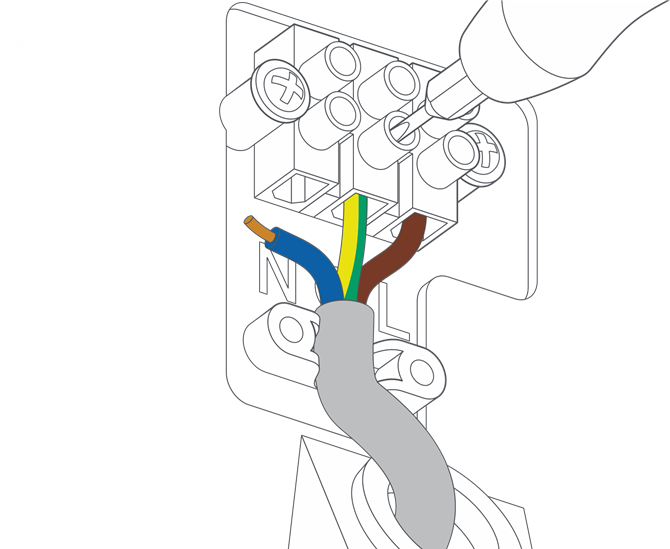

Bevestig elke draad en trek er afzonderlijk aan om er zeker van te zijn dat ze vast zitten.
Draai de persplaat vast over de kabelisolatie.

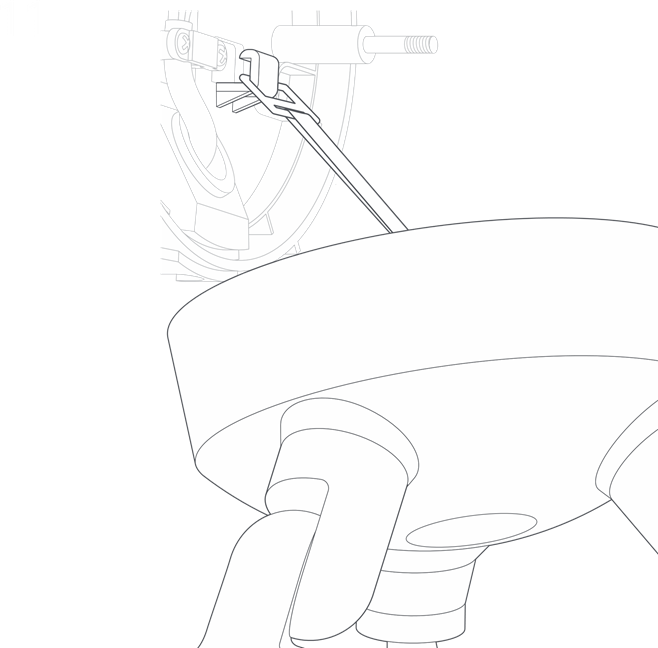

Hang de camera op met behulp van de riem. Lus de plastic gesp aan de montagehaak. Zorg ervoor dat deze goed vastzit voordat u loslaat.

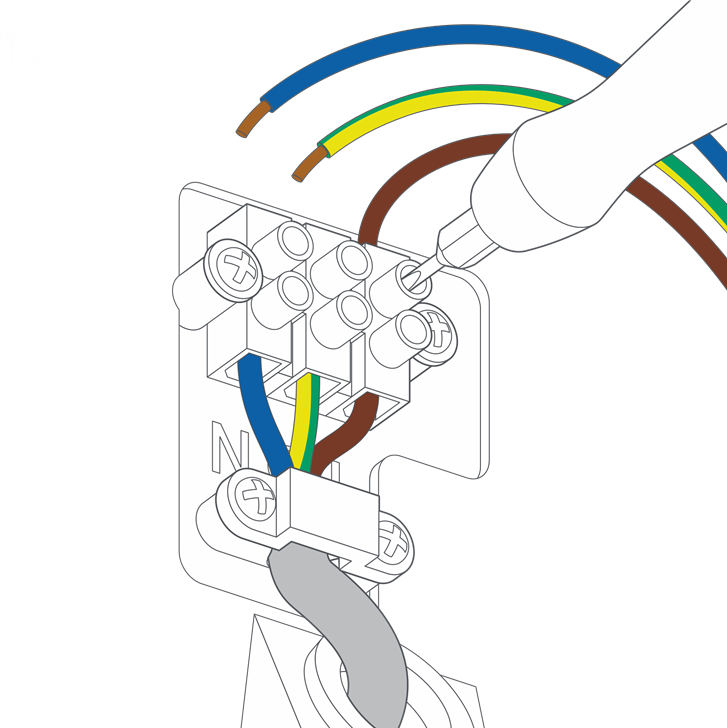

Verbind elke draad van de camera met het klemmenblok. Trek aan elke draad afzonderlijk om er zeker van te zijn dat ze vast zitten.

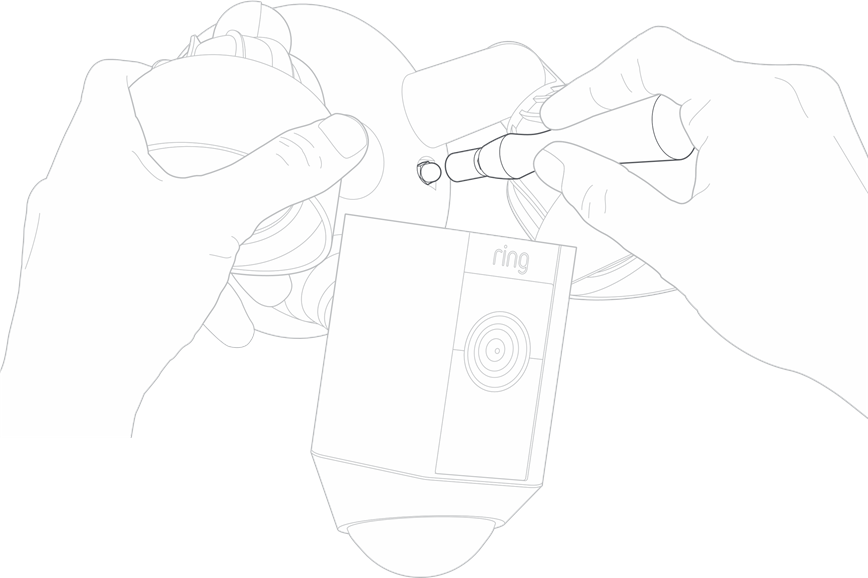

Leid de draden van de lamp langs de rechterkant van de montageplaat. Schuif de camera op de montagebeugel, maar forceer niet. Controleer of de kabels niet bekneld zitten. Verwijder het omkeerbare bit uit de meegeleverde schroevendraaier en gebruik de handgreep om de zeskantmoeren vast te draaien.

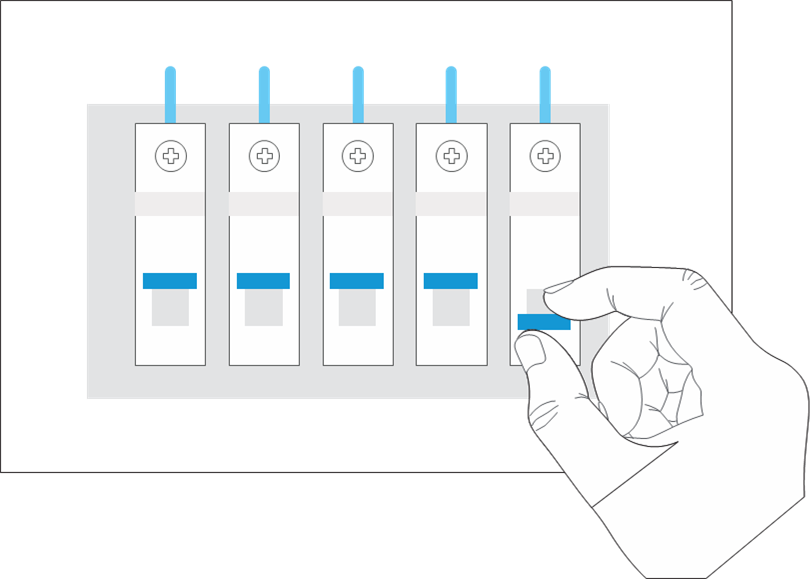

Schakel de stroom weer in bij de groepenkast.
Veiligheidsinstructies
Risico op elektrische schokken.
Installatie door een gekwalificeerde elektricien kan in uw regio vereist zijn. Raadpleeg uw lokale wetten en bouwvoorschriften voordat u elektrische werkzaamheden uitvoert; vergunningen en/of professionele installatie kunnen wettelijk verplicht zijn.
- Schakel de stroom uit bij de groepenkast voordat u de installatie uitvoert.
- Controleer of de voedingsspanning correct is. Sluit de lamp aan op een 100~240 VAC 50/60 Hz stroombron.
- De aarddraad moet op de lamp worden aangesloten. INSTALLEER NIET als er geen werkende aardaansluiting beschikbaar is.
- Sluit deze lamp niet aan op een dimmer of timer.
Brandgevaar.
Niet installeren in de buurt van brandbare of ontvlambare oppervlakken. De Floodlight Cam moet op een muur of dakrand worden geïnstalleerd.
