fully Jarvis Handleiding

Voordat u begint

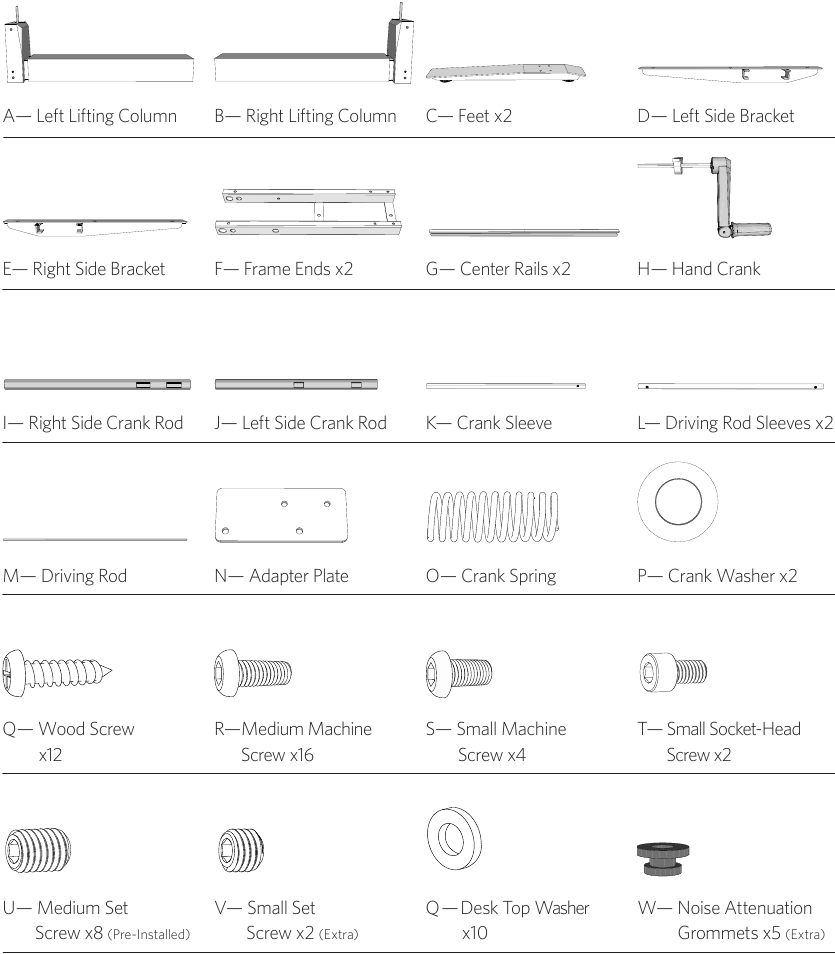

Haal alle items uit de verpakking op een zachte of met tapijt beklede ondergrond om te controleren of er niets ontbreekt.

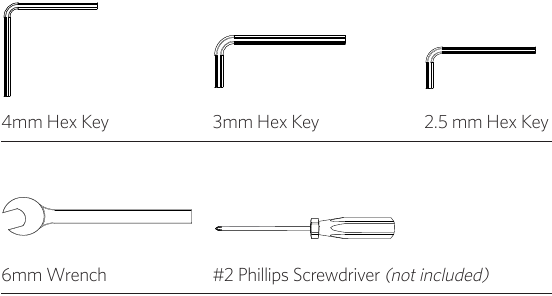

Gereedschap

Montage

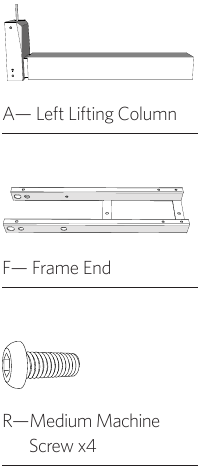

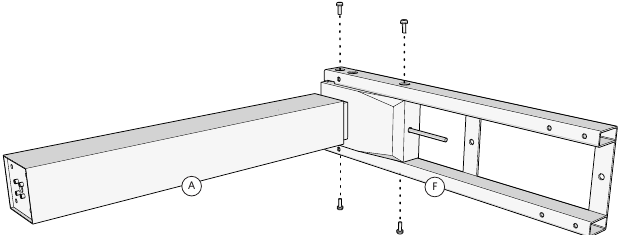

1. Plaats de linker hefkolom in het frame-uiteinde zoals hieronder wordt weergegeven.
   Om het frame-uiteinde aan de linker hefkolom te bevestigen, draait u vier (4) van de middelgrote machineschroeven in de gaten zoals weergegeven, maar draai ze nog niet helemaal vast.
   Zodra alle vier de schroeven op hun plaats zitten, draait u ze volledig vast.

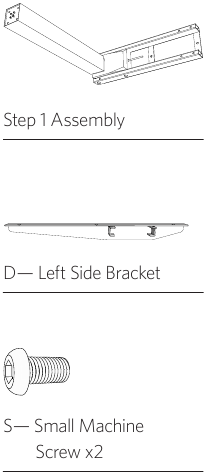

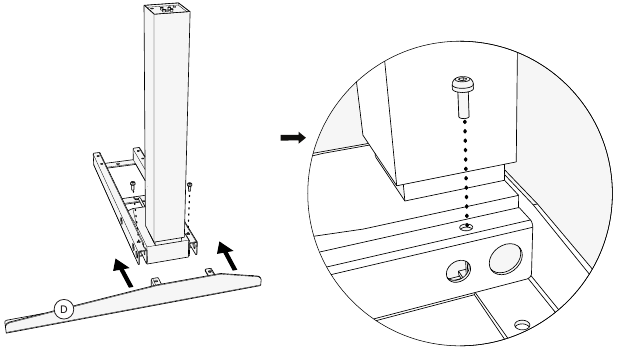

2. Selecteer de linkerzijbeugel. De twee lipjes op de zijbeugel passen in de montage van stap 1.
   Gebruik twee (2) van de kleine machineschroeven om de linkerzijbeugel vast te zetten. Net als voorheen, draai nog niet helemaal vast totdat beide schroeven op hun plaats zitten.


3. Herhaal stappen 1–2 voor de rechter hefkolom, het frame-uiteinde en de zijbeugel.

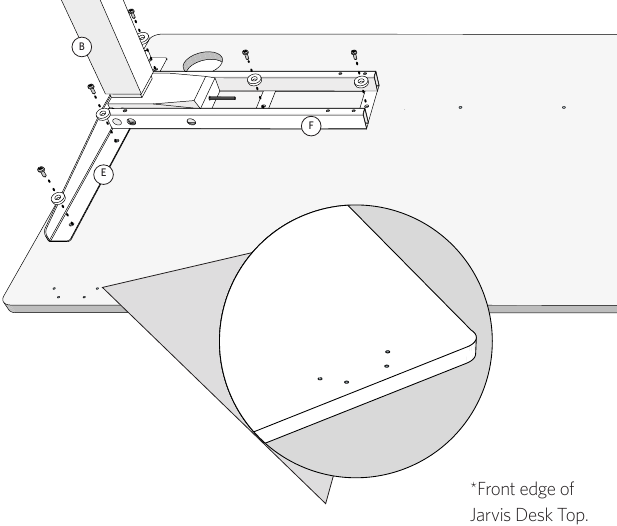

4. Leg uw bureaublad op uw zachte werkplek met de onderkant naar boven en de voorkant van het bureaublad naar u toe.
   Plaats de rechterpootmontage (met "R"-labels) op het bureaublad aan uw linkerhand, met het frame-uiteinde naar u toe gericht. (Zodra u uw bureau omdraait, wordt dit de rechterkant en zal de wereld weer logisch zijn.)

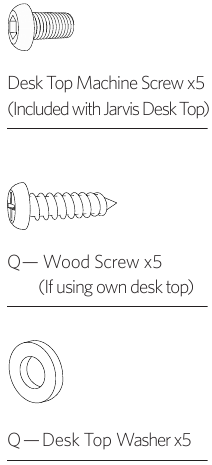

   • Als de voorgeboorde gaten van uw Jarvis-bureaublad metalen inzetstukken hebben, moet u de machineschroeven gebruiken die bij het Jarvis-bureaublad zijn verpakt om het frame vast te zetten.
   • Gebruik anders vijf (5) houtschroeven om de pootmontage aan het bureaublad te bevestigen.

Steek alle vijf schroeven gedeeltelijk in. Zodra ze op hun plaats zitten, draait u ze volledig vast.

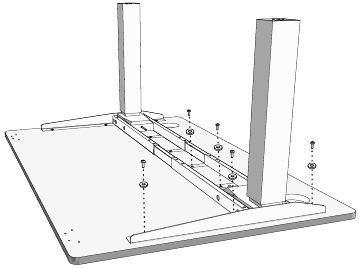

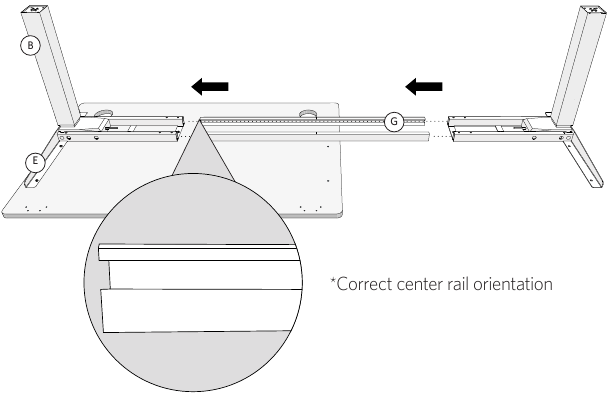

5. Schuif de middenrails in het frame-uiteinde dat aan het bureaublad is bevestigd, zodat het middenpunt naar boven wijst en de uitgesneden sleuven naar binnen wijzen.
   Schuif de linkerpootmontage (met "L"-labels) op het andere uiteinde van de middenrails (uw rechterhand) en het gehele frame moet nu op het bureaublad passen.

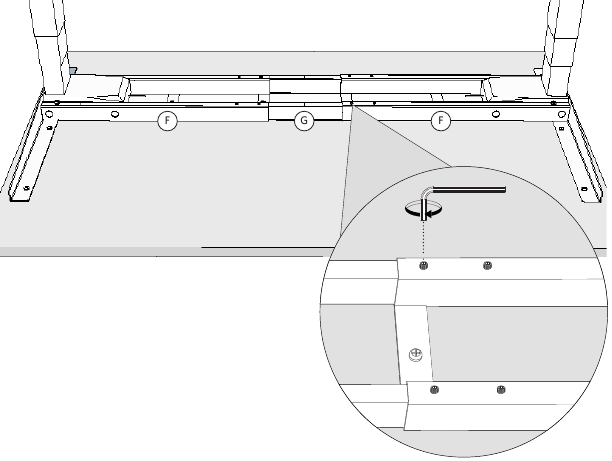

6. Zet de linkerpootmontage vast met de resterende schroeven. Steek alle vijf schroeven gedeeltelijk in. Zodra ze op hun plaats zitten, draait u ze volledig vast.

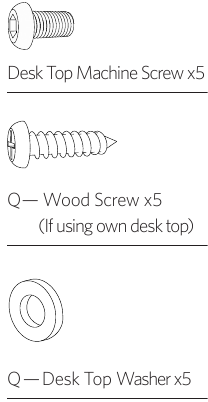

   • Als de voorgeboorde gaten van uw Jarvis-bureaublad metalen inzetstukken hebben, moet u de machineschroeven gebruiken die bij het Jarvis-bureaublad zijn verpakt om het frame vast te zetten.
     Gebruik anders vijf (5) houtschroeven om de pootmontage aan het bureaublad te bevestigen. Steek alle vijf schroeven gedeeltelijk in.


7. Centreer de gelabelde middelpunten op beide middenrails tussen de twee frame-uiteinden en gebruik acht (8) van de middelgrote stelschroeven om de middenrails stevig vast te zetten.



   Als u deze stap overslaat, ontstaan er stabiliteitsproblemen.

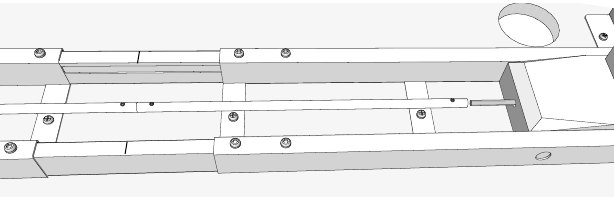

8. Monteer de aandrijfas door de twee aandrijfasmoffen over elk uiteinde van de aandrijfas te schuiven.
   De moffen hebben stelschroeven die vooraf aan beide uiteinden zijn geïnstalleerd. Draai de stelschroeven niet vast tot stap 9. Zorg ervoor dat deze stelschroeven op elkaar zijn uitgelijnd en los genoeg zitten (zoals weergegeven) zodat de aandrijfas volledig in de mof kan worden geschoven. Als de as niet voorbij een stelschroef gaat, draai de stelschroef dan een beetje los met de 3 mm inbussleutel.




9. Plaats de gemonteerde aandrijfas tussen de twee uiteinden van de as die uit de hefkolommen steken.
   Schuif de moffen volledig op deze uiteinden van de as en zorg ervoor dat alle stelschroeven naar boven gericht zijn en op elkaar zijn uitgelijnd, zoals hieronder wordt weergegeven.
   Zodra de aandrijfas aan beide zijden is geïnstalleerd, draait u alle vier de stelschroeven vast om ze op hun plaats te vergrendelen.

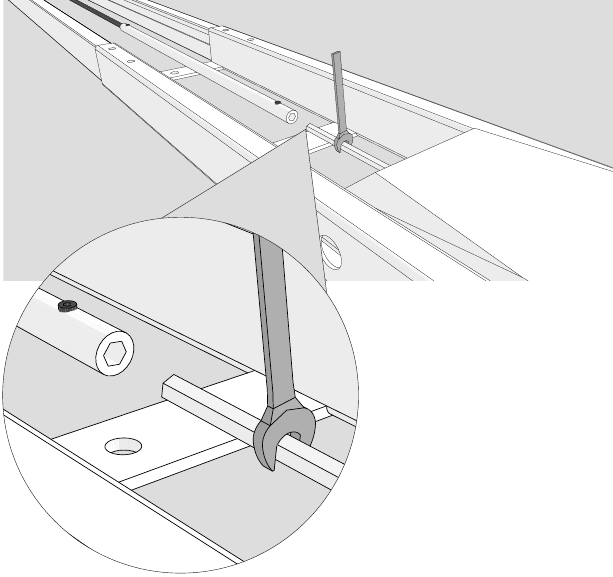

   Als de aandrijfas niet gemakkelijk uitgelijnd kan worden met beide uiteinden van de as, kunt u de meegeleverde sleutel gebruiken om een van de uiteinden van de as uit te lijnen, zoals weergegeven in de tweede afbeelding hieronder.


   Draai de stelschroeven niet te vast aan. Stop zodra ze contact maken met de stangen en niet meer gemakkelijk draaien.
10. Bepaal of de handslinger aan de linker- of rechterkant van het bureau komt.

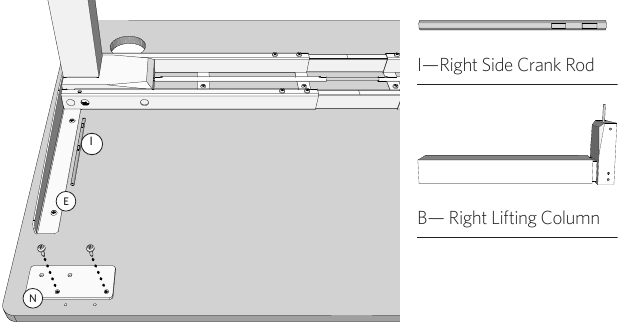

    Handslinger aan de rechterkant
    Steek de lange slingerstang (160 mm) in de slingaansluiting op de rechter hefkolom en zorg ervoor dat de verhoogde inkepingen in de poot komen.

    of

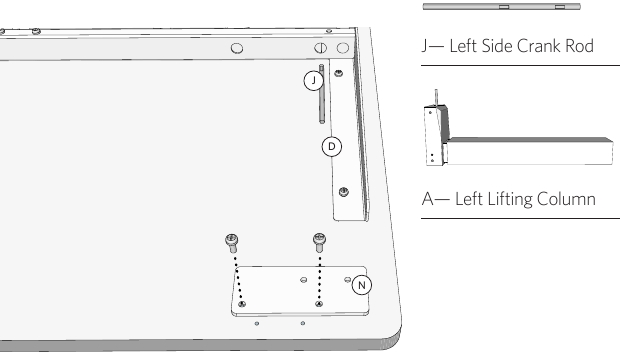

    Handslinger aan de linkerkant
    Steek de korte slingerstang (125 mm) in de slingaansluiting op de linker hefkolom en zorg ervoor dat de verhoogde inkepingen in de poot komen.

    Gebruik de twee (2) houtschroeven om de adapterplaat te bevestigen en zorg ervoor dat het "R"- of "L"-label overeenkomt met de door u gekozen richting. Als u een Jarvis-bureaublad hebt, gebruikt u hiervoor de breed gespreide voorgeboorde gaten.

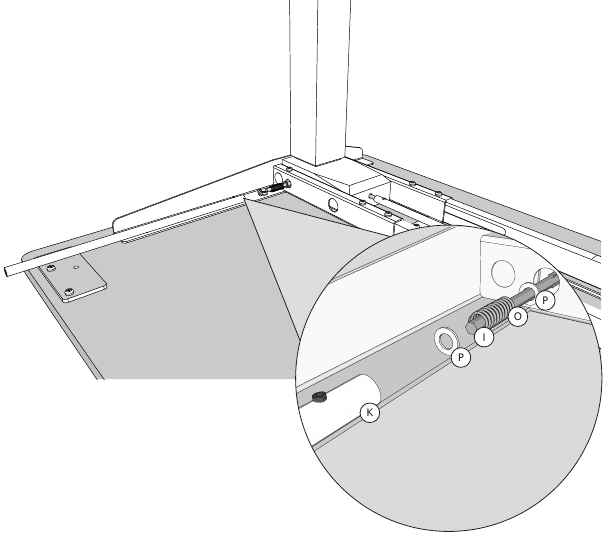

11. Schuif een slingerring, vervolgens de slingerveer zelf en vervolgens de tweede ring op de slingerstang, zoals weergegeven.


12. Richt de slingermof zo dat de stelschroef zich het dichtst bij de poot bevindt en naar boven wijst en schuif hem op de slingerstang.
    Schuif de handslinger helemaal in de slingermof en zorg ervoor dat de pin op de handslingerstang is uitgelijnd met de inkeping in de slingermof, zoals weergegeven, en plaats de plastic boogvormige slingerbus op de slingermof.



    De handslinger kan niet rechtstreeks op het bureaublad worden bevestigd!

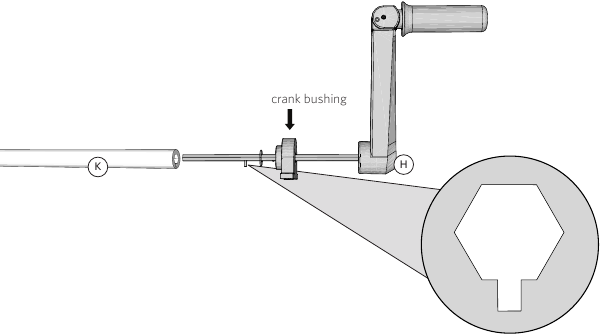

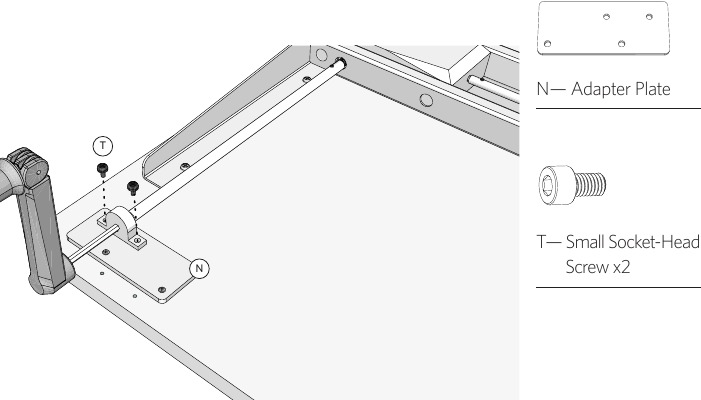

13. Bevestig de plastic slingerbus aan de adapterplaat met behulp van de twee (2) kleine inbuskopschroeven.

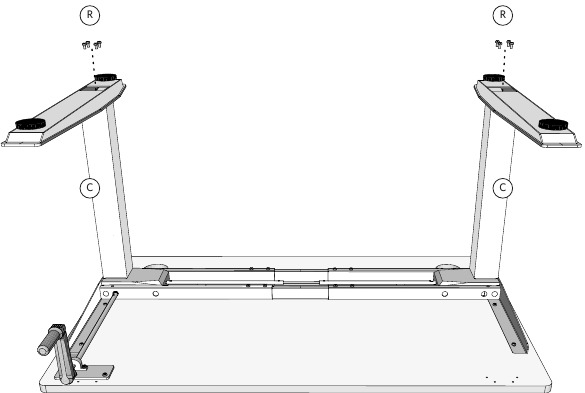

14. Bevestig de voeten losjes aan de onderkant van de hefkolommen met vier (4) middelgrote machineschroeven per voet. Zodra alle schroeven op hun plaats zitten, draait u ze helemaal vast in een X-patroon.


15. Controleer dubbel of alle schroeven overal op het bureau vastzitten.
16. Til het bureau met een vriend op en draai het voorzichtig op zijn poten, en pas op dat u geen gewicht op de handslinger legt. Stel vervolgens de vooraf geïnstalleerde nivelleringsglijders op de poten naar behoefte af.
    Inklapbare handgreep
    Schuif en draai de handslinger onder het bureau voor handige slingeropslag. Pas op dat u uw hand niet beknelt bij het omdraaien van de handgreep.


Uw eigen bureaublad gebruiken

Limieten voor bladgrootte:
Minimum: 48" x 30"
Maximum: 70" x 30"
Gebruik de volgende richtlijnen om uw frame op de juiste manier op uw bureaublad te plaatsen en zorg voor de juiste ruimte voor het slingermechanisme.

Positie van links naar rechts:
Onze ervaring is dat bureaus de beste stabiliteit van links naar rechts hebben wanneer hun poten zo ver mogelijk uit elkaar zijn geïnstalleerd. Op onze eigen slingerbureaus laten we aan elke kant een overhang van 2,5 cm over. Om dit te bereiken, installeren we de schroeven van de zijbeugel 5 cm van de zijrand van het bureaublad.
Door de gaten minstens 5 cm van de zijkanten te plaatsen, wordt de kans kleiner dat uw bureaublad splijt tijdens het boren, hoewel dit kan variëren afhankelijk van het materiaal dat u hebt gekozen om te gebruiken.
Afhankelijk van de structurele integriteit van uw bureaublad kunt u meer dan 2,5 cm over de zijbeugels laten hangen, maar een overhang van 10 cm aan beide zijden wordt niet aanbevolen.

Positie van voor naar achter:
Het voorste gat op de zijbeugel moet zich 18,4 cm achter de voorkant van uw bureaublad bevinden om te passen op de lengte van de slingergreep en het mechanisme.
We raden een maximale bladdiepte van 76 cm aan. Om te voorkomen dat het slingermechanisme aan de voorkant wordt gehinderd, zou een dieper blad extra overhang aan de achterkant van het bureau toevoegen. Dit zou het zwaartepunt van het bureau in gevaar brengen, vooral met de toevoeging van gewicht van computermonitoren, enz.

Uitzetten

De gemakkelijkste manier om uw eigen bureaublad op Jarvis te positioneren, is door het frame gedeeltelijk te monteren en het als sjabloon te gebruiken. Deze gedeeltelijke montage is gemakkelijker te manoeuvreren dan het hele frame en stelt u in staat om precies te zien hoe de dingen op één lijn liggen en waar alle gaten moeten komen.
Leg uw bureaublad op een zachte werkplek met de onderkant naar boven en de voorkant van het bureaublad naar u toe. Zonder de hefkolommen bevestigt u de zijbeugels aan de frame-uiteinden zoals weergegeven in stappen 2 en 3.
Schuif de middenrails in de frame-uiteinden. Plaats de frame-montage op de onderkant van uw bureaublad, met de schroefgaten in de zijbeugels 5-13 cm van de randen van het blad (met een overhang van 2,5-10 cm). Het voorste schroefgat van de zijbeugel moet zich 18,4 cm van de voorste (naar de gebruiker gerichte) rand van het bureaublad bevinden.
Het onderstaande voorbeeld toont een bureaublad van 76 cm x 142 cm met de frame-montage correct gepositioneerd:

We weten nu waar alle frameschroeven moeten worden geplaatst. Deuk het middelpunt van elk gat in met de punt van een kruiskopschroevendraaier — dit is nauwkeuriger en permanenter dan het gebruik van een stift of potlood.
Positioneer vervolgens de adapterplaat 2,5 cm achter de voorkant van het bureaublad en X,8 cm van de zijkant van het blad, waarbij X de centimeters blad-overhang is. b.v.
2,5 cm overhang: plaat moet zich 3,3 cm van de zijkant van het bureaublad bevinden
5 cm overhang: plaat moet zich 5,8 cm van de zijkant van het bureaublad bevinden
7,6 cm overhang: plaat moet zich 8,4 cm van de zijkant van het bureaublad bevinden
10 cm overhang: plaat moet zich 10,9 cm van de zijkant van het bureaublad bevinden

Raadpleeg stap 10 voor de juiste richting van de adapterplaat. De onderstaande afbeelding toont een rechterhandslinger, met 2,5 cm blad-overhang.
Deuk het middelpunt van elk gat in met de punt van een kruiskopschroevendraaier, zoals voorheen. Demonteer de frame-onderdelen en keer terug naar de standaard montage-instructies.

Zorg ervoor dat het bureaublad geen contact maakt met obstakels of muren.
Zorg ervoor dat alle snoeren een geschikte lengte hebben om het volledige hoogteverstelbereik te kunnen accommoderen.
Ga niet zitten of staan op het bureauframes. Kruip of lig niet onder het bureauframes.
Plaats geen objecten die hoger zijn dan 63 cm onder het bureau.
Wees voorzichtig dat u uw hand niet beknelt bij het gebruik van de handgreep.
De bureauhoogte is verstelbaar, zodat deze op de meest ergonomisch geschikte hoogte kan worden geplaatst. Elke andere bewerking is op eigen risico van de gebruiker.
De fabrikant aanvaardt onder geen enkele omstandigheid garantieclaims of aansprakelijkheidsclaims voor schade veroorzaakt door onjuist gebruik of behandeling van het bureauframes.
Lees deze handleiding zorgvuldig door. Als dit bureau wordt doorverkocht, geef deze handleiding dan aan de nieuwe eigenaar.
