Polaris PB4-60 handleiding

Algemene beschrijving

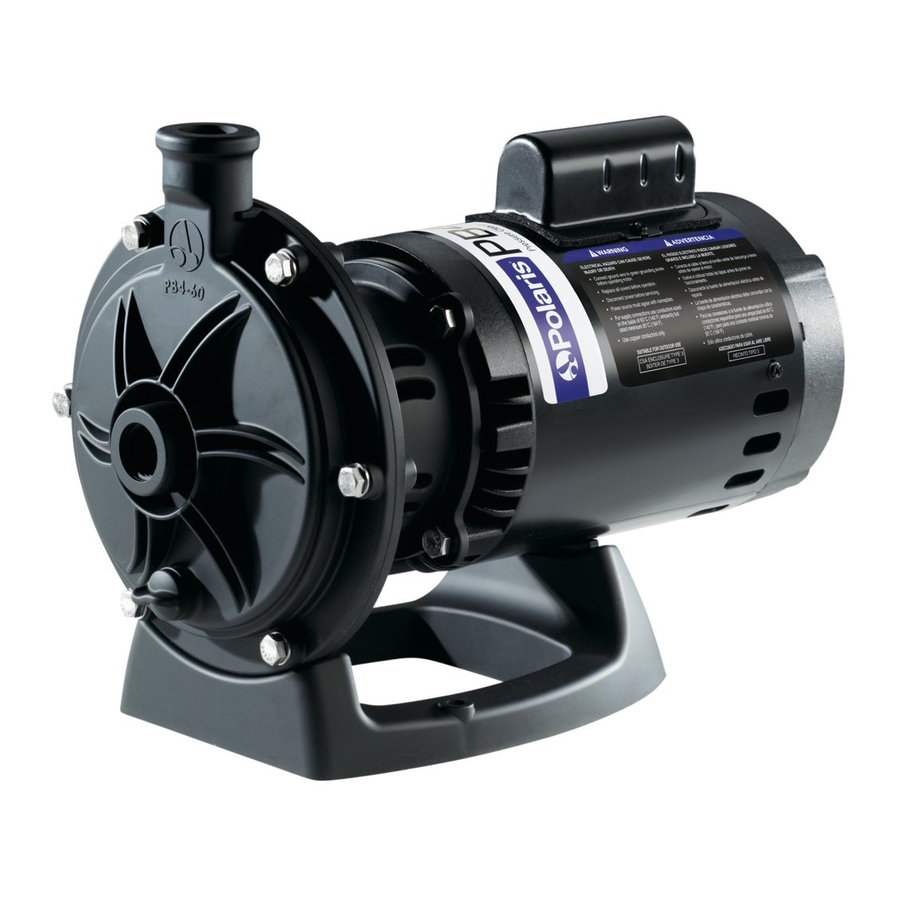

Beschrijving

De Polaris boosterpomp, PB4-60, levert water onder hoge druk aan de Polaris zwembadreiniger om de efficiëntie van de reiniger te optimaliseren. De pomp is niet zelfaanzuigend en mag alleen worden gebruikt als de filtratiepomp van het zwembad aan staat.

Als de boosterpomp wordt gebruikt zonder een filtratiepomp, zal de boosterpomp beschadigd raken. Onjuiste bediening van de boosterpomp maakt de garantie ongeldig.

Voorbereiding

1. Controleer bij ontvangst van de pomp de doos op schade. Open de doos en controleer de pomp op verborgen schade, zoals barsten, deuken of een verbogen basis. Als er schade wordt geconstateerd, neem dan contact op met de verzender of distributeur waar u de pomp hebt gekocht.
2. Inspecteer de inhoud van de doos en controleer of alle onderdelen aanwezig zijn. Zie paragraaf Vervangingsonderdelenlijst.

Installatie

Elektrische installatie

Spanningscontroles

De juiste spanning, zoals gespecificeerd op het gegevensplaatje van de pomp, is noodzakelijk voor een goede werking en een lange levensduur van de motor. Een onjuiste spanning vermindert het vermogen van de pomp en kan oververhitting veroorzaken, de levensduur van de motor verkorten en leiden tot hogere elektriciteitsrekeningen.
Het is de verantwoordelijkheid van de elektricien om de bedrijfsspanning van het gegevensplaatje aan de pomp te leveren door te zorgen voor de juiste circuit- en draadmaten voor deze specifieke toepassing.
De National Electrical Code^® (NEC^®, NFPA-70^®) vereist dat alle zwembadpompcircuits worden beschermd met een aardlekschakelaar (GFCI). Daarom is het ook de verantwoordelijkheid van de elektricien om ervoor te zorgen dat het pompcircuit voldoet aan deze en alle andere toepasselijke vereisten van de National Electrical Code (NEC) en alle andere toepasselijke installatievoorschriften.

Het niet leveren van de gegevensplaatspanning (binnen 10%) tijdens bedrijf zal ervoor zorgen dat de motor oververhit raakt en de garantie vervalt.

Aarding en potentiaalvereffening

1. Het motorframe moet worden geaard op een betrouwbaar aardingspunt met behulp van een massieve koperen geleider, nr. 8 AWG (8,4 mm²) of groter. In Canada moet nr. 6 AWG (13,3 mm²) of groter worden gebruikt. Als de pomp is geïnstalleerd binnen 1,5 meter van de binnenwanden van het zwembad, de spa of de hot tub, moet het motorframe worden verbonden met alle metalen delen van het zwembad, de spa of de hot tub-structuur en met alle elektrische apparatuur, metalen leidingen en metalen buizen binnen 1,5 meter van de binnenwanden van het zwembad, de spa of de hot tub.
2. Verbind de motor met de meegeleverde externe aansluiting.

Om het risico op materiële schade, ernstig persoonlijk letsel en/of overlijden te vermijden, moet u altijd de stroombron loskoppelen voordat u aan een motor of de aangesloten belasting werkt.

Om het risico op materiële schade, ernstig persoonlijk letsel en/of overlijden te vermijden, moet u ervoor zorgen dat de bedieningsschakelaar of de tijdschakelaar op een toegankelijke plaats is geïnstalleerd, zodat de apparatuur kan worden uitgeschakeld in het geval van een storing in de apparatuur of een losse leidingfitting. Deze locatie mag zich niet in hetzelfde gebied bevinden als de zwembadpomp, het filter en andere apparatuur.

De pomp moet permanent worden aangesloten op een apart elektrisch circuit. Er mag geen andere apparatuur, verlichting, apparaten of stopcontacten op het pompcircuit worden aangesloten, met uitzondering van apparaten die mogelijk gelijktijdig met de pomp moeten werken, zoals een chloordoseerapparaat of verwarming.

Elektrisch

Tabel 1. Maximale draaddikte en overstroombeveiliging

Elektrische bedrading

1. De pompmotor moet veilig en voldoende worden geaard met behulp van de meegeleverde groene schroef. Aarden voordat u probeert verbinding te maken met een elektrische voeding. Niet aarden op een gastoevoerleiding.
2. De draaddikte moet voldoende zijn om de spanningsval tijdens het opstarten en de werking van de pomp te minimaliseren. Zie Tabel 1 voor draaddiktes.
3. Isoleer alle verbindingen zorgvuldig om aarding of kortsluiting te voorkomen. Scherpe randen op klemmen vereisen extra bescherming. Om te voorkomen dat draadmoeren losraken, plakt u ze vast met een geschikte, vermelde (UL^®, ETL^®, CSA^®) elektrische isolatietape. Voor de veiligheid en om te voorkomen dat er verontreinigingen binnendringen, plaatst u alle deksels van de leidingen en de klemmenkast terug. Forceer geen verbindingen in de leidingkast.
4. Raadpleeg het diagram op het gegevensplaatje van de motor om de interne bedrading van de pompmotor voor de juiste spanning te configureren.
5. De startstroom van de boosterpompmotor kan meer dan 15 ampère bedragen op een 115 VAC-spanningslijn. Het wordt aanbevolen om een 20 ampère serviceonderbreker te gebruiken voor de pomp die is aangesloten op 115 VAC.
6. De boosterpompmotor is in de fabriek bedraad voor 230 volt, maar kan worden bedraad voor 115 of 230 volt. Om opnieuw te bedraden naar 115 volt, volgt u de instructies op het naamplaatje op de achterkant van de motor of het maatplaatje aan de zijkant van de motor.
7. Een aparte tijdschakelaar (naast de tijdschakelaar van het filtratiesysteem) wordt aanbevolen om de aan/uit-functies van de boosterpomp te regelen. Er kan ook een handmatige schakelaar worden gebruikt.
8. Als er een tijdschakelaar wordt gebruikt, stel deze dan zo in dat de pomp minstens een half uur nadat de zwembadfiltratiepomp is ingeschakeld, wordt ingeschakeld en zet de pomp minstens een half uur voordat de filtratiepomp wordt uitgeschakeld, uit. Controleer de instellingen van de tijdschakelaar periodiek om er zeker van te zijn dat ze correct zijn gesynchroniseerd.

Leidingen

Wees voorzichtig om de leidingfittingen op de inlaat of uitlaat van de boosterpomp niet te strak aan te draaien. Te strak aandraaien kan ervoor zorgen dat de behuizing barst.

Vereisten

De Polaris Booster Pump heeft een speciale retourleiding nodig. Sluit de boosterpomp aan op het systeem zodat deze altijd wordt gevoed door de filtratiepomp.

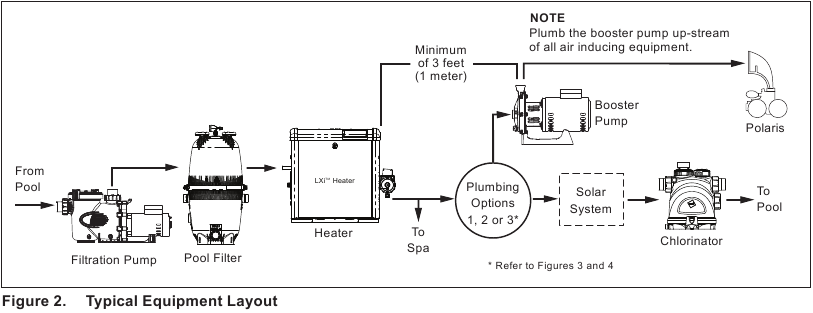

Raadpleeg Afbeelding 2 en houd u aan de volgende richtlijnen voor specifieke apparatuur om een goede werking van de pomp en de reiniger te garanderen.

1. Sluit de speciale leiding stroomopwaarts van alle luchtinducerende apparatuur aan.
2. Als er een verwarming op het systeem is geïnstalleerd, sluit u de inlaat voor de boosterpomp aan op de retourleiding stroomafwaarts en op minstens 1 meter van de verwarmingsafvoer. Zie Afbeelding 2. Sluit de boosterpompinlaat niet aan op het gedeelte van 1 meter van de warmteafvoerende leiding die rechtstreeks uit de verwarming komt.
3. Sommige zonneverwarmingssystemen gebruiken de volledige waterstroom wanneer de panelen van lucht worden ontdaan. Als de pomp tijdens het ontluchten van zonnepanelen in een leiding zonder stroming is geïnstalleerd, installeert u een automatische override om de pomp uit te schakelen.
4. Sluit de boosterpompinlaat hoger, stroomopwaarts en zo ver mogelijk van een chlorinator aan.

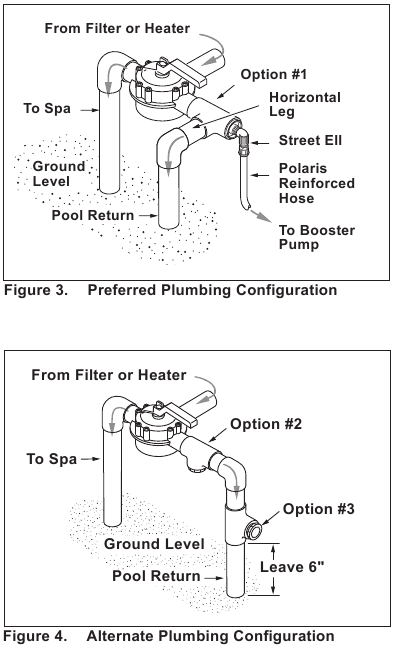

Leidingafmetingen

1. Gebruik stijve PVC-buis met een minimale diameter van 3/4", 1-1/2" wordt aanbevolen, voor de speciale retourleiding. Flexibele PVC-buizen worden niet aanbevolen voor de speciale zwembadretourleiding onder de grond, omdat deze kan worden beschadigd door uitzetting en beweging veroorzaakt door de stijging van de pompdruk.

2. De aansluitlijn van de boosterpompinlaat moet minimaal 3/4" buis zijn. De Softube Quick Connect-fittingen zijn alleen ontworpen om te werken met de Polaris-versterkte slang (onderdeelnummer P19).
3. Sluit niet aan op de bovenkant van een horizontale leiding.
4. Gebruik 90° straathoeken om bochten en lussen in de Polaris-versterkte slang te minimaliseren.

Pomplocatie

1. Zodiac Pool Systems, Inc. raadt aan om de pomp binnen 30 cm boven het waterniveau te installeren. De pomp mag niet meer dan een paar meter boven het waterniveau van het zwembad worden geplaatst.
2. Als de pomp zich onder het waterniveau bevindt, moeten er afsluiters op zowel de zuig- als de retourleidingen worden geïnstalleerd om terugstroming van zwembadwater tijdens routine- of vereist onderhoud te voorkomen.

   Sommige Safety Vacuum Release System-apparaten (SVRS) zijn niet compatibel met de installatie van terugslagkleppen. Als het zwembad een SVRS-apparaat heeft, moet u controleren of het veilig blijft werken wanneer er terugslagkleppen zijn geïnstalleerd.
3. De pomp en andere circulatieapparatuur moeten zich op meer dan 1,5 meter van het water bevinden. Kies een locatie die bochten in de leidingen minimaliseert.
   OPMERKING
   In Canada moet de pomp zich op minimaal 3,0 meter [ongeveer 10 voet] van het water bevinden (CSA C22.1).
4. De pomp moet op een stevige fundering worden geplaatst die niet trilt. Om de kans op trillingsgeluid verder te verminderen, moet u de pomp aan de fundering vastbouten.
   OPMERKING
   Zodiac^® raadt aan om de pomp rechtstreeks aan de fundering vast te bouten.
5. De pompfundering moet een adequate afwatering hebben om te voorkomen dat de motor nat wordt. De pomp moet worden beschermd tegen regen en zon.
6. Er is voldoende ventilatie vereist om de pomp normaal te laten werken. Alle motoren genereren warmte die moet worden afgevoerd door voldoende ventilatie te bieden.
7. Zorg voor toegang voor toekomstig onderhoud door een vrije ruimte rond de pomp te laten. Laat voldoende ruimte boven de pomp over voor onderhoud.
8. Als de apparatuur zich onder een afdak bevindt, zorg dan voor voldoende verlichting.

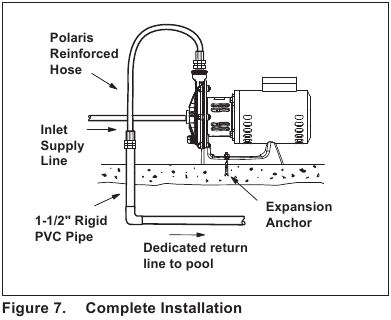

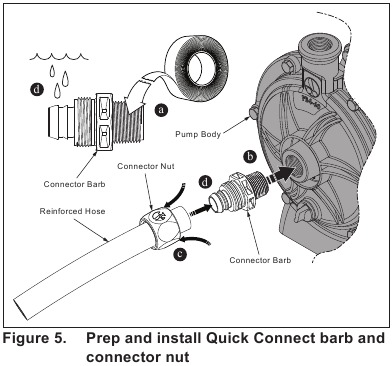

De pomp installeren

1. Monteer de pomp met behulp van twee (2) betonnen expansieankers om de stabiliteit te garanderen.
2. Breng vier (4) tot zes (6) wikkelingen Teflon^®-tape aan op de taps toelopende schroefdraad van de verbindingsstuk.


   Er mag NOOIT pijpdichtmiddel worden gebruikt op de schroefdraad van de fittingen. Pijpdichtmiddel zal het plastic ernstig verzwakken, waardoor lekkage ontstaat en het plastic kan breken. DRAAI NIET TE VAST AAN.
3. Draai de taps toelopende schroefdraad van de verbindingsstuk in de poort van de pomp op het pomphuis. Zie Afbeelding 5 (b).
4. Knip de versterkte slang op de vereiste lengte. Zorg ervoor dat de snede schoon en recht is. Vermijd onnodige lussen of bochten in de slang.
5. Schuif de verbindingsmoer op het afgesneden uiteinde van de slang met het schroefdraaduiteinde naar het afgesneden uiteinde van de slang. Zie Afbeelding 5 (c).
6. Breng water aan op de verbindingsstuk om de slang over de fittingen te schuiven. Duw de afgesneden rand van de slang volledig op de verbindingsstuk. Zie Afbeelding 5 (d).
7. Schuif/draai de verbindingsmoer naar de fitting om de schroefdraad correct in te schakelen, kruis de schroefdraad van de verbindingsmoer niet. Draai de verbindingsmoer vast totdat de schroefdraad niet meer zichtbaar is (opening van ongeveer 1/8" of iets minder dan de breedte van twee dubbeltjes), of totdat deze het oppervlak van de fitting raakt.


Installatieaanbevelingen

1. Als de pomp zich onder het waterniveau bevindt, moeten er afsluiters aan beide zijden van de pomp worden geïnstalleerd om terugstroming van zwembadwater tijdens routine- of vereist onderhoud te voorkomen.
2. Om problemen bij het vullen te voorkomen, installeert u de zuigleiding zonder hoge punten (boven de inlaat van de pomp - omgekeerde "U"s in de leidingen), die lucht kunnen vasthouden.
3. De leidingen moeten goed worden ondersteund en niet geforceerd worden samengevoegd waar constante spanning wordt ervaren.
4. Gebruik altijd kleppen van de juiste grootte. Jandy^® Pro Series-omleidingskleppen en kogelkranen hebben doorgaans de beste stroomcapaciteit .

5. Gebruik zo weinig mogelijk fittingen. Elke extra fitting heeft het effect dat de apparatuur verder van het water wordt verplaatst.

OPMERKING
Als er meer dan 10 zuigfittingen nodig zijn, moet de leidingmaat worden vergroot.

Controleer de waterstroom

OPMERKING
Deze pomp moet een minimale uitlaatdruk van 45 psi hebben. Een lagere druk kan een overstroomtoestand van de motor veroorzaken.
Nadat het systeem is aangesloten, controleert u de waterstroom naar de boosterpomp door de inlaattoevoerleiding bij de boosterpomp los te koppelen en vervolgens de filtratiepomp in te schakelen. Er moet water uit de leiding stromen.
Als er geen waterstroom is, controleert u het volgende:

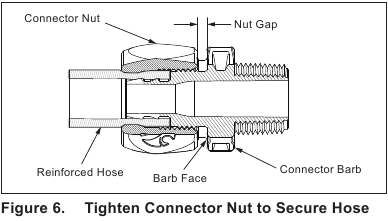

1. Controleer of de installatie correct is. Raadpleeg Afbeelding 6.
2. Gebruik kleinere oogbalfittingen in de zwembadretourleidingen of sluit een retourleiding aan.

Zodra de stroom is vastgesteld, is de pomp klaar voor gebruik.

Voer een druktest uit

Bij het uitvoeren van een druktest op een systeem met water, wordt er vaak lucht in het systeem opgesloten tijdens het vulproces. Deze lucht wordt samengeperst wanneer het systeem onder druk wordt gezet. Als het systeem defect raakt, kan deze opgesloten lucht puin met hoge snelheid voortstuwen en letsel veroorzaken. Er moeten alle mogelijke inspanningen worden geleverd om opgesloten lucht te verwijderen, inclusief het openen van de ontluchtingsklep op het filter en het losdraaien van het deksel van de pompmand op de filterpomp tijdens het vullen van de pomp.

Opgesloten lucht in het systeem kan ervoor zorgen dat het filterdeksel eraf wordt geblazen, wat kan leiden tot de dood, ernstig persoonlijk letsel of materiële schade. Zorg ervoor dat alle lucht goed uit het systeem is verwijderd voordat u het in gebruik neemt. GEBRUIK GEEN PERSLUCHT OM EEN DRUKTEST UIT TE VOEREN OF OP LEKKAGES TE CONTROLEREN.

Bij het uitvoeren van een druktest op het systeem met water is het erg belangrijk om ervoor te zorgen dat het deksel van de pompmand op de filterpomp volledig vastzit.

Voer geen druktest uit boven 35 PSI. Druktesten moeten worden uitgevoerd door een getrainde zwembadprofessional. Circulatieapparatuur die niet correct is getest, kan defect raken, wat kan leiden tot ernstig letsel of materiële schade.

1. Vul het systeem met water en wees voorzichtig om opgesloten lucht te verwijderen.
2. Zet het systeem met water onder druk tot niet meer dan 35 PSI.
3. Sluit de klep om onder druk staand water in het systeem op te sluiten.
4. Observeer het systeem op lekkages en/of drukverval.
5. Neem voor technische ondersteuning contact op met de technische ondersteuning van Zodiac^® op 800.822.7933.

Werking

Opstarten

Laat de boosterpomp nooit zonder water draaien. Als de pomp langere tijd "droog" draait, kan dit ernstige schade aan zowel de pomp als de motor veroorzaken en vervalt de garantie.

Laat de boosterpomp nooit draaien zonder dat de reiniger is aangesloten. Als de pomp draait zonder dat de reiniger is aangesloten, raakt de waaier van de pomp beschadigd en vervalt de garantie.
Als dit een nieuwe zwembadinstallatie is, zorg er dan voor dat alle leidingen vrij zijn van bouwafval en correct op druk zijn getest. Het filter moet worden gecontroleerd op een correcte installatie, waarbij alle aansluitingen en klemmen stevig vastzitten volgens de aanbevelingen van de fabrikant.

Om het risico op schade of letsel te voorkomen, moet u controleren of alle stroom is uitgeschakeld voordat u met deze procedure begint.

1. Schakel de filtratiepomp IN.
2. Open de filterdrukontlasting om de systeemdruk te ontlasten totdat er water uitkomt.
3. Als de filterpomp zich onder het waterniveau van het zwembad bevindt, wordt de pomp door het openen van de filterdrukontlastklep gevuld met water.
4. Zodra alle lucht het filter heeft verlaten, sluit u de drukontlastklep.
5. Schakel de stroom naar de boosterpomp in. Schakel vervolgens de boosterpomp in.
6. De boosterpomp moet aanzuigen. De tijd die nodig is om aan te zuigen, is afhankelijk van de hoogte en de lengte van de leiding die op de aanzuigleiding is gebruikt. Zie Sectie Controleer de waterstroom voor de juiste hoogte en pijpgrootte.
7. Als de boosterpomp niet aanzuigt en alle instructies tot nu toe zijn gevolgd, controleer dan op een aanzuiglek.

Onderhoud

De pomp winterklaar maken

De pomp moet worden beschermd wanneer vriestemperaturen worden verwacht. Als de pomp bevriest, veroorzaakt dit ernstige schade en vervalt de garantie.

Gebruik geen antivriesoplossingen in de zwembad-, spabad- of bubbelbadsystemen! Antivries is zeer giftig en kan het circulatiesysteem beschadigen. De enige uitzondering hierop is propyleenglycol. Neem voor meer informatie contact op met uw plaatselijke zwembad-/spabadwinkel of neem contact op met een gekwalificeerd zwembadservicebedrijf.

1. Laat al het water uit de pomp, systeemapparatuur en leidingen lopen.
2. Verwijder de aftapplug. Bewaar de aftapplug op een veilige plaats en installeer deze opnieuw wanneer het koude seizoen voorbij is. Verlies de o-ring niet. (Aftapplug met o-ringset, R0537000).
3. Houd de motor afgedekt en droog.
   OPMERKING
   Het afdekken van de pomp met plastic zorgt voor condensatie en dit vocht beschadigt de pomp. De beste manier om uw pomp te beschermen, is door een gekwalificeerde servicemonteur of elektricien de elektrische bedrading op de schakelaar of aansluitdoos correct te laten loskoppelen. Zodra de stroom is verwijderd, kunnen de twee (2) snelkoppelingsfittingen worden losgemaakt en kan de pomp binnenshuis worden opgeslagen. Voor de veiligheid en om te voorkomen dat er verontreinigingen binnendringen, installeert u alle kabel- en aansluitkastdeksels opnieuw.
4. Wanneer het systeem opnieuw wordt geopend voor gebruik, moet u ervoor zorgen dat alle leidingen, kleppen, bedrading en apparatuur in overeenstemming zijn met de aanbevelingen van de fabrikant. Besteed speciale aandacht aan het filter en de elektrische aansluitingen.
5. De pomp moet voor het starten worden gevuld; zie Sectie Opstarten.

Productspecificaties en technische gegevens

Lijst met vervangingsonderdelen

Neem contact op met uw dichtstbijzijnde Zodiac^®-dealer om onderdelen voor Polaris^®-pompen te bestellen of aan te schaffen. Als zij u niet kunnen leveren wat u nodig hebt, neem dan contact op met de technische ondersteuning van Zodiac op 800.822.7933 of www.zodiacpoolsystems.com.

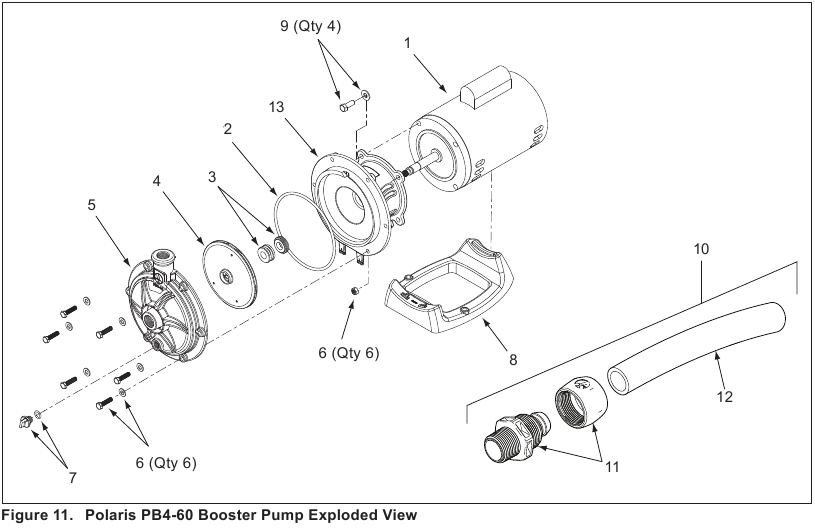

Exploded view van de Polaris PB4-60-boosterpomp

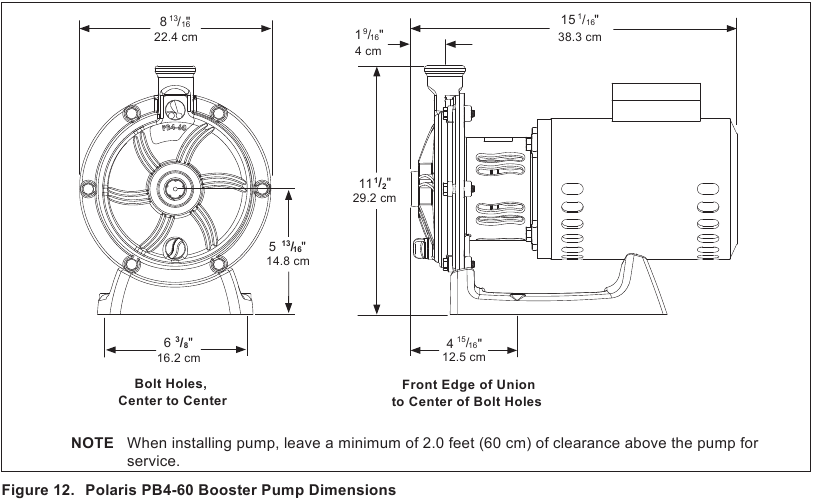

Pompdimesies

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES EN VOLG ALLE INSTRUCTIES

Veiligheidsinstructies

Alle elektrische werkzaamheden moeten worden uitgevoerd door een erkende elektricien en voldoen aan alle nationale, regionale en lokale voorschriften. Bij het installeren en gebruiken van deze elektrische apparatuur moeten altijd elementaire veiligheidsmaatregelen worden genomen, waaronder de volgende:

Om het risico op letsel te verminderen, mogen kinderen dit product niet gebruiken.

Om het risico op schade aan eigendommen of letsel te verminderen, mag u niet proberen de positie van de terugspoelklep (meerpoorts, schuif of volledige doorstroming) te wijzigen terwijl de pomp draait.

Polaris-pompen worden aangedreven door een elektrische hoogspanningsmotor en moeten worden geïnstalleerd door een erkende of gecertificeerde elektricien of een gekwalificeerde zwembadservicemonteur.

RISICO OP ELEKTRISCHE SCHOK, BRAND, PERSOONLIJK LETSEL OF OVERLIJDEN. Sluit alleen aan op een aftakkingscircuit dat is beveiligd door een aardlekbeveiliging (GFCI). Neem contact op met een gekwalificeerde elektricien als u niet kunt controleren of het circuit is beveiligd door een GFCI. Zorg ervoor dat een dergelijke GFCI door de installateur wordt geleverd en regelmatig wordt getest. Om de GFCI te testen, drukt u op de testknop. De GFCI moet de stroom onderbreken. Druk op de resetknop. De stroom moet worden hersteld. Als de GFCI niet op deze manier werkt, is de GFCI defect. Als de GFCI de stroomtoevoer naar de pomp onderbreekt zonder dat de testknop is ingedrukt, vloeit er een aardlekstroom, wat wijst op de mogelijkheid van een elektrische schok. Gebruik de pomp niet. Koppel de pomp los en laat het probleem verhelpen door een gekwalificeerde servicevertegenwoordiger voordat u deze gebruikt.
Vanwege het potentiële risico op brand, elektrische schokken of persoonlijk letsel moeten Zodiac-pompen worden geïnstalleerd in overeenstemming met de National Electrical Code^® (NEC^®), alle lokale elektriciteits- en veiligheidsvoorschriften en de Occupational Safety and Health Act (OSHA^®). Exemplaren van de NEC kunnen online worden besteld bij de National Fire Protection Association (NFPA^®) op www.nfpa.org of bel 617-770-3000, of neem contact op met uw lokale overheidsinspectiebureau.

Onjuist geïnstalleerde apparatuur kan defect raken, wat ernstig letsel of schade aan eigendommen kan veroorzaken.

• Sluit het systeem niet aan op een ongereguleerd stadswatersysteem of een andere externe bron van water onder druk met een druk hoger dan 35 PSI.
• Vastzittende lucht in het systeem kan ervoor zorgen dat het filterdeksel eraf wordt geblazen, wat kan leiden tot de dood, ernstig persoonlijk letsel, of schade aan eigendommen. Zorg ervoor dat alle lucht uit het systeem is voordat u het in gebruik neemt.

Om het risico op ernstig letsel of overlijden te minimaliseren, mag het filter en/of de pomp niet worden blootgesteld aan de druktest van het leidingsysteem.
Lokale voorschriften kunnen vereisen dat het zwembadleidingsysteem wordt onderworpen aan een druktest. Deze vereisten zijn over het algemeen niet bedoeld om van toepassing te zijn op de zwembadapparatuur, zoals filters of pompen.
De Polaris-zwembadapparatuur wordt in de fabriek onder druk getest.
Als de WAARSCHUWING echter niet kan worden opgevolgd en de druktest van het leidingsysteem het filter en/of de pomp moet omvatten, ZORG ER DAN VOOR DAT U DE VOLGENDE VEILIGHEIDSINSTRUCTIES IN ACHT NEEMT:

• Controleer alle klemmen, bouten, deksels, borgringen en systeemaccessoires om er zeker van te zijn dat ze correct zijn geïnstalleerd en zijn vastgezet voor het testen.
• LAAT ALLE LUCHT uit het systeem ontsnappen voor het testen.
• De waterdruk voor de test mag NIET MEER DAN 35 PSI BEDRAGEN.
• De watertemperatuur voor de test mag NIET HOGER ZIJN DAN 100°F (38°C).
• Beperk de test tot 24 uur. Controleer na de test visueel of het systeem klaar is voor gebruik.

LET OP: Deze parameters zijn alleen van toepassing op Zodiac-apparatuur. Raadpleeg voor niet-Zodiac-apparatuur de fabrikant van de apparatuur.

Gemorste chemicaliën en dampen kunnen de zwembad-/spa-apparatuur aantasten. Corrosie kan ervoor zorgen dat filters en andere apparatuur defect raken, wat kan leiden tot ernstig letsel of schade aan eigendommen. Bewaar geen zwembadchemicaliën in de buurt van uw apparatuur.

Start de pomp niet droog! Als u de pomp gedurende een bepaalde tijd droog laat draaien, veroorzaakt dit ernstige schade en vervalt de garantie.

Deze pomp is bedoeld voor gebruik met permanent geïnstalleerde zwembaden en mag ook worden gebruikt met bubbelbaden en spa's indien zo aangegeven. Niet gebruiken met opbergbare zwembaden. Een permanent geïnstalleerd zwembad is gebouwd in of op de grond of in een gebouw, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag. Een opbergbaar zwembad is zo gebouwd dat het gemakkelijk kan worden gedemonteerd voor opslag en weer in zijn oorspronkelijke staat kan worden gemonteerd.

Niet installeren in een buitenbehuizing of onder de rand van een bubbelbad of draagbare spa. De pomp heeft voldoende ventilatie nodig om de luchttemperatuur lager te houden dan de maximale omgevingstemperatuur die op het typeplaatje van de motor staat vermeld.

Richtlijnen voor het voorkomen van aanzuigbeknelling van zwembadpompen

De aanzuiging van de pomp is gevaarlijk en kan zwemmers beknellen en verdrinken of hun ingewanden verwijderen. Gebruik of bedien geen zwembaden, spa's of bubbelbaden als een aanzuigopeningafdekking ontbreekt, gebroken of los zit. De volgende richtlijnen geven informatie voor de installatie van de pomp die het risico op letsel bij gebruikers van zwembaden, spa's en bubbelbaden minimaliseert:
Bescherming tegen beknelling - Het pompaanzuigsysteem moet bescherming bieden tegen de gevaren van aanzuigbeknelling.
Aanzuigopeningafdekkingen - Alle aanzuigopeningen moeten correct geïnstalleerde, met schroeven bevestigde afdekkingen hebben. Alle afdekkingen van aanzuigopeningen (afvoeren) moeten worden onderhouden. Afvoerafdekkingen moeten zijn vermeld/gecertificeerd volgens de nieuwste versie van ANSI^®/ASME^® A112.19.8 of de opvolgerstandaard, ANSI/APSP-16. Ze moeten worden vervangen als ze gebarsten, gebroken of vermist zijn.

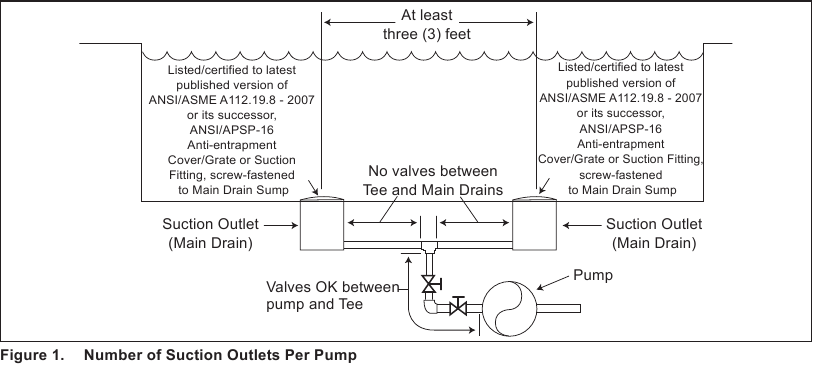

Aantal aanzuigopeningen per pomp - Zorg voor ten minste twee (2) hydraulisch gebalanceerde hoofdafvoeren, met afdekkingen, als aanzuigopeningen voor elke aanzuigleiding van de circulatiepomp. De middelpunten van de hoofdafvoeren (aanzuigopeningen) op één (1) aanzuigleiding moeten minstens drie (3) voet uit elkaar liggen, van middelpunt tot middelpunt. Zie Afbeelding 1.
Het systeem moet zo zijn gebouwd dat er ten minste twee (2) aanzuigopeningen (afvoeren) op de pomp zijn aangesloten wanneer de pomp draait. Als twee (2) hoofdafvoeren echter in één aanzuigleiding lopen, kan de enkele aanzuigleiding worden uitgerust met een klep die beide hoofdafvoeren van de pomp afsluit. Het systeem moet zo zijn geconstrueerd dat afzonderlijk of onafhankelijk afsluiten of isoleren van elke afvoer niet mogelijk is. Zie Afbeelding 1.
Er kunnen meer dan één (1) pomp op een enkele aanzuigleiding worden aangesloten, zolang aan de bovenstaande vereisten is voldaan.
Watersnelheid - De maximale watersnelheid door de aanzuigfitting of afdekking voor elke aanzuigopening moet 1,5 voet per seconde zijn, tenzij de opening voldoet aan de nieuwste versie van ANSI/ASME A112.19.8 of de opvolgerstandaard, ANSI/APSP-16, de standaard voor aanzuigfittingen voor gebruik in zwembaden, peuterbaden, spa's en bubbelbaden. Overschrijd in ieder geval de maximale ontworpen doorstroomsnelheid van de aanzuigfitting niet.
Als 100% van de doorstroming van de pomp afkomstig is van het hoofdafvoersysteem, moet de maximale watersnelheid in het hydraulische aanzuigsysteem van de pomp zes (6) voet per seconde of minder zijn, zelfs als één (1) hoofdafvoer (aanzuigopening) volledig geblokkeerd is. De doorstroming door de resterende hoofdafvoer(en) moet voldoen aan de nieuwste versie van ANSI/ASME A112.19.8 of de opvolgerstandaard, ANSI/APSP-16, de standaard voor aanzuigfittingen voor gebruik in zwembaden, peuterbaden, spa's en bubbelbaden.
Testen en certificering - Aanzuigopeningafdekkingen moeten zijn getest door een nationaal erkend testlaboratorium en moeten voldoen aan de nieuwste versie van ANSI/ASME A112.19.8 of de opvolgerstandaard, ANSI/APSP-16, de standaard voor aanzuigfittingen voor gebruik in zwembaden, peuterbaden, spa's en bubbelbaden.
Fittings - Fittings beperken de doorstroming; voor de beste efficiëntie gebruikt u zo min mogelijk fittings (maar minstens twee (2) aanzuigopeningen). Vermijd fittings die een luchtzak kunnen veroorzaken.
Aanzuigfittingen voor zwembadreinigers moeten voldoen aan de toepasselijke normen van de International Association of Plumbing and Mechanical Officials (IAPMO^®).
