Alpine TEC 106 Handleiding
Inhoud
Uw product monteren en gebruiken
Pak alle onderdelen voorzichtig uit. Controleer of alle onderdelen uit de verpakking zijn verwijderd. Kies een geschikte locatie om te beginnen met de montage.
Onderdelen:
- Bovenste kopstuk (1)
- Kleine schaal (1)
- Schaalafdekking (1)
- Grote schaal (1)
- Pompafdekking (1)
- Metalen connector (1)
- Pomp (1)
- Pomphuis (1)
- Bassin (1)
- Poot (1)
- Onderste pootconnector (1)
- Basis (1)
- Schroeven/ringen (3)

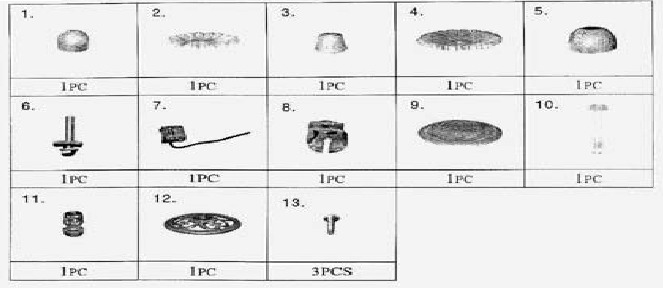

Diagram 1-1
Montage:
Raadpleeg de diagrammen tijdens de montage.

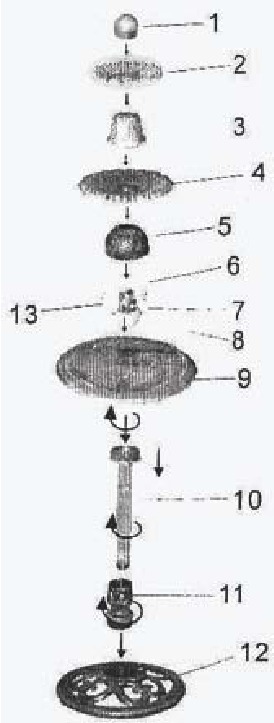

Diagram 1-2
- Voer de pompkabel door de poot (onderdeel 10), de onderste pootconnector (onderdeel 11) en de basis (onderdeel 12). Schroef nu het bassin (onderdeel 9), de poot (onderdeel 10), de onderste pootconnector (onderdeel 11) en de basis (onderdeel 12) aan elkaar vast.
- Plaats de pomp (onderdeel 7) en het pomphuis (onderdeel 8) op het bassin en draai ze vast met de drie schroeven en ringen (onderdeel 13).
- Schroef de metalen connector (onderdeel 6) aan het pomphuis (onderdeel 8). Sluit eerst de metalen connector (onderdeel 6) en de pomp (onderdeel 7) aan en plaats vervolgens de pompafdekking (onderdeel 5) over de pomp (onderdeel 7).
- Plaats de grote schaal (onderdeel 4) bovenop de pompafdekking (onderdeel 5), vervolgens de schaalafdekking (onderdeel 3) over de grote schaal (onderdeel 4), de kleine schaal (onderdeel 2) over de schaalafdekking (onderdeel 3) en vergrendel deze door het bovenste kopstuk (onderdeel 1) vast te schroeven.
- Giet voorzichtig water in de fontein en pas op dat u niet overstroomt en spat. Zorg ervoor dat het water de pomp volledig onderdompelt en dat het water helder loopt tijdens bedrijf. Steek het pompsnoer in uw plaatselijke stopcontact en zorg ervoor dat er geen water in de buurt van de stekker is. Houd de stroombron altijd op een droge plaats.
- OPMERKING: We raden aan om gedistilleerd water te gebruiken om ophoping te voorkomen. De eerste keer dat u de pomp gebruikt, kan het tot 5 minuten duren voordat de lucht volledig is verdwenen en het water goed stroomt.
Probleemoplossing en voorzichtigheid
Als u vragen en/of problemen heeft, neem dan contact op met de winkel waar u deze fontein heeft gekocht.
- Als uw pomp niet werkt
- Controleer de stroomonderbreker of probeer een ander stopcontact om er zeker van te zijn dat de pomp elektrische stroom ontvangt.
- Controleer de pompafvoer en de slangen op knikken en/of verstoppingen
- Eventuele ophopingen die de waterstroom belemmeren, kunnen worden doorgespoeld met een tuinslang
- Controleer de rotor door de voorklep en de plaat te verwijderen om toegang te krijgen tot het waaiergebied. Draai de rotor en zorg ervoor dat de rotor niet vastzit of kapot is
- Als uw pomp "spuwt"
- Controleer het waterniveau om er zeker van te zijn dat de pomp volledig is ondergedompeld en dat er voldoende water in het bassin is om uw fontein te laten werken. Onvoldoende water zorgt ervoor dat uw pomp spuwt
- Als uw pomp abnormaal harde geluiden maakt
- Koppel de pomp los van de stroomvoorziening en verwijder de voorklep en de plaat
- Pak de waaier voorzichtig vast en trek de waaier/rotor-eenheid voorzichtig uit het pomphuis
- Spoel de waaier/rotor-eenheid af en reinig de holte met schoon water. Als er breuk of schade wordt geconstateerd, neem dan contact op met uw plaatselijke detailhandelaar voor onderdelen
![Voorzichtigheid]()
- Haal de pomp altijd uit het stopcontact voordat u hem schoonmaakt en hanteert
- Gebruik alleen schoon water, plaats de fontein en/of onderdelen niet in een andere vloeistof.
- Ververs het water regelmatig en reinig de pomp om hem vrij te houden van micro-organismen
- Koppel het apparaat los en bewaar het op een droge plaats als het gedurende langere tijd niet wordt gebruikt
- Niet gebruiken met water boven 90°F of 30°C
- Til, draag of trek de pomp niet aan het netsnoer o Overschrijd niet de maximale spanning en het maximale wattage op de transformator of pomp
- LAAT DE POMP NOOIT DROOGDRAAIEN
