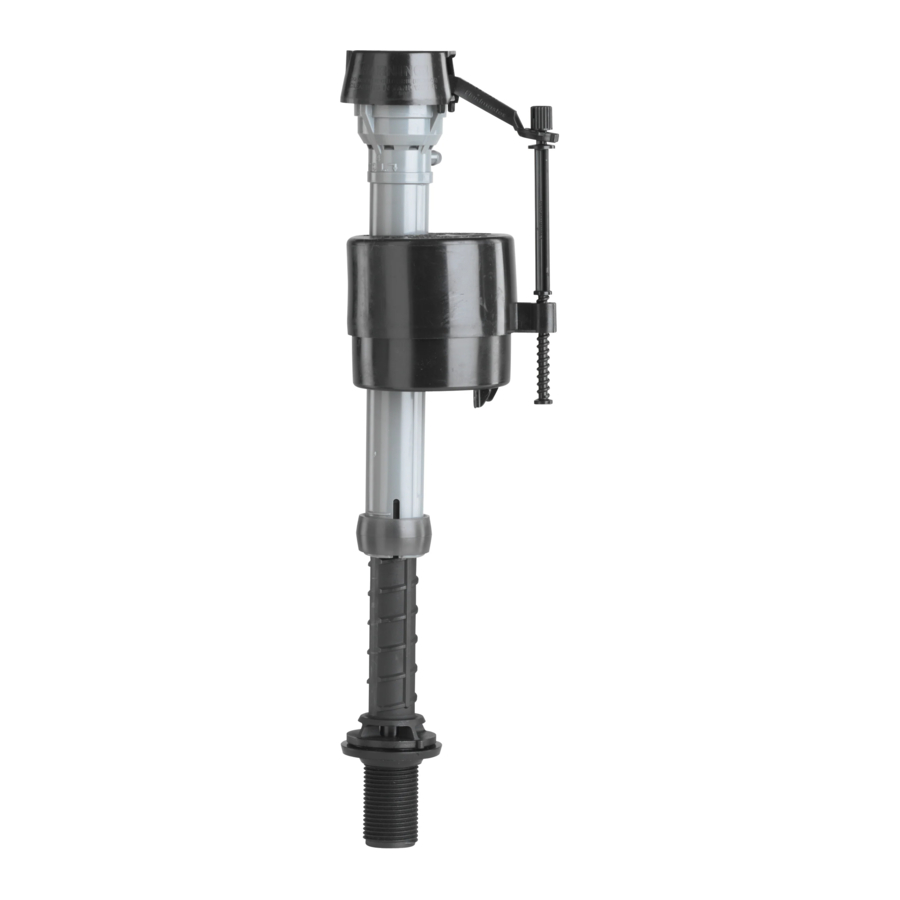

Fluidmaster 400A Handleiding

AAN DE SLAG

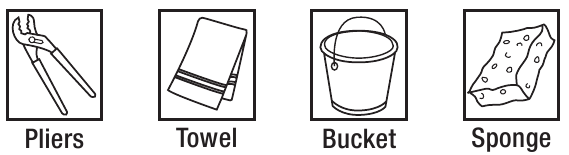

BENODIGD GEREEDSCHAP

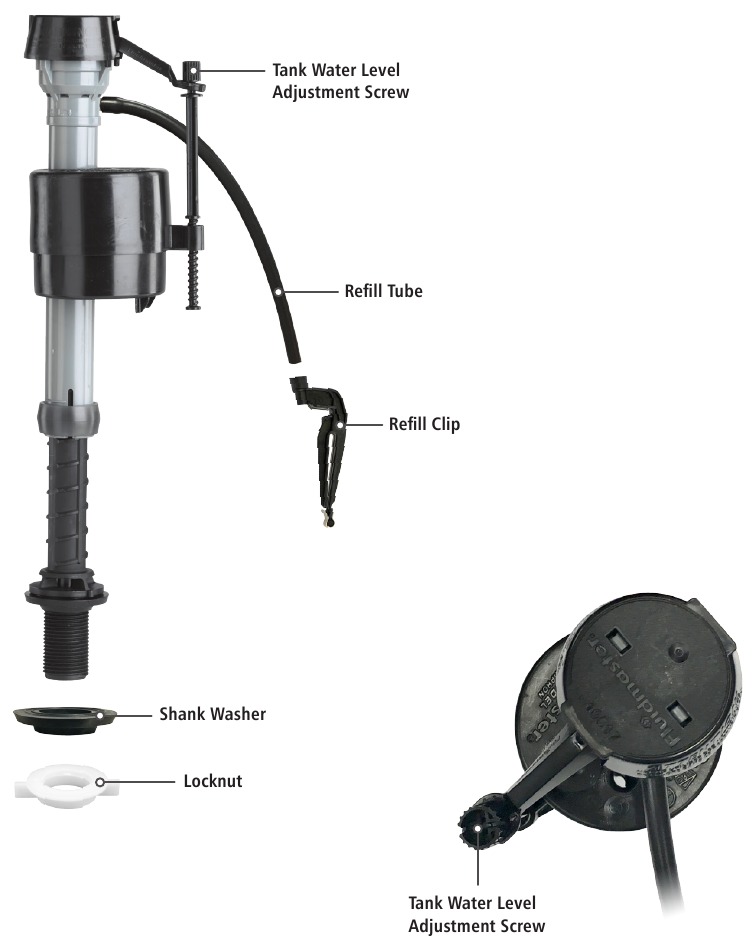

ONDERDELENOVERZICHT

STAP 1: TANK VOORBEREIDEN

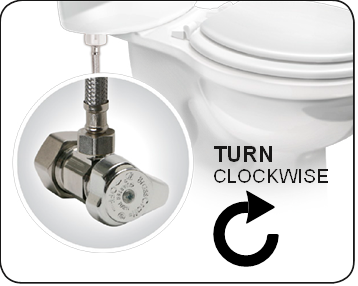

A: WATER AFSLUITEN

B: WATER AFTAPPEN

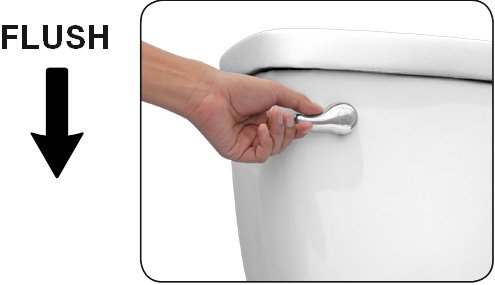

Spoel het toilet door om het meeste water uit de tank af te voeren.

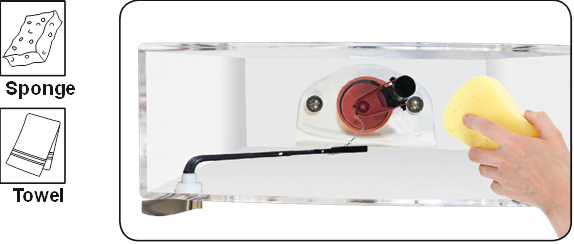

C: GEBRUIK EEN SPONS OF DOEK OM OVERTOLLIG WATER IN DE TANK OP TE ZUIGEN

STAP 2: OUDE VULKRAAN VERWIJDEREN

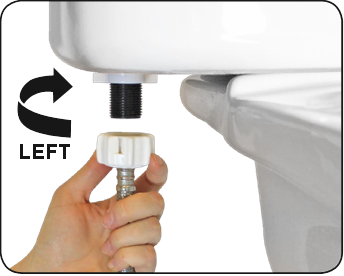

A: CONNECTOR VERWIJDEREN Verwijder de watertoevoerconnector van de onderkant van de vulkraan door de connectormoer naar links (met de klok mee) te draaien.

B: OUDE BORGMOER VERWIJDEREN

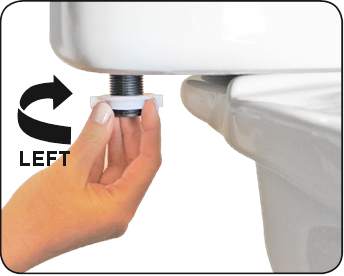

Draai onder de tank de borgmoer naar links (met de klok mee) om deze van de vulkraan te verwijderen.

Tang
(Optioneel)

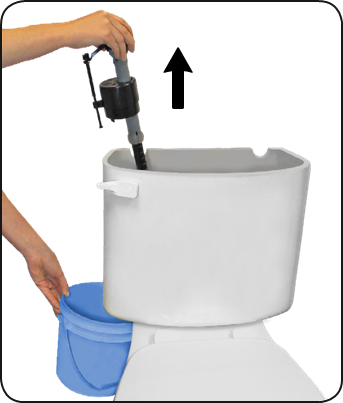

C: OUDE VULKRAAN VERWIJDEREN Laat overtollig water in een emmer lopen door de vulkraan uit de tank te verwijderen.
(Trek de vulkraan omhoog)

Emmer
(Optioneel)

STAP 3: HOOGTE VAN NIEUWE VULKRAAN AANPASSEN

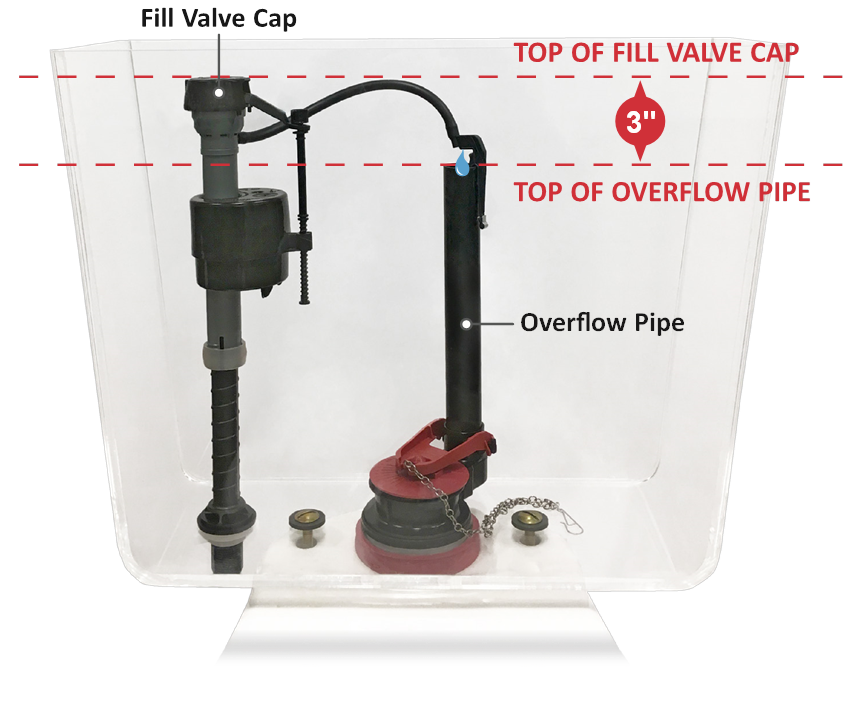

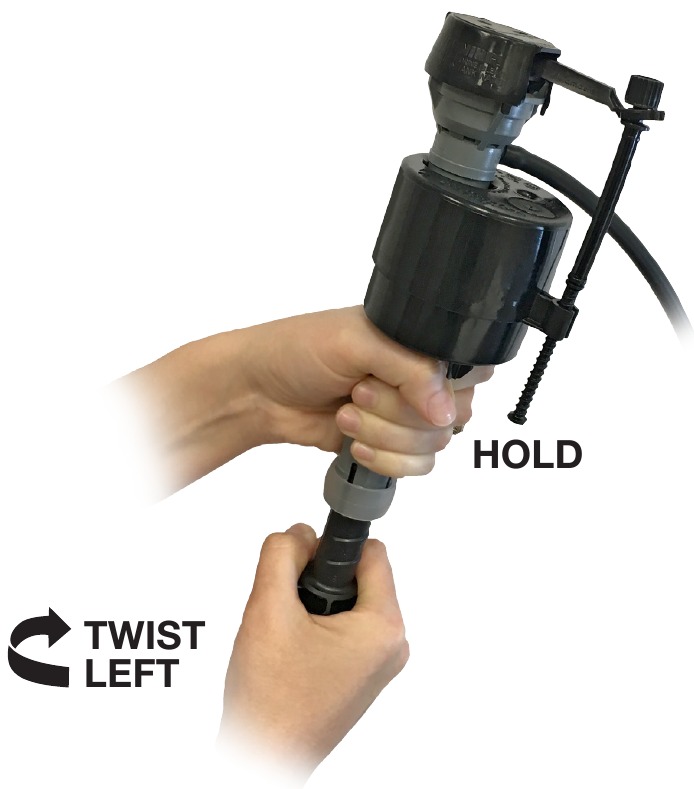

A: DRAAI DE VULKRAAN OM DE HOOGTE AAN TE PASSEN De bovenkant van de vulkraandop moet ongeveer 7,5 cm boven de bovenkant van de overlooppijp uitsteken.

STAP 4: NIEUWE VULKRAAN INSTALLEREN

A: SCHACHTRING INSTALLEREN Trek omhoog naar de bovenkant van de schacht.

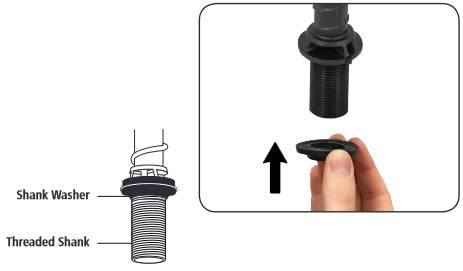

* Plaats de schachtring op de schroefdraad van de vulkraan. BREDE KANT NAAR BOVEN.

B: PLAATS DE VULSLANG EERST OP DE VULOPENING

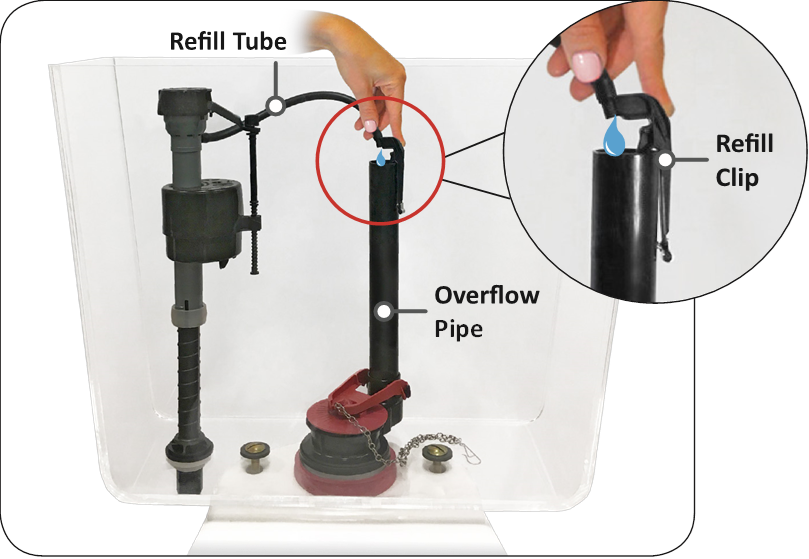

C: BEVESTIG DE VULCLIP AAN DE OVERLOOPPIJP

D: PLAATS DE VULKRAAN
Plaats de vulslang naar de overlooppijp gericht.

E: BORGMOER INSTALLEREN
Schroef de borgmoer naar rechts (tegen de klok in) op de vulkraanschacht (onder de tank)

F: BEVESTIG DE VULSLANG AAN DE VULCLIP
Opmerking: Als de vulslang te lang is, knip deze dan af.

STAP 5: LAATSTE STAPPEN

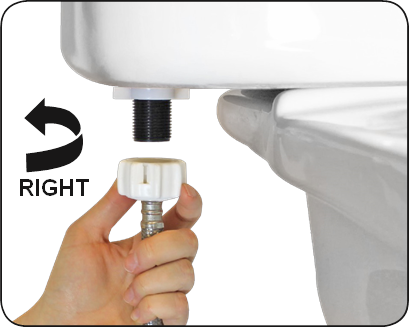

A: BEVESTIG DE WATERTTOEVOERCONNECTOR AAN DE VULKRAAN
Draai naar rechts (tegen de klok in)

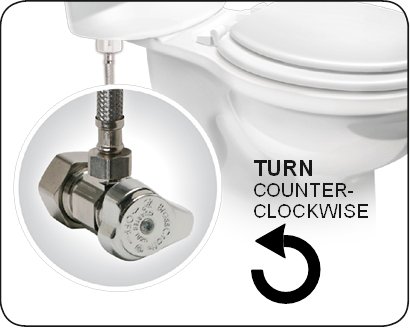

B: WATER AANZETTEN Controleer op lekkages. (Zie Probleemoplossing voor oplossingen voor lekkages)

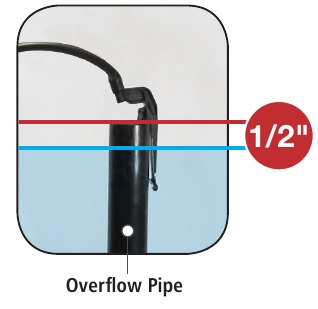

C: WATERNIVEAU

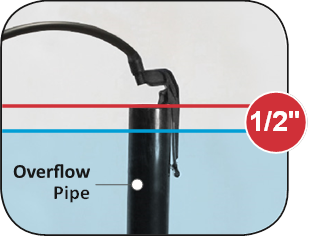

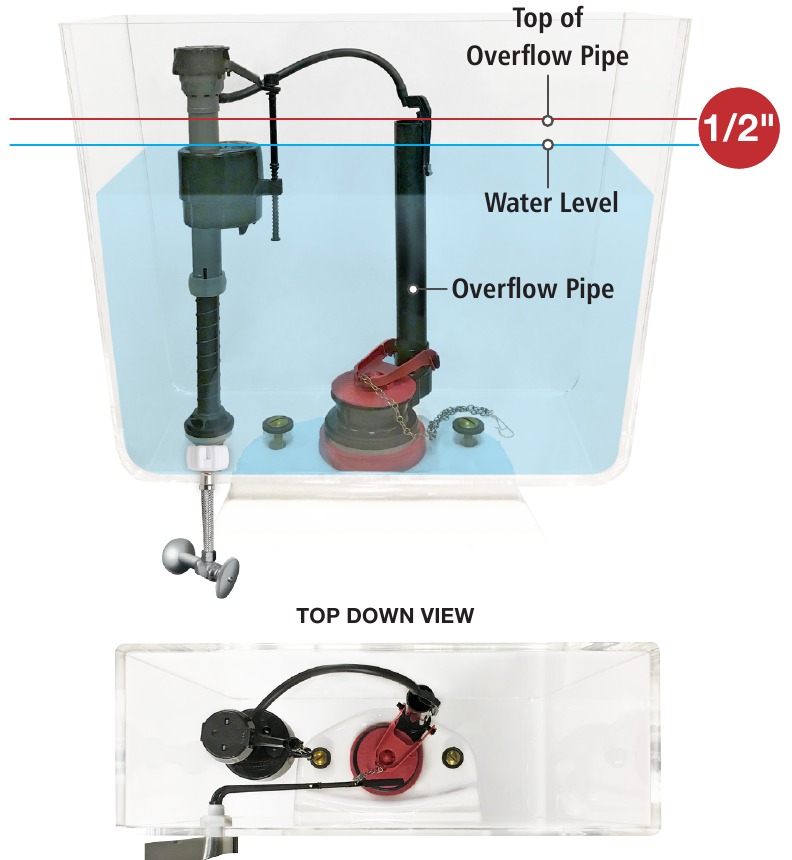

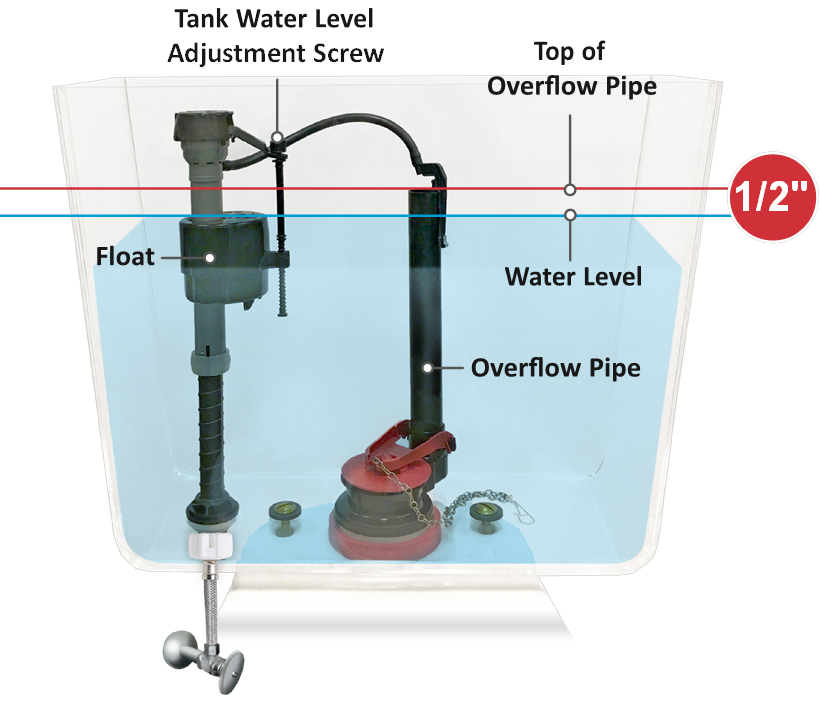

Nadat de tank is volgelopen, moet het waterniveau de tank vullen tot ongeveer 1,25 cm onder de bovenkant van de overlooppijp om een goede spoeling te garanderen.

STAP 6: WATERNIVEAU IN DE TANK FIJNAFSTELLEN

A: SPOEL HET TOILET DOOR OM HET WATERNIVEAU IN DE TANK TE CONTROLEREN
Nadat het water is gestopt met het vullen van de tank, moet het waterniveau ongeveer 1,25 cm onder de bovenkant van de overlooppijp liggen om een goede spoeling te garanderen.

B: HET WATERNIVEAU IS TE LAAG

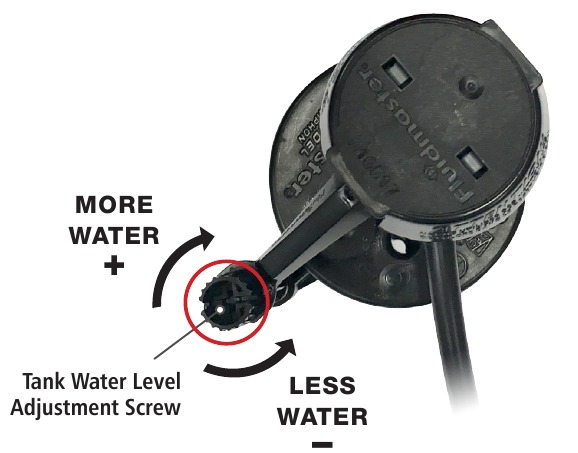

Draai de stelschroef voor het waterniveau in de tank met de klok mee om de vlotter te verhogen. Spoel door om het waterniveau opnieuw in te stellen.

HET WATERNIVEAU IS TE HOOG
Draai de stelschroef voor het waterniveau tegen de klok in om de vlotter te verlagen. Spoel door om het waterniveau opnieuw in te stellen

STAP 7: HET TOILET DOORSPOELEN

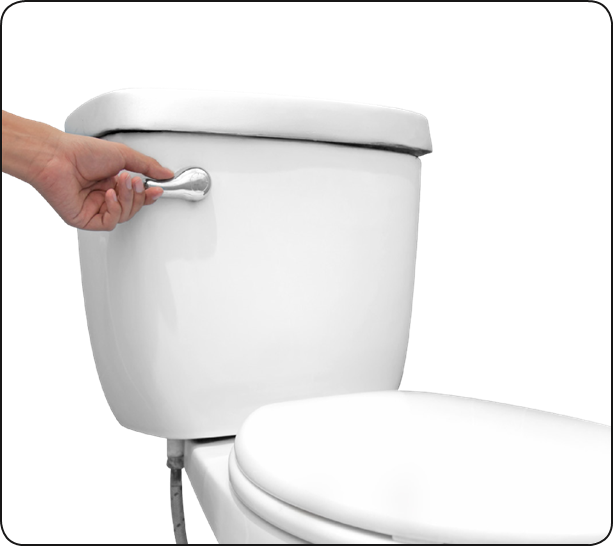

A: SPOEL HET TOILET DOOR
Als je tevreden bent met de spoeling, BEN JE KLAAR!

HET IS JE GELUKT!
We wisten dat je het kon!
Deel je succesverhaal met vrienden en familie!

#MijnToiletGerepareerd
#Fluidmaster

Werkt het nog steeds niet helemaal goed?

Zie de volgende pagina voor Probleemoplossing.

PROBLEEMOPLOSSING

ALS DE VULKRAAN:

• NIET AANGAAT
• NIET UITGAAT
• DE TANK NIET VULT

VERWIJDER DE DOP EN CONTROLEER OP VUIL

A: Sluit de watertoevoer af.

B: Spoel het toilet door.

C: Duw met de rechterhand de vlotter omhoog, pak de schacht onder de vlotter vast en houd deze vast.

D: Draai met de linkerhand de dop en de hendelarm tegen de klok in om de dop te ontgrendelen. Laat de dop aan de vlotterbeker hangen.

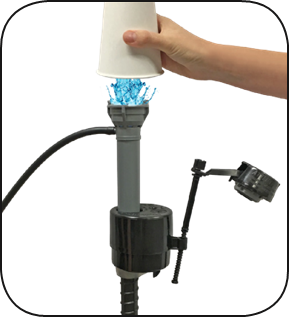

E: Houd de lege beker ondersteboven boven de onbedekte kraan om spatten te voorkomen.

F: Zet de watertoevoer een paar keer aan en uit.

G: Sluit de watertoevoer af.

H: Plaats de kraandop terug.

• Plaats de dopassemblage op de grijze kraanbehuizing door de doparm en de stelas naast de vulslang uit te lijnen.
• Druk op de bovenste dop terwijl je de bovenkant en de arm met de klok mee draait naar de vergrendelde positie.

Bekijk onze HOW-TO VIDEO voor probleemoplossing http://bit.ly/2yAdZn7

ALS DE VLOTTER NIET ZAKT WANNEER ER WORDT DOORGESPOELD
VERVANG DE KRAANAFDICHTING

A: Verwijder de dop.

B: Vervang de afdichting door een originele Fluidmaster 242 afdichting.

C: Plaats de kraandop terug.

• Plaats de dopassemblage op de grijze kraanbehuizing door de doparm en de stelas naast de vulslang uit te lijnen.
• Druk op de bovenste dop terwijl je de bovenkant en de arm met de klok mee draait naar de vergrendelde positie.

ALS DE VULKRAAN VANZELF AAN EN UIT GAAT
REINIG DE KLEP EN DE AFVOERZITTING

A: De tank verliest water, reinig de klep en de afvoerzitting voor een betere afdichting.

B: Vervang de klep.

C: Als de lekkage aanhoudt na het vervangen van de klep, vervang dan de spoelklep (507AK of 540AKR) of repareer de spoelklepzitting (555C).

ALS DE WATERTTOEVOERCONNECTOR LEEKT
A: Vervang de watertoevoerleiding.

HET WATERNIVEAU IN DE KOM IS TE LAAG

A: WATER UIT DE VULSLANG MOET DOOR DE OVERLOOPPIJP STROMEN
Zorg ervoor dat de vulslang water naar beneden de overlooppijp voert.

B: HET WATERNIVEAU IN DE TANK KAN TE LAAG ZIJN
1,25 cm onder de bovenkant van de overlooppijp wordt aanbevolen.

C: DE KLEP SLUIT MISSCHIEN TE SNEL
Geef de klepketting ongeveer 1,25 cm speling.

AANVULLENDE VRAGEN?
Neem voor installatiehulp contact op met onze technische dienst. E-mail, chat of bel ons gratis nummer. www.fluidmaster.com/support
1-800-631-2011
Beschikbare uren:
Maandag – Vrijdag
5:30 uur - 17:00 uur PST

GEBRUIK GEEN IN-TANK DROP-IN TOILETREINIGERS DIE BLEEKMIDDEL OF CHLOOR BEVATTEN. Het gebruik van dergelijke producten zal:

1. LEIDEN TOT SCHADE aan tankonderdelen en KAN OVERSTROMINGEN en SCHADE AAN EIGENDOMMEN VEROORZAKEN en
2. DE FLUIDMASTER-GARANTIE VERVALLEN.

Het Fluidmaster Flush 'n Sparkle Toilet Bowl Cleaning System wordt aanbevolen voor degenen die ervoor kiezen om in-tank komreinigers te gebruiken en ZAL DE FLUIDMASTER-GARANTIE NIET LATEN VERVALLEN omdat het de componenten niet zal beschadigen. Draai moeren niet te vast, anders kan de tank/kom barsten. Gebruik altijd hoogwaardige Fluidmaster-onderdelen bij installatie of reparatie. Fluidmaster is niet verantwoordelijk of aansprakelijk voor het gebruik van niet-Fluidmaster-onderdelen tijdens installatie of reparatie.
