Inleiding
Uitleg van symbolen en signaalwoorden die in deze bedieningsinstructies en/of op het apparaat worden gebruikt:
Raadpleeg de handleiding
Risico op lichamelijk of dodelijk letsel bij kinderen!
Let op - Gevaar! Volg de veiligheidsinstructies en waarschuwingen!
Voer apparatuur en verpakking af op een milieuvriendelijke manier!
Deze apparatuur voldoet aan de EU-richtlijnen
Opmerking:
Deze instructies verwijzen ook naar de veiligheidskabel als kabel.
Normaal gebruik
De startkabels worden gebruikt om een voertuig met een lege batterij te starten door te overbruggen met een goede batterij (startbatterij).
Dit apparaat is niet bedoeld voor gebruik door kinderen of personen met een beperkte geestelijke capaciteit of gebrek aan ervaring en/of gebrek aan expertise. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
Dit apparaat is niet bedoeld voor commercieel gebruik. Elk ander gebruik of wijziging van het apparaat wordt als oneigenlijk beschouwd en brengt aanzienlijke risico's met zich mee.
De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van oneigenlijk gebruik.
Inhoud
Zorg ervoor dat u de inhoud onmiddellijk na het openen van het product controleert. Controleer het product en alle onderdelen op schade. Gebruik geen defect product of onderdelen.
- Startkabels
- Tas
- Gebruiksaanwijzing
Voeg alle relevante documentatie toe voor andere gebruikers!
Technische specificaties
De startkabels voldoen aan de eisen van DIN 72553 en zijn geschikt voor bedradingssysteemspanningen vanaf 12 V. De kabels bestaan uit geïsoleerde, met koper beklede aluminiumdraden met volledig geïsoleerde klemmen.
| Type | DIN 25 |
| Artikelnummer | 10648 |
| Doorsnede* Lengte | 25 mm2 / 2 x 3,5 m |
| Voor motorinhoud tot | Benzine: 5500 cm3 Diesel: 3000 cm3 |
| Batterijen | 8 x LR 1130 (LR 54) (2 per klem) |
* De elektrische geleiding komt overeen met een koperen kabel van deze doorsnede.
Veiligheid
Algemene veiligheidsrichtlijnen
Lees alle veiligheidsrichtlijnen en instructies. Het niet opvolgen van de onderstaande aanwijzingen en veiligheidsinstructies kan leiden tot materiële schade, letsel of de dood. Bewaar alle veiligheidsrichtlijnen en instructies voor toekomstig gebruik.
Geef de documentatie ook door aan andere gebruikers en latere eigenaren van het apparaat!
Levensgevaar voor baby's en kinderen! Risico op verstikking of wurging! Houd de machine buiten het bereik van kinderen. Kinderen kunnen de risico's verbonden aan het gebruik van dit product niet inschatten! Laat kinderen nooit zonder toezicht achter met het verpakkingsmateriaal, omdat dit verstikking kan veroorzaken. Laat kinderen niet met de onderdelen of bevestigingsmiddelen spelen, omdat deze kunnen worden ingeslikt en verstikking kunnen veroorzaken.
Beschadigde kabels kunnen een fatale elektrische schok veroorzaken. Stop het gebruik als de kabels beschadigd zijn.
- Onjuist gebruik van startkabels kan leiden tot ernstig letsel en schade.
- Reparaties moeten worden uitgevoerd door een gekwalificeerde professional
De fabrikant is niet verantwoordelijk voor schade veroorzaakt door:
- Onjuist gebruik.
- Externe kracht, schade aan het apparaat en / of schade aan onderdelen van het apparaat veroorzaakt door mechanische impact of overbelasting.
- Enigerlei wijze van wijziging aan het apparaat.
- Gebruik van het apparaat voor doeleinden die niet in deze handleiding worden beschreven.
- Gevolgschade veroorzaakt door niet-bedoeld en / of oneigenlijk gebruik, en / of defecte batterijen.
- Vocht en/of onvoldoende ventilatie.
- De ongeoorloofde opening van het apparaat.
Dit maakt de garantie ongeldig.
Explosie- en brandgevaar
- Houd ontstekingsbronnen (bijv. brandende sigaretten) uit de buurt van de batterij.
- De werkende batterij moet dezelfde spanning (V) en capaciteit (Ah) hebben als de lege batterij (zie specificatie op de batterij).
- Gebruik de startkabels nooit in een explosiegevoelige omgeving.
- Ontdooi bevroren batterijen voordat u start.
- De motorinhoud van het voertuig moet binnen het goedgekeurde bereik van de startkabels liggen.
- De lege batterij moet aangesloten zijn op de boordvoeding.
Risico op chemische brandwonden!
- Risico op oogletsel. Draag een veiligheidsbril en leun niet over de batterij. De elektrolyt in de lege startbatterij blijft vloeibaar, zelfs bij lage temperaturen.
Risico op elektrische schok!
- Zorg ervoor dat de betrokken klemmen elkaar niet raken.
- Zorg er nooit voor dat de contacten van de kabel die is aangesloten op de positieve pool van de batterij in contact komen met elektrisch geleidende voertuigonderdelen.
- De carrosserieën van de voertuigen mogen geen contact met elkaar maken.
Risico op letsel!
- Wijzig of manipuleer het product niet, aangezien dit het risico op letsel verhoogt.

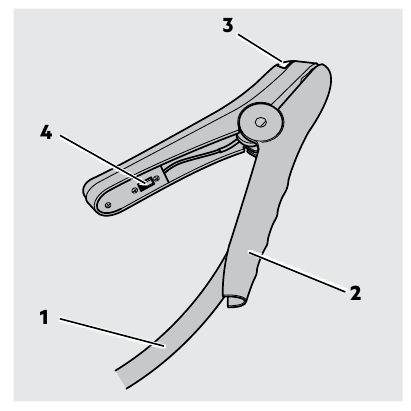

Productoverzicht
- Startkabels
- Klemmen
- Ledlamp
- Schakelaar
Starten met startkabels
Voorbereidingen
- Zorg ervoor dat u de aanwijzingen voor starten met startkabels in de handleidingen van de voertuigen volgt.
- Zet de parkeerrem op beide voertuigen.
- Zet de versnellingspook in de neutraalstand, voor automatische transmissies in P.
- Schakel de ontsteking op beide voertuigen en alle apparaten uit.
- Koppel de lege batterij niet los van het elektrische systeem van het voertuig.

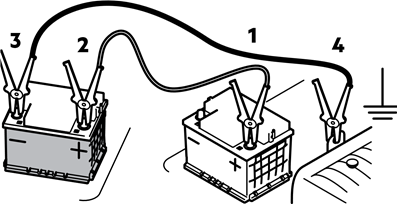

Aansluiten
Plaats de startkabels zo dat ze niet verstrikt raken in bewegende delen in de motorruimte.
Sluit de klemmen van de kabels in de volgende volgorde aan:
- Positieve kabel (rood) op de positieve pool van de lege batterij.
- Pluskabel (rood) op de positieve pool van de goede batterij.
- Negatieve kabel (zwart) op de negatieve pool van de goede batterij.
- Negatieve kabel (zwart) op de negatieve pool van de lege batterij, of op een geschikt massa (bijv. motorblok) op het voertuig.
Sluit dit aardingspunt zo ver mogelijk van de batterij aan op de voertuigaarde om te voorkomen dat explosief gas dat aanwezig kan zijn, ontbrandt.
Starten
- Start de motor van het goede voertuig en laat deze op een gemiddeld motortoerental draaien.
- Start de motor van het voertuig met de lege batterij (startpoging max. 15 seconden - wacht minstens één minuut tussen extra startpogingen).
- Nadat u de motor van het voertuig met de lege batterij met succes hebt gestart, wacht u 2 tot 3 minuten totdat deze soepel loopt.

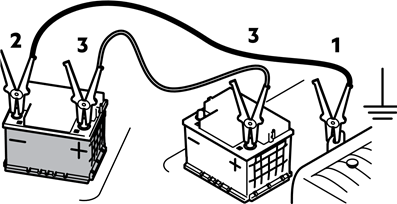

Loskoppelen
Opmerking:
voordat u de startkabels loskoppelt, moeten de achter- en voorruitontdooiing worden ingeschakeld in het voertuig met de lege batterij (schakel de voertuigverlichting niet in). Dit vermindert mogelijke spanningspieken tijdens het loskoppelen en voorkomt schade aan elektrische onderdelen.
Koppel de klemmen in de volgende volgorde los:
Wees voorzichtig bij het loskoppelen van de startkabels dat ze niet in contact komen met de bewegende delen van de motor.
- Negatieve kabel (zwart) van het aardpunt van het voertuig met de lege batterij.
- Negatieve kabel (zwart) van de negatieve pool van de goede batterij.
- Positieve kabels (rood) in willekeurige volgorde
Rijd na het starten met startkabels een langere afstand met het defecte voertuig om de batterij op te laden. U kunt de batterij ook opladen met een oplader.
De ledlamp gebruiken
Zet de switch (4) op de "I"-stand om de ledlamp op de klemmen in te schakelen. Zet de switch (4) op de "0"-stand om de ledlamp uit te schakelen.
REINIGING, VERZORGING EN ONDERHOUD
Houd de kabels altijd schoon en controleer de startkabels voor elk gebruik op schade. Gebruik geen beschadigde startkabels (bijv. gerafelde kabel, gebroken of gelaste klemmen). Neem contact op met uw dealer of een gekwalificeerde professional voor schade, reparaties of andere productproblemen.

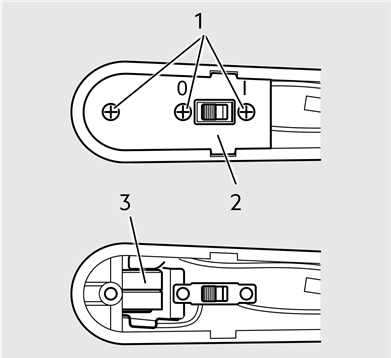

De batterijen van de ledlamp vervangen
- Draai de schroeven (1) van de afdekking (2) los met een geschikte kruiskopschroevendraaier.
- Verwijder de afdekking (2).
- Vervang de batterijen (3). Let op de juiste polariteit bij het plaatsen van de batterijen.
- Plaats de afdekking (2) terug.
- Vervang indien nodig de batterijen in de andere klem. De klemmen zijn nu weer klaar voor gebruik.
Service
Mocht u ondanks het bestuderen van deze bedieningsinstructies nog vragen hebben over de inbedrijfstelling of bediening, of mocht er tegen alle verwachtingen in een probleem optreden, neem dan contact op met uw specialistische leverancier.
Afbeeldingen kunnen enigszins afwijken van het product zelf. We behouden ons het recht voor om het product te wijzigen in overeenstemming met technische vooruitgang. Decoratie niet inbegrepen.
