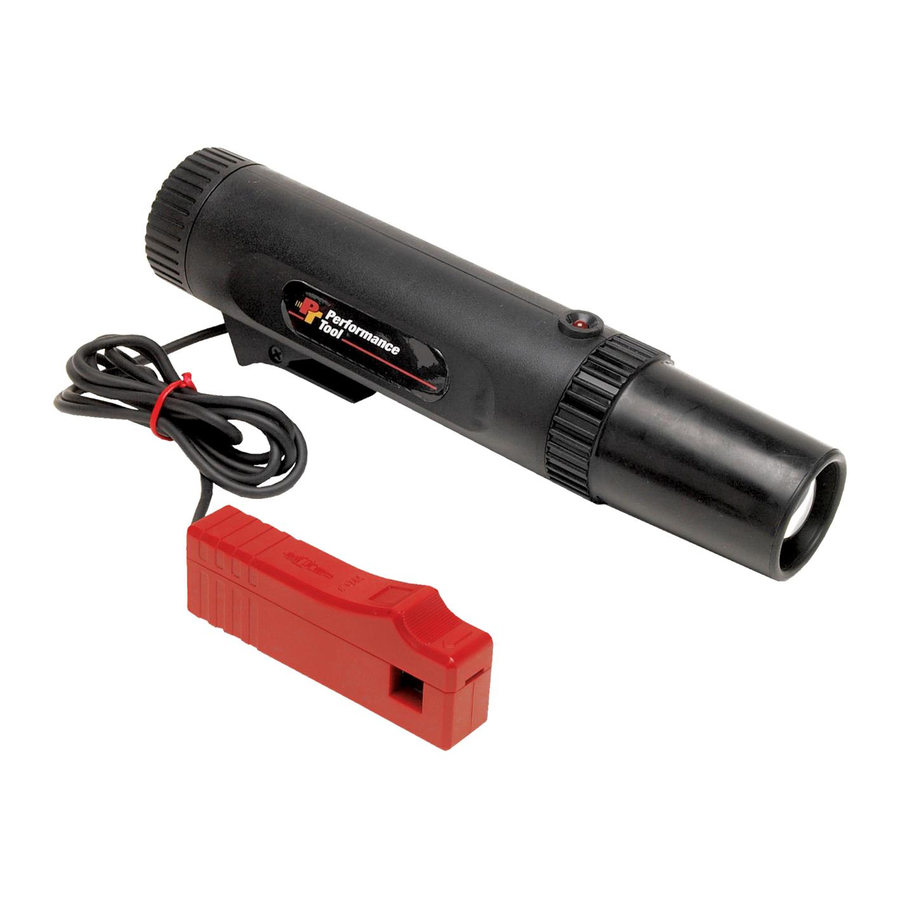

Handleiding Performance Tool W80578

INLEIDING

Als u even de tijd neemt om de volgende informatie door te lezen, zijn we er zeker van dat u vele jaren plezier zult hebben van uw ontstekingslamp en dat u door het gebruik ervan de efficiëntie van de motor van uw auto zult verhogen. De speciale "Xenon"-lamp die in deze lampen wordt gebruikt, zorgt voor de ultraheldere flits die nodig is om de ontstekingsmarkeringen van de motor te zien onder de meeste heldere lichtomstandigheden, zelfs bij normaal daglicht. Bij verschillende modellen kan de lamp door de gebruiker worden vervangen wanneer dat nodig is, waardoor de noodzaak om de lamp terug te sturen naar de fabriek voor service wordt verminderd.

WAT IS ONTSTEKINGSTIJDSTIP?

Om een automotor te laten functioneren, zijn drie dingen nodig: lucht, brandstof en een vonk om het lucht/brandstofmengsel te ontsteken en een explosie te creëren. Het precieze moment van die explosie moet zodanig zijn dat het maximale vermogen aan de motorzuiger wordt geleverd. Dit is "Ontstekingstijdstip". Elke motorfabrikant bepaalt in de fabriek het exacte ontstekingstijdstip dat nodig is voor verschillende motoren, zodat elke ounce vermogen uit elke liter brandstof wordt gehaald. Door normale slijtage van de motor en het ontstekingssysteem kan het ontstekingstijdstip veranderen, waardoor zowel het vermogen als het brandstofverbruik afnemen. Met de Xenon-ontstekingslamp kan de autobezitter het ontstekingstijdstip terugzetten naar de normen van de nieuwe auto en verloren vermogen terugwinnen en het brandstofverbruik verhogen. Het ontstekingstijdstip wordt gegeven in graden vóór het bovenste dode punt (BTDC) of na het bovenste dode punt (ATDC) in de specificaties van de fabrikant. Om het lucht/brandstofmengsel in de motorcilinders van de auto volledig te verbranden, is het ontstekingstijdstip meestal zodanig dat de vonk plaatsvindt op een punt enkele graden vóór het bovenste dode punt (bijvoorbeeld 4 BTDC) om ervoor te zorgen dat het volledige vermogen van de explosie wordt verkregen. Twee extra termen die fabrikanten gebruiken bij het beschrijven van het ontstekingstijdstip zijn: "Vroeg" en "Laat". Wanneer het ontstekingstijdstip vroeg is, vindt de vonk plaats voordat de zuiger de bovenkant van de motorcilinder bereikt (BTDC). Bij sommige late modellen auto's die zijn uitgerust met verschillende emissiebeheersingsapparatuur, is het ontstekingstijdstip laat, zodat de vonk plaatsvindt nadat de zuiger in de cilinder is begonnen te zakken (ATDC). Het ontstekingstijdstip van de motor wordt gewijzigd door de ontstekingverdeler af te stellen.

Om het instellen en afstellen van het ontstekingstijdstip van de motor mogelijk te maken, zijn er speciale "Ontstekingsmarkeringen" op elke motor aangebracht tijdens de montage. In de meeste gevallen verschijnen deze markeringen op de trillingsdemper of de ventilatorpoelie aan de onderkant van de motor. Bij sommige vroege motoren werd deze markering aan de achterkant van de motor op het vliegwiel weergegeven.

WANNEER HET ONTSTEKINGSTIJDSTIP CONTROLEREN

Het moment van het afvuren van de bougie wordt bepaald door het openen van de contactpunten van de ontstekingverdeler en zal veranderen telkens wanneer de puntopening of de contacthoek wordt gewijzigd. Bovendien zal normale slijtage van het wrijvingsblok van het contactpunt de contacthoek veranderen en het ontstekingstijdstip beïnvloeden. Hoewel bij auto's die zijn uitgerust met de nieuwe "contactloze elektronische ontstekingssystemen" het ontstekingstijdstip normaal gesproken niet verandert omdat er geen contactpunten zijn, kan de ontstekingslamp nog steeds worden gebruikt om veranderingen in het ontstekingstijdstip op te merken die worden veroorzaakt door problemen in het ontstekingssysteem, evenals voor het opnieuw instellen van het ontstekingstijdstip wanneer onderdelen worden vervangen.

WERKING

Lees het VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE-gedeelte aan het begin van dit document, inclusief alle tekst onder de subkoppen daarin, voordat u dit product instelt of gebruikt. Opmerking: deze algemene instructies zijn niet van toepassing op alle motorontwerpen en/of voertuigen. Raadpleeg de service-instructies van de motorfabrikant, die deze instructies vervangen.

Wees voorzichtig met het werken rond een draaiende motor. Bewegende riemen en ventilatoren kunnen ernstig letsel veroorzaken bij contact. Metalen motoronderdelen zijn erg heet. Raak geen enkel onderdeel van de motor aan. Wees uiterst voorzichtig om te voorkomen dat de bougieklem en -draad bewegende of hete onderdelen van de motor raken.

Voorbereiding

1. Verwijder de batterijklep aan de achterkant en plaats Dry Battery SUM-1 of "D"-formaat of Ni-Cr Battery x 2 stuks. Controleer of de batterijen correct zijn aangesloten op het stroboscopische circuit.
2. Wanneer de T/L-schakelaar wordt ingedrukt, gaat het indicatielampje AAN, wat betekent dat het batterijvermogen voldoende is. Als het niet oplicht of erg zwak is, is het batterijvermogen onvoldoende.
   Vervang de batterij in de set.
   OPMERKING: Gebruik geen gebruikte batterij samen met een nieuwe!

Werking voor ontstekingstijdstip

1. Zoek de ontstekingsmarkering van de motor door te verwijzen naar de motorhandleiding van het voertuig of door contact op te nemen met de fabrikant. Raadpleeg de handleiding van het voertuig of neem contact op met de fabrikant voor de ontstekingsspecificaties van de motor die wordt getest.
2. Start de motor en laat deze 5-15 minuten draaien totdat de normale bedrijfstemperatuur is bereikt.
3. Stop de motor.
4. Zorg ervoor dat u nieuwe D-celbatterijen in de lamp heeft.
5. Als de voertuigspecificaties en -instructies dit vereisen, zoek dan de vacuümleiding die is aangesloten op de vacuümvervroeging van de ontstekingsverdeler, koppel de leiding los en sluit het uiteinde ervan af. Er kan een golftee of een klein potlood worden gebruikt om de leiding af te sluiten. Opmerking: de bougieklem is fragiel en kan breken als deze valt of scherp wordt geraakt.
6. Sluit de bougieklem aan op de bougiekabel zoals afgebeeld. De bougieklem moet worden aangesloten met de pijl op de klem naar de bougie gericht. Aangezien dit gereedschap zelfaangedreven is, is de enige aansluiting het aansluiten van de bougieklem op de #1-bougie.
7. Start de motor en laat deze stationair draaien.
8. Knijp in de trekker van de ontstekingslamp en richt de flits op de ontstekingsmarkeringen van de motor om een meting te verkrijgen. Vergelijk de meting van de ontstekingsmarkering met de meting in de specificaties van de fabrikant. Als het ontstekingstijdstip niet overeenkomt met het ontstekingstijdstip dat in de specificaties van de fabrikant staat, past u het ontstekingstijdstip aan.

Ontstekingstijdstip aanpassen

1. Draai, terwijl de motor is uitgeschakeld, de bout los die de verdeler vergrendelt, maar verwijder deze niet volledig. Deze moet los genoeg zitten zodat u de verdeler naar rechts en links kunt draaien. Draai de bout niet te ver los en laat de verdeler niet vanzelf bewegen.
2. Start de motor en laat deze draaien totdat deze de standaard bedrijfstemperatuur bereikt.
3. Richt de straal van de ontstekingslamp op de ontstekingsmarkeringen en draai de verdeler langzaam in zeer kleine stappen. Draai de verdeler naar rechts of links totdat de ontstekingslijn op de balans overeenkomt met de aanwijzer die op het blok is gemonteerd. Raadpleeg de handleiding van het voertuig voor de juiste vervroegingsinstelling.
4. Stop de motor.
5. Draai de vergrendelingsbout van de verdeler vast en pas op dat u de positie van de verdeler niet verandert.
6. Start de motor en controleer het ontstekingstijdstip opnieuw. Als het ontstekingstijdstip onjuist is, kan de verdeler zijn verplaatst tijdens het vastschroeven. Stel het ontstekingstijdstip opnieuw in.
7. Als u geen andere tests met de ontstekingslamp hoeft uit te voeren, schakelt u de motor uit en sluit u de vacuümleiding opnieuw aan. Als u verdere tests heeft, controleert u eerst of de vacuümleiding voor die tests moet worden aangesloten.

Dit product en de verpakking ervan bevatten een chemische stof die in de staat Californië bekend staat als een stof die kanker, geboorteafwijkingen of andere reproductieve schade kan veroorzaken.

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden verstrekt. Lees en begrijp alle instructies in de handleiding van dit product, evenals alle andere gereedschappen die bij dit product worden gebruikt.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Het is de verantwoordelijkheid van de eigenaar en/of de bediener om alle WAARSCHUWINGEN, bedienings- en onderhoudsinstructies op het productlabel en in de handleiding te bestuderen voordat dit product wordt gebruikt.

De eigenaar/bediener moet de productinstructies bewaren voor toekomstig gebruik. De eigenaar en/of bediener zijn verantwoordelijk voor het onderhoud, het onderhouden van alle stickers of waarschuwingslabels en tijdens het gebruik, het in goede staat houden van het apparaat. Als de eigenaar en/of bediener het Engels niet vloeiend beheersen, moeten de productwaarschuwingen en -instructies worden gelezen en besproken in de moedertaal van de bediener door de koper/eigenaar of zijn vertegenwoordiger. Zorg ervoor dat de bediener de inhoud begrijpt. Veiligheidsinformatie moet worden benadrukt en begrepen vóór gebruik. Het product moet worden geïnspecteerd volgens de bedieningsinstructies.

Gebruikers van dit product moeten deze instructies volledig begrijpen. Elke persoon die dit product bedient, moet ook gezond van geest en lichaam zijn en mag niet onder invloed zijn van een stof die hun gezichtsvermogen, behendigheid of oordeel kan aantasten. Bescherm uzelf en anderen door alle veiligheidsinformatie in acht te nemen. Het niet naleven van de instructies kan leiden tot persoonlijk letsel en/of schade aan eigendommen!

Als u problemen of moeilijkheden ondervindt, neem dan contact op met onze klantenservice op: 1-800-426-1262 tussen 6.30 uur en 16.30 uur Pacific time.

1. Houd het werkgebied schoon. Rommelige gebieden nodigen uit tot letsel.
2. Neem de omstandigheden in het werkgebied in acht. Houd het werkgebied goed verlicht. Gebruik geen elektrisch gereedschap in de buurt van ontvlambare gassen of vloeistoffen. Breng geen brandbare materialen in de buurt van het gereedschap.
3. Zoals met elk gereedschap, gebruik uw gezond verstand bij het bedienen. Draag geen losse kleding of sieraden die vast kunnen komen te zitten in bewegende onderdelen, waardoor letsel kan ontstaan. Bedien het gereedschap op een veilige afstand van uzelf en anderen in het werkgebied.
4. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied worden toegelaten. Laat ze geen machines, gereedschappen, slangen of verlengsnoeren hanteren.
5. Draag altijd een goedgekeurde oogbescherming bij het gebruik van gereedschap.
6. Bedien geen gereedschap onder invloed van alcohol of drugs. Lees de waarschuwingslabels op recepten om te bepalen of uw oordeel of reflexen zijn aangetast tijdens het gebruik van drugs. Als er twijfel bestaat, bedien dan geen gereedschap.

www.wilmarcorp.com
