BitFenix NOVA-handleiding

Inhoudsopgave

Accessoires:

• 10x Moederbordschroeven (6-32)
• 3x Moederbord afstandsbussen (6 afstandsbussen zijn ingebed op de moederbordlade)
• 16x 3.5" HDD-schroeven
• 4x 2.5" HDD/SSD-schroeven
• 3x Schroeven voor het voorpaneel
• 1x Speaker

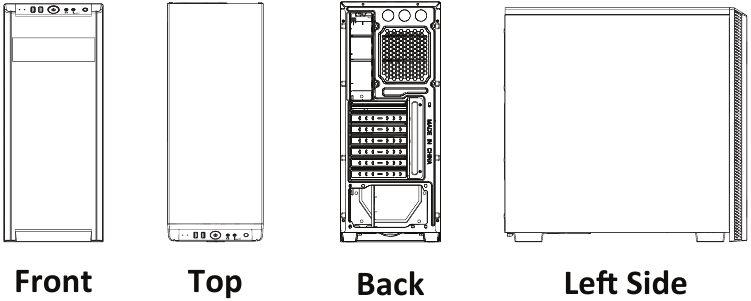

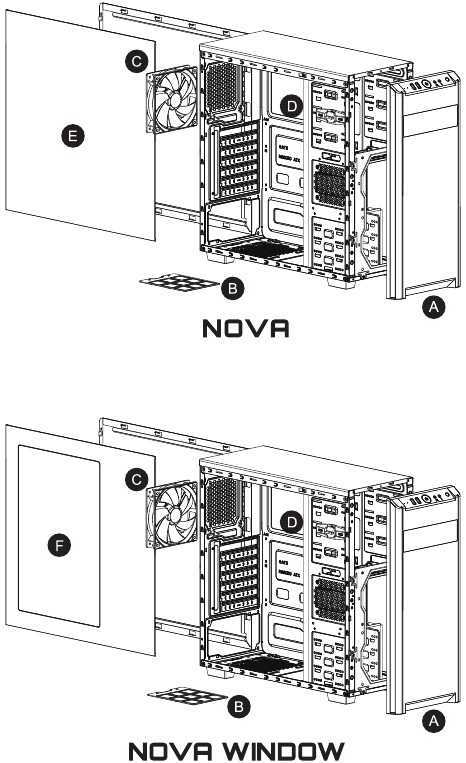

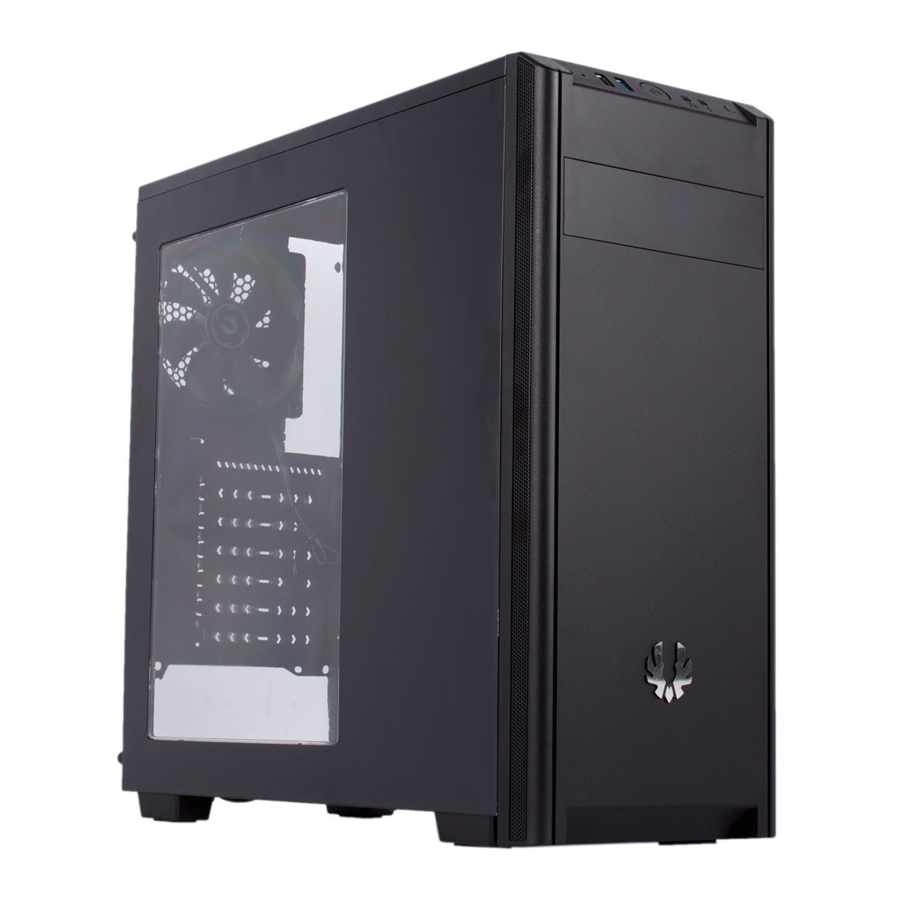

Overzicht

1. Voorpaneel
2. Stoffilter
3. Ventilator (120mm)
4. ODD-clip
5. Zijpaneel
6. Vensterpaneel

Basisinstallatie

De zijpanelen verwijderen

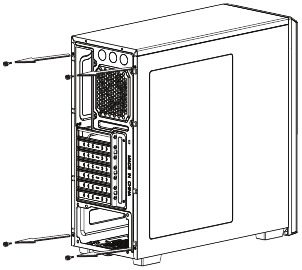

1. Duimschroeven verwijderen

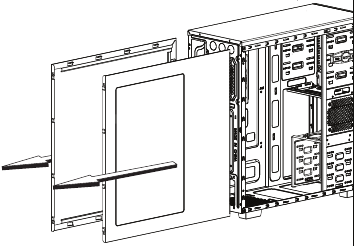

2. Schuif de zijpanelen naar de achterkant van de behuizing


De stoffilters van de PSU verwijderen/reinigen

VOORKANT

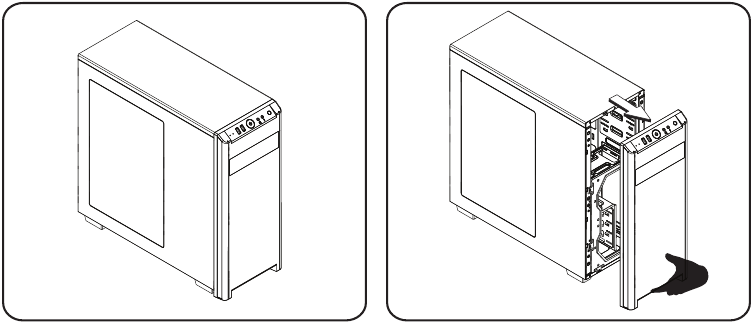

Voorpaneel verwijderen

ONDERKANT

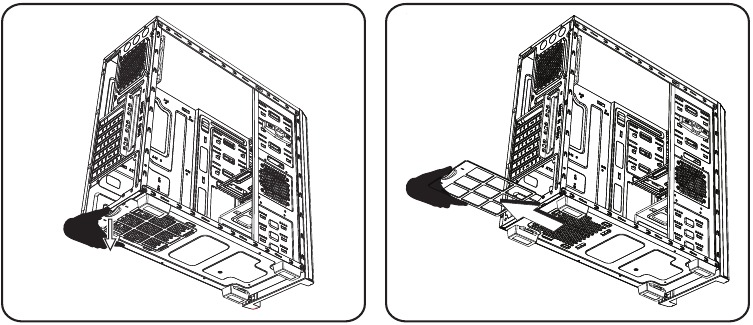

Trek de stoffilter van de PSU weg van de behuizing om deze te verwijderen

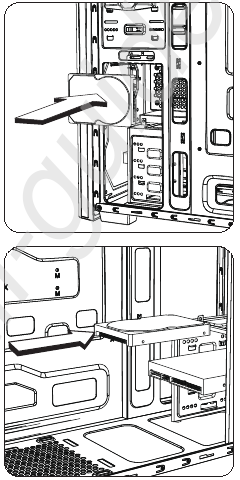

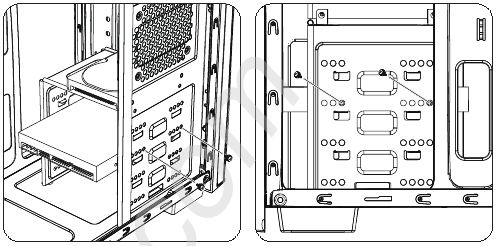

3.5" drives installeren

1. Schuif de drive in de drive bay

2. Bevestig met schroeven (voor extra ondersteuning, verwijder het rechter zijpaneel en installeer ook schroeven aan de rechterkant)


2.5" drives installeren

1. Schuif de drive in de drive bay

2. Bevestig met schroeven (voor extra ondersteuning, verwijder het rechter zijpaneel en installeer ook schroeven aan de rechterkant)

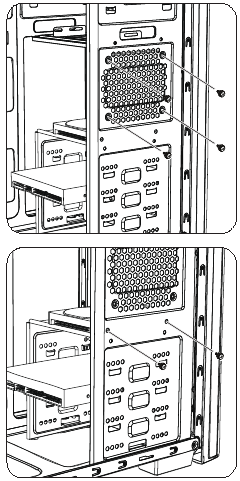

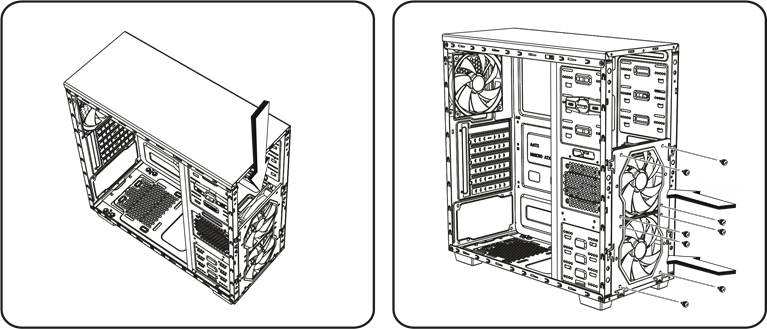

Installatie ventilator voorzijde

Verwijder het voorpaneel en installeer maximaal twee 120mm ventilator(en).

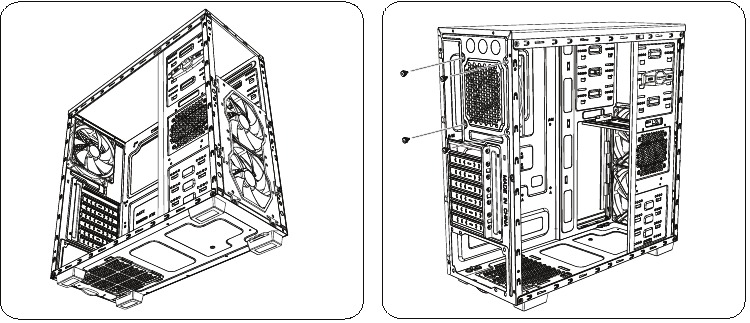

Installatie ventilator achterzijde

Installeer maximaal twee 120mm ventilatoren.

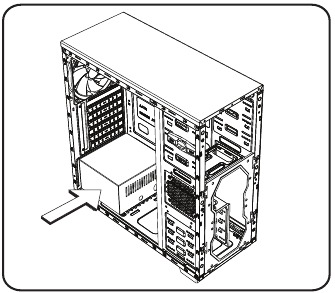

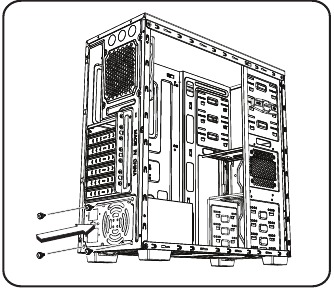

PSU/PSU-cover installeren

1. Duw de PSU-cover omhoog en schuif deze naar rechts.

2. Plaats uw PSU en bevestig deze met de PSU-schroeven (6.32-Hex).

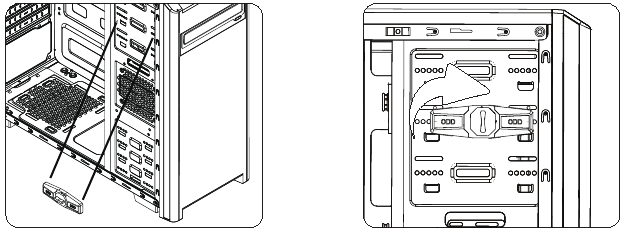

5.25 " drives installeren

1. Verwijder de drive cover

2. Schuif de drive in de drive bay

3. Knijp in het drive-vergrendelingsmechanisme en trek eraan

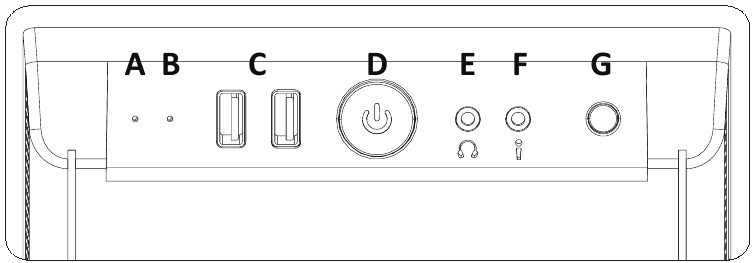

Configuratiescherm

1. HDD LED (rood)
2. Power LED (wit)
3. USB 2.0x1 / USB 3.0x1
4. Power Button
5. Koptelefoonaansluiting
6. Microfoonaansluiting
7. Resetknop
