CREE LIGHTING CONNECTED MAX-handleiding

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Bij het gebruik van elektrische apparatuur moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:
LEES EN VOLG ALLE
VEILIGHEIDSINSTRUCTIES

1. Schakel voordat u wandbedieningen installeert de stroom uit bij de stroomonderbreker.
2. Deze wandbedieningen moeten worden geïnstalleerd in overeenstemming met de nationale en lokale bouwvoorschriften en elektrische bedradingscodes, inclusief bedradingsmethoden en bedradingsverbindingen. Raadpleeg een gekwalificeerde elektricien als u niet bekend bent met deze codes en vereisten.
3. Alleen voor gebruik binnenshuis en geschikt voor vochtige locaties
4. Alle wijzigingen of aanpassingen aan deze apparaten die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen uw bevoegdheid om deze apparatuur te bedienen ongeldig maken.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIGE REFERENTIE

• Voltage: 120-277V, 60Hz
• Diepte in de muur: 1,5"
• Voor een eenvoudige installatie raadt Cree aan om een diepe wanddoos te gebruiken.
• NIET VOOR GEBRUIK MET METALLIC FACEPLATES.
• Type 1 behuizing & IP20 Gebruik binnenshuis

• Bedrijfstemperatuurlimiet van de bediening: 0 tot 35C
• Paneelfunctie voor Cree Connected Bulb met Connected Max led-lampen
• Vervuilingsgraad 2 Geschikt voor normale luchtcirculatie in huis
• Nominale impulsspanning: 4000 V

EENHEIDBESCHRIJVING

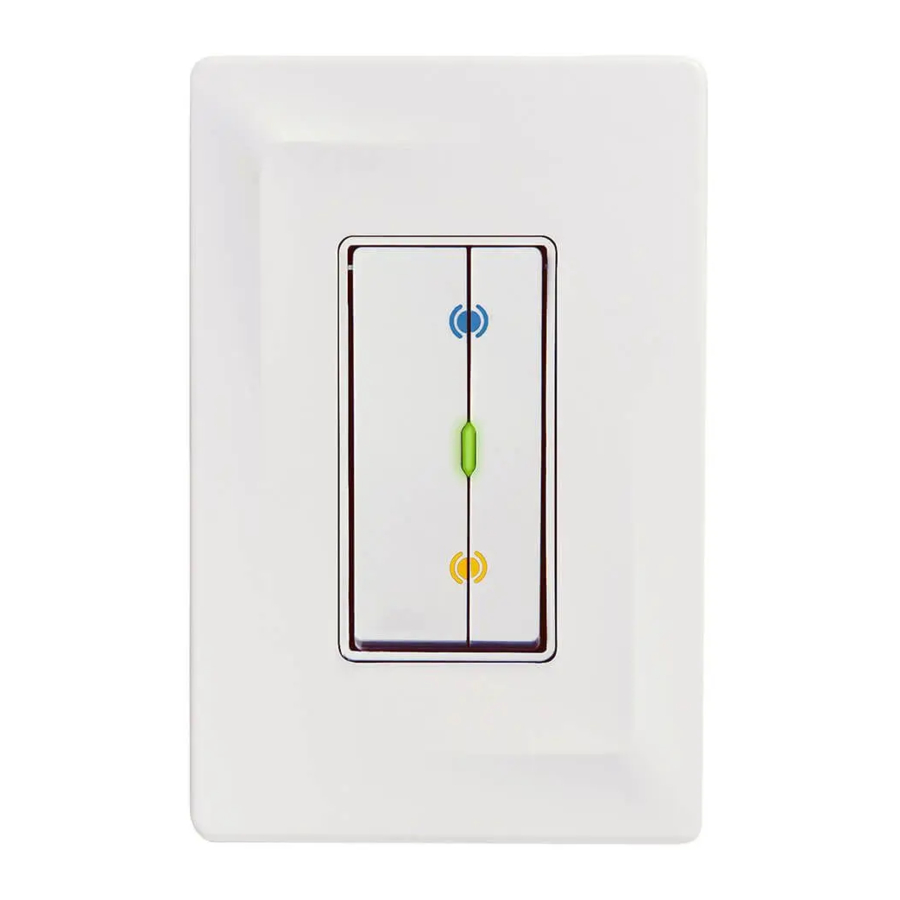

De Connected Max inbouwdimmer voor gebruik met Connected Max-lampen. De Connected Max inbouwdimmer biedt aan/uit-, dimregeling en kleuraanpassing.

BELASTINGSTYPEN
Connected Max inbouwdimmer ondersteunt alleen Connected Max led-lampen.

INHOUD VAN DE DOOS:

• Slimme inbouwdimmer + afstembare controller
• • (3) Draadmoeren
• • (2) Schroeven
• Gebruikershandleiding
  Wandplaat niet inbegrepen
  Werkt alleen in een enkelpolige opstelling en vereist een neutrale draad.

DIMMERFUNCTIES

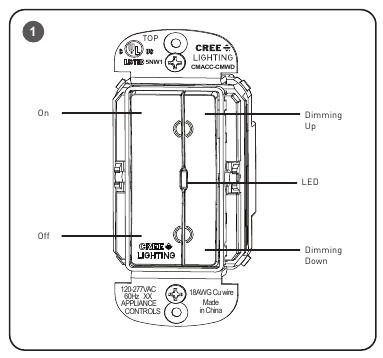

• De inbouwdimmer ondersteunt aan/uit-, dim- en kleurregeling. De kleur wordt omhoog aangepast door tegelijkertijd op de Aan- en Dimmen omhoog-knoppen te drukken. De kleur wordt omlaag aangepast door tegelijkertijd op de Uit- en Dimmen omlaag-knoppen te drukken. Zie Afbeelding 1.


INSTALLATIE
OPMERKING: Voor een eenvoudige installatie raadt Cree Lighting aan om een diepe wanddoos te gebruiken.

1. Verbreek de stroomtoevoer naar het circuit door de stroomonderbreker UIT te zetten voor de installatie.
2. Verwijder indien nodig de bestaande wandplaat en schakelaar.
3. Strip de bestaande draden ½". Als twee draden op dezelfde aansluiting op het Cree-apparaat worden aangesloten, moeten beide draden dezelfde dikte hebben (12AWG of 14AWG).

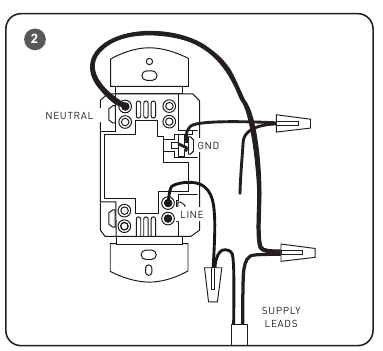

4. Sluit de LINE (zwart), NEUTRAL (wit) en GND (groen of blank) voedingsdraden aan op de bijbehorende snoeruiteinden op het apparaat, zoals weergegeven in Afbeelding 2.

5. Schakel de stroomonderbreker IN.
6. Houd de AAN-knop ingedrukt. De blauwe led moet continu knipperen. Als de blauwe led niet reageert met de knipperreeks, volg dan de instructies voor probleemoplossing.

INSTRUCTIES VOOR HET KOPPELEN VAN DE DIMMER

1. Download de gratis app (zoek naar Cree Lighting).
2. • Schakel Bluetooth in op uw apparaat.
   • Koppel de lampen
     • Volg de stapsgewijze instructies op het scherm om de lampen te koppelen.
3.
   Koppel de dimmer aan de lampen

• Zet de lamp uit en weer aan.
• Houd de AAN-knop ingedrukt (ca. 5 sec). De blauwe led moet continu knipperen. Het dimmerteken wordt weergegeven in de APP, tik op het dimmerteken. Voer een naam in. Tik op de knop "Assign Light" (Lamp toewijzen) en voeg de lamp toe.
  Begeleide installatie:
  Volg de stapsgewijze "How to Use" (Hoe te gebruiken)-instructies op het scherm om elke knop te configureren.
  Dimmer resetten:
  Open de APP, tik op het dimmerschakelaarpictogram in de APP. Tik op het installatieteken in de rechterbovenhoek, tik op het teken Apparaat verwijderen, tik op Verbreek de verbinding en wis gegevens. Controleer of het dimmerschakelaarpictogram niet in de APP wordt weergegeven, dit betekent dat het resetten van de dimmer is voltooid.
  REINIGING
  Reinig met een doek die alleen is bevochtigd met water en een beetje mild reinigingsmiddel. Het gebruik van oplosmiddelen of reinigingsmiddelen op basis van koolwaterstoffen kan permanente schade veroorzaken.
