SNOWJOE PRESSURE JOE SPX1000 Handleiding

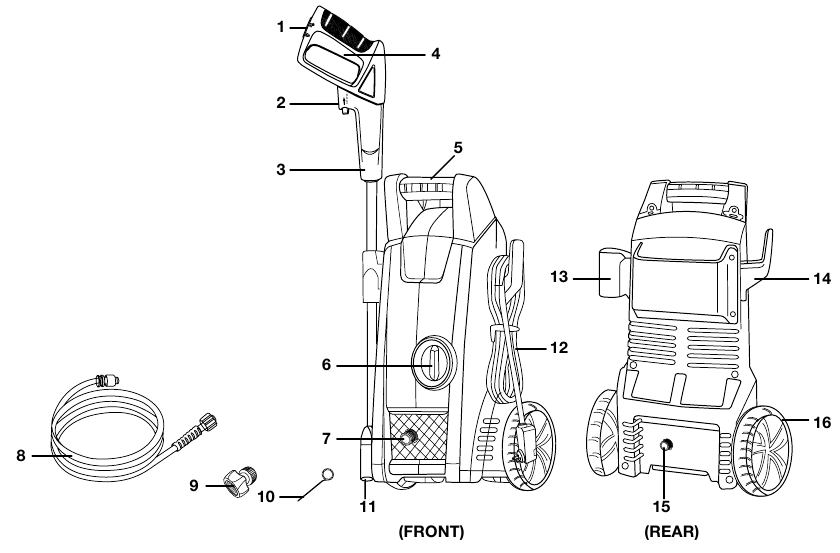

Ken uw hogedrukreiniger

Lees de handleiding en de veiligheidsvoorschriften zorgvuldig door voordat u de hogedrukreiniger gebruikt. Vergelijk de onderstaande afbeelding met de hogedrukreiniger om vertrouwd te raken met de locatie van de verschillende bedieningselementen en aanpassingen. Bewaar deze handleiding voor toekomstig gebruik.

1. Veiligheidsvergrendeling
2. Aansluiting hogedrukslang
3. Pistoolgreep
4. Trekker
5. Handgreep
6. AAN/UIT-schakelaar
7. Wateruitlaat (aansluiting hogedrukslang)
8. Hogedrukslang

9. Tuinslangadapter (vrouwelijke koppeling)
10. Naaldreinigingsgereedschap
11. Verstelbaar spuitlansmondstuk
12. Stroomkabel
13. Pistoolgreep/spuitlanshouder
14. Slang/kabelhouder
15. Waterinlaat (tuinslangaansluiting)
16. Wiel

Technische gegevens

Uitpakken

Inhoud van de doos:

• Hogedrukreiniger
• Handleiding
• Pistoolgreep
• Verstelbare spuitlans
• Naaldreinigingsgereedschap
• Hogedrukslang
• Pistoolgreephouder
• Slang/kabelhouder
• Tuinslangadapter (vrouwelijke koppeling)

1. Haal de inhoud voorzichtig uit de verzenddoos. Zorg ervoor dat alle items die in de inhoud van de doos staan vermeld, zijn inbegrepen.
2. Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden. Als u beschadigde of ontbrekende onderdelen aantreft, breng het dan NIET terug naar de winkel. Bel 1-866-766-9563.

OPMERKING: Gooi de verzenddoos en het verpakkingsmateriaal pas weg als u klaar bent om uw nieuwe elektrische hogedrukreiniger te gebruiken.

Montage

1. Plaats de reiniger zo DICHT mogelijk bij de watertoevoer.
2. De reiniger moet worden gebruikt op een veilige en stabiele ondergrond in een staande, rechtopstaande positie (afb. 1).


3. Plaats de spuitlans in het pistool en draai deze totdat de twee delen volledig vergrendeld zijn (afb. 2).


4. Sluit de hogedrukslang aan op het pistool (afb. 3).


5. Sluit de hogedrukslang aan op de wateruitlaat van de reiniger (afb. 4).

   Houd de slang uit de buurt van scherpe voorwerpen. Bursting slangen kunnen letsel veroorzaken. Onderzoek slangen regelmatig en vervang deze als ze beschadigd zijn. Probeer geen beschadigde slang te repareren.

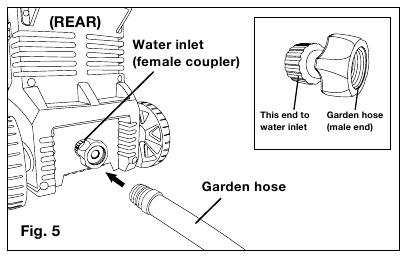

6. Sluit de tuinslangadapter (vrouwelijke koppeling) aan op de waterinlaat van de hogedrukreiniger en draai vervolgens uw tuinslang (mannelijk uiteinde) in de tuinslangadapter (afb. 5). De tuinslang moet een binnendiameter hebben van ten minste 13 mm (1/2 inch) en moet worden versterkt.
   De watertoevoer moet minstens gelijk zijn aan de leveringscapaciteit van de reiniger.
   OPMERKING: De machine is niet geschikt voor aansluiting op het drinkwaterleidingnet.


7. Sluit de tuinslang aan op de watertoevoer (afb. 6).

   De inlaattemperatuur van het water mag niet hoger zijn dan 104ºF/40ºC. De watertoevoer mag niet hoger zijn dan 0,7 MPa.

   De reiniger mag alleen met schoon water worden gebruikt; gebruik van ongefilterd water dat corrosieve chemicaliën bevat, beschadigt de reiniger.


8. Duw de motorschakelaar naar de stand UIT (0) (afb. 7).


9. Controleer of de elektrische voedingsspanning en -frequentie (Volt/Hz) overeenkomen met de specificaties op het typeplaatje van de reiniger. Als de stroomvoorziening correct is, kunt u de reiniger nu in het stopcontact steken (afb. 8).


Bediening

Deze hogedrukreiniger is uitgerust met een microschakelaar die gevoelig is voor waterstroom. Dit Total Stop System (TSS) detecteert de waterstroom in de pomp. Wanneer de trekker wordt losgelaten, stopt het water met stromen door de pomp. De TSS schakelt vervolgens automatisch de motor uit om de pomp te beschermen tegen oververhitting.

1. Draai de waterkraan volledig open.
2. Ontgrendel de veiligheidsvergrendeling (afb. 9) en houd vervolgens de trekker enkele seconden ingedrukt totdat de waterstroom stabiel is om lucht te laten ontsnappen en de restdruk in de slang af te voeren.


3. Houd de trekker ingedrukt en zet de schakelaar in de stand AAN (1) om de hogedrukreiniger te starten.
4. Houd de trekker altijd ingedrukt wanneer u de motor opnieuw start. OPMERKING: De motor draait alleen wanneer de trekker is ingedrukt en schakelt uit wanneer de trekker wordt losgelaten.

De accessoires gebruiken

Hogedruksproeiers kunnen gevaarlijk zijn bij misbruik. De sproeier mag niet op personen, huisdieren, actieve elektrische apparatuur of het apparaat zelf worden gericht.

• De reiniger is uitgerust met een verstelbaar mondstuk.
• De waterstraal kan worden aangepast van een lagedrukwaaierstraal tot een hogedrukpotloodstraal door het mondstuk te draaien zoals weergegeven (afb. 10).


  Verstel het mondstuk niet terwijl de trekker is ingedrukt. Als u dit niet doet, kan dit schade veroorzaken.

Aanbevolen reinigingsprocedure

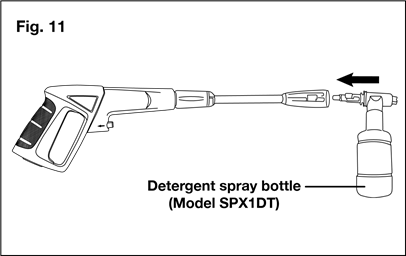

• Voor extra reinigingskracht is een spuitfles met reinigingsmiddel (Model SPX1DT) verkrijgbaar als extra accessoire voor de SPX1000. Ga naarwww.snowjoe.com om het te kopen.
• Vul de fles met een geschikt, niet-corrosief reinigingsmiddel en bevestig deze aan het spuitpistool (afb. 11).

• Gebruik de waaierstraal om vuil op te lossen door het reinigingsmiddel van onder naar boven aan te brengen op het droge oppervlak dat moet worden gereinigd.OPMERKING: Het wordt niet aanbevolen om het oppervlak eerst nat te maken, omdat dit het reinigingsmiddel verdunt en het reinigend vermogen vermindert.
• Laat het reinigingsmiddel korte tijd op het oppervlak zitten voordat u het afspoelt met de hogedrukreiniger. Laat het reinigingsmiddel niet op het oppervlak opdrogen.

Uitschakelen

1. Zet de schakelaar in de stand UIT (0) en trek de stekker uit het stopcontact.
2. Draai de watertoevoer dicht.
3. Houd de trekker ingedrukt om de waterdruk te ontlasten.
4. Koppel de tuinslang los van de waterinlaat op het apparaat.
5. Koppel de hogedrukslang los van de hogedrukuitlaat.
6. Laat de trekker los en activeer de veiligheidsvergrendeling van het pistool.

   Draai de watertoevoer dicht en knijp in de trekker om het apparaat drukloos te maken. Als u dit niet doet, kan dit leiden tot persoonlijk letsel als gevolg van het vrijkomen van hogedrukwater.

Een pauze nemen
Als u een pauze van vijf minuten of langer neemt tussen de reinigingstaken:

• Activeer de veiligheidsvergrendeling van het pistool.
• Zet de schakelaar in de stand UIT (0).
• Trek de stekker uit het stopcontact.

Opslag

Bewaar uw hogedrukreiniger altijd op een plek waar de temperatuur niet onder 0 °C (32 °F) komt.
De pomp in deze machine is vatbaar voor permanente schade als hij bevriest. VORSTSCHADE VALT NIET ONDER DE GARANTIE.

• Bewaar op een droge, afgedekte plaats waar het weer de machine niet kan beschadigen.
• Het is belangrijk om dit product op een vorstvrije plaats te bewaren.
• Maak altijd alle slangen en de pomp leeg voordat u ze opbergt.

Het gebruik van een pompbeschermer wordt aanbevolen om schade door koud weer te voorkomen tijdens opslag in de wintermaanden.

Winterklaar maken en langdurige opslag

Als u uw hogedrukreiniger moet opslaan op een locatie waar de temperatuur lager is dan 0 °C (32 °F), kunt u de kans op schade aan uw machine minimaliseren door de volgende procedure te volgen:

• Koppel alle wateraansluitingen los.
• Zet de machine een paar seconden aan totdat het resterende water in de pomp eruit is. Schakel onmiddellijk uit.
• Zorg ervoor dat de hogedrukslang niet geknikt raakt.
• Bewaar de machine en accessoires in een ruimte waar de temperatuur niet onder het vriespunt komt.
• Niet in de buurt van een verwarming of andere warmtebronnen bewaren, omdat dit de pompdichtingen kan uitdrogen.
• Gebruik de reiniger met niet-corrosieve/niet-giftige antivries voordat u hem voor de winter opbergt.

  Spoel de unit voor hergebruik volledig uit met gewoon water. Antivries kan lak beschadigen, dus u moet ervoor zorgen dat er geen antivries meer in het systeem zit voordat u het weer gebruikt.

Onderhoud

Voordat u aan de reiniger gaat werken, dient u de stekker uit het stopcontact te halen.

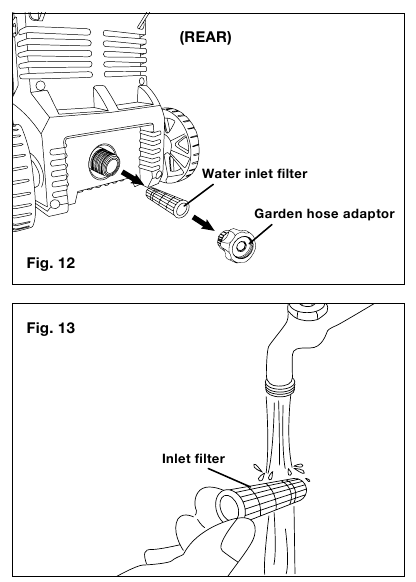

• Om goede prestaties te garanderen, dient u het waterinlaatfilter te controleren en schoon te maken (Fig. 12). Verwijder het filter en spoel het af met warm water om te voorkomen dat vreemde stoffen de pomp verstoppen (Fig. 13).

• Reinig het mondstuk met het meegeleverde reinigingsgereedschap. Verwijder de spuitlans van het pistool; verwijder vuil uit het mondstukgat (Fig. 14) en spoel af.


Schakelschema

Een schakelschema voor de hogedrukreiniger wordt hieronder ter referentie weergegeven (Fig. 15).

Service en ondersteuning
Als uw elektrische hogedrukreiniger service of onderhoud nodig heeft, bel dan 1-866-766-9563 voor hulp.

Model- en serienummers
Wanneer u contact opneemt met het bedrijf of onderdelen nabestelt, moet u het model- en serienummer van uw product opgeven.
Deze staan op de sticker die is aangebracht op de behuizing of bescherming van uw elektrische hogedrukreiniger. Kopieer deze nummers in de ruimte hieronder.

Probleemoplossing

• Koppel de machine los van de stroomvoorziening voordat u gebruikersonderhoud uitvoert of de correcte werking controleert.
• Om onnodige teleurstellingen te voorkomen, dient u het volgende te controleren voordat u contact opneemt met de serviceorganisatie:

Veiligheidsinstructies

Alle gebruikers moeten deze instructies lezen voor gebruik

Veiligheidswaarschuwingssymbolen
Volg altijd deze veiligheidsrichtlijnen. Het niet naleven hiervan kan leiden tot ernstig lichamelijk letsel of de dood.

Dit duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

! Dit duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

Dit duidt op een gevaarlijke situatie die, indien niet gevolgd, zal leiden tot de dood of ernstig letsel.

Veiligheidsregels

Dit apparaat is niet bedoeld voor gebruik door kinderen of door onbegeleide, niet-onder-toezicht staande personen wiens fysieke, zintuiglijke of mentale mogelijkheden hen ervan weerhouden het veilig te gebruiken. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
Voordat u uw machine start, dient u deze zorgvuldig te controleren op eventuele defecten. Als u er een vindt, start uw machine dan niet en neem contact op met uw distributeur.

Bij het gebruik van de hogedrukreiniger moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

• Ken uw product – Weet hoe u de machine moet stoppen en de druk snel moet verminderen. Wees grondig vertrouwd met de bedieningselementen.
• Houd omstanders op afstand – Alle omstanders en huisdieren moeten op veilige afstand van het werkgebied worden gehouden.
• Gebruik het juiste product – Gebruik deze machine niet voor een andere klus dan waarvoor hij bedoeld is.
• Kleed u correct – Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Beschermende rubberen handschoenen en antislip schoeisel worden aanbevolen bij het werken in de buitenlucht.
• Let op! – Wees voorzichtig om uitglijden of vallen te voorkomen. Draag beschermend schoeisel dat uw voeten beschermt en uw grip op gladde oppervlakken verbetert.
• Blijf alert – Let op wat u doet. Gebruik uw gezond verstand. Gebruik de hogedrukreiniger niet als u moe bent of onder invloed bent van alcohol of drugs.
• Reik niet te ver – Behoud te allen tijde een goede basis en evenwicht.
• Vermijd onbedoeld starten – Draag de machine niet met de stekker in het stopcontact en uw vinger op de trekker. Zorg ervoor dat de schakelaar uit staat voordat u de machine aansluit.
• Misbruik het snoer niet – Draag de machine nooit aan het snoer en trek niet aan het snoer om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• Gebruik een veiligheidsbril – Gebruik ook veiligheidsschoenen, nauwsluitende kleding, beschermende handschoenen, gehoor- en hoofdbescherming.
• Watertemperatuur – De hogedrukreiniger is niet bedoeld om heet water te pompen. Sluit hem NOOIT aan op een warmwatertoevoer, omdat dit de levensduur van de pomp aanzienlijk zal verkorten.
• Binnen opslaan – NOOIT de hogedrukreiniger buiten of op een plaats waar hij kan bevriezen opslaan. De pomp zal ernstig beschadigd raken.
• Aardlekschakelaar (GFCI) – Er moet bescherming worden geboden op de circuits of stopcontacten die voor deze hogedrukreiniger worden gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-bescherming en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
• De isolatie van het netsnoer moet onberispelijk zijn en zonder scheuren. Als het netsnoer beschadigd is, moet een erkende distributeur het vervangen.

  Gebruik dit apparaat niet zonder deze handleiding te hebben gelezen.

  Gebruik het apparaat niet binnen het bereik van personen, tenzij ze beschermende kleding dragen.

  Hogedrukstralen kunnen gevaarlijk zijn bij misbruik. De straal mag niet op personen, huisdieren, onder spanning staande elektrische apparatuur of het apparaat zelf worden gericht.
• Richt de straal niet op uzelf of anderen om kleding of schoeisel schoon te maken.
• Explosiegevaar – Spuit geen ontvlambare vloeistoffen.
• Ontkoppel gereedschap – Ontkoppel de stroomtoevoer voordat u onderhoudswerkzaamheden uitvoert.
• Houd kinderen op afstand – De hogedrukreiniger mag niet worden gebruikt door kinderen of ongeschoold personeel.
• Gebruik voor de veiligheid van het apparaat alleen originele vervangingsonderdelen van de fabrikant of goedgekeurd door de fabrikant.

  Water dat door terugstroombeveiligingen is gestroomd, wordt beschouwd als niet-drinkbaar.

BEWAAR DEZE INSTRUCTIES

Tijdens het reinigen, onderhouden of vervangen van onderdelen moet de machine worden losgekoppeld van de stroombron door de stekker uit het stopcontact te halen.

Hogedrukslangen, fittingen en koppelingen zijn belangrijk voor de veilige werking van het apparaat. Gebruik alleen slangen, fittingen en koppelingen die door de fabrikant worden aanbevolen.

• Controleer op beschadigde onderdelen – Gebruik het apparaat niet als het netsnoer of andere belangrijke onderdelen van het apparaat beschadigd zijn (bijv. veiligheidsvoorzieningen, hogedrukslangen, spuitpistool).

Als een verlengsnoer wordt gebruikt, moeten de stekker en het stopcontact waterdicht zijn.

Onvoldoende verlengsnoeren kunnen gevaarlijk zijn.

• Deze hogedrukreiniger mag niet worden gebruikt bij temperaturen onder 0 °C (32 °F).

Netsnoeren op haspels moeten altijd volledig worden afgerold om te voorkomen dat het snoer oververhit raakt.

• Netsnoeraansluitingen moeten droog worden gehouden en van de grond worden gehouden.
• Voldoe aan de onderstaande vereisten voor lengte en snoerspecificaties (Tabel 1):

Tabel 1

• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Houd de machine tijdens gebruik, behandeling, transport en opslag op een stabiele, vlakke ondergrond. Plotseling omvallen van de machine kan lichamelijk letsel veroorzaken.
• Schakel in geval van een ongeluk of storing de machine onmiddellijk uit. (Als er contact met reinigingsmiddel optreedt, spoel dan met een overvloed aan schoon water.)

Elektrische veiligheid

LET OP: Als er problemen zijn met het elektriciteitsnet, kunnen er korte spanningsdalingen optreden bij het opstarten van de apparatuur. Dit kan op zijn beurt andere apparatuur beïnvloeden (bijv. een lamp laten knipperen). Als de NETIMPEDANTIE Zmax < 0,335 OHM is, worden dergelijke storingen niet verwacht. (Neem contact op met uw plaatselijke elektriciteitsleverancier voor meer informatie.)

Gevaar voor elektrische schokken
Controleer uw machine zorgvuldig op defecten voordat u deze opstart. Als u defecten aantreft, start uw machine dan niet en neem contact op met uw distributeur.
Het volgende moet in acht worden genomen bij het aansluiten van de hogedrukreiniger op de elektrische installatie:

• De elektrische aansluiting moet worden uitgevoerd door een gekwalificeerd persoon.
• De elektrische voeding van dit apparaat moet een aardlekschakelaar bevatten die de stroomtoevoer onderbreekt als de lekstroom naar de aarde 30 mA gedurende 30 ms overschrijdt, of een apparaat dat het aardcircuit onderbreekt (GFCI).

Gebruik alleen water zonder onzuiverheden.
Als er een risico is dat er zand in het toevoerwater komt (d.w.z. uit uw eigen bron), moet er een extra filter worden geïnstalleerd.

Veiligheidsvoorzieningen

De ontlastklep kan de druk verlagen als deze vooraf ingestelde waarden overschrijdt. Het spuitpistool is voorzien van een vergrendeling. Wanneer het slot is geactiveerd, kan het spuitpistool niet worden bediend.

• Thermische sensor – Een thermische sensor beschermt de motor tegen overbelasting. De machine start na een paar minuten opnieuw op wanneer de thermische sensor is afgekoeld.
• Dubbele isolatie – Bij een dubbel geïsoleerd product zijn er twee isolatiesystemen in plaats van aarding. Er zijn geen aardingsmiddelen voorzien op een dubbel geïsoleerd product, noch mag er een middel voor aarding aan het product worden toegevoegd. Het onderhoud van een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door een gekwalificeerd servicepersoon. Vervangende onderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen die ze vervangen. Een dubbel geïsoleerd product is gemarkeerd met de woorden "DUBBELE ISOLATIE" of "DUBBEL GEÏSOLEERD". Het symbool " " kan ook op het product staan.
• Aardlekstroomonderbreker (GFCI) – Deze hogedrukreiniger is voorzien van een aardlekstroomonderbreker (GFCI) die in de stekker van het netsnoer is ingebouwd. Dit apparaat biedt extra bescherming tegen het risico van elektrische schokken. Als het vervangen van de stekker of het snoer noodzakelijk wordt, gebruik dan alleen identieke vervangende onderdelen die GFCI-bescherming omvatten.

Risico op elektrocutie

• Inspecteer het snoer voor gebruik.
• Niet gebruiken als het snoer beschadigd is.
• Houd alle aansluitingen droog en van de grond.
• Raak de stekker niet aan met natte handen.
• Houd het snoer uit de buurt van hitte en scherpe randen.
• Spuit geen elektrische apparaten en bedrading in.

Explosiegevaar

• Spuit geen ontvlambare vloeistoffen.
• Gebruik geen zuren, basen, oplosmiddelen of ander ontvlambaar materiaal in dit product. Deze stoffen kunnen lichamelijk letsel veroorzaken aan de gebruiker en onherstelbare schade aan de machine.

Aanvullende veiligheidsinstructies

• Hoge druk: blijf uit de buurt van de spuitmond.
• Injectiegevaar: de apparatuur kan ernstig letsel veroorzaken als de straal de huid binnendringt.
• Richt het pistool niet op iemand of op een deel van het lichaam.
• Raadpleeg onmiddellijk een arts bij het binnendringen van de huid.
• Schakel de stroom uit en laat de druk ontsnappen voordat u onderhoud uitvoert, reinigt of onderdelen verwijdert.
• Deze machine is niet geschikt voor aansluiting op het drinkwaternet.

Productbeschrijving

Doel

• De hogedrukreiniger is bedoeld voor residentieel gebruik om voertuigen, machines, gebouwen, gevels, enz. te reinigen.

Toepassingsgebieden

• Gebruik de machine in geen geval in potentieel explosieve omgevingen!
• De bedrijfstemperatuur moet tussen 0ºC (32ºF) en +40ºC (104ºF) liggen.
• De machine bestaat uit een samenstel met een pomp, die is ingekapseld in een schokabsorberende behuizing. Om de gebruiker een optimale werkpositie te bieden, is de machine uitgerust met een spuitlans en een antislip handgreep, waarvan de vorm en configuratie voldoen aan de toepasselijke voorschriften.
• Bedek of wijzig de spuitlans of de spuitmonden op geen enkele manier.
• De hogedrukreiniger is ontworpen om te worden gebruikt met koud of lauw water; hogere temperaturen kunnen de pomp beschadigen.
• Gebruik geen water dat vuil of korrelig is of chemische producten bevat, omdat dit de werking kan belemmeren en de levensduur van de machine kan verkorten.

Veiligheidssymbolen

De volgende tabel geeft veiligheidssymbolen weer en beschrijft deze die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u deze probeert te monteren en te bedienen.

Symbool	Beschrijving
	VEILIGHEIDSWAARSCHUWING – geeft een voorzorgsmaatregel, een waarschuwing of een gevaar aan.
	LEES DE GEBRUIKSAANWIJZING(EN) Lees, begrijp en volg alle instructies in de handleiding(en) voordat u probeert te monteren en te bedienen.
	Uit de buurt van regen en natte ruimtes houden.
	Draag een veiligheidsbril en gehoorbescherming om letsel te voorkomen.
	Gevaar voor elektrische schokken.
	Om het risico op letsel te verminderen, moet de gebruiker alle omstanders op minstens 15 meter afstand houden.
	UITSCHAKELEN! Verwijder de stekker onmiddellijk uit het stopcontact als het snoer beschadigd of doorgesneden is.
	Machine niet geschikt voor aansluiting op het drinkwaternet.
	Het geluidsvermogensniveau is 96 dB(A).
	Dubbele isolatie.

Referenties

• Shop Joe Brands: Snow Joe®, Sun Joe®, Aqua Joe®, Auto Joe®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

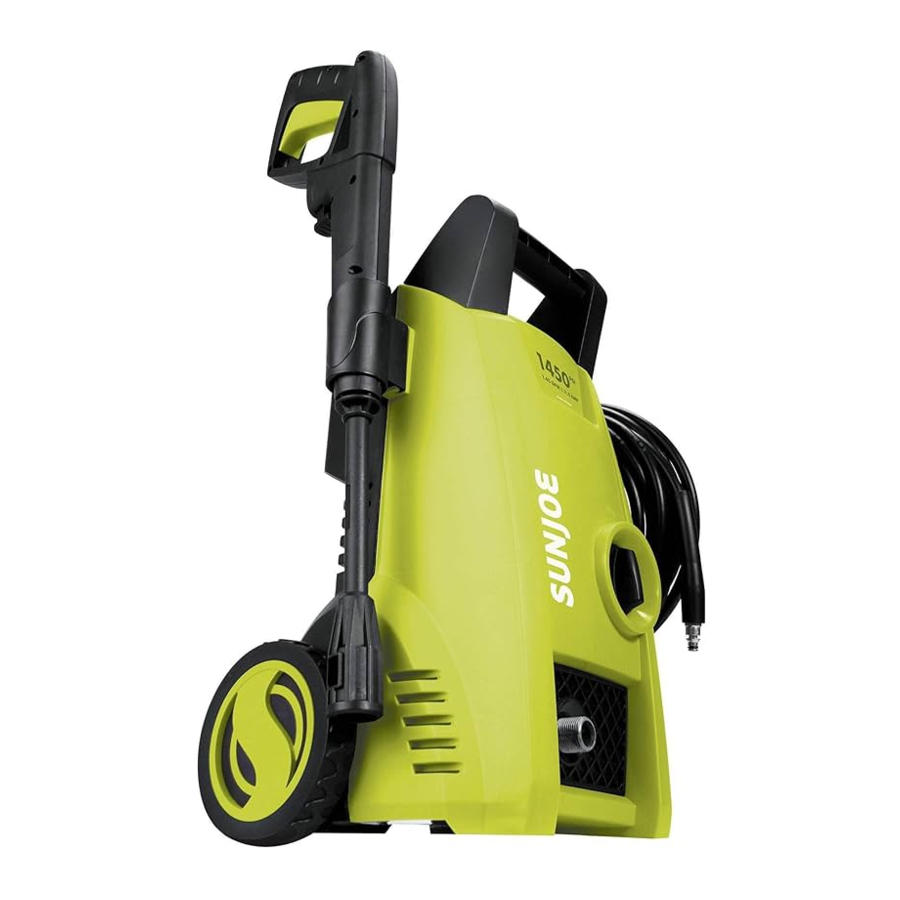

Download SNOWJOE PRESSURE JOE SPX1000 Handleiding

Beschikbare talen
