Teeter FreeStep handleiding

Inleiding

Zorg ervoor dat u alle onderdelen van de FreeStep™ in uw geretourneerde bestelling meeneemt, anders komt u mogelijk niet in aanmerking voor een volledige terugbetaling.
Begin met het gebruik van de herverpakkingsdozen van Teeter. Als u de herverpakkingsdozen niet heeft, neem dan contact op met de klantenservice van Teeter op 800-847-0143. Producten die worden geretourneerd in een niet-goedgekeurde verpakkingscontainer komen mogelijk niet in aanmerking voor een volledige terugbetaling.

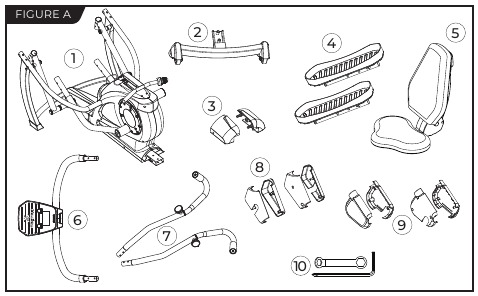

Demonteer het product NIET in meer onderdelen dan de hieronder vermelde onderdelen (Afbeelding A).

1. Basis
2. Achterste stabilisator
3. Afdekset achterste stabilisator
4. Pedalen
5. Ziteenheid

6. Console voorste steunbalk
7. Handgreepsteunbuizen met handgrepen
8. Afdeksets pedaalarmverbinding
9. Afdeksets voorste bovenpoot
10. Meegeleverd gereedschap

De handgreepsteunbuizen verwijderen

1. Begin met het verwijderen van de afdeksets pedaalarmverbinding door de 2 × kruiskopschroeven op elke set los te schroeven met de schroevendraaier (Afbeelding B).

2. Verwijder de afdeksets voorste bovenpoot door de 3 × kruiskopschroeven op elke set los te schroeven met de schroevendraaier (Afbeelding C).

3. Stel de handgrepen zo in dat ze zich in de laagste positie bevinden en vergrendel ze op hun plaats met de handgreepverstelknop (Afbeelding D).

4. Verwijder de handgreepsteunbuizen door de 4 × bouten los te schroeven met de inbussleutel en de 4 × gebogen ringen op elke steunbuis te verwijderen (Afbeelding E).

5. Trek de handgreepsteunbuizen weg van de basis (Afbeelding F) en laat de handgrepen in de laagste positie in de handgreepsteunbuizen zitten.

De console voorste steunbalk verwijderen

6. Koppel de snelheidssensordraad los door voorzichtig op het vergrendellipje op de aansluiting te drukken en de uiteinden van de aansluiting van elkaar weg te trekken (Afbeelding G).

7. Verwijder de console-steunbalk door de 4 × bouten los te schroeven met de inbussleutel en de 4 × gebogen ringen te verwijderen (Afbeelding H).

8. Trek de console-steunbalk weg van de basis (Afbeelding I).

De ziteenheid verwijderen

9. Verwijder de ziteenheid door de 4 × bouten los te schroeven met de inbussleutel en de 4 × veerringen en 4 × ringen te verwijderen (Afbeelding J).

10. Zet de zadelpen in de hoogste positie en vergrendel deze op zijn plaats met de hoogteverstelknop (Afbeelding K).


De pedalen verwijderen

11. Plaats de FreeStep™ zo dat deze op de achterkant rust door de voorste dwarsbalk op te tillen en op de achterste stabilisator te draaien totdat de zadelpen op de grond rust (Afbeelding L & M).

12. Verwijder de pedalen door de 6 × grote bouten en 6 × bouten los te schroeven met de inbus- en steeksleutels, en verwijder vervolgens alle bijbehorende ringen (Afbeelding N). Trek de pedalen weg van de basis.

13. Zet de zadelpen in de laagste positie en vergrendel deze op zijn plaats met de hoogteverstelknop (Afbeelding O).


De achterste stabilisator verwijderen

14. Verwijder de afdekset achterste stabilisator door de 2 × machineschroeven los te schroeven met de schroevendraaier en de rechter- en linkerdelen uit elkaar te trekken (Afbeelding P).

15. Verwijder de achterste stabilisator door de 6 × bouten los te schroeven met de inbussleutel en verwijder vervolgens alle bijbehorende ringen (Afbeelding Q).

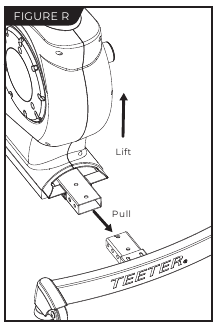

16. Til de basis iets op zodat u de achterste stabilisator van de basis kunt trekken (Afbeelding R).


De FreeStep™ opnieuw verpakken

Til de basis altijd op met behulp van een partner en zorg ervoor dat de doos stevig is vastgeplakt om het zware gewicht van de verzending te weerstaan.

17. Open de meegeleverde herverpakkingsdoos en plak de onderkant stevig vast. Laat de bovenkant van de doos open en til met behulp van een partner de basis op en plaats deze in de doos.
18. Een grote, middelgrote en kleine onderdelenzak wordt meegeleverd met de herverpakkingsdoos. Plaats alle onderdelen zoals hieronder aangegeven en pak vervolgens de grote, middelgrote en kleine zakken respectievelijk in de doos. Inhoud grote zak: Pedalen, achterste stabilisator, ziteenheid, console voorste steunbalk, handgreepsteunbuizen met handgrepen Inhoud middelgrote zak: Afdeksets pedaalarmverbinding, afdeksets voorste bovenpoot, afdekset achterste stabilisator Inhoud kleine zak: Gereedschap, hardwarekits, montage-instructies

De doos verzegelen en het label bevestigen

19. Verzegel de grote doos stevig met verpakkingstape, bevestig het retourlabel aan de bovenkant van de doos en markeer uw retourautorisatienummer (RA #) aan de buitenkant van de doos.

    Teeter-producten kunnen niet worden geretourneerd zonder een retourautorisatienummer. Neem contact op met de klantenservice van Teeter op (800) 847-014 of stuur een e-mail naar info@teeter.com voor hulp.
