Devolo Magic 1 Handleiding

Voorwoord

Welkom in de fantastische wereld van devolo Magic!
In een mum van tijd transformeert devolo Magic uw huis in een multimedia-woning die nu al klaar is voor de toekomst. devolo Magic biedt u merkbaar hogere snelheden, meer stabiliteit en een groter bereik, wat resulteert in de perfecte internetervaring!

Beschrijving van de pictogrammen

Dit gedeelte bevat een korte beschrijving van de pictogrammen die in deze handleiding en/of op het typeplaatje, de apparaatconnector en de pictogrammen op de verpakking worden gebruikt:

Pictogram	Beschrijving
	Zeer belangrijk veiligheidssymbool dat u waarschuwt voor gevaarlijke elektrische spanning die, indien niet vermeden, kan leiden tot ernstig letsel of de dood.
	Zeer belangrijk veiligheidssymbool dat u waarschuwt voor een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot ernstig letsel of de dood.
	Een belangrijk veiligheidssymbool dat u waarschuwt voor een potentieel verbrandingsgevaar dat, indien niet vermeden, kan leiden tot lichte verwondingen of schade aan eigendommen.
	Een belangrijk veiligheidssymbool dat u waarschuwt voor een potentieel gevaarlijke situatie met een struikelgevaar dat kan leiden tot verwondingen.
	Een belangrijke opmerking die moet worden opgevolgd en die mogelijk kan leiden tot materiële schade.
	Het apparaat mag alleen binnenshuis in droge omstandigheden worden gebruikt.
	Het apparaat is een product van klasse I. Alle elektrisch geleidende (van metaal gemaakte) behuizingsdelen waarop tijdens bedrijf of onderhoud in geval van een fout een spanning kan worden aangelegd, moeten continu met de aardedraad zijn verbonden.
	De fabrikant/distributiebedrijf gebruikt de CE-markering om te verklaren dat het product voldoet aan alle toepasselijke Europese regelgeving en is onderworpen aan de voorgeschreven conformiteitsbeoordelingsprocedures.
	Het wordt gebruikt om het ontstaan van afgedankte elektrische en elektronische apparatuur te voorkomen en om dit type afval te verminderen door hergebruik, recycling en andere vormen van nuttige toepassing. De Europese richtlijn AEEA stelt minimumnormen vast voor de behandeling van afgedankte elektrische en elektronische apparatuur in de EU.
	Aanvullende informatie, achtergrondmateriaal en configuratietips voor uw apparaat.
	Geeft een voltooide actie aan

Beoogd gebruik

Gebruik devolo-apparaten, devolo-software en de meegeleverde accessoires zoals beschreven om schade en letsel te voorkomen.

Producten
devolo-apparaten zijn communicatieapparaten die zijn ontworpen voor gebruik binnenshuis.* Afhankelijk van het product zijn ze uitgerust met een PLC - (Power Line Communication) en/of een Wi-Fi-module en/of een breedbandmodule. De apparaten communiceren met elkaar door middel van, afhankelijk van het product, PLC, data- en telefoonlijn (bijv. coaxiaal of twisted pair) en/of Wi-Fi.
devolo-apparaten vervangen de bestaande router niet. Ze maken de overdracht mogelijk van het bestaande internet-/datasignaal via de in-house bekabeling en via Wi-Fi en integreren internetcompatibele eindapparaten in het thuisnetwerk.
devolo-apparaten mogen onder geen enkele omstandigheid buitenshuis worden gebruikt, omdat grote temperatuurschommelingen en vocht zowel het apparaat als de stroomleiding* kunnen beschadigen. devolo-apparaten mogen niet hoger dan twee meter worden geïnstalleerd, tenzij er een extra bevestigingsmechanisme beschikbaar is. De producten zijn bedoeld voor gebruik in de EU, Zwitserland en Noorwegen.
* Dit geldt niet voor devolo-buitenapparaten, die op basis van hun IP-classificatie geschikt zijn voor buitentoepassingen.

Software
devolo-apparaten kunnen alleen worden gebruikt met de gratis, te downloaden programma's die zijn goedgekeurd en beschikbaar zijn op de website van devolo AG (www.devolo.global) en in app stores (iOS en Google Play). Alle wijzigingen aan de productspecifieke firmware of software kunnen de producten beschadigen en in het ergste geval onbruikbaar maken, de conformiteit negatief beïnvloeden en ervoor zorgen dat de garantieclaims ongeldig worden.
Gebruik altijd de meest recente softwareversie om er zeker van te zijn dat u de nieuwste beveiligingsfuncties en apparaatupdates hebt. De geïnstalleerde devolo-software informeert u automatisch wanneer er een nieuwe softwareversie beschikbaar is.

Accessoires
Gebruik alleen de meegeleverde accessoires

Introductie

devolo Magic

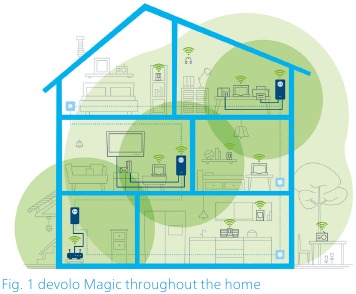

Een thuis is daar waar devolo Magic is – devolo Magic transformeert uw huis of appartement in een mum van tijd in een multimediahuis van de toekomst met een aanzienlijk hogere snelheid, meer stabiliteit en een groter bereik, wat resulteert in de perfecte internetervaring!
Laat u inspireren door producten die verrassend eenvoudig te installeren zijn, met indrukwekkende, innovatieve technologie en onverslaanbare prestaties.

Wees vandaag nog klaar voor de technologie van de toekomst
devolo Magic belichaamt de nieuwe generatie van de beproefde Powerline-technologie (PLC) op basis van de allernieuwste G.hn-architectuur. G.hn is ontwikkeld door de International Telecommunication Union (ITU) met voortdurende ontwikkeling die voornamelijk wordt geleverd door de brancheorganisatie HomeGrid Forum. devolo Magic producten zijn gecertificeerd volgens HomeGrid-normen en zijn compatibel met andere HomeGrid-gecertificeerde producten.
Net als de HomePlug AV-technologie die wordt gebruikt in gevestigde devolo dLAN-apparaten, gebruikt devolo Magic de elektriciteitsleiding van het huishouden voor datatransmissie en zorgt voor ideale prestaties en stabiliteit op locaties waar netwerkkabels niet haalbaar of gewenst zijn en/of de wifi vaak tekortschiet vanwege plafonds en muren.
Om een devolo Magic-netwerk op te zetten, hebt u minstens twee devolo Magic-apparaten nodig. Om technische redenen zijn apparaten uit de devolo Magic-serie niet compatibel met dLAN-apparaten.

Introductie tot de devolo Magic-adapter

Uitpakken– aansluiten – aan de slag en wees voorbereid op de nieuwe generatie van de beproefde Powerline-technologie en innovatieve mesh wifi met snelheid en stabiliteit:

Powerline

• Met snelheden tot 1200 Mbps
• Over afstanden tot 400 meter
• Beveiliging – met 128-bits AES Powerline-encryptie

Mesh wifi

b Met snelheden tot 1200 Mbps b Vier antennes bestrijken tegelijkertijd de 2,4 en 5 GHz wifi-frequenties en gebruiken de volledige omvang van de hele 5 GHz-frequentieband (Dynamic Frequency Selection, DFS).

• Airtime-fairness – Snellere wifi-apparaten krijgen voorrang in het netwerk.
• Band steering – Gebruik van de optimale frequentieband (2,4 en 5 GHz-frequentieband)
• Roaming – Snel en naadloos verbinding maken met het sterkste wifi-toegangspunt
• Beveiliging – met WPA2 voor draadloos ac ("IEEE 802.11a/b/g/n/ac" wifi-high-speed standaarden)

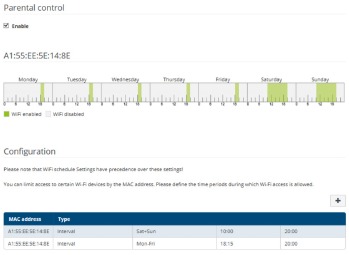

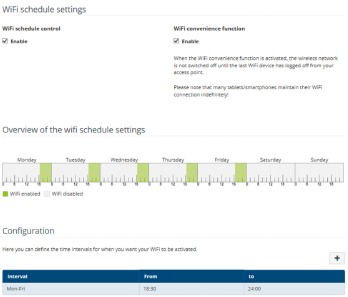

• Handige extra functies zoals ouderlijk toezicht, gastenwifi, tijdcontrole en Config Sync zijn geïntegreerd in de devolo Magic 1 WiFi ^2-1.
• Efficiëntie – De geïntegreerde PowerSave-modus vermindert het energieverbruik automatisch bij weinig dataverkeer.
• Met de 2 netwerkaansluitingen op de devolo Magic 1 WiFi ^2-1 kunt u stationaire netwerkapparaten — zoals een gameconsole, tv of mediareceiver — aansluiten op uw internettoegangspunt via het Powerline-netwerk (bijv. internetrouter).
• Het geïntegreerde stopcontact kan worden gebruikt als een normaal stopcontact om stroom te leveren aan een extra netwerkapparaat of een stekkerdoos.

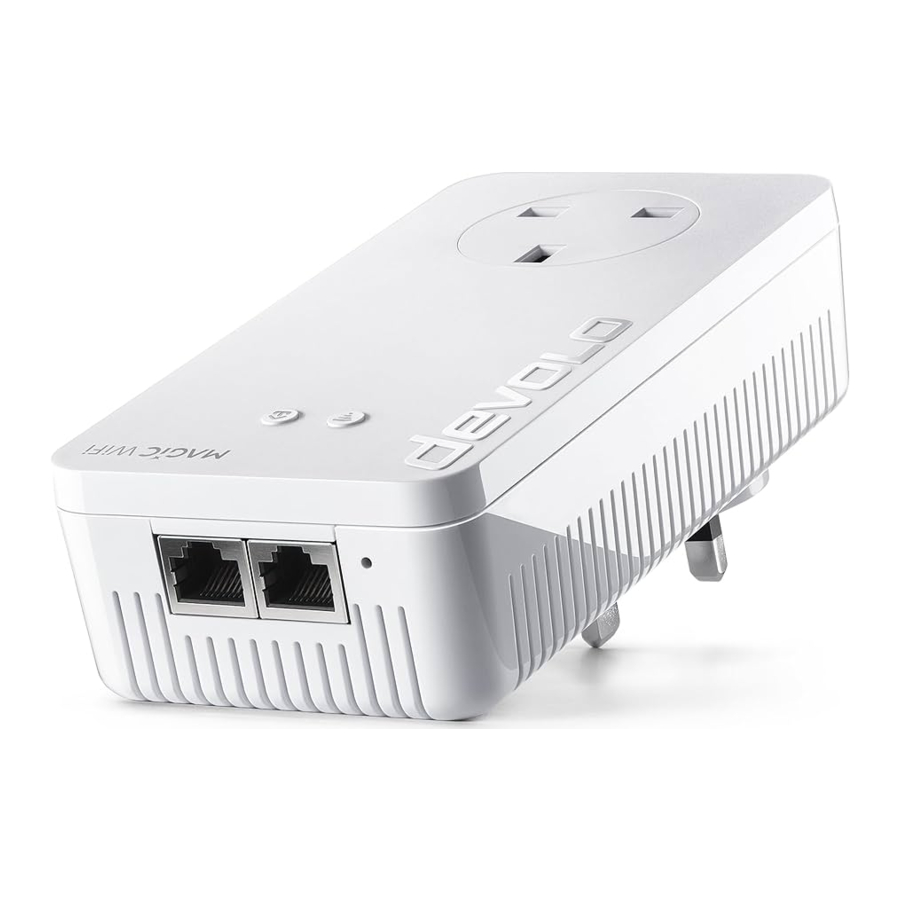

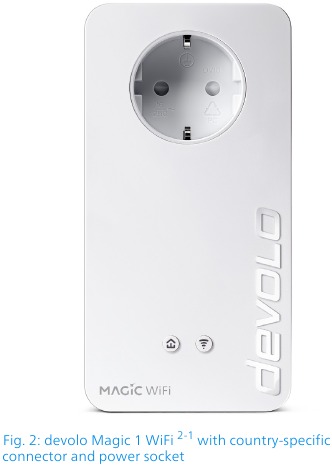

De devolo Magic 1 WiFi ^2-1 functies

Een geïntegreerd stopcontact,
Een PLC-knop met led-statusweergave,
Een wifi-knop met led-statusweergave,
Vier interne wifi-antennes,
Twee netwerkaansluitingen
Een resetknop (naast de netwerkaansluitingen).

De led-statusweergaven kunnen worden uitgeschakeld. Meer informatie hierover vindt u in hoofdstuk Netwerkconfiguratie of in de producthandleiding voor de devolo Cockpit-software die online beschikbaar is op www.devolo.global/devolo-cockpit.

Koppelen – Een PLC-verbinding tot stand brengen

devolo Magic-adapters die zich in de fabrieksstandaardconditie bevinden, d.w.z. recent zijn aangeschaft of succesvol zijn gereset (zie hoofdstuk De devolo Magic-adapter verwijderen uit een PLC-netwerk), beginnen automatisch te proberen te koppelen (een PLC-verbinding tot stand te brengen) met een andere devolo Magic-adapter wanneer ze opnieuw worden aangesloten op het elektriciteitsnet.

Een nieuw devolo Magic PLC-netwerk opstarten
Nadat de devolo Magic-adapters in beschikbare stopcontacten zijn gestoken, wordt er binnen 3 minuten automatisch een nieuw devolo Magic-netwerk tot stand gebracht.

Een bestaand devolo Magic PLC-netwerk uitbreiden door een andere devolo Magic-adapter toe te voegen
Om een nieuwe devolo Magic 1 WiFi ^2-1 in uw devolo Magic-netwerk te gebruiken, moet u deze eerst als netwerk verbinden met uw bestaande devolo Magic-adapterapparaten. Dit wordt bereikt door een gedeeld PLC-wachtwoord te gebruiken, dat op verschillende manieren kan worden toegewezen:

• Met behulp van devolo Cockpit of de devolo Home Network App (zie hoofdstuk Installatie van devolo-software)
• Met behulp van de webinterface (zie hoofdstuk Powerline)
• Met behulp van de PLC-knop zoals hieronder beschreven.
  1. Steek hiervoor de nieuwe devolo Magic-adapter in een beschikbaar stopcontact en houd de PLC-knop op een devolo Magic-adapter in uw bestaande devolo Magic-netwerk ongeveer 1 seconde ingedrukt. De led van deze adapter knippert nu ook wit.
  2. De nieuwe devolo Magic-adapter koppelt automatisch, dus er hoeft geen knop te worden ingedrukt. De led van deze adapter knippert nu ook wit.

Na korte tijd wordt de knipperende led een constant wit licht. De devolo Magic-adapter is succesvol geïntegreerd in uw bestaande devolo Magic-netwerk.
Voor elke koppelingsbewerking kan er slechts één extra devolo Magic-adapter tegelijk worden toegevoegd.
U vindt gedetailleerde informatie over het installeren van devolo Magic-adapters in hoofdstuk De devolo Magic 1 WiFi aansluiten^2-1.

De PLC-indicatielamp aflezen

De geïntegreerde PLC-indicatielamp (led) toont de status van de devolo Magic 1 WiFi ^2-1 door op te lichten en/of te knipperen:

	LED	Knippergedrag	Betekenis	Led-statusweergave (webinterface*)
1	Rode led	Licht op tot 2 sec.	Opstartproces	Kan niet worden uitgeschakeld
2	Rode led	Knippert met tussenpozen van 0,5 sec. (aan/uit)	Status 1: De reset van de devolo Magic-adapter is geslaagd. De PLC/reset-knop is 10 seconden ingedrukt gehouden. Status 2: De devolo Magic-adapter heeft (opnieuw) de fabrieksstandaardinstellingen. Sinds de laatste reset heeft er geen koppeling met een andere devolo Magic-adapter plaatsgevonden. Sluit de adapter aan op een andere devolo Magic-adapter om een volwaardig PLC-netwerk te creëren zoals beschreven in hoofdstuk Koppelen – Een PLC-verbinding tot stand brengen.	Kan niet worden uitgeschakeld
3	Rode led	Brandt continu	Status 1: De andere netwerkknooppunten bevinden zich in de stand-bymodus en zijn momenteel niet toegankelijk via de elektriciteitsleiding. De PLC-leds van de andere devolo Magic-adapters knipperen slechts kort wit. Status 2: De verbinding met de andere netwerkknooppunten is onderbroken. Er kan elektromagnetische of radiofrequentie-interferentie op de stroomleiding zijn. Plaats de devolo Magic-adapters in dit geval dichter bij elkaar of probeer de bron van de interferentie uit te schakelen.	Kan worden uitgeschakeld
4	Rode en witte led	Knippert met tussenpozen van 0,1 sec. rood/2 sec. wit	Data-overdrachtsnelheid niet in optimaal bereik **	Kan worden uitgeschakeld
5	Witte led	Status 1: Knippert met tussenpozen van 0,5 sec. (aan/uit) Status 2: Knippert met tussenpozen van 1 sec. (aan/uit)	Status 1: Deze devolo Magic-adapter bevindt zich in de koppelingsmodus en het systeem zoekt naar nieuwe devolo Magic-adapters. Status 2: Iemand heeft de functie "Apparaat identificeren" geactiveerd op de webinterface of in de devolo Home Network App. Deze functie identificeert de devolo Magic-adapter die wordt gezocht.	Kan niet worden uitgeschakeld
6	Witte led	Brandt continu	De devolo Magic-verbinding heeft geen problemen en de devolo Magic-adapter is klaar voor gebruik.	Kan worden uitgeschakeld
7	Witte led	Knippert met tussenpozen van 0,1 sec. aan/5 sec. uit	De devolo Magic-adapter bevindt zich in de stand-bymodus.***	Kan worden uitgeschakeld
8	Rode en witte led	Knippert met tussenpozen van 0,5 sec. rood/ 0,5 sec. wit	De devolo Magic-adapter voert een firmware-update uit.	Kan niet worden uitgeschakeld

* Informatie over de webinterface vindt u in hoofdstuk Netwerkconfiguratie.
** Informatie over het verbeteren van de overdrachtssnelheid vindt u in hoofdstuk Bandbreedteoptimalisatie.
*** Een devolo Magic-adapter schakelt na ongeveer 10 minuten over naar de stand-bymodus als er geen actief netwerkapparaat (bijv. computer) is aangesloten op de netwerkinterface en de wifi is uitgeschakeld. In deze modus is de devolo Magic-adapter niet toegankelijk via de elektrische bedrading. Zodra het netwerkapparaat (bijv. computer) dat is aangesloten op de netwerkinterface weer is ingeschakeld, is uw devolo Magic-adapter ook weer toegankelijk via de elektrische bedrading.
Controleer of de adapter correct is aangesloten op het elektriciteitsnet en of de koppelingsbewerking succesvol is uitgevoerd. Raadpleeg voor meer informatie hierover De devolo Magic 1 WiFi aansluiten ^2-1.

Wifi-knop

Deze knop regelt de volgende functies:

Wifi aan/uit
In de fabrieksstandaardinstellingen is de wifi-instelling al ingeschakeld en is de wifi-encryptie ingesteld op WPA2. De standaard wifi-sleutel voor de eerste installatie van de devolo Magic 1 WiFi ^2-1 is de wifi-sleutel van het apparaat. U vindt de unieke sleutel op het label op de achterkant van de behuizing.

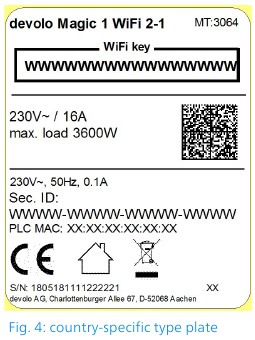

Noteer vóór de netwerkprocedure de wifi-sleutel van de devolo Magic 1 WiFi ^2-1. U vindt de unieke sleutel van het apparaat op het label aan de achterkant van de behuizing.
Om de devolo Magic 1 WiFi ^2-1later via wifi met uw laptop, tablet of smartphone te verbinden, voert u de genoteerde wifi-sleutel in als de netwerkbeveiligingssleutel.

• Om wifi uit te schakelen, houdt u de wifi-knop langer dan 3 seconden ingedrukt.
• Om wifi weer in te schakelen, tikt u kort op de wifi-knop.

Wifi-apparaten verbinden via WPS

• Als het apparaat nog steeds op fabrieksinstellingen staat, tikt u op de wifi-knop om WPS te activeren.
• Als de wifi-verbinding is uitgeschakeld en u WPS wilt activeren, drukt u tweemaal op de wifi-knop; één keer om wifi in te schakelen en nogmaals om WPS te activeren.
• Als de wifi-verbinding is ingeschakeld en u deze instellingen wilt kopiëren naar een andere devolo Magic-adapter, lees dan verder met hoofdstuk Config Sync.

WPS is een van de encryptiestandaarden die zijn ontwikkeld door de WiFi Alliance. Het doel van WPS is om het gemakkelijker te maken om apparaten toe te voegen aan een bestaand netwerk. Raadpleeg voor meer gedetailleerde informatie hoofdstuk Wi-Fi Protected Setup (WPS).

De wifi-indicatielamp aflezen

De geïntegreerde wifi-indicatielamp (led) toont de status van de devolo Magic 1 WiFi ^2-1 door op te lichten en/of te knipperen

	Wifi-led	Knippergedrag	Betekenis	Led-statusweergave (webinterface*)
1	Witte led	Knippert met tussenpozen van 0,1 sec. aan/5 sec. uit	De devolo Magic-adapter bevindt zich in de WPS-modus om wifi-apparaten te integreren via WPS.	Kan niet worden uitgeschakeld
2	Witte led	Brandt continu	Wifi is ingeschakeld en actief.	Kan worden uitgeschakeld
3	Witte led	Uit	Status 1: De wifi-led is uitgeschakeld en de devolo Magic-adapter is nog steeds klaar voor gebruik. Status 2: De wifi-functie is uitgeschakeld.	Kan worden uitgeschakeld

* Informatie over de webinterface vindt u in hoofdstuk Netwerkconfiguratie.

Resetknop

De resetknop (naast de netwerkaansluitingen) heeft twee verschillende functies:

Opnieuw opstarten
Het apparaat start opnieuw op als u de resetknop minder dan 10 seconden ingedrukt houdt.

Fabrieksstandaardinstellingen

1. Om een devolo Magic-adapter uit uw devolo Magic-netwerk te verwijderen en de volledige configuratie succesvol te herstellen naar de fabrieksinstellingen, houdt u de resetknop langer dan 10 seconden ingedrukt.
   Houd er rekening mee dat alle instellingen die al zijn gemaakt, verloren gaan!
2. Wacht tot de led wit knippert en koppel vervolgens de devolo Magic-adapter los van het elektriciteitsnet.
   De devolo Magic-adapter is succesvol verwijderd uit uw bestaande devolo Magic-netwerk.

Netwerkaansluitingen

U kunt de netwerkaansluitingen op de devolo Magic-adapter gebruiken om deze aan te sluiten op stationaire apparaten zoals computers, gameconsoles enz. met behulp van een standaard netwerkkabel.

Wifi-antennes

De interne wifi-antennes zijn bedoeld om draadloos verbinding te maken met andere netwerkapparaten.

Geïntegreerd stopcontact

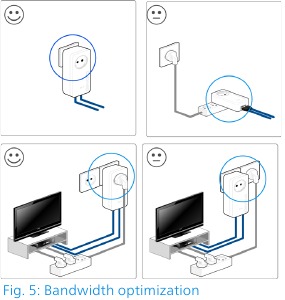

Gebruik altijd het geïntegreerde stopcontact op de devolo Magic-adapter wanneer u andere consumenten op het elektriciteitsnet aansluit. Met name elektronische apparaten met netadapter kunnen de PLC-prestaties negatief beïnvloeden.
Het geïntegreerde netfilter in de devolo Magic-adapter filtert dergelijke externe interferentie en vermindert eventuele aantasting van de PLC-prestaties.

Eerste gebruik

In dit hoofdstuk vindt u alles wat u moet weten om uw devolo Magic 1 WiFi ^2-1 in te stellen en te gebruiken. We beschrijven hoe u het apparaat aansluit en beschrijven kort de devolo-software. Bezoek onze website www.devolo.global voor meer informatie.

Inhoud van de verpakking

Zorg ervoor dat de levering compleet is voordat u begint met de installatie van uw devolo Magic 1 WiFi ^2-1:

• Single Kit:
  • 1 devolo Magic 1 WiFi ^2-1
  • Gedrukte installatiehandleiding
  • Gedrukte veiligheidsflyer
  • Vereenvoudigde CE-verklaring
  • Online documentatie

of

• Starter Kit:
  • 1 devolo Magic 1 WiFi ^2-1
  • 1 devolo Magic 1 LAN ^1-1
  • 1 netwerkkabel
  • Gedrukte installatiehandleiding
  • Gedrukte veiligheidsflyer
  • Vereenvoudigde CE-verklaring
  • Online documentatie

of

• Multiroom Kit:
  • 2 devolo Magic 1 WiFi ^2-1
  • 1 devolo Magic 1 LAN ^1-1
  • 1 netwerkkabel
  • Gedrukte installatiehandleiding
  • Gedrukte veiligheidsflyer
  • Vereenvoudigde CE-verklaring
  • Online documentatie

devolo AG behoudt zich het recht voor om de inhoud van de verpakking zonder voorafgaande kennisgeving te wijzigen.

Systeemvereisten

• Besturingssystemen die worden ondersteund door devolo Cockpit:
  • vanaf Windows 7 (32-bits/64-bits),
  • vanaf Ubuntu 13.10 (32-bits/64-bits),
  • vanaf Mac (OS X 10.9)
• Gigabit-netwerkverbinding
• Netwerkverbinding

Houd er rekening mee dat uw computer of een ander apparaat een netwerkkaart of netwerkadapter met een netwerkinterface moet hebben.
Om een devolo-netwerk in te stellen, hebt u minstens twee devolo-adapters nodig.

De devolo Magic 1 WiFi ^2-1 aansluiten

Schade aan het apparaat veroorzaakt door omgevingsomstandigheden
Gebruik het apparaat uitsluitend binnenshuis in droge omstandigheden
In de volgende paragrafen beschrijven we hoe u de devolo Magic 1 WiFi ^2-1 aansluit en in een netwerk integreert. We verduidelijken de exacte procedures op basis van mogelijke netwerkscenario's.
Voor het toegestane spanningsbereik voor het gebruik van het apparaat en het energieverbruik, verwijzen we u naar het typeplaatje aan de achterkant van het apparaat. Raadpleeg voor meer technische informatie over onze producten het productgedeelte op www.devolo.global

Starter Kit – Automatische installatie voor een nieuw devolo Magic PLC-netwerk

1. Sluit een devolo Magic 1 LAN ^1-1 aan op de netwerkverbinding van uw internettoegangsapparaat (bijv. uw internetrouter).

   Struikelgevaar
   Leg de netwerkkabel op een barrièrevrije manier en zorg ervoor dat het stopcontact en de aangesloten netwerkapparaten gemakkelijk toegankelijk zijn
2. Steek beide devolo Magic-adapters binnen 3 minuten in beschikbare stopcontacten. Zodra de LED's op beide adapters wit knipperen met regelmatige tussenpozen van 0,5 sec., zijn ze klaar voor gebruik en starten ze automatisch het proces van het tot stand brengen van een versleutelde verbinding met elkaar (zie hoofdstuk De PLC-indicatielampjes lezen).
   Als de LED's op beide devolo Magic-adapters wit oplichten, is uw devolo Magic-netwerk ingesteld volgens uw individuele specificaties en beschermd tegen ongeoorloofde toegang.

Toevoeging – Een bestaand PLC-netwerk uitbreiden door een andere devolo Magic 1 WiFi ^2-1 toe te voegen

Voordat u de devolo Magic 1 WiFi ^2-1 in uw devolo Magic-netwerk kunt gebruiken, moet u deze eerst als netwerk met uw bestaande devolo Magic-adapters verbinden. Dit wordt bereikt door gebruik te maken van een gedeeld wachtwoord.

1. Steek de devolo Magic 1 WiFi ^2-1 in een beschikbaar stopcontact. Zodra de LED wit knippert met regelmatige tussenpozen van 0,5 seconden, is de adapter klaar voor gebruik, maar nog niet in een devolo Magic-netwerk geïntegreerd (zie hoofdstuk De PLC-indicatielampjes lezen).
2. Druk binnen 3 minuten gedurende ongeveer 1 seconde op de PLC-knop op een devolo Magic-adapter in uw bestaande devolo Magic-netwerk.
   De nieuwe devolo Magic-adapter koppelt automatisch, dus er hoeft geen knop te worden ingedrukt. De LED van deze adapter knippert nu ook wit.
   Als de LED's op beide devolo Magic-adapters wit oplichten, is de nieuwe adapter met succes in uw bestaande devolo Magic-netwerk geïntegreerd.
   Voor elke koppelingsbewerking kan er slechts één extra adapter tegelijk worden toegevoegd.

Het netwerkwachtwoord wijzigen

Een netwerkwachtwoord kan ook op de volgende manieren worden gewijzigd:

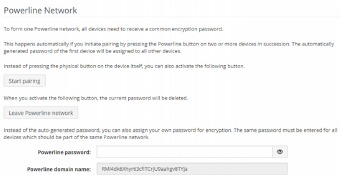

• Via de webinterface van de devolo Magic-adapter (zie hoofdstuk Powerline)

of

• Met behulp van devolo Cockpit of de devolo Home Networking App. Raadpleeg voor meer informatie het hoofdstuk Installatie van devolo-software.

Een wifi-verbinding tot stand brengen met de devolo Magic 1 WiFi^2-1

Breng de wifi-verbinding tot stand met uw laptop, tablet of smartphone door de eerder genoteerde wifi-sleutel in te voeren als netwerkbeveiligingssleutel.

De wifi-adapter in een bestaand wifi-netwerk integreren
Om ervoor te zorgen dat de devolo Magic 1 WiFi ^2-1 dezelfde wifi-configuratie heeft als uw wifi-router, kunt u de wifi-toegangsgegevens met één druk op de knop toepassen met behulp van de functie WiFi Clone (WiFi-kloon). Dit kan op verschillende manieren worden ingeschakeld:

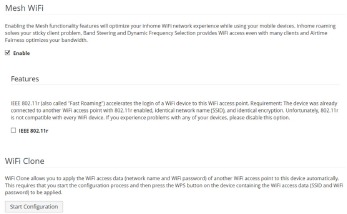

WiFi Clone activeren:

• WiFi Clone activeren door op een knop te drukken: Druk kort op de PLC button (PLC-knop) op uw devolo Magic WiFi-adapter. Nadat de knop is ingedrukt, knippert de LED wit. Druk binnen 2 minuten op de WPS-knop op uw router. Raadpleeg de gebruiksaanwijzing van uw router om te achterhalen hoe lang u de knop moet indrukken.

of

• WiFi Clone activeren vanuit de webinterface. Meer informatie over deze functie is te vinden in hoofdstuk WiFi Clone (WiFi-kloon).

Installatie van devolo-software

devolo Cockpit-software installeren
devolo Cockpit vindt alle toegankelijke devolo Magic-adapters in uw devolo Magic-netwerk, geeft informatie over deze apparaten weer en versleutelt uw devolo Magic-netwerk afzonderlijk. U kunt de software gebruiken om naar de geïntegreerde webinterface te navigeren.
Besturingssystemen die worden ondersteund door devolo Cockpit (versie 5.0 of later):

• vanaf Windows 7 (32-bits/64-bits) of later,
• vanaf Ubuntu 13.10 (32-bits/64-bits),
• vanaf Mac (OS X 10.9)

U kunt de producthandleiding, software en aanvullende informatie over devolo Cockpit online vinden op www.devolo.global/devolo-cockpit.

De devolo Home Networking App downloaden
De devolo Home Networking App is de free app (gratis app) van devolo, ook voor het controleren en configureren van wifi-, PLC- en LAN-verbindingen voor de devolo Magic-adapter (met behulp van een smartphone of tablet). De smartphone of tablet maakt thuis via wifi verbinding met de devolo Magic-adapter.

1. Download de devolo Home Networking App naar uw smartphone of tabletcomputer vanuit de bijbehorende store.

2. De devolo Home Networking App wordt zoals gebruikelijk in de app-lijst van uw smartphone of tablet geplaatst. Door op het pictogram van de devolo Home Networking App te tikken, gaat u naar het startmenu.

U kunt meer informatie over de devolo Home Networking App online vinden op www.devolo.global/home-network-app.

De devolo Magic-adapter uit een PLC-netwerk verwijderen

Om een devolo Magic-adapter uit uw netwerk te verwijderen en de volledige configuratie succesvol te herstellen naar de fabrieksinstellingen, houdt u de resetknop langer dan 10 seconden ingedrukt. Wacht tot de LED wit knippert en koppel de adapter vervolgens los van het elektriciteitsnet.
Houd er rekening mee dat alle reeds gemaakte instellingen verloren gaan!
Om de stroomvoorziening in een ander netwerk te integreren, gaat u te werk zoals beschreven in hoofdstuk Toevoeging – Een bestaand PLC-netwerk uitbreiden door een andere devolo Magic 1 WiFi ^2-1 toe te voegen.

Netwerkconfiguratie

De devolo Magic 1 WiFi ^2-1 heeft een ingebouwde webinterface die kan worden opgeroepen met een standaard webbrowser. Alle instellingen voor de bediening van het apparaat kunnen hier worden gewijzigd.

De ingebouwde webinterface oproepen

U kunt de ingebouwde online webinterface voor de devolo Magic 1 WiFi ^2-1 op verschillende manieren openen:

• Met de devolo Home Network App op uw smartphone of tablet kunt u de webinterface van het apparaat openen door op het betreffende adaptersymbool voor de devolo Magic 1 WiFi ^2-1 te tikken.

of

• Met de Cockpit software kunt u naar de webinterface van het apparaat gaan door op het betreffende tabblad voor de devolo Magic 1 WiFi ^2-1 te klikken. Vervolgens bepaalt het programma het huidige IP-adres en start de configuratie in de webbrowser.

Standaard wordt de webinterface direct geopend. Als er echter een toegangswachtwoord is ingesteld via de optie System > Management (Systeem > Beheer), moet u eerst dat wachtwoord invoeren. Lees hierover meer onder System (Systeem).
U kunt meer informatie over de devolo Home Network App en Cockpit software vinden in Hoofdstuk Installation of devolo software (Installatie van devolo-software).

Algemene informatie over het menu

Alle menufuncties worden beschreven in de bijbehorende interface en in het bijbehorende hoofdstuk in de handleiding. De volgorde van de beschrijving in de handleiding volgt de structuur van het menu. De figuren voor de apparaatinterface dienen als voorbeelden.

Inloggen
De webinterface is niet met een wachtwoord beveiligd. Het toewijzen van een inlogwachtwoord is verplicht bij de eerste keer inloggen om onbevoegde toegang door derden te voorkomen.
Voer uw bestaande wachtwoord in telkens wanneer u opnieuw inlogt en bevestig door op Log in (Inloggen) te drukken.

Uitloggen
Log uit van de webinterface door op Log out (Uitloggen) te klikken.

Taalkeuze
Selecteer de gewenste taal in de lijst met taalkeuzes.
De centrale gebieden van de webinterface en hun subcategorieën worden aan de linkerkant weergegeven. Klik op de vermelding voor een gebied om er direct naartoe te gaan.

Wijzigingen aanbrengen
Zodra u een wijziging aanbrengt, worden er twee pictogrammen weergegeven op de betreffende menupagina:

• Pictogram Disk (Schijf): uw instellingen worden opgeslagen.
• Pictogram X: de bewerking wordt geannuleerd. Uw instellingen worden niet opgeslagen.

Verplichte velden
Velden met een rode rand zijn verplichte velden. Dit betekent dat er in deze velden gegevens moeten worden ingevoerd om verder te gaan met de configuratie.

Helptekst lege velden
Velden die nog niet zijn ingevuld, bevatten grijze helptekst, die de vereiste inhoud voor het veld aangeeft. Deze helptekst verdwijnt onmiddellijk zodra er inhoud is ingevoerd.

Standaardinstellingen
Sommige velden bevatten standaardinstellingen die de grootste compatibiliteit en het grootste gebruiksgemak garanderen. Standaardinstellingen worden aangeduid met een * in vervolgkeuzemenu's.
Standaardinstellingen kunnen uiteraard worden vervangen door aangepaste informatie.

Aanbevolen instellingen
Sommige velden bevatten aanbevolen instellingen.
Aanbevolen instellingen kunnen uiteraard worden vervangen door aangepaste informatie.

Tabellen
U kunt wijzigingen aanbrengen binnen een tabel door op de betreffende tabelrij te klikken in Time Control (Tijdsinstelling) en Parental Control (Ouderlijk toezicht). In de bewerkingsmodus hebben de betreffende tabelrijen een blauwe achtergrond. In de bewerkingsmodus hebben de betreffende tabelrijen een blauwe achtergrond.

Ongeldige invoer
Invoerfouten worden gemarkeerd door een rode rand of er worden foutmeldingen weergegeven.

Knoppen
Klik op het pictogram Disk (Schijf) om de instellingen voor het betreffende webinterfacegebied op te slaan.
Klik op het pictogram X of gebruik het Menu path (Menupad) boven de knoppen om het betreffende webinterfacegebied te verlaten.
Klik op het pictogram Recycle bin (Prullenbak) om een vermelding te verwijderen.
Klik op het pictogram Arrow (Pijl) om een lijst te vernieuwen.

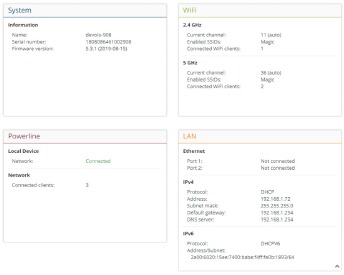

Overzicht

Het gebied Overview (Overzicht) toont de status van de devolo Magic 1 WiFi ^2-1 en de aangesloten LAN-, PLC- en WiFi-apparaten.

Systeem

Name (Naam): Apparaatnaam
Serial number (Serienummer): Apparaatserienummer
Firmware version (Firmwareversie): Firmwareversie van het apparaat

WiFi

2.4 GHz
Current channel (Huidig kanaal): gebruikt frequentiekanaal in de 2,4-GHz frequentieband
Enabled SSID (Ingeschakelde SSID): naam van het ingeschakelde WiFi-netwerk
Connected WiFi clients (Verbonden WiFi-clients): aantal apparaten dat verbonden is met het netwerk.

5 GHz
Current channel (Huidig kanaal): gebruikt frequentiekanaal in de 5GHz frequentieband
Enabled SSIDs (Ingeschakelde SSID's): Naam van de ingeschakelde WiFi-netwerken
Connected WiFi clients (Verbonden WiFi-clients): aantal apparaten dat verbonden is met het netwerk.

Powerline

Local device (Lokaal apparaat)
Network (Netwerk): statusinformatie "verbonden" of "niet verbonden"

Network (Netwerk)
Connected clients (Verbonden clients): aantal apparaten dat verbonden is met het Powerline-netwerk

LAN

IPv4
Protocol (Protocol): Weergave die aangeeft of DHCP is in- of uitgeschakeld
Address (Adres): IPv4-adres dat in gebruik is
Subnet mask (Subnetmasker): IPv4-netwerkmasker dat in gebruik is
Default gateway (Standaardgateway): IPv4-gateway die in gebruik is
Name server (Naamserver): DNSv4-server die in gebruik is

IPv6
Protocol (Protocol): Weergave die aangeeft of DHCPv6 is in- of uitgeschakeld
Address/subnet (Adres/subnet): Adres/subnetmasker dat in gebruik is

WiFi

Breng alle wijzigingen aan in uw draadloze netwerk in het gedeelte WiFi.

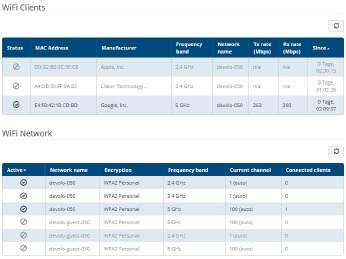

Status

Hier kunt u de huidige status van uw WiFi-netwerkconfiguratie zien, bijvoorbeeld de verbonden WiFi-stations, het MAC-adres, de geselecteerde frequentieband, de SSID, de overdrachtssnelheden en de verbindingsduur.

WiFi-netwerken

Hier kunt u alle noodzakelijke wijzigingen aanbrengen in uw WiFi-netwerk.

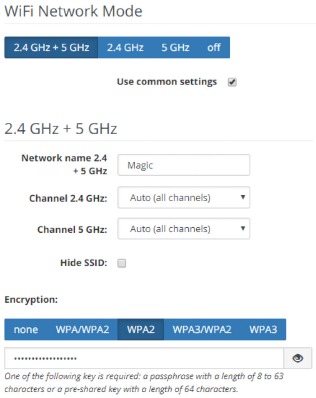

WiFi-netwerkmodus
De devolo Magic 1 WiFi ^2-1 ondersteunt zowel de parallelle werking van de WiFi-frequentiebanden als het afzonderlijke gebruik ervan.

In het veld WiFi-netwerkmodus kunt u uw voorkeursinstelling definiëren door op het betreffende veld te klikken:

• 2,4 GHz + 5 GHz – Beide frequentiebanden worden gebruikt
• 2,4 GHz – Alleen de 2,4 GHz-frequentieband wordt gebruikt
• 5 GHz – Alleen de 5 GHz-frequentieband wordt gebruikt
• Off – Indien gewenst kunt u hier het WiFi-gedeelte van uw devolo Magic 1 WiFi ^2-1 volledig uitschakelen.

Houd er rekening mee dat nadat u deze instelling hebt opgeslagen, u wordt losgekoppeld van elke bestaande draadloze verbinding met de devolo Magic 1 WiFi ^2-1. Configureer in dit geval het apparaat via Ethernet.

Netwerknaam
De netwerknaam (SSID) bepaalt de naam van uw draadloze netwerk. U kunt deze naam zien wanneer u zich aanmeldt bij de WiFi, zodat u het juiste WiFi-netwerk kunt identificeren.

Kanalen
Er zijn 13 kanalen beschikbaar in de 2,4 GHz frequentieband. De kanalen die worden aanbevolen voor Europa zijn de kanalen 1, 6 en 11. Dit zorgt ervoor dat de frequentiebanden van de kanalen elkaar niet overlappen en verbindingsproblemen worden vermeden.
Er zijn 19 kanalen beschikbaar in de 5 GHz frequentieband.
De standaardinstelling voor de kanaalselectie is Automatic (Automatisch). De devolo Magic 1 WiFi ^2-1 voert in deze instelling regelmatig en automatisch de kanaalselectie uit. Met andere woorden, als het laatst verbonden station zich afmeldt, wordt onmiddellijk gezocht naar een geschikt kanaal. Als er geen stations zijn verbonden, selecteert het apparaat automatisch om de 15 minuten een kanaal.
Het is belangrijk op te merken dat verbonden apparaten ook de verhoogde frequentieband van 5 GHz moeten ondersteunen. Vanaf kanaal 52 komt u in het radarbereik. Bij de eerste toegang tot het apparaat start automatisch een radardetectiefase (DFS), gedurende welke tijd de devolo Magic 1 WiFi ^2-1 niet via WiFi kan worden benaderd. Dit kan tot 10 minuten duren.
In het veld Channel (Kanaal) kunt u handmatig een 2,4 GHz- en een 5 GHz-kanaal selecteren. Als u niet zeker weet welke draadloze kanalen worden gebruikt door apparaten in de buurt, selecteert u de optie Automatic (Automatisch).

Hide SSID:
De SSID specificeert de naam van uw draadloze netwerk. U kunt deze naam zien wanneer u zich aanmeldt bij de WiFi, zodat u het juiste subnet kunt identificeren.
Als de optie Hide SSID (SSID verbergen) is uitgeschakeld, is uw netwerknaam zichtbaar. Als deze optie is uitgeschakeld, moeten potentiële netwerkgebruikers de exacte SSID kennen en deze handmatig invoeren om een verbinding tot stand te kunnen brengen.
Sommige WiFi-stations hebben moeite om verbinding te maken met verborgen draadloze netwerken. Als de verbinding met een verborgen SSID problemen oplevert, probeer dan eerst de verbinding tot stand te brengen met een zichtbare SSID en probeer deze pas daarna te verbergen.

Security (Beveiliging)
De beveiligingsstandaard WPA/WPA2/WPA3 Personal (WiFi Protected Access) is beschikbaar voor het beveiligen van datatransmissie in uw draadloze netwerk. Deze methode maakt gebruik van geïndividualiseerde sleutels bestaande uit letters en cijfers en de afgebeelde speciale tekens met een lengte van maximaal 63 tekens. U kunt ze eenvoudig via het toetsenbord in het veld Key (Sleutel) invoeren.

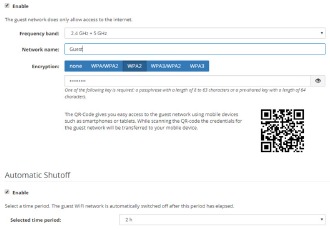

Gastnetwerk

Als u vrienden of kennissen op bezoek hebt en u hen internettoegang wilt bieden zonder het wachtwoord voor uw WiFi te geven, kunt u naast de hoofdinternetverbinding een apart gastaccount instellen. Het gastaccount kan een eigen netwerknaam, tijdslimiet en WiFi-wachtwoord hebben. Op deze manier kunnen uw bezoekers op internet surfen zonder toegang te hebben tot uw lokale netwerk.

Om een gastaccount in te stellen, activeert u de optie Enable (Inschakelen).
Het gastaccount heeft een functie voor Automatic shutoff (Automatisch uitschakelen). Deze functie schakelt automatisch het gastnetwerk uit zodra de geselecteerde tijdsperiode eindigt.
U kunt de optie Enable (Inschakelen) gebruiken om de uitschakelfunctie te activeren.
U kunt het gastaccount ook in- of uitschakelen in de devolo Home Network App met behulp van de knop Guest account (Gastaccount).

Frequency band (Frequentieband)
In het veld Frequency band (Frequentieband) selecteert u de frequentiebandmodus die u gebruikt (zie hoofdstuk WiFi-netwerkmodus).

Network name (Netwerknaam)
Definieer de naam van het gastnetwerk in het veld Network name (Netwerknaam).

Key (Sleutel)
U moet ook het gastaccount versleutelen om te voorkomen dat iemand binnen het signaalbereik uw netwerk binnendringt en bijvoorbeeld uw internetverbinding deelt. De beveiligingsstandaard WPA/WPA2/WPA3 (WiFi Protected Access) is hiervoor beschikbaar.
Deze methode maakt gebruik van geïndividualiseerde sleutels bestaande uit letters en cijfers met een lengte van maximaal 63 tekens. U kunt ze eenvoudig via het toetsenbord invoeren.
Voer hiervoor een overeenkomstig aantal tekens in het veld Key (Sleutel) in.

QR code (QR-code)
Met behulp van de QR-code kunt u eenvoudig de verbinding met het gastnetwerk voor mobiele apparaten instellen. Het scannen van de QR-code brengt automatisch de inloggegevens voor het gastnetwerk over naar het betreffende mobiele apparaat. De QR-code is alleen zichtbaar als het gastnetwerk is ingeschakeld.

Mesh

Mesh
Alle devolo Magic-serie WiFi-adapters bieden mesh WiFi, wat volledig nieuwe en verbeterde WiFi-functies met zich meebrengt:

• Fast roaming (IEEE 802.11r) stroomlijnt het registratieproces voor WiFi-eindapparaten, zoals smartphones of tablets, bij het overschakelen naar een andere WiFi-hotspot.
  De functie Fast roaming is niet compatibel met alle WiFi-clients. Als er verbindingsproblemen zijn met een van uw apparaten, deactiveer deze optie dan.

In de fabrieksinstellingen van de devolo Magic 1 WiFi ^2-1 is Fast roaming standaard uitgeschakeld.

• Daarnaast verwerkt de nieuwe functie air-time fairness de verzoeken van snelle WiFi-clients met een hogere prioriteit. Dit voorkomt dat oudere apparaten, die mogelijk meer tijd nodig hebben voor een download, WiFi-knelpunten creëren.
• Geïntegreerde band steering zorgt ervoor dat alle WiFi-stations automatisch overschakelen naar de optimale frequentieband (2,4 en 5 GHz frequentieband) om te allen tijde de beste WiFi-verbinding te gebruiken.

Om de mesh-functies in te schakelen, activeert u de optie Enable (Inschakelen).
De mesh-functie van de devolo Magic 1 WiFi ^2-1 is standaard ingeschakeld.

WiFi Clone
WiFi Clone maakt het mogelijk om eenvoudig de WiFi-configuratiegegevens van een bestaand WiFi-toegangspunt (bijv. uw WiFi-router) te kopiëren naar alle WiFi-toegangspunten (Single SSID). Start de procedure met de optie Start Configuration (Configuratie starten) en druk vervolgens op de WPS-knop van het apparaat met de WiFi-toegangsgegevens (SSID en WiFi-wachtwoord) die moeten worden toegepast.

Tijdschakeling

In het gedeelte Schedule control (Tijdschakeling) kunt u definiëren wanneer uw WiFi wordt in- en uitgeschakeld.

Enabling WiFi schedule control (Tijdschakeling WiFi inschakelen)
Om de tijdschakeling te kunnen gebruiken, activeert u de optie Enable (Inschakelen).

Configuration (Configuratie)
U kunt meerdere tijdsperioden definiëren waarin uw draadloze netwerk voor elke weekdag moet worden ingeschakeld. Vervolgens schakelt de tijdschakeling het draadloze netwerk automatisch in of uit.

Automatic disconnection (Automatische ontkoppeling)
Als u de optie Automatic disconnection (Automatische ontkoppeling) inschakelt, wordt het draadloze netwerk pas uitgeschakeld als het laatste station zich heeft afgemeld.
Het handmatig in- en uitschakelen van het apparaat (met behulp van een knop) heeft altijd prioriteit boven automatische tijdschakeling. De geconfigureerde tijdschakeling wordt vervolgens automatisch van kracht tijdens de volgende gedefinieerde tijdsperiode.

Ouderlijk toezicht

Met deze functie kunt u de WiFi-toegang voor specifieke apparaten op basis van tijd reguleren. Om bijvoorbeeld te voorkomen dat uw kinderen overmatig gebruik maken van internet, kunt u definiëren hoe lang ze de WiFi per dag mogen gebruiken. Synchronisatie met een (internet) tijdserver is noodzakelijk om het ouderlijk toezicht te kunnen gebruiken. In dit geval moet de tijdserver (System > Management > Time Server (NTP)) voor de devolo Magic 1 WiFi ^2-1 ac zijn ingeschakeld en is ook een actieve internetverbinding vereist.
De tijdserver pool.ntp.org is standaard ingeschakeld. Meer informatie vindt u in hoofdstuk Management.
Als u een time quota (tijdquota) (gebruikstijd in uren) of een time period (tijdsperiode) (actief van/tot) wilt instellen, activeert u de optie Enable (Inschakelen). Voer nu de MAC-adressen in van de apparaten waarvoor u ouderlijk toezicht wilt instellen.
Onder Type definieert u een time quota (tijdquota) (tijdslimiet) of een time period (tijdsperiode) voor wanneer u wilt dat de ingevoerde MAC-adressen internettoegang ontvangen. Onder Select interval (Interval selecteren) selecteert u het gewenste tijdsbestek.

Setting the time quota (Tijdquota instellen)
Onder Time Quota (Tijdquota) kan de tijdslimiet worden geselecteerd.
Bevestig uw instellingen door op het pictogram Disk (Schijf) te klikken.

Setting the time period (Tijdsperiode instellen)
Onder Time Period (Tijdsperiode) kan de gewenste tijdsperiode worden geselecteerd. Nadat u het interval hebt ingevoerd, voert u de gewenste begin- en eindtijden in in uur- en minuutformaat.
Bevestig uw instellingen door op het pictogram Disk (Schijf) te klikken.
Als u een tijdquota (tijdslimiet) of een tijdsperiode uit de lijst wilt verwijderen, klikt/tikt u op het pictogram dustbin (prullenbak).

Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) is een van de internationale encryptiestandaarden die zijn ontwikkeld door de Wi-Fi Alliance voor het eenvoudig en snel opzetten van een beveiligd draadloos netwerk. De encryptiesleutels van de respectieve WiFi-apparaten worden automatisch en continu overgedragen naar de andere WiFi-appara(a)t(en) in het draadloze netwerk.

Enabling WPS encryption (WPS-encryptie inschakelen)
Om WPS-encryptie te kunnen gebruiken, activeert u de optie Enable (Inschakelen).

De devolo Magic 1 WiFi ^2-1 biedt twee verschillende varianten voor het overdragen van deze encryptiesleutels:

WPS using WPS pushbutton (WPS met WPS-drukknop)

1. Start het encryptieproces op de devolo Magic 1 WiFi ^2-1
   • Door op de WiFi button (WiFi-knop) op de front side of the device (voorkant van het apparaat) te drukken of
   • Door op de bijbehorende Start (Start)-knop op de gebruikersinterface onder WiFi > WPS Pushbutton te drukken.
2. Druk vervolgens op de WPS-knop van het WiFi-apparaat dat u toevoegt of schakel het WPS-mechanisme in de WiFi-instellingen van het WiFi-apparaat in. Nu wisselen de apparaten hun encryptiesleutels uit en brengen ze een beveiligde WiFi-verbinding tot stand. De WiFi-led op het voorpaneel geeft het synchronisatieproces aan door te knipperen.

WPS via PIN
Om WiFi-apparaten in uw draadloze netwerk veilig met elkaar te verbinden met behulp van een PIN-variant, gaat u naar de webinterface en voert u onder WiFi > WPS > WPS PIN de WPS-pincode in die is gegenereerd door uw Android-smartphone of -tablet en start u het encryptieproces door op de bijbehorende Start (Start)-knop te drukken.
Het gebruik van de WPS-methode impliceert het gebruik van de WPA/WPA2-encryptiestandaard. Neem daarom de volgende automatische instellingen in acht:

• Als onder WiFi > WiFi networks (WiFi > WiFi-netwerken) de optie No encryption (Geen encryptie) van tevoren is geselecteerd, wordt WPA2 automatisch ingesteld. Het nieuw gegenereerde wachtwoord wordt weergegeven onder WiFi > WiFi networks (WiFi > WiFi-netwerken) in het veld Key (Sleutel).
• Als onder WiFi > WiFi networks (WiFi > WiFi-netwerken) de optie WPA/WPA2 van tevoren is geselecteerd, blijft deze instelling behouden met het eerder toegewezen wachtwoord.

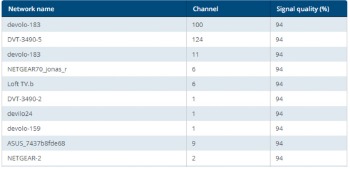

Netwerken in de buurt

Het gedeelte Neighbour networks (Netwerken in de buurt) toont zichtbare draadloze netwerken in uw omgeving.

Powerline

Breng alle wijzigingen aan in uw PLC-netwerk in het gedeelte Powerline.

Om een nieuwe devolo Magic 1 WiFi ^2-1 in uw devolo Magic-netwerk te gebruiken, moet u deze eerst als een netwerk verbinden met uw bestaande devolo Magic-adapterapparaten. Dit wordt bereikt door het gebruik van een gedeeld wachtwoord. Dit kan op verschillende manieren worden toegewezen:

• Via devolo Cockpit of de devolo Home Network App (zie hoofdstuk Installatie van devolo-software),
• Alleen met behulp van de PLC-knop (zie hoofdstuk Koppelen – Een PLC-verbinding tot stand brengen en De devolo Magic 1 WiFi ^2-1 aansluiten)
• Via de webinterface, in het menu PLC; zoals hieronder beschreven.

Koppelen – Met behulp van de knop op het scherm

1. Klik op Start pairing (Start koppelen) om de koppelingsbewerking te starten. Dit kan enige tijd duren.
2. Zodra de nieuwe devolo Magic-adapter in uw bestaande netwerk is geïntegreerd, verschijnt deze in een lijst met beschikbare en tot stand gebrachte verbindingen.

Koppelen – Met behulp van een aangepast wachtwoord
U kunt uw netwerk ook een aangepast PLC-wachtwoord toewijzen dat u zelf kiest. Voer dit wachtwoord in voor elke devolo Magic-adapter in het veld Network password (Netwerkwachtwoord) en bevestig uw instellingen door op het Disk (Schijf)-pictogram te klikken.
Houd er rekening mee dat het aangepaste wachtwoord niet automatisch aan het hele PLC-netwerk wordt toegewezen. In plaats daarvan moet u het afzonderlijk toewijzen aan elk van uw devolo Magic-adapters.

Ontkoppelen – Een adapter uit een netwerk verwijderen

1. Om een devolo Magic-adapter uit uw devolo Magic-netwerk te verwijderen, klikt u op Leave Powerline network (Powerline-netwerk verlaten).
2. Wacht tot de LED rood knippert en koppel vervolgens de devolo Magic-adapter los van de netvoeding.

Compatibiliteitsmodus
Gebruik als VDSL-verbinding kan de prestaties van de bandbreedteverbinding negatief beïnvloeden door overspraak van het signaal.

Om mogelijke negatieve effecten te verminderen, biedt het apparaat de volgende opties:
Automatic compatibility mode (Automatische compatibiliteitsmodus)
Als de optie Automatic compatibility mode (recommended) (Automatische compatibiliteitsmodus (aanbevolen)) is ingeschakeld, kan het apparaat automatisch het uitgangssignaal aanpassen om interferentie zoveel mogelijk te voorkomen. Deze optie is standaard geconfigureerd.
Manual compatibility mode (Handmatige compatibiliteitsmodus)
Als een storing niet is verholpen ondanks het activeren van de automatische instelling, schakel deze dan uit en stel de compatibiliteitsmodus en het signaaltransmissieprofiel handmatig in:

• SISO
  • Volledig vermogen
  • VDSL 17a (standaard)
  • VDSL 35b

Neem contact op met uw internetprovider om te achterhalen welk signaaltransmissieprofiel de beste optie is voor uw internetverbinding.
De SISO-bedrijfsmodus en het VDSL 17a-signaaltransmissieprofiel zijn standaard geconfigureerd.

LAN

U brengt wijzigingen aan in de netwerkinstellingen in het gedeelte LAN.

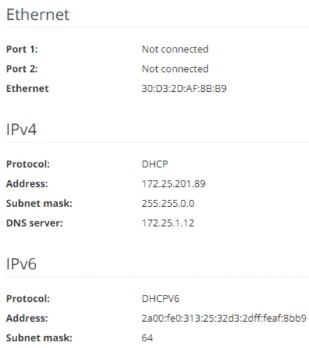

Status

U kunt hier de huidige LAN-status van de devolo Magic-adapters bekijken. Het gebied Ethernet toont de netwerkapparaten die zijn aangesloten op de twee netwerkconnectoren Poort 1 en Poort 2 (bijv. pc, NAS, enz.).

IPv4/IPv6
Afhankelijk van hoe de devolo Magic 1 WiFi ^2-1 is verbonden met het internet (IPv4 of IPv6), wordt de huidige netwerkinformatie weergegeven, zoals Address (Adres), Subnet mask (Subnetmasker), Standard gateway (Standaardgateway) en DNS server (DNS-server).

IPv4/IPv6-configuratie

In de fabrieksinstellingen is alleen de optie Retrieve network settings from a DHCP server (Netwerkinstellingen ophalen van een DHCP-server) voor IPv4 ingeschakeld. Dit betekent dat het IPv4-adres automatisch wordt opgehaald van een DHCP-server. De momenteel toegewezen netwerkgegevens zijn zichtbaar (grijs weergegeven).
Als er al een DHCP-server op het netwerk aanwezig is voor het toewijzen van IP-adressen (bijv. uw internetrouter), moet u de optie Retrieve network settings from a DHCP server (Netwerkinstellingen ophalen van een DHCP-server) ingeschakeld laten, zodat de devolo Magic 1 WiFi ^2-1 automatisch een adres van deze server ontvangt.
Als u een statisch IP-adres wilt toewijzen, voert u de bijbehorende gegevens in voor de velden Address (Adres), Subnet mask (Subnetmasker), Default gateway (Standaardgateway) en DNS server (DNS-server).
Bevestig uw instellingen door op het Disk (Schijf)-pictogram te klikken.
Start vervolgens de devolo Magic-adapter opnieuw op (zie hoofdstuk Configuratie) om ervoor te zorgen dat uw wijzigingen van kracht worden.

IPv6-configuratie
Als u automatische IP-adrestoewijzing wilt en er al een DHCP-server op het netwerk aanwezig is voor het toewijzen van IP-adressen (bijv. uw internetrouter), schakel dan de optie Retrieve network settings from a DHCP server (Netwerkinstellingen ophalen van een DHCP-server) in om ervoor te zorgen dat de devolo Magic 1 WiFi ^2-1 automatisch een adres van deze server ontvangt.
Als u een statisch IP-adres wilt toewijzen, voert u de bijbehorende gegevens in voor de velden Address (Adres), Subnet mask (Subnetmasker), Default gateway (Standaardgateway) en DNS server (DNS-server).
Bevestig uw instellingen door op het Disk (Schijf)-pictogram te klikken.

Systeem

In het gedeelte System (Systeem) kunt u de instellingen configureren voor beveiliging en andere functies van het devolo Magic-adapterapparaat.

Status

Hier kunt u de belangrijkste informatie over de devolo Magic-adapter bekijken, waaronder de huidige datum en tijd, tijdzone, MAC-adres van de adapter, status van de WiFi- en Powerline-LED's en de twee bedieningsknoppen.

Beheer

Met System information (Systeeminformatie) kunt u door de gebruiker gedefinieerde namen invoeren in de velden Device name (hostname) (Apparaatnaam (hostnaam)) en Device location (Apparaatlocatie). Beide soorten informatie zijn vooral handig als er meerdere devolo Magic-adapters in het netwerk moeten worden gebruikt en geïdentificeerd.
Onder Change access password (Toegangswachtwoord wijzigen) kan een inlogwachtwoord worden ingesteld voor toegang tot de webinterface.
Standaard is de ingebouwde webinterface van de devolo Magic 1 WiFi ^2-1 niet beveiligd met een wachtwoord. We raden aan om een wachtwoord toe te wijzen wanneer de installatie van de devolo Magic 1 WiFi ²¹ is voltooid om deze te beschermen tegen manipulatie door derden.
Voer hiervoor het gewenste nieuwe wachtwoord twee keer in. Nu is de webinterface beveiligd tegen ongeautoriseerde toegang met uw aangepaste wachtwoord!
In Power Management (Energiebeheer) kunt u de energiebesparingsmodus en de stand-bymodus inschakelen op de devolo Magic 1 WiFi ^2-1.
Als de Powersave (Energiebesparing)-modus is ingeschakeld, schakelt de devolo Magic 1 WiFi ^2-1 automatisch over naar de energiebesparingsmodus wanneer verminderde datatransmissie via ethernet wordt gedetecteerd.
De latentie (tijd voor het verzenden van een datapakket) kan negatief worden beïnvloed.
Als de Standby (Stand-by)-modus is ingeschakeld, schakelt de devolo Magic 1 WiFi ^2-1 automatisch over naar de stand-bymodus als er geen ethernetverbinding is ingeschakeld, d.w.z. als er geen netwerkapparaat (bijv. computer) is ingeschakeld en verbonden met de netwerkinterface en als WiFi is uitgeschakeld.
In deze modus is de devolo Magic 1 WiFi ^2-1 niet toegankelijk via het Powerline-netwerk. Zodra het netwerkapparaat (bijv. computer) dat op de netwerkinterface is aangesloten weer wordt ingeschakeld, is uw adapter ook weer toegankelijk via de elektrische bedrading.
De energiebesparingsmodus is uitgeschakeld in de fabrieksinstellingen van de devolo Magic 1 WiFi ^2-1.
De stand-bymodus is ingeschakeld in de standaard fabrieksinstellingen van de devolo Magic 1 WiFi ^2-1.
Met de LED settings (LED-instellingen) kunt u de LED-statusweergave van de WiFi- en Powerline-LED's uitschakelen.
Een foutstatus wordt aangegeven door overeenkomend knippergedrag, ongeacht deze instelling.
Raadpleeg hoofdstuk De PLC-indicatielamp lezen voor informatie over het LED-gedrag van de devolo Magic-adapter in de stand-bymodus.
U kunt de operating buttons (bedieningsknoppen) op de devolo Magic-adapter volledig uitschakelen om uzelf te beschermen tegen mogelijke wijzigingen. Schakel eenvoudigweg de optie Enable PLC button (PLC-knop inschakelen) of Enable WiFi button (WiFi-knop inschakelen) uit.
De bedieningsknoppen zijn ingeschakeld in de fabrieksinstellingen van de devolo Magic 1 WiFi ^2-1.
Onder Time zone (Tijdzone) kunt u de huidige tijdzone selecteren, bijv. Europa/Berlijn. Met de optie Time server (NTP) (Tijdserver (NTP)) kunt u een tijdserver specificeren. Een tijdserver is een server op internet waarvan de taak bestaat uit het leveren van de exacte tijd. De meeste tijdservers zijn gekoppeld aan een radioklok. Selecteer uw tijdzone en tijdserver; de devolo Magic 1 WiFi ^2-1 schakelt automatisch tussen standaard tijd en zomertijd.

Configuratie

De apparaatconfiguratie opslaan
Om de ingeschakelde configuratie als een bestand op uw computer op te slaan, selecteert u de bijbehorende knop in het gebied System (Systeem) > Configuration > Save Configuration to File (Configuratie > Configuratie opslaan in bestand). Het systeem start het downloaden van de huidige apparaatconfiguratie.

De apparaatconfiguratie herstellen
Een bestaand configuratiebestand kan naar de devolo Magic 1 WiFi ^2-1 worden verzonden in het gebied System > Configuration (Systeem > Configuratie) en daar worden ingeschakeld. Selecteer een geschikt bestand via de knop Select file... (Bestand selecteren...) en start de bewerking door op de knop Restore (Herstellen) te klikken.

Factory Settings (Fabrieksinstellingen)
De devolo Magic 1 WiFi ^2-1 wordt teruggezet naar de oorspronkelijke fabrieksinstellingen in het gebied System > Configuration (Systeem > Configuratie) met de optie Factory Reset (Fabrieksreset).
Als u dit doet, verliest u uw persoonlijke WiFi- en PLC-instellingen. De laatst toegewezen wachtwoorden voor de devolo Magic 1 WiFi ^2-1 worden ook gereset.
Voor back-updoeleinden kunnen alle actieve configuratie-instellingen naar uw computer worden verzonden, daar als een bestand worden opgeslagen en opnieuw in de devolo Magic 1 WiFi ^2-1 worden geladen. Deze functie kan handig zijn voor het maken van verschillende configuraties waarmee u het apparaat snel en gemakkelijk kunt instellen voor gebruik in verschillende netwerkomgevingen.

Reboot device (Apparaat opnieuw opstarten)
Om de devolo Magic 1 WiFi ^2-1 opnieuw op te starten, selecteert u de knop Reboot (Opnieuw opstarten) in het gebied System (Systeem) > Configuration (Configuratie).

Firmware

De firmware van de devolo Magic 1 WiFi ^2-1 bevat de software voor het bedienen van het apparaat. Indien nodig biedt devolo nieuwe versies op internet aan als een bestandsdownload, bijvoorbeeld om bestaande functies te wijzigen.

Current firmware (Huidige firmware)
De momenteel geïnstalleerde firmware van de devolo Magic 1 WiFi ^2-1 wordt hier weergegeven.

Searching for and updating firmware automatically (Automatisch zoeken naar en bijwerken van firmware)
De adapter kan ook automatisch zoeken naar actuele firmware. Om dit te doen, schakelt u de optie Regulary check for firmware updates (Regelmatig controleren op firmware-updates) in.
De devolo Magic 1 WiFi ^2-1laat u weten wanneer er een nieuwe firmwareversie beschikbaar komt. De optie is standaard ingeschakeld.
Met de optie Automatically install firmware updates (Automatisch firmware-updates installeren) kan de adapter de firmware die hij heeft gevonden automatisch installeren.
De devolo Magic 1 WiFi ^2-1werkt zijn firmware automatisch bij. De optie is standaard ingeschakeld.

Download updated firmware (Bijgewerkte firmware downloaden)

1. Als u een bijgewerkt firmwarebestand voor de devolo Magic 1 WiFi ^2-1 naar uw computer hebt gedownload, gaat u naar het gebied System > Firmware > Update firmware (Systeem > Firmware > Firmware bijwerken). Klik op Browse... (Bladeren...) en selecteer het gedownloade bestand.
2. Bevestig de updateprocedure met Update firmware (Firmware bijwerken). Na een succesvolle update start de devolo Magic 1 WiFi ^2-1 automatisch opnieuw op.

Zorg ervoor dat de updateprocedure niet wordt onderbroken.

Config Sync

Met Config Sync kunnen instellingen uniform worden geconfigureerd voor alle devolo Magic-apparaten in het netwerk. Dit omvat de volgende instellingen, bijv.:

• WiFi-netwerk
• Gastnetwerk
• Mesh WiFi
• Tijdbesturing en tijdserverinstellingen.

Om Config Sync in te schakelen, activeert u de optie Enable (Inschakelen).
Houd er rekening mee dat de WiFi altijd voor het hele netwerk wordt in- of uitgeschakeld. Stop daarom eerst Config Sync op een apparaat dat u afzonderlijk wilt configureren of schakelen.

Technische specificaties

Beveiliging	128 Bit AES
Apparaatpoort	2x RJ45
Stroomverbruik	Maximum: 7,0 W Typisch: 5,1 W Stand-by: 2,0 W
Voeding	intern 196-250 V AC 50 Hz
Temperatuur (opslag/gebruik)	-25°C tot 70°C/0°C tot 40°C
Afmetingen (in mm, zonder stekker)	152x76x40 (HxBxD)
Omgevingscondities	10-90% luchtvochtigheid, niet-condenserend
Certificeringen	CE

Bandbreedte-optimalisatie

Om de transmissiecapaciteit van het netwerk aanzienlijk te verbeteren, raden we aan dat u zich houdt aan de volgende "verbindingsregels":

• Steek de devolo Magic 1 WiFi ^2-1 rechtstreeks in een stopcontact. Vermijd het gebruik van stekkerdozen. Dit kan de transmissie van de PLC-signalen belemmeren.
• Als er meerdere stopcontacten direct naast elkaar in de muur zitten, gedragen ze zich als een stekkerdoos. Individuele stopcontacten zijn optimaal.


Veiligheidsinstructies

Het is essentieel om alle veiligheids- en bedieningsinstructies te hebben gelezen en begrepen voordat het devolo-apparaat voor de eerste keer wordt gebruikt; bewaar ze veilig voor toekomstig gebruik.

Elektrische schok veroorzaakt door elektriciteit
Reik niet in het stopcontact.
Open het apparaat niet.
Steek geen voorwerpen in het stopcontact of in de ventilatieopeningen

Elektrische schok veroorzaakt door elektriciteit
Het apparaat moet worden aangesloten op een stopcontact met een aangesloten aarddraad
devolo-apparaten mogen alleen worden gebruikt op een netvoeding zoals beschreven op het typeplaatje.

Struikelgevaar
Leg de netwerkkabel op een barrièrevrije manier;
zorg ervoor dat het stopcontact en de aangesloten netwerkapparaten gemakkelijk toegankelijk zijn
Om devolo-apparaten los te koppelen van de netvoeding, trekt u de stekker van het apparaat uit het stopcontact.

Schade aan het apparaat veroorzaakt door omgevingsomstandigheden
Gebruik het apparaat alleen binnenshuis in droge omstandigheden

Warmteontwikkeling tijdens bedrijf
Bepaalde behuizingscomponenten kunnen in bepaalde situaties erg heet worden. Bevestig het apparaat zo dat het aanraakveilig is, met inachtneming van de optimale positionering
devolo-apparaten mogen alleen worden geïnstalleerd op locaties die voldoende ventilatie garanderen. Sleuven en openingen op de behuizing worden gebruikt voor ventilatie:

• Bedek devolo-apparaten niet tijdens bedrijf.
• Plaats geen voorwerpen op devolo-apparaten.
• Steek geen voorwerpen in de openingen van devolo-apparaten.
• devolo-apparaten mogen niet direct naast een open vlam (zoals vuur of kaarsen) worden geplaatst.
• devolo-apparaten mogen niet worden blootgesteld aan directe warmtestraling (bijv. radiator, direct zonlicht).

Gebruikers hoeven geen onderhoud uit te voeren aan devolo-apparaten. Koppel in geval van schade het devolo-apparaat los van de netvoeding door het of de stekker uit het stopcontact te trekken. Neem vervolgens uitsluitend contact op met gekwalificeerd specialistisch personeel (aftersales service). Schade wordt geacht te zijn opgetreden, bijvoorbeeld,

• als een knop beschadigd is.
• als de stekker beschadigd is.
• als het devolo-apparaat is besproeid met vloeistof (zoals regen of ander water).
• als het devolo-apparaat onbruikbaar is.
• als de behuizing van het devolo-apparaat beschadigd is.

Schade aan de behuizing door reinigingsmiddelen die oplosmiddelen bevatten
Reinig alleen stroomloos en met een droge doek
Sluit devolo-apparaten niet rechtstreeks op elkaar aan. Apparaten die op elkaar zijn aangesloten, kunnen een lagere transmissiesnelheid ervaren.

devolo op internet

Voor gedetailleerde informatie over onze producten kunt u terecht op www.devolo.global.
Daar vindt u productbeschrijvingen en documentatie, evenals updates van devolo-software en de firmware van uw apparaat.
Als u nog andere ideeën of suggesties met betrekking tot onze producten heeft, aarzel dan niet om contact met ons op te nemen via support@devolo.com!

devolo AG
Charlottenburger Allee 67
52068 Aachen
Duitsland
www.devolo.global

Referenties

• Internet overal – devolo geneest zwakke wifi | devolo
• dLAN Cockpit-software voor devolo Powerline-producten | devolo
• App Store - Apple
• Google Play
• devolo Home Network App – Intuïtief. Eenvoudig. Overzichtelijk.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Devolo Magic 1 Handleiding

Beschikbare talen
