KES G1 Handleiding
Inbegrepen in de verpakking
Lees deze instructies om de functies en mogelijkheden van uw nieuwe G1 Gimbal-kop volledig te begrijpen.

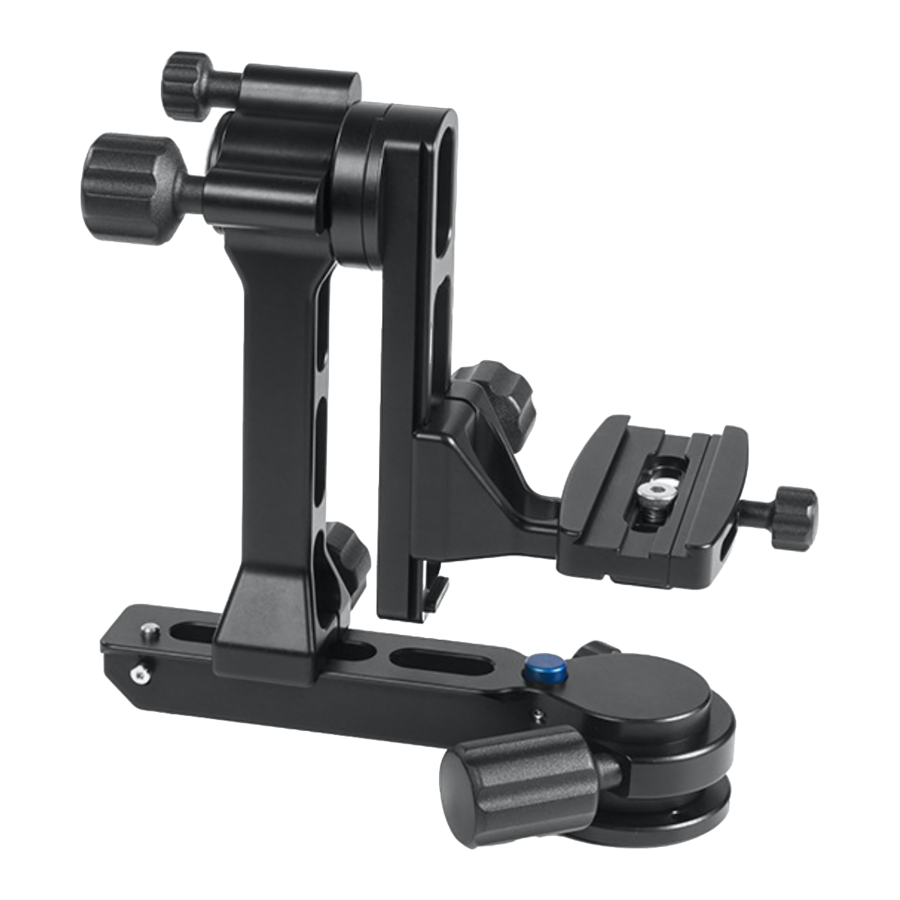

G1 Gimbal-kop
1 zakje met reserveschoeven met:
2 - ¼ -20 x ¾ Platte kop schroeven
1 - ⅜ -16 x ¾ Lage kop schroef
Let op
Alle knoppen zijn vast, wat betekent dat ze er niet af kunnen zonder ze te beschadigen. Probeer de knoppen niet te verwijderen. Dit zal de kop beschadigen en de garantie ongeldig maken.
Ook is de G1-kop in de fabriek gesmeerd en zijn onderdelen die smering nodig hebben afgedicht. GEEN SMERING VEREIST DOOR DE GEBRUIKER. Houd de G1-componenten gewoon vrij van verontreiniging om een soepele werking te behouden.

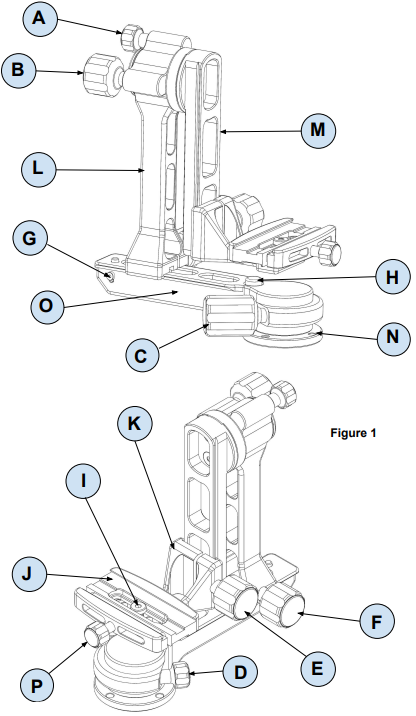

Productoverzicht
- Spanknop kantelas
- Vergrendelknop kantelas
- Vergrendelknop pannen
- Spanknop pannen
- Verstelknop snelkoppelingsplatform
- Verstelknop zijarm
- Veerbelaste veiligheidspen
- Veerbelaste vergrendelpen panbasis
- Verstelschroef plaatsing snelkoppelingsklem
- Arca Style snelkoppelingsklem
- Snelkoppelingsmontageplatform
- Verticale gimbal-arm
- Verticale rail voor snelkoppelingsmontageplatform
- Vier borgingsgaten voor vergrendelpen panbasis (H) om de 90 graden
- Horizontale gimbal-basis
- Verstelknop snelkoppeling
G1 Gimbal Bovenmontage Instellen
Stap 1
Draai de vergrendelknop pannen (C) vast die zich op de panbasis van de gimbal-kop bevindt. Bevestig de kop aan uw statief of nivelleringsbasis en draai deze iets vast. Draai knop (C) los, druk de vergrendelpen panbasis (H) naar beneden en houd deze vast, draai langzaam met de klok mee totdat de vergrendelpen in een van de vier borgingsgaten grijpt. Blijf de vergrendelpen (H) naar beneden drukken en draai de kop volledig vast. Laat de vergrendelpen (H) los. Voor verwijdering van de gimbal-kop, herhaal de bovenstaande stappen in omgekeerde volgorde.
Stap 2A
Uw lens in evenwicht brengen.
Let op: de camerabody moet op de lens zijn bevestigd voor een correcte instelling.

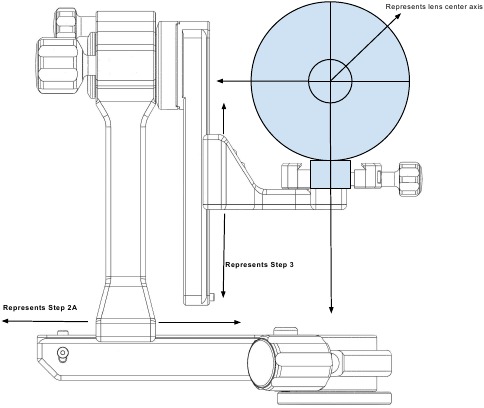

U moet het snelkoppelingsmontageplatform (K) in het midden plaatsen, dicht bij de centrale as van het statief, zoals weergegeven in Afbeelding 2. Om dit te bereiken, draait u de verstelknop zijarm (F) los, maakt u uw aanpassingen en draait u knop (F) weer vast.
Fig.2
Stap 2B
Zorg ervoor dat de vergrendelknop kantelas (B) volledig is vastgedraaid en dat de spanknop kantelas (A) volledig is losgedraaid.
Draai de verstelknop snelkoppelingsplatform (E) los en laat het snelkoppelingsplatform (K) zakken naar de laagste stand, zoals weergegeven op foto's in afbeelding 1. U moet nu uw lens bevestigen aan de gimbal-snelkoppelingsklem (J). Let op: elke lens die u van plan bent te gebruiken met de gimbal-kop, vereist een Arca-stijl snelkoppelingsplaat die is bevestigd aan de statiefvoet.
Zodra u uw lens hebt gemonteerd, gaat u achter de lenscamera-opstelling staan en pakt u de camerabody vast alsof u een foto wilt maken. Draai nu langzaam de knop van de kantelas (B) los. Als het lensuiteinde naar voren helt (naar beneden kantelt), moet u de lens naar u toe schuiven. Als de lens naar achteren helt (naar boven kantelt), moet u de lens van u af schuiven. Om de benodigde aanpassingen te maken, moet u de vergrendelknop snelkoppelingsklem (P) iets losdraaien. Zorg ervoor dat u knop (P) weer vastdraait.
Stap 2C

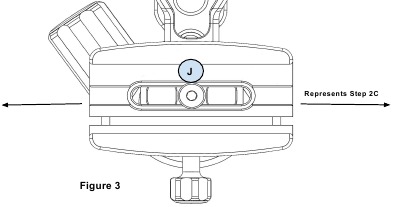

Als u vaststelt dat u zich niet prettig voelt bij de plaatsing van de lensplaat in het snelkoppelingsmontageplatform, kunt u het snelkoppelingsplatform (J) aanpassen naar een positie waar u zich prettiger bij voelt. Om dit te bereiken, moet u de schroef voor de plaatsing van de snelkoppeling (I) losdraaien met de ingebouwde 3/16" inbussleutel zoals in Afbeelding 3. Zorg ervoor dat u schroef (I) weer vastdraait. Door deze stap uit te voeren, moet u uw lens opnieuw in evenwicht brengen, volgens de aanwijzingen in stap 2B.
Stap 3
Nu u de balans van de lens naar voren en naar achteren correct hebt afgesteld, moet u nu de verticale positie van de lens aanpassen. Om dit te bereiken, draait u de verstelknop snelkoppelingsplatform (E) los en past u de verticale positie van het snelkoppelingsmontageplatform (K) aan zodat het midden van de lens parallel is aan of iets hoger is dan de centrale as van de gimbal-kop, zoals weergegeven in Afbeelding 2. Draai knop (B) los en kantel de lens ongeveer 30 graden naar de lucht. Wanneer u de lens loslaat, als deze in de richting wil blijven gaan waarin u hem hebt gekanteld, moet u de positie van de lens verlagen door de positie van het montageplatform (K) aan te passen. Als de lens naar de horizontale positie wil terugkeren, moet u de positie van het montageplatform (K) verhogen. Het doel is om de lens perfect in evenwicht te brengen, zodat deze in elke positie blijft staan wanneer de knop (B) volledig los is. Door lichte spanning toe te voegen van knop (A), kunt u dit snel bereiken.
Stap 4 De G1 gimbal-kop is ontworpen met de mogelijkheid om spanning uit te oefenen op de kantelas en de panas vanuit de knoppen (A) en (D). Om dit te bereiken, draait u de gewenste knop iets met de klok mee voor meer spanning of tegen de klok in voor minder spanning. Dit helpt bij het in evenwicht brengen en stelt u in staat om uw gewenste weerstand in te stellen.
Het doel is om de lens perfect in evenwicht te brengen, zodat deze in elke positie blijft staan, zelfs als de kop volledig los is. Stem de verticale en voorwaartse -achterwaartse positie van de lens nauwkeurig af totdat u een perfecte balans hebt bereikt. Onthoud dat door spanning op de kantelas uit te oefenen, u een snellere, preciezere instelling krijgt. Het wordt veel gemakkelijker om te doen en het zal heel weinig tijd kosten om te bereiken naarmate u meer oefent. U kunt fotograferen met de vergrendelknoppen van de kantelas en het pannen los of vergrendeld wanneer u uw onderwerp fotografeert. De keuze is aan u.
De G1 Gimbal met bovenmontage ombouwen tot een Gimbal met zijmontage
Stap 1
Verwijder de ⅜" montageschroef (A-1) van de snelkoppelingsklem met de ingebouwde 3/16" inbussleutel. Houd deze sleutel en schroef bij de hand, aangezien u deze opnieuw moet gebruiken in stap 4.
Stap 2

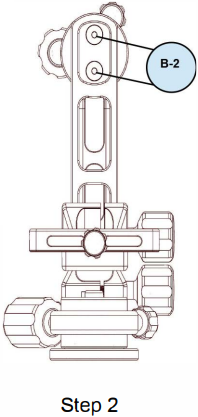

Verwijder de twee ¼" platte kop schroeven (B-2) van de verticale rail met de ingebouwde 5/32" inbussleutel.
Stap 2A
Zoek aan de achterkant van de verticale rail de twee ¼" getapte gaten (C-3) en plaats de twee ¼" platte kop schroeven die in stap 2 zijn verwijderd. Dit is voor opslag van de schroeven om te voorkomen dat ze verloren gaan. De verticale rail en het snelkoppelingsmontageplatform worden niet gebruikt voor de zijmontage-instelling. Bewaar ze op een veilige plaats, zodat ze kunnen worden gebruikt wanneer u een volledige Gimbal-kop wilt gebruiken.
Stap 4

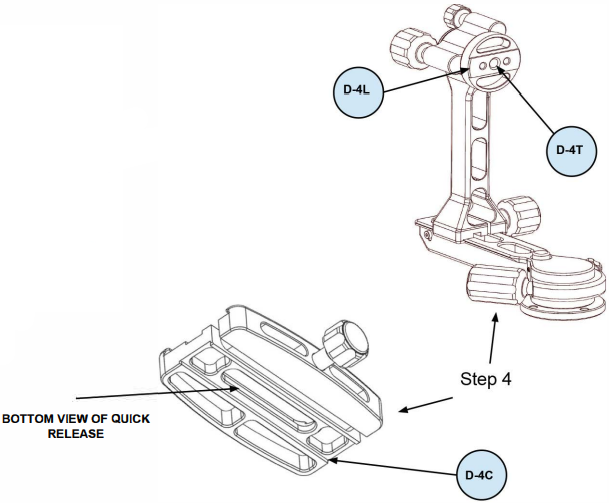

Zoek het ⅜" getapte gat (D-4T). Bevestig nu de snelkoppelingsklem opnieuw met de ⅜" montageschroef (A-1) die in stap 1 is verwijderd, zorg ervoor dat het snelkoppelingskanaal (D-4C) aansluit op de Gimbal draainok (D-4L) en draai vast met de 3/16" T-greep sleutel.

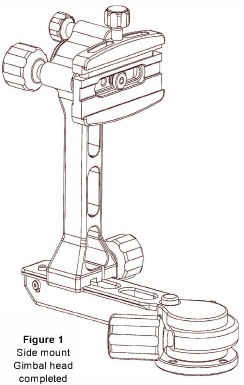

De uiteindelijke montage ziet eruit als Afbeelding 1.
Stap 5
Het monteren en in evenwicht brengen van uw lenscombinatie is vergelijkbaar met stap 3 op de pagina met de instelling van de Gimbal-kop met bovenmontage.
De G1 Gimbal-kop, wanneer deze is ingesteld als een gimbal met zijmontage, werken alle knoppen en veerbelaste pinnen hetzelfde als bij de gimbal-kop met bovenmontage.

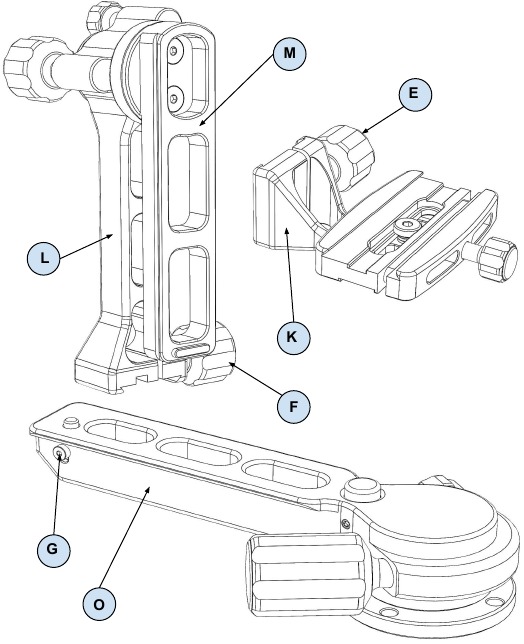

G1 Gimbal demontage voor opslag
Stap 1
Draai de verstelknop snelkoppelingsplatform (E) los en schuif het snelkoppelingsmontageplatform (K) naar de bovenkant en verwijder het van de verticale rail (M).
Stap 2
Draai de verstelknop van de schuifarm (F) los en schuif de verticale gimbal-arm (L) naar het einde van de horizontale gimbal-basis (O). Druk de veerbelaste veiligheidspen (G) omlaag om de verticale gimbal-arm volledig te kunnen verwijderen.
260 -665 -3670
