ALGEMEEN OVERZICHT
GRYPHON™ D/M LEZERS

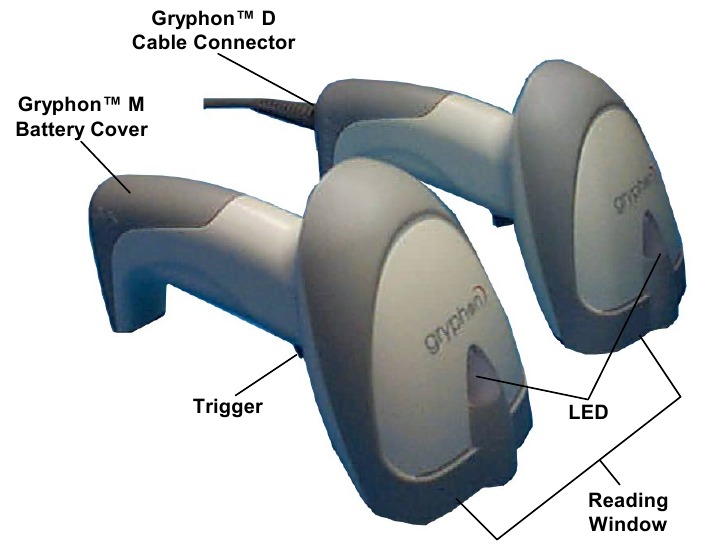

Figuur A – Gryphon™ D- en M-serie lezers

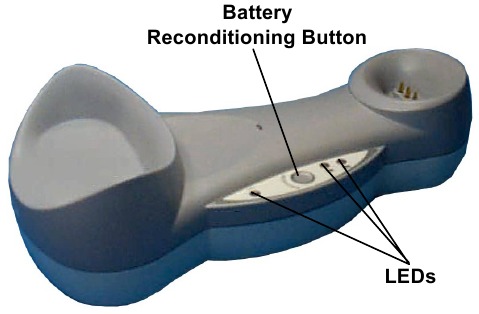

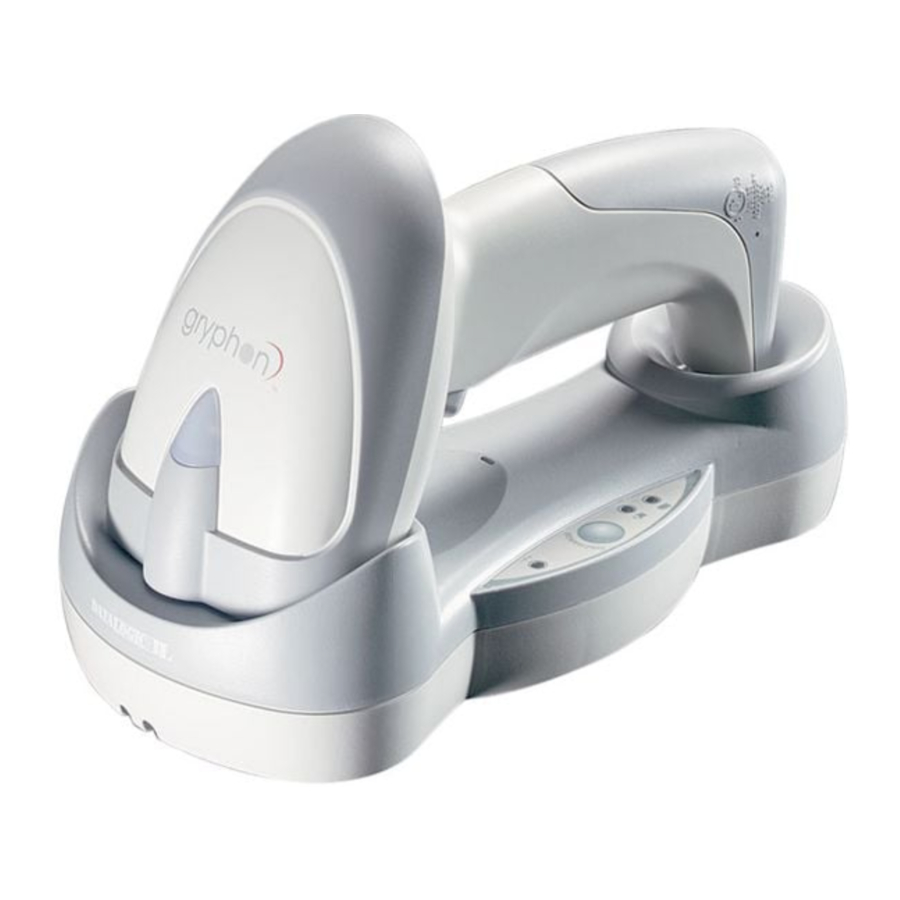

Figuur B – OM-GRYPHON™ en C-GRYPHON™
INTRODUCTIE
Datalogic heeft een stap voorwaarts gezet in het concept van "instinctief lezen". De nieuwe Gryphon™-lezerserie is ontwikkeld om geoptimaliseerde leesprestaties te leveren door middel van een uitstekend ergonomisch ontwerp, een natuurlijke instinctieve leesbenadering en innovatieve goede leesfeedback.
De "INSTINCTIEVE LEESAFSTAND", een concept dat Datalogic enkele jaren geleden introduceerde op basis van diepgaande ergonomische studies, vertegenwoordigt de natuurlijke positie van de gebruiker tijdens het lezen van een code. De Gryphon™-serie gaat nog een stap verder. De serie omvat twee gebonden (D100 en D200) en twee draadloze (M100 en M200) modellen, waardoor bewerkingen overal mogelijk zijn waar mobiliteit vereist is aan het bureau/POS en in de winkel, evenals in een klein magazijn. De nieuwe "green spot", (Datalogic-octrooiaanvraag) geproduceerd door de Gryphon™ geeft "goede lees"-feedback direct op de code, waar de gebruiker meestal naar kijkt. Correct richten wordt snel en eenvoudig dankzij de scherpe en heldere verlichtingslijn. Al deze kenmerken zijn gekoppeld aan uitstekende prestaties op het gebied van leessnelheid en decoderingsvermogen dankzij state-of-the-art optiek en een decodeersnelheid van 270 scans/sec, waardoor de Gryphon™ zeer gebruiksvriendelijk, intuïtief en snel is.
Speciaal geoptimaliseerde optiek maakt het mogelijk om de meest populaire standaardcodes te lezen met superieure scherptedieptes van bijna contact tot meer dan 30 cm. Hoge resolutie codes, die 3 mils kunnen bereiken, zijn ook gemakkelijk te lezen. Twee specifieke modellen van de Gryphon™-serie (D200 en M200) zijn ook ontworpen om PDF417 te decoderen, evenals traditionele barcodes. De Gryphon™-lezerserie maakt de weg vrij voor innovatief barcode lezen.
INSTALLATIE
 | Aansluitingen moeten altijd worden gemaakt met de stroom uit! |
GRYPHON™ D INTERFACE KABEL AANSLUITINGEN

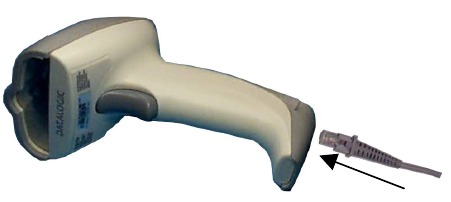

De GRYPHON™ D-lezer bevat een multi-standaard interface die kan worden aangesloten op een Host door een RS232-, Wedge- of Pen-emulatiekabel in de connector te steken, zoals hieronder weergegeven.

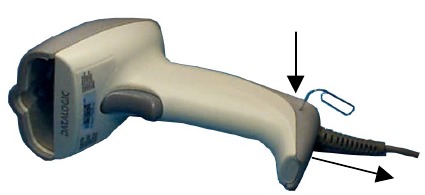

Om de kabel los te koppelen, steekt u een paperclip of een ander soortgelijk object in de sleuf op de batterijklep van de lezer terwijl u de kabel loskoppelt van de GRYPHON™ D-behuizing.
| | Aansluitingen moeten altijd worden gemaakt met de stroom uit! |

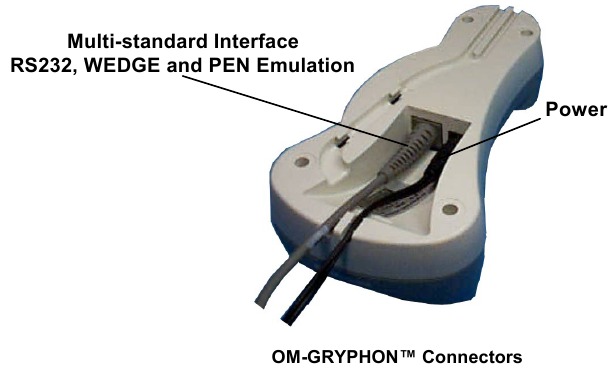

OM-GRYPHON™ INTERFACE KABEL AANSLUITINGEN
De OM-GRYPHON™ bevat een multi-standaard interface die kan worden aangesloten op een Host door simpelweg een RS232-, Wedge- of Pen-emulatiekabel in de Host-connector te steken, die zich op de basis van de houder bevindt. Daarnaast moet de houder worden aangesloten op een externe voeding.
Om de kabel los te koppelen, steekt u een paperclip of een ander soortgelijk object in het gat dat overeenkomt met de Host-connector op de behuizing van de houder.
Duw de clip omlaag terwijl u de kabel loskoppelt.

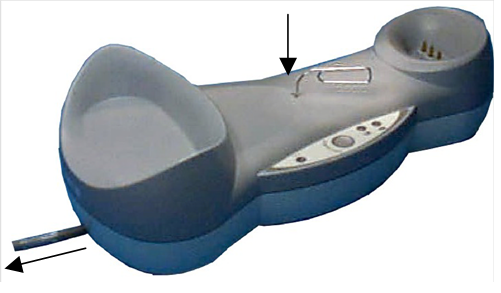

De OM-GRYPHON™ Kabel loskoppelen

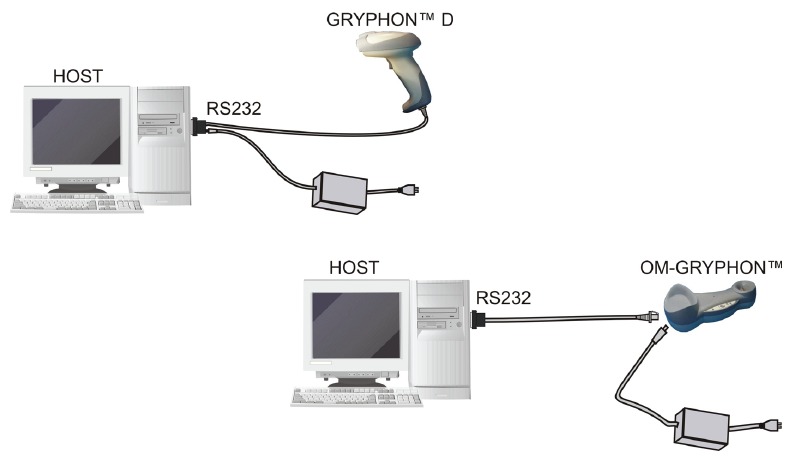

RS232 AANSLUITING

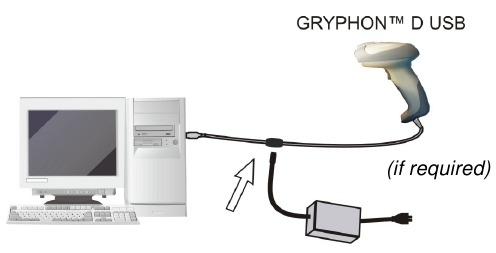

USB

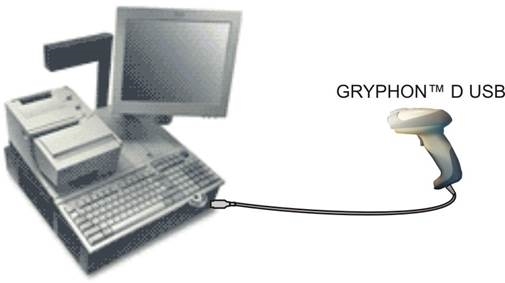

IBM USB POS

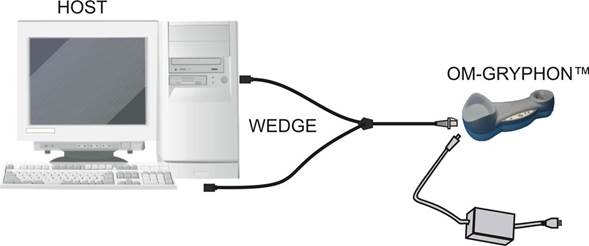

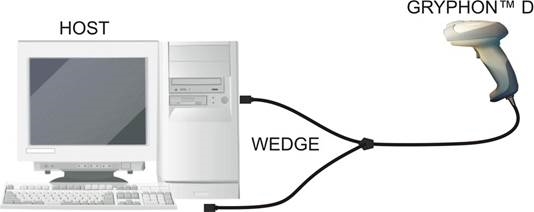

WEDGE AANSLUITING

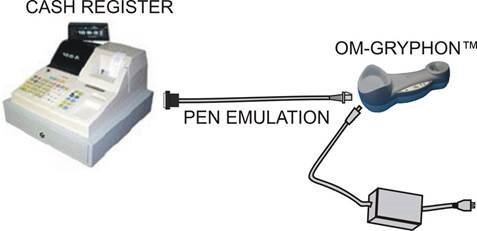

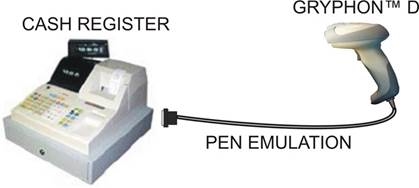

PEN EMULATIE AANSLUITING
GRYPHON™ M BATTERIJ ONDERHOUD
Batterijtype
U kunt NiMh-, NiCd- of Alkaline AA-batterijen in de GRYPHON™ M installeren.
Batterij opladen
Zodra het systeem is aangesloten en van stroom is voorzien, kunt u de GRYPHON™ M in de houder plaatsen om de batterij op te laden.
Wanneer de scanner correct in de houder is geplaatst, gaat de rode LED op de houder branden om aan te geven dat de batterij wordt opgeladen. De groene LED op de houder gaat branden wanneer de batterij volledig is opgeladen.
Bij gebruik van NiCd- of NiMh-batterijen kan frequent opladen voordat ze volledig zijn ontladen een "geheugeneffect" veroorzaken, waardoor de batterijen een verminderde capaciteit aannemen.
Aangezien het niet praktisch is om te wachten tot de lezer volledig is ontladen voordat u hem oplaadt,
zijn de OM-GRYPHON™ en de C-GRYPHON™ voorzien van een batterijreconditioneringsfunctie die het probleem van het "geheugeneffect" oplost.
Om de batterij te reconditioneren, drukt u gewoon op de batterijreconditioneringsknop op het bedieningspaneel van de houder: de batterij wordt in korte tijd volledig ontladen (rode LED knippert) en vervolgens automatisch opgeladen.
We raden aan om de batterijreconditionering eens in de paar maanden uit te voeren of wanneer u het gevoel heeft dat de batterijcapaciteit is afgenomen.
GRYPHON™ M Batterijen vervangen
Om de batterijen in uw GRYPHON™ M-scanner te vervangen, gaat u als volgt te werk:

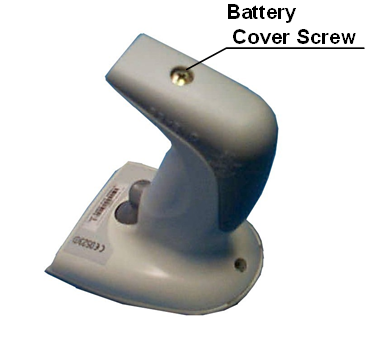

- Draai de schroef van de batterijklep los.
![]()

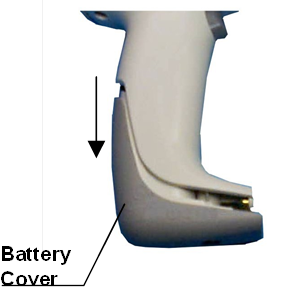

- Open de batterijklep.
![]()
- Vervang de oude batterijen door nieuwe en schroef de batterijklep weer vast.
![]()
NiMh-, NiCd- of Alkaline AA-batterijen
| | Gooi gebruikte batterijen op de juiste manier weg. Demonteer, modificeer, verhit of gooi batterijen niet in vuur. Dit kan lekkage van vloeistof, warmteontwikkeling of in extreme gevallen explosie veroorzaken. Vervang ze alleen door hetzelfde aanbevolen type. |
GRYPHON™ M SYSTEEM- EN NETWERKINDELINGEN
Er zijn twee basis systeemindelingen die kunnen worden gebruikt: Stand Alone-systemen en Multidrop STAR-System™-netwerken.
STAND ALONE INDELINGEN

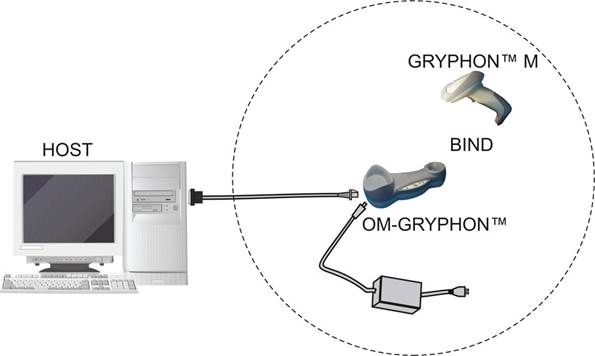

Enkele lezerindeling

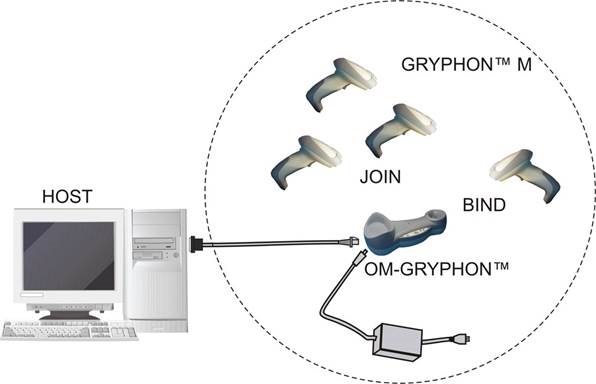

Meerdere lezerindeling
In stand alone-systemen is elke houder aangesloten op een enkele Host.

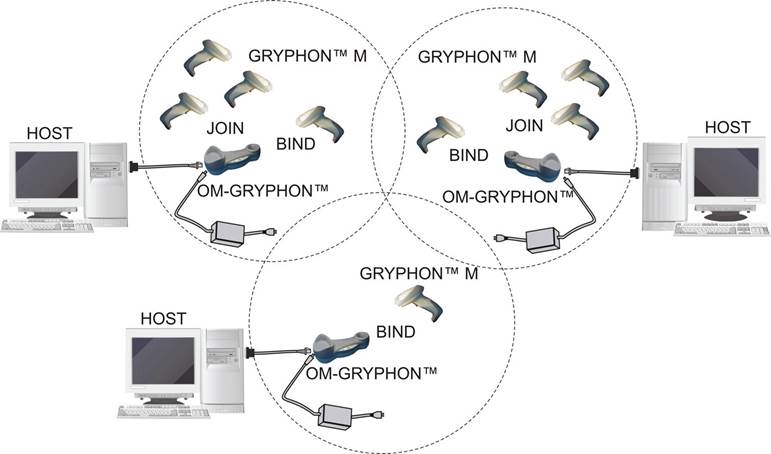

Meerdere Stand Alone-indelingen
Veel stand alone-verbindingen kunnen in hetzelfde fysieke gebied werken zonder interferentie, mits alle lezers en houders in het systeem verschillende adressen hebben.
Meerdere Stand Alone-systemen in hetzelfde gebied
Aangezien de houders kunnen communiceren met meerdere GRYPHON™ M-scanners, kan het handig zijn om een of meer C-GRYPHON™-batterijladers te gebruiken naast de OM-GRYPHON™-houder, zodat de batterij-oplaadbewerking voor meerdere scanners tegelijkertijd kan worden uitgevoerd.
