Black Stone Pro Series, 1948 Handleiding
MONTAGEHANDLEIDING

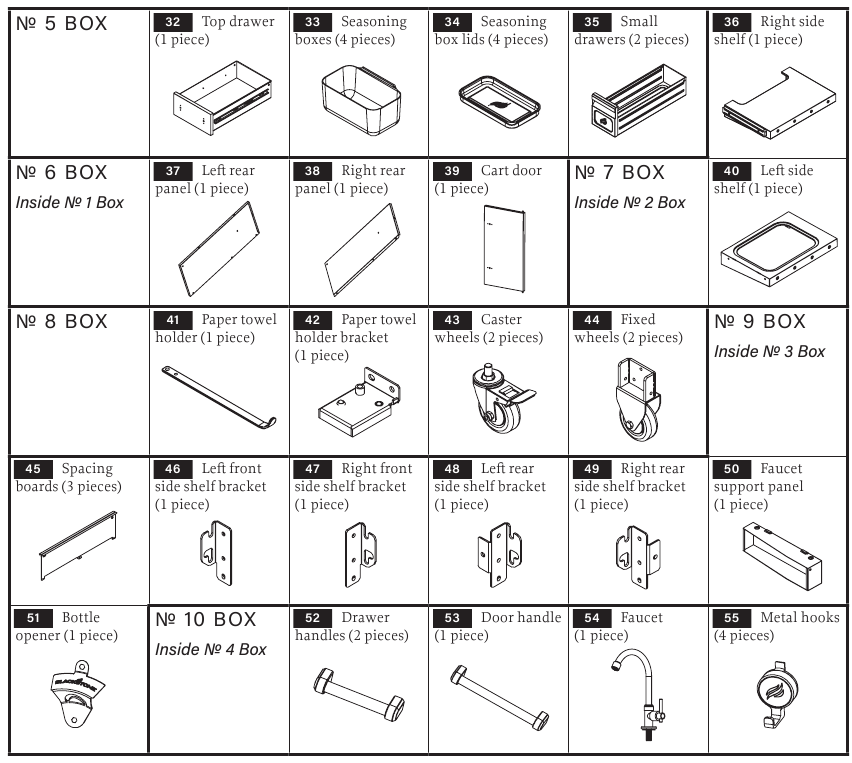

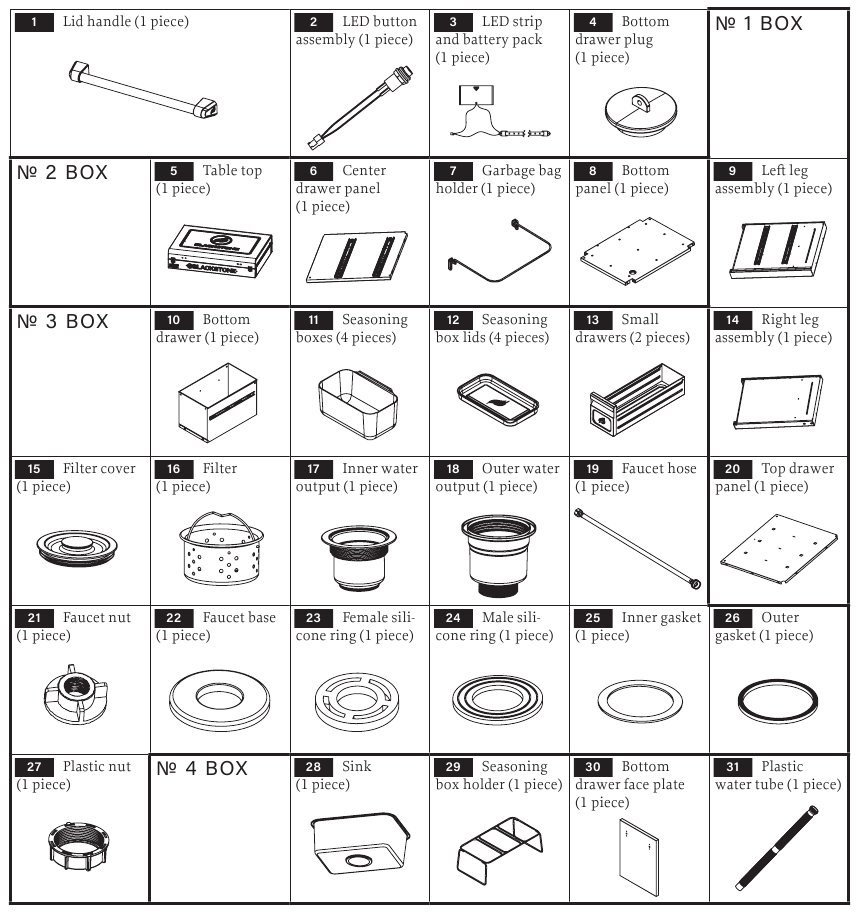

GEÏLLUSTREERDE ONDERDELENLIJST

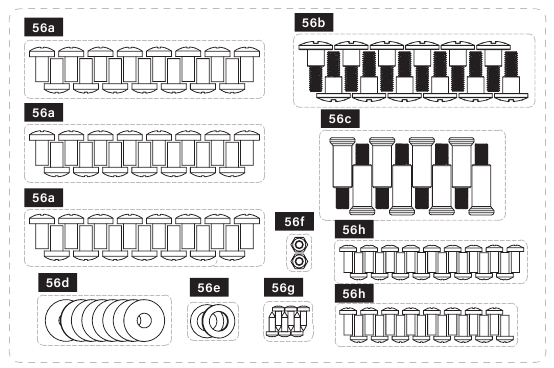

56 Hardwarepakket (1 stuk)
- M6x12 schroeven (15 stuks) (15 stuks) (15 stuks)
- M6x20 trapsbouten (12 stuks)
- Plankpennen (8 stuks)
- Plankpenringen (8 stuks)
- Ringen (2 stuks)
- M4 flensmoeren (2 stuks)
- Tapbouten (6 stuks)
- M4x10 schroeven (17 stuks) (16 stuks)
MONTAGE-INSTRUCTIES
Lees alle instructies grondig door voordat u verder gaat. Zorg ervoor dat al het plastic verpakkingsmateriaal en alle transportbescherming zijn verwijderd voordat u met de montage begint.
Zoek een groot, schoon gebied om uw apparaat te monteren. Raadpleeg de onderdelenlijst en montagetekeningen indien nodig.
STAP 01 Haal de gezamenlijke pootconstructie uit de verpakking. Draai de vier (4) schroeven los en scheid de linker- en rechterpootconstructie.

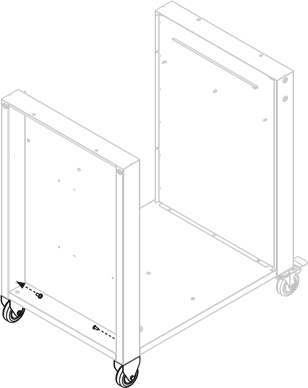

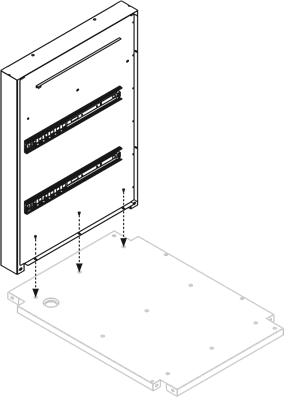

STAP 02 Gebruik drie (3) M4x10 (h.) schroeven om de linkerpootconstructie aan het onderste paneel te bevestigen.
De fabrikant heeft er alles aan gedaan om scherpe randen te voorkomen. U dient echter alle componenten met zorg te behandelen om accidenteel letsel te voorkomen.
Sommige onderdelen kunnen scherpe randen bevatten, vooral zoals vermeld in deze instructies. Draag indien nodig beschermende handschoenen.
Het gebruik van alcohol, receptplichtige of niet-receptplichtige medicijnen kan het vermogen van de consument om het apparaat correct te monteren of veilig te bedienen, aantasten.
Twee personen worden aanbevolen voor de montage van dit product.

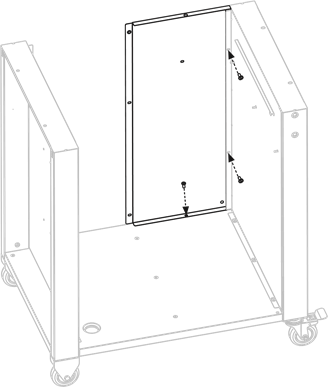

STAP 03 Gebruik drie (3) M4x10 schroeven (h.) om de rechterpootconstructie aan het onderste paneel te bevestigen.

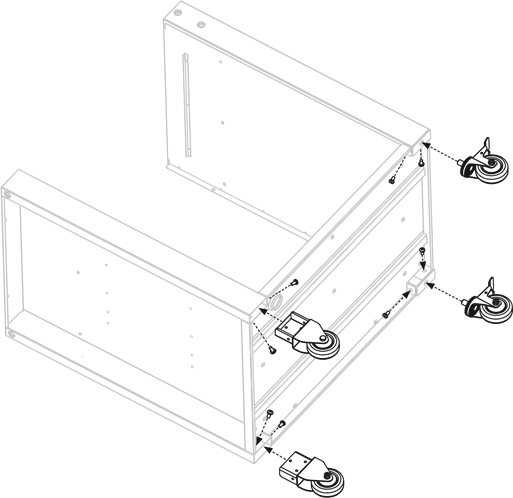

STAP 04 Met de hulp van een ander, zet u de kar op zijn rug. Gebruik vier (4) M6x12 schroeven (a.) om de twee (2) vaste wielen aan de linkerpootconstructie te bevestigen. Gebruik vier (4) M6x12 schroeven (a.) om de rechterpootconstructie aan het onderste paneel te bevestigen en plaats vervolgens de zwenkwielen in de rechterpootconstructie.

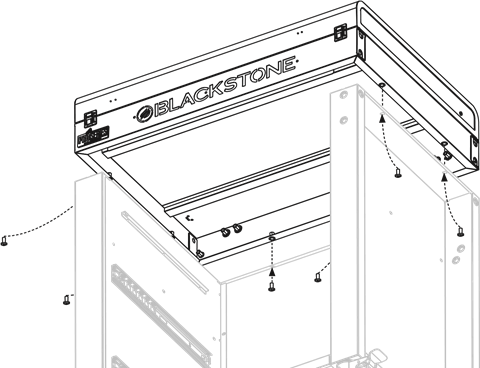

STAP 05 Met de hulp van een ander, zet u de kar op zijn voeten en gebruikt u twee (2) M6x12 (a.) schroeven om de vaste wielen vast te zetten.

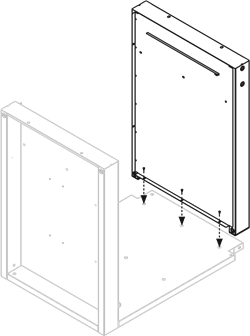

STAP 06 Gebruik drie (3) M4x10 (h.) schroeven om het rechterachterpaneel aan de rechterpootconstructie en het onderste paneel te bevestigen.

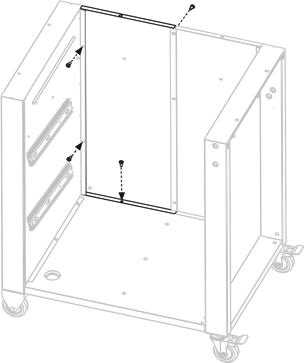

STAP 07 Gebruik drie (3) M4x10 schroeven (h.) om het linkerachterpaneel aan de linkerpootconstructie en het onderste paneel te bevestigen. Gebruik één (1) M4x10 schroef (h.) om het linkerachterpaneel aan het rechterachterpaneel te bevestigen.
STAP 08 Met de hulp van een ander, plaatst u het tafelblad op de kar. Gebruik vier (4) M6x12 schroeven (a.) om de tafel aan de linker- en rechterpootconstructie te bevestigen (twee (2) per kant). Gebruik twee (2) M6x12 schroeven (a.) om de tafel aan de achterpanelen te bevestigen.
STAP 09 Gebruik drie (3) M4x10 schroeven (h.) om het middenlade paneel aan het onderste paneel te bevestigen.
Gebruik twee (2) M4x10 schroeven (h.) om het middelste lade paneel aan de achterpanelen te bevestigen.

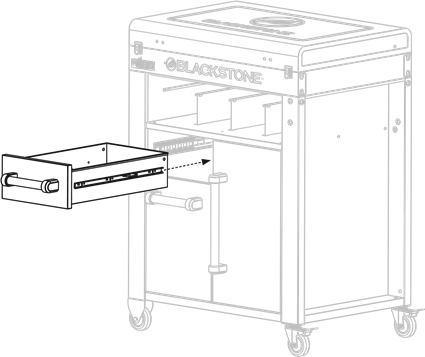

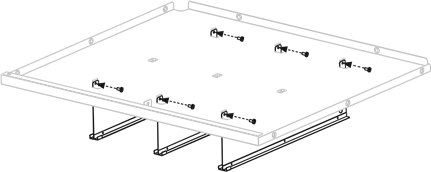

STAP 10 Gebruik zes (6) M3 tap schroeven (g.) om de drie (3) afstandsborden aan het bovenste lade paneel te bevestigen.

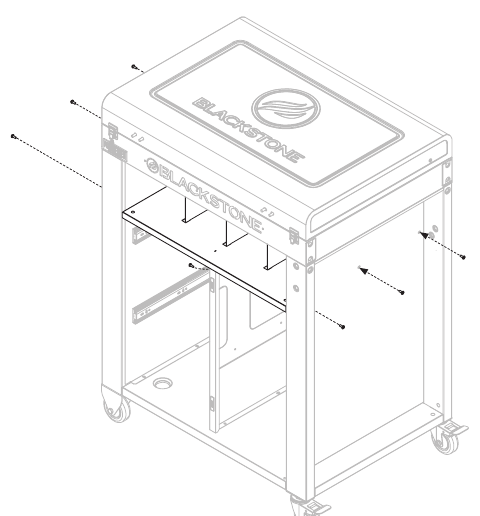

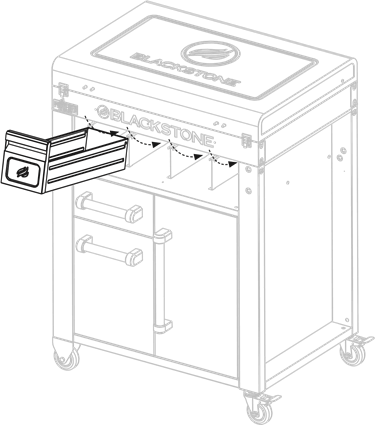

STAP 11 Lijn het middelste afstandsbord uit zodat het in de bovenste sleuven van het middelste lade paneel wordt gestoken. Gebruik zes (6) M4x10 schroeven (h.) om het bovenste lade paneel aan de pootconstructies te bevestigen en één (1) M4x10 schroef (h.) om het bovenste lade paneel aan het middelste lade paneel te bevestigen.
Gebruik twee (2) M4x10 schroeven (h.) om het bovenste lade paneel aan de achterpanelen te bevestigen.

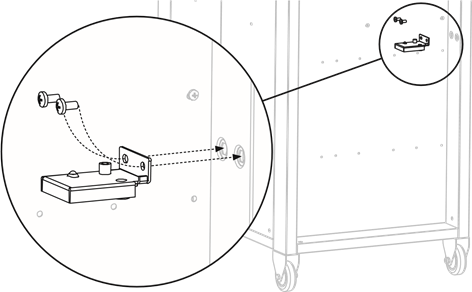

STAP 12 Gebruik twee (2) M6x12 schroeven (a.) om één (1) deurklink aan de rechter kar deur te bevestigen.

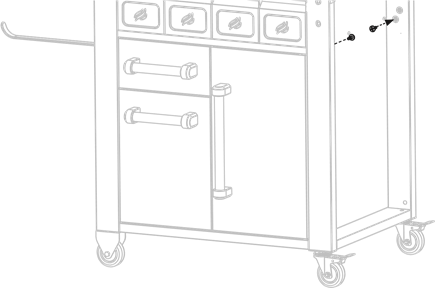

STAP 13 Bevestig de rechter kar deur aan de kar door eerst
de onderste deurscharnierpen in te steken en vervolgens
de bovenste deurscharnierpen in te steken.
STAP 14 Gebruik twee (2) M6x12 schroeven (a.) om één (1) lade handgreep aan de onderste lade voorplaat te bevestigen.
Gebruik vier (4) M4x10 schroeven (h.) om de onderste lade voorplaat aan de onderste lade te bevestigen.

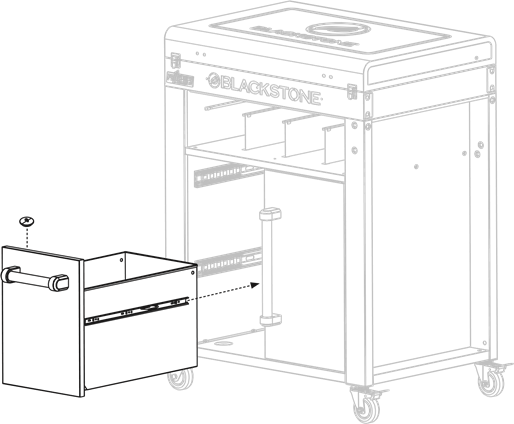

STAP 15 Steek de stekker in het voorgesneden gat van de onderste lade.
Trek de onderste laderail uit.
Lijn de laderail uit tussen de onderste lade en de kar en schuif de onderste lade op zijn plaats.

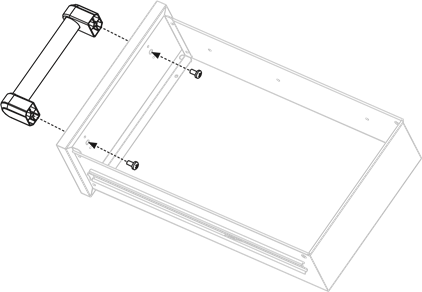

STAP 16 Gebruik twee (2) M6x12 schroeven (a.) om één (1) lade handgreep aan de bovenste lade te bevestigen.
STAP 17 Trek de bovenste laderail uit.
Lijn de laderail uit tussen de bovenste lade en de kar en schuif de bovenste lade op zijn plaats.

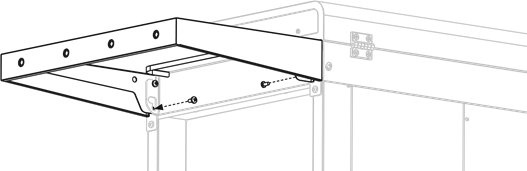

STAP 18 Kantel de vier (4) kleine lades en schuif ze op hun plaats.

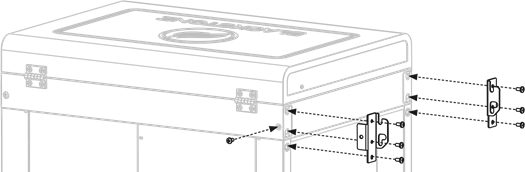

STAP 19 Gebruik twee (2) M6x12 schroeven (a.) om de papieren handdoek beugel aan de linkerzijde van de kar te bevestigen.
STAP 20 Gebruik één (1) M6x12 schroef (a.) en twee (2) ringen (e.) om de papieren handdoekhouder aan de papieren handdoek beugel te bevestigen.
STAP 21 Schroef twee (2) M6x20 stapsbouten (b.) in de onderste gaten van de rechterpootconstructie.

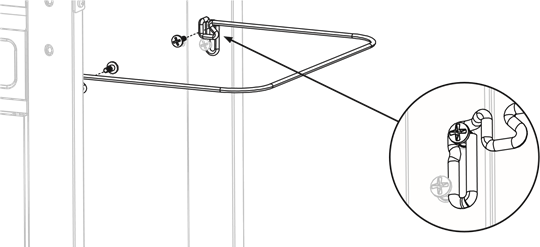

STAP 22 Gebruik twee (2) M6x20 stapsbouten (b.) om de vuilniszakhouder aan de rechterpootconstructie te bevestigen.
STAP 23 Gebruik zeven (7) M6x12 schroeven (a.) om twee (2) rechterzijde plank beugels aan de rechterzijde van de kar te bevestigen.
STAP 24 Gebruik zeven (7) M6x12 schroeven (a.) om twee (2) linkerzijde plank beugels aan de linkerzijde van de kar te bevestigen.
Maximaal gewicht op zijplank is 10 lbs.
STAP 25 Draai twee (2) M6x20 stapsbouten (b.) in de bovenste gaten van de rechterzijde plank.
STAP 26 Gebruik twee (2) M6x12 schroeven (a.) om het kraan steunpaneel aan de linkerzijde plank te bevestigen. Draai twee (2) M6x20 stapsbouten (b.) in de bovenste gaten van de linkerzijde plank.
STAP 27 Haak de rechterzijde plank bouten aan de zijplank beugels. Draai twee (2) M6x20 stapsbouten (b.) in de onderste gaten van de beugels om de rechterzijde plank aan de plank beugels te bevestigen.
STAP 28 Haak de linkerzijde plank bouten aan de zijplank beugels. Draai twee (2) M6x20 stapsbouten (b.) in de onderste gaten van de beugels om de linkerzijde plank aan de plank beugels te bevestigen.
STAP 29 Bevestig de vier (4) zijplank pinnen (c.) en vier (4) pen ringen (d.) aan beide zijplanken door ze in de voorgesneden gaten te schroeven.
STAP 30 Installeer de binnenste pakking, de binnenste waterafvoer, het filter en de filterdeksel in de bodem van de gootsteen. Plaats de buitenste pakking tegen de bodem van de gootsteen en schroef de buitenste waterafvoer in de binnenste waterafvoer.
Gebruik de plastic moer om de plastic waterbuis aan de buitenste waterafvoer te bevestigen.

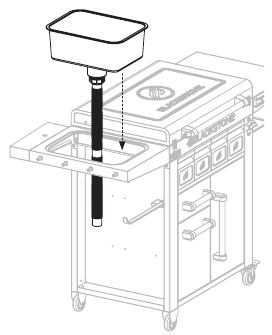

STAP 31 Plaats de gootsteen in de linkerzijde plank. (Richt de plastic waterbuis in een emmer of ander reservoir.)
STAP 32 Gebruik twee (2) M6x12 schroeven (a.) om de flesopener aan de voorkant van de rechterpootconstructie te bevestigen.

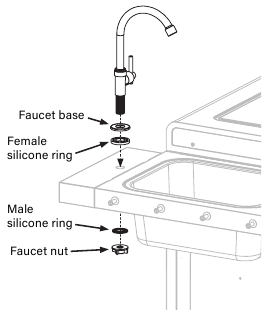

STAP 33 Bevestig de kraanbasis en de vrouwelijke siliconen ring aan de onderkant van de kraan.
- Meng geen oude en nieuwe batterijen.
- Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (ni-cad, ni-mh, enz.) batterijen.
STAP 34 Bevestig de kraanslang aan de kraan. Een standaard tuinslang (niet inbegrepen) kan nu worden aangesloten op de kraanslang.

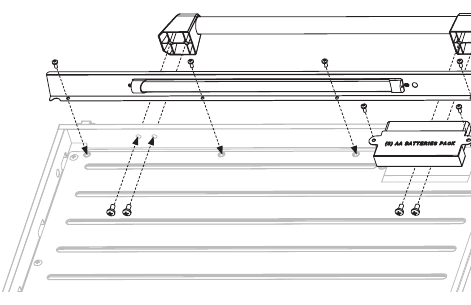

STAP 35 Verwijder vanaf de onderkant van het deksel de zes (6) M4x10 schroeven van de LED beugel en van de batterijpakket afdekking.
STAP 36 Plaats acht (8) AA batterijen (niet inbegrepen) in het batterijpakket. Bevestig het batterijpakket aan de batterijpakket afdekking.

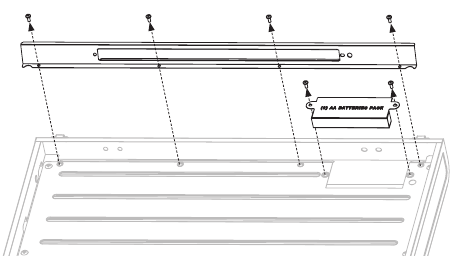

STAP 37 Gebruik twee (2) M4x10 schroeven (h.) en twee (2) M4 moeren (f.) om de LED strip aan de LED beugel te bevestigen.
STAP 38 Draad de LED knopconstructie door het gat in de onderkant van het deksel en sluit deze aan op de batterijpakket aansluiting.
STAP 39 Gebruik vier (4) M6x12 (a.) schroeven om de deksel handgreep aan het deksel te bevestigen.
Bevestig de batterijpakket afdekking opnieuw met het batterijpakket eronder. Bevestig de LED beugel opnieuw.

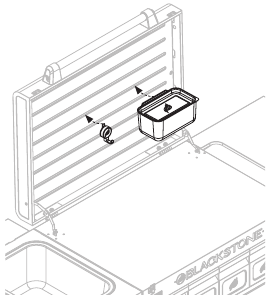

STAP 40 Hang de acht (8) kruiden dozen en de vier (4) metalen haken aan de sleuven in de deksel.

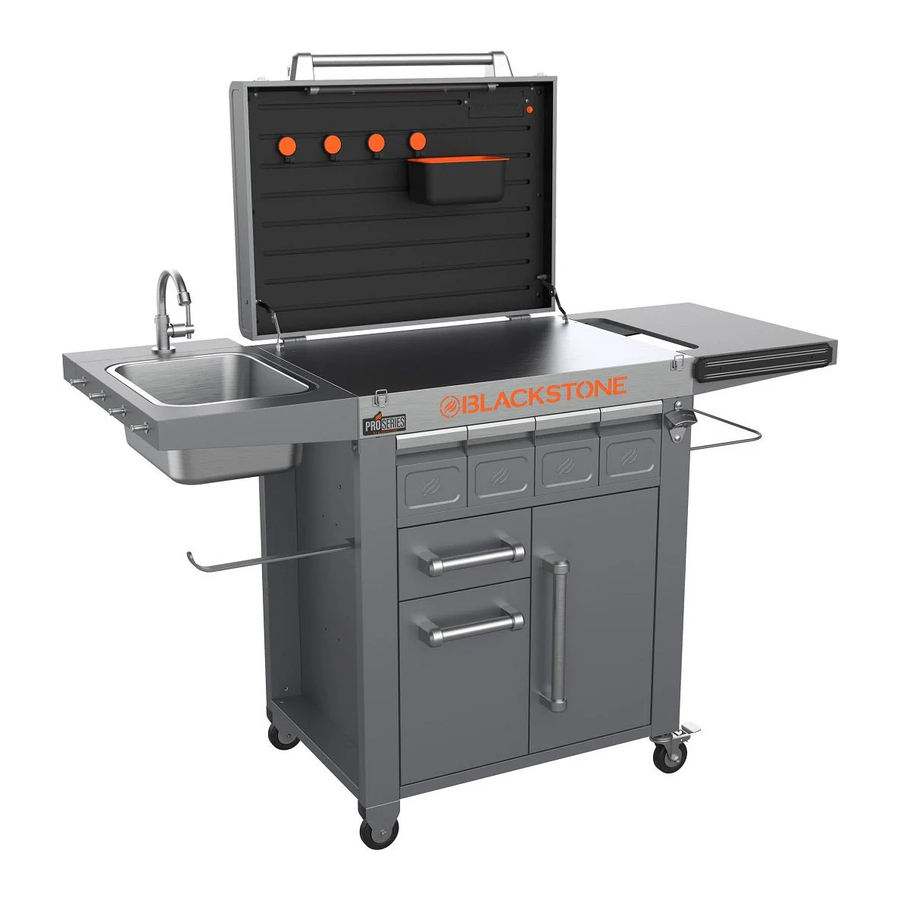

STAP 41 Geniet van het koken in de buitenlucht met uw Blackstone Bewaar- & Serveer voorbereidingswagen!

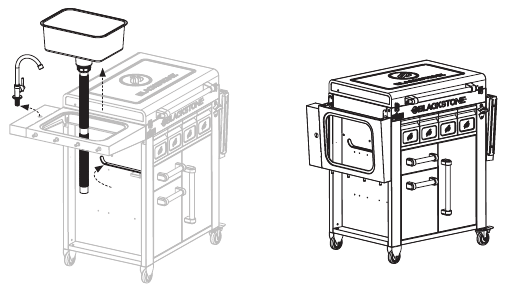

Wanneer niet in gebruik: Draai de papieren handdoekhouder.
Verwijder de kraan en de gootsteen voordat u de rechterzijde plank optilt en neerklapt.
Til de vuilniszakhouder op en klap deze neer.
Til de linkerzijde plank op en klap deze neer.
MONTAGE VIDEO'S
Bekijk de productmontage en
Technische ondersteuning video's online op blackstoneproducts.com/support en op YouTube @BlackstoneGriddles
North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com
Het is de verantwoordelijkheid van de consument om erop toe te zien dat het apparaat correct wordt gemonteerd, geïnstalleerd en onderhouden. Het niet opvolgen van de instructies in deze handleiding kan leiden tot lichamelijk letsel en/of schade aan eigendommen.
VEILIGHEIDSWAARSCHUWING SLEUTEL
Lees en volg alle aanwijzingen in de handleiding.
Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
Geeft de mogelijkheid van ernstig lichamelijk letsel aan als de instructies niet worden opgevolgd.
Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
