LED Lights Canada SP105E Handleiding
Inhoud

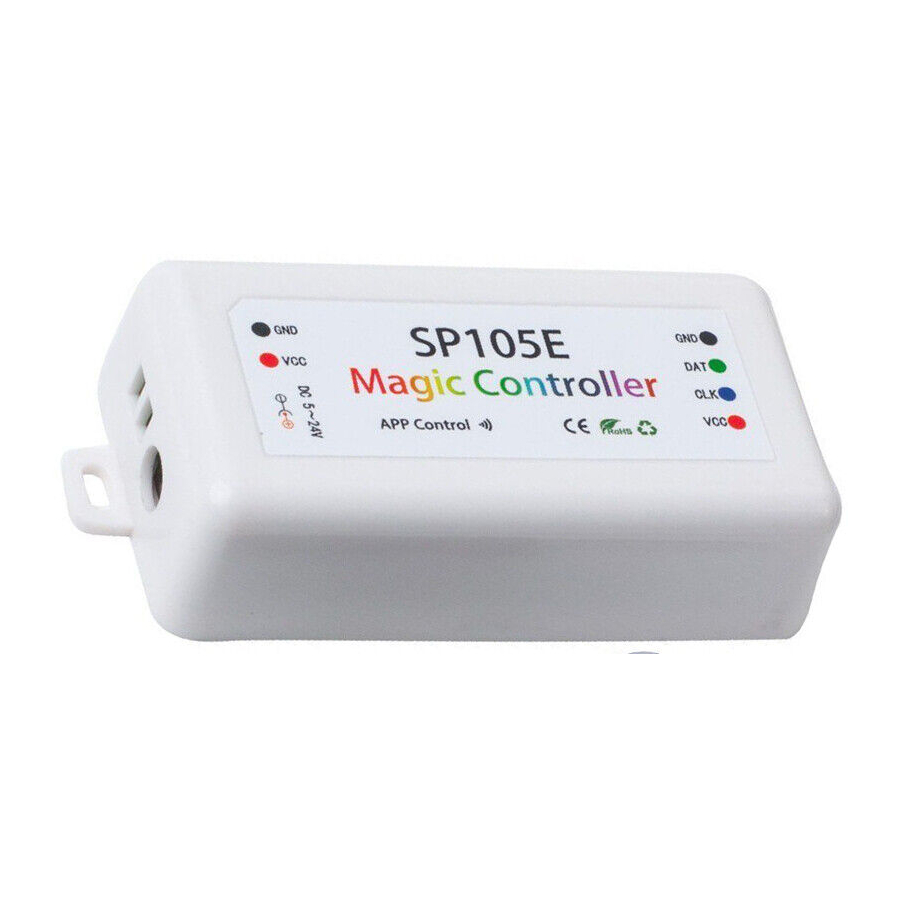

SP105E digitale Bluetooth-controller
Kleine platte schroevendraaier
De SP108E kan tot 2048 pixels aansturen. Dit kan worden gedaan door de DAT-draad in serie te laten lopen van het einde van de eerste strip naar het begin van de laatste flexstrip.
Bedrading

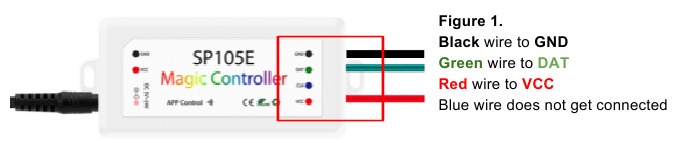

- Om te beginnen, haal de LED-strip van de rol. Sluit de draden aan op de terminals in de controller en draai de schroeven vast om de verbinding te beveiligen. ( Afbeelding 1.)
Let op de pijlen op de flexstrip. De richting geeft de stroomrichting aan. Zorg ervoor dat je vanaf de achterkant van de pijl aansluit. Als je dit omkeert, zal de strip niet oplichten.
![Bedrading - Stap 1]( "LED Lights Canada - SP105E - Bedrading - Stap 1")

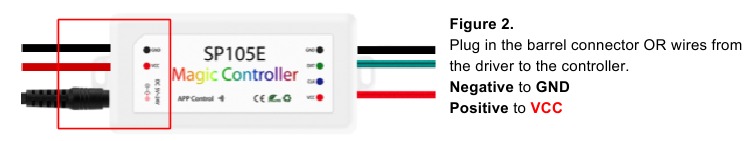

- Je kunt nu de driver aansluiten op de controller zoals weergegeven in Afbeelding 2. :
![Bedrading - Stap 2]( "LED Lights Canada - SP105E - Bedrading - Stap 2")
- Om te bevestigen dat al je verbindingen succesvol zijn, zou het leveren van 110V AC-stroom aan de driver ertoe moeten leiden dat de flexstrip oplicht. Als je lichten branden, ga dan verder.
App Downloaden en Instellen
- Download Magic-LED
![]()

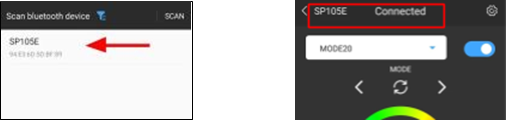

van de app store van je apparaat (Google Play of App Store). Zorg ervoor dat de Bluetooth van je apparaat is ingeschakeld voor stap 2. - Start de app. De app toont direct alle beschikbare bluetooth-apparaten. Selecteer SP105E. Wanneer de verbinding succesvol is, zou de bovenkant van de volgende pagina moeten aangeven dat de controller Connected (Verbonden) is.
![App Downloaden en Instellen - Stap 1]( "LED Lights Canada - SP105E - App Downloaden en Instellen - Stap 1")

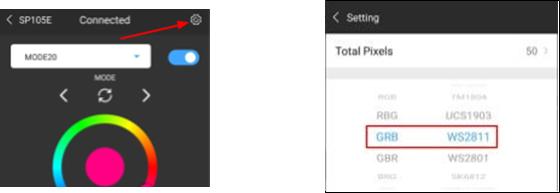

- Klik op Settings (Instellingen)
![]()
en pas deze aan naar RGB en WS2811. Hier kun je ook de total pixels (totale pixels) (diodes) van je strip instellen. Merk op dat de volledige rol in totaal 300 pixels heeft.
![App Downloaden en Instellen - Stap 2]( "LED Lights Canada - SP105E - App Downloaden en Instellen - Stap 2")
- Keer terug naar de vorige pagina met behulp van de terugknop (hieronder weergegeven) en geniet van je nieuwe digitale LED-flexstrips!
![]()
van de app store van je apparaat (Google Play of App Store). Zorg ervoor dat de Bluetooth van je apparaat is ingeschakeld voor stap 2.
en pas deze aan naar RGB en WS2811. Hier kun je ook de total pixels (totale pixels) (diodes) van je strip instellen. Merk op dat de volledige rol in totaal 300 pixels heeft.
Als je vragen hebt, neem dan gerust contact met ons op:
Gratis: 1-800-677-2698
Lokaal: 780-800-0059
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download LED Lights Canada SP105E Handleiding
