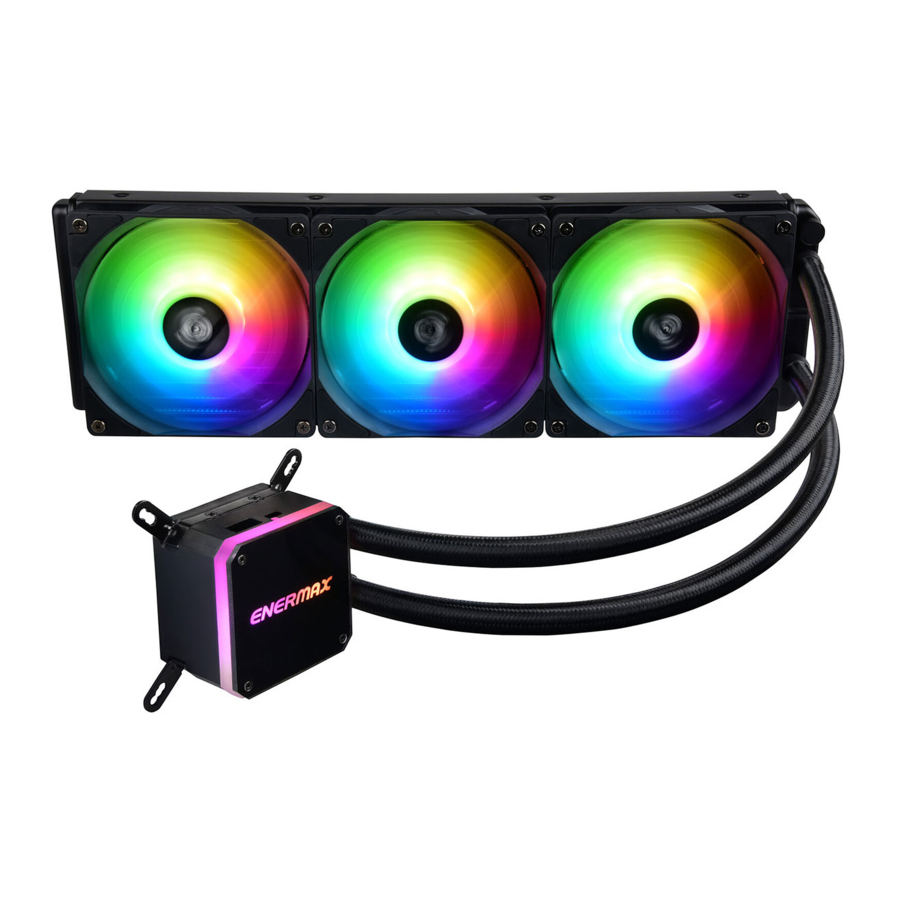

ENERMAX LIQMAX III Handleiding

Inhoud

Specificatie

Model ELC-LMT120-ARGB ELC-LMT240-ARGB ELC-LMT240-W-ARGB ELC-LMT360-ARGB ELC-LMT360-W-ARGB
CPU Socket Intel® LGA 1700/1200/115x/2066/2011/2011-3/1366 AMD® AM5/AM4/AM3+/FM2+/FM1
Materiaal Koperen basis met aluminium radiator
Pomp Lager Keramisch lager
MTBF 50.000 uur
Motorsnelheid 3100 RPM ± 10%
Nominale spanning 12 V

Nominale stroom -

Pomp

0,4 A

*of 0,53A indien niet aangesloten op 3-pins ARGB-connector (5V/D/-/G)
Waterblok Nominale stroom - RGB-LED 0,18 A
Radiator Afmeting 154 x 120 x 27 mm 274 x 120 x 27 mm 394 x 120 x 27 mm
Buis Materiaal Rubber
Lengte 400 mm
Gewicht (zonder ventilator) 690 g 795 g 968 g
Ventilator Afmeting 120 x 120 x 25 mm
MTTF 50.000 uur
Snelheid 500~1600 RPM
Nominale spanning 12 V
Nominale stroom - Ventilator 0,17 A
Nominale spanning RGB-LED 5V
Nominale stroom - RGB-LED 0,36 A
Luchtstroom 22,5~72,1 CFM
Statische druk 0,2~1,98 mm-H2O
Geluidsniveau 14~27 dBA
Connector 4-pins PWM-connector
3-pins ARGB-connector (5V/D/-/G)
Warmtegeleidende pasta Dow Corning® TC-5121C

* Opmerking: een adresseerbaar RGB-moederbord met een 5V-header is vereist om de volledige verlichtingsmogelijkheden te bieden. In stand-alone modus wordt alleen het waterblok verlicht met het Racing-Rainbow-effect.

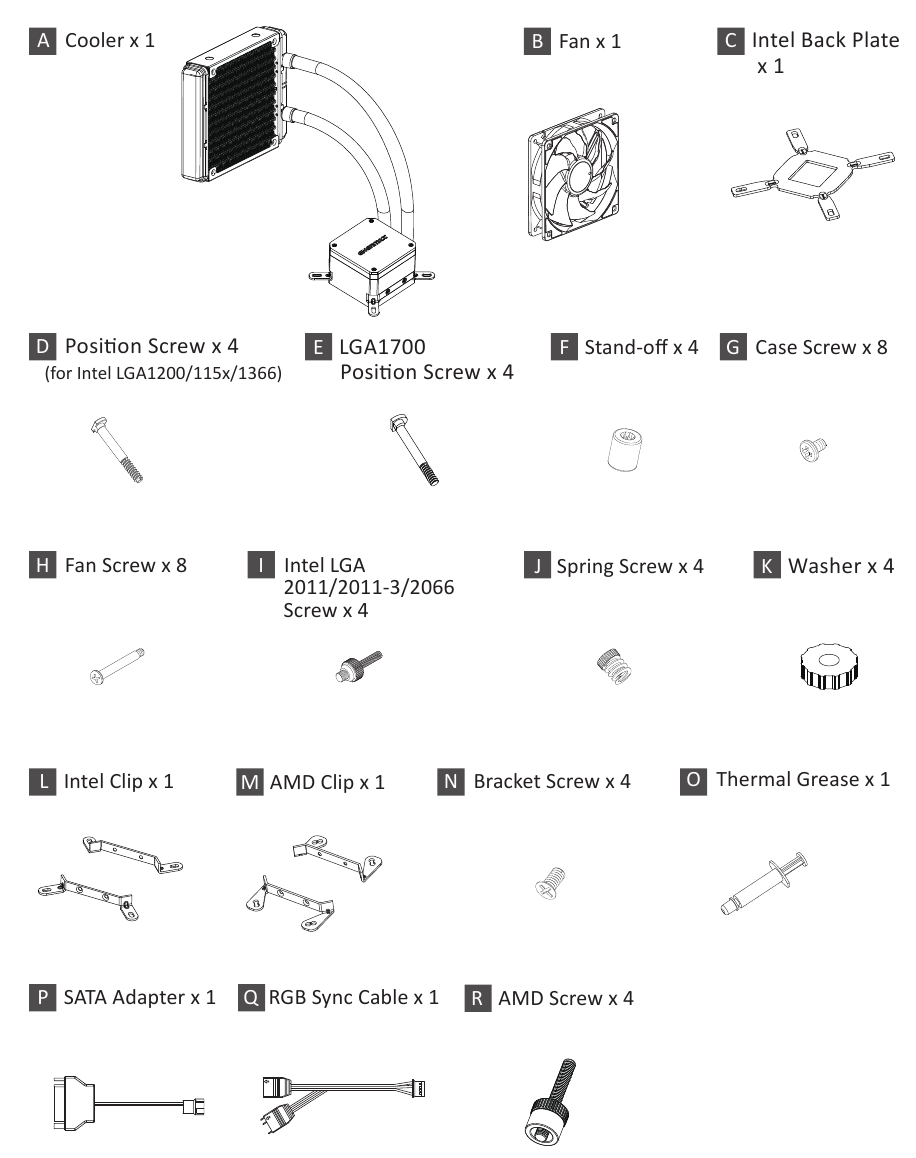

LIQMAX III ARGB 120 - Onderdelenlijst

Onderdelenlijst - Deel 1

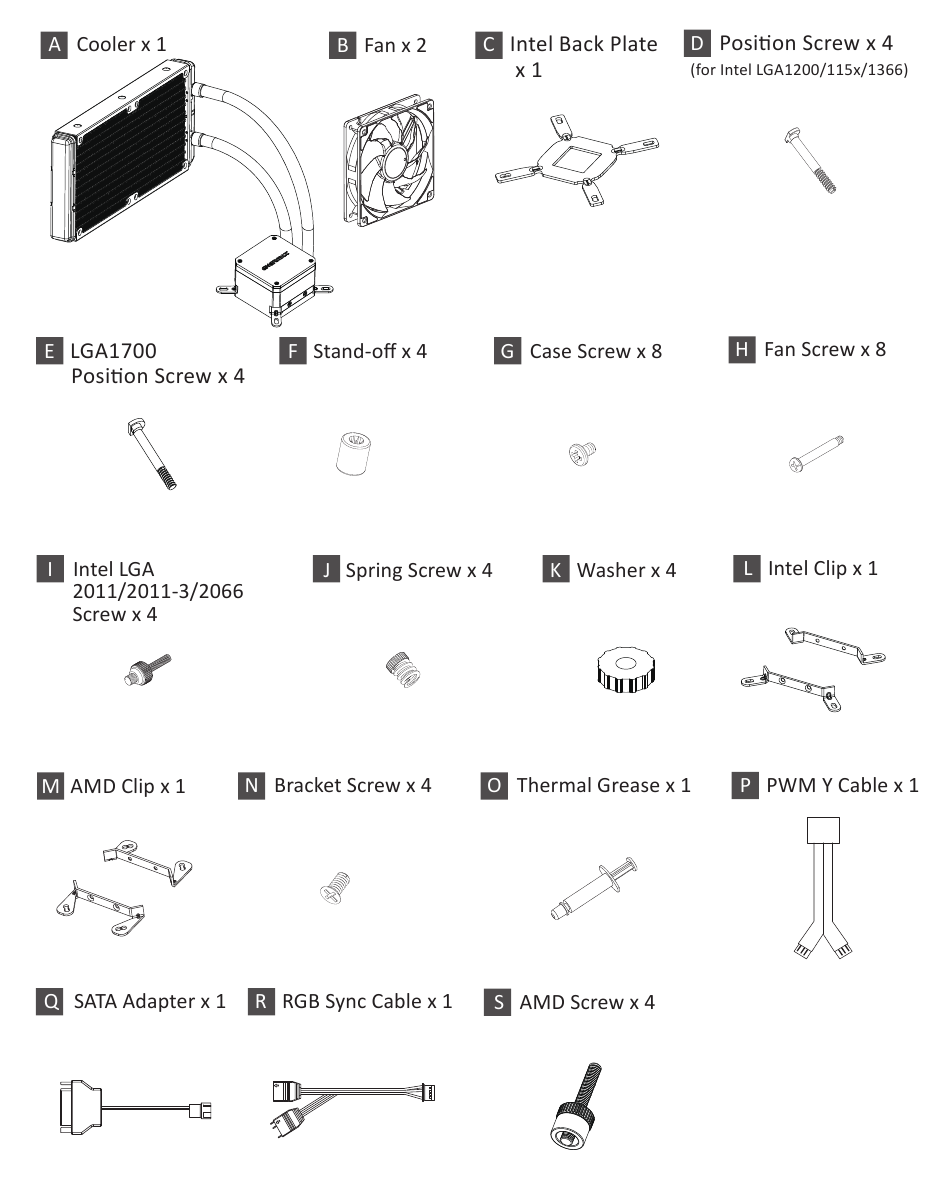

LIQMAX III ARGB 240 - Onderdelenlijst

Onderdelenlijst - Deel 2

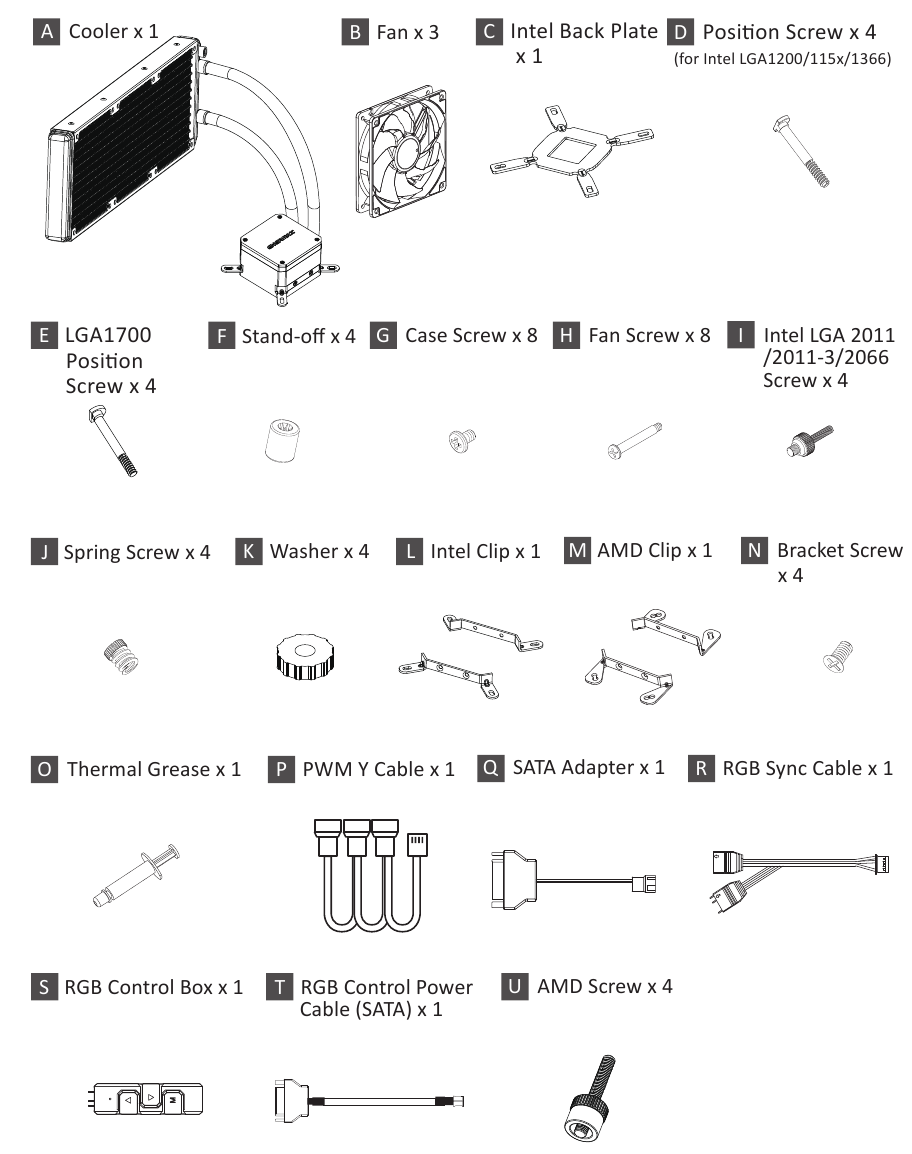

LIQMAX III ARGB 360 - Onderdelenlijst

Onderdelenlijst - Deel 3

Intel Installatie

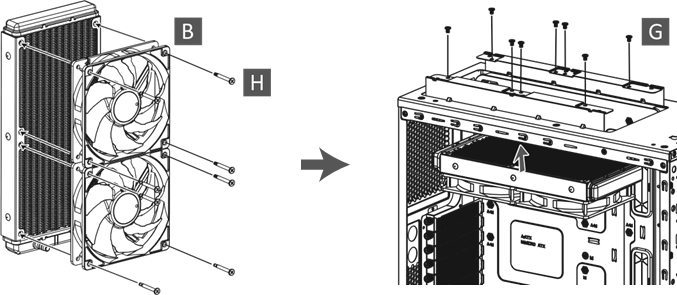

  1. Bevestig de ventilator en de radiator aan de behuizing.
    Intel Installatie - Stap 1

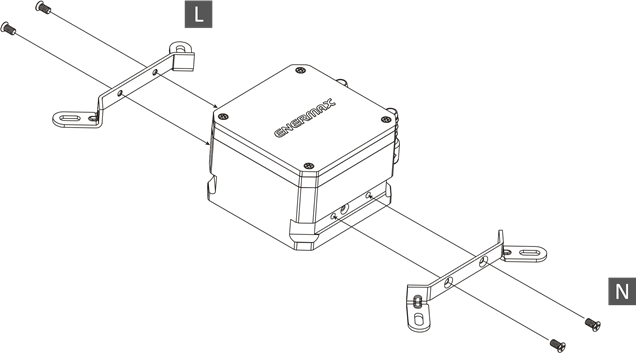

  2. Installeer de Intel clip op de pomp.
    Intel Installatie - Stap 2

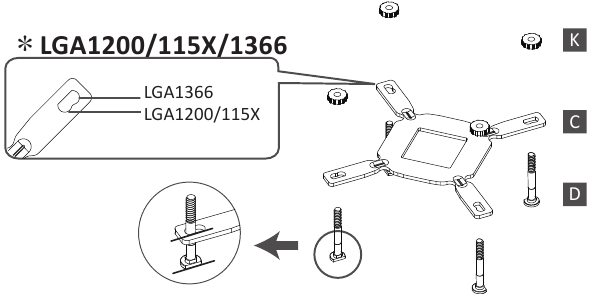

    1. Steek de positieschroeven in de juiste gaten op de achterplaat. Gebruik vervolgens de ringen om de positieschroeven vast te zetten.
      《Als uw CPU-platform Intel 1700 is, gaat u verder met stap 3-2》
      《Als uw CPU-platform Intel 2011/2011-3/2066 is, gaat u verder met stap 4-2》
      Intel Installatie - Stap 3

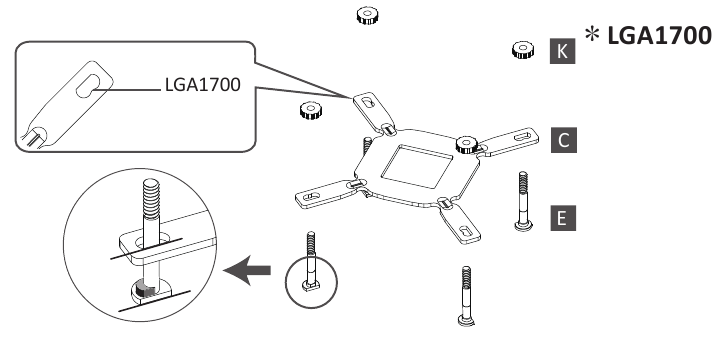

    2. Steek de LGA1700 positieschroeven in de juiste gaten op de achterplaat. Gebruik vervolgens de ringen om de positieschroeven vast te zetten.
      Intel Installatie - Stap 4

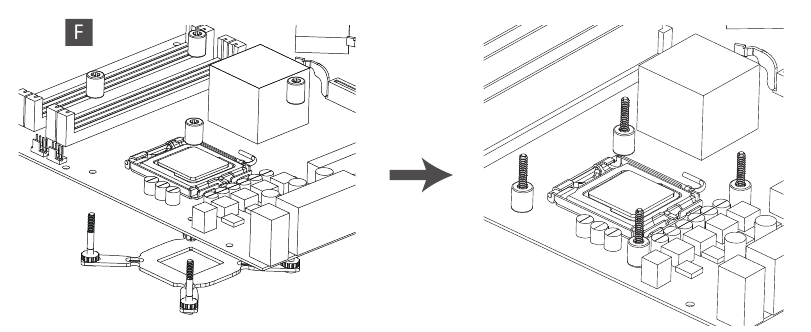

    1. Installeer de Intel achterplaat op de achterkant van het moederbord; zet de achterplaat vast met de stand-off.
      *LGA 1700/1200/115X/1366
      Intel Installatie - Stap 5

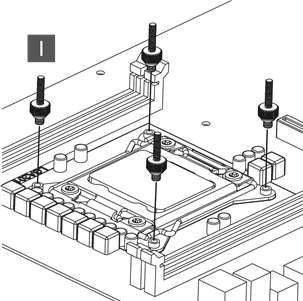

    2. Draai de Intel LGA2011/2011-3/2066 schroef vast aan het moederbord.
      *Intel LGA 2011/2011-3/2066
      Intel Installatie - Stap 6

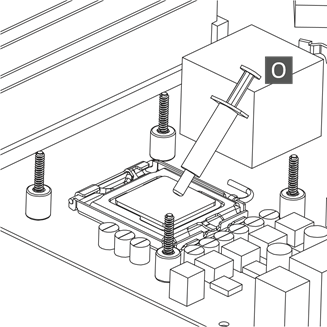

  5. Breng de warmtegeleidende pasta gelijkmatig aan op het CPU-oppervlak.
    Intel Installatie - Stap 7

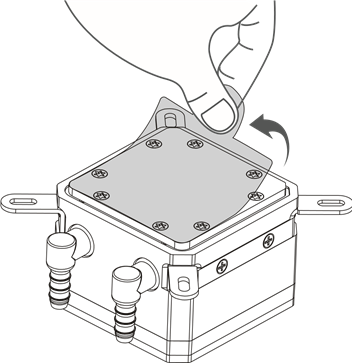

  6. Verwijder de beschermfolie van de koude plaat.
    Intel Installatie - Stap 8
  7. Plaats de pomp op de CPU en draai de veerschroeven vast totdat alle vier de hoeken vastzitten.
    Intel Installatie - Stap 9

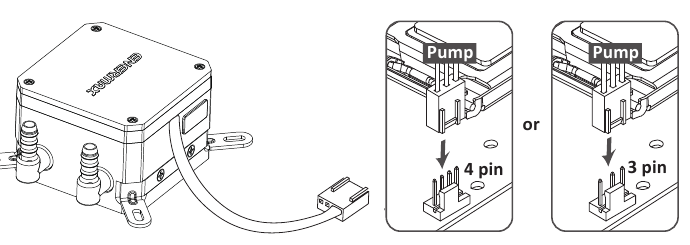

  8. Sluit de stroomconnector van de pomp aan op het moederbord.
    Let op: als u merkt dat de CPU-ventilator- of PWM-sockets van uw moederbord niet voldoende spanning leveren om de pomp van stroom te voorzien, gebruik dan de meegeleverde SATA-adapter en sluit de pomp rechtstreeks aan op uw PSU.
    Intel Installatie - Stap 10

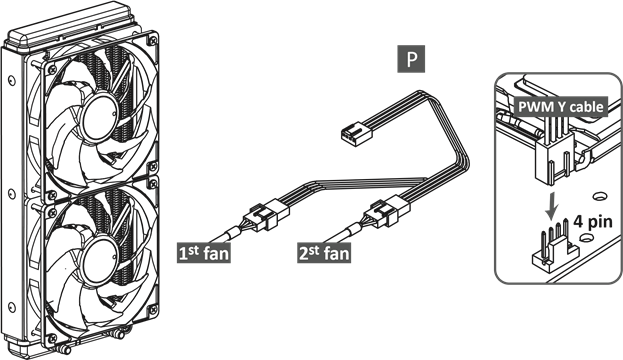

  9. Sluit de ventilatorconnector aan op het moederbord.
    Intel Installatie - Stap 11

AMD Installatie

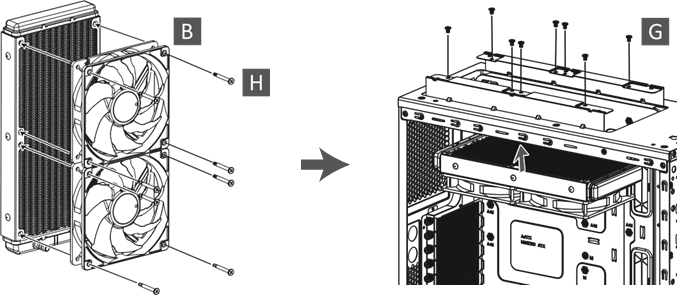

  1. Bevestig de ventilator en de radiator aan de behuizing.
    AMD Installatie - Stap 1

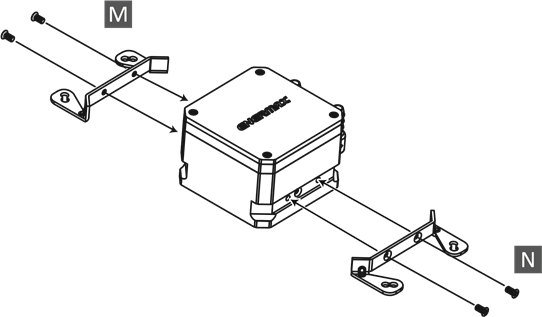

  2. Installeer de AMD clip op de pomp
    AMD Installatie - Stap 2

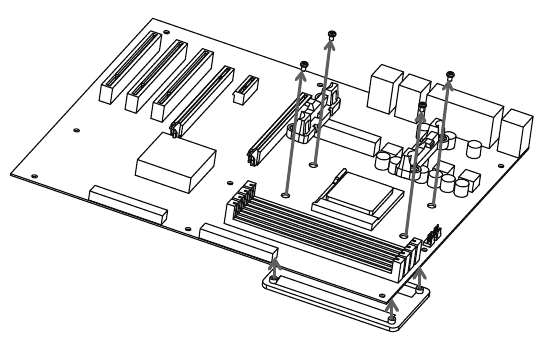

  3. Verwijder de originele schroeven en plaats de achterplaat terug in positie.
    AMD Installatie - Stap 3

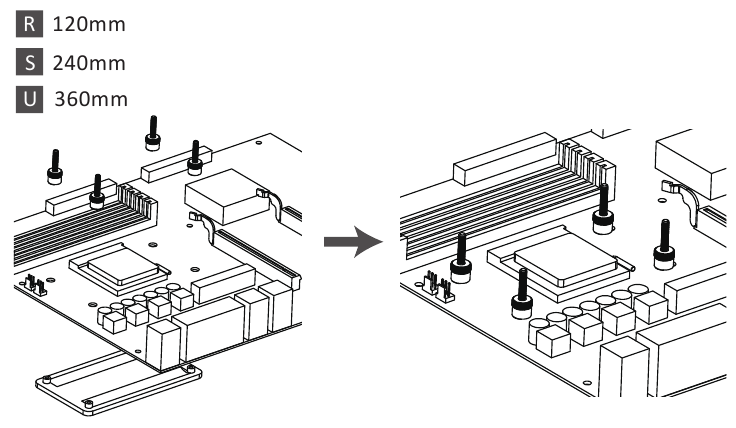

  4. Draai de AMD schroef vast aan de AMD standaard achterplaat (meegeleverd met het moederbord).
    AMD Installatie - Stap 4

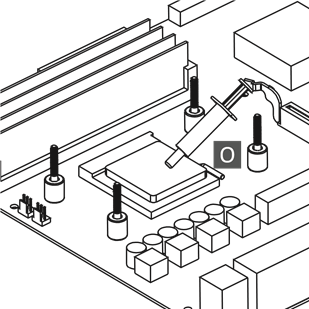

  5. Breng de warmtegeleidende pasta gelijkmatig aan op het CPU-oppervlak.
    AMD Installatie - Stap 5

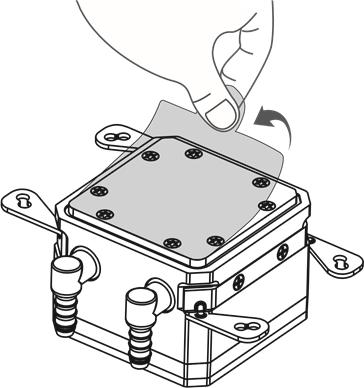

  6. Verwijder de beschermfolie van de koude plaat.
    AMD Installatie - Stap 6

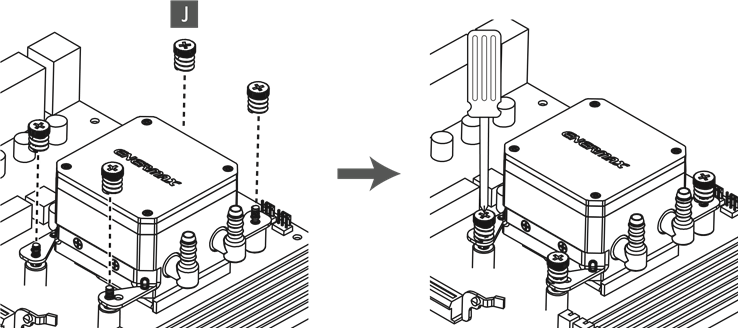

  7. Plaats de pomp op de CPU en draai de veerschroeven vast totdat alle vier de hoeken vastzitten.
    AMD Installatie - Stap 7

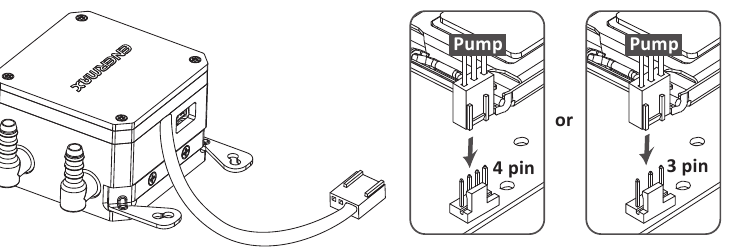

  8. Sluit de stroomconnector van de pomp aan op het moederbord.
    Let op: als u merkt dat de CPU-ventilator- of PWM-sockets van uw moederbord niet voldoende spanning leveren om de pomp van stroom te voorzien, gebruik dan de meegeleverde SATA-adapter en sluit de pomp rechtstreeks aan op uw PSU.
    AMD Installatie - Stap 8
  9. Sluit de ventilatorconnector aan op het moederbord.
    AMD Installatie - Stap 9

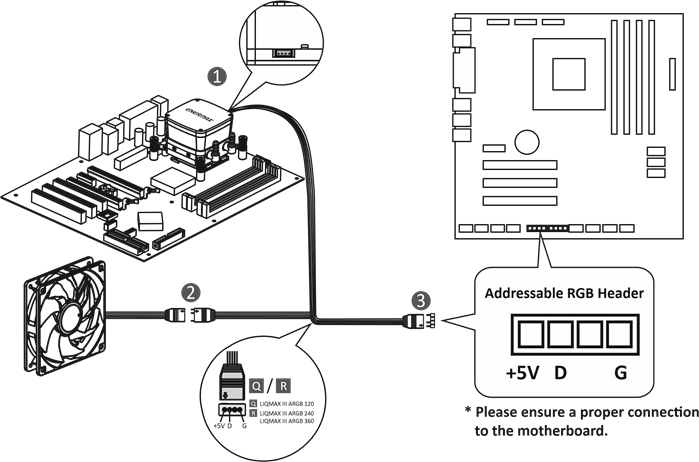

Moederbord synchronisatie

Moederbord synchronisatie

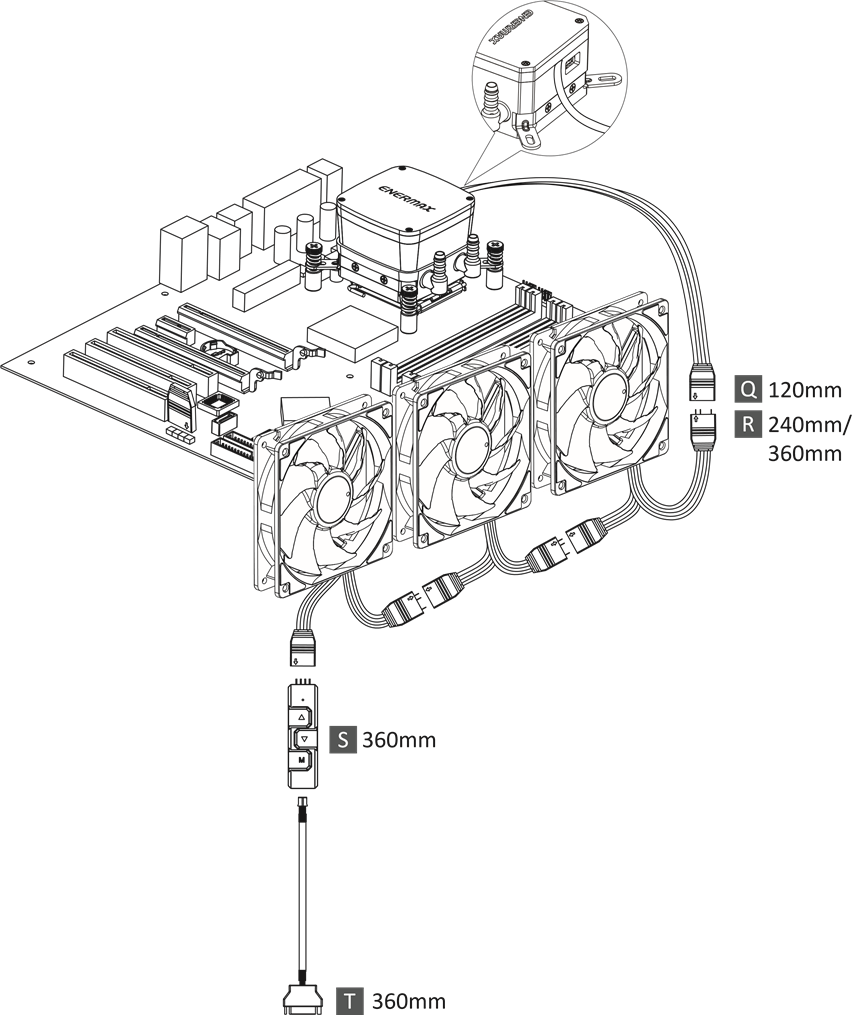

Sluit de synchronisatiekabel aan op een ondersteund moederbord met ARGB-header

RGB-bedieningskast

waarschuwing Voor niet-adresseerbaar RGB-moederbord
Wanneer u de cooler op het moederbord installeert, sluit u de RGB Sync-kabel aan op het waterblok en sluit u vervolgens de stroomconnectoren aan op de RGB-bedieningskast. Sluit ondertussen de SATA-voedingskabel aan op de SATA-connector van de pc-voeding.

RGB-bedieningskast - Deel 1

RGB-bedieningskast - Deel 2
De 4 LED-kleuren geven de verschillende modi aan: GROEN (Lichteffect), ROOD (Effect snelheid), BLAUW (Helderheid), GEEL (Automatisch uitvoeren).

  1. Druk op "M" totdat u de Lichteffectmodus (GROEN) bereikt.
  2. Om het effect te wijzigen, drukt u op de of knop.
  3. 10 vooraf ingestelde lichteffecten:
    1. Racing-Rainbow (Standaard)
    2. Breathing-Rainbow
    3. Flash-Rainbow
    4. Overlaying-Rainbow
    5. Flow-Rainbow
    6. Kleuren automatisch uitvoeren (8 kleuren)
      Druk gedurende 3 seconden op om de huidige kleur vast te zetten. Druk nogmaals 3 seconden op om terug te keren naar het effect Kleuren automatisch uitvoeren.
    7. Ripple automatisch uitvoeren (8 kleuren)
      Druk gedurende 3 seconden op om de huidige kleur vast te zetten. Druk nogmaals 3 seconden op om terug te keren naar het effect Flash automatisch uitvoeren.
    8. Overlaying-RED
    9. Overlaying-GREEN
    10. Overlaying-BLUE
  4. Door 3 seconden op te drukken, keert u terug naar het standaardeffect "Racing-Rainbow".

RGB-bedieningskast - Deel 3

  1. Druk op "M" totdat u de Effect Snelheidmodus (ROOD) bereikt.
  2. Om de effect snelheid te wijzigen, drukt u op de of knop.

RGB-bedieningskast - Deel 4

  1. Druk op "M" totdat u de Helderheidmodus (BLAUW) bereikt.
  2. Om de helderheid aan te passen, drukt u op de of knop.
  3. Druk in een willekeurige modus 3 seconden op "M" om het licht uit te schakelen. Druk nogmaals op "M" om het licht in te schakelen en door te gaan met het vorige effect.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ENERMAX LIQMAX III Handleiding
