Ubiquiti UniFi G3 Handleiding

Inleiding

Deze snelstartgids is bedoeld om u door de installatie te leiden en bevat garantievoorwaarden.

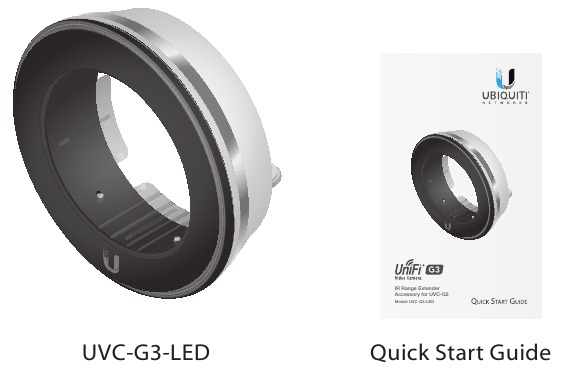

Inhoud van de verpakking

Installatievereisten

• UniFi Video Camera G3, model UVC-G3
• Kruiskopschroevendraaier

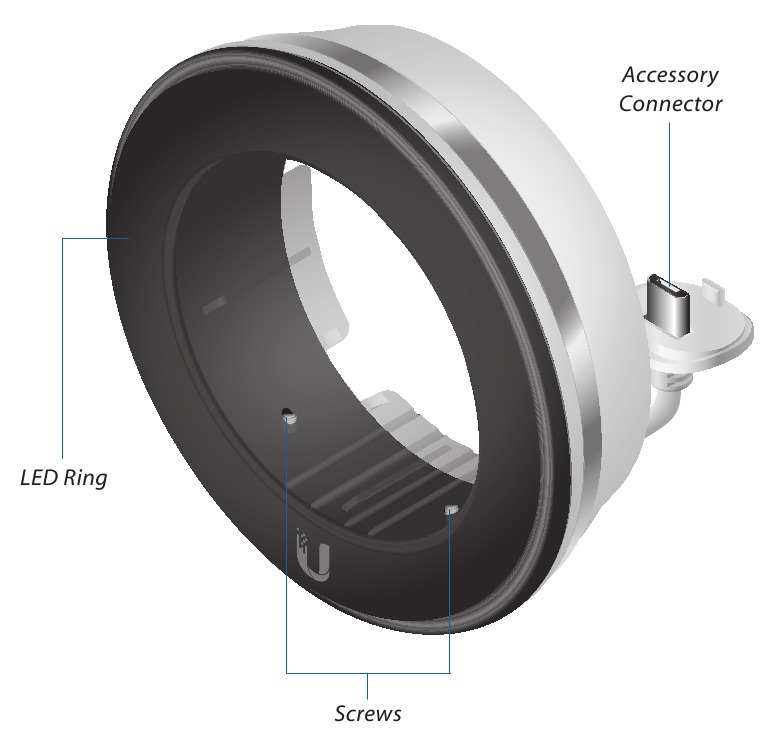

Hardwareoverzicht

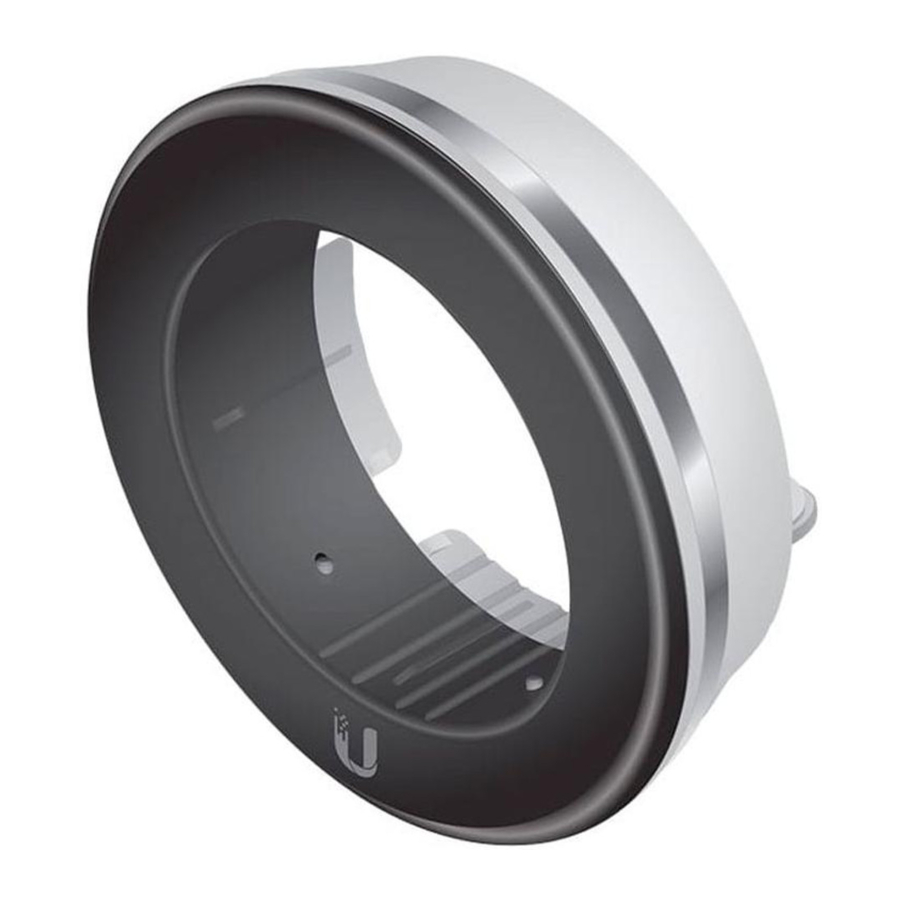

Ledring
Bevat zes infraroodleds met hoge intensiteit voor een groter nachtzichtbereik.

Accessoireconnector
Wordt aangesloten op de UVC-G3 voor stroom en IR-bediening.

Schroeven
Vooraf geïnstalleerde schroeven die de ledring aan de UVC-G3-camera bevestigen tijdens de installatie.

Sluit niets anders dan de UVC G3-camera aan op de accessoireconnector, omdat dit schade aan het apparaat kan veroorzaken. De accessoireconnector is uitsluitend bedoeld voor gebruik met de UVC G3-camera.

Hardware-installatie

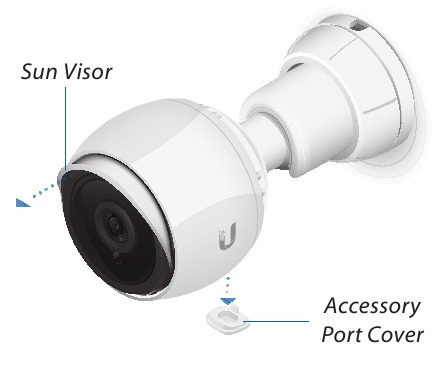

1. Trek de zonneklep eruit en verwijder deze. Verwijder vervolgens de accessoirepoortafdekking aan de onderkant van de UVC-G3.

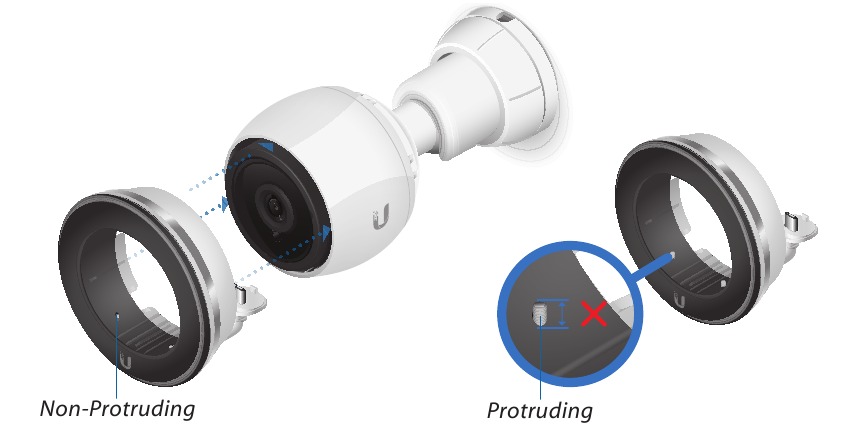

2. Houd de UVC-G3-LED vast met de accessoireconnector aan de onderkant. Plaats de ledring over de voorkant van de camera en plaats de ledring totdat deze op zijn plaats klikt.


Let op: Als de vooraf geïnstalleerde schroeven in de open ruimte van de ledring uitsteken, gebruikt u een kruiskopschroevendraaier om elk van de twee schroeven tegen de klok in te draaien totdat de omtrek vrij is. Dit zorgt voor de juiste speling en zorgt ervoor dat de ledring op de UVC G3-camera kan schuiven.

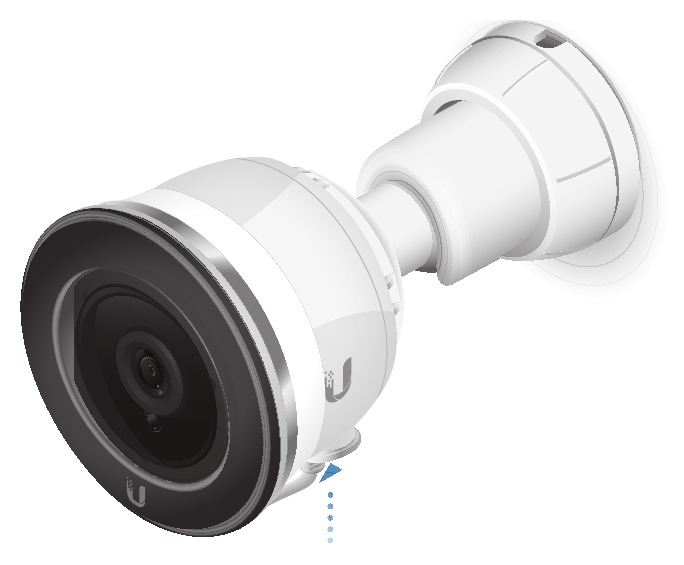

3. Steek de accessoireconnector in de accessoirepoort totdat deze op zijn plaats klikt.

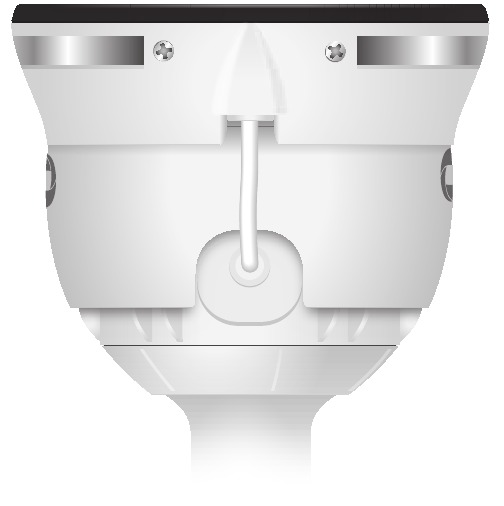

4. Zet de UVC-G3-LED aan de camera vast door de twee schroeven onder de ledring aan te draaien.


Draai de twee schroeven niet te strak aan. Te veel draaimoment kan de ledring en/of de UVC-G3 beschadigen.

De externe IR-leds inschakelen

De UVC-G3-LED kan worden ingeschakeld met UniFi Video of rechtstreeks via de camera-UI. Eenmaal ingeschakeld, wordt de UVC-G3-LED automatisch ingeschakeld bij weinig licht.

UniFi Video

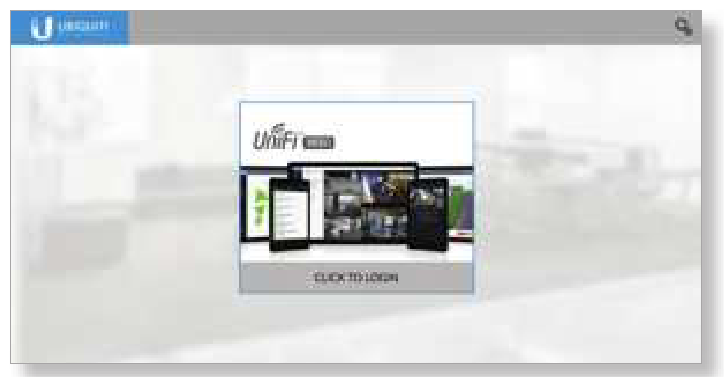

1. Start UniFi Video en log in.

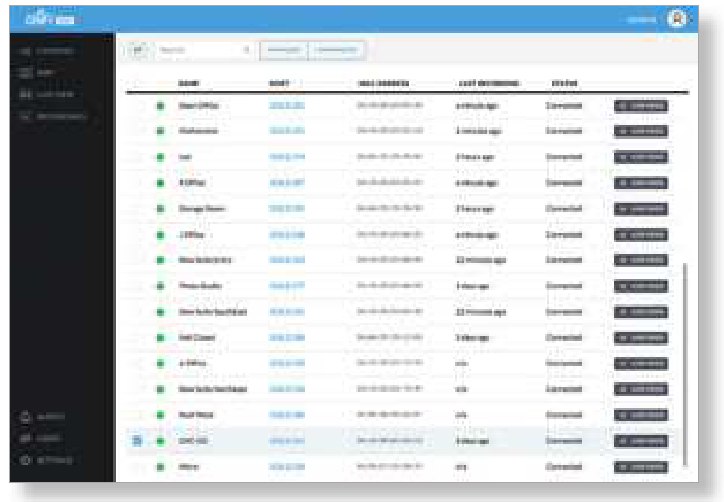

2. Zoek op de pagina Camera's de UVC-G3 met de geïnstalleerde UVC-G3-LED en klik op de naam van de camera.

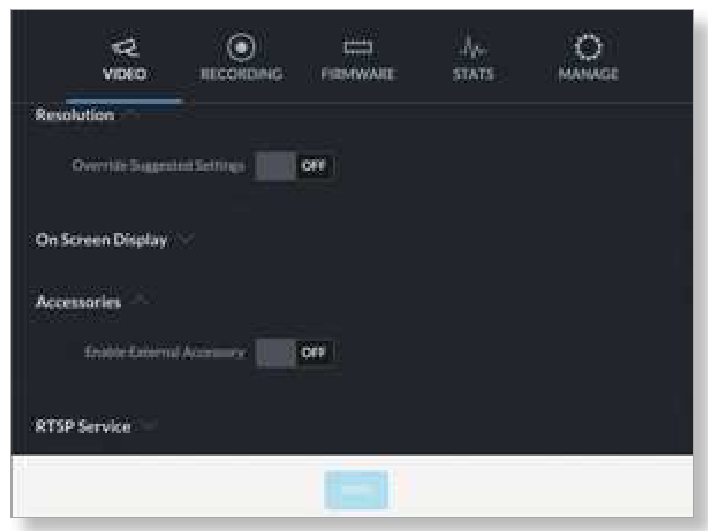

3. Het cameraconfiguratiepaneel verschijnt aan de rechterkant van het venster. Klik op Accessoires en klik vervolgens op het selectievakje naast Externe accessoire inschakelen.

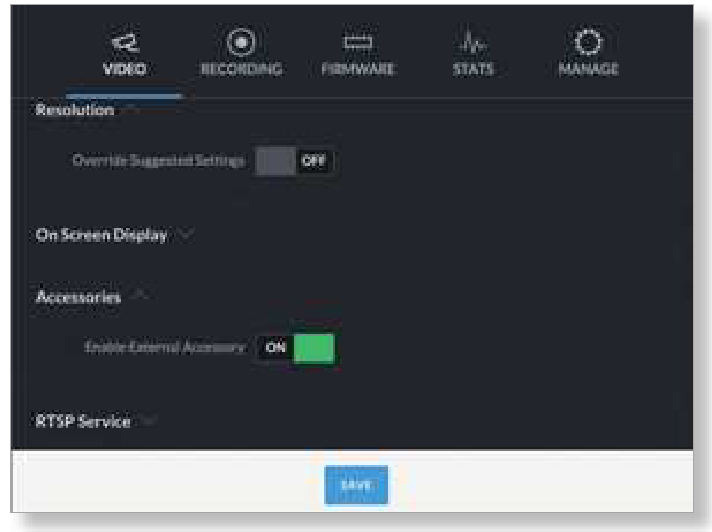

4. Klik op Opslaan.


Camera UI

Open de camera-UI met behulp van de Ubiquiti® Device Discovery Tool. Het hulpprogramma is beschikbaar als een zelfstandige applicatie en als een Chrome-extensie (Chrome-browser vereist). Het hulpprogramma is beschikbaar om te downloaden op: www.ubnt.com/download/utilities
Let op: Als u het IP-adres van de UVC-G3 kent, kunt u de camera-UI rechtstreeks openen door het IP-adres in een webbrowser in te voeren en door te gaan naar stap 3.

1. Start de Ubiquiti Device Discovery Tool.

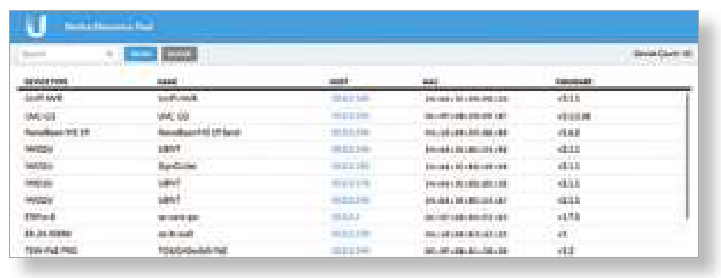

2. Er verschijnt een lijst met Ubiquiti-apparaten op het netwerk. Zoek de UVC-G3 met de geïnstalleerde UVC-G3-LED. Klik op het IP-adres van de camera in de kolom Host.

3. De UniFi Video Camera UI-portal verschijnt in een nieuw browservenster. Voer uw gebruikersnaam en wachtwoord in om in te loggen.

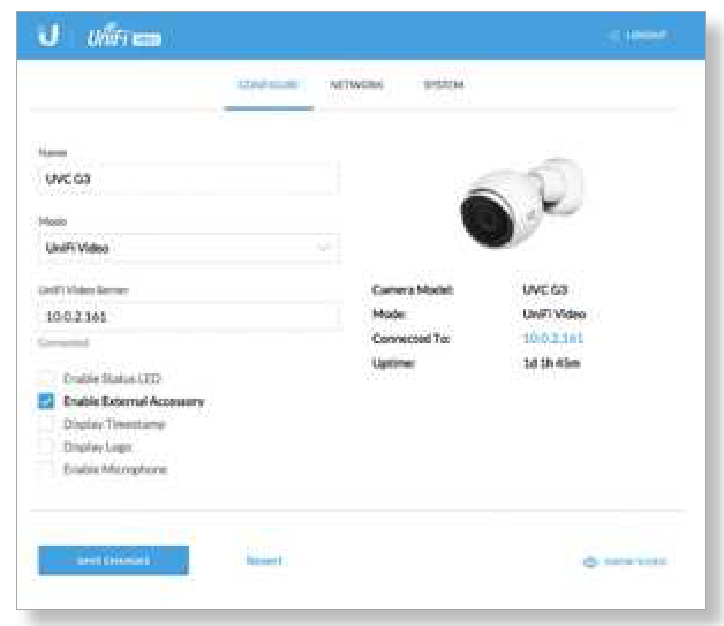

4. Vink in het venster Configureren het vakje naast Externe accessoire inschakelen aan.

5. Klik op Wijzigingen opslaan.

Specificaties

Veiligheidsvoorschriften

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

   Heet oppervlak. Niet aanraken.

   Gebruik dit product niet op een locatie die door water kan worden ondergedompeld.

   Vermijd het gebruik van dit product tijdens een onweersbui. Er bestaat een klein risico op elektrische schokken door bliksem.

Informatie over elektrische veiligheid

1. Naleving is vereist met betrekking tot de spanning, frequentie en stroomvereisten die op het etiket van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die welke zijn gespecificeerd, kan leiden tot onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur.

Referenties

• http://www.ubnt.com/download/utilities

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ubiquiti UniFi G3 Handleiding
