Powakaddy FX5 handleiding
Bij ontvangst van uw nieuwe PowaKaddy heeft u het volgende:
| 1 x Trolley 1 x Batterij 1 x Oplader 2 x Achterwielen | 1 x Voorwielmontage 1 x Elastische band voor 1 x Instructiepakket |
Als u de vereiste informatie niet in deze handleiding kunt vinden, ga dan naar www.PowaKaddy.com/Support waar u de veelgestelde vragen over onze trolleyproducten kunt vinden. U kunt ook contact opnemen met de klantenservice van PowaKaddy.
PRODUCTGARANTIE
Registreer nu!
Mis het niet!
Scan om de registratiepagina te openen of ga naar: powakaddy.com/my-powakaddy
Neem even de tijd om uw nieuwe product te registreren. U moet de serienummers voor de trolley, batterij en oplader invoeren. Deze bevinden zich op de afzonderlijke items. Het serienummer op de trolley bevindt zich in het achterste gewricht, zie afbeelding.
*Algemene voorwaarden zijn van toepassing. Zie powakaddy.com voor details.
PRODUCTVEILIGHEID
Gebruik het product alleen zoals beschreven in deze gebruikershandleiding en de meegeleverde veiligheidsgids.
- Zorg ervoor dat de trolley volledig is gemonteerd voor gebruik.
- Dit product is uitsluitend bedoeld voor gebruik buitenshuis. Niet gebruiken in een afgesloten ruimte. Wees extra voorzichtig bij gebruik in de buurt van andere personen en voertuigen. Wees voorzichtig bij het gebruik van het product in natte of gladde omstandigheden onder de voeten.
- Gebruik de trolley met een veilige en comfortabele snelheid. De hogere snelheidsinstellingen zijn bedoeld voor gebruik bergopwaarts. Het instellen van de trolley op hoge snelheid kan ertoe leiden dat de trolley instabiel wordt.
- Hoewel weerbestendig, vermijd het rijden met de trolley door plassen of stilstaand water.
- Dit product is geen speelgoed. Wees extra voorzichtig bij gebruik in de buurt van of in de buurt van kinderen. Kinderen moeten te allen tijde onder toezicht staan als ze het product gebruiken.
- Gebruik het product nooit onder invloed van drugs of alcohol.
- Als u zich zorgen maakt over de werking van uw trolley, neem dan contact op met uw lokale PowaKaddy-serviceagent of PowaKaddy-ondersteuning.
Opmerking: de trolley is geoptimaliseerd voor een tassen gewicht tot 14 kg. Een te lichte of zware tas heeft invloed op de prestaties van de trolley.
Raadpleeg voor meer informatie de productveiligheidsgids die bij de trolley is geleverd en bezoek de PowaKaddy-website.
PowaKaddy International Ltd kan geen verantwoordelijkheid aanvaarden voor schade of letsel veroorzaakt door oneigenlijk gebruik.
AAN DE SLAG

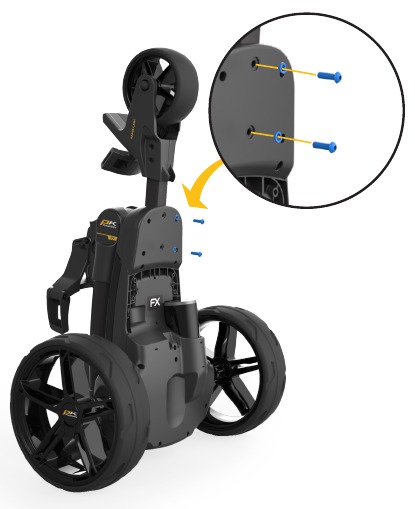

De wielen bevestigen
Verwijder de voorwielmontage, wielen en het frame uit de doos. Verwijder de asdoppen en monteer de achterwielen door op de ontgrendelingsknop te drukken en op de as te schuiven totdat de koppeling is ingeschakeld. Schuif de voorwielmontage in het frame en zet deze vast met de twee meegeleverde zeskantbouten en ringen met behulp van de meegeleverde 4 mm inbussleutel. Opmerking: bewaar de inbussleutel voor het aanpassen van de hoogte van het handvat Opmerking: Alleen bij EBS-modellen kunnen de wielen in twee posities op de as worden vergrendeld; duw op de binnenste groef om de koppelingen in te schakelen. De buitenste groef kan worden gebruikt wanneer er geen aandrijving nodig is.

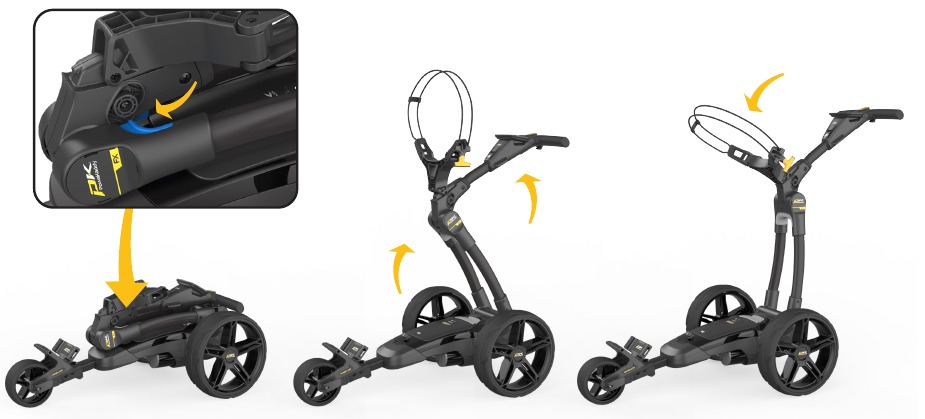

Het frame uitvouwen
Om het frame te openen, duwt u de voorwielhendel (blauw gemarkeerd) naar de tassteun en draait u de voorwielmontage totdat deze op zijn plaats vergrendelt. Druk ten tweede op de hoofdvergrendelingsknop (blauw gemarkeerd) en til het handvat op totdat de achterste en bovenste verbindingen op hun plaats klikken. Draai het proces om om het frame in te klappen, zodat de handgreep in de achterste verbinding vergrendelt.
Lithiumbatterij
u moet de batterij volledig opladen voordat u de trolley gebruikt. Laad de batterij altijd binnen 24 uur na gebruik op. Als u dit niet doet, kan dit de levensduur van de batterij verkorten. Zie het gedeelte Batterijonderhoud voor gedetailleerde instructies.
Uw PowaKaddy-trolley is voorzien van een innovatief Plug'n'Play™-batterijsysteem met veerbelaste aansluitingen en een vergrendelingsfunctie om de stroomverbinding op oneffen terrein te behouden. Zodra uw batterij is opgeladen en de trolley is gemonteerd, sluit u uw batterij aan zoals afgebeeld.
- Schakel de voorkant van de batterij in.
- Druk op de achterkant totdat de batterij op zijn plaats klikt.
- Druk op de aan/uit-knop om de trolley in te schakelen.
Om de batterij te verwijderen, schakelt u deze eerst uit via de aan/uit-knop. Trek aan de grijze vergrendeling om de batterij los te maken voordat u deze uit het frame tilt.
Opmerking: de lithiumbatterij kan tijdens het transport in de lade worden opgeborgen. Zorg ervoor dat u de batterij uitschakelt met de aan/uit-knop. Als u uw batterij aan laat staan met de groene LED verlicht, kan dit ertoe leiden dat uw batterij leeg raakt of dat de trolley tijdens het transport wordt geactiveerd.

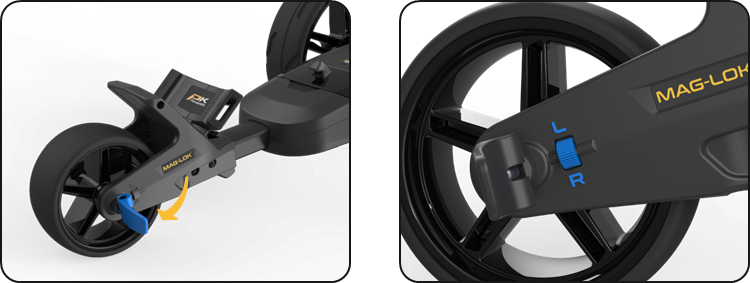

Voorwiel aanpassen
Om de rechte lijn van de trolley aan te passen:
- Maak de voorwielhendel los.
- Draai het instelwiel omhoog om uw trolley meer naar LINKS te laten lopen.
- Draai het instelwiel omlaag om meer naar RECHTS te laten lopen.
- Zodra u tevreden bent dat de trolley recht loopt, brengt u de hendel opnieuw aan om de positie te vergrendelen.

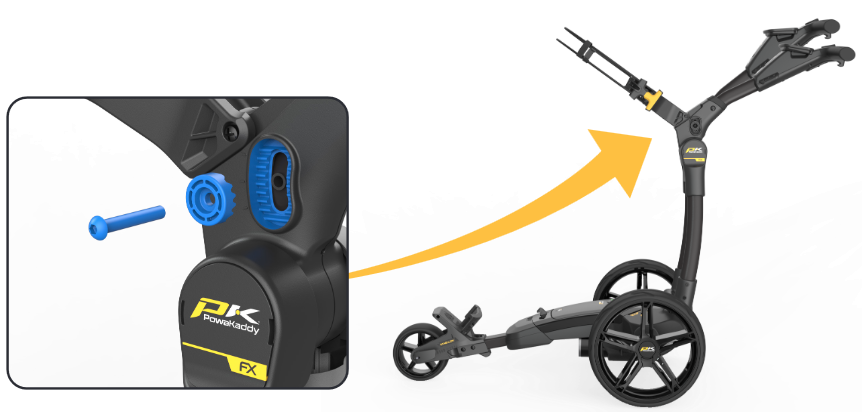

Hoogte van het handvat aanpassen
De hoogte van het handvat is vooraf ingesteld om de meeste gebruikers te passen, maar kan worden aangepast aan een van de vijf posities. Aanpassen:
- Met de trolley volledig open, verwijdert u de borgbout van de plaat voor het aanpassen van de hoogte met behulp van de 4 mm inbussleutel die in uw handleiding is meegeleverd.
- Verhoog of verlaag het handvat naar de nieuwe gewenste positie.
- Draai de bout weer vast en zorg ervoor dat de aanpassing platen aan beide zijden zijn vergrendeld in de bijpassende kenmerken.

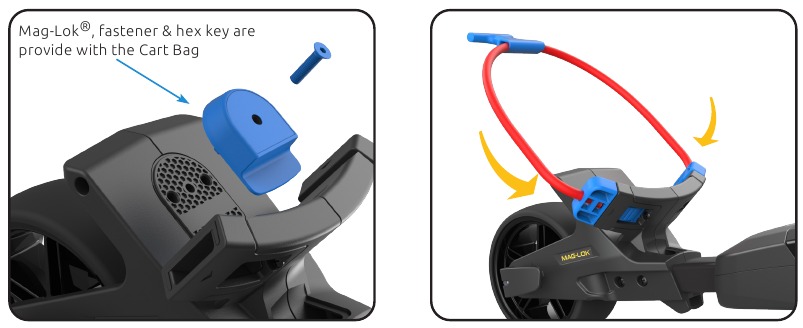

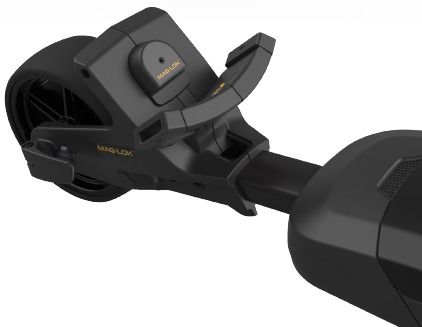

Mag-Lok
Uw trolley is volledig compatibel met PowaKaddy's innovatieve, magnetische tasvergrendelingssysteem. Bevestig de tas snel en moeiteloos aan de trolley zonder dat er een onderste riem nodig is.
De Mag-Lok ® wordt geleverd met alle nieuwe compatibele PowaKaddy-cartbags. Verwijder de Mag-Lok ® van het label en monteer deze vervolgens op de voorste tassteun met behulp van de meegeleverde schroef en 3 mm inbussleutel. Heeft u geen compatibele PowaKaddy-cartbag? De trolley werkt nog steeds met de meeste cartbags met behulp van het Key- Lok™-systeem - bevestig eenvoudig de voorste riem (meegeleverd in de doos) door deze op elke kant van de onderste tassteun op zijn plaats te klikken.
BEDIENINGSOVERZICHT
Zodra uw batterij volledig is opgeladen, aangesloten en van stroom voorzien, is uw trolley klaar voor gebruik.
Opmerking: Uw trolley bevat een energiebesparende modus om de levensduur van uw batterij te verlengen. Na 5 minuten inactiviteit wordt het display van de trolley uitgeschakeld. Om wakker te worden, drukt u op het display of draait u aan de bedieningsknop.

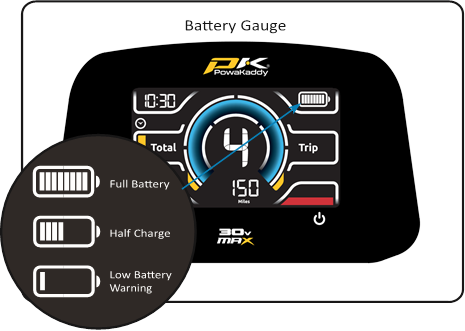

Batterijmeter
Bevindt zich aan de linkerkant van het display. De laadstatus van uw batterij bepaalt hoeveel van de balk oplicht.
Naarmate u vordert in de ronde, zal de binnenste balk van de meter dalen. Wanneer de balk volledig is gedoofd, geeft dit aan dat de batterij leeg is. Wanneer uw batterij nieuw is, kan de balk slechts een klein beetje zakken gedurende de hele ronde. Naarmate uw batterij ouder wordt, kunt u meer verliezen.
Als de balk volledig is gedoofd;
- u hebt uw batterij mogelijk niet volledig opgeladen
- uw batterij nadert het einde van zijn levensduur en moet worden vervangen.

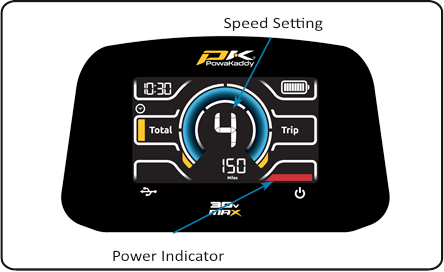

Motorbediening
Start en stop de trolley: Om de motor te starten, drukt u eenvoudig op de zwarte knop in het midden van de bedieningsknop. Om de motor te pauzeren, drukt u nogmaals.
Wanneer de motor is ingeschakeld, verandert de stroomindicator van rood in groen. Wanneer de motor is gepauzeerd, knippert de snelheidsinstelling en wordt de stroomindicator rood.
Snelheid verhogen en verlagen: Draai aan de bedieningsknop om de snelheid van de trolley aan te passen van 0 - 9. Druk op de bedieningsknop om uw geselecteerde snelheid te pauzeren en te hervatten - het is niet nodig om de snelheidsinstelling te verlagen.
Opmerking: de motor heeft een time-outfunctie van 15 minuten en pauzeert de motor nadat deze gedurende deze periode continu heeft gedraaid. Druk op de bedieningsknop om te hervatten.

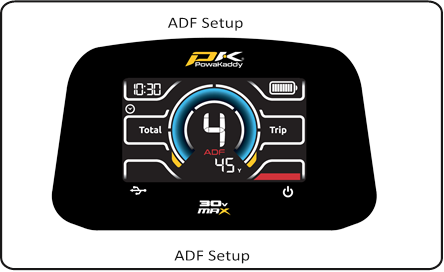

ADF (Automatic Distance Function)
De ADF-functie is een handige manier om uw trolley een bepaalde afstand tot 45 yards/meter te laten afleggen, bijvoorbeeld wanneer u een green nadert, kunt u de trolley naar de volgende tee sturen als de route dat toelaat. Let op: het wordt niet aanbevolen om uw trolley onbeheerd over steil of ruw terrein te laten rijden.
Om ADF te activeren, moet de motor gepauzeerd zijn en vervolgens:
- Houd de bedieningsknop ingedrukt totdat 'ADF' op het display verschijnt.
- Draai aan de bedieningsknop om de afstand 15, 30 of 45 (Yards/Meters) te selecteren.
- Om de trolley in beweging te zetten, drukt u op de bedieningsknop om de motor te starten. De trolley rijdt standaard op snelheid 4.
Om de ADF te annuleren, draait u de bedieningsknop tegen de klok in zodat "0" Yards/Meters wordt weergegeven en bevestigt u dit door op de bedieningsknop te drukken.
Om te annuleren wanneer de trolley in beweging is, drukt u gewoon op de bedieningsknop om de motor te pauzeren, zoals u dat tijdens normaal gebruik zou doen.
Let op: ADF-afstanden zijn schattingen op basis van vlakke terreinomstandigheden met een volledig opgeladen batterij. De totale afstand kan worden beïnvloed door terreinomstandigheden, obstakels of hellingen op basis van batterijvermogen en gewicht.

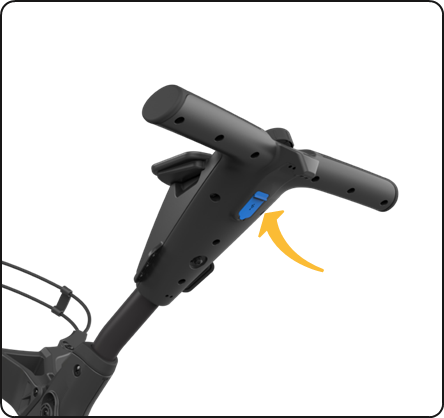

USB-C-oplaadpoort
Bevindt zich aan de onderkant van de handgreep. Open de klep om GPS- en mobiele apparaten op te laden. De output is tot 5V/1.5A, geschikt voor de meeste USB-apparaten*
*USB-uitgangsspanning 5V/1.5A compatibel met de meeste draagbare USB-apparaten, controleer de instructies van de fabrikant van het apparaat voor gebruik. PowaKaddy International Ltd aanvaardt geen aansprakelijkheid voor verlies van gegevens of schade door het gebruik van de oplaadpoort met incompatibele apparaten.
EBS (Electronic Braking System)
De optionele extra EBS is een automatisch ondersteunend remsysteem voor afdalingen, dat de geselecteerde snelheid handhaaft om te voorkomen dat de trolley van de gebruiker wegloopt.
Waarschuwing: EBS is een ondersteunend remsysteem voor afdalingen, geen 100% parkeerrem. De trolley moet zijn ingeschakeld en de wielen moeten in de koppeling zitten om het remsysteem te laten werken.
Voorzichtig: Steile, natte of losse grondcondities kunnen ervoor zorgen dat de wielen blokkeren en slippen. Houd bij het op, af of dwarshelling lopen een stevige greep op de handgreep om de trolley te ondersteunen en letsel of schade te voorkomen.

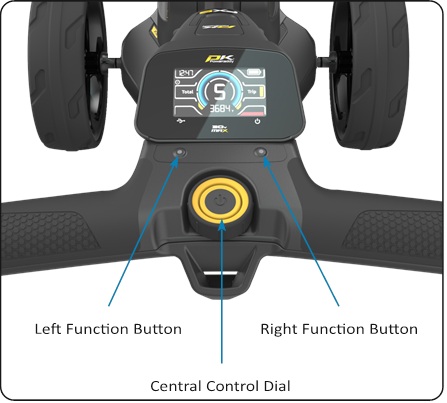

Functieknoppen

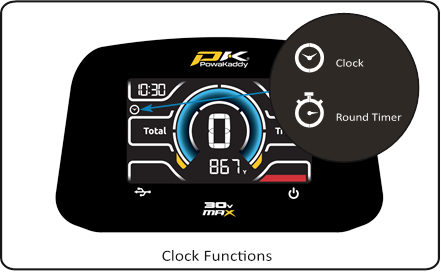

Linker functietoets: Druk op deze toets om te schakelen tussen de klok- en rondetimerfunctie.
- Klok: 24 uur. Tijd ingesteld in het menu Instellingen.
- Rondetimer: Geeft de "aan"-tijd van de trolley weer. Dit wordt gereset wanneer de batterij wordt uitgeschakeld.

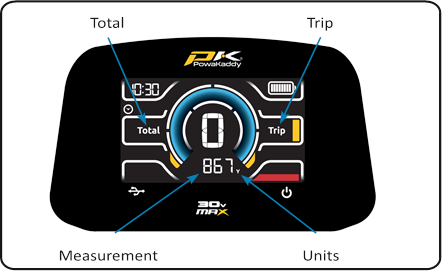

Rechter functietoets: Druk op deze toets om te schakelen tussen de totale afstandsfuncties van de rit.
- Totaal: Geeft de totale afstand weer die de trolley heeft afgelegd. Dit kan niet worden gereset.
- Rit: Geeft de afstand weer die de trolley tijdens de ronde heeft afgelegd. Dit wordt gereset wanneer de batterij wordt uitgeschakeld.
Wijzig de afstandseenheden van Yards/Miles naar Meters/Km in het menu Instellingen.

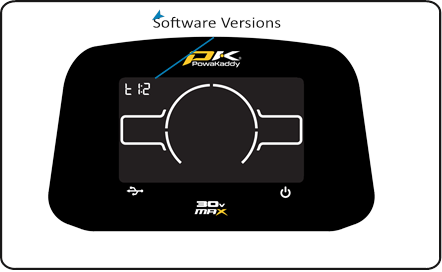

INSTELLINGEN
Uw nieuwe trolley is klaar voor gebruik, maar er zijn een aantal voorkeuren die u kunt wijzigen in het menu Instellingen. Om de instellingen te openen:
- Sluit de batterij aan op de trolley en schakel deze in.
- Houd beide functieknoppen 3 seconden ingedrukt. Het standaarddisplay wordt donker, gevolgd door de softwareversie van zowel de handgreep (h) als de controller (b). De klok knippert dan in de linkerhoek.
Let op: de softwareversies zijn nuttige informatie om aan de klantenservice door te geven als er ooit een vermoeden is van een elektronische storing met uw trolley. - Druk op de linker- en rechterknop om door de opties te bladeren.
- Druk op de bedieningsknop om de optie te selecteren. Deze gaat van een knipperende waarde naar een vaste waarde.
- Bewerk de optie door aan de bedieningsknop te draaien.
- Bevestig uw selectie door op de bedieningsknop te drukken. De optie begint weer te knipperen.
- Verlaat het menu Instellingen door de twee functieknoppen ingedrukt te houden.

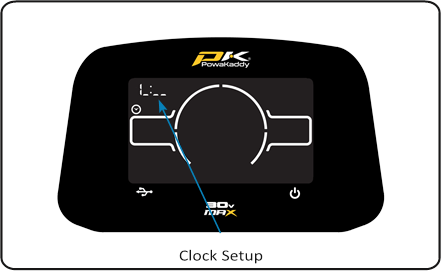

Klok
Zodra u deze hebt geselecteerd, draait u de bedieningsknop naar het gewenste cijfer en drukt u op om te bevestigen. Herhaal dit voor elk cijfer. Zodra het vierde cijfer is ingesteld, is de nieuwe tijd ingesteld en begint de optie te knipperen.

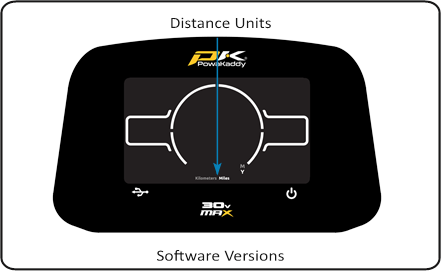

Afstandseenheden
Zodra u deze hebt geselecteerd, draait u de bedieningsknop met de klok mee en tegen de klok in om te schakelen tussen Yards/Miles en Meters/Km. Druk op de bedieningsknop om uw selectie te bevestigen.

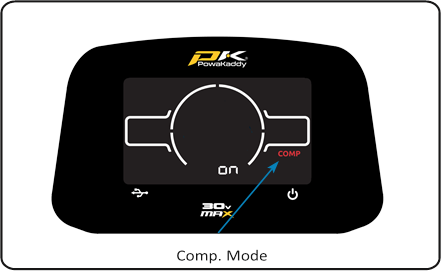

Comp. Modus
Schakelt ADF- en afstandsmeetfuncties uit. Zodra de optie is geselecteerd, draait u de bedieningsknop met de klok mee om te schakelen tussen aan en uit. Druk op de bedieningsknop om uw selectie te bevestigen.
Let op: COMP Mode wordt gedeactiveerd zodra de batterij wordt uitgeschakeld of verwijderd.

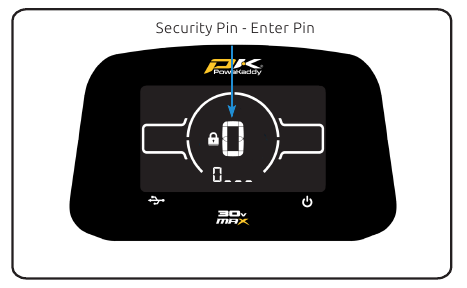

Beveiligingspincode
Zodra u deze hebt geselecteerd, draait u de bedieningsknop met de klok mee en tegen de klok in om de beveiligingspincode in en uit te schakelen. Druk op de bedieningsknop om uw selectie te bevestigen.
Wanneer ingeschakeld, draait u de bedieningsknop om uw 4-cijferige code te selecteren. Bevestig elk cijfer door op de bedieningsknop te drukken. Herhaal dit voor elk cijfer. Zodra het vierde cijfer is ingesteld, wordt de 4-cijferige pincode ingesteld. De optie Beveiligingspincode begint te knipperen.
Let op: als u de beveiligingspincode hebt ingeschakeld, is deze elke keer dat u de trolley inschakelt vereist. In het geval dat u uw pincode bent vergeten, kunt u de standaard fabrieks-pincode gebruiken: 7921 om de bedieningselementen te ontgrendelen.
BATTERIJONDERHOUD
Opmerking: de STANDAARD 30V lithiumbatterij is ontworpen voor gebruik gedurende 18 holes en moet altijd volledig zijn opgeladen voor de volgende ronde. Volg de oplaadinstructies zoals beschreven op de volgende pagina's. We zijn ons ervan bewust dat sommige golfers zullen proberen deze batterijen te rekken tot 27 holes. Dit kan de algehele capaciteit van de batterij beschadigen en kan leiden tot vroegtijdig defect. Het spelen van meer dan 18 holes met de STANDAARD-batterij kan de levensduur van de batterij ernstig verkorten en maakt de garantie van de batterij ongeldig.
Opmerking: in normale omstandigheden gaat de XL Extended 30V lithiumbatterij 36 holes mee bij gebruik op een PowaKaddy-product. Omstandigheden zoals lange of uitzonderlijk heuvelachtige banen, natte grond en buitensporig zware golftassen kunnen het bereik van de trolley verminderen.
Oplaadinstructies
- Steek de oplader in het stopcontact - het indicatielampje van de oplader wordt groen.
- Schakel de batterij in door de aan/uit-knop ingedrukt te houden totdat het groene lampje oplicht.
- Sluit de batterij aan op de oplader. Het lampje van de oplader verandert van groen in rood om aan te geven dat het laadproces is gestart.
- Zodra de batterij volledig is opgeladen, brandt het statuslampje van de oplader continu groen. Haal op dit punt de batterij uit de oplader en de oplader uit het stopcontact.
- Schakel de batterij uit met de aan/uit-knop.
- Het laadproces duurt ongeveer 8 uur, afhankelijk van de mate van ontlading en de batterijcapaciteit.
- Laat uw batterij niet langer dan 12 uur opladen. Als de batterij lange tijd wordt opgeladen, wordt deze automatisch uitgeschakeld.
Let op: als de rode en groene lampjes op de oplader knipperen, geeft dit aan dat:
- De batterij niet was ingeschakeld toen deze op de oplader werd aangesloten.
- De laadcyclus is voltooid en de batterij is uitgeschakeld.
- Er is mogelijk een defect aan de batterij of oplader, neem contact op met de technische ondersteuning van PowaKaddy.
Batterijveiligheid
- Sluit een batterij nooit kort. Houd het uit de buurt van paperclips, munten, sleutels en andere kleine metalen voorwerpen die een verbinding tussen de polen kunnen maken.
- Niet spetteren of onderdompelen in vloeistoffen.
- Bewaar of laad de batterij niet op locaties waar de temperatuur lager kan zijn dan -10 °C (14 °F) of hoger dan 40 °C (105 °F), zoals buitenschuren of metalen gebouwen in de zomer.
- Laad uw PowaKaddy-batterij alleen op met de goedgekeurde meegeleverde oplader. Het gebruik van een andere oplader kan de batterij beschadigen of brand veroorzaken.
- Gebruik de batterij nooit als de behuizing of polen beschadigd zijn.
- Er bevinden zich geen onderhoudsgevoelige onderdelen in de batterij, PROBEER DE BATTERIJ NIET TE OPENEN of probeer geen reparatie uit te voeren. RISICO OP ELEKTRISCHE SCHOK OF BRAND.
- De batterij is een verzegelde eenheid. In het onwaarschijnlijke geval dat er vloeistof uit de batterij lekt, raak de vloeistof dan niet aan, omdat deze irritatie of brandwonden kan veroorzaken.
Volg deze voorzorgsmaatregelen:
- Contact met de huid – Wassen met water en zeep.
- Inademing – Stel bloot aan frisse lucht en vraag medisch advies.
- Contact met de ogen – Onmiddellijk minimaal 15 minuten met water wassen. Medische hulp inroepen.
- Afvoer – draag handschoenen om de batterij te hanteren en onmiddellijk af te voeren; neem contact op met uw plaatselijke gemeente of recyclingcentrum.
- Verbrand de batterij niet, zelfs niet als deze beschadigd is.
- Gebruik alleen een PowaKaddy-batterij met een compatibele PowaKaddy-trolley. Gebruik van de batterij op andere producten kan een risico op letsel of brand opleveren.
Oplaadveiligheid
- Steek geen geleidende voorwerpen in de polen.
- Laad een PowaKaddy-batterij alleen op met de meegeleverde PowaKaddy-oplader. De oplader en batterij zijn speciaal ontworpen om samen te werken.
- Alleen opladen op een harde, vlakke ondergrond.
- De oplader wordt warm. Bedek de oplader of de batterij niet.
- Stel de oplader niet bloot aan regen, vorst of sneeuw.
- Gebruik een oplader niet als de stekker, kabels, contacten of behuizing beschadigd zijn.
- Verwijder de stekker voorzichtig. Trek niet aan het snoer.
- Vermijd het gebruik van een verlengkabel.
Lithiumbatterij opslag
Batterijen moeten worden bewaard op een koele en droge plaats, uit de buurt van direct zonlicht en extreme hitte of kou; idealiter bewaren bij kamertemperatuur. Laad uw batterij volledig op voordat u deze opbergt. Laad daarna eenmaal per drie maanden op.
Batterijtransport
Zorg ervoor dat de batterij is uitgeschakeld wanneer u de trolley vervoert om te voorkomen dat de trolley wordt geactiveerd en de batterij wordt ontladen. Neem contact op met uw luchtvaartmaatschappij voordat u probeert uw batterij per vliegtuig te verzenden.
Afvoer van lithiumbatterijen
Gooi de batterij aan het einde van haar levensduur weg met de nodige zorg voor het milieu.
- Laat de batterij indien mogelijk volledig leeglopen en verwijder deze uit de trolley.
- Breng de batterij naar uw plaatselijke recyclingcentrum.
ONDERHOUD
Uw PowaKaddy-trolley is gemakkelijk te onderhouden.
- Bewaar uw trolley binnen.
- Nooit afspuiten of onderdompelen in water. Reinig de trolley met een spons en warm water om modder, gras en ander vuil te verwijderen.
- Verwijder af en toe de wielen en breng vet aan op de assen en wielen.
- Gebruik alleen goedgekeurde PowaKaddy-onderdelen voor reparaties.

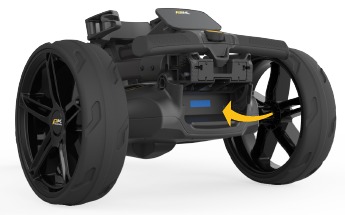

Uw serienummer vindt u in de holte van de achterste verbinding, noteer dit voor toekomstig gebruik.
Mocht u een probleem ondervinden met uw PowaKaddy-product, bezoek dan www.powakaddy.com/support
Registreer nu!
Mis het niet!
Scan om de registratiepagina te openen of bezoek: powakaddy.com/my-powakaddy
