3M 1700 Series Handleiding

Inhoud

BEOOGD GEBRUIK

Lees de volledige handleiding zorgvuldig door voordat u de machine bedient. De 3M™ 1700 Series Overhead Projector is ontworpen, gebouwd en getest voor gebruik binnenshuis, met behulp van 3M lampen en nominale lokale spanningen. Het gebruik van andere vervangingslampen, gebruik buitenshuis of andere spanningen is niet getest en kan de projector of randapparatuur beschadigen en/of een mogelijk onveilige gebruiksomgeving creëren.

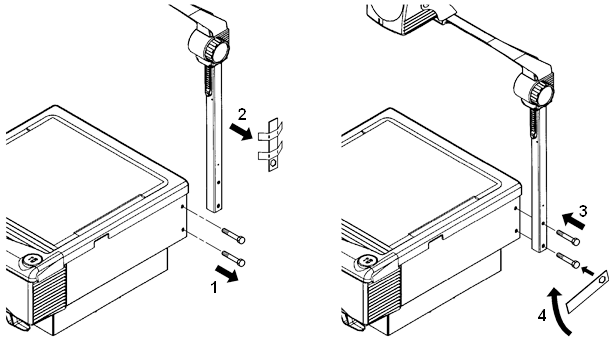

Installatie - Vaste paal installatie

Installatie - Vaste paal installatie

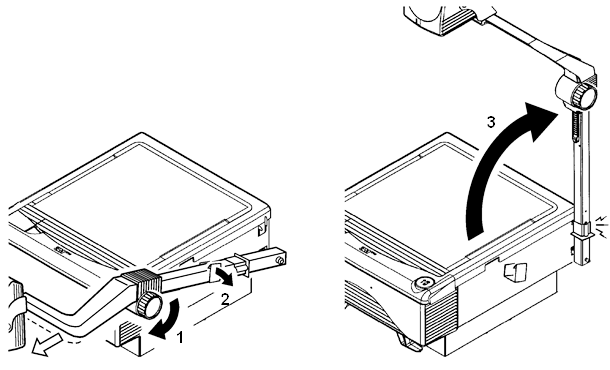

Installatie - Opklapbare paal installatie

Installatie - Opklapbare paal installatie

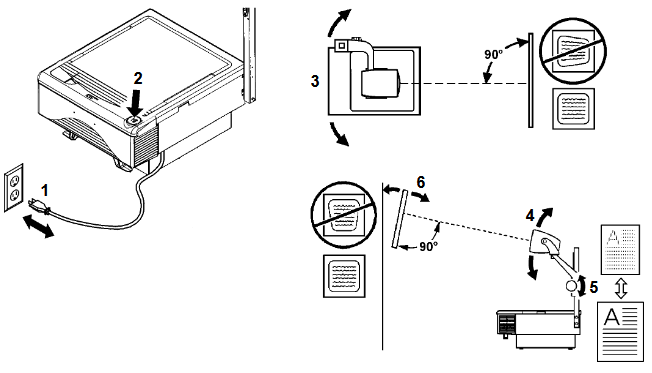

Bediening

Bediening

voorzichtigKijk niet rechtstreeks in de lichtbundel van de projectielamp wanneer deze brandt.

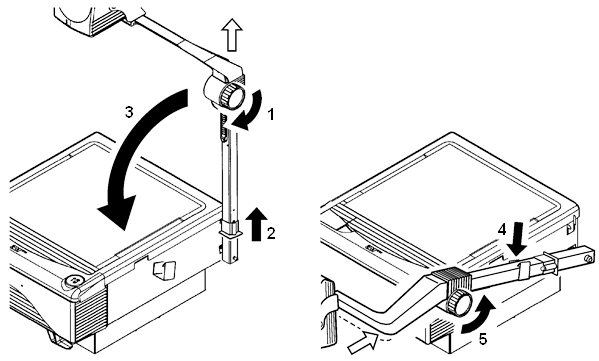

Inklappen - Opklapbare paal

Inklappen - Opklapbare paal

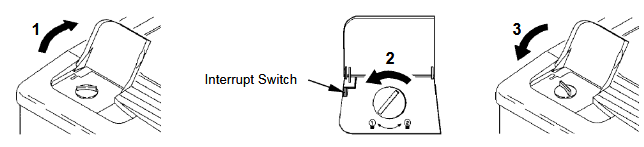

Lamphouder (1740, 1760, 1745, 1765)

Lamphouder (1740, 1760, 1745, 1765)

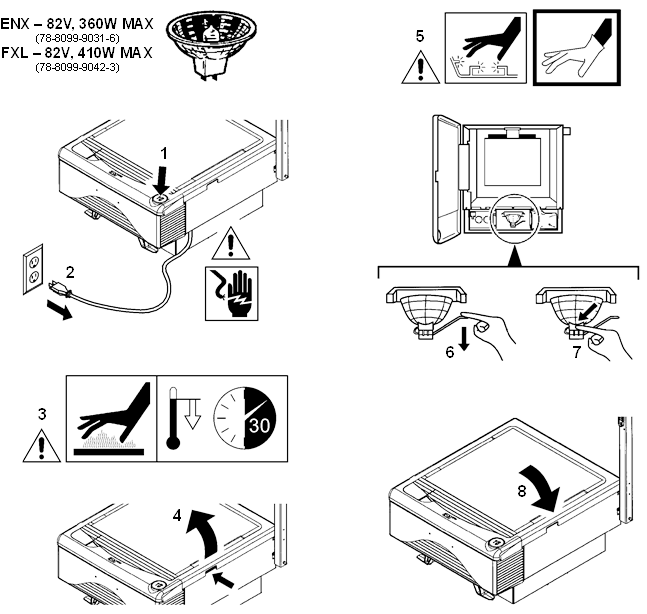

Lamp vervangen

Lamp vervangen

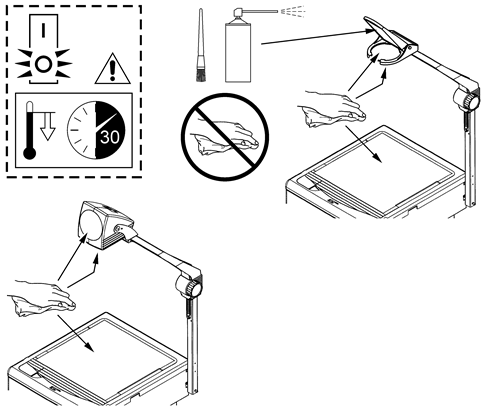

Schoonmaken

Schoonmaken


Scotch-Brite™
High Performance
Cleaning Cloth
(Lokaal aan te schaffen)

Probleemoplossing

Probleem Waarschijnlijke oorzaken Oplossing
Er is een nieuwe lamp geïnstalleerd en noch de lamp, noch de ventilator worden geactiveerd.
  1. Projector is niet aangesloten.
  2. Geen stroom op het stopcontact.
  3. Bovenklep niet volledig gesloten.
 Zorg ervoor dat het apparaat is aangesloten op een stopcontact met stroom, dat de bovenklep volledig is gesloten en vergrendeld.
De lamp brandt niet, maar de ventilatormotor draait wel.
  1. De lamp zit niet goed in de fitting.
  2. De lamp is doorgebrand.
 Plaats de lamp volledig en recht in de lampfitting. Vervang de lamp als deze nog steeds niet brandt.
Na het vervangen van een doorgebrande lamp gaat de nieuwe lamp kapot.
  1. Er is een defecte lamp geïnstalleerd.
  2. Mogelijk elektrisch probleem.
 Vervang de lamp opnieuw. Als de tweede lamp onmiddellijk kapot gaat, is er mogelijk een elektrisch probleem. Neem contact op met de service om de projector te laten controleren.
Korte levensduur van de lamp. Lampen lijken kapot te gaan vóór de verwachte levensduur van 130 uur (typisch ENX) of 80 uur (typisch FXL).
  1. Defecte lamp.
  2. Hoge netspanning.
 Controleer de werkelijke levensduur van de lamp met een dagelijks logboek. Als de lamp vroegtijdig kapot blijft gaan, neem dan contact op met de service om de projector te laten controleren.
De ventilatormotor draait niet, maar de lamp brandt wel.
  1. Ventilatorblad/motor is geblokkeerd.
  2. De ventilatormotor is doorgebrand.
 Neem contact op met de service om de projector te laten controleren.
Het geprojecteerde beeld is breder aan de bovenkant of aan één kant van het scherm.
  1. Het schermoppervlak staat niet loodrecht op het geprojecteerde beeld.
 Kantel het projectiescherm totdat het loodrecht (90°) op het geprojecteerde beeld staat.
Het geprojecteerde beeld is zwak.
  1. Vuil podiumglas, lenzen of optische oppervlakken.
 Volg de reinigingsinstructies om oppervlaktevuil te verwijderen.
Het geprojecteerde beeld heeft geen uniforme helderheid.
  1. De lamp zit niet goed in de fitting.
 Plaats de lamp recht in de lampfitting.
Kleur-, focus- en beeldproblemen.
  1. Optiek niet uitgelijnd.
 Bel voor service.

Accessoires

Rollerbevestiging
!0-1/4 inch (260 mm)

78-6969-7214-6 HA5760 		Overhead Presenter's Cart

78-6969-7217-9 HA5651 		Scotch-Brite™
High Performance Cleaning Cloth
(Lokaal aan te schaffen)
Lamp

ENX (1711, 1720, 1740, 1760)
78-8099-9031-6
FXL (1745, 1765)
78-8099-9042-3 		Beschrijfbare filmrol
10-1/4 inch (260 mm)

78-9020-1282-8 AF4310

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van uw fotoapparatuur dienen altijd elementaire veiligheidsmaatregelen te worden genomen, waaronder de volgende:

  1. Lees en begrijp alle instructies voor gebruik. Besteed bijzondere aandacht aan de gebieden waar dit symbool! wordt getoond.
  2. Nauwlettend toezicht is noodzakelijk wanneer een apparaat wordt gebruikt door of in de buurt van kinderen. Laat het apparaat niet onbeheerd achter tijdens gebruik.
  3. waarschuwingVoorzichtigheid is geboden, omdat brandwonden kunnen ontstaan door het aanraken van hete onderdelen.
  4. De apparaatschakelaar is voorzien van de symbolen "O" voor UIT en "I" voor AAN.
  5. Gebruik het apparaat niet met een beschadigd snoer of als het apparaat is gevallen of beschadigd, totdat het is onderzocht door een gekwalificeerde monteur.
  6. waarschuwingPlaats het snoer zo dat er niet over kan worden gestruikeld, eraan kan worden getrokken of dat het in contact kan komen met hete oppervlakken. Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.
  7. Als een verlengsnoer nodig is, moet een snoer worden gebruikt met een stroomsterkte die minstens gelijk is aan die van het apparaat. Snoeren met een lagere stroomsterkte dan het apparaat kunnen oververhit raken.
  8. Haal het apparaat altijd uit het stopcontact voordat u het schoonmaakt en onderhoudt en wanneer het niet in gebruik is. Trek nooit aan het netsnoer om het uit het stopcontact te halen. Pak de stekker vast en trek eraan om de stekker eruit te halen.
  9. waarschuwingLaat het apparaat volledig afkoelen voordat u het opbergt of wanneer u de lamp vervangt. Leg het snoer losjes in een lus om het apparaat bij het opbergen.
  10. Dompel dit apparaat niet onder in water of andere vloeistoffen om het risico op elektrische schokken te verminderen.
  11. Demonteer dit apparaat niet om het risico op elektrische schokken te verminderen, maar breng het naar een gekwalificeerde technicus wanneer onderhouds- of reparatiewerkzaamheden nodig zijn. Onjuiste herassemblage kan elektrische schokken veroorzaken wanneer het apparaat later wordt gebruikt.
  12. Het gebruik van een accessoire dat niet wordt aanbevolen door de fabrikant kan brand, elektrische schokken of letsel aan personen veroorzaken.
  13. Sluit dit apparaat aan op een geaard stopcontact.
  14. Koppel dit apparaat los van de stroomvoorziening voordat u de projectielamp vervangt.
  15. waarschuwingDit apparaat is uitgerust met optische lenzen en mag niet worden blootgesteld aan direct zonlicht.
  16. Houd de ventilatieopeningen vrij van obstructies.

BEWAAR DEZE INSTRUCTIES

Service-informatie
In de VS en Canada: 1-800-328-1371, meetings@mmm.com, www.3M.com/meetings

3M Visual Systems Division
6801 River Place Blvd.
Austin, TX 78726-9000
