Handleiding Roland VersaEXPRESS RF-640

Installatieomgeving

Een installatieplaats kiezen
Installeer op een rustige, stabiele locatie met goede bedrijfsomstandigheden. Een ongeschikte locatie kan een ongeval, brand, defecte werking of storing veroorzaken.

	Installeer de machine op een vlakke, stabiele plaats die het gewicht van de machine kan dragen. Het totale gewicht kan meer dan 235 kg bedragen. Installatie op een ongeschikte locatie kan een ernstig ongeval veroorzaken, zoals omvallen, vallen of instorten.
	Installeer nooit buitenshuis of op een plaats waar blootstelling aan water of een hoge luchtvochtigheid kan optreden. Lekstroom kan elektrische schokken, elektrocutie of verbranding en brand veroorzaken.
	Nooit in de buurt van ontvlambare voorwerpen of in een met gas gevulde ruimte installeren. Verbranding of explosie kan een gevaar vormen.
	Installeren op een schone, goed verlichte plaats. Voer werkzaamheden uit op een schone, goed verlichte plaats. Werken op een donkere of rommelige plaats kan leiden tot een ongeval, zoals bekneld raken in de machine als gevolg van een onbedoelde struikeling.
	Plaats zo dat de stekker te allen tijde binnen handbereik is. Dit is om het snel loskoppelen van de stekker mogelijk te maken in geval van nood. Installeer de machine naast een stopcontact. Zorg ook voor voldoende lege ruimte om onmiddellijke toegang tot het stopcontact mogelijk te maken.
	Zorg voor voldoende ventilatie van de werkruimte. Het niet ventileren kan leiden tot een gezondheidsrisico of brandgevaar als gevolg van inkt dampen.

Ongeschikte installatieplaatsen

• Locaties met grote schommelingen in temperatuur of luchtvochtigheid
• Locaties die onderhevig zijn aan schokken of trillingen
• Locaties waar de vloer gekanteld, niet vlak of onstabiel is
• Stoffige locaties
• Locaties die blootstaan aan direct zonlicht
• Locaties die direct worden blootgesteld aan airconditioning- of verwarmingsapparatuur
• Locaties die worden blootgesteld aan water of bewegende lucht
• Locaties die worden blootgesteld aan aanzienlijke elektrische of magnetische ruis, of andere vormen van elektromagnetische energie

Temperatuur en vochtigheid
Handhaaf de gespecificeerde temperatuur en vochtigheid, zelfs wanneer de machine niet in gebruik is. Als de temperaturen te hoog of te laag zijn, kan dit een storing veroorzaken.
Tijdens bedrijf: Temperatuur 20 tot 32˚C, relatieve luchtvochtigheid 35 tot 80% (geen condensatie) Buiten bedrijf: Temperatuur 5 tot 40˚C, relatieve luchtvochtigheid 20 tot 80% (geen condensatie)

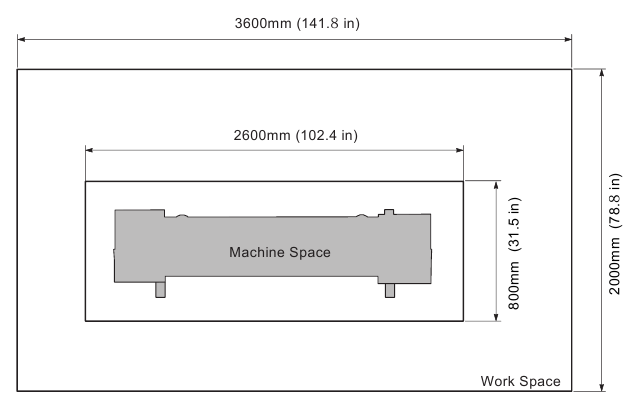

Installatieruimte
De ruimte die in de afbeelding wordt weergegeven, is vereist om deze machine te gebruiken.

Inbegrepen artikelen

De volgende items zijn samen met de machine verpakt. Zorg ervoor dat ze allemaal aanwezig zijn.

Stroomkabel (1)	Armen (één voor rechts en links)	Zwenkwielen (2)	Standvoeten (één voor rechts en links)
Standverbinding (1)		Assen (2)
As klemmen (2)	Bouten (38)	Zeskantsleutel (1)	Pijp (1)
Kabelklem (1)	Mediahouders / Mediahouder borgschroeven (één voor rechts en links)	Mediablokken* (één voor rechts en links)	Reinigingsvloeistof (1)
Reinigingssticks	Vervangende messen voor scheidingsmes (1)	Afvalflessen (2)	SOL INK reinigingscartridges (2)
Pincet (1)	Vervangende wisser (1)	Vervangende viltwisser (1)	RIP&PRINT MANAGE- MENT SOFTWARE (1)
Gebruikershandleiding (1)	Lees dit eerst. (1)	ONDERHOUDSGIDS VOOR INKTJETPRINTERS (1)

Over de symbolen

De betekenis van de symbolen die in dit document worden gebruikt, is als volgt.

	Het symbool geeft aan welke zaken met betrekking tot de bediening in acht moeten worden genomen. Volg deze instructies altijd op om een ongeval of schade als gevolg van onjuiste bediening te voorkomen.
	Het symbool geeft aan welke zaken met betrekking tot de bediening visueel moeten worden gecontroleerd. Voer altijd een visuele controle uit om een ongeval of schade als gevolg van het niet controleren te voorkomen.
	Het symbool geeft "aanvullende informatie" aan.

Assembleren en installeren

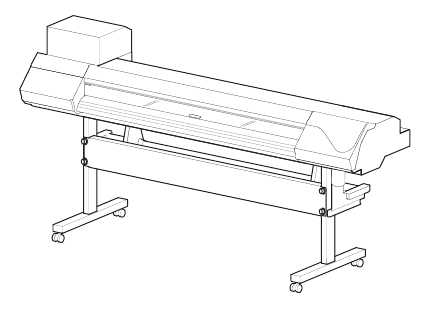

Voltooide tekening

Over de foto

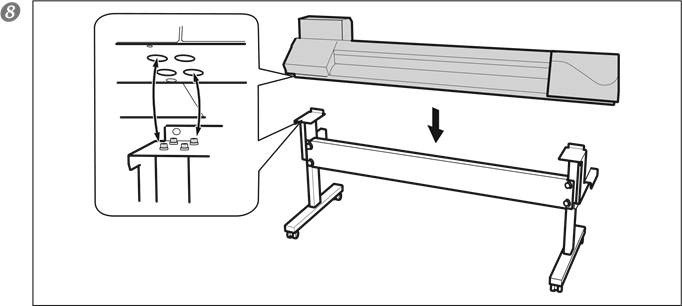

Assembleren en installeren

Voer deze taak uit met alle stroomschakelaars in de uit-stand. Anders kan een plotselinge beweging van de machine letsel veroorzaken.

Het uitpakken en installeren moet worden uitgevoerd door zes of meer personen. Anders kunnen de machine of de standaard vallen, wat kan leiden tot letsel.

Noodzakelijk gereedschap (inbegrepen artikelen)

Draai de bouten goed vast wanneer u ze volledig vastdraait. Losse bouten kunnen ervoor zorgen dat de standaard wiebelt.

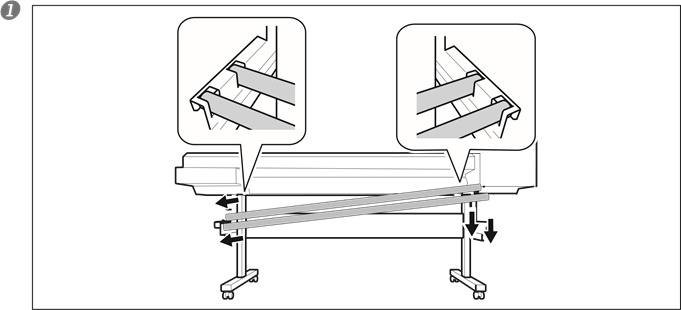

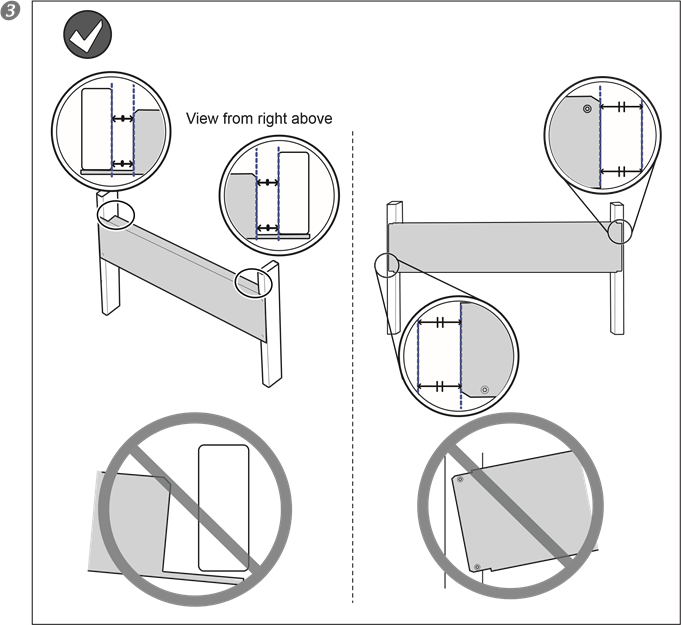

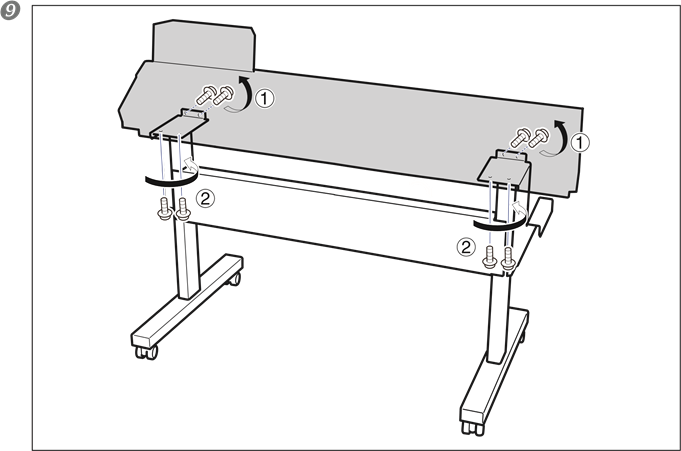

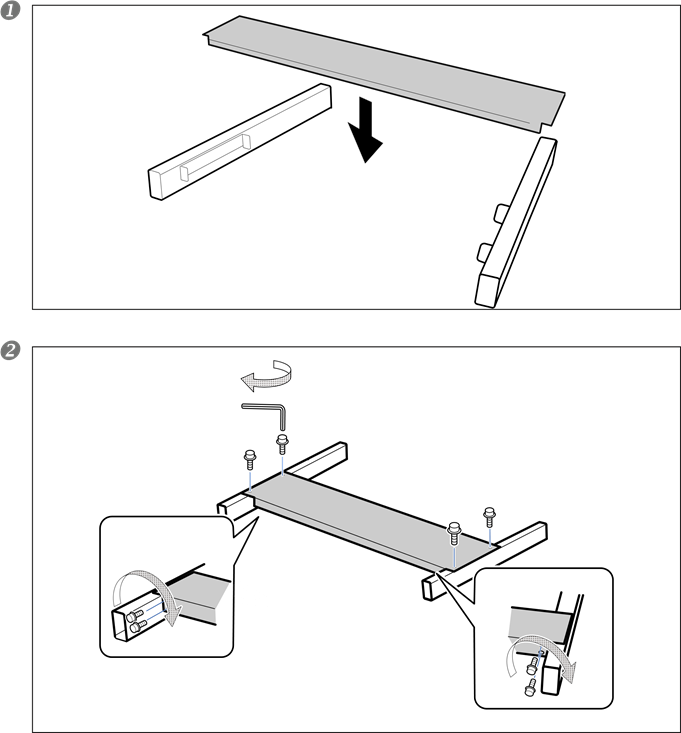

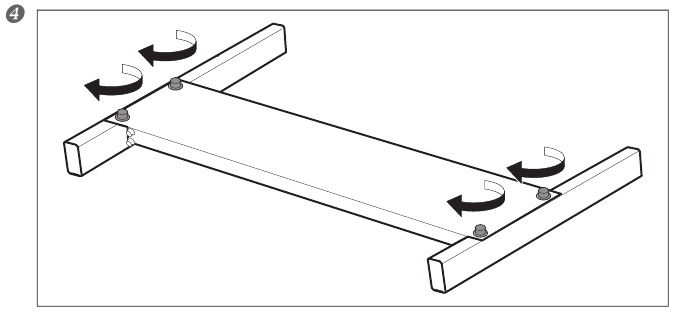

1. Zet de standaard in elkaar.

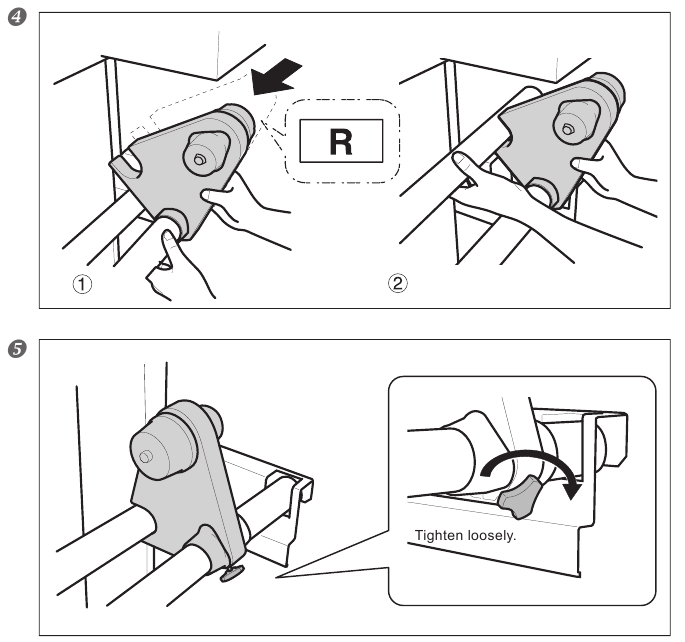

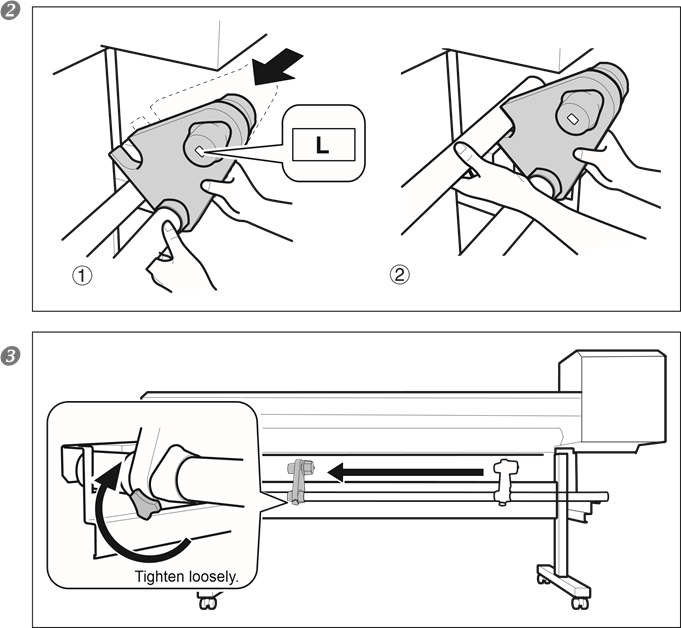

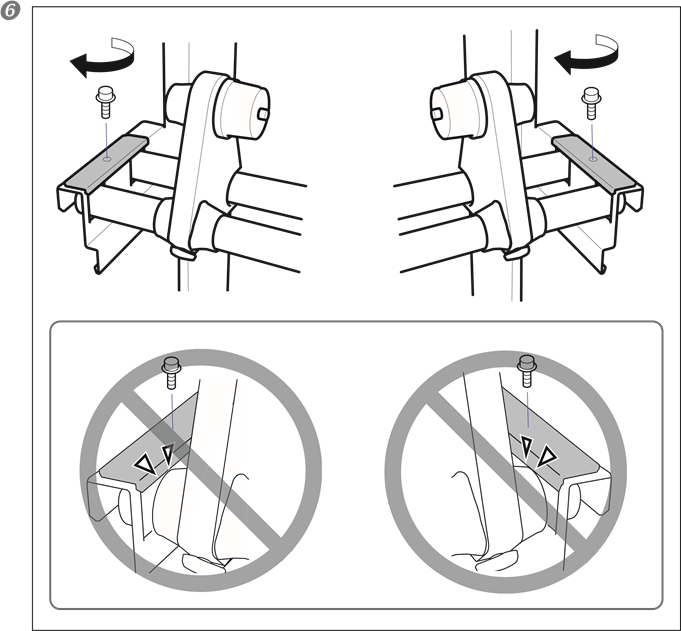

2. Installeer de mediahouder.

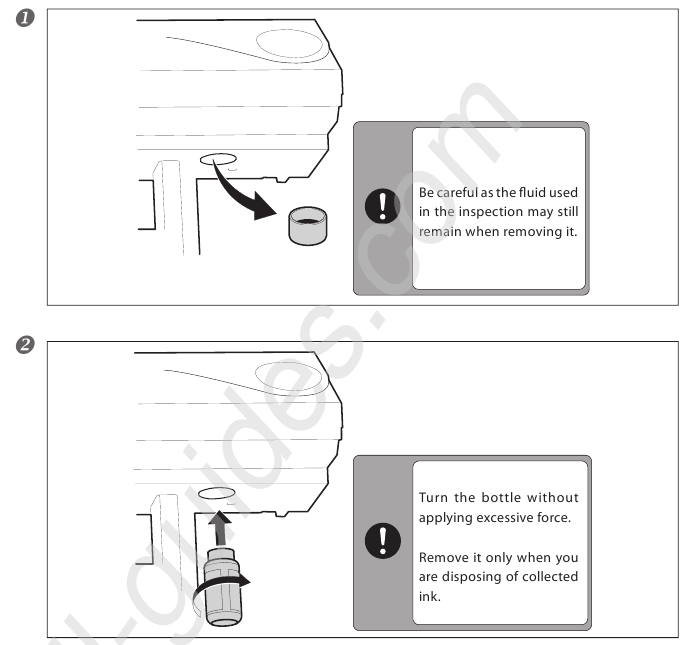

3. Installeer de afvalfles.

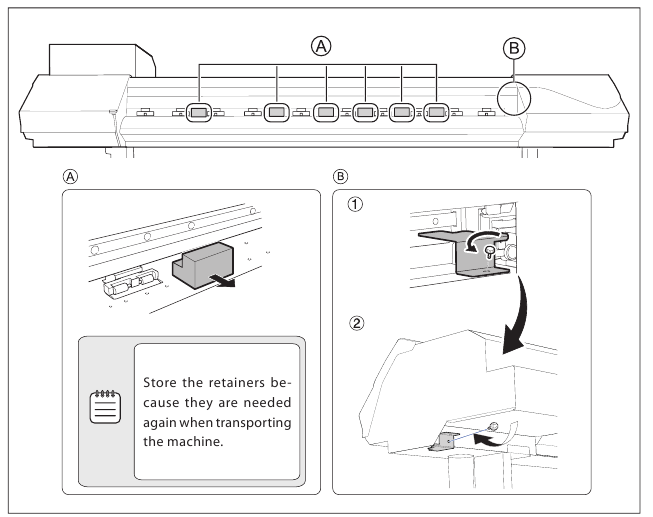

4. Verwijder de borgpennen.

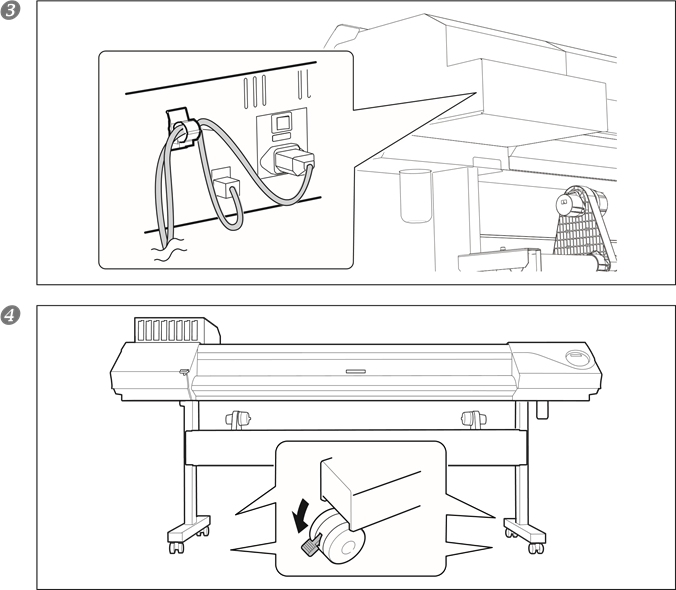

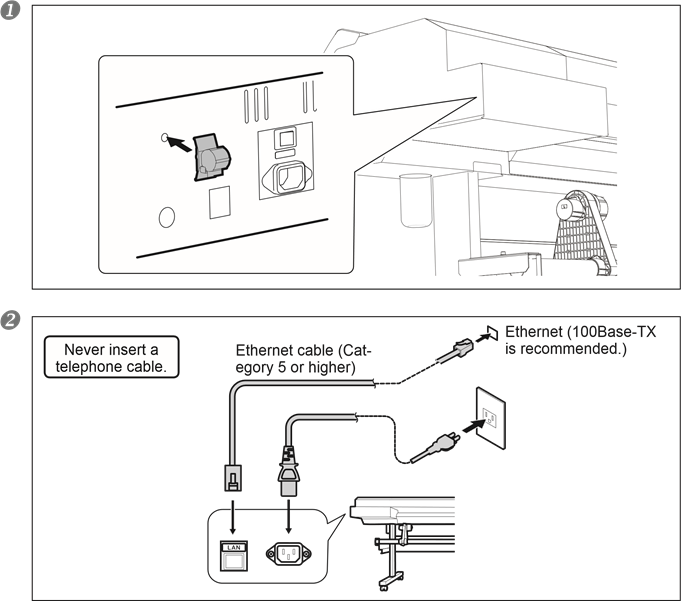

De kabels aansluiten

De kabels aansluiten

	Aansluiten op een stopcontact dat voldoet aan de specificaties van deze machine (voor spanning, frequentie en stroom). Onjuiste spanning of onvoldoende stroom kan brand of een elektrische schok veroorzaken.
	Aansluiten op aarde. Dit kan brand of een elektrische schok als gevolg van lekstroom voorkomen in geval van een storing.
	Voer deze taak uit met alle stroomschakelaars in de uit-stand. Anders kan een plotselinge beweging van de machine letsel veroorzaken.

Vullen met inkt

Over de foto

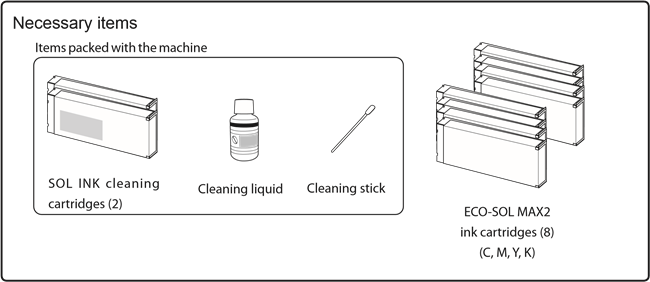

Voor het eerst vullen met inkt

Steek nooit uw hand of vingers in de opening van de voorklep. De printkopwagen beweegt met hoge snelheid in de kap. Contact kan letsel veroorzaken.

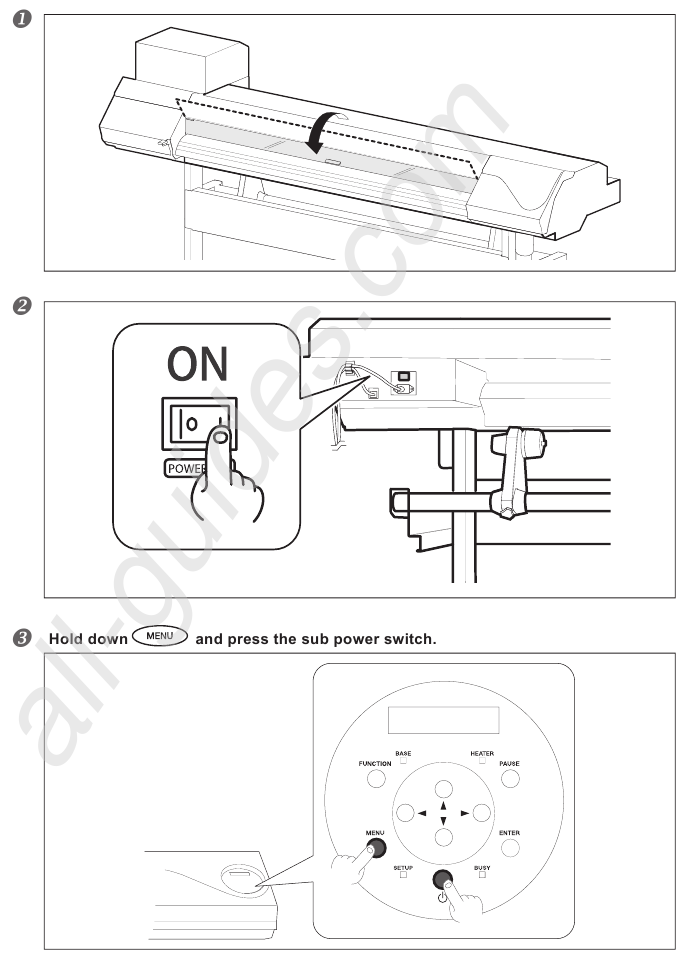

1. Maak de eerste instellingen.

   Selecteer de gewenste taal en meeteenheid (lengte, temperatuur).

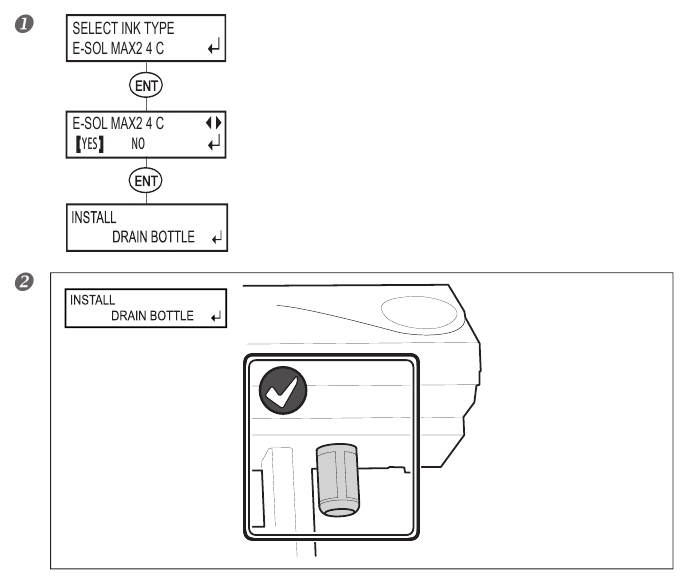

2. Selecteer het inkttype.

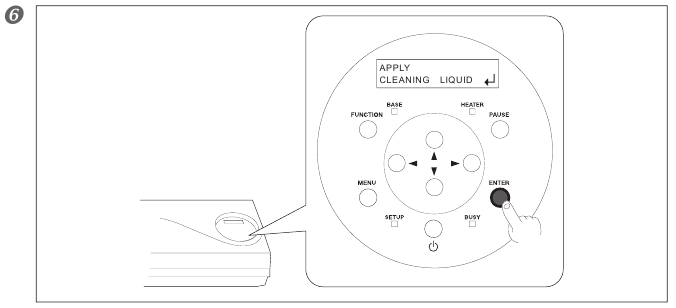

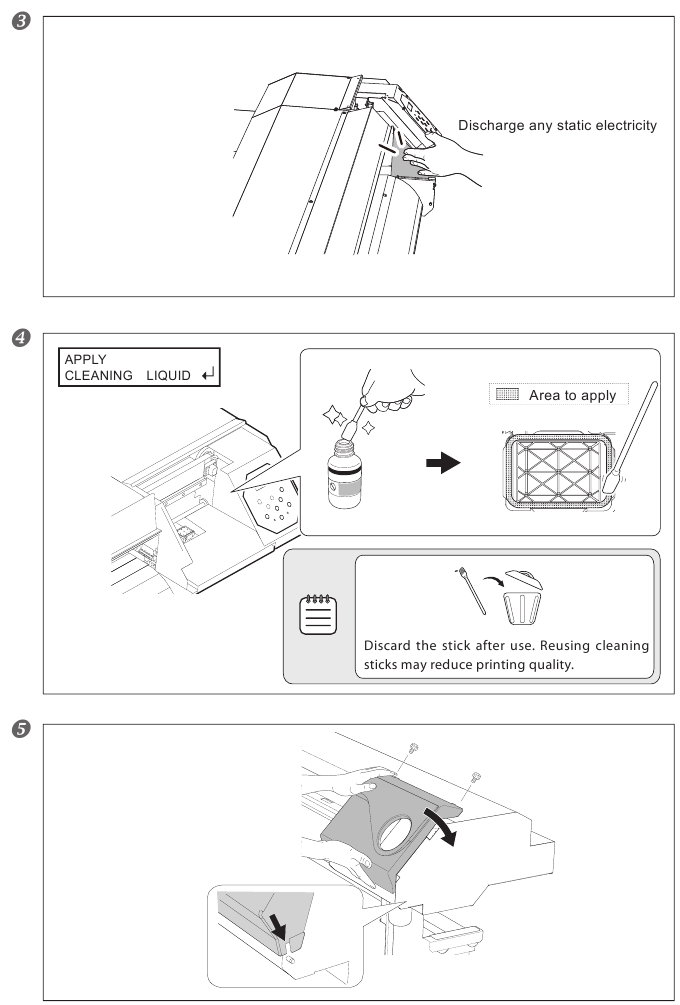

3. Breng de reinigingsvloeistof aan.

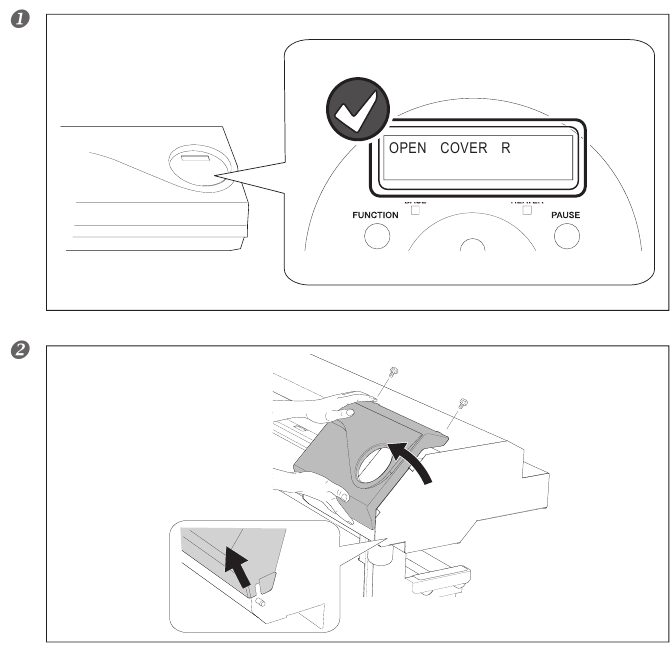

4. Reinig de printkop met de SOL INK-reinigingscartridges.

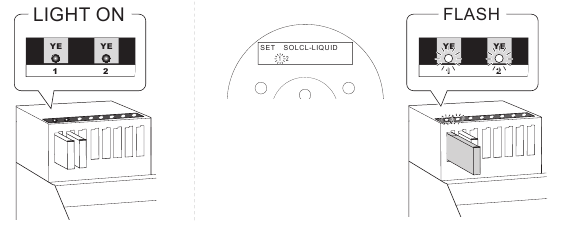

   Over de LED
   Wanneer de cartridges worden geplaatst zoals aangegeven op het scherm


• Wanneer de instructie voor het plaatsen en verwijderen van de cartridge wordt weergegeven
• Wanneer de cartridges niet worden geplaatst zoals aangegeven op het scherm

Schakel nooit de stroom uit tijdens de procedures of verwijder nooit een cartridge terwijl [INKT VULLEN] wordt weergegeven. [REINIGINGSFOUT] verschijnt op het scherm en het vullen van de inkt wordt gestopt. Volg in dat geval de instructies die worden beschreven in het gedeelte "Reinigingsfout" in "Als er een foutmelding verschijnt" van de gebruikershandleiding om te herstellen van de fout en begin dan opnieuw.

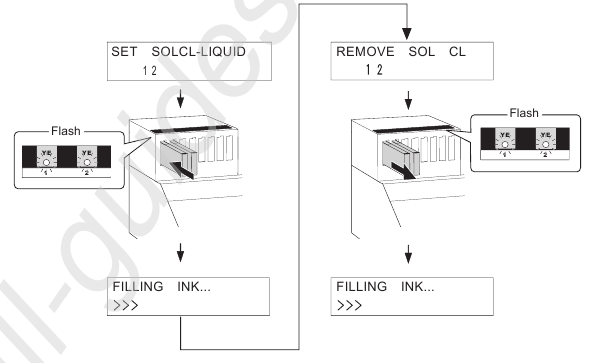

1. Volg de instructies op het scherm om de SOL INK-reinigingscartridges te verwijderen en te plaatsen.
   *Zorg ervoor dat u nieuwe SOL INK-reinigingscartridges gebruikt. *Gebruik nooit, onder geen enkele omstandigheid, iets anders dan het aangegeven type reinigingsvloeistof.



   • Houd de zijde met de pijl naar boven.
   • Plaats en verwijder langzaam, één voor één.
   • Plaats stevig, zo ver mogelijk.
2. Reinig de printkop door de instructies op het scherm te volgen.
   Het duurt in totaal ongeveer 40 minuten om de printkop te reinigen.

5. Vullen met inkt.
   1. Schud de inktcartridges voorzichtig voor elke kleur.
      *Zorg ervoor dat u nieuwe inktcartridges gebruikt.
      *Gebruik nooit, onder geen enkele omstandigheid, iets anders dan het aangegeven type inkt.

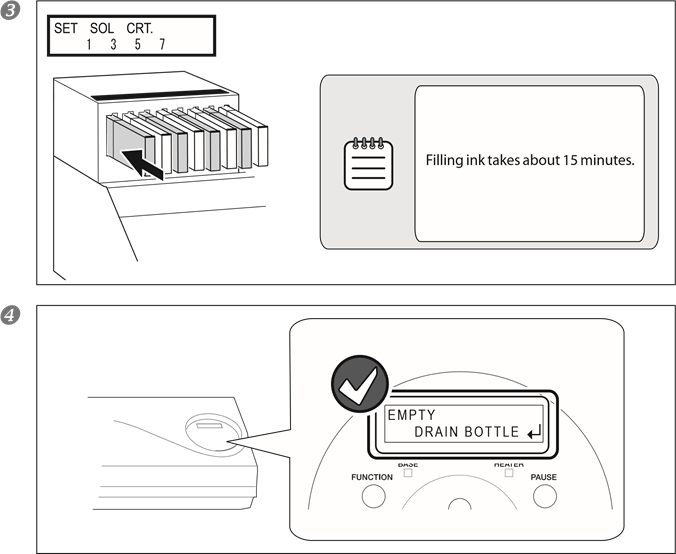

   2. Plaats elke kleureninktcartridge in de sleuf die is gelabeld met de overeenkomende kleur. Als u verkeerde inktcartridges plaatst, kunnen de kleureninkten worden gemengd. Neem contact op met uw geautoriseerde Roland DG Corp.-dealer of met ons als u verkeerde inktcartridges plaatst.

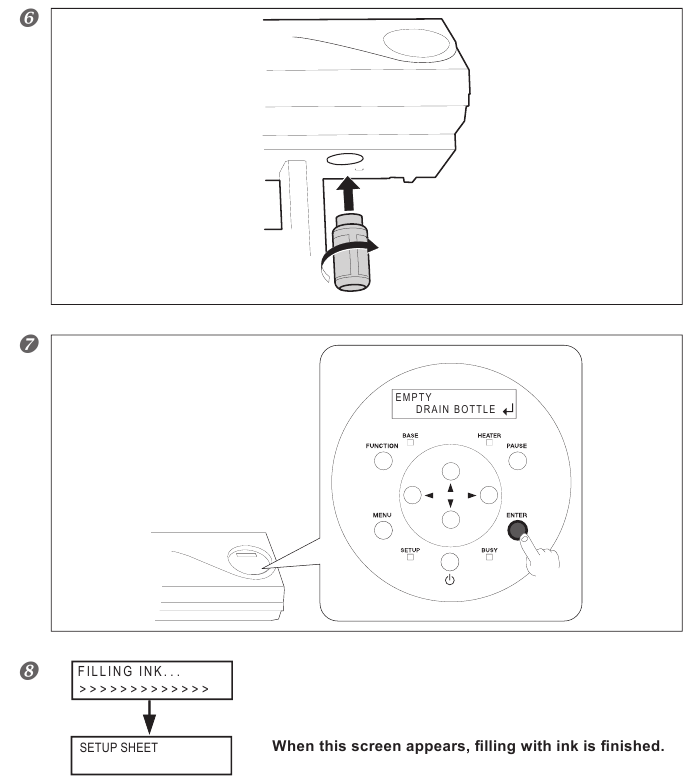

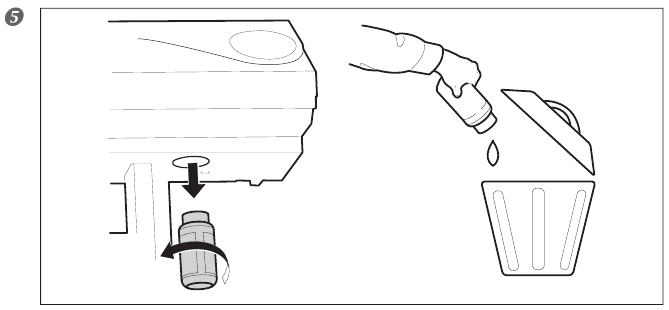

Voordat u de afvoerfles losmaakt, moet u wachten tot het scherm "AFVOERFLES LEEGMAKEN" weergeeft.
Het niet volgen van deze procedure kan ervoor zorgen dat afgevoerde vloeistof uit de buis stroomt en morst, waardoor uw handen of de vloer vuil worden.

Breng nooit afgevoerde vloeistof of inkt dicht bij vuur. Dit kan leiden tot brand.

Om afgevoerde vloeistof tijdelijk op te slaan, bewaar het in de meegeleverde afvoerfles of in een duurzame container, zoals een metalen blik of polyethyleentank, en sluit de dop goed af. Elke lekkage of dampverlies kan brand, geur of fysiek ongemak veroorzaken.

Voer de afgevoerde vloeistof op de juiste manier af, in overeenstemming met de geldende wetten in uw regio.
Afgevoerde vloeistof is ontvlambaar en bevat giftige ingrediënten. Probeer nooit afgevoerde vloeistof te verbranden of weg te gooien bij gewoon afval. Gooi het ook niet weg in rioolsystemen, rivieren of beken. Dit kan een negatieve invloed hebben op het milieu.

Netwerkinstellingen

Memo
De voorbeelden die worden gebruikt in de procedures voor het maken van de instellingen die in dit gedeelte worden beschreven, gaan ervan uit dat u één computer en één machine gebruikt. De instellingen die in dit gedeelte worden gebruikt, zijn slechts voorbeeldinstellingen. De procedures en instellingswaarden die hier worden beschreven, zijn mogelijk niet geschikt voor alle besturingsomgevingen.
Als de computer die u gebruikt, is verbonden met een aantal netwerkapparaten of met internet, kunnen onjuiste instellingen het hele netwerk nadelig beïnvloeden. Raadpleeg uw netwerkbeheerder voor gedetailleerde informatie over de instellingen.

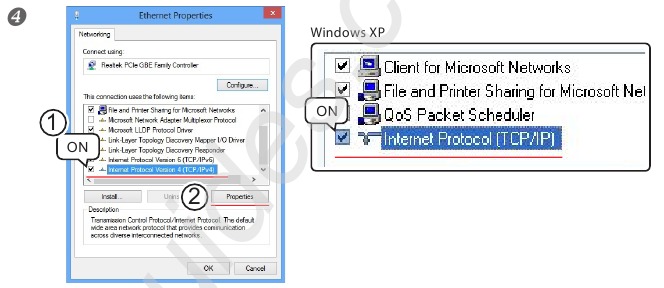

1. Maak de netwerkinstellingen voor de computer
   1. Meld u aan bij Windows als "Administrator" of als lid van de "Administrators"-groep.

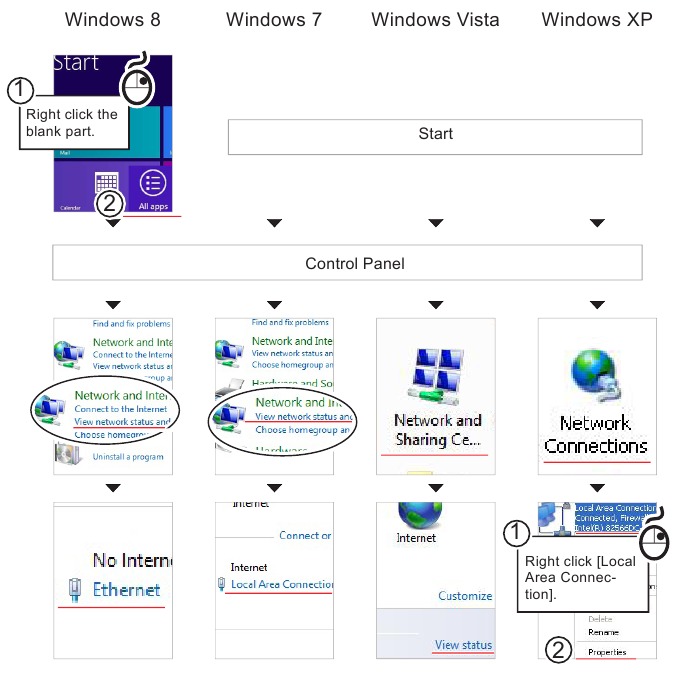

   2. Geef het dialoogvenster [Ethernet Status] (Ethernetstatus) weer (Windows 8).

      Klik op [Toestaan] wanneer het dialoogvenster [Gebruikersaccountbeheer] verschijnt.



      2. [IP-adres]: 192.168.0.XXX
         [Subnetmasker]: 255.255.255.0
         Hier kan "XXX" elk getal tussen 1 en 254 zijn. Zorg er echter voor dat u de getallen vermijdt die overlappen met die van andere computers of apparaten.

6. Klik op [OK] in het dialoogvenster [Ethernet Properties] (Etherneteigenschappen) en klik vervolgens op [Close] (Sluiten) in het dialoogvenster [Ethernet Status] (Ethernetstatus) (Windows 8).

3. Maak de netwerkinstellingen op de machine

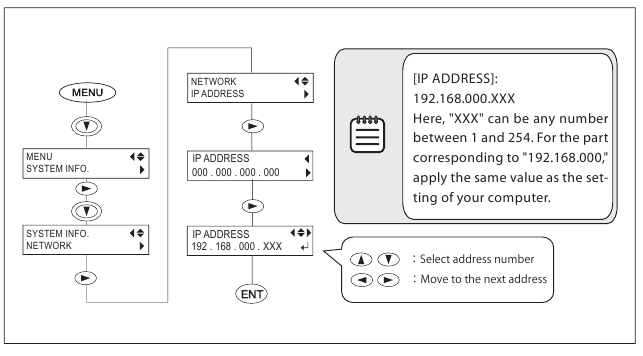

   1. Stel het IP-adres in.

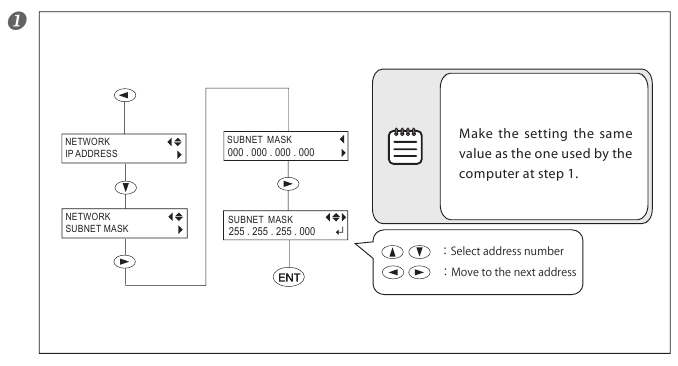

   2. Stel het subnetmasker in.

      2. Druk op om terug te gaan naar het originele scherm.
         Als u de computer en de machine één-op-één gebruikt, voltooit dit de instellingen die op de machine moeten worden gemaakt. Ga verder naar stap 3. Als u het gateway-adres moet instellen, ga dan verder met de procedure die hierop volgt.

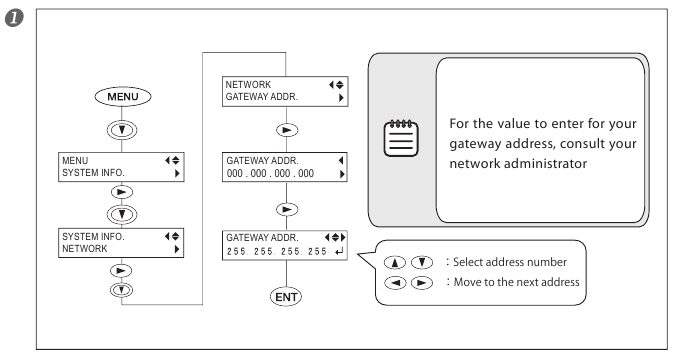

3. Stel het gateway-adres in.

   2. Druk op om terug te gaan naar het originele scherm.

3. Maak de poortinstellingen voor de software-RIP
   De instellingen voor de software-RIP worden hier gemaakt. Raadpleeg voor de installatieprocedures de documentatie van de instructies voor de software-RIP.
   U kunt controleren of de verbinding met het netwerk is voltooid door de afdruktestfunctie van de software-RIP te gebruiken. Raadpleeg de documentatie voor de software-RIP voor informatie over de methode om een afdruktest uit te voeren.

Wanneer u de machine verplaatst

Procedures van voorbereiding op verplaatsing tot en met herinstallatie
Houd bij het verplaatsen van de machine een temperatuur tussen 5 en 40 °C (41 tot 104 °F) en een relatieve luchtvochtigheid tussen 20 en 80% aan (zonder condensatie). Als u dit niet doet, kan dit leiden tot een storing.

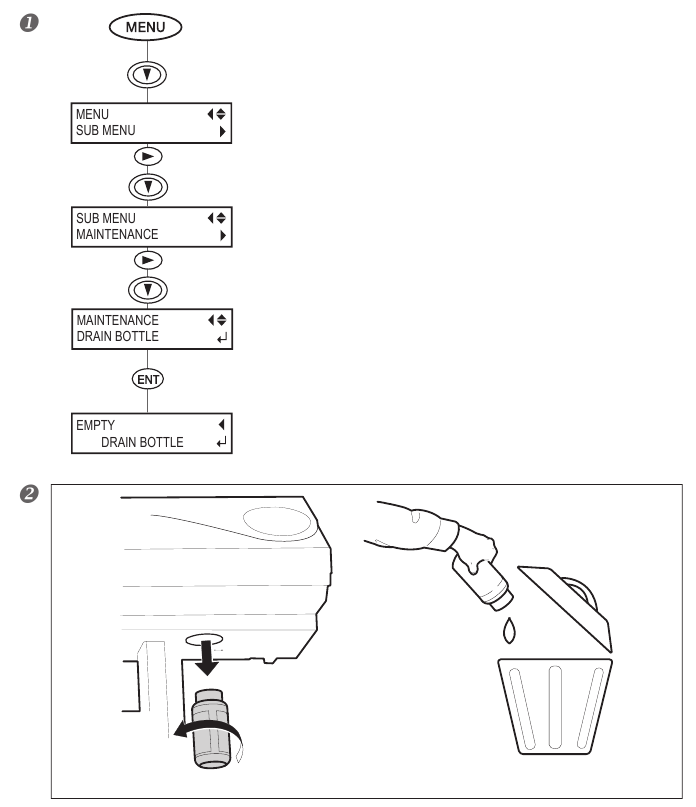

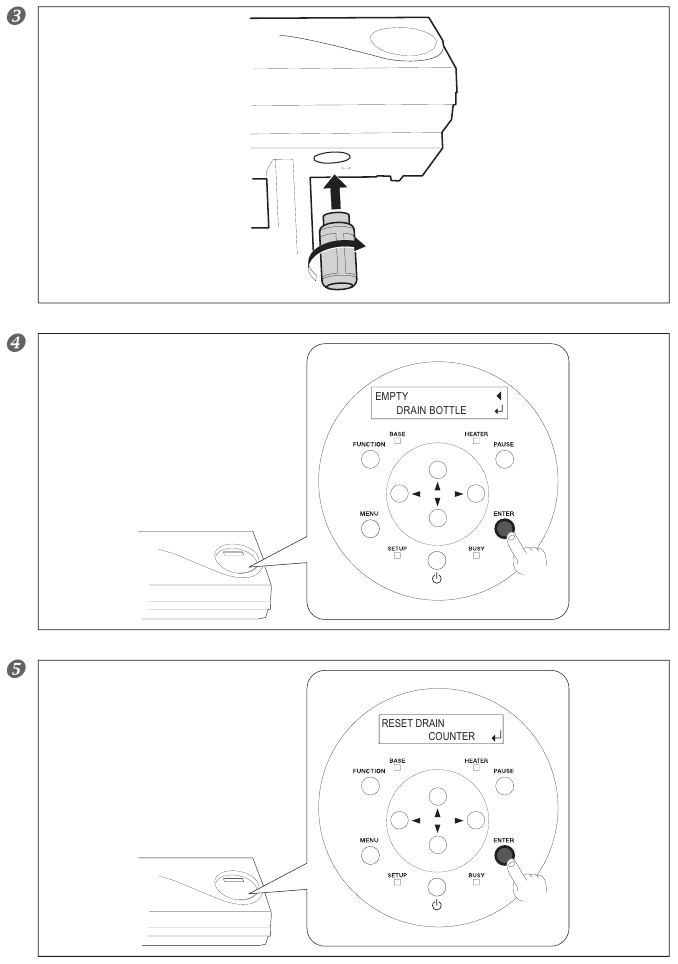

1. Gooi de afgevoerde inkt weg.

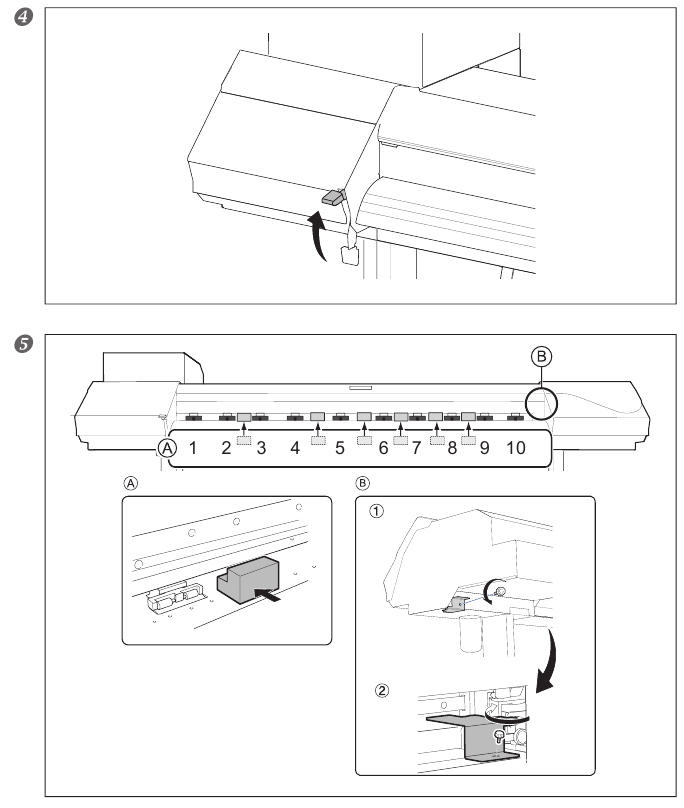

2. Voorbereiden op verplaatsen.



3. Verplaats de machine.
   Transporteer de machine zo snel mogelijk.
   Behandel de machine voorzichtig bij het verplaatsen, houd hem waterpas (niet schuin) en voorkom dat hij andere objecten raakt.
4. Installeer de machine opnieuw.
   Installeer de machine opnieuw en schakel onmiddellijk de hoofdstroom in.
   Als u de machine niet inschakelt, stolt de afgevoerde inkt en kan dit leiden tot problemen, zoals verstopping van de printkop. Wanneer u de machine opnieuw installeert, volgt u de procedure die wordt gegeven in "Monteren en installeren
