Evolution 005-0002 Handleiding

TECHNISCHE SPECIFICATIES

Lees deze bedienings- en veiligheidsinstructies zorgvuldig en volledig door. Als u, voor uw eigen veiligheid, onzeker bent over een aspect van het gebruik van deze apparatuur, raadpleeg dan de relevante technische hulplijn. Het nummer hiervan is te vinden op de website van Evolution Power Tools. We hebben verschillende hulplijnen binnen onze wereldwijde organisatie, maar technische hulp is ook beschikbaar bij uw leverancier.

CONTACT:
Web: www.evolutionpowertools.com

VK/EU/AUS:
customer.services@evolutionpowertools.com

VS:
evolutioninfo@evolutionpowertools.com

ALGEMENE VEILIGHEIDSINSTRUCTIES

Lees deze instructies volledig door voordat u deze machine gebruikt. Gebruik deze machine alleen zoals beschreven en gedetailleerd in deze handleiding.

• Houd het werkgebied vrij van obstakels en goed geventileerd. Een rommelige, onopgeruimde en slecht geventileerde werkplek maakt ongelukken waarschijnlijker.
• Houd rekening met de omgeving van het werkgebied. Gebruik geen elektrisch gereedschap in vochtige of natte omstandigheden. Houd het werkgebied goed verlicht. Gebruik geen elektrisch gereedschap in de buurt van ontvlambare vloeistoffen, gassen of in stofbeladen omgevingen.
• Houd kinderen en omstanders veilig op afstand. Bezoekers zijn een afleiding en moeilijk te beschermen. Ze hebben waarschijnlijk geen kennis van veiligheidsprocedures of protocollen.
• Bewaar apparatuur die niet in gebruik is. Bewaar apparatuur die niet in gebruik is in een afgesloten, droge kast.
• Gebruik geschikte beschermingsmiddelen. Goedgekeurde veiligheidsbrillen, handschoenen en gehoorbescherming moeten worden gedragen door de bediener en eventuele assistenten bij het bedienen van een elektrische zaag.
• Blijf alert. Een moment van onoplettendheid bij het bedienen van een elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. Gebruik deze apparatuur niet als u moe bent of onder invloed bent van drugs, alcohol of bij het innemen van bepaalde voorgeschreven medicijnen (raadpleeg uw arts).
• Reik niet te ver. Behoud te allen tijde een goede, evenwichtige houding.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES

• Gebruik deze standaard alleen op een stevige, vlakke, droge en waterpas ondergrond. Dit zorgt voor maximale stabiliteit tijdens gebruik.
• Wees voorzichtig bij het verhogen en voorbereiden van de standaard voor gebruik of bij het inklappen van de standaard voor transport of opslag. Zorg ervoor dat handen of vingers niet bekneld kunnen raken in de scharnieren of in een van de andere mechanismen die in de standaard zijn opgenomen.
• Wanneer de standaard is opgesteld, moeten alle vier (4) vergrendelingspennen van het scharnier volledig in de sleuven in de scharnierplaten zijn geplaatst. Dit zorgt ervoor dat de standaard stijf blijft tijdens het zagen.
• Alle vier de poten moeten op dezelfde lengte worden ingesteld. Als de lengte van de poten wordt aangepast, zorg er dan voor dat de binnenste pootvergrendelingspennen volledig in de relevante gaten in de buitenste pootbuis zijn geplaatst.
• Ga niet op de standaard staan of klimmen. Niet gebruiken als algemene werkstandaard of werkoppervlak. Klap de standaard pas in en bereid deze voor op opslag nadat een eventuele bevestigde afkortzaag is verwijderd.
• Voer voor elke werkcyclus een veiligheidscontrole uit. Controleer met name of een eventueel bevestigde machine stevig aan de standaard is bevestigd en of de standaardpoten correct zijn uitgeschoven en in hun werkstand zijn vergrendeld.
• Trek de verlengarmen niet verder uit dan hun veilige werkgrenzen. Verlengarmen en werkstuksteunen zijn ontworpen om de balans en stabiliteit van een correct gepositioneerd werkstuk te bevorderen. Ze zijn niet ontworpen om het volledige gewicht van een zwaar of lang werkstuk te dragen.
• Een lang of zwaar werkstuk heeft mogelijk extra ondersteuning nodig. Er kunnen speciale werkplaatsstandaards of schragen aan een of beide zijden van de afkortzaagstandaard nodig zijn. Pas voordat u met het zagen begint alle werkstuksteunen aan om maximale stabiliteit aan het werkstuk te geven. De Evolution afkortzaagstandaard kan een totaal gewicht van 225 kg (496 lb) dragen (zaag + werkstuk). Overschrijd dit gewicht om geen enkele reden.

SPECIALE KENMERKEN

• De grote universele montagetafel is geschikt voor de meeste commercieel verkrijgbare afkortzagen.
• Lichtgewicht maar sterke constructie van buis- en plaatstaal.
• Vier (4) in hoogte verstelbare, inklapbare poten.
• Verstelbare verlengarmen aan zowel de rechter- als de linkerzijde van de tafel.
• In hoogte verstelbare werkstuksteunen.
• Kan plat worden opgevouwen voor transport en/of opslag.
• Draaggreep.

AAN DE SLAG - UITPAKKEN

Deze verpakking bevat scherpe voorwerpen. Wees voorzichtig bij het uitpakken. Verwijder de machine samen met de meegeleverde accessoires uit de verpakking. Controleer zorgvuldig of de machine in goede staat verkeert en controleer of alle accessoires die in deze handleiding worden vermeld, aanwezig zijn. Zorg er ook voor dat alle accessoires compleet zijn. Als er onderdelen ontbreken, moeten de machine en de accessoires samen in de originele verpakking naar de verkoper worden geretourneerd. Gooi de verpakking niet weg; bewaar deze veilig gedurende de garantieperiode. Gooi de verpakking op een milieuvriendelijke manier weg. Recycle indien mogelijk. Laat kinderen niet spelen met lege plastic zakken vanwege het risico op verstikking.

MEEGELEVERDE ARTIKELEN

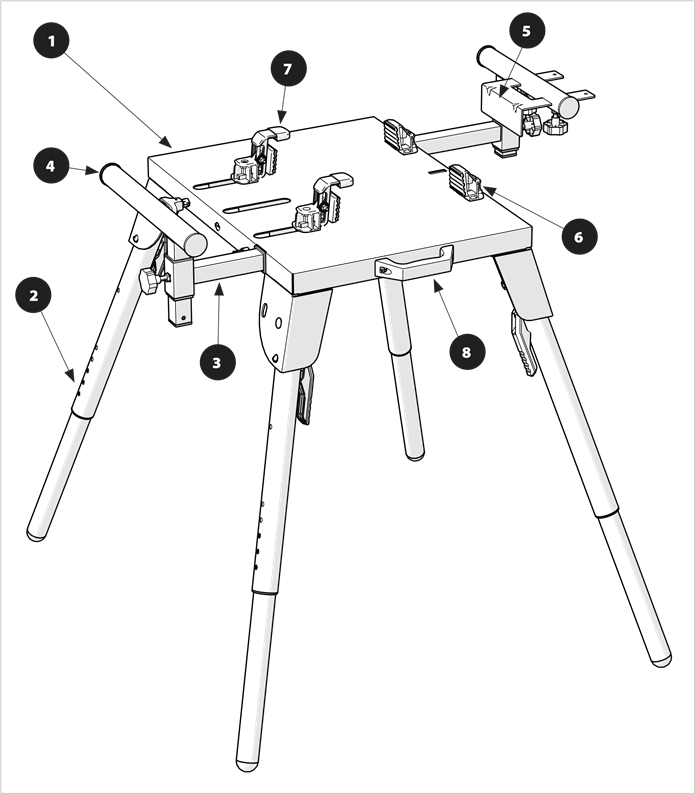

OVERZICHT AFKORTZAAGSTANDAARD

1. HOOFDFRAME MET UNIVERSELE MONTAGETAFEL
2. IN HOOGTE VERSTELBARE POTEN
3. VERLENGARMEN
4. WERKSTUKSTEUN
5. EINDSTOP WERKSTUK
6. VASTE KLEMMEN
7. VERSTELBARE KLEMMEN
8. DRAAGGREEP

DE STAND VOORBEREIDEN

Deze standaard is vrij zwaar. Schakel indien nodig bekwame hulp in bij het optillen, verplaatsen of aanpassen van de standaard.

Wees voorzichtig bij het uitklappen van de poten en het verhogen van de standaard. Zorg ervoor dat uw handen of vingers niet bekneld kunnen raken in een van de mechanismen in de standaard en dat er geen kledingstukken, sieraden enz. verstrikt kunnen raken in een onderdeel van de standaard.

Opmerking: Het kan helpen bij de volgende procedures om de standaard op een schoon werkblad (of een vergelijkbaar stevig werkoppervlak) te plaatsen.

De poten uitklappen

• Knijp de vergrendel-/ontgrendelingshendel (Fig. 1) naar de poot toe om deze uit de opgeborgen positie te halen.

• Draai de poot naar de gebruikspositie.
• Herhaal dit totdat alle vier (4) poten zijn uitgeklapt.
• Zorg ervoor dat alle vier (4) poten in hun gebruikspositie zijn vergrendeld. De scharniervergrendelingspennen moeten volledig in de bewerkte sleuven in de hoekbeugels van de tafels zitten. (Fig. 2).


De lengte van de poten aanpassen

• Duw de vergrendelingspen van de binnenpoot in (Fig. 3) en schuif de binnenpoot voorzichtig naar de gewenste positie.

  Fig. 3
• Zorg ervoor dat de vergrendelingspen van de binnenpoot volledig in het betreffende gat in de buitenste pootbuis zit.
• Stel alle vier (4) poten zo af dat ze allemaal op dezelfde lengte staan.

Plaats de standaard op zijn poten en test de stijfheid en stabiliteit van de standaard.

VASTE KLEMMEN SAMENSTELLEN

Lijn de behuizing en de grondplaat van de vaste klem uit met het rechthoekige gat in de metalen tafel en druk de grondplaat van de klem van onderaf vast. (Fig. 4)

Fig. 4

Zorg ervoor dat de Nyloc-moeren in de grondplaat zijn geplaatst, zodat de bouten van bovenaf door de montagegaten kunnen worden gestoken en voorzichtig kunnen worden vastgedraaid.

Doe hetzelfde met de tweede moer en bout; wanneer beide vaste klemmen op hun plaats zitten, draai ze dan stevig vast zodat er geen beweging is. (Fig. 5)

Fig. 5

Herhaal dezelfde handeling voor de tweede vaste klem.

VERSTELBARE KLEMMEN SAMENSTELLEN

Lijn het verstelbare klemcomponent uit met de bijbehorende plastic vorm in de lange sleuf die aan de stelschroef is bevestigd. Laat de bout erdoor vallen (Fig. 6) en draai stevig vast. De bout moet een vierkante moer grijpen die gevangen zit in de grondplaat van de verstelbare klem.

Er is een secundaire aluminium klem met een verwijderbare rubberen punt die geschikt kan zijn voor de grootte en vorm van verschillende zagen en waarmee een reeks zagen op de standaard kan worden gemonteerd. Deze is ontworpen om over de bovenkant van sommige zaagvoeten te haken en verschillende zagen vast te houden.

Plaats de secundaire aluminium klem op de behuizing van de verstelbare klem (Fig. 7) en zet vast met een bout, waarbij u ervoor zorgt dat de ringen zoals afgebeeld worden geplaatst. (Fig. 8)


Fig. 8

De verstelbare klempositie kan worden geopend en gesloten om te passen op zagen van verschillende breedtes met behulp van de verwijderbare T-greep om de stelschroef aan te draaien en los te maken. (Fig. 9)

Fig. 9

VERLENGBARRE ARMEN

(Fig. 10)

Fig. 10

Opmerking: De meegeleverde verlengarmen zijn niet 'gericht' en passen zowel aan de RH (rechterkant) als aan de LH (linkerkant) van de machinetabel.

De verlengarmen monteren

• De verlengarmen schuiven door de vierkante geleidingsbuizen aan de onderkant van het tafelblad van de standaard (Fig. 11a).

• Een borgschroef (Fig. 11b) bevindt zich op beide vierkante geleidingsbuizen.

Wanneer een verlengarm in de vereiste positie is geplaatst, zet u de verlengarm vast door de borgschroef vast te draaien.

De verlengarmen mogen niet verder worden teruggetrokken dan de maximale veilige werkingslimiet. Om de bediener te helpen, is er een veiligheidsindexmarkering op het oppervlak van de verlengarmen gedrukt (Fig. 12).

Fig. 12

WERKSTUKSTEUNSTANGEN

Er worden werkstuksteunstangen meegeleverd voor elke verlengarm. Deze passen door de vierkante buis aan het einde van elke arm en worden op hun plaats bevestigd door de borgschroef vast te draaien (Fig. 13)

Opmerking: De steunstang(en) moeten zo worden ingesteld dat het bovenste lageroppervlak precies overeenkomt met (en dus ondersteuning biedt aan) de onderkant van een vastgezet werkstuk.

Meestal rust de onderkant van een werkstuk op de basis van de bankschroef die op de afkortzaag is gemonteerd. Als dit het geval is, kan de juiste hoogte van de steunstang(en) worden bepaald en gecontroleerd door een lange, rechte rand (of een vergelijkbaar gereedschap) horizontaal in en over de machinebankschroef te plaatsen. (Fig. 14)

Fig. 14

Opmerking: Op Evolution-afkortzagen is de achterste bankschroefklem (hoekverstelbaar) rechtstreeks aan de basis van de machine bevestigd. De voorste klem schuift over de basis om de klemkracht te leveren. Elk ingevoegd werkstuk moet daarom rechtstreeks op de basis van de machine rusten.

Niet-Evolution machines kunnen verschillen. Raadpleeg de handleiding van de fabrikant.

Opmerking: Sommige afkortzaagmachines zijn in staat om schuine zaagsneden te maken. Als deze mogelijkheid wordt gebruikt, kan extra ondersteuning (schragen of bokken enz.) nodig zijn om extra stabiliteit en evenwicht aan een werkstuk te geven.

DE UNIVERSELE MONTAGEPLAAT

De montageplaat heeft vier (4) klemmen. (Fig. 15a & 15b) Twee (2) van deze klemmen zijn vast aan de tafel bevestigd. Alle klemmen zijn voorzien van klembeschermers.

Fig. 15

Om klemkracht te leveren, schuift het linker (LH) paar klemmen afzonderlijk langs sleuven die in het tafelblad zijn bewerkt. (Fig. 16a & 16b)

De handwielen (Fig. 16c & 16d) draaien de bedieningsschroeven. Door een handwiel met de klok mee te draaien, wordt de klem naar binnen gedreven. Door een handwiel tegen de klok in te draaien, wordt de klem naar buiten gedreven.

Opmerking: In hoogte verstelbare secundaire klemmen zijn aanwezig op de verstelbare klemmen. (Fig. 17).

Fig. 17

Dankzij deze functie kunnen deze klemmen worden geconfigureerd om de grote verscheidenheid aan afkortzaagvoeten te kunnen plaatsen die momenteel verkrijgbaar zijn bij verschillende fabrikanten.

Opmerking: Evolution geperste stalen voeten en sommige andere merkvoeten hebben een rand aan de onderkant van de voet. Als uw zaag een rand heeft die onder de klem uitsteekt, hoeft u de secundaire bovenste klem niet te monteren. (Fig. 18)

Fig. 18

Als uw zaagvoet GEEN rand heeft die onder de klem uitsteekt, MOET de secundaire klem aan de bovenkant worden bevestigd om de voet vanaf de bovenkant vast te zetten. (Fig. 19)

Als de secundaire bovenste klemmen worden gebruikt, zorg er dan voor dat ze aan de linkerkant van de voet zijn bevestigd en dat ze het snijpad van het blad niet hinderen. Voer een test uit om er zeker van te zijn dat het blad vrij kan werken voordat u de machine aanzet.

Een afkortzaag bevestigen aan de universele montageplaat

• Plaats de afkortzaag op de tafel met de rechter (RH) rand van de basis van de machine tegen de twee vaste klemmen.

• Stel indien nodig de secundaire klemmen af om een verbeterde positieve plaatsing en extra grip op het bovenoppervlak van de afkortzaagvoet te bieden.(Fig. 19) Draai deze vast met de meegeleverde inbussleutel.
• Draai de klemmen vast om de machine op de tafel vast te zetten.

Opmerking: Zorg er bij het monteren van uw afkortzaag op de standaard voor dat de bewegende klemmen zich links van de unit bevinden wanneer u deze van voren bekijkt. (Fig. 20)

Fig. 20

Test de beveiliging van de machine door voorzichtig te proberen de machine naar achteren en naar voren te bewegen. Er mag geen waarneembare beweging van de machine op de tafel zijn.

SNIJWERKZAAMHEDEN

Raadpleeg de handleiding die is meegeleverd door de fabrikant/leverancier van de gemonteerde machine.

Verwijder alle machines die aan de standaard zijn bevestigd voordat de standaard wordt voorbereid voor opslag.

Opmerking: Net als tijdens de voorbereiding kan het plaatsen van de standaard op het uiteinde of ondersteboven op een schone werkbank (of een soortgelijk stevig werkoppervlak) helpen bij de volgende procedure.

• Zet (indien nodig) de poten terug naar hun minimale verlenginstelling.
• Bedien de betreffende vergrendelings-/ontgrendelingshendel om de poot uit de gebruikspositie te halen.
• Draai en vouw elke poot in de opslagpositie, en zorg ervoor dat ze op hun plaats vergrendelen.

Gebruik de draagbeugel (en/of extra deskundige hulp) om de standaard naar een droge, veilige opslaglocatie te vervoeren.

ONDERHOUD

Houd de standaard schoon en vrij van het vuil dat wordt gegenereerd door een snijproces. Dergelijk vuil zal onvermijdelijk in de mechanismen van deze standaard terechtkomen. Verwijder dergelijk vuil met een zachte borstel met lange haren. Neem de nodige gezondheids- en veiligheidsmaatregelen in acht.

Gebruik geen oplosmiddelen of soortgelijke producten die de plastic onderdelen kunnen beschadigen.

Gebruik een lichte machineolie om de draaipunten en scharnieren van deze machine te smeren nadat opgehoopt vuil is verwijderd.
