ECOVACS ROBOTICS DEEBOT 601 Handleiding

Inhoud

1 Inhoud van de verpakking
2 Productdiagram
3 Bediening en programmering
4 Onderhoud
5 Indicatorlampje en alarmgeluiden
6 Probleemoplossing
7 Technische specificaties
8 Belangrijke veiligheidsinstructies
9 Referenties
10 Download handleiding
11 In andere talen

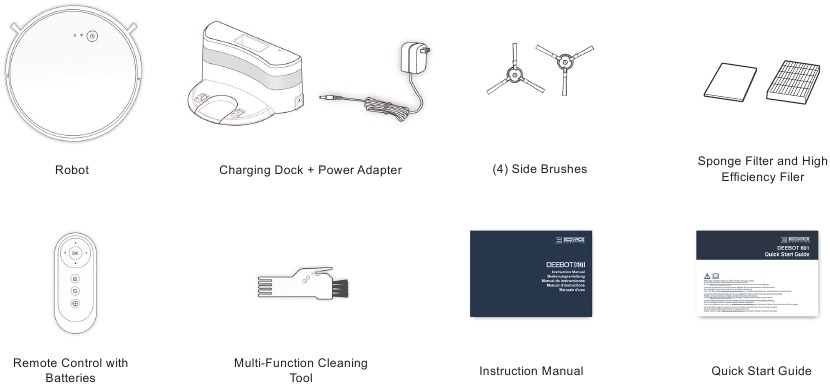

Inhoud van de verpakking

Let op: Figuren en illustraties zijn uitsluitend ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product.
Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Productdiagram

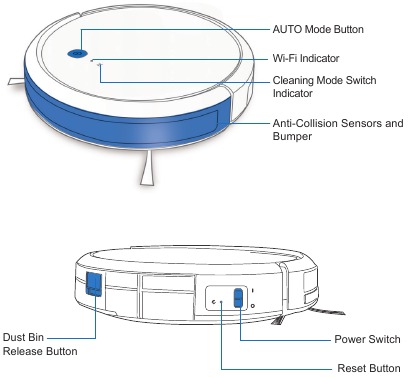

Robot

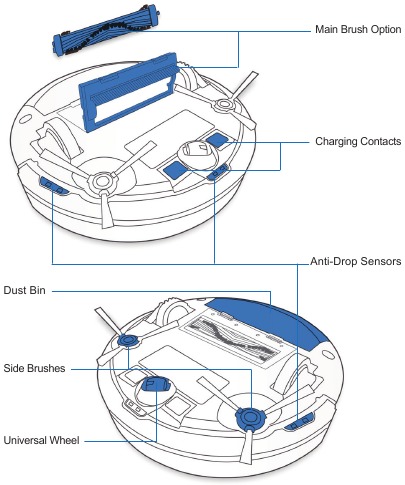

Aanzicht onderkant

Oplaadstation

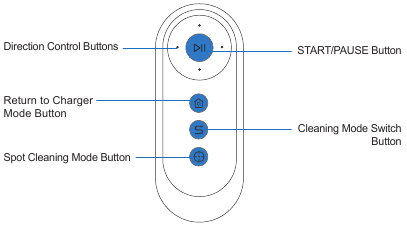

Afstandsbediening

Bediening en programmering

Opmerkingen vóór het reinigen

Gebruik de DEEBOT niet op natte oppervlakken of oppervlakken met stilstaand water.

Vouw de randen van het tapijt onder voordat u het product op een vloerkleed met randen met franjes gebruikt.

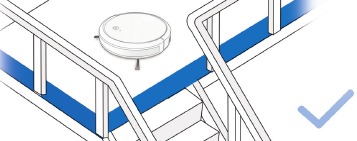

Het kan nodig zijn om een fysieke barrière aan de rand van een afstap te plaatsen om te voorkomen dat het apparaat over de rand valt.

Ruim het gebied dat moet worden schoongemaakt op door meubels, zoals stoelen, op de juiste plaats te zetten.

Verwijder stroomkabels en kleine voorwerpen van de vloer waar de robot door gehinderd kan worden.

Voorbereiding

Stekker in stopcontact steken
Plaatsing oplaadstation
Zijborstels installeren
Inschakelen
DEEBOT opladen

Let op: Wanneer de DEEBOT de reinigingscyclus voltooit of wanneer de batterij bijna leeg is, keert de DEEBOT automatisch terug naar het oplaadstation om zichzelf op te laden.

Reinigingsmodus selecteren

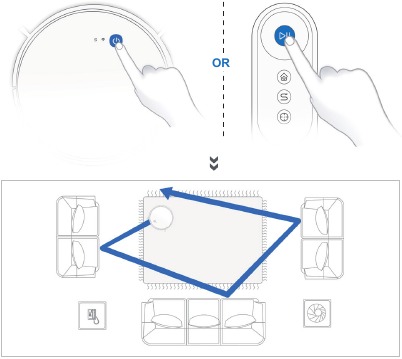

AUTO-reinigingsmodus
Een willekeurig reinigingspatroon (geoptimaliseerd voor tapijten) wordt standaard geselecteerd.

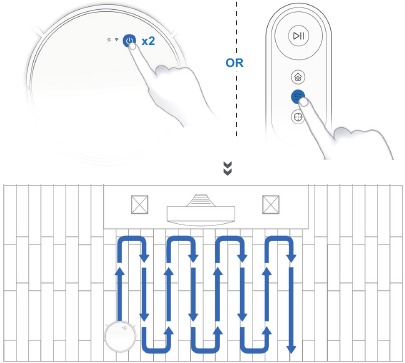

Om over te schakelen naar een geprogrammeerd reinigingspatroon (geoptimaliseerd voor harde vloeren) of om tussen deze twee patronen te schakelen, voert u de volgende actie uit:

Let op: Reinigingspatroon kan niet worden gewijzigd totdat de DEEBOT is gepauzeerd of wordt opgeladen. DEEBOT start een nieuwe reinigingscyclus zodra het reinigingspatroon is gewijzigd. gaat branden zodra het geprogrammeerde reinigingspatroon is ingeschakeld.

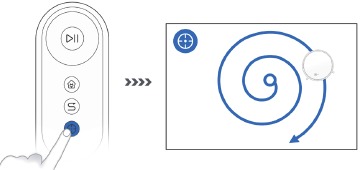

Spotreinigingsmodus (minder dan 3 minuten)

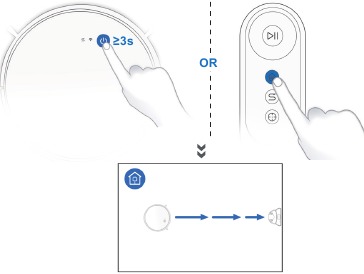

Terugkeren naar oplaadstation

Alle hierboven genoemde functies kunnen worden ingeschakeld in de app. Download de ECOVACS-app om toegang te krijgen tot meer functies, waaronder randreiniging, geplande reiniging, enz.

Pauzeren, activeren, uitschakelen

Pauze

Let op: Het bedieningspaneel van de robot stopt met oplichten nadat de robot enkele minuten is gepauzeerd. Druk op de AUTO-modusknop op de DEEBOT om de robot te activeren.

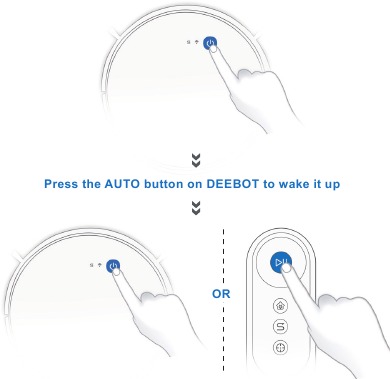

Activeren
Uitschakelen

Let op: Wanneer de DEEBOT niet werkt, wordt aanbevolen om hem ingeschakeld en opgeladen te houden.

Onderhoud

Voordat u reinigings- en onderhoudstaken op de DEEBOT uitvoert, schakelt u de robot UIT en koppelt u het oplaadstation los.

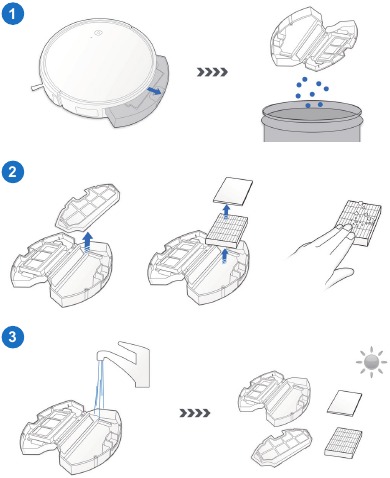

Stofbak en filters

Stofbak

Hoofdborstel en zijborstels

Let op: er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingsgereedschap heeft scherpe randen.

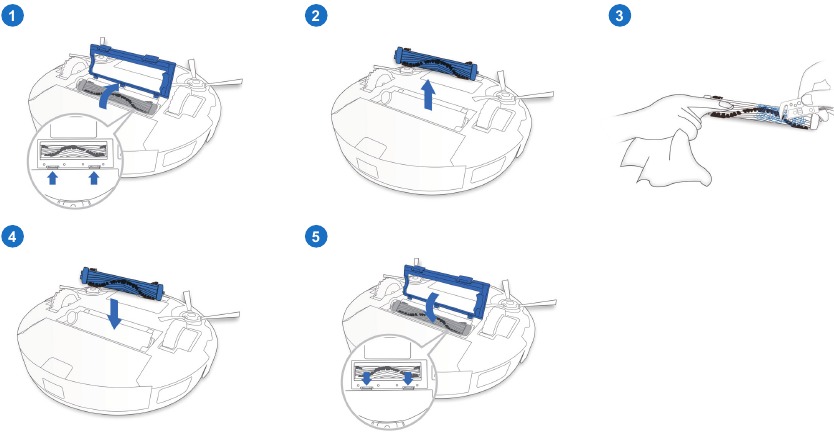

Hoofdborstel

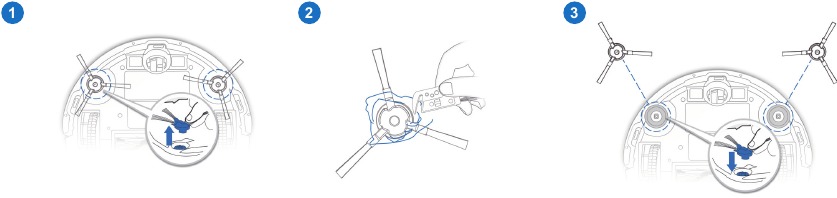

Zijborstels

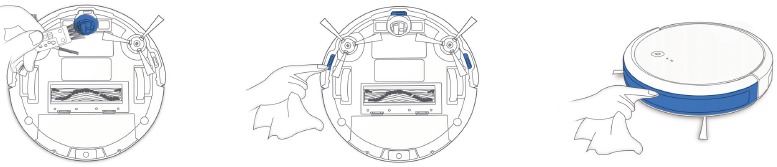

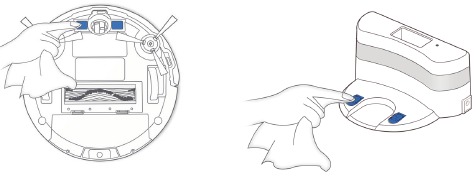

Andere componenten

Let op: Voordat u de oplaadcontacten van de robot en de pinnen van het oplaadstation schoonmaakt, schakelt u de robot UIT en koppelt u het oplaadstation los.

Regelmatig onderhoud

Om de DEEBOT optimaal te laten presteren, voert u onderhoudstaken uit en vervangt u onderdelen met de volgende frequenties:

Robotonderdeel	Onderhoudsfrequentie	Vervangingsfrequentie
Zijborstel	Eens per 2 weken	Elke 3-6 maanden
Hoofdborstel	Eens per week	Elke 6-12 maanden
Sponsfilter/ hoogrendementfilter	Eens per week	Elke 3-6 maanden
Universeel wiel Anti-val sensoren Bumper Oplaadcontacten Pinnen oplaadstation	Eens per week	/

Er wordt een multifunctioneel reinigingsgereedschap meegeleverd voor eenvoudig onderhoud. Voorzichtig hanteren, dit reinigingsgereedschap heeft scherpe randen.
Let op: ECOVACS produceert diverse vervangingsonderdelen en fittingen. Neem contact op met de klantenservice voor meer informatie over vervangingsonderdelen.

Indicatorlampje en alarmgeluiden

DEEBOT zal u vertellen dat er iets mis is met een alarmindicatorlampje en geluiden. Meer gedetailleerde ondersteuning is beschikbaar via de ECOVACS-app en de online website.

Indicatorlampje

Scenario	Indicatorlampje
De robot is aan het reinigen	AUTO-modusknop geeft een continu WIT licht
De robot is aan het opladen	AUTO-modusknop knippert WIT
De batterij van de robot is bijna leeg	AUTO-modusknop geeft een continu ROOD licht
De robot heeft een probleem	AUTO-modusknop knippert ROOD
Geprogrammeerd reinigingspatroon is ingeschakeld	Indicator schakelaar reinigingsmodus licht op

Alarmgeluiden

Alarmgeluid	Problemen	Oplossing
Eén pieptoon	Hoofdborstel of zijborstel is verstrikt.	Reinig de hoofdborstel of zijborstel zoals vermeld in het hoofdstuk Onderhoud.
Twee pieptonen	Storing anti-val sensor	Gebruik een reinigingsdoek om de anti-val sensor schoon te vegen.
Drie pieptonen	Stofbak is niet correct geïnstalleerd.	Zorg ervoor dat de stofbak is geïnstalleerd; als dit het geval is, haal hem eruit en plaats hem correct terug.
Continue pieptonen	De robot is opgehangen of de aandrijfwielen zijn verstrikt.	Zet de robot terug op de grond of klop zachtjes op de bumper en reinig het aandrijfwiel zoals vermeld in het hoofdstuk Onderhoud.

Probleemoplossing

Nr.	Storing	Mogelijke oorzaken	Oplossingen
1	DEEBOT laadt niet op.	DEEBOT is niet ingeschakeld.	Schakel DEEBOT in.
		DEEBOT is niet verbonden met het oplaadstation.	Zorg ervoor dat de oplaadcontacten van de robot verbinding hebben gemaakt met de pinnen van het oplaadstation.
		De batterij is volledig ontladen.	Activeer de batterij opnieuw. Schakel DEEBOT in. Plaats DEEBOT met de hand op het oplaadstation, verwijder deze na 3 minuten opladen, herhaal dit 3 keer en laad vervolgens normaal op.
2	DEEBOT kan niet terugkeren naar het oplaadstation.	Het oplaadstation is niet correct geplaatst.	Raadpleeg het hoofdstuk Voorbereiding om het oplaadstation correct te plaatsen.
3	DEEBOT komt tijdens het werken vast te zitten en stopt.	DEEBOT is verstrikt geraakt in iets op de vloer (elektriciteitsdraden, gordijnen, tapijtfranjes, enz.).	DEEBOT zal op verschillende manieren proberen zichzelf te bevrijden. Als dit niet lukt, verwijder dan handmatig de obstakels en start opnieuw op.
4	DEEBOT keert terug naar het oplaadstation voordat hij klaar is met schoonmaken.	Als de batterij bijna leeg is, schakelt DEEBOT automatisch over naar de modus Terugkeren naar oplader en keert terug naar het oplaadstation om zichzelf op te laden.	Dit is normaal. Geen oplossing nodig.
4		De werktijd varieert afhankelijk van het vloeroppervlak, de complexiteit van de kamer en de geselecteerde reinigingsmodus.	Dit is normaal. Geen oplossing nodig.
5	DEEBOT maakt niet automatisch schoon op de geplande tijd.	De functie Tijdschema is geannuleerd.	Programmeer DEEBOT om op specifieke tijden schoon te maken met behulp van de ECOVACS-app.
		De functie Doorlopend reinigen is ingeschakeld en DEEBOT heeft zojuist het geplande reinigingsgebied gereinigd.	Dit is normaal. Geen oplossing nodig.
		DEEBOT is uitgeschakeld.	Schakel DEEBOT in.
		De batterij van de robot is bijna leeg.	Houd DEEBOT ingeschakeld en verbonden met het oplaadstation om ervoor te zorgen dat hij een volle batterij heeft om op elk moment te werken.
		De zuiginlaat van de robot is geblokkeerd en/of er zit vuil vast in de onderdelen.	Schakel DEEBOT uit, maak de stofbak schoon en keer de robot om. Reinig de zuiginlaat, de zijborstels en de hoofdborstel van de robot zoals beschreven in het hoofdstuk Onderhoud.
6	DEEBOT maakt niet het hele gebied schoon.	Het schoon te maken gebied is niet opgeruimd.	Verwijder kleine voorwerpen van de vloer en ruim het schoon te maken gebied op voordat DEEBOT begint met schoonmaken.
7	DEEBOT kan geen verbinding maken met het Wi-Fi-netwerk thuis.	Onjuiste gebruikersnaam of wachtwoord van het Wi-Fi-netwerk thuis ingevoerd.	Voer de juiste gebruikersnaam en het juiste wachtwoord van het Wi-Fi-netwerk thuis in.
		DEEBOT bevindt zich niet binnen het bereik van uw Wi-Fi-signaal thuis.	Zorg ervoor dat DEEBOT zich binnen het bereik van uw Wi-Fi-signaal thuis bevindt.
		Netwerkconfiguratie gestart voordat DEEBOT klaar was.	Zet de aan/uit-schakelaar op AAN. Houd de RESET-knop 3 seconden ingedrukt. DEEBOT is klaar voor netwerkconfiguratie wanneer hij een muziekje afspeelt en het Wi-Fi-indicatielampje langzaam knippert.
		Het besturingssysteem van uw smartphone moet worden bijgewerkt.	Update het besturingssysteem van uw smartphone. De ECOVACS-app werkt op iOS 9.0 en hoger, Android 4.0 en hoger.

Technische specificaties

Model	DO3G.10
Werkspanning	14.4V DC	Nominaal vermogen	25W
Oplaadstation
Nominale ingangsspanning	19V DC	Nominale uitgangsstroom	0.6A
Model voedingsadapter	YJS015F-1900600G
Nominale ingangsspanning	100-240V AC	Nominale ingangsstroom	0.5A
Nominale uitgangsspanning	19V DC	Nominale uitgangsstroom	0.6A
Model afstandsbediening	RC1633A	Ingangsspanning	3V DC
Batterij	Lithium 2600mAh

Opmerking: Technische en ontwerp specificaties kunnen worden gewijzigd voor continue productverbetering.

Belangrijke veiligheidsinstructies

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:
LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Maak het te reinigen gebied vrij. Verwijder stroomkabels en kleine voorwerpen van de vloer die verstrikt kunnen raken in het apparaat. Stop franjes van het tapijt onder de tapijtbasis en til items zoals gordijnen en tafelkleden van de vloer.
Als er een val in het schoon te maken gebied is als gevolg van een trede of trap, moet u het apparaat bedienen om ervoor te zorgen dat het de trede kan detecteren zonder over de rand te vallen. Het kan nodig zijn om een fysieke barrière aan de rand te plaatsen om te voorkomen dat het apparaat valt. Zorg ervoor dat de fysieke barrière geen struikelgevaar vormt.
Gebruik het apparaat alleen zoals beschreven in deze handleiding. Gebruik alleen aanbevolen of door de fabrikant verkochte hulpstukken.
Zorg ervoor dat de spanning van uw voeding overeenkomt met de spanning die is aangegeven op het oplaadstation.
Alleen voor huishoudelijk GEBRUIK BINNENSHUIS. Gebruik het apparaat niet in buiten-, commerciële of industriële omgevingen.
Niet-oplaadbare batterijen zijn verboden. Raadpleeg het gedeelte Specificaties voor batterij-informatie.
Niet gebruiken zonder stofbak en/of filters.
Gebruik het apparaat niet in een gebied waar brandende kaarsen of breekbare voorwerpen staan.
Niet gebruiken in extreem warme of koude omgevingen (onder -5˚C/23˚F of boven 40˚C/104˚F).
Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
Gebruik het apparaat niet in een kamer waar een baby of kind slaapt.
Gebruik het apparaat niet op natte oppervlakken of oppervlakken met stilstaand water.
Laat het apparaat geen grote voorwerpen oppikken, zoals stenen, grote stukken papier of voorwerpen die het apparaat kunnen verstoppen.
Gebruik het apparaat niet om ontvlambare of brandbare materialen op te zuigen, zoals benzine, printer- of kopieertoner, of gebruik het niet in gebieden waar deze aanwezig kunnen zijn.
Gebruik het apparaat niet om iets op te zuigen dat brandt of rookt, zoals sigaretten, lucifers, hete as of iets anders dat brand kan veroorzaken.
Steek geen voorwerpen in de zuiginlaat. Niet gebruiken als de zuiginlaat geblokkeerd is. Houd de inlaat vrij van stof, pluisjes, haar of iets anders dat de luchtstroom kan verminderen.
Zorg ervoor dat u het netsnoer niet beschadigt. Trek of draag het apparaat of het oplaadstation niet aan het netsnoer, gebruik het netsnoer niet als handgreep, sluit geen deur over het netsnoer en trek het netsnoer niet langs scherpe randen of hoeken. Laat het apparaat niet over het netsnoer rijden. Houd het netsnoer uit de buurt van hete oppervlakken.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger om gevaar te voorkomen.
Gebruik het oplaadstation niet als het beschadigd is.
Niet gebruiken met een beschadigd netsnoer of stopcontact. Gebruik het apparaat of het oplaadstation niet als het niet goed werkt, is gevallen, beschadigd, buiten is achtergelaten of in contact is gekomen met water. Het moet worden gerepareerd door de fabrikant of zijn servicevertegenwoordiger om gevaar te voorkomen.
Schakel de stroomschakelaar UIT voordat u het apparaat reinigt of onderhoudt.
De stekker moet uit het stopcontact worden gehaald voordat het oplaadstation wordt gereinigd of onderhouden.
Verwijder het apparaat van het oplaadstation en schakel de stroomschakelaar van het apparaat UIT voordat u de batterij verwijdert voor verwijdering van het apparaat.
De batterij moet worden verwijderd en weggegooid in overeenstemming met de lokale wet- en regelgeving voordat het apparaat wordt weggegooid.
Gooi gebruikte batterijen weg in overeenstemming met de lokale wet- en regelgeving.
Verbrand het apparaat niet, zelfs niet als het ernstig beschadigd is. De batterijen kunnen in brand exploderen.
Als u het oplaadstation lange tijd niet gebruikt, haal dan de stekker uit het stopcontact.
Het apparaat moet worden gebruikt in overeenstemming met de aanwijzingen in deze handleiding. ECOVACS ROBOTICS kan niet aansprakelijk worden gesteld voor schade of letsel veroorzaakt door oneigenlijk gebruik.
De robot bevat batterijen die alleen door vakbekwaam personeel kunnen worden vervangen. Neem contact op met de klantenservice om de batterij te vervangen of te verwijderen.
Als de robot lange tijd niet wordt gebruikt, laad de robot dan volledig op en schakel de stroom uit voor opslag en haal de stekker uit het oplaadstation.
Gebruik voor het opladen van de batterij alleen de afneembare voedingseenheid YJS015F-1900600G die bij dit apparaat is geleverd.
De afstandsbediening is vooraf geïnstalleerd met twee niet-oplaadbare AAA-batterijen. Om de batterij van de afstandsbediening te vervangen, draait u de afstandsbediening om, drukt u op de batterijklep en verwijdert u deze. Verwijder de batterijen en plaats de nieuwe batterijen met de juiste polariteit. Plaats de batterijklep terug.
Niet-oplaadbare batterijen mogen niet worden opgeladen.
Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd.
Batterijen van de afstandsbediening moeten met de juiste polariteit worden geplaatst.
Lege batterijen moeten uit het apparaat worden verwijderd en veilig worden weggegooid.
Als de afstandsbediening lange tijd niet wordt gebruikt, moeten de batterijen worden verwijderd.
De voedingsklemmen mogen niet worden kortgesloten.

www.ecovacs.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ECOVACS ROBOTICS DEEBOT 601 Handleiding
