OVERZICHT

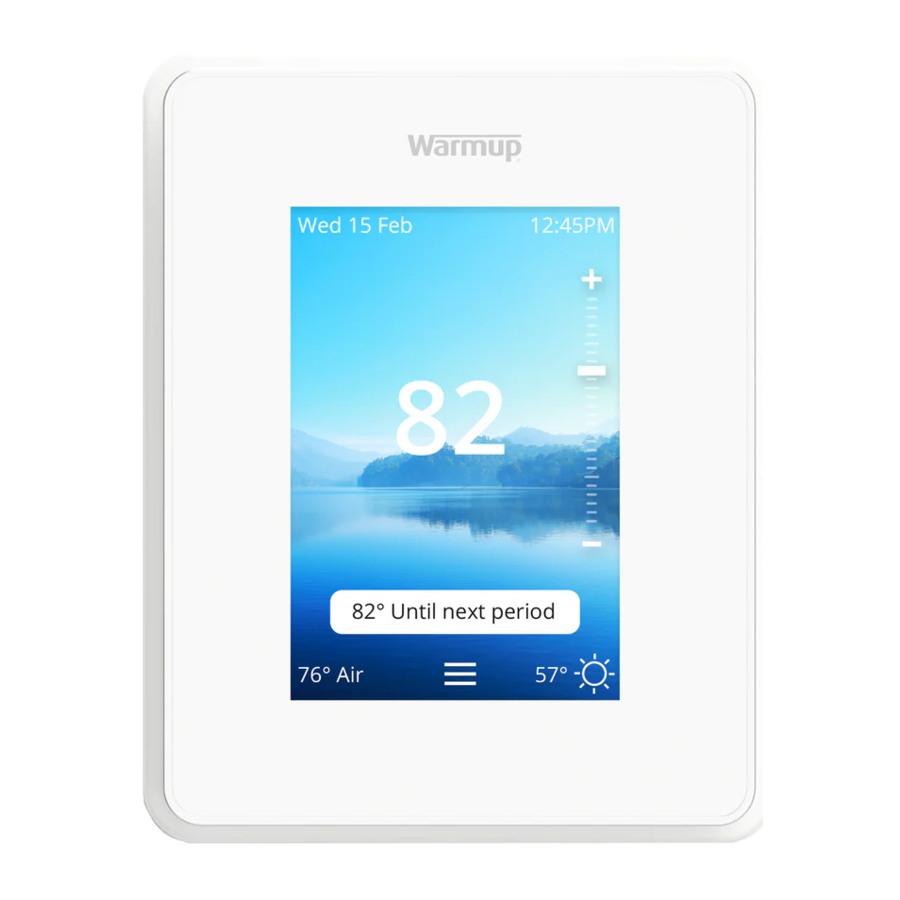

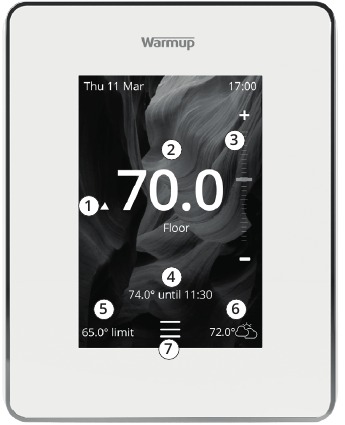

Startscherm

Verwarmingsindicator
Huidige vloer-/luchttemperatuur
Tijdelijke overbrugging
Doeltemperatuur
Lucht-/vloerlimiet
Weer
Menu

Inhoud verpakking
1 x 6iE (Display & Power Base) met installatiehandleiding
1 x 3m NTC10K-sensor
2 x M3.5 x 25 x 0.6P-schroeven

De 6iE moet worden geïnstalleerd door een gekwalificeerde elektricien. Het vereist een permanente voeding van 110 V - 240 V AC, 60 Hz. De 6iE bevat een klasse A aardlekschakelaar met een uitschakelniveau van 5 mA en de bedrading moet voldoen aan de plaatselijke elektriciteitsvoorschriften.
Isoleer de 6iE van de netvoeding gedurende het gehele installatieproces.
Leidingen zijn alleen vereist waar dit verplicht is volgens de staats- of provinciale voorschriften. Raadpleeg de plaatselijke elektriciteitsvoorschriften voor conforme toepassingen.
De 6iE en de verpakking zijn geen speelgoed; laat kinderen er niet mee spelen. Kleine onderdelen en verpakkingen vormen een risico op verstikking of verstikking.
De 6iE is uitsluitend geschikt voor gebruik binnenshuis. Het mag niet worden blootgesteld aan vocht, trillingen, mechanische belastingen of temperaturen buiten de gespecificeerde waarden.
Om veiligheids- en licentieredenen is ongeoorloofde wijziging en/of modificatie van de 6iE niet toegestaan.
Zorg ervoor dat de afstand van uw router tot de 6iE niet te groot is. Dit zorgt ervoor dat de draadloze verbinding na installatie geen last heeft van bereik- of interferentieproblemen.
Installeer de 6iE in een ruimte met goede ventilatie. Het mag niet naast een raam/deur, in direct zonlicht of boven een ander warmtegenererend apparaat (bijv. radiator of tv) staan.

INSTALLATIE

Isoleer de 6iE en de voeding van de netspanning.
Maak het display los van de voedingsvoet en verwijder het display
Installeer de 6iE NIET in de buurt van een raam/deur, in direct zonlicht of boven een ander warmtegenererend apparaat (bijv. radiator of tv).
Zorg ervoor dat de afstand van de router tot de 6iE niet te groot is om problemen met het bereik of storingen te verminderen.
Installeer een enkele wandcontactdoos van 3-1/2" (89 mm) diep of een dubbele wandcontactdoos met montagering op de gewenste thermostaatlocatie. Trek draden (verwarming, voeding en sensor) door de wandcontactdoos en voltooi de aansluiting van de klemmen. Steek bevestigingsschroeven door de montagegaten van de voedingsvoet en draai ze vast. De 6iE moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de National Electrical Code.

BEDRADINGSAANSLUITINGEN

BELASTING L1 & L2 Verwarmingsbelasting Max. 15 A (1800 W/120 V, 3600 W/240 V)

LIJN L1 Voeding actief (120 V)

LIJN L2 Voeding neutraal (120 V) / Voeding actief (240 V)

P1 & PC Probe 1 - Vloer-/luchtregelsensor (geen polariteit)

P2 & PC Probe 2 - Limiet-sensor (geen polariteit) Zie Tabel 1.0 voor de gebruiksscenario's van de thermostaat.

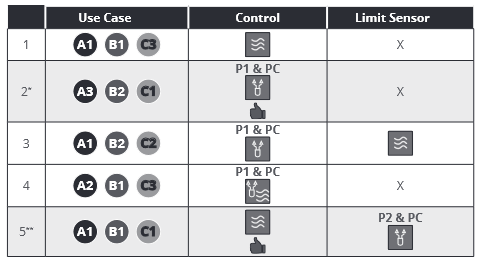

Tabel 1.0

Thermostaat in de kamer

Luchttemperatuurschema

Vloerlimiet

Interne luchtsensor

Aanbevolen wanneer de thermostaat zich buiten de verwarmde ruimte bevindt

Thermostaat buiten de kamer

Vloertemperatuurschema

Luchtlimiet

Vloersensor

Aanbevolen wanneer de thermostaat zich in de verwarmde ruimte bevindt

Thermostaat in/uit de kamer

Geen vloerlimiet

Luchtsensor

OPMERKING: De functie van Probe 1, Probe 2 van Control/Limit Sensor kan worden verwisseld in Advanced Settings; Sensors & Application.

Plaats het display terug op de voedingsvoet en schakel de 6iE in. Volg de instructies op het scherm om het systeem in te stellen. Na de installatie verschijnt er een QR-code.
Download de MyHeating-app.
Open de MyHeating-app en scan de QR-code op het 6iE-scherm en volg de instructies in de app om de installatie te voltooien.
Scan de QR-code voor de volledige online gebruikershandleiding.

Technische specificaties

Model	6iE-XX-YY-ZZ
Spanning	110V - 240V AC +/-15% 50Hz/60Hz
Bescherming	II
Max. belasting	15 A resistief (120 V/1800 W, 240 V 3600 W)
GFCI	Klasse A aardlekschakelaar met uitschakelniveau van 5 mA
Nominale impulsspanning	4000 V
Automatische actie	100.000
Ontkoppelingsmiddelen	1B
Ontkoppelingsmiddelen Vervuilingsgraad	2
Max. omgevingstemperatuur	40°C / 104°F (T40)
Temperatuur Relatieve luchtvochtigheid	80%
IP-classificatie	IP30
Sensoren	Vloer/lucht
Sensortype	NTC10K @ 25°C
Maximale radiofrequentie van de werkfrequentie	2401 - 2484MHz
Zendvermogen	20 dBm
Compatibiliteit	Elektrische vloerverwarming
Normen	UL-60730-1 UL-60730-2-9 UL-943 CAN/CSA-E60730-1 CAN/CSA-E60730-2-9 CAN/CSA-C22.2 No. 144.1 FCC 47 CFR Part 15, ICES-003

De garantie van twaalf (12) jaar is alleen van toepassing als het product binnen 30 dagen na aankoop bij Warmup is geregistreerd.

Registratie kan online worden voltooid op www.warmup.com
