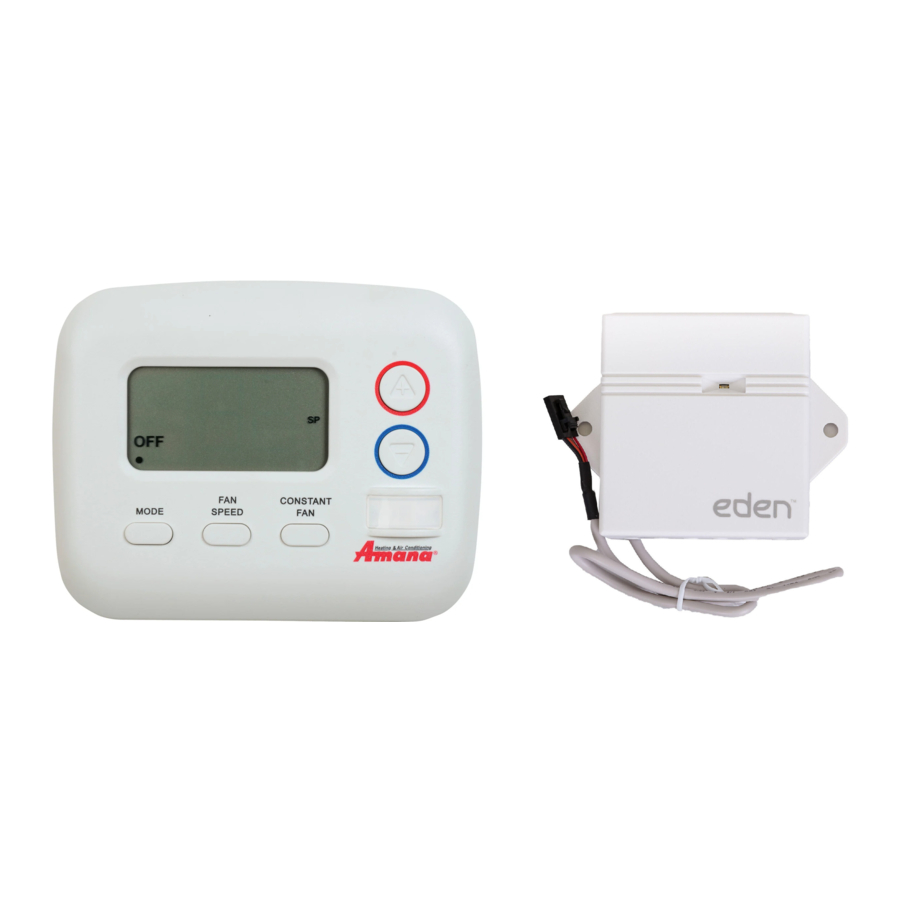

Amana PTAC (DT01G, DS01E, DD01E) Handleiding

Antenne-installatie voor DT01G-kit

Er moet een DT01*-antenne op de digitale PTAC worden geïnstalleerd om de werking van de DS01* RF-thermostaat op afstand of een DD01*-combinatie van PIR-bewegingssensor en deurschakelaar mogelijk te maken.

HOOGSPANNING
Schakel ALLE stroom uit voordat u deze kit onderhoudt of installeert. Er kunnen meerdere stroombronnen aanwezig zijn. Als u dit niet doet, kan dit leiden tot materiële schade, persoonlijk letsel of de dood. De "UIT"-schakelaar onderbreekt NIET alle stroom naar het apparaat.

Voorbereiding

1. Schakel de stroom naar het apparaat uit door het netsnoer los te koppelen van het stopcontact of de subbasis, of schakel de stroom uit bij de zekeringkast of stroomonderbreker.
2. Als de voorkant van de kast aan het chassis is geschroefd, verwijder dan de 1/4"-schroef (of schroeven). Zie de volgende afbeelding.

3. Verwijder de voorkant van de kast van het chassis door de onderkant van de voorkant naar voren te kantelen, iets omhoog en naar voren te tillen.
4. Monteer de antenne zo hoog mogelijk op het bedieningspaneel en zo ver mogelijk naar rechts op een plaats die de herinstallatie van de PTAC-polymeerkamervoorzijde niet hindert. Markeer de gaten voor de schroeflocatie. Verwijder de antennebehuizing en boor twee gaten van 1/8" op de gemarkeerde plaatsen. Sommige units hebben mogelijk de gaten al voorgeboord op de juiste locatie.

5. Verwijder de antennekabel en leid de kabel door de opening aan de onderkant van de antennebehuizing.
6. Monteer de antennebehuizing met twee schroeven zoals afgebeeld in de afbeelding. (OPMERKING: Het Amana^® merklogo moet zich in de rechteronderhoek bevinden).
7. Steek de kabelboom van de antenne in de connector op de printplaat rechts van de hoofdschakelaar, en pas op dat u de draden niet buigt en/of breekt wanneer u de kabel op de PTAC aansluit. Duw de connector voorzichtig op zijn plaats door met uw duimnagels op de rand van de connector te duwen. Vermijd direct op de draden te duwen.
8. Schakel de stroom naar de PTAC-unit weer in.
9. Installeer de polymeerkamerkap opnieuw.

OPMERKING: De LED moet zich aan de bovenkant van de antennebehuizing bevinden (het Amana^® merklogo bevindt zich rechtsonder) voor een juiste werking van het apparaat.

Thermostaatinstallatie voor DS01E-kit

OPMERKING: Er moet een DT01* op de digitale PTAC-unit zijn geïnstalleerd om de DS01* te kunnen gebruiken.
Sla deze stappen over als u niet installeert.

1. Selecteer de montagelocatie van de thermostaat ongeveer anderhalve meter boven de vloer, op een binnenmuur, uit de buurt van direct zonlicht, uit de buurt van bronnen van stralingswarmte (lampen, open haarden, verwarmings- en airconditioningapparatuur, enz.), uit de buurt van ramen of deuren naar buiten, en vermijd gebieden met een slechte luchtcirculatie. Als de PIR in de thermostaat wordt gebruikt met een DD01*-apparaat als een 2e bewegingssensor, richt de thermostaat dan op het gebied waar u extra bewegingsdetectie nodig hebt.
   Zorg ervoor dat de locatie zich buiten het pad van voetgangers bevindt waar iemand per ongeluk tegen de thermostaten kan stoten en het apparaat kan beschadigen.
2. Verwijder de thermostaat van de montageplaat door deze aan de onderkant van de thermostaat ongeveer 2,5 cm uit elkaar te trekken en de thermostaat omhoog te schuiven om deze van de bovenkant van de montageplaat los te maken.
3. Plaats de montageplaat van de thermostaat tegen de muur op de gewenste locatie en markeer de plaatsing van de montagegaten. Zorg ervoor dat de OMHOOG-pijl op de montageplaat naar boven wijst.
4. Als u in gipsplaat monteert, tikt u plastic ankers in de muur. Voor andere oppervlakken boort u een gat van 3/16".
5. Schroef de montageplaat aan de muur. PLAATS DE THERMOSTAAT PAS OP ZIJN PLAATS NA HET BINDINGSPROCES. Zie Bindinginstructies.
6. Plaats vier (4) AA-batterijen (meegeleverd) in de achterkant van de thermostaat. De aansluitingen zijn gemarkeerd met "+" en "-" voor polariteit.

OPMERKING: Installeer de thermostaat niet op de wandplaat totdat alle configuratie-instellingen en bindingsprocessen zijn voltooid.

BEDRADE STROOMOPTIE

1. Als de optie voor bedrade stroom wordt gebruikt, kunnen de twee thermostaatdraden (minimaal 20 gauge, ter plekke geleverd) op de thermostaat worden aangesloten.
2. Leid de draden door de opening in de montageplaat.
3. Maak de stelschroeven op de bedrade aansluiting los en steek de draden in de opening. Draai de stelschroeven vast. (Zie de volgende afbeelding voor een bekrachtigde verbinding met 2 jumpers).
4. Sluit de draden bij de PTAC-unit aan op de aansluitpennen C en R. De kabelboomset PWHK01C is vereist voor deze aansluiting.

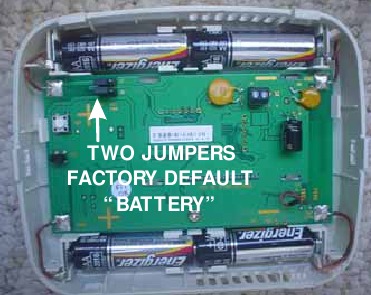

BATTERIJAANSLUITING
OPMERKING: Voor een batterijaansluiting moeten de 2 jumpers worden geplaatst zoals hieronder weergegeven, met jumpers op de middelste en linkerpennen.

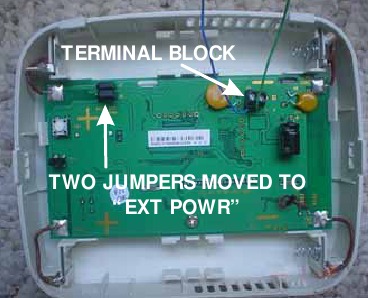

BEKRACHTIGDE AANSLUITING
OPMERKING: Voor een bekrachtigde aansluiting moeten de 2 jumpers worden geplaatst zoals hieronder weergegeven, met jumpers op de middelste en rechterpennen.

Montage Sensor/Deurmagneetinstallatie voor DD01E-kit

DD01E moet op het bovenste deurkozijn zo dicht mogelijk bij de deur in de horizontale positie worden gemonteerd.
Er moet een DT01E in de PTAC-unit worden geïnstalleerd om de DD01E te kunnen gebruiken.
Sla deze stappen over als u niet installeert.

1. Verwijder de bewegingssensor van de montageplaat door deze uit elkaar te trekken.
2. Monteer de achterplaat op de deurlijst direct boven de deur met behulp van de meegeleverde schroeven. (Plaats deze zo dat de OMHOOG-pijl naar boven wijst.) Monteer de DD01E zo laag mogelijk op het deurkozijn om zo dicht mogelijk bij het bewegende deel van de deur te zijn zonder de opening of sluiting van de deur te hinderen. Kies een locatie voor het monteren van de achterplaat die een goede dekking van de PIR biedt voor beweging in de kamer. Zorg ervoor dat de DD01E de normale opening en sluiting van de deur niet hindert.
   PLAATS DE BEWEGINGSSENSOR PAS OP ZIJN PLAATS NA HET BINDINGSPROCES.
   Zie Bindinginstructies.

3. Plaats twee (2) AA-batterijen (meegeleverd) in de achterkant van de thermostaat. De aansluitingen zijn gemarkeerd met " +" en " - " voor polariteit. Plaats GEEN batterijen in het apparaat totdat de magneetlocatie is geselecteerd om te testen.

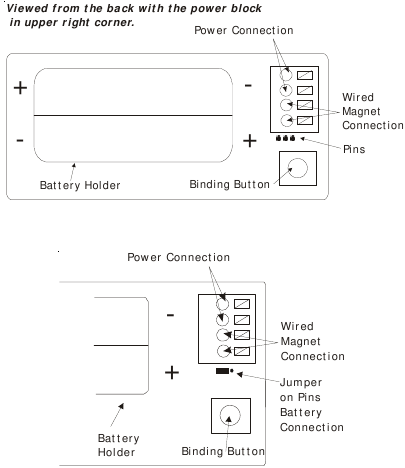

BEDRADE MAGNEET EN BEKRACHTIGDE DEURSENSOROPTIE

In gevallen waar er geen bovenste deurkozijn is, moet de sensor op de muur naast de deur worden gemonteerd. In deze gevallen kan een bedrade magneet (een ter plekke geleverde enkelpolige enkelvoudige bedrade magneet) worden verzonken of op het oppervlak worden gemonteerd en worden aangesloten op de deursensor. De magneet zal een verzonken magneet zijn met een bedrade schakelaar. De draden voor de sensor (20 gauge ter plekke geleverd) in de magneet moeten tijdens de bouw worden getrokken. Er worden twee draden van de deursensorlocatie naar de PTAC-unit getrokken; de overige twee draden worden van de magneetlocatie naar de sensorlocatie getrokken. De deursensor heeft vier (4) aansluitingen voor bedrade stroom en/of bedrade magneten. De twee (2) aansluitingen die zich het dichtst bij de bindingsknop bevinden, zijn voor de bedrade magneet en de bovenste twee (2) aansluitingen zijn voor bedrade stroom.
Leid de magneetdraden door de opening in het midden van de wandplaat van de deursensor.

MAGNEET AANSLUITEN
Gebruik een kleine schroevendraaier met rechte platte kop om op de aansluitknop te drukken om de aansluiting te openen, steek de draad in de aansluiting en laat de aansluitknop los. Steek één draad in elk van de twee (2) aansluitingen. Zie de afbeelding hieronder voor draadlocaties.

STROOMAANSLUITING
Als u de bedrade bekrachtigde optie voor de deursensor gebruikt, gebruikt u een kleine schroevendraaier met rechte platte kop om op de aansluitknop te drukken om de aansluiting te openen. Steek de draad in de aansluiting en laat de aansluitknop los. Steek één draad in elk van de twee (2) aansluitingen. Zie het volgende voor draadlocaties. Sluit de stroomdraden van de deursensor aan op de PTAC op de aansluitingen C & R. De kabelboomset PWHK01C is vereist voor deze aansluiting.

Opmerking: Voor een batterijaansluiting moet de jumper worden geplaatst zoals hierboven weergegeven

Opmerking: Voor een 24v bekrachtigde aansluiting moet de jumper worden geplaatst zoals hierboven weergegeven

Deurmagneetinstallatie

OPMERKING: Magneetbakken worden vanuit de fabriek verzonden met de magneten in positie A. De positie kan veranderen afhankelijk van de uitlijning van de deur en het deurkozijn.

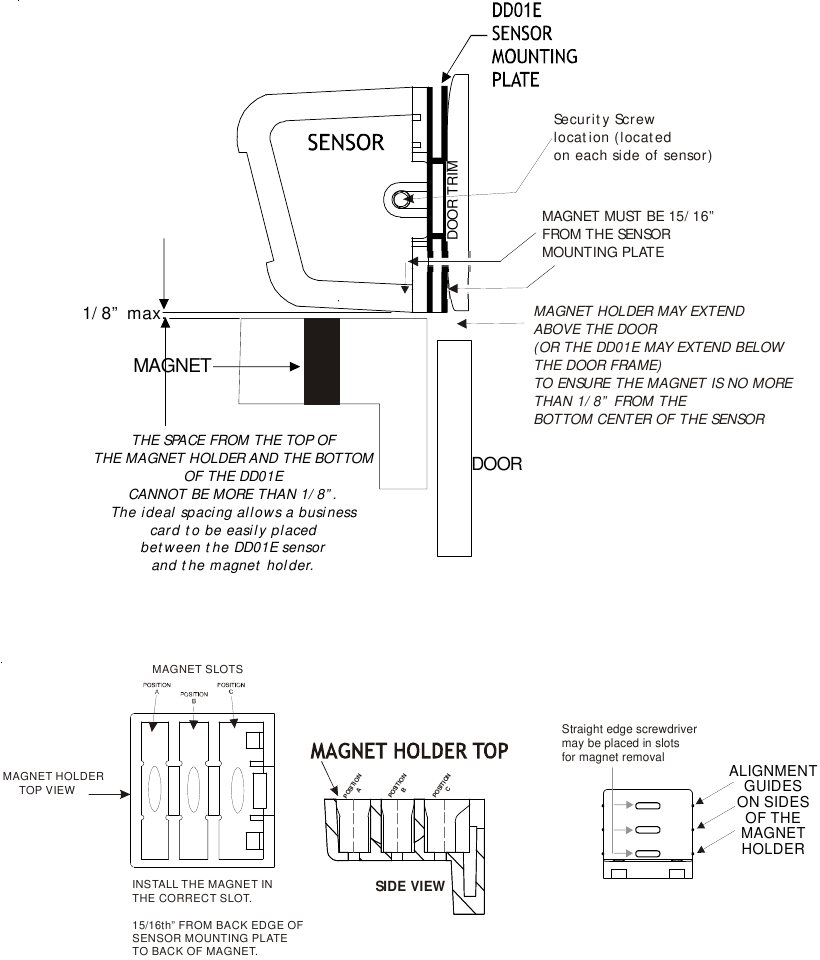

Monteer de deurmagneethouder op de voorkant van de deur waar deze zo dicht mogelijk bij de onderkant van de bewegingssensor zal zijn, maar niet meer dan 1/8" van het onderste midden van de bewegingssensor (DD01E) wanneer de deur gesloten is.
Selecteer de juiste sleuf in de magneethouder (er zijn drie sleuven) om 15/16" te verkrijgen van de achterkant van de sensor montageplaat tot het midden van de magneet. (Als u gemakkelijk een visitekaartje tussen de magneet en de DD01E-sensor kunt schuiven, is de unit verticaal correct geplaatst.) Zie de afbeelding hieronder voor de uitlijning van de magneet en de sensor.
Schroef deze vast met de meegeleverde 2 schroeven. Open en sluit de deur om er zeker van te zijn dat de magneethouder en de bewegingssensor de normale opening en sluiting van de deur niet hinderen. Zie de afbeeldingen hieronder.

Installeer GEEN batterijen totdat u klaar bent om de magneetlocatie te testen met DD01E.

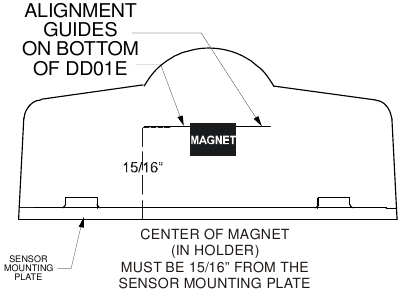

Selecteer een van de drie sleuven die de magneet 15/16" van de sensor montageplaat op het deurkozijn plaatst. Zie de volgende voorbeelden. Het deurkozijn en de deur zullen meestal niet uitgelijnd zijn. Plaats de houder op de deur en selecteer de sleuf die de magneet zo dicht mogelijk bij de 15/16" diepte van de achterkant van de DD01E montageplaat plaatst.

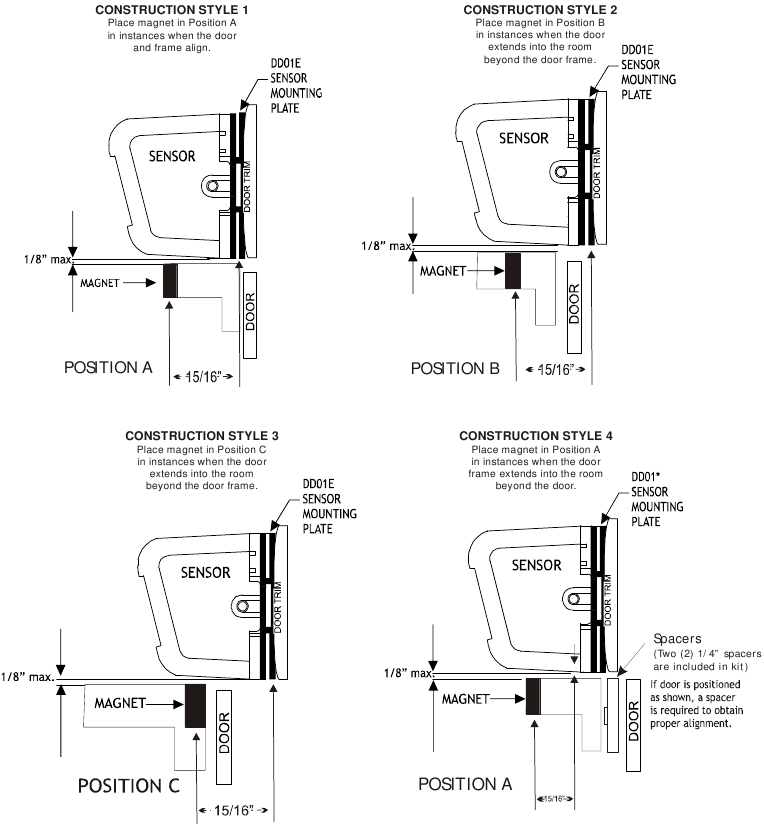

HIERONDER WORDT DE MAGNEET 15/16" VAN DE SENSOR MONTAGEPLAAT IN VERSCHILLENDE SLEUF POSITIES WEERGEGEVEN

OPMERKING: Twee (2) afstandhouders van 1/4" worden in deze kit meegeleverd voor gevallen waarin de deur achter de deurlijst is verzonken. Zie Constructiestijl 4 hierboven.

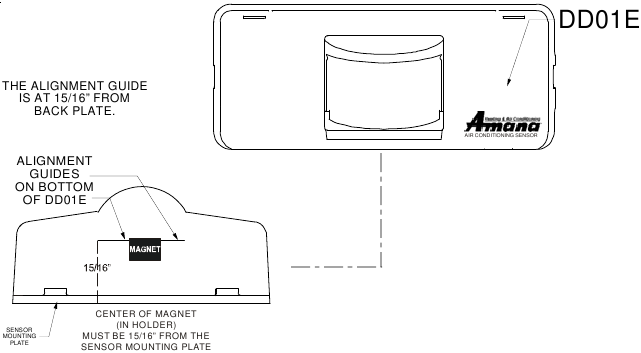

Er is een lijn aan de onderkant van de DD01E om te helpen bij het uitlijnen van de magneet op de juiste baklocatie.
Bovenstaande afbeeldingen zijn slechts voorbeelden. Meet altijd en plaats de magneet in de juiste sleuf om de benodigde 15/16" te verkrijgen tussen de magneet en de sensor montageplaat op het deurkozijn.

Indien correct geïnstalleerd, komt de middellijnmarkering aan de onderkant van de DD01E overeen met het midden van de lijn van de magneethouder die de magneet bevat. Kies magneetpositie A, B of C om de magneet 15/16" van de achterkant van de DD01E uit te lijnen.

Verificatie van de werking van de deursensor

OPMERKING: Probeer GEEN DD01E te binden, tenzij een correcte werking is gevalideerd.
Om te verifiëren of de deursensor correct is geïnstalleerd:

1. Plaats de batterijen in de DD01E en klik de sensor op de wandplaat.
2. Sluit de deur. Het groene lampje in de lens moet gaan branden. Open de deur en het groene lampje gaat uit. Herhaal deze stap meerdere keren om ervoor te zorgen dat de deursensor correct werkt.

De procedure moet binnen één minuut worden uitgevoerd. Indien niet binnen één minuut voltooid, verwijder dan de batterijen en herhaal stap 1 & 2.

Configuratie-instellingen

De PTAC-bediening configureert zichzelf automatisch om te werken met de wandthermostaat (DS01E-kit) indien geïnstalleerd en gebonden. De PTAC-bediening configureert zichzelf automatisch om de vooraf geconfigureerde energiebeheerroutine te activeren wanneer de DD01E is geïnstalleerd en gebonden aan de PTAC. Bovendien kunnen de setback-tijden en setback-temperaturen worden gewijzigd met behulp van de configuratie-instellingen. Als u het DP01* Front Desk Platform gebruikt, moet de PTAC-bediening worden geconfigureerd om het kamernummer te identificeren.

Standaard en DS01E-configuratie

Om de configuratiefunctiemodus te openen:
Druk op de omhoog en omlaag pijltjestoetsen en houd deze vast en druk snel tweemaal binnen een tijdsbestek van twee (2) seconden op de UIT toets. U ziet " - - " weergegeven. Zodra u zich in het configuratieprogramma bevindt, kunt u de HEAT-knop gebruiken om OMHOOG te gaan door de verschillende configuratie-instellingen of de COOL-knop om OMLAAG te gaan door de configuratie-instellingen. De + of - toetsen gaan omhoog of omlaag door de selecteerbare codes die u voor elke configuratie-instelling kunt wijzigen. Zorg ervoor dat u zich in de juiste configuratie-instelling bevindt voordat u op de + of - toets drukt, omdat u per ongeluk een instelling kunt wijzigen die u niet van plan was te wijzigen.
Het display wisselt af tussen het weergeven van de functiecode en de optiecode 0 (fabrieksinstelling). Druk één keer op de HEAT-knop om in de C1-modus te komen en vervolgens wisselt het display af tussen C1 en 0 - de fabrieksinstelling. Als een RF DS01* aan het apparaat is gebonden, wisselt het display af tussen C1 en rE. De onderste rechterpunt op het display knippert.

DP01A, DP01E of DL01E

Kamernummer invoeren

(Overslaan indien u geen gebruik maakt van het DP01* Front Desk Platform)

1. De PTAC-bediening kan worden ingesteld voor een 4-cijferig kamernummer. Om de eerste twee cijfers (verdieping) te selecteren, drukt u op de HEAT -knop totdat verschijnt, en drukt u vervolgens op de pijlen omhoogomlaag om de eerste twee cijfers te selecteren.
2. Om de laatste twee cijfers van het kamernummer te selecteren, drukt u op de HEAT -knop totdat verschijnt, en drukt u vervolgens op de pijlen omhoog en omlaag om de laatste 2 cijfers van het kamernummer te selecteren.
   Bijvoorbeeld voor kamer "201", drukt u op de HEAT -knop totdat verschijnt, en drukt u vervolgens op de pijl omhoog omlaag om "02" te selecteren: .
   Om vervolgens de laatste twee cijfers van het kamernummer te selecteren, drukt u op de HEAT -knop totdat verschijnt, en drukt u vervolgens op de pijlen omhoog en omlaag om "01" te selecteren: .
3. Als een kamer meer dan één unit bevat (een suite), moet er ook een achtervoegsel worden ingevoerd om aan te geven welke unit zich in de hoofdkamer bevindt en welke unit(s) zich in de slaapkamer(s) bevindt/bevinden. De hoofdunit MOET ALTIJD het achtervoegsel 01 hebben en de slaves een achtervoegsel of 02, 03, enz. Om het kamernummerachtervoegsel te selecteren, terwijl u zich nog in de configuratiemodus bevindt, drukt u op de HEAT -knop totdat verschijnt. Druk vervolgens op de pijlen omhoog en omlaag om het kamernummerachtervoegsel te selecteren. Voorbeeld: Voor de unit die de belangrijkste leefruimte in kamer 224 bedient, drukt u op de HEAT -knop totdat verschijnt en drukt u vervolgens op de pijlen omhoog en omlaag om te selecteren ( verschijnt in het display). Aangezien de standaard fabrieksinstelling is voor configuratiecode , is het mogelijk niet nodig om het achtervoegsel voor de hoofdkamer te configureren.
   Voor de slaapkamerunit die zich het dichtst bij de hoofdkamer in kamer 224 bevindt, drukt u op de pijlen omhoog en omlaag om 01 te selecteren ( verschijnt in het display). Druk op de -knop om de configuratiemodus te verlaten.
4. Als een pand kamers identificeert aan de hand van een alfabetisch teken (zoals WINGS), moet er ook een voorvoegsel worden ingevoerd om kamernummers te identificeren (voorbeeld: A-115). Om het kamernummervoorvoegsel te selecteren, terwijl u zich nog in de configuratiemodus bevindt, drukt u op de HEAT -knop totdat verschijnt. Druk vervolgens op de pijlen omhoog en omlaag om het kamernummervoorvoegsel te selecteren. Neem contact op met de fabrikant om het voorvoegsel als de juiste letter op het platform weer te geven.

Binding van RF-apparaten

ZORG ERVOOR DAT ER NIET TWEE GROEPEN MENSEN TEGELIJKERTIJD UNITS BINDEN IN HET PAND. RADIOFREQUENTIE (RF) GAAT DOOR MUREN EN TOT 120 METER.

Als draadloos platform DP01*, DP01E of DL01E wordt gebruikt, MOETEN kamernummers WORDEN GECONFIGUREERD in de besturingsprint voordat draadloze apparaten worden gebonden.

PROBEER NIET MEER DAN ÉÉN KAMER TEGELIJKERTIJD TE BINDEN IN HETZELFDE PAND!!!
RF ZENDT DOOR MUREN.
De draadloze apparaten (DS01E en/of DD01E moeten worden gebonden aan de PTAC DT01E-bediening voor een goede communicatie in de kamer. Zorg ervoor dat de unit is ingeschakeld, maar in de UIT-stand staat.
OPMERKING: Zowel de DS01E als de DD01E moeten tijdens dezelfde "leer"-bewerking aan de PTAC-unit worden gebonden.
Als u één apparaat opnieuw moet binden, moet u beide apparaten opnieuw binden tijdens dezelfde leermodusgebeurtenis.
Alles moet tegelijkertijd worden gebonden.

1. Houd de OFF-knop op de PTAC ingedrukt totdat verschijnt.
2. Druk op de witte voelbare knop aan de achterkant van de DS01*-thermostaat en laat deze onmiddellijk los. zou nu moeten worden weergegeven op het PTAC LED-display. Als niet binnen 1-2 seconden op het display wordt weergegeven, drukt u nogmaals op de witte knop en laat u deze los. Sla deze stap over als er geen thermostaat is.
3. Druk op de witte voelbare knop aan de achterkant van de DD01*-bewegingssensor en laat deze onmiddellijk los. of zou nu moeten worden weergegeven op het PTAC LED-display.
   Als of niet binnen 1-2 seconden op het display wordt weergegeven, drukt u nogmaals op de witte knop en laat u deze los.
   OPMERKING: Als zowel een DD01* als een DS01* worden gebonden, toont het display .

Overslaan als er geen bewegingssensor is.

4. Druk op "OFF" (UIT) op het PTAC-touchpad om de bindingsreeks te verlaten.
5. Schuif de bovenkant van de thermostaat naar beneden op de muurplaat en klik deze vervolgens op zijn plaats.
6. Optionele veiligheidsschroeven kunnen worden gebruikt in de onderste hoeken van de thermostaat.

7. Klik de bewegingssensor op de montageplaat van de bewegingssensor.
8. Optionele veiligheidsschroeven kunnen aan de rechter- en linkerzijde van de sensor worden geïnstalleerd.
9. Als u wilt afwijken van de standaard fabrieksinstellingen, configureert u het apparaat of de apparaten die zijn gebonden. Zie de volgende sectie voor configuratiekeuzes.

OPMERKING: Als een draadloos apparaat wordt vervangen of toegevoegd, moeten alle apparaten (inclusief de apparaten die eerder zijn gebonden) aan de unit worden gebonden/opnieuw worden gebonden. Zie de bovenstaande aanwijzingen.

CONFIGURATIE-INSTELLINGEN

Neem contact op met de fabrikant voor meer configuratieopties

Terugvaltemperaturen - DD01E

De DD01* en de DigiSmart™ -regelaar kunnen worden geprogrammeerd voor 3 verschillende tijden om temperatuurterugval te activeren. De huidige standaard fabrieksinstelling voor temperatuurterugval in softwareversie v2.5 * is: 2º vanaf het instelpunt in 30 minuten, 3º in één (1) uur en 6º in drie (3) uur. Voor elke tijd kunt u een terugvaltemperatuur selecteren. De hoeveelheid terugval is het aantal graden dat de regelaar zal werken vanaf de instelling van de gast in graden F. Als een wijziging van de standaard fabrieksinstellingen gewenst is, gebruikt u de volgende instructies.
OPMERKING: Wanneer u voor het eerst de configuratiemodus opent en "- -" ziet, hebt u versie 2.5 of hoger.
U kunt de softwareversie controleren door te beginnen met het apparaat in de OFF-stand en, terwijl u de knoppen "+" en "-" ingedrukt houdt, dubbelklikt u op de COOL-knop en laat u vervolgens de FAN-knop los en drukt u erop binnen één seconde. Het display van het apparaat scrollt door alle thermistortemperaturen en het laatste item dat wordt weergegeven, is CS (huidige software) en u ziet 25 voor v2.5.
*Andere softwareversies kunnen andere standaard terugvalinstellingen hebben. Neem contact op met uw PTAC-vertegenwoordiger om de standaard fabrieksinstellingen te bepalen.

GEBRUIK VAN TERUGVALTEMPERATUREN
GEBRUIK GEEN BEWEGINGSDETECTIE-TERUGVALTEMPERATUREN IN KAMERS WAAR BEPERKTE PERSONEN OF DIEREN DE REGELAARINSTELLING NIET KUNNEN WIJZIGEN.
EEN ONBEHEERDE AIRCONDITIONER MET EXTREME TERUGVAL KAN LEIDEN TOT ONGEWENSTE OF ONGEZONDE TEMPERATUREN IN DE GECONDITIONEERDE RUIMTE, WAT KAN LEIDEN TOT ONDERVERWARMING, ONDERKOELING OF DE DOOD VAN PERSONEN OF DIEREN.

1. Om de eerste onbezette terugvaltemperatuur te selecteren, drukt u op de HEAT -toets totdat functiecode verschijnt. Om naar een eerder bekeken functiecode te scrollen, drukt u op de COOL -toets.
   Zodra u naar de -functie hebt gescrold, drukt u op de pijl omhoog of omlaag om naar de gewenste eerste onbezette terugvaltemperatuur te scrollen. Koelvoorbeeld: 72° (instelpunt gast) + 2° (terugvaltemperatuur) = 74° (operationeel instelpunt).
2. Druk op de HEAT -toets om naar de eerste onbezette terugvaltijd te scrollen. De eerste onbezette terugvaltijd is de tijd tussen het moment waarop de regelaar vaststelt dat de kamer niet bezet is en het moment waarop de regelaar de operationele instelpunttemperatuur terugzet. De stappen zijn in uren (.1 = 6 minuten, .5 = 30 minuten, 1 = 1 uur, enz.). Druk op de pijl omhoog of omlaag naar de gewenste eerste onbezette terugvaltijd.
3. Om de tweede onbezette terugvaltemperatuur te selecteren, drukt u op de HEAT -toets totdat verschijnt. Druk op de pijl omhoog of omlaag naar de gewenste tweede onbezette terugvaltemperatuur.
   Koelvoorbeeld: 72° (instelpunt gast) + 4° (terugvaltemperatuur) = 76° (operationeel instelpunt).
4. Druk op de HEAT -toets om naar de tweede onbezette terugvaltijd te scrollen. Druk op de pijl omhoog of omlaag naar de gewenste tweede onbezette terugvaltijd. Voorbeeld: Het operationele instelpunt zou 76° zijn in plaats van 72°, één uur (1,0 uur) nadat de gast de kamer heeft verlaten.
5. Druk op de HEAT -toets om naar de derde onbezette terugvaltemperatuur te scrollen. Druk op de pijl omhoog of omlaag naar de gewenste derde onbezette terugvaltemperatuur.
6. Druk op de HEAT -toets om naar de derde onbezette terugvaltijd te scrollen. Druk op de pijl omhoog of omlaag naar de gewenste derde onbezette terugvaltijd.
7. Om de configuratiemodus te verlaten:
   Druk op de OFF -toets.
   OPMERKING: De configuratiefunctiemodus wordt ook automatisch afgesloten als er gedurende een periode van twee (2) minuten geen toetsen worden ingedrukt.

De wijzigingen die in de configuratiemodus zijn aangebracht, zijn nu van kracht.
OPMERKING: Er zijn extra codes aanwezig en kunnen worden geopend in dit menu. Neem contact op met de fabrikant voor meer informatie.

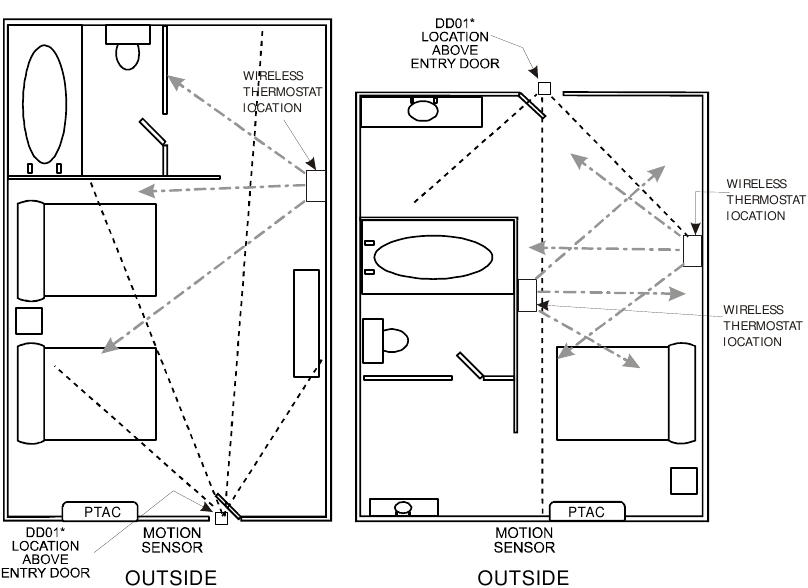

Voorgestelde locaties voor draadloze thermostaten in typische kamerindelingen

Selecteer een montagelocatie voor de thermostaat op ongeveer anderhalve meter boven de vloer, aan een binnenmuur, buiten direct zonlicht, uit de buurt van bronnen van stralingswarmte (lampen, open haarden, verwarmings- en airconditioningapparatuur, enz.), uit de buurt van ramen of deuren naar buiten en vermijd gebieden met een slechte luchtcirculatie. Zorg ervoor dat de locatie zich buiten het pad van voetgangersverkeer bevindt, waar iemand per ongeluk tegen de thermostaten kan stoten en het apparaat kan beschadigen.
OPMERKING: Richt vanwege de bewegingssensor in de thermostaat niet op een raam.

LEES VOORDAT U MET DE INSTALLATIE BEGINT DE BELANGRIJKE OPMERKINGEN HIERONDER:

• Als apparaten van stroom moeten worden voorzien, moet de bedrading die in het veld wordt geïnstalleerd, van de thermostaatlocatie naar de apparaatlocatie en van de deursensorlocatie naar de PTAC-locatie en van de bedrade magneet naar de sensorlocatie worden geleid.
• Als de draadloze platforms DP01G, DP01E of DL01E worden gebruikt, MOETEN kamernummers WORDEN GECONFIGUREERD in de printplaat voordat draadloze apparaten worden gekoppeld.
• Alle apparaten moeten een DT01G-antenne hebben om draadloze apparaten correct te laten communiceren.
  Installatievolgorde:
  1. Monteer de randapparatuur
  2. Controleer de werking van de deursensor
  3. Programmeer kamernummers
  4. Koppel randapparatuur
  5. Bevestig randapparatuur opnieuw aan hun gemonteerde achterplaten
  6. Installeer optionele veiligheidsschroeven
• Installatie en video's zijn beschikbaar op onze website op www.amana-ptac.com.
• Gebruik slechts één DD01E passieve infrarood bewegingssensor (PIR) deurschakelaarcombinatieapparaat en/of één DS01E op één Digi Smart™ PTAC-eenheid.

Goodman Company, L. P.
5151 San Felipe, Suite 500
Houst on, TX 77056
www.amana-ptac.com
