ROGUE ECHO Handleiding

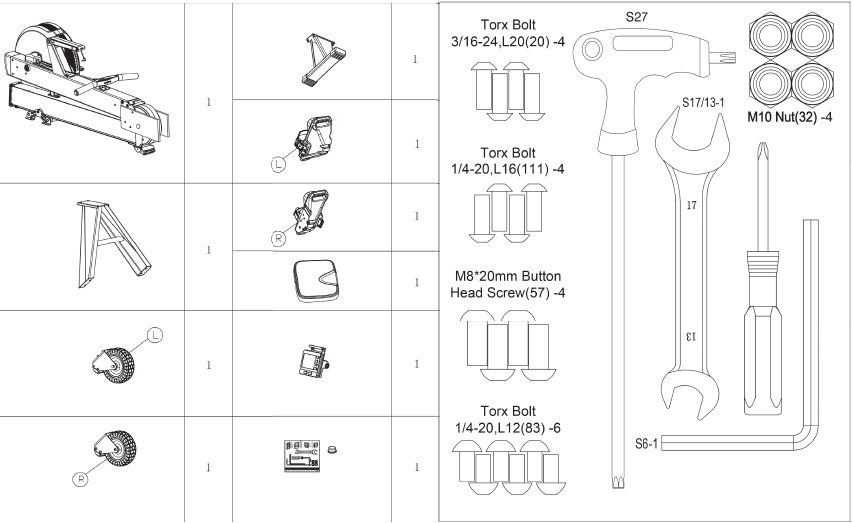

GEBRUIKTE ONDERDELEN EN GEREEDSCHAPPEN

MONTAGE

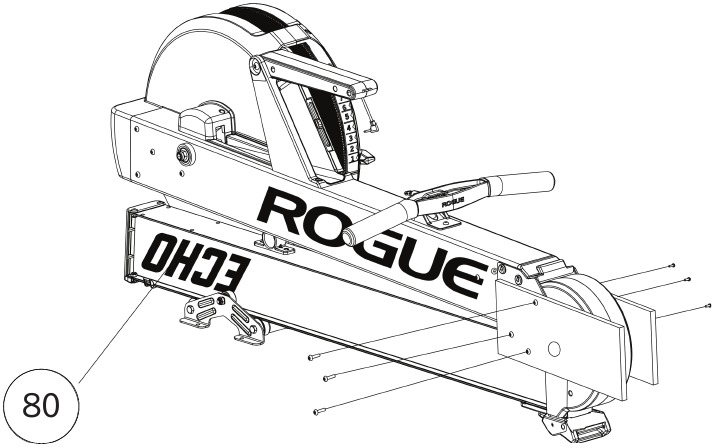

1. • HAAL HET FRAME (80) ERAF
   • GEBRUIK DE SLEUTEL (S27) IN DE HARDWARESET OM DE 6 SCHROEVEN OP DE BESCHERMPLAAT TE VERWIJDEREN

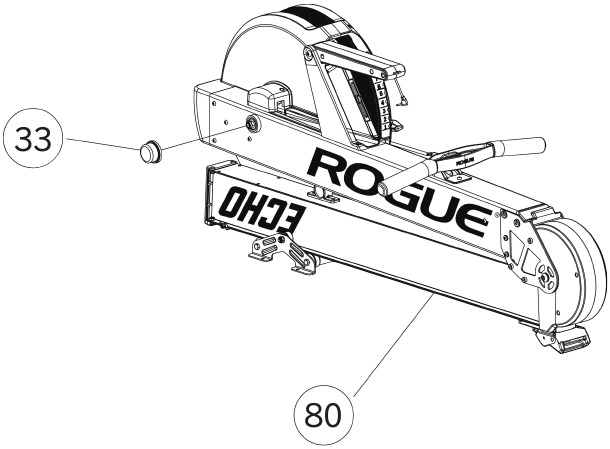

2. Monteer de eindkap (33) op het frame (80)

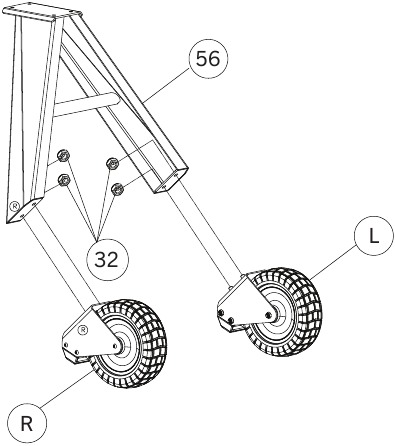

3. Bevestig de gazonbandwielen (L) en (R) op de voorvoetbuis (56) met behulp van M10-zeskantmoeren (32)

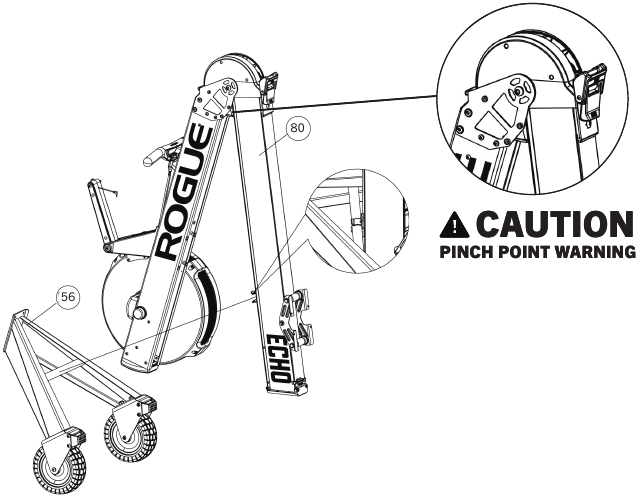

4. 1. • SPREID DE ROEIER 30 CM UIT ELKAAR
      • PLAATS DE RONDE DWARSSTANG VAN DE BEENCONSTRUCTIE (56) IN DE PLASTIC ONTVANGERVOET (80)
      • DUW DE ROEIER TERUG NAAR ELKAAR TOTDAT U DE BOUTGATEN VAN DE POTEN ZIET OVEREENKOMEN MET DE SCHROEFDRAADGATEN VAN DE BASIS
        * AANBEVOLEN OM TWEE PERSONEN TE GEBRUIKEN VOOR DEZE STAP

   2. • ZET HET FRAME RECHTOP

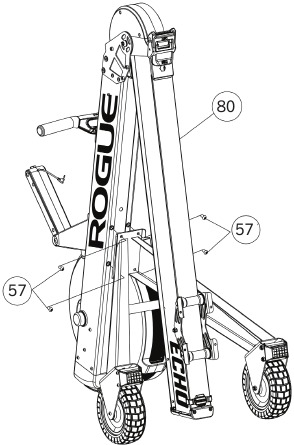

      • GEBRUIK DE M8 * 20 (57) ZESKANTBOUT OM DE VOORVOETBUIS AAN HET FRAME (80) TE BEVESTIGEN

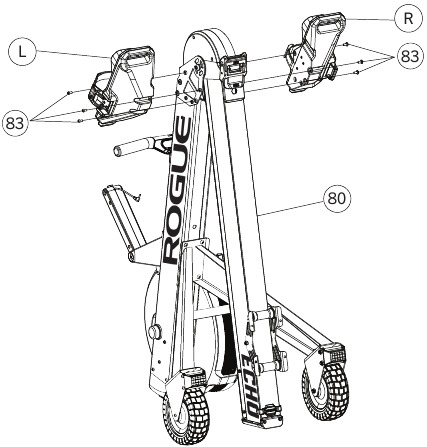

5. Bevestig de linker (L) en rechter (R) voetpedaalconstructies aan het frame (80) met behulp van een 1/4-20 schroef met volledige schroefdraad (83) (verzonken schroef)

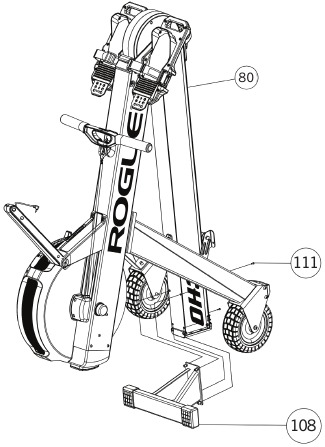

6. • BEVESTIG DE ACHTERSTE VOETBUIS (108) AAN HET FRAME (80) MET 1/4-20 X16 MM SCHROEVEN MET INBUSKOP (111)
   • VERGRENDEL HET MET SLEUTEL (S27)

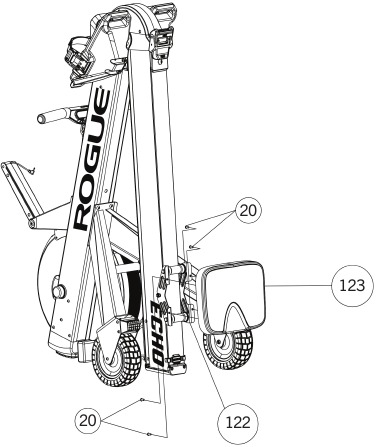

7. • BEVESTIG HET ZITKUSSEN (123) AAN DE ZITBEUGEL (122) MET BEHULP VAN EEN 20 MM SCHROEF MET VOLLEDIGE SCHROEFDRAAD (20) (3/16-24)
   • ZIE DE AFBEELDING VOOR DE JUISTE UITLIJNING VAN DE ZITTING (123)

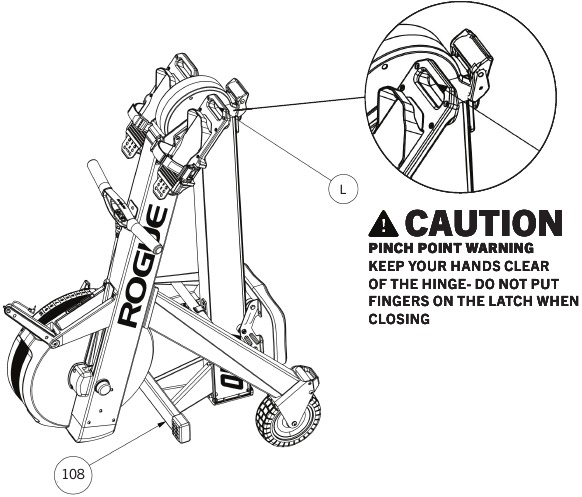

8. • HOUD DE BAND MET UW VOET VAST BIJ HET UITKLAPPEN VAN HET APPARAAT DOOR DE ACHTERSTE HOOFDFRAMECONSTRUCTIE TE SCHEIDEN VAN DE VOORSTE VOETBUISCONSTRUCTIE
   • HORIZONTAAL PLAATSEN

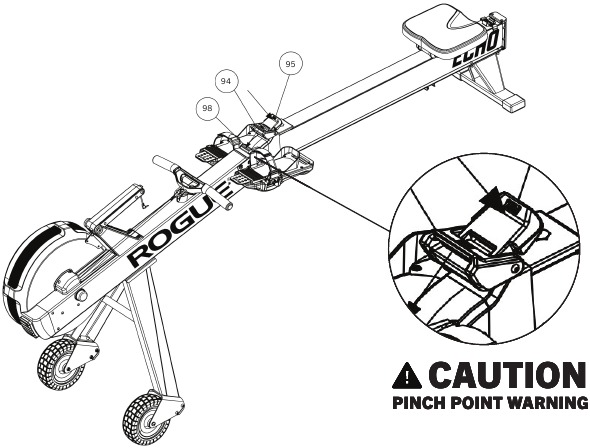

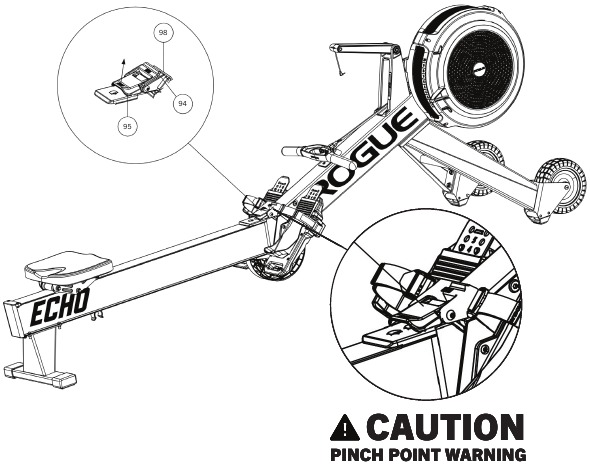

9. • TIL EERST DE GRENDELHENDEL (94) HELEMAAL NAAR VOREN TOTDAT DEZE VASTKLIKT OP DE HAAK (98)
   • TREK DE HENDEL (94) TERUG OMLAAG EN DUW HEM STEVIG DICHT.

10. TIL DE ACHTERSTE GRENDEL (95) MET DE HAND OMHOOG, WAARDOOR DE HELE GESP LOSKOMT, WAARDOOR DE VOOR- EN ACHTERKANT KUNNEN WORDEN OPGEKLAPT

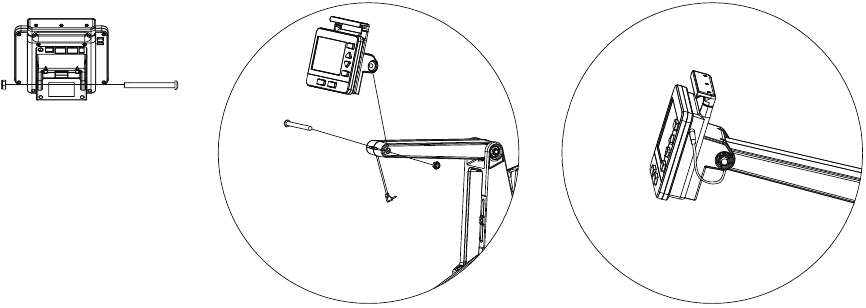

11. • INSTALLEER DE BATTERIJEN VOORDAT U DE CONSOLE MONTEERT MET DE ROEIER
    • VERWIJDER DE SCHROEVEN EN MOEREN VAN DE CONSOLE EN INSTALLEER DE CONSOLE OP DE ROEIER
    • ZORG ERVOOR DAT HET LIPJE OP DE ROEIER IN DE GEBOGEN ZAK VAN DE CONSOLE GAAT
    • ZORG ERVOOR DAT DE DRAAD NIET KLEM KAN KOMEN TE ZITTEN
      *ALS DE DRAAD KLEM KAN KOMEN TE ZITTEN, ZIT HET ROEIERLIPJE NIET IN DE GEBOGEN ZAK
    • DRAAI DE SCHROEVEN VAST MET EEN SLEUTEL (S27)
    • PLAATS DE SIGNAALDRAAD IN DE CONSOLE.

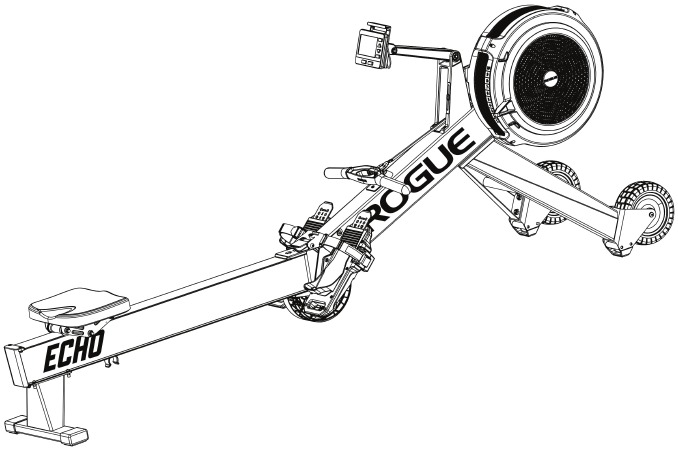

12. • CONTROLEER OF DE ROEIER STABIEL IS EN CORRECT WERKT
    • ROE EERST RUSTIG OM DE WERKING TE BEVESTIGEN
