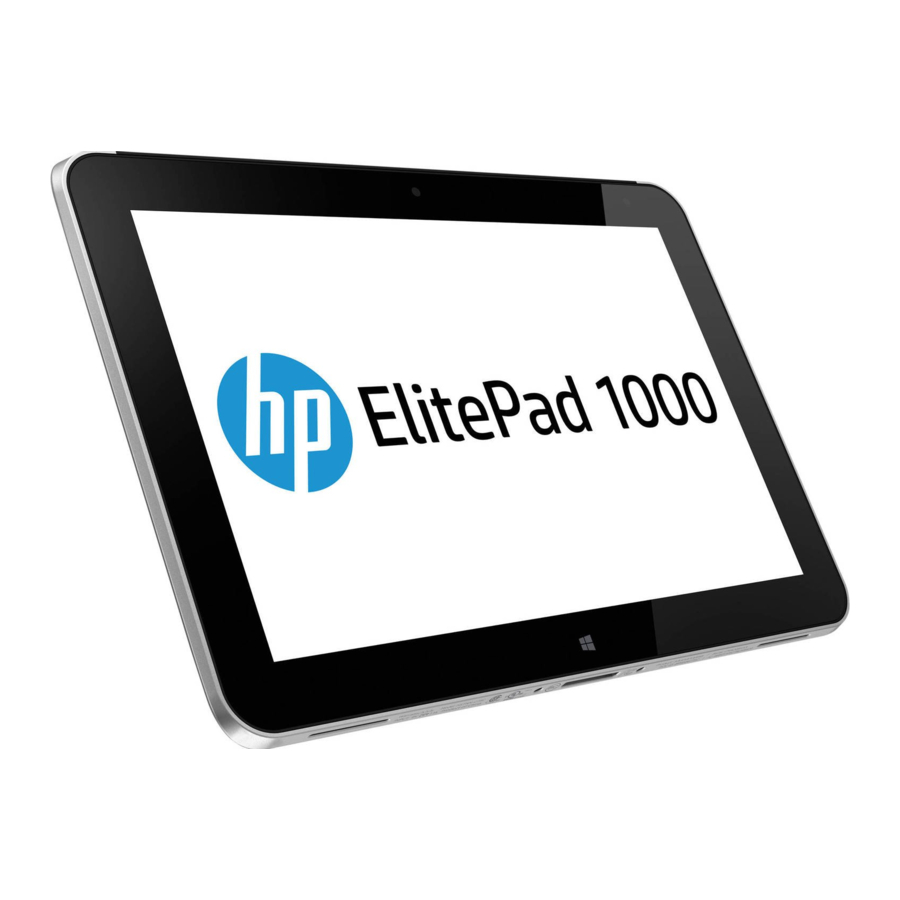

HP ElitePad 1000 G2 Ontmantelingsinstructies

Onderdelen die een selectieve behandeling vereisen

1. De hieronder vermelde onderdelen zijn geclassificeerd als onderdelen die een selectieve behandeling vereisen.
2. Voer de hoeveelheid onderdelen in het product die een selectieve behandeling vereisen in de rechterkolom in, indien van toepassing.

Benodigde gereedschappen

Geef een overzicht van het type en de grootte van de gereedschappen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Productontmantelingsproces

Geef een overzicht van de basisstappen die doorgaans moeten worden gevolgd om componenten en materialen te verwijderen die een selectieve behandeling vereisen:

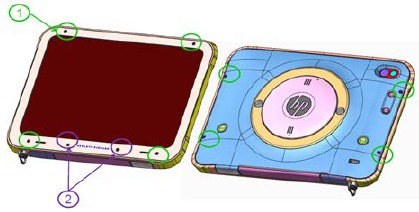

1. << SuperJacket ontmantelingsmethode >>
   1. Verwijder de schroef en verwijder de voorste en achterste klep

   2. Verwijder Slate(Astro2)

2. << Astro2 ontmanteling >>

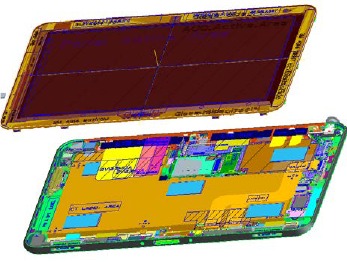

   1. Verwijder de bumperringsubassemblage.

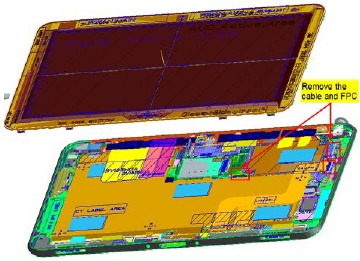

   2. Verwijder de batterijkabel, EDP FPC & T/S FPC

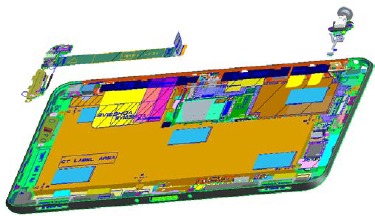

   3. Verwijder de stroomprintplaat, audio-printplaat en stroom-FPC

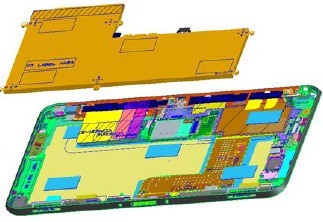

   4. Verwijder de batterij

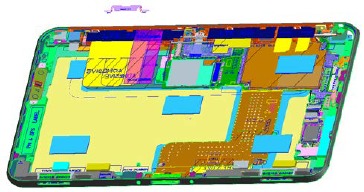

   5. Verwijder de steunbeugel voor dockingstation

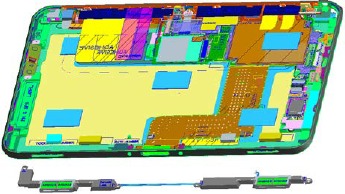

   6. Verwijder de luidsprekermodule

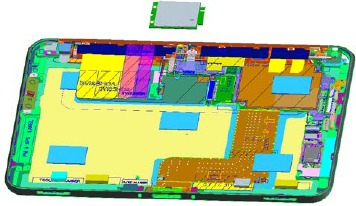

   7. Verwijder de WWAN-module & GPS-module

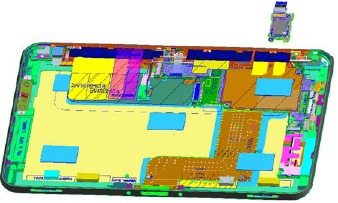

   8. Verwijder de WLAN-module

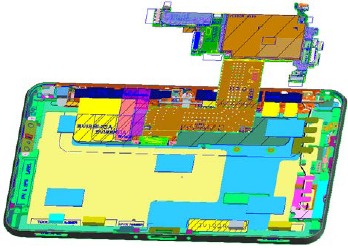

   9. Verwijder de MB Assy

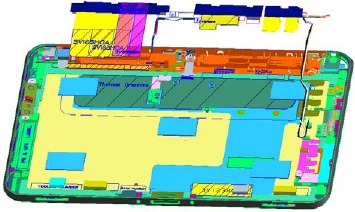

   10. Verwijder de WLAN-antenne & WWAN Main/Aux-antenne

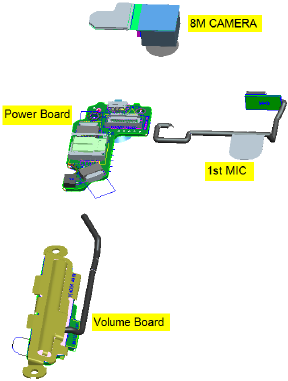

   11. Verdeel de voedingsprintplaat (verwijder de 1e microfoon, 8M-camera, volumeprintplaat)

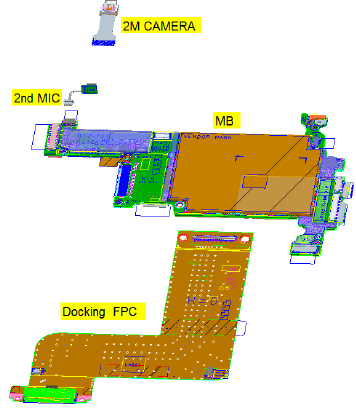

   12. Verdeel de MB-assemblage (verwijder docking-FPC, 2e microfoon, 2M-CAMERA)

3. << Tank-demontage >>
   1. Verwijder de batterij - 4 schroeven in de buurt van de rand die het dichtst bij de poortrand ligt.
   2. Verwijder alle voetjes en het voorpaneel door te wrikken of te trekken om de flexibele kunststof houders los te maken.

   3. Verwijder 6 schroeven van de bovenkant van het bovenste stuk plastic (SJ671-40001). 2 bevinden zich aan de bovenrand, 4 bevinden zich aan de onderkant in de buurt van de uitbreidingspoorten. Er zitten ook 4 schroeven door de onderkant (2 aan elke korte rand). Er is lijm, dus trek gewoon totdat het bovenste stuk loslaat.
   4. Snijd of prik met een schroevendraaier en verwijder de plastic film achter de batterij. Deze is bevestigd met lijm en moet worden verwijderd om de schroeven te onthullen die aan de middelste en achterste plastic stukken zijn bevestigd.
   5. Het middelste plastic stuk heeft 8 schroeven om te verwijderen, 4 aan elke lange rand en 1 aan elke korte rand.
   6. Verwijder 6 schroeven van het kleine L-vormige plastic (SJ671-40012).

   7. Verwijder 6 schroeven van het bijna ronde stuk in het midden (SJ671-40010).

   8. Er bevinden zich meerdere kleine PCB's tussen de middelste en achterste plastic stukken. Platte kabels en koperen afscherming kunnen naar behoefte worden verwijderd door aan de tape te trekken en te trekken.
   9. Aan SJ674-40010 zijn verschillende stukken bevestigd om te seataten. Draai aan de ronde SD-kaartafdekking om deze te verwijderen.
   10. Nadat SJ674-40010 van het achterpaneel is gescheiden, moet de metalen ring eraf vallen
   11. Verwijder nylon veren
   12. Verwijder al het glas, zacht plastic met een plectrum of vergelijkbaar gereedschap.
   13. Verwijder alle metalen schroefhouders en metaal bevestigd aan de dubbelzijdige tape met een plectrum of vergelijkbaar gereedschap.

Optionele afbeelding. Als het demontageproces complex is, voegt u hieronder een grafische afbeelding toe om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties identificeren).
