3M Edge handleiding

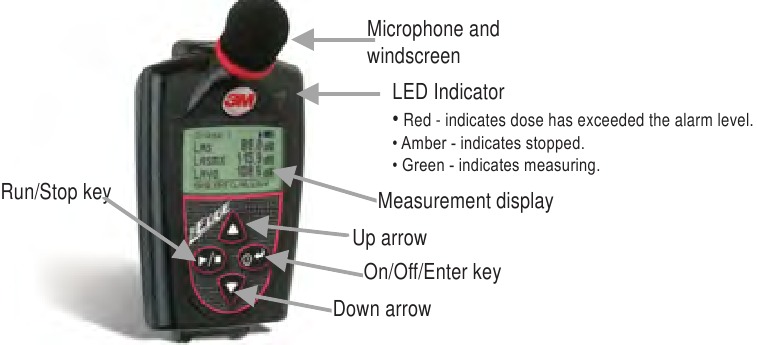

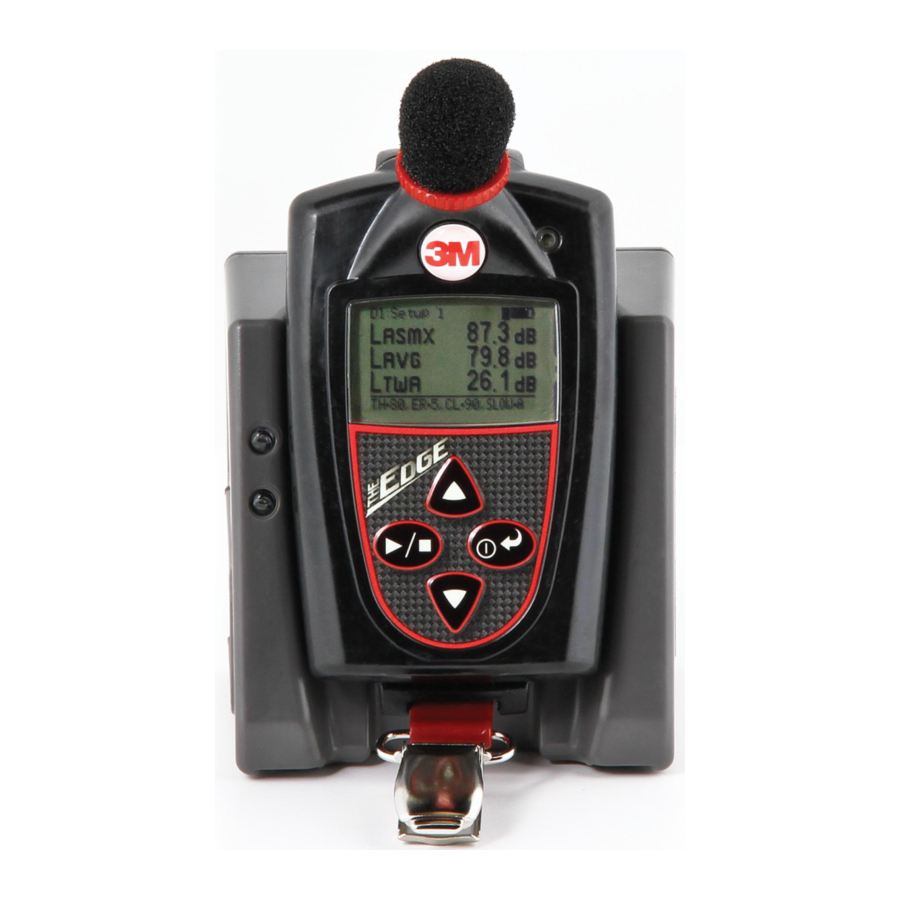

Edge-display en -toetsenbord

Inschakelen

1. Schakel de Edge in door op de -toets te drukken en deze los te laten.

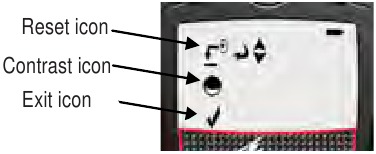

Resetten

Resetten (of het wissen van de gegevens) wordt uitgevoerd door gebruik te maken van de 3M^TM Detection Management Software DMS bij het downloaden of instellen van parameters. Een andere optie is vanuit het snelkoppelingsmenu voor resetten van de Edge.

Om te resetten vanaf het toetsenbord, zorgt u ervoor dat de Edge is uitgeschakeld en voert u vervolgens de volgende stappen uit:

1. Druk op de -toets.
2. Houd de - en -toetsen ingedrukt wanneer het opstartscherm verschijnt. Het snelkoppelingsmenu verschijnt (zie hieronder).

3. Druk op de pijl-omhoog tot het reseticoon is geselecteerd.
4. Houd de -toets ingedrukt tot aangegeven wordt dat de bestanden zijn verwijderd.
   • Een aftelling van 3, 2, 1 en een gearceerde balk geven een reset aan.
5. Om af te sluiten, drukt u op de pijl-omlaag tot het -icoon is geselecteerd. Druk op de -toets.

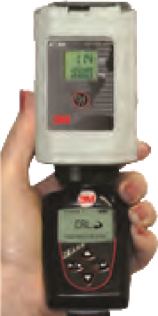

Kalibreren

Een kalibratie kan voor en/of na een dosimetrietest worden uitgevoerd.

1. Verwijder de windkap terwijl de Edge is ingeschakeld en gestopt.
2. Schuif de Edge in de opening van de kalibrator en zorg ervoor dat de adapterring in de kalibrator is geplaatst.
3. Schakel de kalibrator in. Stel de kalibrator in op 114 dB en 1000 Hz (indien van toepassing).

4. "CAL" knippert op het Edge-display, waarmee automatisch het kalibratiescherm wordt gedetecteerd.
5. Druk op de-toets om het kalibratiescherm te activeren.
6. Om de kalibratiewaarde op het scherm aan te passen, drukt u herhaaldelijk op de pijlen omhoog/omlaag om 114,0 dB te bereiken.
7. Druk op de-toets om af te sluiten.

Gegevens bekijken en/of navigeren

1. Druk op de pijlen omhoog/omlaag om door de metingen en parameters te navigeren.

De Edge instellen

Alle Edge-parameters worden ingesteld via 3M^TM Detection Management Software DMS in het Instrument Communication-paneel of de -knop in het DMS-startscherm.

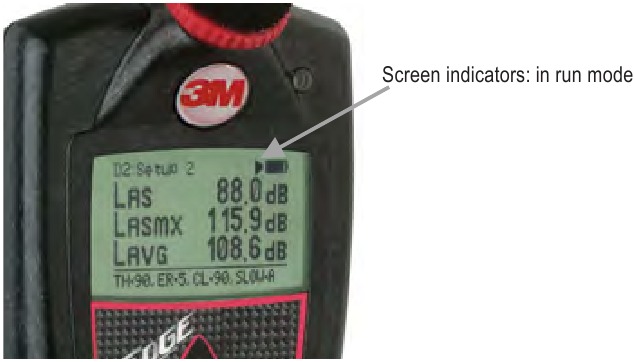

Een onderzoek uitvoeren

1. Zodra de Edge is ingeschakeld, houdt u de -knop ingedrukt.
   • Een aftelling van 3, 2, 1 verschijnt. Vervolgens verschijnt er een run-indicator boven aan het display. Ook knippert de LED groen, tenzij dit is uitgeschakeld in de DMS via het heartbeat-veld.


Een onderzoek beëindigen

1. Terwijl u een onderzoek uitvoert, houdt u de run/stop -knop ingedrukt.
   • Een aftelling van 3, 2, 1 verschijnt en de indicator verschijnt boven aan het display.

Uitschakelen

1. Houd de aan/uit-toets ingedrukt voor het aftellen.

Opladen

Wanneer de batterij volledig leeg is, duurt het ongeveer 3 tot 4 uur om uw Edge op te laden.

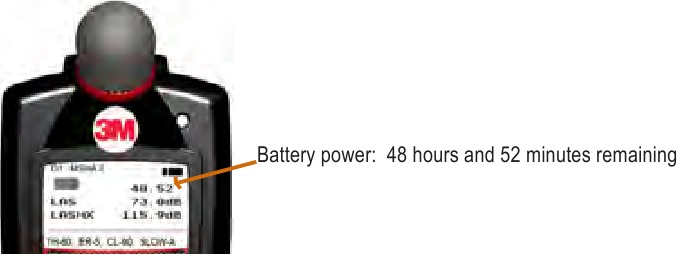

Tip: om snel de resterende batterijduur op de Edge te controleren, drukt u op de pijltoets omhoog/omlaag om het batterijvermogensymbool en de uren op het display te bekijken. (Raadpleeg de gebruikershandleiding voor het aanpassen van het display als het niet verschijnt.)

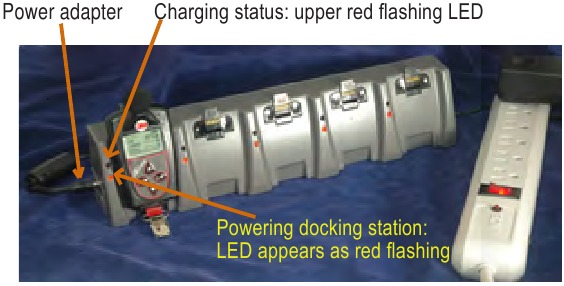

1. Om op te laden, sluit u de voedingsadapter aan op de EdgeDock.
   • De onderste led van de EdgeDock brandt continu oranje wanneer deze is ingeschakeld.
2. Schuif de Edge omlaag op de haak van de EdgeDock tot deze vastklikt. Deze moet volledig zijn geplaatst.
   • De bovenste led knippert rood tijdens het opladen of brandt continu groen wanneer deze volledig is opgeladen.

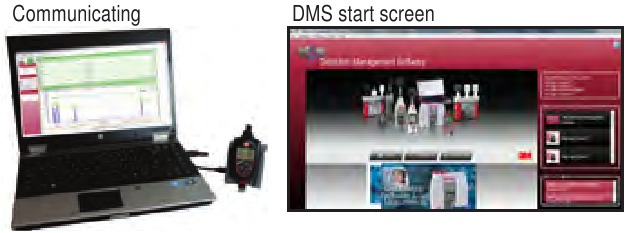

Gegevens en DMS downloaden

1. Om met DMS en de Edge te communiceren, schakelt u de Edge in en sluit u de USB-kabel van de Edge aan op de pc. Open vervolgens 3M^TM Detection Management Software DMS.


2. Klik op de -knop. Het instrumentcommunicatiepaneel verschijnt. Selecteer het Edge-instrument en -model uit de dosimetriefamilie.
3. Klik op de selectievakjes Edge(s) in het gedeelte EdgeDock-5 en selecteer vervolgens de -knop.
   • DMS geeft aan dat het downloaden is voltooid. Selecteer het tabblad Data Finder om uw gegevens te bekijken (indien niet automatisch geselecteerd).

Vergrendelen/ontgrendelen

1. Schakel de dosimeter in en druk op de-knop om de meting te starten.
2. Om de vergrendeling in te schakelen, drukt u op de-knop. Druk vervolgens drie keer achter elkaar binnen intervallen van één seconde.
3. Om te ontgrendelen, drukt u binnen intervallen van één seconde op de -knop en drukt u vervolgens op de -knop.

Algemene termen voor geluidsdosimeters

Criterion Level (CL) - uitgedrukt in decibel (dB), is dit het maximaal toelaatbare geaccumuleerde geluidsniveau dat resulteert in 100% dosis. Regionale geluidsnormen specificeren het criteriumniveau.

Dosis - uitgedrukt in procenten, is dit het percentage van de maximale blootstelling dat zich heeft opgehoopt gedurende de looptijd. 100% is de maximaal toelaatbare blootstelling. 100% dosis treedt op bij een gemiddeld geluidsniveau dat gelijk is aan het criteriumniveau gedurende een periode van 8 uur.

Exchange Rate (Doubling Rate) (ER)- het decibelniveau dat de geluidsblootstelling zou verdubbelen of halveren. Met een 3 dB-wisselkoers verdubbelt bijvoorbeeld de geluidsblootstelling bij elke toename van 3 dB, en de geluidsblootstelling wordt gehalveerd bij elke afname van 3 dB. Regionale geluidsnormen specificeren de wisselkoers.

Lavg - staat voor "level average" en is het gemiddelde geluidsniveau dat over de looptijd is gemeten.

Leq - staat voor "level equivalent" en is het gemiddelde geluidsniveau dat over de looptijd is gemeten, maar wordt berekend met een wisselkoers van 3 dB zonder drempelwaarde.

Max Level - het hoogste gewogen geluidsniveau dat is opgetreden, rekening houdend met de responstijd waarop de meter is ingesteld. Als de meter is ingesteld op A-weging met trage respons, dan is het Max-niveau het hoogste A-gewogen geluid dat is opgetreden bij toepassing van de trage responstijd.

Peak level - het hoogste momentane geluidsniveau dat de microfoon detecteert. In tegenstelling tot het Max-niveau wordt de piek onafhankelijk gedetecteerd van de trage of snelle responstijd waarop het apparaat is ingesteld.

Response Time (Fast, Slow, Impulse) - hoe snel de circuits reageren op veranderende geluidsniveaus. Dit zijn door ANSI/IEC gedefinieerde responstijden. De meeste beroepsmatige geluidsnormen vereisen een trage responstijd.

Threshold Level (Cut Off) - geluidsniveaus onder de drempelwaarde worden geïntegreerd als nul decibel. Dit heeft invloed op de waarden Lavg, Leq, TWA en dosis. De meeste regionale geluidsnormen specificeren de drempelwaarde, indien van toepassing.

TWA (Time Weighted Average) - neemt de geluidsblootstelling die is opgebouwd tijdens de looptijd en past een periode van acht uur

toe. Als de meter 5 minuten actief was, neemt de TWA die 5 minuten aan geluidsinvoer en middelt deze in een looptijd van 8 uur. De TWA zou in dit geval veel lager zijn dan de Lavg.

Weighting (A,C,Z) - frequentiefilters die het frequentiebereik van het menselijk gehoor omvatten. A-weging verzwakt geluid met hoge en lage frequenties aanzienlijk om na te bootsen hoe het menselijk oor geluid hoort. C-weging verzwakt ook geluiden met hoge en lage frequenties, maar lang niet zo veel als A-weging. Z-weging past geen verzwakking of weging toe op een frequentie. De meeste regionale geluidsnormen vereisen gewogen metingen.

Klantenservice

262-567-9157

Gratis nummer: 800-245-0779

www.3m.com/detection
