HiFiMAN EF400 Handleiding

Inleiding

De EF400 van HIFIMAN is een DAC/versterker met een vierkanaals potentiometer die werkt met een ultrahoog rendement en een laag stroomverbruik bij maximale stabiliteit. De EF400 is ontworpen voor verschillende toepassingen en is ingebed met de HIMALAYA R2R DAC van HIFIMAN, die is ontwikkeld door het engineeringteam van het bedrijf. De HIMALAYA DAC is samengesteld uit een weerstandsarray die bijdraagt aan de uitstekende geluidskwaliteit, output met hoge resolutie en een laag stroomverbruik.
De geluidskwaliteit wordt gemaximaliseerd door componenten van hoge kwaliteit en nauwkeurige verwerkingstechnologie te gebruiken.

Specificaties

THD+N (Line out): Tussen 0,002% en 0,004%
Kanaalscheiding: 125±3dB
Signaal-ruisverhouding: 118±3dB (A-gewogen)
Maximaal uitgangsvermogen: 4,4 W per kanaal
Afmetingen: 246,5 mm (L)×228 mm (B)×61 mm (H)
Gewicht: 3,08 kg

In-box accessoires

Stroomkabel x 1

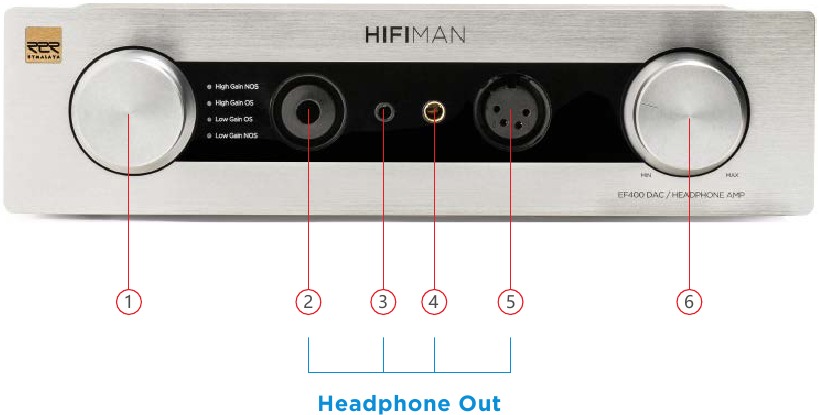

Indeling voorpaneel

1. Functieschakelaar met 4 niveaus: High Gain NOS, High Gain OS, Low Gain OS, Low Gain NOS
2. 6,35 mm Single-ended
3. 3,5 mm Single-ended
4. 4,4 mm Balanced
5. XLR 4-Pin Balanced Output
6. Volumeregeling

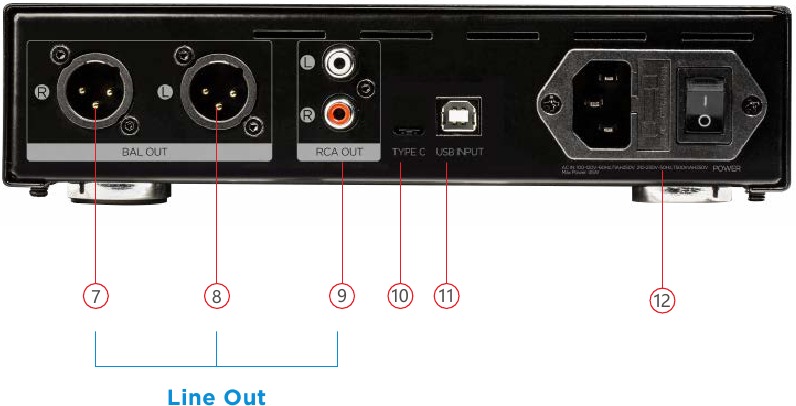

Indeling achterpaneel

7. Balanced Output Right Channel: rechterkanaalaansluiting van CANNON Balanced-uitgang
8. Balanced Output Left Channel: linkerkanaalaansluiting van CANNON Balanced-uitgang
9. RCA (Single-ended)
10. USB Type C
11. USB-B
12. AC-stroomconnector/aan-uitknop

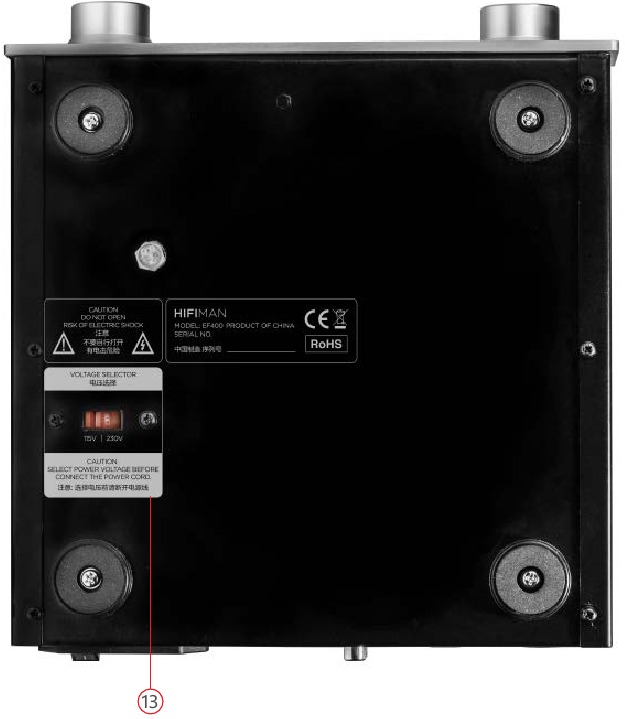

Indeling onderpaneel

13. 115V/230V AC-schakelaar: selecteer lokale stroombron

Selecteer de juiste spanning voor uw land voordat u het netsnoer aansluit.

Aansluiten op pc of mobiele telefoon via USB-kabel

Aansluiten op pc

1. Sluit de HIFIMAN EF400 aan op een pc met de juiste USB-kabel.
   (Opmerking: USB-oplaadkabel is niet van toepassing.)
2. Wanneer de pc is aangesloten, herkent deze het apparaat. Controleer of het HIFIMAN-apparaat is geselecteerd. Als het apparaat niet wordt herkend, gaat u naar de instellingen van de pc, zoekt u naar Geluid en selecteert u het bijbehorende uitvoerapparaat.
3. Start de muziekapplicatie op uw computer en geniet ervan.

* Opmerking: Voor macOS, WIN10 en hoger is een directe verbinding snel en onmiddellijk.
Voor WIN XP en ouder gaat u naar http://hifiman.com/services om de juiste driver te downloaden.

Aansluiten op mobiele telefoon

1. Sluit de HIFIMAN EF400 aan op een mobiele telefoon met de juiste USB-kabel.
   (Opmerking: USB-oplaadkabel is niet van toepassing.)
2. Bevestig de installatieverbinding: de mobiele telefoon moet het apparaat automatisch herkennen. Zo niet, ga dan naar Developer Options (Opties voor ontwikkelaars) en schakel de USB Debugging (USB-foutopsporing)-optie in.
3. Start de muziekapplicatie op de telefoon en geniet ervan.

De ziel van dit product

HIFIMAN Independent Research and Development, R2R Architecture DAC
HIFIMAN staat bekend om zijn audiofiele hoofdtelefoons en digitale audiospelers. Als bedrijf dat zich inzet voor het voldoen aan de eisen van veeleisende luisteraars door middel van geavanceerde, maar toch kosteneffectieve ontwerpen, is HIFIMAN er trots op zijn nieuwste prestatie te presenteren: de HIMALAYA DAC. De HIMALAYA DAC, het resultaat van vijf jaar gerichte productontwikkeling, behoudt de veelgeprezen R2R-architectuur, maar met een uniek algoritme op een FPGA-chip dat elektrische interferentie tussen de chip en perifere componenten vermindert. De signaal-ruisverhouding, de totale harmonische vervorming (THD) en het energieverbruik zijn zo efficiënt en kosteneffectief mogelijk.
HIMALAYA is een discrete R2R DAC-module (digitaal-naar-analoog) die is gebaseerd op het FPGA-algoritme. De combinatie van het lage audiofrequentiebereik, out-of-band ruis en het lage energieverbruik maakt het een perfecte match voor krachtige audioapparatuur.

Voorzorgsmaatregelen

1. Zorg ervoor dat de aan-uitknop op het achterpaneel in de uit-stand staat.
2. De spanningsselector bevindt zich aan de onderkant van de EF400. Selecteer de juiste spanning voor uw land voordat u het netsnoer aansluit.
3. Sluit het netsnoer aan op de desktop DAC en versterker.
4. In het onwaarschijnlijke geval dat er een storing optreedt wanneer de EF400 is aangesloten op een bron, bijv. pc/laptop, tablet, mobiele handset, via een USB-B- of USB-C-kabel, raadt HIFIMAN u aan zowel de EF400 als het bronapparaat opnieuw op te starten en de USB-kabel los te koppelen/opnieuw aan te sluiten.
5.
   Draai het L/R-kanaal niet om tijdens het aansluiten op de audioapparaten.
6. Wanneer u de EF400 gebruikt, sluit dan de oortelefoons niet aan nadat u deze hebt ingeschakeld. Draai de volumepotentiometer naar de laagste stand, sluit de oortelefoons aan en draai het volume langzaam omhoog naar een geschikt niveau.
7. 6,35 mm single-ended en XLR 4-core gebalanceerde hoofdtelefoonaansluitingen zijn geschikt voor het aansturen van hoofdtelefoons met een lage gevoeligheid.
8. De 3,5 mm single-ended en 4,4 mm gebalanceerde hoofdtelefoonaansluitingen zijn geschikt voor het aansturen van in-ear hoofdtelefoons met een hoge gevoeligheid.

Gebruik ze in de lage versterkingsmodus om overmatig vermogen te voorkomen dat de hoofdtelefoon kan beschadigen

9. Om gehoorbeschadiging te voorkomen, moet u altijd een gematigd luistervolume aanhouden bij het gebruik van hoofdtelefoons en oortelefoons.
10. Wees voorzichtig om ervoor te zorgen dat de EF400 alleen wordt gebruikt door volwassenen die de juiste optie begrijpen. Houd de DAC/versterker uit de buurt van kinderen. Evenzo kunnen hoge temperaturen en potentieel schadelijke chemicaliën en oplosmiddelen, zoals butaan aanstekers, benzine, insecticiden, enz., onherstelbare schade aan de EF400 veroorzaken.

Beperkte garantie

Als u garantieservice nodig heeft, neem dan contact op met uw geautoriseerde HIFIMAN-dealer. Of stuur ons rechtstreeks een e-mail op customerservice@HIFIMAN.com

facebook.com/hifimanelectronics
of scan de QR-code om lid te worden van HIFIMAN op Facebook

twitter.com/hifimanofficial

www.hifiman.com

Klantenservice Tel: 1- 201-443-4626
E-mail: customerservice@HIFIMAN.com
Website: www.HIFIMAN.com
