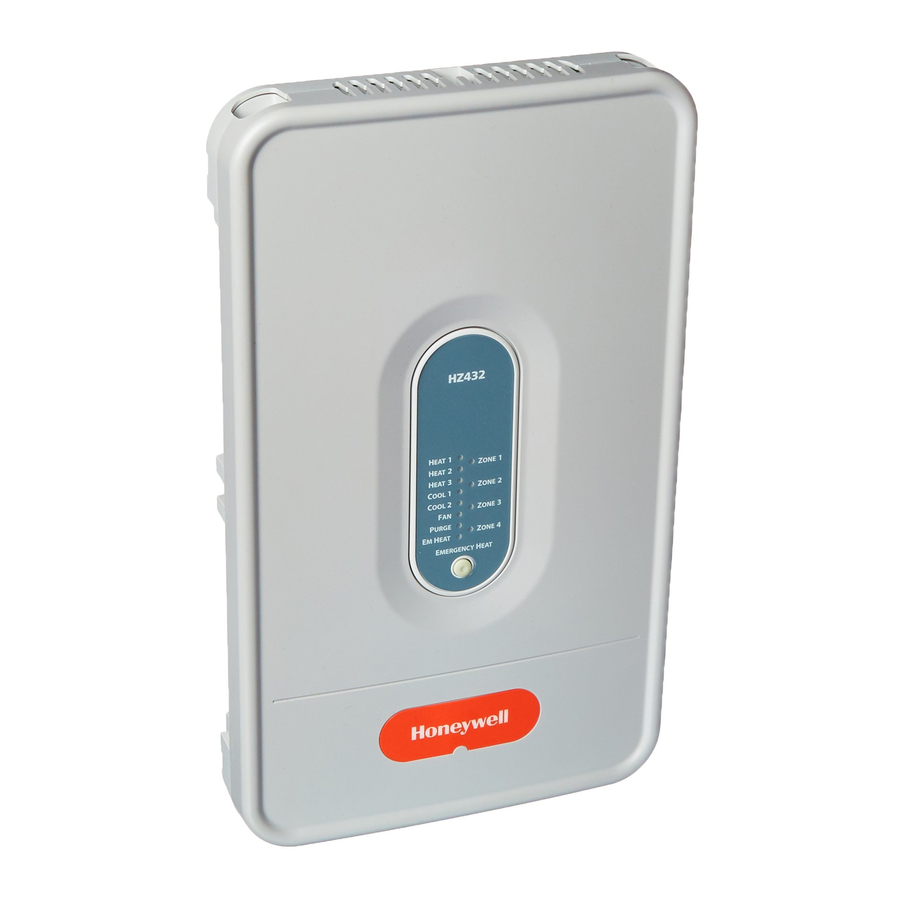

Honeywell HZ432 TrueZONE handleiding

SPECIFICATIES EN ACCESSOIRES

Ingangswaarden:
Voltage: 18-30 VAC 50/60 Hz transformator van 40 VA of meer.

Stroomverbruik:
Zonepaneel: 10 VA max.
Alle VA-specificaties bij 24 VAC.

Bedrading:
18-gauge massieve (niet-gevlochten) draad.

Vochtigheidswaarden:
5% tot 90% RV niet-condenserend.

Temperatuurwaarden:
Verzending: -20° tot 150°F (-29° tot 66°C)
Gebruik: -40° tot 165°F (-40° tot 74°C)

Afmetingen: Zie hieronder.

Emissies:
Voldoet aan FCC Klasse B, deel 15 eisen.

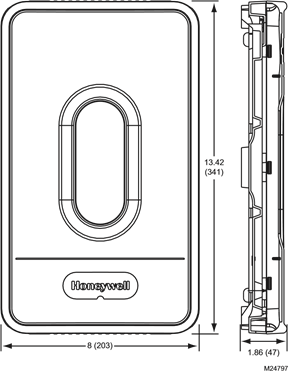

Afb. 1. Afmetingen van het HZ432 TrueZONE-paneel in inch (mm).

Tabel 1. Aanbevolen thermostaten.

Systeem Niet-programmeerbaar Programmeerbaar
Enkelvoudig TH5110D, TH3110D, T87N TH8110U, TH6110D, TH4110D
Meertraps TH5220D TH8320U, TH8321U, TH6220D, YTH9421C
Warmtepomp TH5220D (alleen 2H/1C)
TH3210D (alleen 2H/1C)
TH5320U* (tot 3H/2C)
TH8320U (tot 3H/2C)
TH8321U (tot 3H/2C)
TH6320U* (tot 3H/2C)
TH6220D (alleen 2H/1C)
TH4210D (alleen 2H/1C)
YTH9421C* **

Opmerking: Alle versies van de hierboven vermelde modelnummers werken met de toepassingen waarvoor ze zijn vermeld.
* Trap 3-verwarming moet met dit model door het zonepaneel worden geregeld.
** Deze thermostaat kan het paneel niet in noodverwarming zetten.

Tabel 2. Aanbevolen kleppen.

Type Honeywell Klep Rond Rechthoekig
Zone Veer openen/ stroom sluiten ARD ZD
Zone Stroom openen/ stroom sluiten MARD/ RRD Voor aanbevolen kleppen belt u de Honeywell Zoning Hotline op 1-800-828-8367.
Bypass Statische druk regelklep SPRD SPRD

Tabel 3. Maximaal aantal kleppen.*

Omgevingstemp. Maximaal aantal VA per zone
100°F (38°C) 28.8
160°F (71°C) 16.8

* Gebruik een SDCR (Slave Damper Control Relay) voor extra kleppen.
Het maximale aantal kleppen per paneel wordt beperkt door de grootte van de transformator.
Zorg ervoor dat de transformator groot genoeg is om het paneel (10 VA) en de kleppen van stroom te voorzien.

Tabel 4. Accessoires.

Accessoire Beschrijving
40 VA transformator* AT140A1042*
75 VA transformator AT175A1008
Ontlucht Temperatuur Sensor * DATS C7735A1000*
Buitenlucht Temperatuur Sensor C7089U1006
TAZ-4 TotalZone® Add-A-ZoneTM bedieningspaneel
SDCR Slave Damper Control Relay

* Inbegrepen in HZ432K-kit.

MONTAGE

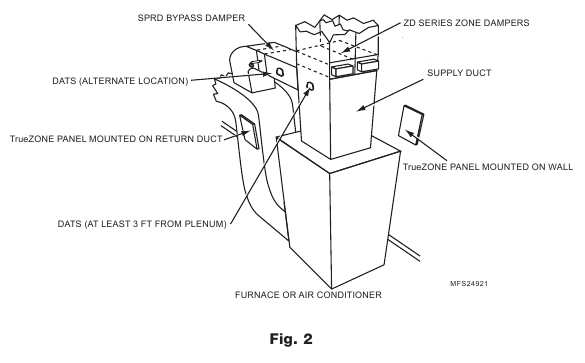

  1. Monteer het HZ432 TrueZONE-paneel in de buurt van de HVAC-apparatuur; plaats het op een muur, stijl, dakspant of koudeluchtaanvoer.
    OPMERKING: Het HZ432 TrueZONE-paneel kan in elke richting worden gemonteerd; plaats het alleen waterpas voor het uiterlijk.
    MONTAGE - Stap 1

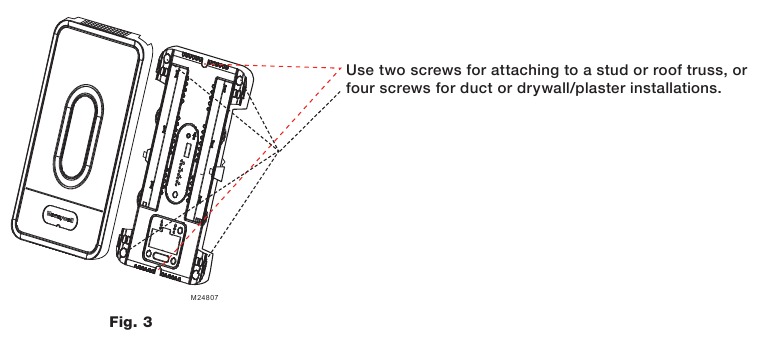

  2. Scheid de afdekking van het zonepaneel van de basis en gebruik de basis als sjabloon om montagegaten te boren.
    Bevestig de basis aan de muur, stijl, dakspant of kanaal met geschikte schroeven (niet meegeleverd).
    MONTAGE - Stap 2

BEDRADING


Spanningsgevaar.

Kan een elektrische schok of schade aan de apparatuur veroorzaken. Schakel de stroom uit voordat u met de installatie begint. Bedraad het hele paneel voordat u de transformator inschakelt.
Volg deze stappen voor het bedraden van alle systemen. De bedrading is echter afhankelijk van de apparatuur. Raadpleeg deze pagina voor conventionele systemen.
De bedrading moet voldoen aan de toepasselijke voorschriften, verordeningen en regels. Gebruik de volgende bedradingsschema's om het zonepaneel aan te sluiten op de thermostaten en kleppen.

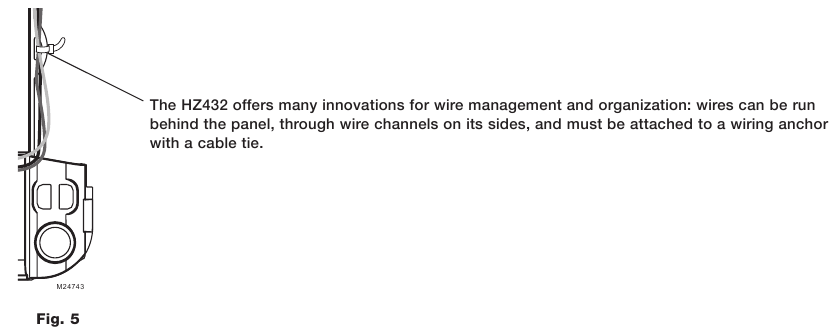

  1. Installeer thermostaten volgens de instructies die bij de thermostaten zijn geleverd.
    Sluit de thermostaat aan op het zonepaneel. Om de draad op het paneel aan te sluiten, verwijdert u ongeveer 1/4 inch isolatie en duwt u de draad in de aansluiting. Om de draad los te maken, drukt u op de knop bovenop de aansluiting.

    BEDRADING - STAP 1

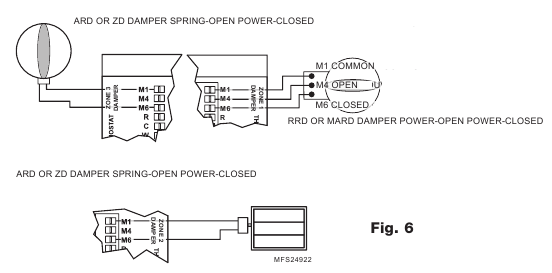

  2. Installeer kleppen volgens de instructies die bij de kleppen zijn geleverd.
    Sluit kleppen aan op het zonepaneel.
    OPMERKING: Meerdere kleppen kunnen parallel worden bedraad.
    BEDRADING - STAP 2
  3. Sluit DATS aan zoals afgebeeld.

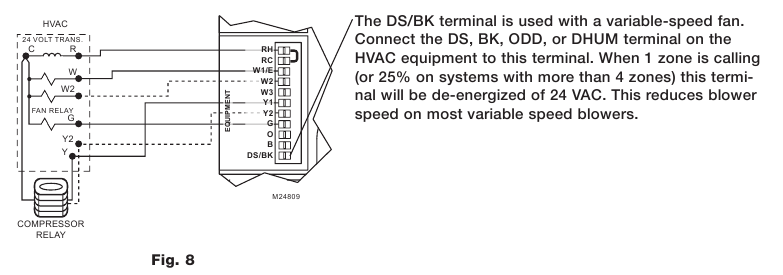

  4. Sluit de apparatuur aan zoals afgebeeld.
    BEDRADING - STAP 3
  5. Sluit de transformator aan zoals afgebeeld.

WARMTEPOMP

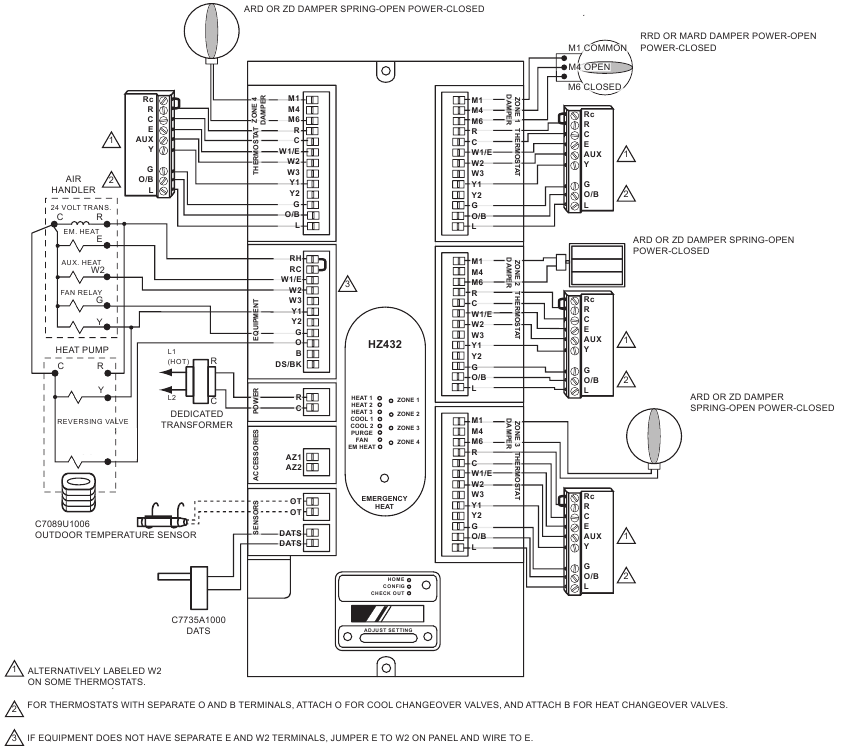

Gebruik het volgende schema voor het bedraden van een 2-traps verwarming/1-traps koeling warmtepomp met elektrische hulpverwarming.
OPMERKING: U kunt een conventionele thermostaat gebruiken voor een warmtepompsysteem; em-verwarming kan echter alleen worden geregeld door warmtepompthermostaten. Het onderstaande schema toont een warmtepompthermostaat die wordt gebruikt met een warmtepompsysteem.

Afb. 10. Zonepaneelbedrading—warmtepomp, 2-traps verwarming/1-traps koeling met elektrische hulpverwarming.
Zone paneelbedrading - DEEL 1

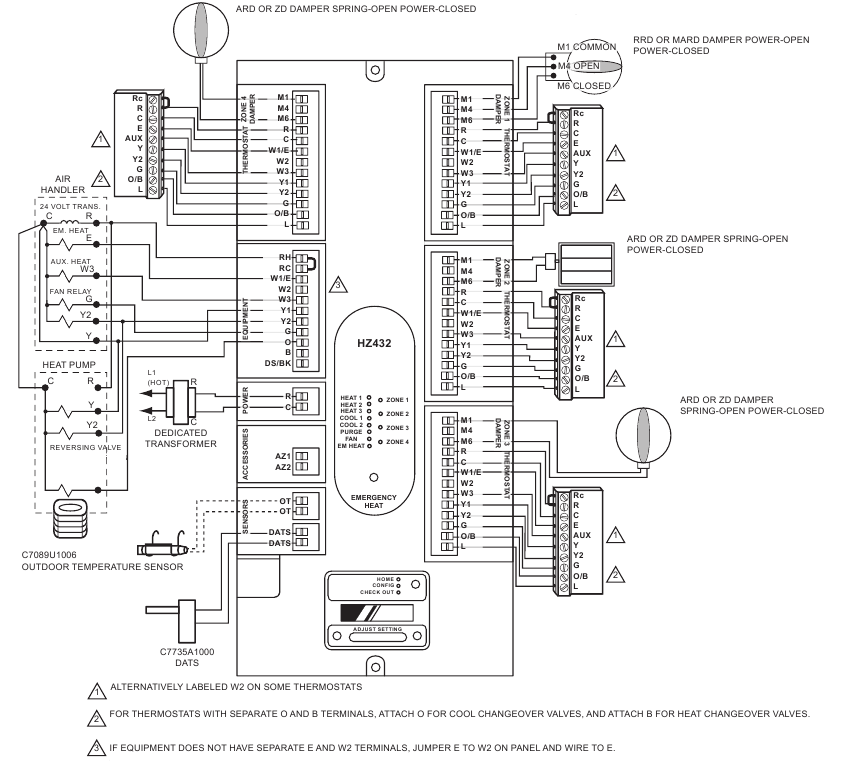

Gebruik het volgende schema voor het bedraden van een 3-traps verwarming/2-traps koeling warmtepomp met elektrische trap 3-verwarming.
Afb. 11. Zonepaneelbedrading—warmtepomp, 3-traps verwarming/2-traps koeling met elektrische trap 3-verwarming.
Zone paneelbedrading - DEEL 2

DUBBELE BRANDSTOF

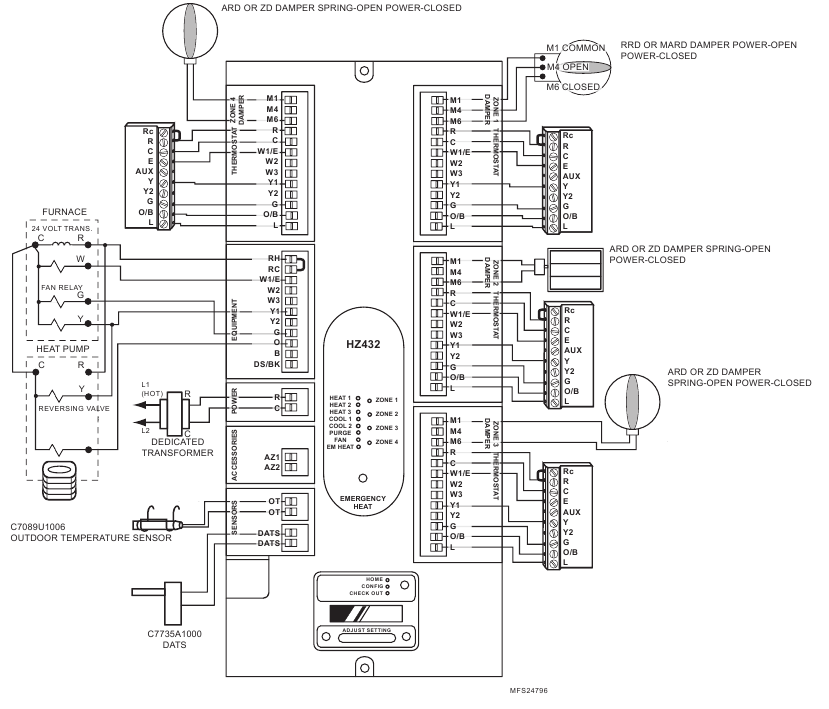

Gebruik het volgende schema voor het bedraden van een dubbele brandstofsysteem met een enkelvoudige verwarming en een enkelvoudige warmtepomp.
Afb. 12. Zonepaneelbedrading—dubbele brandstof: enkelvoudige verwarming en enkelvoudige warmtepomp.
Zone paneelbedrading - DEEL 3

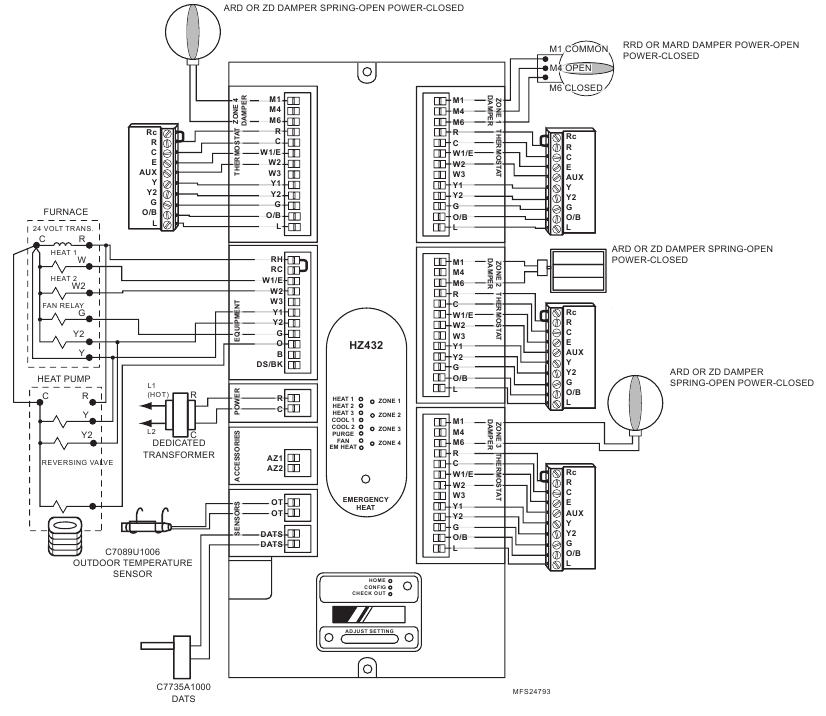

Gebruik het volgende schema voor het bedraden van een dubbele brandstofsysteem met een tweetraps verwarming en een tweetraps warmtepomp.
Afb. 13. Zonepaneelbedrading—dubbele brandstof: tweetraps verwarming en tweetraps warmtepomp.
Zone paneelbedrading - DEEL 4

CONFIGURATIE

Configuratie openen:

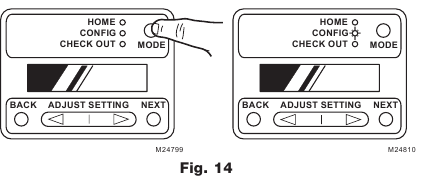

  1. Druk op de Mode button (de Config LED licht op).
    Configuratie openen - Stap 1
  2. Gebruik de Back en Next buttons om door de configuratiemenu's te navigeren. Door op Next te drukken, wordt de geselecteerde optie voor dat menu-item geopend en gaat u naar het volgende menu. Pas de instellingen omhoog of omlaag aan door op de Adjust Setting button te drukken.

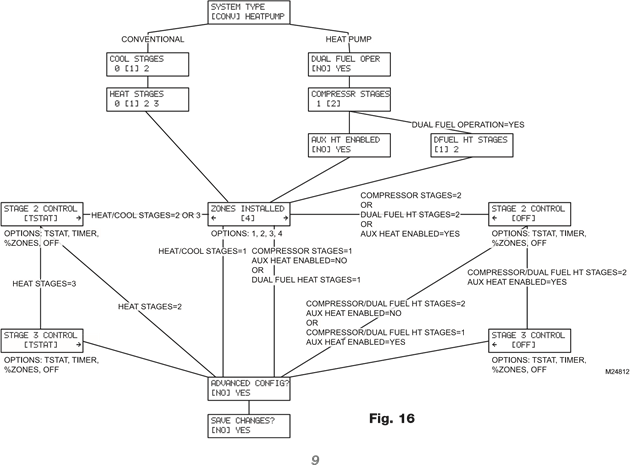

  3. Het stroomdiagram hieronder illustreert de basisconfiguratie van het zonepaneel. Zie Geavanceerde configuratie voor extra configuratie. Het label aan de binnenkant van de HZ432 Zone Panel bevat ook configuratie-informatie.
    Configuratie openen - Stap 2

GEAVANCEERDE CONFIGURATIE

Gebruik de Adjust Setting, Next en Back buttons om het zonepaneel te configureren. Zie het gedeelte Configuratie voor instructies over het gebruik van deze buttons.

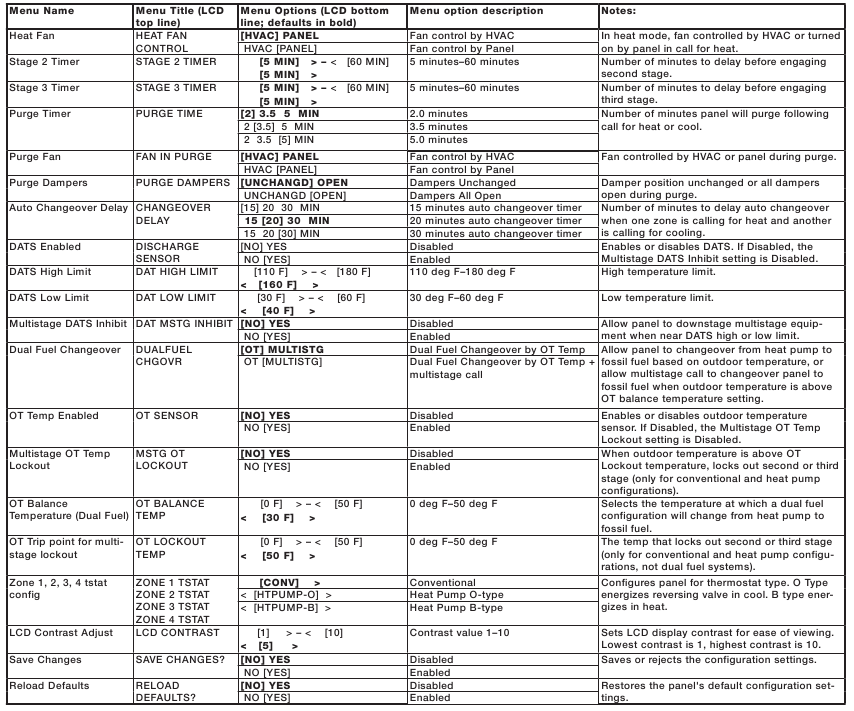

Tabel 5. Geavanceerde configuratie.
GEAVANCEERDE CONFIGURATIE

WERKING

WERKING

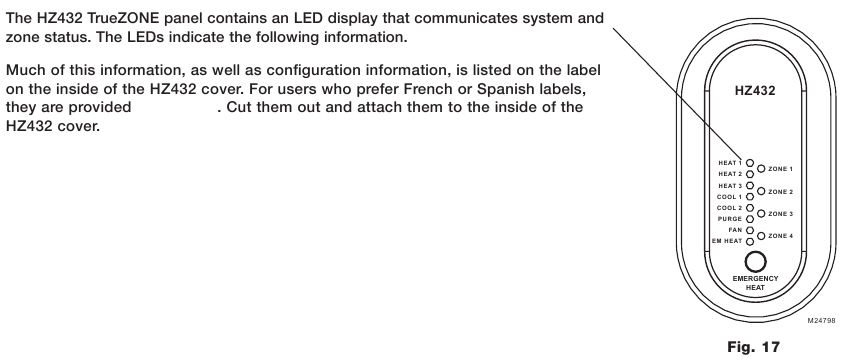

Tabel 6. LED-werking.

LED Beschrijving
HEAT 1 Brandt continu in verwarmingsfase 1. Knippert wanneer de hoge limietmodus van DATS is bereikt.
HEAT 2, 3 Brandt continu in verwarmingsfase 2, 3. Knippert wanneer fase 2, 3 is vergrendeld vanwege DATS of OT.
COOL 1 Brandt continu in koelfase 1. Knippert wanneer de lage limietmodus van DATS is bereikt.
COOL 2 Brandt continu in koelfase 2. Knippert wanneer fase 2 is vergrendeld vanwege DATS.
PURGE Brandt continu tijdens het leegpompen (bij het inschakelen en na een vraag om verwarming of koeling). Knippert wanneer de DATS-sensor defect is, of de draden zijn kortgesloten of open. Knippert 3 minuten bij het inschakelen als DATS niet aanwezig is.
FAN Brandt continu bij een vraag om ventilator.
EM HEAT Brandt continu in noodverwarmingsmodus. Dit lampje geeft geen vraag om warmte aan. Noodverwarming werkt alleen als zowel HEAT als EM HEAT branden.
ZONE 1, 2, 3, 4 Brandt continu groen wanneer open of geopend. Brandt continu rood wanneer gesloten of gesloten. Knippert oranje wanneer er een klep- of thermostaatkortsluiting is (stroomonderbreker).

CHECKOUT

Om de Checkout te openen, met de klep van het zonepaneel eraf, drukt u op de knop Mode totdat de Check out LED oplicht. Gebruik de knoppen Adjust Setting en Next om door het checkoutmenu te werken zoals hieronder vermeld. Zie de sectie Configuratie voor instructies over het gebruik van deze knoppen.
Stap 3–10 doorlopen de verwarmings- en koelfasen en openen en sluiten kleppen om een correcte werking te verifiëren.
Stap 11–14 verifiëren de werking van de thermostaat en de correcte bedrading. Dit wordt gedaan door de thermostaten te laten vragen om warmte of koeling en de actieve draden te bekijken zoals weergegeven op het LCD-scherm.

Tabel 7. Checkout.

Checkout-stap Regel 1 weergave Regel 2 weergave Opmerkingen:
1. Display toont OT OT SENSOR VAL huidige OT-temperatuur (dynamisch) Alle zonekleppen open, alle andere relais UIT.
2. Display toont DATS DAT SENSOR VAL huidige DATS (dynamisch)
3. Test verwarmingsfasen TEST HEAT [OFF] 1 2 3 Verwarming gaat aan (ventilator gaat ook aan als deze is geconfigureerd voor ventilator aan bij verwarming).
4. Test EM-verwarmingsfasen TEST EMERG HEAT [OFF] 1 2 Noodverwarming gaat aan (ventilator gaat ook aan).
5. Test koelfasen TEST COOL [OFF] 1 2 Koeling gaat aan (ventilator gaat ook aan).
6. Ventilatortest TEST FAN [OFF] ON Ventilator schakelt aan en uit.
7. Kleptest 1 TEST Z1 DAMPER [OPEN] CLOSED Schakelt kleppositie met ventilator aan.
8. Kleptest 2 TEST Z2 DAMPER [OPEN] CLOSED Schakelt kleppositie met ventilator aan.
9. Kleptest 3 TEST Z3 DAMPER [OPEN] CLOSED Schakelt kleppositie met ventilator aan.
10. Kleptest 4 TEST Z4 DAMPER [OPEN] CLOSED Schakelt kleppositie met ventilator aan.
11. Bekijk Tstat1-ingangen ZONE1 STAT INPTS Geeft actieve Tstat1-terminals weer Test thermostaatbedrading met HVAC uit.
12. Bekijk Tstat2-ingangen ZONE2 STAT INPTS Geeft actieve Tstat2-terminals weer Test thermostaatbedrading met HVAC uit.
13. Bekijk Tstat3-ingangen ZONE3 STAT INPTS Geeft actieve Tstat3-terminals weer Test thermostaatbedrading met HVAC uit.
14. Bekijk Tstat4-ingangen ZONE4 STAT INPTS Geeft actieve Tstat4-terminals weer Test thermostaatbedrading met HVAC uit.
15. Checkout-modus afsluiten? EXIT CHECKOUT? (NEXT = EXIT)
16. Checkout-modus afsluiten EXITING CHECKOUT

Hulp nodig?
Voor hulp bij dit product kunt u terecht op http://yourhome.honeywell.com of bel gratis de Honeywell Zoning Hotline op 1-800-828-8367
Lees en bewaar deze instructies.
