Installatie-instructies HP Intelligent Series

Overzicht

HP biedt ingebouwde locatieherkenning in de nieuwe ProLiant-servers, een functie die hand in hand werkt met technologie in de nieuwe HP Intelligent Series-racks. Samen bieden deze technologieën het rackidentificatienummer en de exacte U-locatie van de servers. Deze informatie wordt gecommuniceerd via Systems Insight Manager (SIM), Insight Control Power Management (ICPM) en HP iPDUs.

Voor softwarevereisten voor Location Discovery Services (LDS) raadpleegt u de QuickSpecs op de HP-website (http://www.hp.com/go/rackandpower).

Inhoud van de kit

• ESD-polsband
• USB-kabel
• Programmeur
• LDS-module

De module vervangen

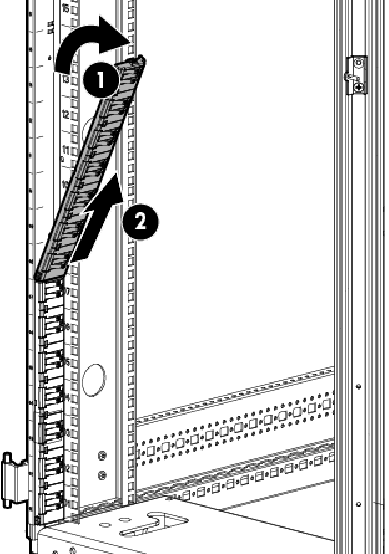

1. Als er een aan de voorzijde gemonteerd apparaat in het rack is geïnstalleerd, schuift u het apparaat uit om de module te kunnen installeren. Als er een afdekpaneel in het rack is geïnstalleerd, verwijdert u het paneel. Raadpleeg de gebruikershandleiding van het betreffende apparaat voor instructies over het uitschuiven van het apparaat. Zie "Voorzorgsmaatregelen" voor veiligheidsmaatregelen.
2. Verwijder de defecte module.

3. Doe de ESD-polsband om.

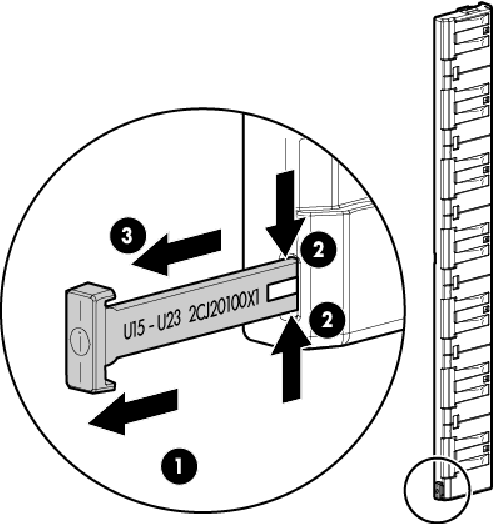

4. Trek het lipje van de defecte module.
5. Knijp in het uiteinde van het lipje dat is verbonden met de defecte module.
6. Verwijder het lipje van de defecte module.

7. Verwijder het blanco lipje van de nieuwe module.
8. Plaats het lipje van de defecte module in de nieuwe module.
9. Installeer het HP Location Discovery Services Programming Utility van de HP-website (http://www.hp.com/go/rackandpower) en volg de instructies op het scherm.

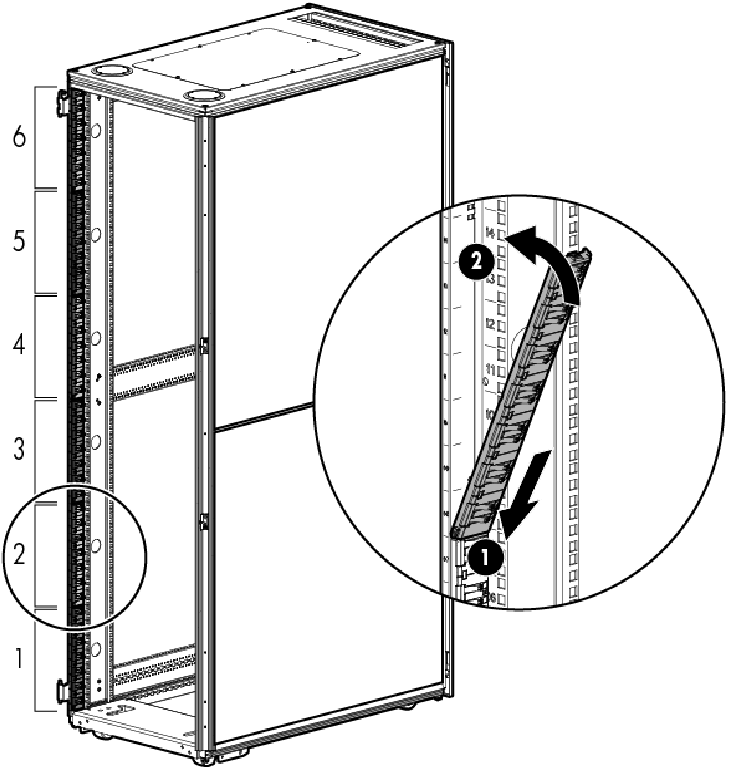

10. Installeer de nieuwe module in het rack.

11. Plaats het aan de voorzijde gemonteerde apparaat terug en zet het apparaat vast aan het rack.

Voorzorgsmaatregelen

Er bestaat een risico op persoonlijk letsel of schade aan de apparatuur. Voordat u de LDS-modules in een gevuld rack installeert, moet u ervoor zorgen dat het rack is gestabiliseerd in overeenstemming met alle product- en rackwaarschuwingen. Bij het installeren van de modules moet u één of meer op het rack gemonteerde apparaten (tot 8U aan apparaten) tegelijk gedeeltelijk uitschuiven. Alleen afzonderlijke apparaten die op schuifrails zijn gemonteerd, zijn bedoeld om volledig uit het rack te worden geschoven en in een veilige en rechtopstaande positie te blijven staan.

Om het risico op persoonlijk letsel, schade aan de apparatuur of rackinstabiliteit te verminderen:

• Schuif niet meer apparaten uit dan nodig is om een enkele module van 7U of 8U te installeren. Om te voorkomen dat het rack instabiel wordt, mag u geen enkel apparaat meer dan 9 cm (3,5 inch) uit het rack schuiven.
• Als een apparaat is gemonteerd op niet-schuifbare, statische rails en meer dan 9 cm (3,5 inch) moet worden uitgeschoven, verwijder het apparaat dan volledig uit het rack. Raadpleeg de installatie-instructies van het apparaat voor meer informatie over het verwijderen van het apparaat uit het rack.
• Als een apparaat aan het rack is bevestigd en niet op rails is gemonteerd, verwijder het apparaat dan volledig uit het rack.

Raadpleeg voor meer informatie over het uitschuiven van apparaten uit het rack Best practices voor HP Intelligent Series-racks

Family op de HP-website (http://www.hp.com/go/infrastructure).
