Comrex ACCESS Connect Modem 2 handleiding

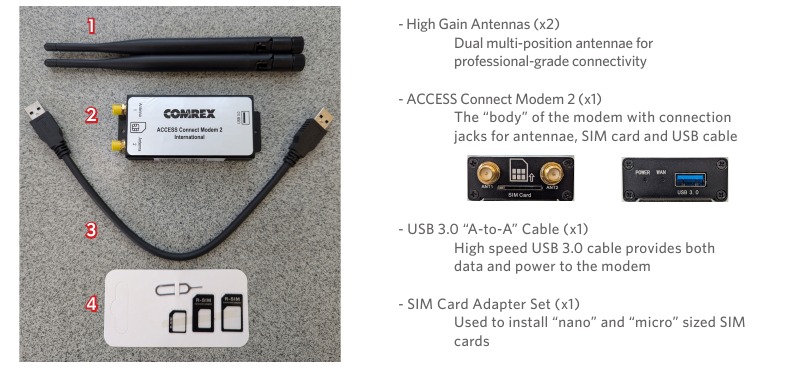

Wat zit er in de doos

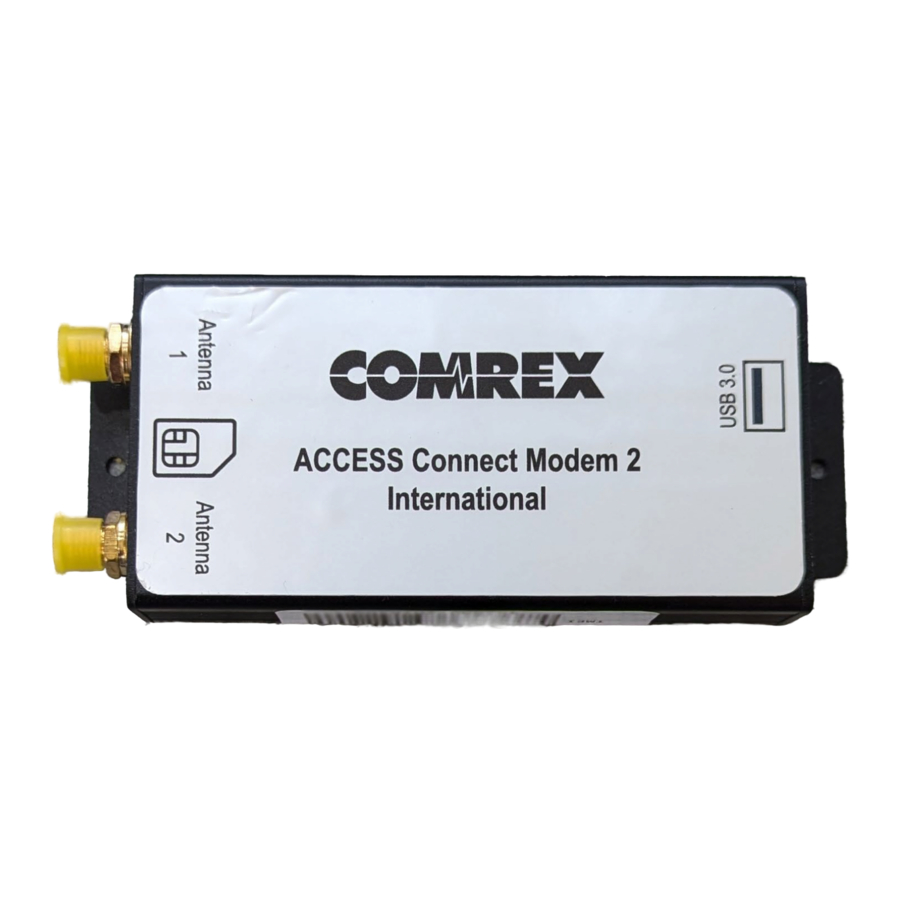

De modem monteren
Installeer de 2 antennes aan de linkerkant van de modem door de plastic connectordoppen te verwijderen en elke antenne op een van de beschikbare coaxiale aansluitingen met het label "ANT1" en "ANT2" te schroeven.
De antennes zijn identiek en kunnen op beide aansluitingen worden geïnstalleerd, hoewel beide moeten worden geïnstalleerd wanneer de modem in gebruik is.
Eenmaal geïnstalleerd kunnen de antennes vrij draaien en tot 90 graden buigen indien nodig, maar pas op dat u de schroefverbinding niet losmaakt tijdens het draaien.
Installeer de SIM-kaart aan de linkerkant van de modem door deze in de sleuf tussen de antenneaansluitingen te steken. Gebruik de meegeleverde adapterset bij het installeren van een "nano" of "micro" SIM.
De SIM-kaart moet zo worden georiënteerd dat de gouden contacten naar boven wijzen (in de richting van de antennes) en de hoek met inkeping eerst wordt ingevoerd, zoals weergegeven door het labelpictogram. Druk de SIM-kaart in totdat deze vastklikt om te vergrendelen.
De antennes moeten worden verwijderd als er meer ruimte nodig is voor het plaatsen of verwijderen van de SIM-kaart.
Installeer de USB-kabel door een van de uiteinden van de "A-naar-A"-kabel in de blauwe USB-poort aan de rechterkant van de modem te steken.
De kabel kan in beide richtingen worden gebruikt bij het installeren van de modem op een Comrex-codec.
Zorg ervoor dat u deze gespecialiseerde kabel niet gebruikt om andere niet-ondersteunde apparaten aan te sluiten.
Aansluiten via USB

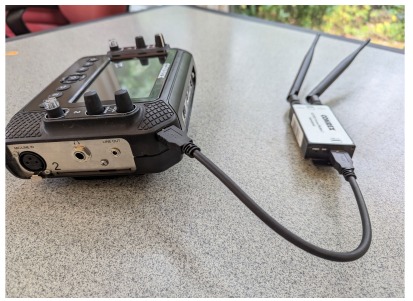

Sluit de USB-kabel van de modem aan op een van de beschikbare USB-poorten op uw ACCESS- of BRIC-codec.* Controleer of uw codec de nieuwste firmware gebruikt om compatibiliteit te garanderen.
*: De ACCESS Connect Modem 2 is compatibel met ACCESS NX Portable. Daarnaast biedt BRIC-Link III ondersteuning in back-upmodus (raadpleeg de producthandleiding van uw codec voor meer informatie over het gebruik van de "HotSwap"-back-upmodus).

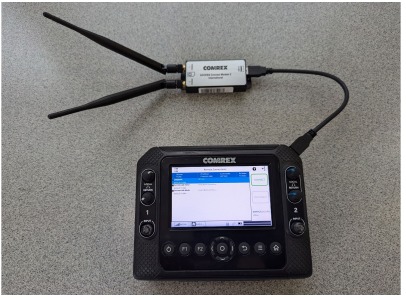

Laat de modem volledig opstarten en registreren bij het beschikbare LTE-netwerk. Dit kan enkele minuten duren en de LED's aan de rechterkant van de modem geven de huidige status aan.
De "POWER" (stroom) LED moet altijd oplichten wanneer deze is aangesloten op een compatibele USB-poort. De "WAN" LED knippert met specifieke intervallen:
- Korte, spaarzame knipperingen geven aan dat de modem zoekt naar een netwerk om zich bij te registreren.
- Langere, minder onderbroken knipperingen geven aan dat de modem succesvol is geregistreerd bij het netwerk en klaar is voor gebruik.
Inschakelen in Netwerkbeheer

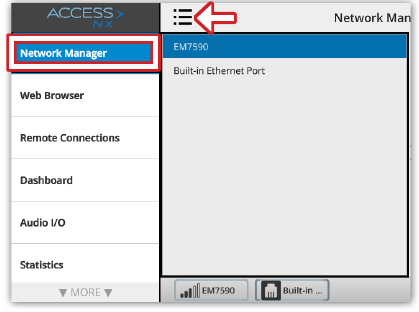

Open de Netwerkbeheer van uw codec door op de menuknop met 3 regels in de linkerbovenhoek van het touchscreen of de gebruikersinterface te drukken en "Network Manager" (Netwerkbeheer) te kiezen.

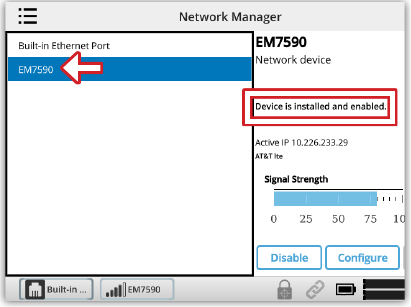

Zoek de ACCESS Connect Modem 2 in de lijst met netwerkapparaten aan de linkerkant van het scherm en selecteer deze om meer details aan de rechterkant te openen.
Wanneer uw modem voor het eerst is geïnstalleerd, kan deze tijdens het opstarten worden weergegeven als "Network Device" (Netwerkapparaat). Binnen een minuut zou dit moeten veranderen in "EM7590", wat de interne aanduiding van de celmodule weergeeft.
Zorg ervoor dat de modem wordt vermeld als "installed and enabled" (geïnstalleerd en ingeschakeld). Tik indien nodig op de knop "Enable" (Inschakelen) hieronder.
