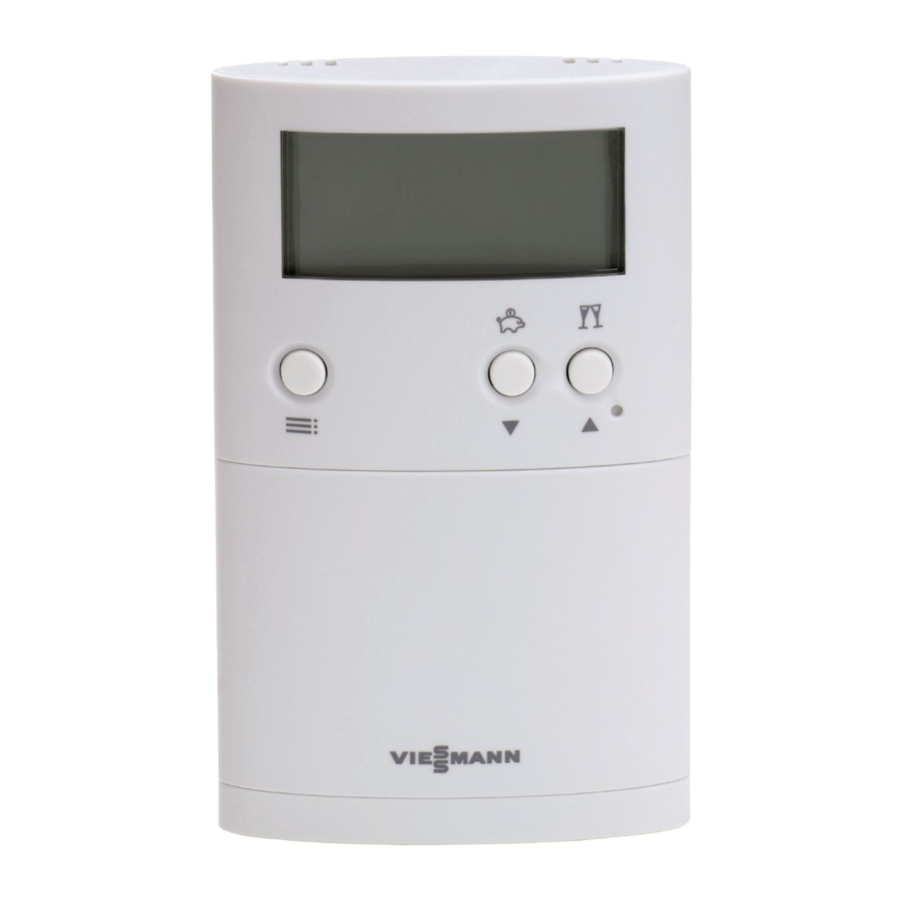

Viessmann Vitotrol 100 Installatiehandleiding

Installatieplaats

• Op een binnenmuur in de belangrijkste woonkamer, op een hoogte van ongeveer 1,5 m vanaf de vloer
• Niet naast ramen of deuren
• Niet boven radiatoren
• Niet op planken, in nissen, enz.
• Niet in de buurt van warmtebronnen (direct zonlicht, open haard, tv, enz.)

Installeer nooit andere besturingsapparaten in deze belangrijkste woonkamer. Als de radiatoren zijn uitgerust met thermostatische kranen, moeten deze altijd volledig open staan.

Installatievolgorde

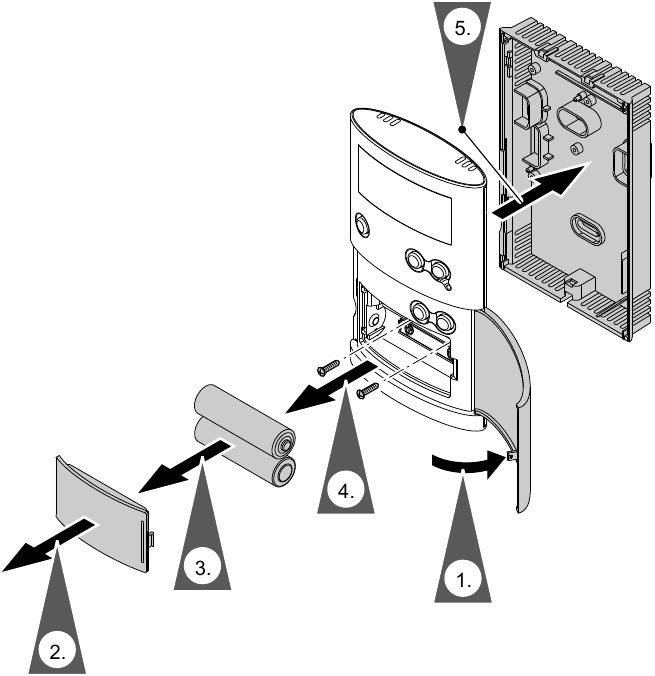

De Vitotrol 100 openen

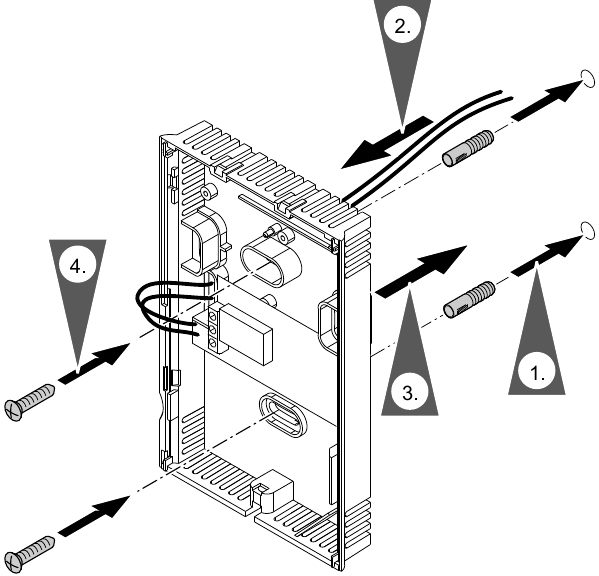

De wandmontagevoet bevestigen

De stroomvoorziening wordt verzorgd door batterijen (zie hoofdstuk "Specificatie").
Zie het volgende hoofdstuk voor de aansluiting op de besturingseenheid.

Elektrische aansluiting op de besturingseenheid

Opmerking
Druk de kabels plat in de wandmontagevoet.

Aansluiting op de besturingseenheid met stekker

1. Vitotrol 100
2. Stekker op de besturingseenheid
3. Jumper, verwijderen bij het maken van deze verbinding.

Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 1,5 mm² voor 230 V~

Aansluiting op de externe uitbreiding H4

1. Vitotrol 100
2. Externe uitbreiding H4 voor Vitopend en Vitodens
3. Stekker op de besturingseenheid

Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 0,75 mm² voor laagspanning

Aansluiting op de besturingseenheid met klemmen "X1"

1. Vitotrol 100
2. Klemmen "X1" op de besturingseenheid
3. Jumper, verwijderen bij het maken van deze verbinding.

De Vitotrol 100 schakelt de verwarmingscircuitpomp of de brander.
Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 1,5 mm² voor 230 V~

Aansluiting op de besturingseenheid met stekker

1. Vitotrol 100
2. Stekker op de besturingseenheid
3. Jumper, verwijderen bij het maken van deze verbinding.

Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 1,5 mm² voor 230 V~

Aansluiting op de besturingseenheid met stekker

1. Vitotrol 100
2. Stekker op de besturingseenheid
3. Jumper, verwijderen bij het maken van deze verbinding.

De Vitotrol 100 schakelt de verwarmingscircuitpomp of de brander.
Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 0,75 mm² voor laagspanning

Aansluiting op de besturingseenheid met stekker "CN2"

1. Vitotrol 100
2. Stekker "CN2" op de besturingseenheid
3. Jumper, verwijderen bij het maken van deze verbinding.

Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 1,5 mm² voor 230 V~

Aansluiting op de besturingseenheid met klemmen "X3"

1. Vitotrol 100
2. Klemmen "X3" op de besturingseenheid

De Vitotrol 100 schakelt de verwarmingscircuitpomp of de brander.
Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 0,75 mm² voor laagspanning

Aansluiting op de besturingseenheid met klemmenstrook

1. Vitotrol 100
2. Klemmenstrook in de besturingseenheid
3. Jumper, verwijderen bij het maken van deze verbinding.

Afhankelijk van de functie, jumper verwijderen :

• Klemmen 4 en 5:
  De Vitotrol 100 schakelt de verwarmingscircuitpomp.
• Klemmen 9 en 10:
  De Vitotrol 100 schakelt de brander.

Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 1,5 mm²

Opmerking
Er is geen vorstbeveiliging wanneer de brander is uitgeschakeld.

Elektrische aansluiting op de pomp/mengkraan

De verwarmingscircuitpomp aansluiten
De Vitotrol 100 regelt de kamertemperatuur door de verwarmingscircuitpomp te starten en te stoppen.

1. Vitotrol 100
2. De contactpositie komt overeen met verwarmingscircuitpomp "UIT"
3. Verwarmingscircuitpomp
4. Zekering, 6 A
5. Netstroomscheider
6. Zekering, max. 16 A
7. Stroomvoorziening 230 V~

Onjuiste toewijzing van de kernen kan leiden tot ernstig letsel en schade aan het apparaat.
Zorg ervoor dat u de draden "L1" en "N" niet verwisselt.
Opmerking
De stroomkabel naar de Vitotrol 100 moet bovendien worden beschermd met een 6 A zekering.
Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 1,5 mm² voor 230 V~

De mengkraanmotor aansluiten
De Vitotrol 100 regelt de kamertemperatuur door de mengkraan te openen en te sluiten.

1. Vitotrol 100
2. De contactpositie komt overeen met mengkraan "Sluiten"
3. Mengkraanmotor
4. Zekering, 6 A
5. Netstroomscheider
6. Zekering, max. 16 A
7. Stroomvoorziening 230 V~

Wijzig indien nodig de draairichting van de mengkraanmotor:

• Sluit de contactstrook opnieuw aan van insteekstrook X1 naar X2 of
• Draai de stekker 180°

Onjuiste toewijzing van de kernen kan leiden tot ernstig letsel en schade aan het apparaat.
Zorg ervoor dat u de draden "L1" en "N" niet verwisselt.
Aanbevolen aansluitkabel

• 2-aderige kabel met een doorsnede van 1,5 mm² voor 230 V~

Opmerking
De stroomkabel naar de Vitotrol 100 moet bovendien worden beschermd met een 6 A zekering.

Een besturingseenheid RT of klokthermostaat F vervangen

Wanneer er warmtevraag is, schakelt het contact van "COM" naar "NO". Aansluiting van de te schakelen component op contacten "COM" en "NO".

1. Besturingseenheid RT
   of
   Klokthermostaat F

3. Te schakelen component

2. Vitotrol 100
3. Te schakelen component

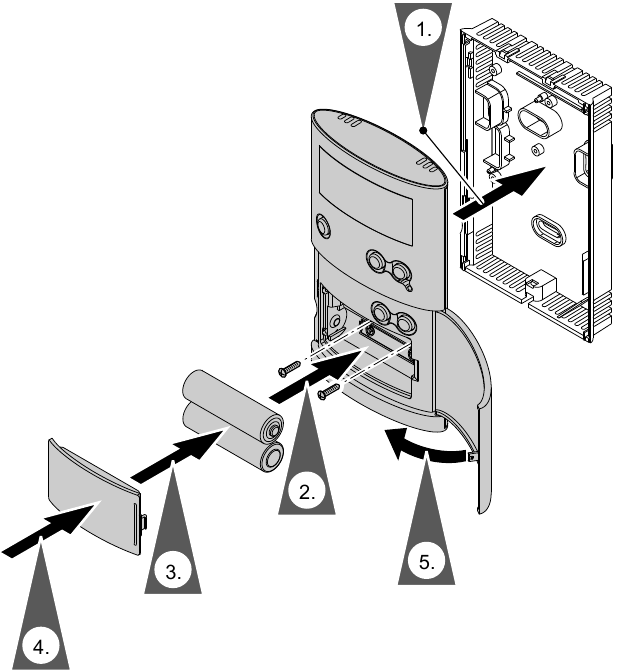

De Vitotrol 100 monteren

Inbedrijfstelling

1. Open de klep.
2. Gebruik een puntig voorwerp om de resetknop in te drukken.
3. Selecteer de taal met .
4. Bevestig met OK.
5. Stel de huidige tijd en datum in met .
6. Bevestig met OK.

Specificatie

Veiligheidsinstructies

Volg deze veiligheidsinstructies nauwkeurig op om ongevallen en materiële schade te voorkomen.

Veiligheidsinstructies uitgelegd

Dit symbool waarschuwt voor het risico op letsel.
Opmerking
Details die worden aangeduid met het woord "Opmerking" bevatten aanvullende informatie.

Doelgroep
Deze instructies zijn uitsluitend bedoeld voor gekwalificeerde installateurs.

• Werkzaamheden aan gasinstallaties mogen alleen worden uitgevoerd door een erkende gasfitter.
• Werkzaamheden aan elektrische apparatuur mogen alleen worden uitgevoerd door een gekwalificeerde elektricien.

Werken aan het systeem

• Isoleer het systeem van de stroomvoorziening (bijvoorbeeld door de afzonderlijke zekering te verwijderen of door middel van een netstroomscheider) en controleer of het niet meer 'onder spanning' staat.
• Beveilig het systeem tegen heraansluiting.
• Waar gas als brandstof wordt gebruikt, sluit u de hoofdgasafsluiter en beveiligt u deze tegen onbedoeld heropenen.
