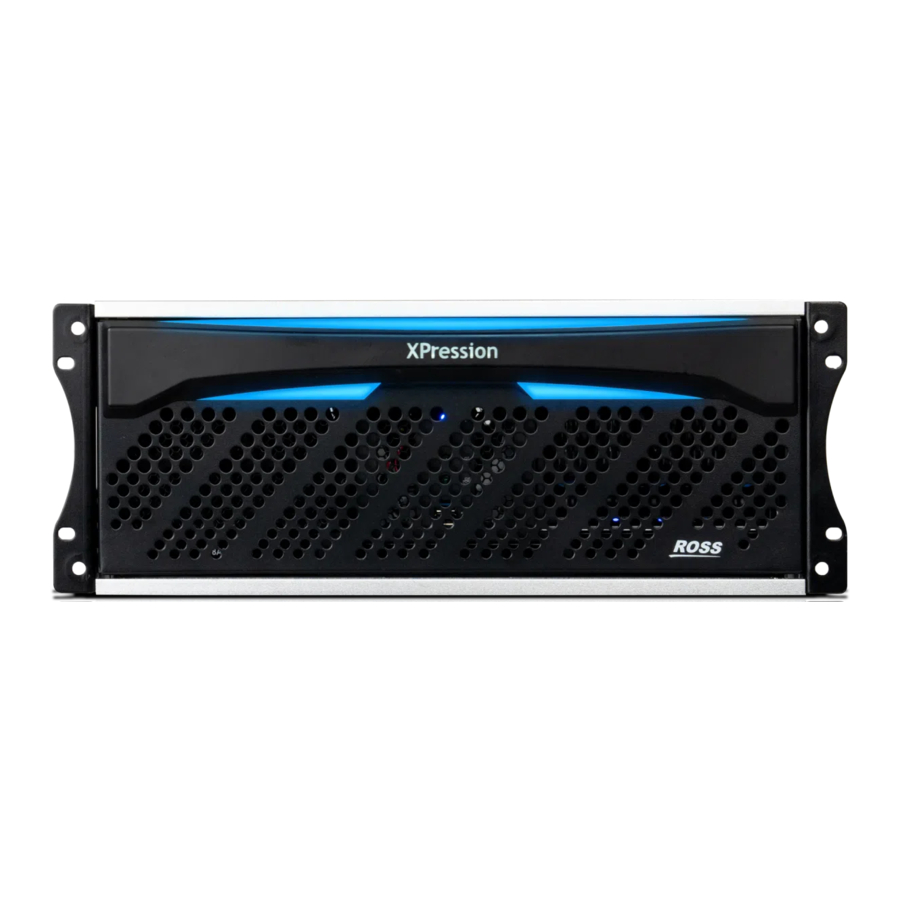

Ross Xpression handleiding

Aan de slag

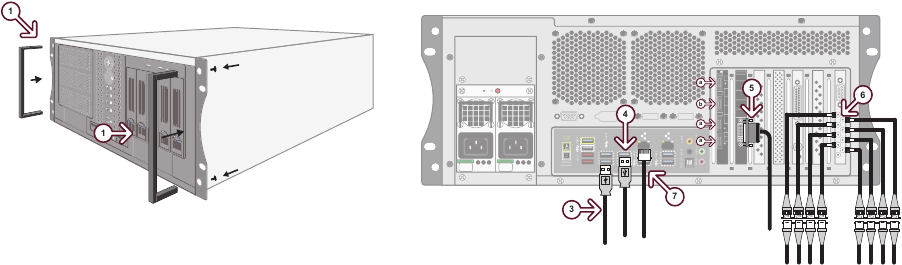

1. Bevestig de handgrepen aan de voorste rackmontagelippen door de handgreep uit te lijnen met de ronde gaten en deze vanaf de achterkant vast te maken met de meegeleverde schroeven.
2. Gebruik de meegeleverde rackmontagekit om het XPression-systeem in een 19'' EIA-apparatuurrack te monteren.
   Raadpleeg het meegeleverde document "De behuizing in een rack installeren" voor informatie over het installeren van de XPression-behuizing in een rack.
3. Sluit het meegeleverde toetsenbord aan op een USB-poort.
4. Sluit de meegeleverde muis aan op een USB-poort.
5. Sluit een monitor (door de klant geleverd) aan op de DVI-poort.
   Er kan ook een monitor worden aangesloten op een van de drie DisplayPort 1.2-poorten (a) of de HDMI 2.0-poort (b) op de kaartslot links van de DVI-poort. Als u DisplayPort 1.2 gebruikt, zorg er dan voor dat de juiste DisplayPort naar DVI-adapters worden gebruikt (DVI-D of DVI-I).
   KVM-extenders (door de klant geleverd) zijn vereist wanneer de XPression System-monitor, het toetsenbord en de muis zich op afstand van de rackruimte bevinden.
6. Sluit mini-BNC video I/O-kabels aan op hun vereiste bestemming (zie de XPression-gebruikershandleiding of het Help-bestand voor informatie over het configureren van de key en fill voor de mini-BNC-connectoren).
   XPression-systemen bieden SDI/HD-SDI-uitgangen. Als uw faciliteit analoge uitgangen vereist, is er extra externe digitaal-naar-analoog conversieapparatuur beschikbaar bij Ross Video.
7. Steek een Ethernet-kabel van uw Local Area Network in een van de Ethernet-poorten.
   XPression-systemen kunnen zelfstandig werken of een verbinding met een productienetwerk accepteren. De netwerkverbinding wordt ook gebruikt voor de Smart GPI-functie.

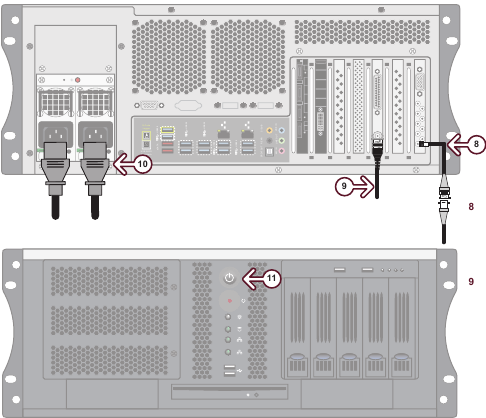

8. Sluit uw huisreferentie GenLock-signaal aan op de REF mini-BNC-connector.
   XPression-systemen accepteren analoge black bursts of tri-level sync als referentie-ingangen. Tri-level sync wordt aanbevolen voor HD-installaties.
9. Sluit uw huisreferentie GenLock-signaal aan op de ANALOG REF IN BNC-connector op de breakout-kabel.
   XPression-systemen accepteren analoge black bursts of tri-level sync als referentie-ingangen. Tri-level sync wordt aanbevolen voor HD-installaties.
10. Sluit de stroomkabels van de AC-poorten op het XPression-systeem aan op de netspanning.
    De voedingen van het XPression-systeem zijn auto-sensing en kunnen zowel 110 VAC als 220 VAC gebruiken.
11. Druk op de aan/uit-knop aan de voorkant van het XPression-systeem.
    Ross Video raadt aan XPression-systemen af te sluiten vanuit het Windows-besturingssysteem.
12. Klik op het XPression-gebruikersaccountpictogram om u aan te melden bij het systeem.

13. Start XPression vanuit het menu Start.
