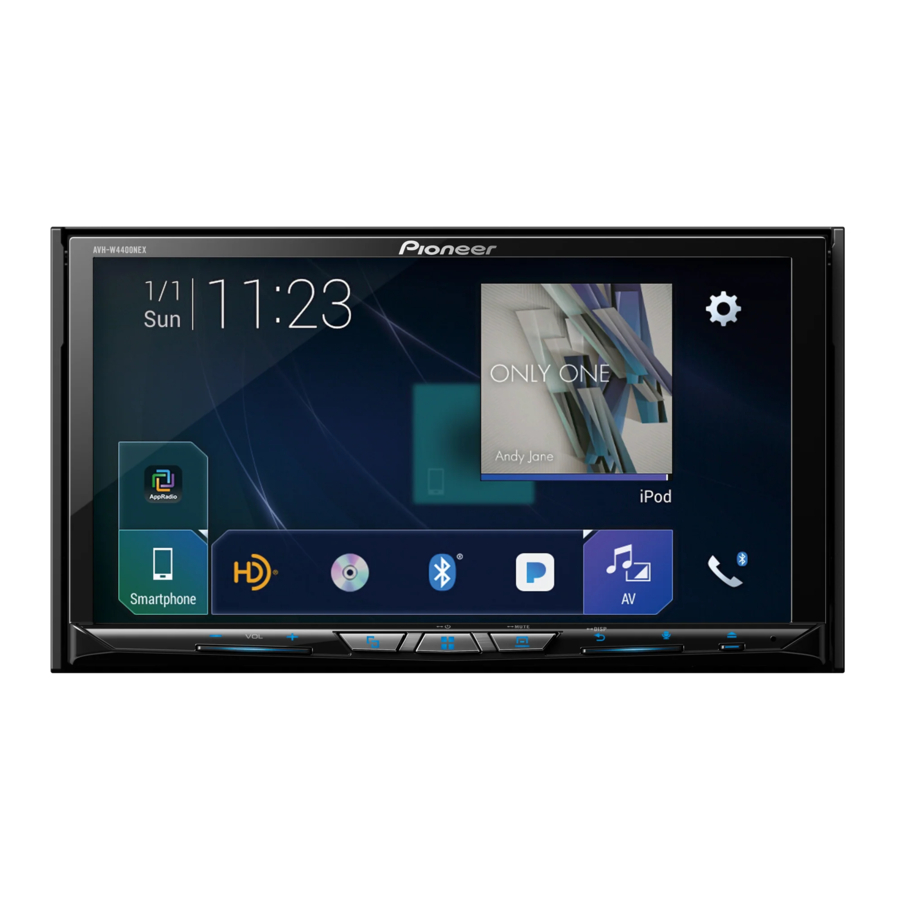

Pioneer AVH-W4400NEX Handleiding

Aansluiting

Voorzorgsmaatregelen
Uw nieuwe product en deze handleiding

• Gebruik dit product, toepassingen of de optionele achteruitrijcamera (indien aangeschaft) niet als dit op enige manier uw aandacht afleidt van de veilige bediening van uw voertuig. Neem altijd veilige verkeersregels in acht en volg alle geldende verkeersvoorschriften. Als u problemen ondervindt bij het bedienen van dit product, stop dan, parkeer uw voertuig op een veilige locatie en zet de parkeerrem aan voordat u de nodige aanpassingen maakt.

• Installeer dit product niet op een plaats waar het (i) het zicht van de bestuurder kan belemmeren, (ii) de prestaties van een van de besturingssystemen van het voertuig of veiligheidsvoorzieningen, waaronder airbags, knoppen voor de gevarenlichten, kan aantasten, of (iii) het vermogen van de bestuurder om het voertuig veilig te bedienen kan aantasten. In sommige gevallen is het misschien niet mogelijk om dit product te installeren vanwege het voertuigtype of de vorm van het interieur van het voertuig.

Belangrijke veiligheidsmaatregelen

Pioneer raadt af dit product zelf te installeren. Dit product is uitsluitend ontworpen voor professionele installatie. Wij raden aan dit product uitsluitend te laten installeren en instellen door erkend servicepersoneel van Pioneer, dat speciaal is opgeleid en ervaring heeft met mobiele elektronica. PROBEER DIT PRODUCT NOOIT ZELF TE ONDERHOUDEN.
Het installeren of onderhouden van dit product en de aansluitkabels kan u blootstellen aan het risico van elektrische schokken of andere gevaren, en kan schade aan dit product veroorzaken die niet onder de garantie valt.

Voorzorgsmaatregelen voordat u het systeem aansluit

Onderneem geen stappen om te knoeien met het vergrendelingssysteem van de parkeerrem of om het uit te schakelen, dat is aangebracht voor uw bescherming. Knoeien met het vergrendelingssysteem van de parkeerrem of het uitschakelen ervan kan leiden tot ernstig letsel of de dood.

• Zet alle bedrading vast met kabelklemmen of elektrische tape. Zorg ervoor dat er geen blanke bedrading bloot blijft liggen.
• Sluit de gele draad van dit product niet rechtstreeks aan op de voertuigaccu. Als de draad rechtstreeks op de accu is aangesloten, kan motortrilling er uiteindelijk voor zorgen dat de isolatie faalt op het punt waar de draad van het passagierscompartiment naar het motorcompartiment loopt. Als de isolatie van de gele draad scheurt als gevolg van contact met metalen onderdelen, kan er kortsluiting ontstaan, wat aanzienlijk gevaar kan opleveren.
• Het is uiterst gevaarlijk om kabels om de stuurkolom of de versnellingspook te laten wikkelen. Zorg ervoor dat u dit product, de kabels en de bedrading ervan zo wegwerkt dat ze het rijden niet belemmeren of hinderen.
• Zorg ervoor dat de kabels en draden geen van de bewegende delen van het voertuig hinderen of erin verstrikt raken, met name het stuur, de versnellingspook, de parkeerrem, de schuifrails van de stoelen, de deuren of een van de bedieningselementen van het voertuig.
• Leid geen draden langs plaatsen waar ze worden blootgesteld aan hoge temperaturen. Als de isolatie opwarmt, kunnen draden beschadigd raken, wat kan leiden tot kortsluiting of een storing en blijvende schade aan het product.
• Maak geen draden korter. Als u dit doet, kan het beveiligingscircuit (zekeringhouder, zekeringweerstand of filter, enz.) mogelijk niet goed werken.
• Voorzie nooit andere elektronische producten van stroom door de isolatie van de voedingsdraad van dit product door te snijden en op de draad aan te sluiten. De stroomcapaciteit van de draad wordt overschreden, waardoor oververhitting ontstaat.

Voordat u dit product installeert

• Gebruik dit apparaat uitsluitend met een 12-volts accu en negatieve aarding. Als u dit niet doet, kan dit leiden tot brand of een storing.
• Om kortsluiting in het elektrische systeem te voorkomen, moet u de (–) accukabel loskoppelen voordat u met de installatie begint.

Om schade te voorkomen

• Gebruik luidsprekers van meer dan 50 W (maximaal ingangsvermogen) en tussen 4 Ω en 8 Ω (impedantiewaarde). Gebruik geen luidsprekers van 1 Ω tot 3 Ω voor dit product.

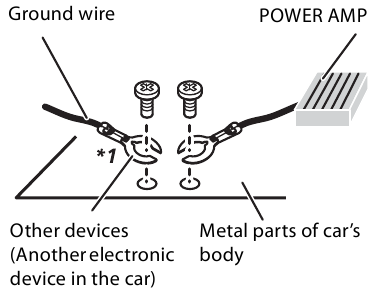

• De zwarte draad is de aarde. Wanneer u dit apparaat of een eindversterker (apart verkrijgbaar) installeert, zorg er dan voor dat u eerst de aardingsdraad aansluit. Zorg ervoor dat de aardingsdraad goed is aangesloten op metalen onderdelen van de carrosserie. De aardingsdraad van de eindversterker en die van dit apparaat of een ander apparaat moeten afzonderlijk met verschillende schroeven op de auto worden aangesloten. Als de schroef voor de aardingsdraad losraakt of eruit valt, kan dit leiden tot brand, rookontwikkeling of een storing.

  *1 Niet meegeleverd bij dit apparaat
• Wanneer u de zekering vervangt, zorg er dan voor dat u alleen een zekering gebruikt met de waarde die op dit product is voorgeschreven.
• Wanneer u een connector loskoppelt, trekt u aan de connector zelf. Trek niet aan de draad, omdat u deze dan uit de connector kunt trekken.

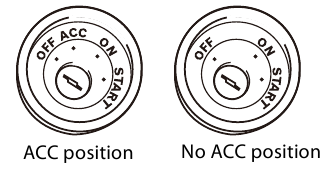

• Dit product kan niet worden geïnstalleerd in een voertuig zonder ACC-stand (accessoire) op het contactslot.

• Om kortsluiting te voorkomen, dekt u de losgekoppelde draad af met isolatietape. Het is vooral belangrijk om alle ongebruikte luidsprekerdraden te isoleren, omdat deze kortsluiting kunnen veroorzaken als ze niet zijn afgedekt.
• Raadpleeg de handleiding van het aan te sluiten product voor het aansluiten van een eindversterker of andere apparaten op dit product.
• Het grafische symbool op het product betekent gelijkstroom.

Opmerking over de blauwe/witte draad

• Wanneer het contactslot wordt ingeschakeld (ACC ON), wordt er een stuursignaal uitgevoerd via de blauwe/witte draad. Sluit aan op de systeemafstandsbedieningsaansluiting van een externe eindversterker, de relaisbesturingsaansluiting van de auto-antenne of de stroombesturingsaansluiting van de antenneversterker (max. 300 mA 12 V DC). Het stuursignaal wordt uitgevoerd via de blauwe/witte draad, zelfs als de audiobron is uitgeschakeld.

Wanneer dit product in de [Power OFF] (Uitschakelen) modus staat, wordt het stuursignaal ook uitgeschakeld. Als de [Power OFF] (Uitschakelen) modus wordt geannuleerd, wordt het stuursignaal opnieuw uitgevoerd en wordt de antenne uitgeschoven met de auto-antennefunctie (als de antenne wordt gebruikt). Wees voorzichtig zodat de uitgeschoven antenne niet in contact komt met obstakels.

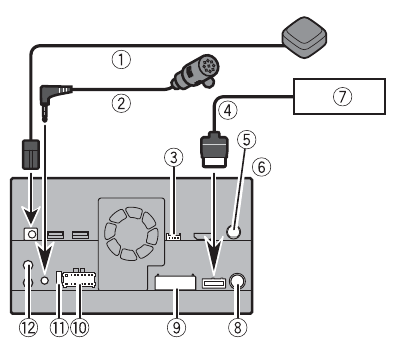

Achterpaneel (hoofdaansluitingen)

1. GPS-antenne 3,55 m (11 ft. 8 in.)
2. Microfoon 3 m (9 ft. 10-1/8 in.)
3. iDatalink-adapteringang Raadpleeg de handleiding voor de
4. iDataLink-adapter (apart verkrijgbaar). RGB-kabel (meegeleverd met navigatiesysteem)
5. SiriusXM Connect Vehicle Tuner Raadpleeg de handleiding voor de SiriusXM Connect Vehicle Tuner (apart verkrijgbaar).
6. Dit product
7. Pioneer navigatiesysteem Neem contact op met uw dealer om te informeren naar de aansluitbare navigatie-unit.
8. Antenne-aansluiting
9. AV-kabel IN/UIT
10. Stroomvoorziening
11. Zekering (10 A)
12. Bekabelde afstandsbediening ingang Er kan een bedrade afstandsbedieningsadapter worden aangesloten (apart verkrijgbaar).

OPMERKING
Voordat u de iDatalink Maestro-adapter gebruikt en/of aansluit, moet u eerst de Maestro-module flashen met de juiste firmware voor het voertuig en de head-unit. U kunt het apparaatnummer vinden dat nodig is voor de activering op de volgende plaatsen (raadpleeg de bedieningshandleiding):

• Het label op de verpakking van dit product
• Het label op dit product
• Het scherm [Firmware Information] (Firmware-informatie)

Stroomkabel

EEN ONJUISTE AANSLUITING KAN LEIDEN TOT ERNSTIGE SCHADE OF LETSEL, WAARONDER EEN ELEKTRISCHE SCHOK, EN TOT INTERFERENTIE MET DE WERKING VAN HET ANTIBLOKKEERSYSTEEM, DE AUTOMATISCHE TRANSMISSIE EN DE SNELHEIDSMETERINDICATIE VAN HET VOERTUIG.

1. Naar stroomvoorziening
2. Stroomkabel
3. Geel Naar aansluiting die van stroom wordt voorzien ongeacht de stand van het contactslot.
4. Rood Naar elektrische aansluiting die wordt bediend door het contactslot (12 V DC) AAN/UIT
5. Oranje/wit
   Naar verlichtingsschakelaar aansluiting.

6. Zwart (aarde) Naar carrosserie (metaal) van het voertuig.
7. Violet/wit Van de twee draden die zijn aangesloten op het achterlicht, sluit u degene aan waarin de spanning verandert wanneer de versnellingspook in de REVERSE (R) stand staat. Deze aansluiting stelt het apparaat in staat te detecteren of de auto vooruit of achteruit rijdt.
8. Roze Ingang autosnelheidssignaal
9. Blauw/wit Sluit aan op de systeembesturingsaansluiting van de eindversterker (max. 300 mA 12 V DC).
10. Lichtgroen Wordt gebruikt om de AAN/UIT-status van de parkeerrem te detecteren. Deze draad moet worden aangesloten op de voedingszijde van
11. de parkeerremschakelaar. Voedingszijde
12. Parkeerremschakelaar
13. Aardezijde

OPMERKING
De positie van het snelheid detectie circuit en de positie van de parkeerremschakelaar variëren afhankelijk van het voertuigmodel. Raadpleeg voor meer informatie uw erkende Pioneer dealer of een professionele installateur.

Luidsprekerkabels

Voer deze aansluitingen uit wanneer u een subwoofer gebruikt zonder de optionele versterker.

1. Naar stroomvoorziening
2. Stroomkabel
3. Links
4. Rechts
5. Voorluidspreker (STD) of luidspreker met hoog bereik (NW)
6. Achterluidspreker (STD) of middentoonluidspreker (NW)
7. Wit
8. Wit/zwart
9. Grijs
10. Grijs/zwart
11. Groen
12. Groen/zwart
13. Violet
14. Violet/zwart
15. Subwoofer (4 Ω)
16. Wanneer u een subwoofer van 2 Ω gebruikt, moet u de subwoofer aansluiten op de violette en violet/zwarte kabels van dit apparaat. Sluit niets aan op de groene en groen/zwarte kabels.
17. Niet gebruikt.
18. Subwoofer (4 Ω) × 2

OPMERKINGEN

• Wanneer een subwoofer in plaats van een achterluidspreker op dit product is aangesloten, wijzigt u de instelling van de achteringang in de eerste instelling. De subwooferuitgang van dit product is monauraal.
  Raadpleeg de bedieningshandleiding voor meer informatie.
• Sluit bij een systeem met twee luidsprekers niets aan op de luidsprekerkabels die niet op luidsprekers zijn aangesloten.

Vermogensversterker (apart verkrijgbaar)

De luidsprekerkabels worden niet gebruikt wanneer deze aansluiting wordt gebruikt.

1. Subwooferuitgang (SUBWOOFER OUTPUT) 23 cm (9 inch) (STD)
   Lage bereik-uitgang (NW)
2. RCA-kabel (apart verkrijgbaar)
3. Vermogensversterker
4. Vooruitgang (FRONT OUTPUT) 15 cm (5-7/8 inch) (STD)
   Hoge bereik-uitgang (NW)
5. Achteruitgang (REAR OUTPUT) 15 cm (5-7/8 inch) (STD)
   Middenbereik-uitgang (NW)
6. Geel/zwart (MUTE) (DEMPEN)
   Als u een apparaat met een dempfunctie gebruikt, sluit u deze kabel aan op de audiodeemkabel op dat apparaat. Zo niet, laat de audiodeemkabel dan vrij van aansluitingen.
7. Dit product
8. Afstandsbediening systeem
   Aansluiten op blauw/witte kabel (max. 300 mA 12 V DC).
9. Achterluidspreker (STD)
   Middenbereik-luidspreker (NW)
10. Voorluidspreker (STD)
    Hoge bereik-luidspreker (NW)
11. Subwoofer (STD)
    Lage bereik-luidspreker (NW)

OPMERKING
Selecteer de juiste luidsprekermodus tussen de standaardmodus (STD) en de netwerkmodus (NW). Raadpleeg de bedieningshandleiding voor meer informatie.

iPod/iPhone en smartphone
OPMERKINGEN

• Raadpleeg de handleiding voor de kabel voor meer informatie over het aansluiten van een extern apparaat met behulp van een afzonderlijk verkochte kabel.
• Raadpleeg de bedieningshandleiding voor meer informatie over de aansluiting, bediening en compatibiliteit van de iPhone.
• Raadpleeg de bedieningshandleiding voor meer informatie over de aansluiting en bediening van de smartphone.

Identificatielabels aan USB-kabels bevestigen
Bevestig identificatielabels aan USB-kabels (meegeleverd en apart verkrijgbaar) voordat u dit product in een voertuig installeert.

1. Sluit USB-kabels aan op de USB-poort 1 en 2 aan de achterkant van dit product.
2. Bevestig de identificatielabels die overeenkomen met elke poort aan de USB-kabels, zoals hieronder wordt geïllustreerd. Bevestig het label "Poort 1 Apple CarPlay" aan de USB-kabel die is aangesloten op de USB-poort 1.
   Bevestig het label "Poort 2 Android Auto" aan de USB-kabel die is aangesloten op de USB-poort 2.


iPod/iPhone
Aansluiten via de USB-poort

1. USB-poort 1
2. USB-kabel 1,5 m (4 ft. 11 inch)
3. USB-interfacekabel voor iPod/iPhone (CD- IU52) (apart verkrijgbaar)
4. iPhone

Smartphone (Android™-apparaat)
Aansluiten via de USB-poort

1. USB-poort 2
2. USB-kabel (meegeleverd met CD-MU200)
3. USB - micro-USB-kabel (Type USB A -micro USB B) (meegeleverd met CD-MU200)
4. Smartphone

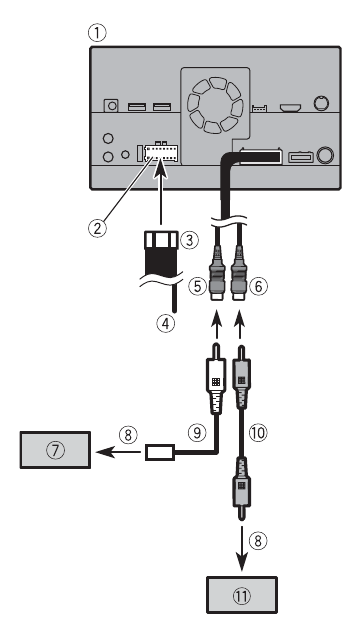

Camera

Wanneer u de achteruitkijkcamera gebruikt, wordt de achteruitkijk automatisch van de video overgeschakeld door de schakelhendel naar REVERSE (R) (ACHTERUIT) te bewegen. Met de Camera View (Cameraweergave)-modus kunt u ook controleren wat er zich achter u bevindt tijdens het rijden.

GEBRUIK ALLEEN DE INGANG VOOR DE ACHTERUITRIJCAMERA OF DE SPIEGELBEELD-ACHTERUITRIJCAMERA. ANDER GEBRUIK KAN LEIDEN TOT LETSEL OF SCHADE.

• Het schermbeeld kan omgekeerd lijken.
• Met de achteruitkijkcamera kunt u trailers in de gaten houden, of in een krappe parkeerplaats achteruitrijden. Niet gebruiken voor amusementsdoeleinden.
• Objecten in de achteruitkijk kunnen dichterbij of verder weg lijken dan in werkelijkheid.
• Het beeldgebied van schermvullende beelden die worden weergegeven tijdens het achteruitrijden of het controleren van de achterkant van het voertuig, kan enigszins afwijken

1. Dit product
2. Stroomvoorziening
3. Stroomkabel
4. Violet/wit (REVERSE-GEAR SIGNAL INPUT) (ACHTERUITVERSNELLINGSSIGNAALINGANG)
5. Bruin (REAR VIEW CAMERA IN) (ACHTERUITKIJKCAMERA IN) 23 cm (9 inch)
6. Geel (VIDEO INPUT) (VIDEO-INGANG) 23 cm (9 inch)
7. Achteruitkijkcamera (ND-BC8) (apart verkrijgbaar)
8. Naar video-uitgang
9. RCA-kabel (meegeleverd met ND-BC8)
10. RCA-kabel (apart verkrijgbaar)
11. Weergavecamera (apart verkrijgbaar)

OPMERKINGEN

• Sluit alleen de achteruitkijkcamera aan op de bruine kabel. Sluit geen andere apparatuur aan.
• Sommige geschikte instellingen zijn vereist om achteruitkijkcamera's te gebruiken. Raadpleeg de bedieningshandleiding voor meer informatie.

Externe videocomponent

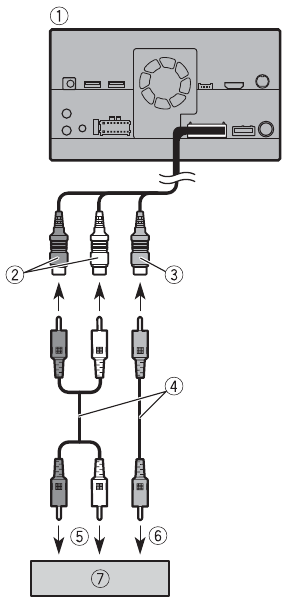

AV-ingang gebruiken

1. Dit product
2. Rood, wit (AUDIO INPUT) (AUDIO-INGANG) 23 cm (9 inch)
3. Geel (VIDEO INPUT) (VIDEO-INGANG) 23 cm (9 inch)
4. RCA-kabel (apart verkrijgbaar)
5. Naar audio-ingang
6. Naar video-ingang
7. Externe videocomponent (apart verkrijgbaar)

OPMERKING
De juiste instelling is vereist om de externe videocomponent te gebruiken. Raadpleeg de bedieningshandleiding voor meer informatie.

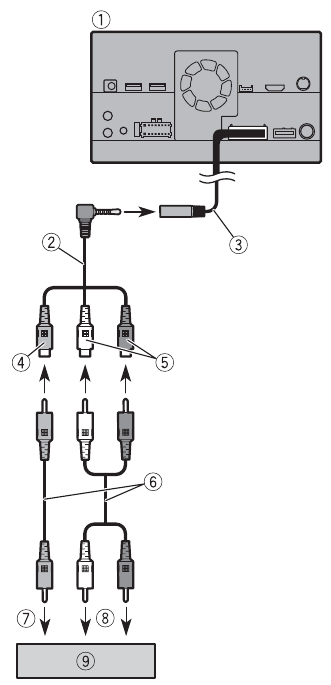

Een AUX-ingang gebruiken

1. Dit product
2. Mini-jack AV-kabel (CD-RM10) (apart verkrijgbaar)
3. AUX-ingang (AUX IN) 15 cm (5-7/8 inch)
4. Geel
5. Rood, wit
6. RCA-kabels (apart verkrijgbaar)
7. Naar video-uitgang
8. Naar audio-uitgangen
9. Externe videocomponent (apart verkrijgbaar)

OPMERKING
De juiste instelling is vereist om de externe videocomponent te gebruiken. Raadpleeg de bedieningshandleiding voor meer informatie.

Gebruik zeker een mini-jack AV-kabel (CDRM10) (apart verkrijgbaar) voor de bedrading. Als u andere kabels gebruikt, kan de bedradingspositie verschillen, wat kan leiden tot gestoorde beelden en geluiden.

L: Linkeraudio (wit)
R: Rechteraudio (rood)
V: Video (geel)
G: Aarde

Een HDMI-ingang gebruiken

1. Dit product
2. HDMI-poort
3. High Speed HDMI®-kabel (apart verkrijgbaar)
4. HDMI-apparaat (apart verkrijgbaar)

OPMERKING

Wanneer u de High Speed HDMI®-kabel aansluit, gebruikt u de kabelbinder om deze stevig vast te zetten.

De High Speed HDMI^® vastzetten

Zorg ervoor dat u de High Speed HDMI®-kabel met de kabelbinder vastzet wanneer u het externe apparaat met de High Speed HDMI®-kabel aansluit.

1. Steek de High Speed HDMI®-kabel in de HDMI-poort.
2. Wikkel de kabelbinder om de haak boven de HDMI-poort en de High Speed HDMI®-kabel, en draai deze vervolgens vast om de High Speed HDMI®-kabel vast te zetten.

   1. Haak
   2. Kabelbinder
   3. High Speed HDMI®-kabel

      Draai de kabelbinder niet meer aan dan nodig is.

Achterdisplay

1. Dit product
2. Achteraudio-uitgang (R. AUDIO OUT)
3. Geel (REAR MONITOR OUTPUT) 30 cm (11-7/8 inch)
4. Mini-pin stekkerkabel (apart verkrijgbaar)
5. RCA-kabels (apart verkrijgbaar)
6. Naar audio-ingang
7. Naar video-ingang
8. Achterdisplay met RCA-ingang (apart verkrijgbaar)

Installeer het achterdisplay NOOIT op een plek waar de bestuurder de video kan bekijken, of waar passagiers op de achterbank de videobron kunnen bekijken.

Installatie

Voorzorgsmaatregelen vóór de installatie

• Installeer dit product nooit op plaatsen waar, of op een manier dat:
  • De bestuurder of passagiers gewond kunnen raken als het voertuig plotseling stopt.
  • De bediening van het voertuig door de bestuurder kan worden belemmerd, zoals op de vloer voor de bestuurdersstoel, of dicht bij het stuur of de versnellingspook.
• Gebruik de meegeleverde onderdelen op de aangegeven manier om een goede installatie te garanderen. Als er geen onderdelen bij dit product zijn geleverd, gebruik dan compatibele onderdelen op de aangegeven manier nadat u de compatibiliteit van het onderdeel door uw dealer hebt laten controleren. Als er andere dan de meegeleverde of compatibele onderdelen worden gebruikt, kunnen deze interne onderdelen van dit product beschadigen of kunnen ze losraken en kan het product losraken.
• Het is uiterst gevaarlijk om kabels rond de stuurkolom of versnellingspook te laten wikkelen. Zorg ervoor dat u dit product, de kabels en bedrading ervan zo installeert dat ze het rijden niet belemmeren of hinderen.
• Zorg ervoor dat snoeren niet bekneld kunnen raken in een deur of het schuifmechanisme van een stoel, waardoor kortsluiting kan ontstaan.
• Bevestig de juiste werking van de andere apparatuur van uw voertuig na de installatie van dit product.
• Installeer dit product niet op een plaats waar het (i) het zicht van de bestuurder kan belemmeren, (ii) de prestaties van een van de besturingssystemen of veiligheidsvoorzieningen van het voertuig kan belemmeren, inclusief airbags, knoppen voor waarschuwingslichten of
  (iii) het vermogen van de bestuurder om het voertuig veilig te bedienen kan belemmeren.
• Installeer dit product nooit voor of naast de plaats in het dashboard, de deur of de stijl van waaruit een van de airbags van uw voertuig zou worden geactiveerd. Raadpleeg de gebruikershandleiding van uw voertuig voor informatie over het activeringsgebied van de frontale airbags.

Vóór de installatie

• Raadpleeg uw dichtstbijzijnde dealer als de installatie het boren van gaten of andere wijzigingen aan het voertuig vereist.
• Voordat u dit product definitief installeert, sluit u de bedrading tijdelijk aan om te controleren of de aansluitingen correct zijn en het systeem goed werkt.
• Installeer dit product niet in een positie waarin de opening van het LCD-scherm wordt belemmerd door obstakels, zoals de versnellingspook. Zorg ervoor dat u voldoende ruimte overlaat voordat u dit product installeert, zodat het LCD-scherm de versnellingspook niet belemmert wanneer het volledig is geopend. Dit kan interferentie met de versnellingspook veroorzaken, of een storing van het mechanisme van dit product.

Installatie-opmerkingen

• Installeer dit product niet op plaatsen die zijn blootgesteld aan hoge temperaturen of vochtigheid, zoals:
  • Plaatsen in de buurt van een verwarming, ventilatieopening of airconditioner.
  • Plaatsen die worden blootgesteld aan direct zonlicht, zoals bovenop het dashboard.
  • Plaatsen die kunnen worden blootgesteld aan regen, zoals in de buurt van de deur of op de vloer van het voertuig.
• Installeer dit product horizontaal op een oppervlak met een tolerantie van 0 tot 30 graden (binnen 5 graden naar links of rechts). Onjuiste installatie van het apparaat met het oppervlak meer dan deze toleranties gekanteld, vergroot de kans op fouten in de locatie-weergave van het voertuig, en kan anders de weergaveprestaties verminderen.

• Om een goede warmteafvoer te garanderen bij het gebruik van dit apparaat, moet u bij de installatie voldoende ruimte achter het achterpaneel laten en eventuele losse kabels zo wikkelen dat ze de ventilatieopeningen niet blokkeren.


Installatie met behulp van de schroefgaten aan de zijkant van dit product

1. Dit product bevestigen aan de fabrieksradio-montagebeugel.

Plaats dit product zo dat de schroefgaten zijn uitgelijnd met de schroefgaten van de beugel en draai de schroeven op drie plaatsen aan elke kant vast.
Gebruik de schroeven met bolkop of verzonken schroeven, afhankelijk van de vorm van de schroefgaten van de beugel.

1. Fabrieksradio-montagebeugel
2. Als de pal de installatie belemmert, kunt u deze uit de weg buigen.
3. Dashboard of console
4. Schroef met bolkop of verzonken schroef
   Zorg ervoor dat u de bij dit product geleverde schroeven gebruikt.

De GPS-antenne installeren

Knip de GPS-antennekabel niet door om deze in te korten en gebruik geen verlengstuk om deze langer te maken. Het wijzigen van de antennekabel kan leiden tot kortsluiting of storingen en permanente schade aan dit product.

Installatie-opmerkingen

• De antenne moet worden geïnstalleerd op een vlakke ondergrond waar radiogolven zo min mogelijk worden geblokkeerd. Radiogolven kunnen niet door de antenne worden ontvangen als de ontvangst van de satelliet wordt geblokkeerd.


1. Dashboard
2. Hoedenplank

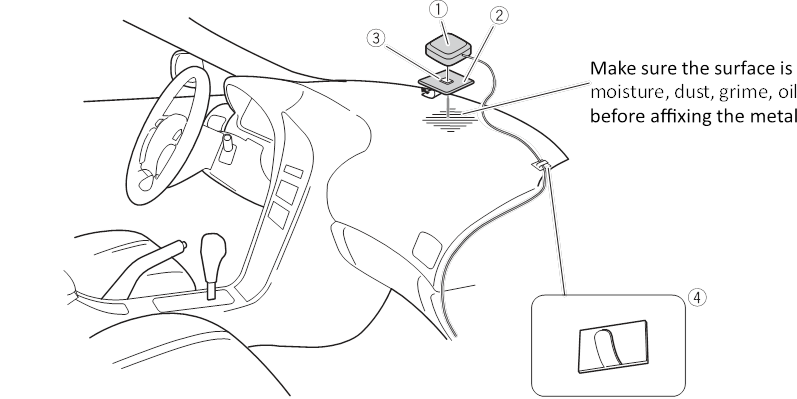

• Wanneer u de GPS-antenne in het voertuig installeert, moet u de metalen plaat gebruiken die bij uw systeem is geleverd. Als dit niet wordt gebruikt, is de ontvangstgevoeligheid slecht.
• Knip de metalen accessoireplaat niet door. Dit zou de gevoeligheid van de GPS-antenne verminderen.
• Zorg ervoor dat u niet aan de antennekabel trekt wanneer u de GPS-antenne verwijdert. De kabel kan losraken.
• Verf de GPS-antenne niet, omdat dit de prestaties kan beïnvloeden.

Bij het installeren van de antenne in het voertuig (op het dashboard of de hoedenplank)

Installeer de GPS-antenne niet over sensoren of ventilatieopeningen op het dashboard van het voertuig, omdat dit de goede werking van dergelijke sensoren of ventilatieopeningen kan verstoren en het vermogen van de metalen plaat onder de GPS-antenne om goed en veilig aan het dashboard te bevestigen, kan aantasten.

1. GPS-antenne
2. Metalen plaat
   Trek de beschermfolie aan de achterkant eraf.
3. Dubbelzijdige tape
4. Klemmen
   Gebruik klemmen om de kabel indien nodig in het voertuig vast te zetten.

OPMERKINGEN

• Bevestig de metalen plaat zo waterpas mogelijk op het oppervlak waar de GPS-antenne naar het raam is gericht.
• Bevestig de GPS-antenne op de metalen plaat met behulp van de dubbelzijdige tape.
• De metalen plaat bevat een sterke lijm die een afdruk op het oppervlak kan achterlaten als deze wordt verwijderd.
• Knip de metalen plaat niet in kleine stukjes bij het bevestigen.
• Sommige modellen gebruiken raamglas dat geen signalen van GPS-satellieten doorlaat. Installeer op dergelijke modellen de GPS-antenne aan de buitenkant van het voertuig.

De microfoon installeren

• Installeer de microfoon op een plaats waar de richting en afstand tot de bestuurder het gemakkelijkst is om de stem van de bestuurder op te pikken.
• Zorg ervoor dat u het product uitschakelt (ACC OFF) voordat u de microfoon aansluit.
• Afhankelijk van het voertuigmodel kan de lengte van de microfoonkabel te kort zijn wanneer u de microfoon op de zonneklep monteert. Installeer de microfoon in dergelijke gevallen op de stuurkolom.

Montage op de zonneklep

1. Plaats de microfoonkabel in de groef.

   1. Microfoonkabel
   2. Groef
2. Bevestig de microfoonclip aan de zonneklep.

   1. Microfoonclip
   2. Klemmen
      Gebruik afzonderlijk verkochte klemmen om de kabel indien nodig in het voertuig vast te zetten.

Installeer de microfoon op de zonneklep wanneer deze in de omhoog-stand staat. Het kan de stem van de bestuurder niet herkennen als de zonneklep in de omlaag-stand staat.

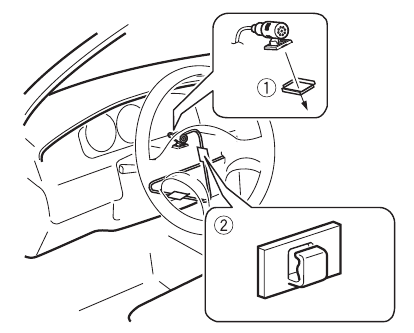

Installatie op de stuurkolom

1. Maak de microfoonvoet los van de microfoonclip door de microfoonvoet te schuiven terwijl u op het lipje drukt.

   1. Lipje
   2. Microfoonvoet
2. Monteer de microfoon op de stuurkolom.

   1. Dubbelzijdige tape
   2. Klemmen
      Gebruik afzonderlijk verkochte klemmen om de kabel indien nodig in het voertuig vast te zetten.

OPMERKING
Installeer de microfoon op de stuurkolom, uit de buurt van het stuur.

De microfoonhoek aanpassen
De microfoonhoek kan worden aangepast.

Belangrijke veiligheidsinformatie

Systemen voor zicht naar achteren (back-upcamera's) zijn vereist in bepaalde nieuwe voertuigen die in de VS en Canada worden verkocht. De Amerikaanse regelgeving begon volgens een fasegewijze invoering van twee jaar op 1 mei 2016, en zowel de VS als Canada eisen dat alle voertuigen die op of na 1 mei 2018 zijn vervaardigd, systemen voor zicht naar achteren hebben. Eigenaren van voertuigen die zijn uitgerust met conforme systemen voor zicht naar achteren, mogen dit product niet installeren of gebruiken op een manier die de naleving van de toepasselijke voorschriften door dat systeem verandert of uitschakelt. Als u niet zeker weet of uw voertuig een systeem voor zicht naar achteren heeft dat onder de Amerikaanse of Canadese regelgeving valt, neem dan contact op met de voertuigfabrikant of -dealer.
Als uw voertuig een conforme back-upcamera heeft die het back-upbeeld via de fabrieksontvanger weergeeft, gebruik dan niet de Pioneer-ontvanger, tenzij deze is aangesloten op en hetzelfde beeld weergeeft als de fabrieksback-upcamera. Aansluiting op de fabrieksback-upcamera vereist een afzonderlijk verkochte adapter. Niet alle voertuigen kunnen mogelijk worden aangesloten. Neem contact op met een gekwalificeerde professionele installateur voor installatieopties die specifiek zijn voor uw voertuig.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Pioneer AVH-W4400NEX Handleiding

Beschikbare talen
