Greencut GS680X Handleiding

VEILIGHEIDSREGELS EN VOORZORGSMAATREGELEN

De volgende symbolen en signaalwoorden en hun betekenis zijn bedoeld om de gevaren en informatie met betrekking tot dit product uit te leggen.

SYMBOOL	WOORD	BETEKENIS
	LET OP	Het geeft een gevaarlijke situatie aan waarbij u volledige aandacht moet besteden om elk soort persoonlijk letsel of schade aan het apparaat te voorkomen.
	OPMERKING	Het geeft nuttige informatie aan die uw taak kan vergemakkelijken.

LET OP: Lees en begrijp alle waarschuwingen en veiligheidsinstructies voordat u dit product gebruikt. Het niet naleven hiervan kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Alle informatie in deze handleiding is relevant voor uw eigen veiligheid en die van uw omgeving. Raadpleeg een professional of neem contact op met het erkende servicecentrum als u vragen heeft over de informatie in deze handleiding.
De volgende informatie over gevaren en voorzorgsmaatregelen omvat de meest waarschijnlijke situaties die zich kunnen voordoen tijdens het gebruik van deze machine.
Controleer alle documentatie, verpakkingen en productetiketten voordat u het gebruikt. Als u een situatie tegenkomt die niet in deze handleiding wordt beschreven, gebruik dan uw gezond verstand om de machine zo veilig mogelijk te gebruiken en gebruik de machine niet als u enig gevaar ziet.

GEBRUIKERS

• Dit product is ontworpen om te worden gehanteerd door gebruikers van wettelijke leeftijd die deze instructies hebben gelezen en begrepen. Sta niet toe dat minderjarigen of personen die deze instructies niet begrijpen het product gebruiken.
• Maak uzelf vertrouwd met dit product voordat u het gebruikt. Zorg ervoor dat u weet waar alle bedieningselementen zich bevinden, de veiligheidsvoorzieningen en hoe ze moeten worden gebruikt.
• Als u een onervaren gebruiker bent, raden we u aan te oefenen met het uitvoeren van eenvoudig werk en, indien mogelijk, in het gezelschap van een ervaren persoon.

PERSOONLIJKE VEILIGHEID

• Forceer deze machine niet. Gebruik deze machine, accessoires, gereedschappen, enz. in overeenstemming met deze instructies, rekening houdend met de omstandigheden en het uit te voeren werk. Het gebruik van deze machine voor andere dan de beoogde doeleinden kan een gevaarlijke situatie veroorzaken.
• Wees alert, let op wat u doet bij het bedienen van deze machine.
• Gebruik deze machine niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie.
• Vermijd inademing van uitlaatgassen. Deze machine produceert gevaarlijke gassen zoals koolmonoxide, die duizeligheid, flauwvallen of de dood kunnen veroorzaken.
• Controleer of alle veiligheidsvoorzieningen zijn geïnstalleerd en in goede staat verkeren. Gebruik deze machine niet als een van de onderdelen beschadigd is.
• Zorg altijd voor een goede voetsteun en bedien de machine alleen wanneer deze zich op een vast, stabiel en vlak oppervlak bevindt. Glijdende of onstabiele oppervlakken kunnen leiden tot verlies van evenwicht of controle over de machine.
• Houd de machine altijd met beide handen vast aan de handgrepen.
• Als u vanaf een hoogte werkt, werk dan nooit op een ladder, boom of onveilige steun en werk nooit met één hand.
• Houd alle lichaamsdelen uit de buurt van snij-elementen en bewegende delen wanneer de machine draait. Voordat u de machine start, moet u ervoor zorgen dat het snij-element geen contact maakt met objecten. Een moment van onachtzaamheid tijdens het gebruik kan ertoe leiden dat uw kleding of lichaamsdeel wordt doorgesneden door het snij-element.
• Houd de zaag altijd met uw rechterhand op de achterste handgreep en uw linkerhand op de voorste handgreep. Het vasthouden van de zaag met uw handen ondersteboven verhoogt het risico op een ongeval en mag nooit worden gedaan.
• Controleer de toestand van de boom om te voorkomen dat er droge takken op vallen terwijl u zaagt. Wees alert op het risico van elastische terugkeer bij het zagen van een tak die onder spanning staat. Wanneer de spanning van de houtvezels wordt losgelaten, kan de tak, onder een veereffect, de bediener raken en/of de zaag uit de hand slaan.
• Wees uiterst voorzichtig bij het zagen van onkruid en jonge struiken. Fijne materialen kunnen de zaagketting vasthouden en op u worden geprojecteerd, of ervoor zorgen dat u uw evenwicht verliest onder invloed van tractie.
• Als u een onervaren gebruiker bent, raden we u aan om een minimale hoeveelheid te oefenen met het zagen van blokken op een zaagbok of zaagvork.
• Probeer niet het gezaagde materiaal van het snijgereedschap te verwijderen wanneer het beweegt. Zorg ervoor dat de machine is uitgeschakeld bij het opruimen van puin.
• Pak de machine nooit op bij het snijgereedschap. Snijgereedschappen hebben scherpe randen die u kunnen verwonden.
• Raak geen van de motoronderdelen aan terwijl de machine draait of net nadat deze is gestopt vanwege de hoge temperaturen die het bereikt.
• Gebruik de machine niet in regenachtige of extreem vochtige omstandigheden.
• Laat deze machine niet onbeheerd achter tijdens gebruik.

WERKKLEDING

• Kleed u op de juiste manier. Draag geen losse kleding of sieraden die vast kunnen komen te zitten in bewegende delen. We raden het gebruik van:
  • Oogbescherming (veiligheidsbril).
  • Gehoorbescherming.
  • Hoofd- en gezichtsbescherming (helm en masker).
  • Handbescherming (bestendige en antislip handschoenen).
  • Beenbescherming (broek).
  • Voetbescherming (antislip schoeisel).

TRILLINGEN

• Een hoog trillingsniveau en lange perioden van blootstelling zijn de factoren die bijdragen aan white finger disease (het fenomeen van Raynaud). Om het risico op white finger disease te verminderen, moet u op de hoogte zijn van deze aanbevelingen:
  • Draag altijd handschoenen.
  • Maak je altijd zorgen om je handen warm te houden.
  • Zorg ervoor dat de ketting altijd scherp is.
  • Neem regelmatig pauzes.
  • Houd de machine altijd stevig vast aan de handgrepen.
• Raadpleeg onmiddellijk uw arts als u een van de symptomen van white finger disease opmerkt.

VEILIGHEID WERKGEBIED

• Gebruik de machine niet bij extreme temperaturen.
• Houd de machine uit de buurt van overmatig vocht.
• Gebruik deze machine niet in explosieve atmosferen in de buurt van ontvlambare vloeistoffen, gassen en stof.
• Start de machine nooit in een afgesloten ruimte of omheining. Uitlaatgassen en brandstofdampen bevatten koolmonoxide en gevaarlijke chemicaliën.
• Houd het werkgebied schoon en goed verlicht. Rommelige, donkere gebieden kunnen ongelukken veroorzaken.
• Verwijder alle objecten uit het werkgebied voordat u deze machine start. Objecten in de buurt van het product kunnen worden aangeraakt en weggeslingerd door de machine, waardoor persoonlijk letsel kan ontstaan.
• Houd kinderen, mensen of dieren uit de buurt tijdens het gebruik van deze machine.
• Wanneer het werk gelijktijdig door twee of meer personen wordt gedaan, controleer dan altijd de locatie van de anderen en houd voldoende afstand om de veiligheid te waarborgen.
• Houd er rekening mee dat de machinebediener verantwoordelijk is voor gevaren en ongevallen die aan andere personen of dingen worden veroorzaakt. De fabrikant is op geen enkele manier aansprakelijk voor schade veroorzaakt door oneigenlijk of onjuist gebruik van deze machine.

BRANDSTOFVEILIGHEID

• Brandstof en olie zijn gevaarlijk. Niet inademen of inslikken. Als u brandstof en/of olie inslikt, raadpleeg dan onmiddellijk een arts. Als het in contact komt met brandstof of olie, reinig dan onmiddellijk met veel zeep en water. Als er geïrriteerde ogen of huid aanwezig zijn, raadpleeg dan zo snel mogelijk een arts.
• Niet tanken in afgesloten of slecht geventileerde ruimtes. Brandstof- en oliedampen bevatten gevaarlijke chemicaliën.
• Brandstof en olie zijn gevaarlijke en licht ontvlambare chemicaliën. Breng geen vlammen, vonken of warmtebronnen in de buurt van de machine. Niet roken tijdens het vervoeren van brandstof, het vullen van de tank of tijdens het werken. In geval van brand, blus de brand met een droog poederblusapparaat.
• Schakel altijd de motor uit voordat u tankt.
• Tank altijd in goed geventileerde ruimtes en nooit met de motor aan of heet.
• Als er een brandstoflek wordt gevonden, start of laat de motor niet draaien totdat het lek is gerepareerd.
• Zorg ervoor dat de brandstofdop goed gesloten is.
• Brandstof die langere tijd in de carburateur is opgeslagen, kan een moeilijke start veroorzaken en reparaties en onderhoud van de machine verhogen.
• Bewaar brandstof altijd in goedgekeurde containers. Gebruik geen opgeslagen brandstof langer dan 2 maanden, het zal het starten moeilijker maken en onbevredigende motorprestaties opleveren.

VEILIGHEID BIJ ONDERHOUD/TRANSPORT EN OPSLAG

• Wijzig de productbediening niet.
• Controleer regelmatig op kapotte onderdelen of andere omstandigheden die de correcte werking van de machine kunnen beïnvloeden.
• Vervang versleten of beschadigde onderdelen onmiddellijk door originele reserveonderdelen.
• Voer regelmatig onderhoud uit aan de machine. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die niet in deze handleiding worden beschreven. We raden aan dat onderhoud en reparaties die niet in deze handleiding worden beschreven, worden uitgevoerd door een officiële servicefaciliteit.
• Volg de instructies voor smering, spannen en accessoires voor het vervangen van de ketting. Een onjuist gespannen en gesmeerde ketting kan breken en het risico op terugslag vergroten.
• Maak de machine altijd schoon, vooral de brandstoftank, de omgeving ervan en het luchtfilter, van stof en vuil na het beëindigen van het werk.
• Schakel de machine uit en koppel de bougie los voordat u aanpassingen maakt, bijvult, accessoires vervangt, onderhoud uitvoert, transporteert of deze machine opslaat.
• Houd de handgrepen van deze machine droog en schoon.
• Als de machine vreemd begint te trillen, schakel hem dan uit en onderzoek hem op de oorzaak. Als u de reden niet ziet, breng uw machine dan naar de officiële technische dienst.
• Verminder het motortoerental bij het uitschakelen van de motor. Als de motor is uitgerust met een brandstofafsluitklep, gebruik deze dan wanneer de motor is gestopt.
• Om brandwonden of brandgevaar te voorkomen, laat u de apparatuur volledig afkoelen voordat u deze transporteert of opslaat.

• Zorg er bij het transporteren van het product voor dat de motor is gestopt en dat de machine goed is vastgezet om te voorkomen dat deze omvalt, brandstof morst of beschadigd raakt.
• Houd bij het transporteren van de machine de zaag vast aan de voorste handgreep met de machine uit, de ketting en het zwaard bedekt met de afdekking en op een afstand van de lichaamsdelen. Bedek bij het opbergen van de kettingzaag altijd het zwaard met de afdekking.
• De apparatuur is niet weerbestendig en mag niet worden opgeslagen in direct zonlicht, hoge omgevingstemperaturen of op vochtige of natte plaatsen.
• Bewaar het product buiten het bereik van kinderen.

ONGEWENSTE REACTIES TIJDENS HET WERKEN MET DE EENHEID

• Wees altijd voorzichtig bij het zagen met de kettingzaag en wees je bewust van onverwachte reactiekrachten. Er zijn drie onvoorziene reactiekrachten die optreden bij een kettingzaag: terugslag, voorwaartse trekkracht en terugdeinzen.

TERUGSLAG

• Als een object wordt aangeraakt met de snijketting in het gebied van de punt van het zwaard terwijl deze draait. Contact van de ketting op de punt van het zwaard kan een onvoorziene reactiekracht veroorzaken die de punt van het zwaard omhoog kan duwen, waardoor een roterende beweging ontstaat die ervoor kan zorgen dat het zwaard van de ketting in botsing komt met de gebruiker. Deze reactie kan leiden tot verlies van controle over de machine en ernstig persoonlijk letsel.

NAAR VOREN TREKKEN

• Wanneer de ketting abrupt stopt wanneer deze in het snijgebied wordt gevangen door een vreemd voorwerp in het hout of omdat er niet goed is gesneden. De ketting duwt, wanneer deze wordt gestopt, de zaag naar voren en als deze niet correct door de klauw tegen de tak of boom wordt gehouden, veroorzaakt dit een onverwachte trekkracht die kan leiden tot verlies van controle en ernstig persoonlijk letsel.
• Om dit "naar voren trekken" (naar voren trekken) te voorkomen, begint u met zagen op vol gas en houdt u de machine altijd op vol gas tijdens het zagen en ondersteunt u de klauw van de zaag tegen het te zagen hout.

REGRESSIE

• Terugdeinzen kan optreden als het zwaard een object raakt of wanneer het hout gesloten is en de ketting vastzit in de snee. Het puntcontact kan in sommige gevallen een extreem snelle omgekeerde reactie veroorzaken, waardoor het zwaard omhoog en naar de gebruiker toe beweegt. Als de ketting is vergrendeld in een positie aan de bovenrand van het zwaard, kan deze naar de gebruiker worden geduwd. In beide gevallen kan de gebruiker de controle over de machine verliezen en ernstig gewond raken.
• Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest, wat kan leiden tot ernstig persoonlijk letsel.
• Deze reactiekrachten zijn het resultaat van verkeerd gebruik van het gereedschap en/of onjuiste procedures of bedrijfsomstandigheden en kunnen worden vermeden door de juiste voorzorgsmaatregelen te nemen die hieronder worden gespecificeerd:
  • Houd de zaag stevig vast met beide handen en met beide duimen en vingers rond de zaaghandgrepen en positioneer uw lichaam en armen zodat deze bestand is tegen onverwachte krachten.
  • Strek uw armen niet te ver uit en zaag niet boven schouderhoogte.
  • Wees altijd bewust van waar de punt van het kettingzwaard zich bevindt.
  • Zorg ervoor dat de punt van het zwaard niets raakt.
  • Zaag geen takken met de punt van het zwaard.
  • Zorg ervoor dat er geen spijkers of stukken metaal in het snijgebied zitten en let vooral op spijkers of stukken ijzer die zich rond het snijgebied kunnen bevinden. Wees ook voorzichtig bij het zagen van hardhout waar de ketting vast kan komen te zitten en kan worden geblokkeerd en dus terugslag kan veroorzaken.
  • Start op vol gas en houd de machine altijd op vol gas tijdens het zagen.
  • Zaag één tak of stuk hout tegelijk.
  • Wees voorzichtig bij het inbrengen van de zaagketting in een reeds gestarte snee om verder te gaan.
  • Zaag niet met de kettingzaag totdat u vertrouwd bent met de zaagtechniek.
  • Zaag niet in takken of stukken hout die tijdens het zagen van positie kunnen veranderen.
  • Houd de ketting in goede staat.
  • Werk alleen als de ketting goed geslepen en correct gespannen is.
  • Ga nooit op het zaagvlak van de kettingzaag staan.
  • Gebruik alleen vervangende zwaarden en kettingen die door de fabrikant zijn gespecificeerd. Onjuist vervangen zwaarden en kettingen kunnen een kettingbreuk en/of terugslag veroorzaken.
  • Volg de instructies van de fabrikant voor het slijpen en onderhouden van de zaagketting.

ONDERHOUD

• Laat het product regelmatig controleren door een gekwalificeerde technicus en gebruik alleen originele vervangingsonderdelen. Neem bij vragen contact op met de officiële technische dienst.

WAARSCHUWINGSPICOGRAMMEN

De pictogrammen op de waarschuwingsetiketten op deze machine en/of in de handleiding geven informatie aan die nodig is voor een veilig gebruik van deze machine.

PRODUCTOMSCHRIJVING

GEBRUIKSVOORWAARDEN

Alleen hout zagen. Gebruik de kettingzaag niet voor andere doeleinden waarvoor hij niet is bedoeld. Gebruik de kettingzaag niet om plastic, bakstenen of andere bouwmaterialen dan hout te zagen. Elk ander gebruik dan hierboven beschreven kan gevaarlijke situaties veroorzaken en ontheft de fabrikant van alle aansprakelijkheid.

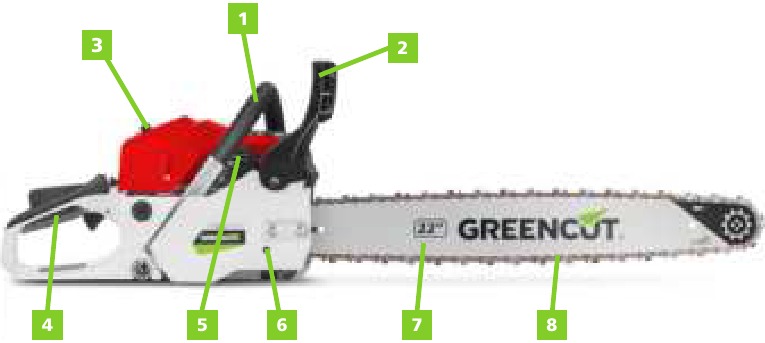

GEDETAILLEERDE BESCHRIJVING VAN HET PRODUCT

1. Handvat
2. Kettingrem
3. De luchtfilter sluiten
4. Gaspedaal
5. Motor
6. Kettingspanner
7. Zwaard
8. Ketting
9. Geluiddemper
10. Olietankdop
11. Starterhandgreep
12. Koppeling
13. AAN/UIT-schakelaar
14. Koudstartondersteuning
15. Gaskleplock
16. Silent block
17. Brandstoftankdop

LET OP: De producten die in deze handleiding worden beschreven, kunnen qua uiterlijk, toevoegingen, beschrijving en verpakking afwijken van de hier getoonde of beschreven producten.

TECHNISCHE GEGEVENS

LET OP: GREENCUT behoudt zich het recht voor om de technische gegevens zonder voorafgaande kennisgeving te wijzigen.

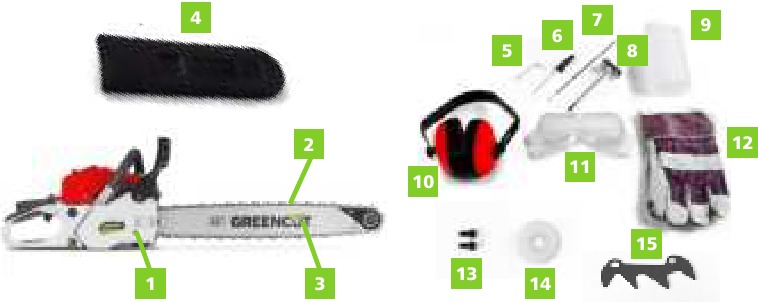

INHOUD VAN DE DOOS

1. Aandrijfeenheid
2. Ketting
3. Zwaard
4. Stangbeschermer
5. Wash allen
6. Schroevendraaier voor carburateurafstelling
7. Lima
8. Bougiesleutel
9. Mengpot
10. Gehoorbeschermer
11. Bril
12. Handschoenen
13. M2-schroeven M5x10 (klauwbevestiging)
14. Versnellingspomp (vervanging)
15. Klauw

• Haal het product en de accessoires uit de doos. Controleer of alle items aanwezig zijn.
• Inspecteer het product om er zeker van te zijn dat het niet is gebroken of beschadigd tijdens het transport.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.

LET OP: Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de officiële technische dienst. Gebruik dit product niet zonder het onderdeel te vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig letsel bij de bediener.

MONTAGE

LET OP: De kettingzaag kan worden geleverd met plastic afstandhouders op of rond de zwaardbouten. De afstandhouder is uitsluitend bedoeld voor transportdoeleinden en moet worden verwijderd voordat het zwaard wordt gemonteerd. Nadat u de remkap hebt verwijderd, verwijdert u de plastic afstandhouders die u aantreft en monteert u vervolgens het zwaard zoals beschreven. Als u de afstandhouders niet verwijdert voordat u de kettingzaag monteert en gebruikt, kan dit leiden tot letsel, schade aan het apparaat en vervalt de garantie.

Open de doos en installeer de geleidestang en de zaag als volgt in de aandrijfeenheid:

1. Trek de kettingremhendel naar de achterkant van de zaag (of trek deze naar de achterkant van de zaag als de kettingrem op de zaag was geïnstalleerd).
2. Draai de moeren los en verwijder het apparaat van de kettingremdeksel.
3. Installeer de klauw (getand deel) op het apparaat (sommige modellen alleen).
4. Monteer de ketting op het kettingwiel en, terwijl u de ketting rond de geleidestang aanpast, monteert u de stang in de behuizing. De zaagkettingen zijn directioneel, dus zorg ervoor dat u de ketting correct hebt geïnstalleerd.
5. Pas de positie van de kettingspanner aan zodat deze in de groef van de kettingstang past.
6. Monteer de kettingremdeksel op het apparaat. Draai de zijmoeren slechts met uw vingers vast, draai ze niet aan. Het zwaard moet met de vingers op en neer kunnen bewegen.

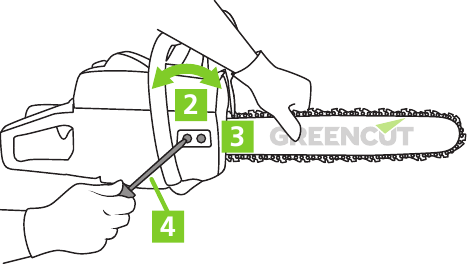

7. Houd de punt van het zwaard vast en pas de kettingspanning aan door aan de spanningsschroef op de spanner te draaien totdat de houdbanden de onderkant van de zwaardrail raken. Sommige kettingspanningsschroeven bevinden zich aan de voorkant van het apparaat.


   1. Bewegingsrichting
   2. Losmaken
   3. Aandraaien
   4. Spanningsmoer
8. U kunt nu de zijmoeren stevig vastdraaien met de punt van het zwaard op zijn plaats gehouden.
9. Controleer met één gehandschoende hand de ketting op een soepele rotatie en de juiste spanning. Pak de ketting langs het bovenste midden van het kettingzaagblad vast, zoals op de foto hieronder, en til deze op om de spanning te controleren. Wanneer de ketting wordt losgelaten, moet deze snel terugklikken in de positie.

10. Als de ketting te los of te strak zit, draai dan de moeren los voordat u de kettingspanner afstelt. Als u de moeren niet losdraait, raakt de spanner beschadigd en vervalt uw garantie.

LET OP: Een nieuwe ketting rekt uit bij het eerste gebruik. Controleer de kettingspanning regelmatig met een gehandschoende hand. Een losse ketting kan ontsporen en slijten, en ook het zwaard wegslijten. Als de ketting moet worden aangedraaid, zorg er dan altijd voor dat de moeren zijn losgedraaid voordat u de kettingspanner afstelt.

LET OP
PAS DE KETTING AAN MET DE KETTINGSPANNER

• Draag altijd veiligheidshandschoenen wanneer u de scherpe kant van de ketting aanraakt.
• Koppel altijd de "bougiekabel" los voordat u de scherpe kant van de ketting aanraakt.
• U moet de spanning van een nieuwe ketting controleren binnen 5 minuten na gebruik. Controleer de spanning van een oude ketting elke 15 minuten gebruik.
• Draai altijd de zijmoeren los voordat u de kettingspanner afstelt.

PRODUCTBEDIENING

VOOR GEBRUIK

BRANDSTOF BIJVULLEN

LET OP

• Gebruik alleen nieuwe, schone, ethanolvrije, loodvrije 95+ met tweetaktolie (25:1).
• Vul de brandstoftank niet te vol.
• Gebruik geen verontreinigd sediment of brandstof om te mengen met tweetaktolie.
• Laat geen water of vuil in de tank komen.
• Draai de vuldop stevig vast na het bijvullen van brandstof.

1. Maak het oppervlak rond de brandstofdop schoon om verontreiniging te voorkomen.
2. Maak de brandstofdop langzaam los. Plaats hem op een schoon oppervlak.
3. Giet de brandstof voorzichtig in de tank. Vermijd morsen.
4. Reinig en controleer de pakking voordat u de brandstofdop terugplaatst.
5. Plaats de brandstofvuldop onmiddellijk terug en draai hem met de hand vast. Ruim eventuele gemorste brandstof op.

MOTOR STARTEN

LET OP

• De starterhendel kan zeer snel terugkaatsen voordat u hem kunt loslaten, waardoor uw hand krachtig naar de motor kan worden getrokken en letsel kan veroorzaken.
• Laat de starterhendel niet achterwaarts springen, maar langzaam met de hand.
• Zorg er bij het starten van de motor voor dat het scherpe deel goed uit de buurt is van derden, dieren of objecten, omdat het tijdens het opstarten kan draaien.
• De snijkant grijpt in en draait wanneer de motor wordt gestart en versneld.
• De terugslagstarter kan beschadigd raken door misbruik.
• Naarmate de motor start of opwarmt, is het mogelijk om hem opnieuw te starten, doe dit een paar keer voordat u met uw werk begint. Motoren kunnen onregelmatig lopen als ze koud zijn of voor het eerst worden gebruikt.

1. Verwijder altijd de zwaardbeschermer voordat u uw kettingzaag start.
2. Als uw kettingzaag is uitgerust met een decompressieklep, druk deze dan nu in om het starten van de motor te vergemakkelijken en uw kettingzaag te starten (niet vereist op de meeste modellen vanaf 2014).
3. Als uw kettingzaag een starterbol heeft, druk deze dan 10 keer in, dit helpt bij het opstarten en vermindert het aantal rukken dat nodig is om te starten.
4. Trek de chokehendel helemaal uit.
5. Om de kettingzaag te starten, plaatst u deze op een vlakke ondergrond. Het snijhulpstuk mag geen contact maken met de grond om te voorkomen dat het eraf waait wanneer u het opstart en om te voorkomen dat u zich in een onnodige risicosituatie bevindt.
6. Om de zaag op de grond te laten staan, plaatst u uw linkerhand op het stuur en uw rechterhand op het startkoord. Duw het rechteruiteinde naar de achterste handgreep om de kettingzaag te stabiliseren.
7. Trek het startkoord langzaam met uw rechterhand totdat u weerstand voelt. Trek vervolgens het startkoord een volledige cyclus een paar keer totdat de motor kort start. Trek hem omhoog en houd hem zo verticaal mogelijk, zonder dat het touw tegen de ventilatorbehuizing komt.
8. De motor slaat slechts kort aan en sterft onmiddellijk weer af. Duw de choke helemaal naar binnen (sommige modellen hebben een tweetrapschoke en bereiken pas halverwege totdat de trekker wordt losgelaten om de zaag te bedienen).
9. Trek nogmaals aan het startkoord totdat de motor opnieuw start.
10. Zodra de motor is gestart en draait, raakt u de gasklep even aan met uw wijsvinger (de gasklephendel keert terug naar de normale stationaire stand indien uitgerust met een tweetraps gasklep).
11. Til de kettingzaag vervolgens langzaam op en pas op dat u de gasklep niet aanraakt.
12. Laat de kettingrem los door de kettingremhendel met uw linkerhand naar u toe te trekken. Houd het stuur met uw linkerhand vast terwijl u dit doet. Wanneer u een klik hoort, betekent dit dat de ketting is losgemaakt en u het zwaard kunt activeren.
13. Controleer voor het starten de kettingsmering. Houd de zaag tegen een lichtgekleurde achtergrond, zoals een boomstam of een stuk papier, op de grond en open de gasklep volledig. Als deze achtergrond kettingsmeermiddel vertoont, kunt u aan het werk.
14. De zaag is nu klaar voor gebruik. Raadpleeg de handleiding voor veilige werkmethoden.

SNELSTART

1. Vul de brandstoftank met brandstof.
2. Vul de olie.
3. Zet de AAN/UIT-knop aan.
4. Trek het startkoord naar buiten.
5. De eerste keer moet u aan het touw trekken totdat de brandstof door het systeem is gegaan.
6. Zodra de motor start, duwt u het touw helemaal naar binnen totdat de motor start en draait.

ALS DE MOTOR NIET START

Herhaal de juiste startprocedure (warme of koude motor). Als de motor na veelvuldig proberen niet start, kan de motor verzopen zijn (te veel brandstof in de motor). Als u vermoedt dat uw motor is verzopen, gaat u naar de volgende sectie "Een verzopen motor starten".

EEN VERZOPEN MOTOR STARTEN

LET OP: Onjuiste installatie van de bougie kan ernstige motorschade veroorzaken.

1. Trek de "bougie" van de "bougie".
2. Verwijder de "bougie" met behulp van een bougiesleutel (draai deze tegen de klok in om hem te verwijderen).
3. Duw de chokehendel omlaag.
4. Houd de gasklep volledig ingedrukt (volgas)
5. Trek snel aan de starterhendel met uw rechterhand om overtollige brandstof uit de verbrandingskamer te verdrijven/verwijderen.
6. Veeg de bougie schoon met een doek om overtollige brandstof- of olieafzettingen te verwijderen.
7. Installeer de "bougie" opnieuw en draai hem stevig vast, draai hem met de hand vast plus 1/3 slag met de bougiesleutel.
8. Herhaal de bovenstaande startprocedure voor een WARME MOTOR.
9. Als de motor nog steeds niet start, raadpleeg dan de sectie identificatie en probleemoplossing.

DE MOTOR STOPPEN

LET OP: Het zwaard blijft nog korte tijd draaien nadat de gasklep is losgelaten of de motor is uitgeschakeld (stuureffect).

Stop de motor door de schakelaar in de "UIT"-stand te zetten.

VULLEN MET BRANDSTOF

1. Maak het oppervlak rond de brandstofdop schoon om verontreiniging te voorkomen.
2. Maak de brandstofvuldop langzaam los. Plaats de dop op een schoon oppervlak.
3. Giet de brandstof voorzichtig in de tank. Vermijd morsen.
4. Reinig en controleer de pakking voordat u de brandstofdop terugplaatst.
5. Plaats de brandstofdop onmiddellijk terug en draai hem met de hand vast. Ruim eventuele gemorste brandstof op.

STATIONAIR TOERENTAL CONTROLEREN EN AANPASSEN

Start de motor en laat hem ongeveer twee of drie minuten stationair draaien, of totdat hij is opgewarmd.

OPMERKING: De schroeven van de mix worden geïdentificeerd door de symbolen L (lage snelheid), H (hoge snelheid) en T (versneller), symbolen die aan de zijkant van de kettingzaag te zien zijn. Raak de H- en L-schroeven niet aan.

1. Als het zwaard snel draait terwijl de motor stationair draait, verlaag dan indien nodig het stationaire toerental door de gasklep tegen de klok in te draaien.
2. Als de motor afslaat, verhoog dan het stationaire toerental door de gasklepschroef met de klok mee te draaien.

CARBURATEURAFSTELLING

LET OP: Het zwaard kan draaien wanneer de motor stationair draait.

OPMERKING

• De motor keert terug naar het stationaire toerental nadat de gasklep is losgelaten.
• U heeft mogelijk een redelijke mate van mechanische kennis nodig voor het onderhoud van uw machine, neem bij twijfel contact op met de officiële technische dienst.
• In de regel moet het stationaire toerental van de motor tot een minimum worden beperkt, zodat het zwaard niet snel draait en de motor alleen "draait".

DRAAI DE STATIONAIRE EN MENGSEL SCHROEVEN NAAR DE FABRIEKSINSTELLINGEN

1. Draai de stationaire toerentalschroef met de klok mee totdat deze begint vast te draaien (niet vastdraaien).
2. Draai de stationaire toerentalschroef 5 slagen tegen de klok in.
3. Draai de mengschroef met de klok mee totdat deze begint vast te draaien (niet vastdraaien).
4. Draai de mengschroef tegen de klok in. L 1,5 slagen en H 1,25 slagen.
   OPMERKING: Voor grote hoogten wordt aanbevolen om laag (3 keer) en hoog (1,5 keer) te gebruiken.
5. Start nu de motor.
6. Zorg ervoor dat de choke omlaag staat en de motor warm is.
7. Trek de gasklep volledig in (volgas).
8. Laat de motor op volle snelheid draaien en draai de mengschroef met de klok mee totdat de motor op volle snelheid draait.

LET OP: Voorkom motorschade zodra de motor op volle snelheid draait, draai de mengschroef 1/4 slag tegen de klok in.

9. Voor een goede afstelling van het stationaire toerental plaatst u een snijkop en past u de stationaire schroef aan om de beweging van het stationaire gereedschap te minimaliseren terwijl de motor soepel blijft draaien.

ONDERHOUD

Goed onderhoud verlengt de levensduur van de machine. Langdurig of constant gebruik kan intensiever onderhoud vereisen om de machine goed te laten blijven functioneren.

LET OP: Zorg ervoor dat de motor volledig is uitgeschakeld voordat u onderhoud of reparaties uitvoert. Dit elimineert elk potentieel risico.

LET OP

• Draag altijd handschoenen wanneer u aan de messen werkt.
• Gebruik alleen originele reserveonderdelen voor deze machine.
• Het laten draaien van de motor zonder uitlaatdemper of met een beschadigde uitlaatdemper kan het motorgeluid zodanig verhogen dat gehoorverlies kan optreden.

OPMERKING: Deze machine mag nooit worden gebruikt met een defecte of ontbrekende vonkenvanger of uitlaatdemper. Zorg ervoor dat de uitlaatdemper goed vastzit en in goede staat verkeert. Een beschadigde uitlaatdemper is brandgevaarlijk en kan gehoorverlies veroorzaken.

1. Verwijder voorzichtig al het opgehoopte vuil van de uitlaatdemper en de brandstoftank. De ophoping van vuil hierin kan leiden tot oververhitting van de motor, brand of voortijdige slijtage.

2. Controleer op losse of ontbrekende schroeven of onderdelen.
3. Zorg ervoor dat het snijopzetstuk schoon is en goed vastzit.
4. Controleer de hele machine op lekkage van brandstof of vet.
5. Zorg ervoor dat de moeren, bouten en schroeven (behalve de stelschroeven van de carburateur) zijn vastgedraaid.
6. Verwijder al het vuil van de messen van de heggenschaar.
7. Smeer de messen voor gebruik en na het tanken.
8. Controleer of de messen niet beschadigd zijn of dat er geen onjuiste afstelling is.
9. Zorg ervoor dat het snijopzetstuk goed vastzit.
10. Houd de bougie en de kabelverbindingen strak en schoon.
11. Verwijder al het vuil van de motor, controleer of de koelvinnen en het luchtfilter niet verstopt zijn en maak ze indien nodig schoon.

OPMERKING: Onder zware bedrijfsomstandigheden van de machine (hoge temperaturen, stoffige omgevingen, enz.) zijn kortere onderhoudsintervallen vereist.

PROBLEEMOPLOSSING

De tabel bevat enkele van de meest voorkomende problemen, hun oorzaken en oplossingen.

OPMERKING: Als u het probleem niet kunt oplossen, neem dan contact op met de erkende technische dienst.

TRANSPORT EN OPSLAG

• Laat de apparatuur volledig afkoelen voordat u deze transporteert of opslaat.
• Vermijd een plaats die is blootgesteld aan zonlicht wanneer u de machine in een voertuig plaatst. Als de machine vele uren in een afgesloten voertuig wordt achtergelaten, kunnen hoge temperaturen in het voertuig ervoor zorgen dat de brandstof verdampt en een mogelijke explosie veroorzaakt.
• Om brandstofverlies tijdens transport te voorkomen, moet het product worden vastgezet in de normale bedrijfspositie en met de brandstofdop gesloten.
• Bewaar het product altijd op een schone, veilige, droge plaats met temperaturen tussen 0º en 45ºC.
• De apparatuur is niet weerbestendig en mag niet worden opgeslagen in direct zonlicht, bij hoge temperaturen of op vochtige plaatsen.
• Bewaar de apparatuur nooit op plaatsen waar brandbare materialen, brandbare gassen of vloeistoffen enz. aanwezig zijn.
• Bewaar de machine altijd met de bescherming van het snijelement geïnstalleerd.
• Om het risico op brand te verminderen, houdt u de machine schoon door sporen van materiaal, olie en vet te verwijderen.

• Voor lange perioden van opslag, bewaar de machine zonder brandstof. De opgeslagen brandstoffen moeten worden gestabiliseerd met een stabilisator.
• Bewaar de machine buiten het bereik van kinderen.
• Opslag vanaf 30 dagen zonder gebruik:
  1. Reinig de buitenste delen grondig en breng een lichte olielaag aan op alle metalen oppervlakken.
  2. Verwijder de bougie en doe ongeveer 3 ml olie in de cilinder via het gat in de bougie. Trek langzaam 2 of 3 keer aan de starterkabel zodat de olie de binnenkant van de motor gelijkmatig bedekt. Installeer de bougie opnieuw.
  3. Blaas stof/afval uit het luchtfilterelement met behulp van perslucht, indien aanwezig.
  4. Bewaar de machine op een schone, droge, stofvrije plaats.
  5. Zorg er altijd voor dat de kettingzaag de juiste afdekking heeft op de zwaard- en kettingmontage.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Greencut GS680X Handleiding

Beschikbare talen
