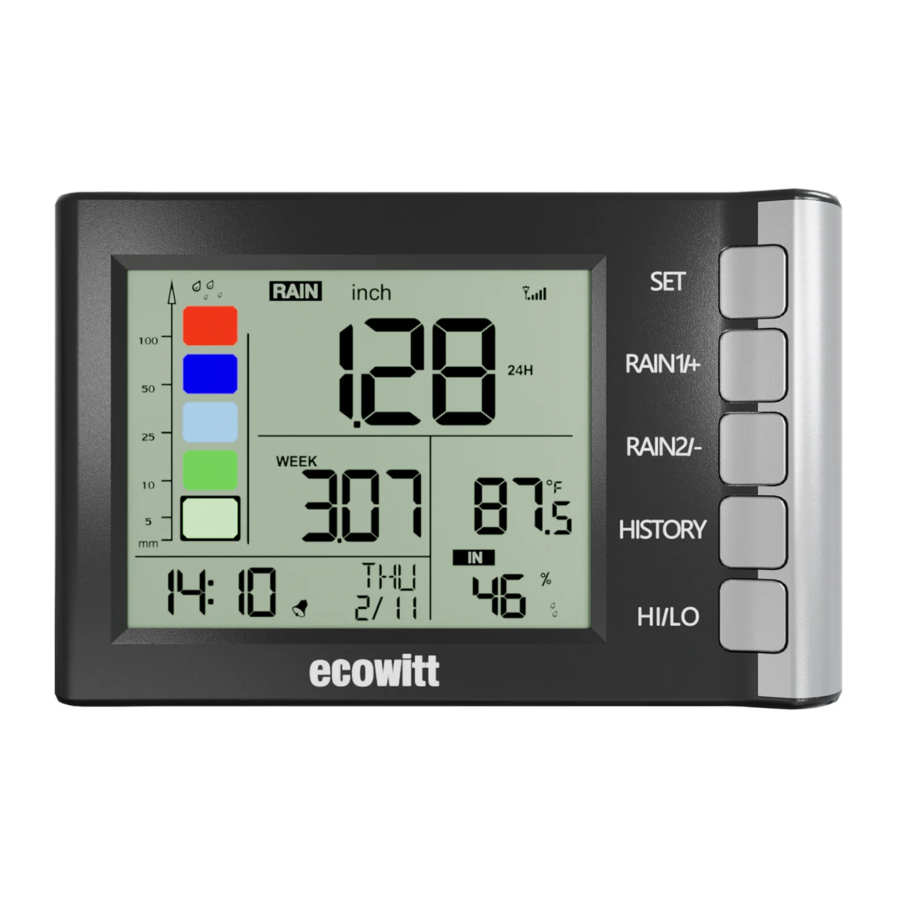

ECOWITT WH5360 Handleiding

Inleiding

Lees deze handleiding om de beste productprestaties te garanderen en bewaar hem voor toekomstig gebruik.
De WH5360 moet worden gebruikt met de Ecowitt
WH40/WH40H-regenvalssensor om buitenshuis regenvalgegevens te verkrijgen. Dit apparaat is geen zelfstandig product.

Algemene termen die in de handleiding worden gebruikt:
Weerstation: omvat de console en sensoren (of sensorarray).
Ontvanger: verwijst naar de console.
Zender: verwijst naar de sensor of sensorarray.
RF: Radiofrequentie. Het verwijst naar de ISM en SRD
SubG (industriële, wetenschappelijke en medische frequentiebanden en frequentiebanden voor apparaten met een korte afstand onder 1 GHz) voor communicatie tussen de console en de sensoren. Deze frequentie is niet hetzelfde als de 4G-modem (LTE) of Wi-Fi-werkfrequenties (2,4 GHz, 5 GHz).) ISM/SRD-banden worden door nationale voorschriften gescheiden gehouden van 4G-frequenties om storingen te voorkomen. Typische ISM/SRD-frequenties zijn 915MHz (Amerika), 868MHz (Europa), 433MHz (wereldwijd), 920MHz (Japan, Korea).

Uitpakken

Onderdelenlijst

Tabel 1: Inhoud van de verpakking

Weergave en grootte

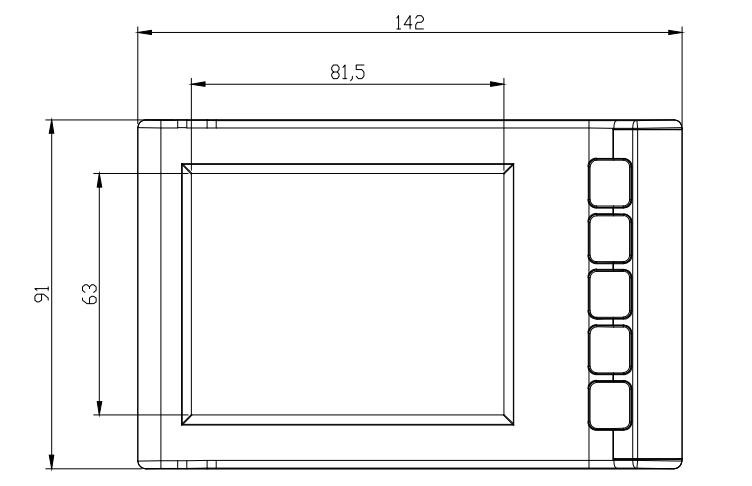

Afbeelding 1 Hoofdaanzicht

Afbeelding 2 Zijaanzicht

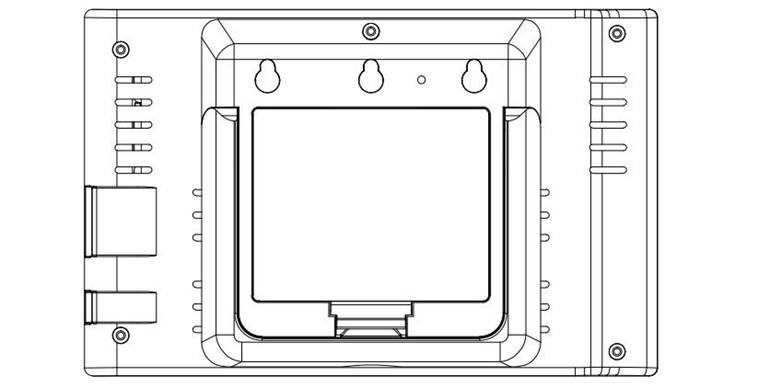

Afbeelding 3 Achteraanzicht

Installatiehandleiding

Opmerking:

• We raden aan om eerst alle onderdelen van de WH40/WH40H-regenmeter te monteren. Plaats de WH40/WH40H en de WH5360-console bij elkaar op één locatie om de functionaliteit gemakkelijk te testen. Installeer na het testen de regensensor op de gewenste locatie.
• Die beweging tijdens en na de montage kan er echter voor zorgen dat de regensensor ten onrechte regen detecteert. Het totale regenval kan via de console worden teruggezet op 0.

Let op:

• Volg de aanbevolen volgorde voor het plaatsen van de batterijen (eerst de buitensensor, daarna de console).
• Zorg ervoor dat de batterijen met de juiste polariteit (+/-) worden geplaatst.
• Gebruik alleen nieuwe batterijen.

Voorafgaande instelling regensensor

Monteer de WH40/WH40H vooraf en plaats de batterijen om deze in te schakelen, zoals beschreven in de WH40/WH40H-handleiding, sectie 2.2—2.4. Plaats hem vervolgens naast de WH5360-console.

Console inschakelen en verbinding maken met de WH40/WH40H-regenmeter

Opmerking:

• Voor deze verbinding is geen Wi-Fi vereist.
• Zorg ervoor dat de RF-frequentie overeenkomt (de frequentie is anders voor verschillende landen vanwege de voorschriften).

Inschakelen
Plaats drie AA-alkalinebatterijen (niet inbegrepen). Eenmaal ingeschakeld, toont het apparaat gedurende 1 seconde het opstartscherm (Afbeelding 4), gevolgd door een schermvullende weergave gedurende 1 seconde (Afbeelding 5), en gaat vervolgens naar de normale modusweergave (Afbeelding 6).

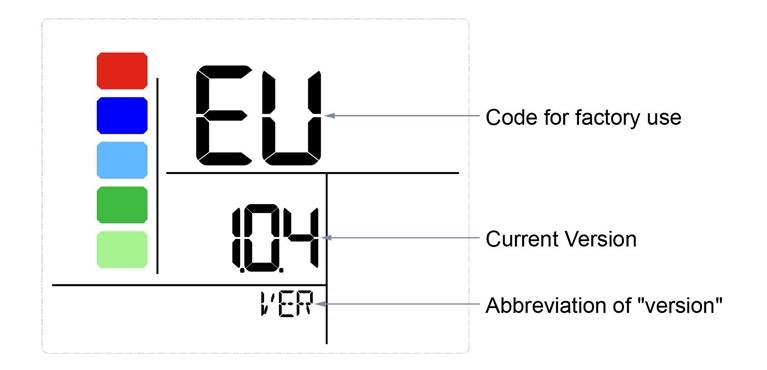

Afbeelding 4 Opstartscherm

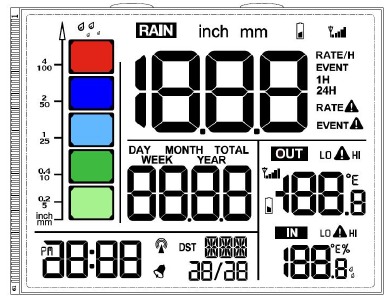

Afbeelding 5 Schermvullende weergave

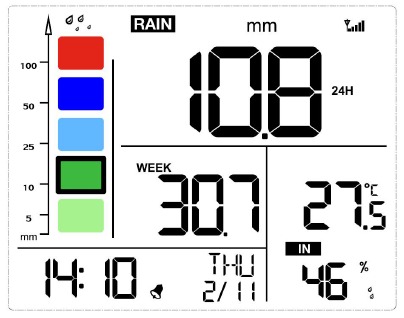

Afbeelding 6 Normale modusweergave

Verbinding maken met de WH40/WH40H

1. Na het inschakelen is de volgende stap om verbinding te maken met de WH40/WH40H-regenmeter. De console begint met het zoeken naar de regenmetersensorgegevens (WH40/WH40H). Dit kan tot 3 minuten duren, waarna de gegevens op de console worden weergegeven.
2. Als de regenvalgegevens niet op de console worden weergegeven, houdt u de RAIN1 / + en RAIN2 / knoppen 5 seconden ingedrukt. Het apparaat registreert het zendersignaal gedurende 3 minuten.

Consoleweergave

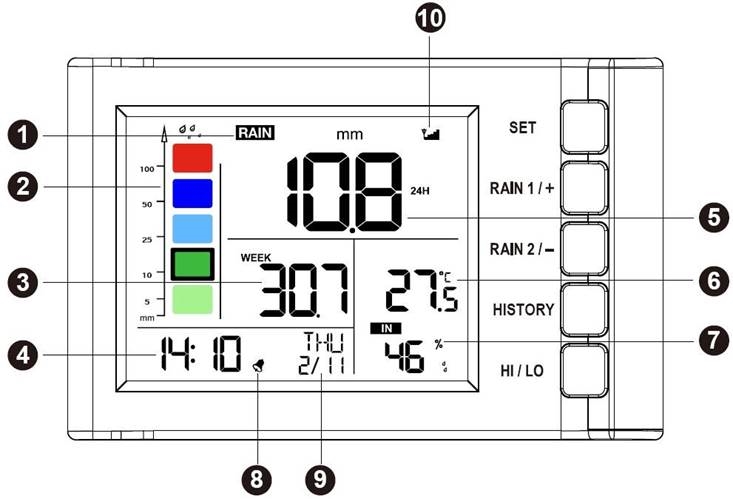

Afbeelding 7 Indeling van het scherm van de displayconsole

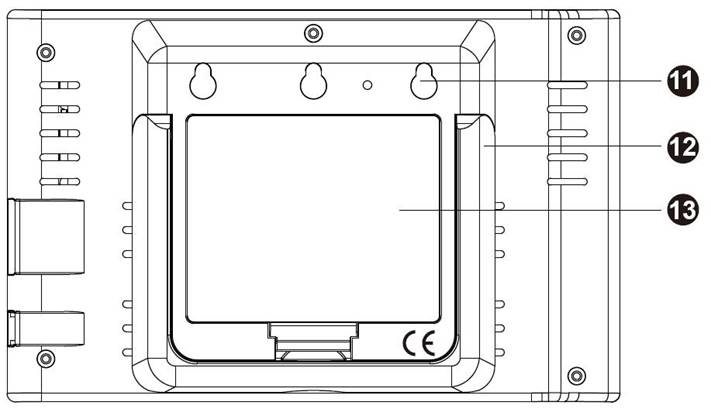

Afbeelding 8 Indeling achterzijde

Tabel 2 Gedetailleerde items op de displayconsole

Montage regensensor (WH40/WH40H)
Plaats de regensensor op de gewenste locatie. Raadpleeg WH40/WH40H Gebruikershandleiding sectie 4 voor meer informatie.

Best practices voor draadloze (RF) communicatie
Draadloze (RF) communicatie is gevoelig voor storingen, afstand, muren en metalen barrières. We raden de volgende best practices aan voor probleemloze draadloze communicatie tussen zowel de sensor als de console:
Plaatsing van binnen-/buitensensor: De sensor heeft het langste bereik voor zijn signaal wanneer hij verticaal wordt gemonteerd of opgehangen. Vermijd om hem op een plat oppervlak te leggen.
Elektro-magnetische interferentie (EMI). Houd de console enkele meters verwijderd van computermonitoren en tv's.
Radiofrequentiestoring (RFI). Als u andere apparaten hebt die op dezelfde frequentieband werken als uw binnen- en/of buitensensoren en u af en toe communicatie tussen de sensor en de console ervaart, probeer dan deze andere apparaten uit te schakelen voor probleemoplossingsdoeleinden. Mogelijk moet u de zenders of ontvangers verplaatsen om de storing te vermijden en een betrouwbare communicatie tot stand te brengen. De frequenties die door de sensoren worden gebruikt, zijn een van de volgende (afhankelijk van uw locatie): 433, 868 of 915 MHz (915 MHz voor de Verenigde Staten).
Line of Sight-classificatie. Dit apparaat heeft een Line of Sight-classificatie van 300 voet (onder ideale omstandigheden; geen storing, barrières of muren), maar in de meeste praktijksituaties, inclusief een of twee muren, kunt u ongeveer 100 voet overbruggen.
Metalen barrières. Radiofrequentie gaat niet door metalen barrières zoals aluminium gevelbekleding of metalen wandframes. Als u dergelijke metalen barrières hebt en communicatieproblemen ondervindt, moet u de plaatsing van het sensorpakket en/of de console wijzigen.
De volgende tabel toont verschillende transmissiemedia en verwachte signaalsterktereducties. Elke "muur" of obstructie vermindert het transmissiebereik met de onderstaande factor.

Tabel 3 Reductie van de RF-signaalsterkte

Indicator draadloze signaalsterkte

Tijdens de synchronisatie wordt er één signaalsegment verminderd als het signaal niet eenmaal van de zender is ontvangen. Er wordt één signaalsegment verhoogd als het signaal eenmaal is ontvangen.

Grafiek van de regenvalintensiteit

De regenvalgrafiek geeft vijf kleuren weer: cyaan, groen, blauw, donkerblauw en rood, die elk verschillende regenvalniveaus vertegenwoordigen. De kleuren komen overeen met verschillende regenvalparameters in verschillende modi.

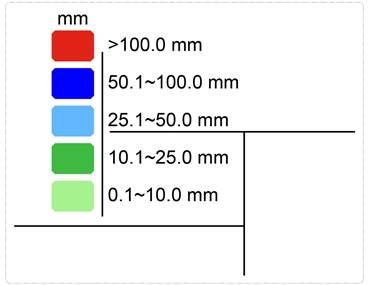

Regenvalbereik weergegeven door kleuren
Tabel 4

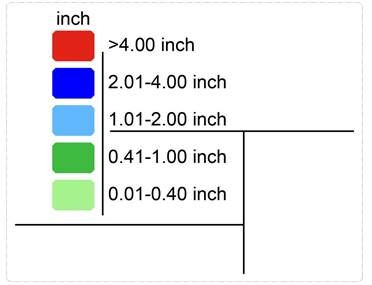

a) mm:	b) Inch:

Weergegeven regenvalgegevens
Tabel 5

Knopbediening en verschillende modi

Het apparaat ondersteunt meerdere bedrijfsmodi om specifieke functies uit te voeren. Elke modus biedt unieke functies en knopbedieningen. De volgende paragrafen leggen het volgende uit:

Knopbediening

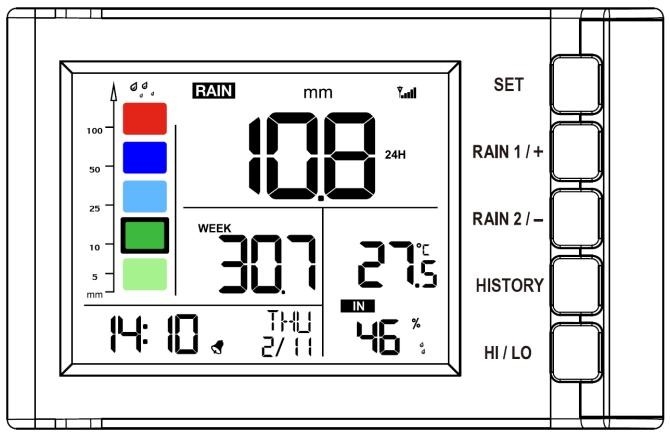

Figuur 9 Knoppen naast het display

Er bevinden zich vijf knoppen aan de rechterkant van de displayconsole. De volgende tabel legt de functie van deze knoppen kort uit.

Tabel 6 Consoleknoppen

Normale modus

Beschrijving:
In de normale modus geeft het apparaat realtime gegevens weer. U kunt schakelen tussen verschillende regenvalweergaven met behulp van de RAIN 1/+ en RAIN 2/- knoppen.

De RAIN 1/+ knop gebruiken:

• Functie: Loopt door:
  • Regenintensiteit (/H)
  • Regenvalgebeurtenis
  • Totale regenval voor 1 uur
  • Totale regenval voor 24 uur
• Opmerking: Als u de RAIN 1/+ knop langer dan 5 seconden ingedrukt houdt, worden de momenteel weergegeven regenvalgegevens gewist.

De RAIN 2/- knop gebruiken:

• Functie: Loopt door:
  • Regenval voor de dag
  • Regenval voor de week
  • Regenval voor de maand
  • Regenval voor het jaar
  • Totale regenval
• Opmerking: Als u de RAIN 2/- knop langer dan 5 seconden ingedrukt houdt, worden de momenteel weergegeven regenvalgegevens gewist.

Instellingsmodus

De instellingsmodus openen:
Houd in de normale modus de SET-knop 2 seconden ingedrukt. De eerste instellingsparameter begint te knipperen. U kunt nogmaals op SET drukken om een stap over te slaan.

Beschikbare instellingen:

• Pieptoon aan/uit
• 12/24-uurs formaat
• Handmatige tijdsinstelling (uren/minuten)
• Datumformaat (D‑ M / M‑ D)
• Datuminstelling (jaar/maand/dag)
• Temperatuureenheid (°C/°F)
• Regenvaleenheid (mm/in) l Kalibratiemodus

Bedieningstips:

• Gebruik de RAIN 1/+ of RAIN 2/- knoppen om waarden te wijzigen of erdoorheen te scrollen.
• Als u deze knoppen 2 seconden ingedrukt houdt, wordt de wijziging versneld.
• Het apparaat keert terug naar de normale modus als het 15 seconden inactief is of als u op de HISTORY-knop drukt.

Kalibratiemodus

De kalibratiemodus openen:
Druk in de instellingsmodus op SET om te schakelen totdat CAL verschijnt.

Functie:

• Pas de kalibratiecoëfficiënt aan voor regenvalmetingen.
• Instelbereik: 0,1 tot 5,0 (standaard is 1,00)

Bediening:

• Gebruik de RAIN 1/+ en RAIN 2/- knoppen om de coëfficiënt aan te passen.
• Als u deze knoppen 2 seconden ingedrukt houdt, wordt de waarde sneller gewijzigd.

Voer voordat u kalibreert een nauwkeurigheidscontrole van de regenmeter uit:
Water verzamelen:
Gebruik een fles met een smalle hals die onder de wateruitlaat van de regenmeter is geplaatst om water op te vangen tijdens een regenbui.
Meet het gewicht (bijv. 353 g).
Regenvaldiepte berekenen:
Aangezien 353 g ≈ 353 ml, deel door het oppervlak van de regenopvanger (250 cm²):
Berekening: 353 ml / 250 cm² = 1,412 cm, of ongeveer 14,1 mm.

Lezingen vergelijken:
Vergelijk deze berekende regenvaldiepte met de waarde op uw console of een gekalibreerde handmatige meter.

Aanpassen voor afwijkingen:
Houd er rekening mee dat de gemeten regenval, als gevolg van restwater in de kantelbeker en op de opvanger, meestal iets minder (binnen 5%) is dan de werkelijke hoeveelheid.
Als de afwijking groter is dan 5%, past u de kalibratie-instellingen dienovereenkomstig aan of neemt u contact op met de klantenservice voor vervanging.

Eenvoudige nauwkeurigheidscontrole:

1. Verwijder de bovenkant van de regenopvanger.
2. Tik 10 keer op het lepelvormige deel in de emmer (één tik per 2 seconden).
3. Controleer of de console na 5 minuten ongeveer 1,0 mm regenval registreert.

Regenvalhistorie-modus

De regenvalhistorie-modus openen:
In de normale modus:
Eén keer op de HISTORY-knop drukken: Opent de dagelijkse regenvalhistorie-modus.
Twee keer op de HISTORY-knop drukken: Opent de maandelijkse regenvalhistorie-modus.

Bediening:
Gebruik de RAIN 1/+ of RAIN 2/- knoppen om door historische regenvalgegevens per dag of maand te scrollen.

MIN/MAX-modus

De MIN/MAX-modus openen:
Druk in de normale modus op de HI/LO-knop.

Functie:
Druk op de HI/LO-knop om door de maximale en minimale waarden (met tijdstempels) te bladeren voor:

• Binnentemperatuur (max./min.)
• Luchtvochtigheid binnenshuis (max./min.)

Opmerking:

• Als u de HI/LO-knop langer dan 5 seconden ingedrukt houdt, worden de momenteel weergegeven MAX/MIN-records gewist.
• Het apparaat keert terug naar de normale modus als het 15 seconden inactief is.

Alarm-/waarschuwingsinstelling-modus

De alarm-/waarschuwingsinstelling-modus openen:
Houd in de normale modus de HI/LO-knop 2 seconden ingedrukt. De eerste alarminstelling begint te knipperen. Druk nogmaals op HI/LO om een stap over te slaan.

Beschikbare instellingen:

• TIJDSALARM: AAN/UIT
• TIJDSALARM-waarde (uur/minuut)
• Regenvalintensiteit HI Waarschuwing: AAN/UIT
• Regenvalintensiteit HI Waarschuwingswaarde
• Regenvalgebeurtenis HI Waarschuwing: AAN/UIT
• Regenvalgebeurtenis HI Waarschuwingswaarde
• Binnentemperatuur HI Waarschuwing: AAN/UIT
• Binnentemperatuur HI Waarschuwingswaarde
• Binnentemperatuur LO Waarschuwing: AAN/UIT
• Binnentemperatuur LO Waarschuwingswaarde
• Luchtvochtigheid binnenshuis HI Waarschuwing: AAN/UIT
• Luchtvochtigheid binnenshuis HI Waarschuwingswaarde
• Luchtvochtigheid binnenshuis LO Waarschuwing: AAN/UIT
• Luchtvochtigheid binnenshuis LO Waarschuwingswaarde

Bedieningstips:

• Gebruik de RAIN 1/+ of RAIN 2/- knoppen om waarden te wijzigen of erdoorheen te scrollen. Als u deze knoppen 2 seconden ingedrukt houdt, worden waarden snel gewijzigd.
• Wanneer een alarmdrempel is bereikt, knippert het bijbehorende alarmpictogram en klinkt de zoemer 2 minuten lang. Druk op een willekeurige knop om de zoemer te stoppen.
• Het apparaat keert terug naar de normale modus als het 15 seconden inactief is of als u op de HISTORY-knop drukt.

Fabrieksreset en regenmetersensorregistratie

Terugzetten naar fabrieksinstellingen

1. Verwijder de batterij uit het apparaat.
2. Houd de SET- en de HI/LO-knop ingedrukt.
3. Terwijl u deze knoppen nog steeds ingedrukt houdt, plaatst u de batterij terug om het scherm in te schakelen.
   Het apparaat start op in de fabrieksmodus en alle eerder geconfigureerde instellingen worden teruggezet naar de standaardwaarden.

Regenmetersensorregistratie:

Houd in de normale modus de RAIN 1/+ en RAIN 2/- knoppen 5 seconden ingedrukt.
Het apparaat registreert vervolgens het zendersignaal gedurende 3 minuten.

Functies

1. Datum & tijd:
   • Kalenderweergave: maand/dag, jaarbereik (2017-2099, standaardjaar 2019).
   • Selecteerbaar 12/24-uurs formaat.
   • Ingebouwde wekker met aanpasbare instellingen.
2. Binnentemperatuur & luchtvochtigheid:
   • Meet de binnentemperatuur en luchtvochtigheid elke 60 seconden.
   • Registreert MAX- en MIN-temperatuur en luchtvochtigheid met tijdstempels.
   • Waarschuwingen voor hoge en lage temperatuur/luchtvochtigheid.
3. Regenmeting:
   • Ontvangt elke 49 seconden gegevens van de draadloze regensensor.
   • Rain1 geeft weer: regenintensiteit, regenvalgebeurtenis, 1-uurs, 24-uurs regenvalgegevens.
   • Rain2 geeft weer: dagelijkse, wekelijkse, maandelijkse, jaarlijkse en totale regenvalgegevens.
   • Regenintensiteit-/gebeurtenisgegevens weergegeven in grafiekformaat.
   • Waarschuwingen voor regenintensiteit en gebeurtenis.
4. Regenvalhistorie:
   • l Slaat tot 24 maanden regenvalhistorie en 730 dagen aan regenvalrecords op.

Gids voor probleemoplossing

Specificaties

Tabel 7
