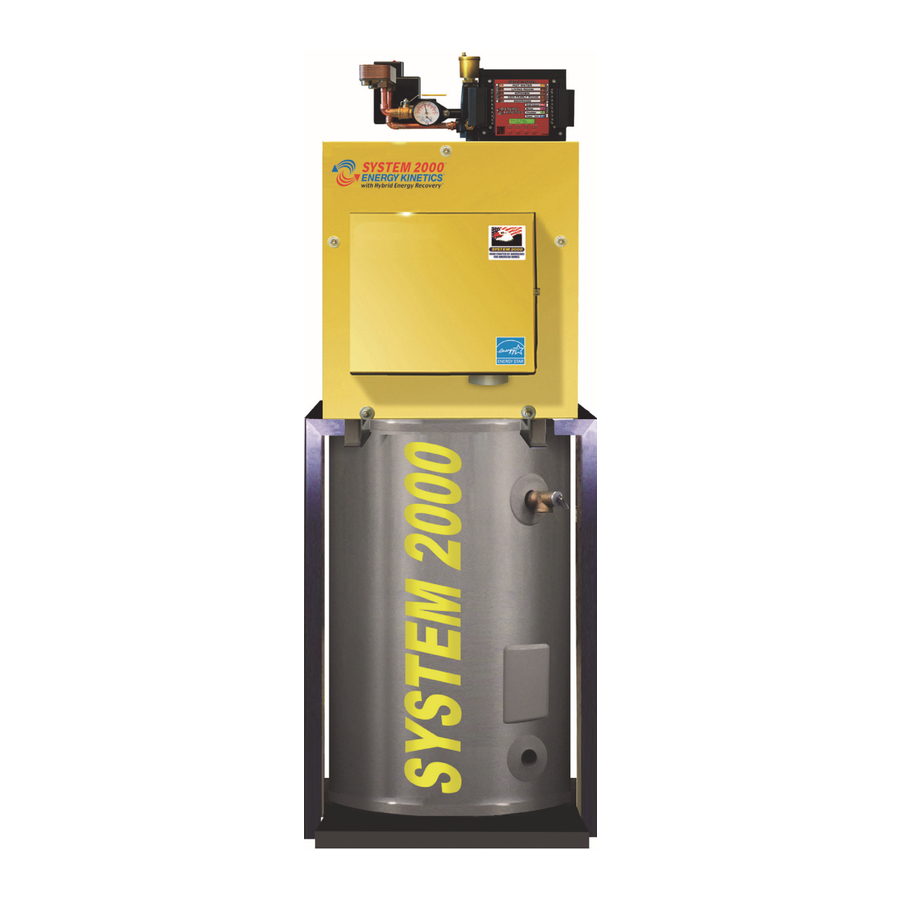

Overzicht

Energy Kinetics biedt verschillende manieren om warm water te maken. Deze handleiding behandelt die verschillende manieren, één voor één. U kunt direct naar het gedeelte gaan dat van toepassing is op uw keuze voor het maken van warm water. We eindigen vervolgens met een sectie over het oplossen van problemen met een platenwarmtewisselaar.

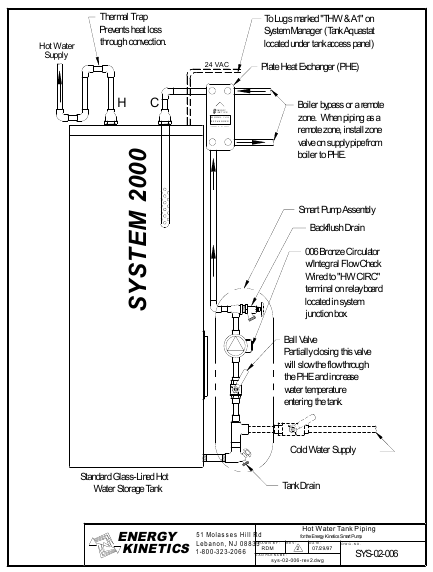

1. Platenwarmtewisselaar aangesloten op de bypassleiding van de boiler.

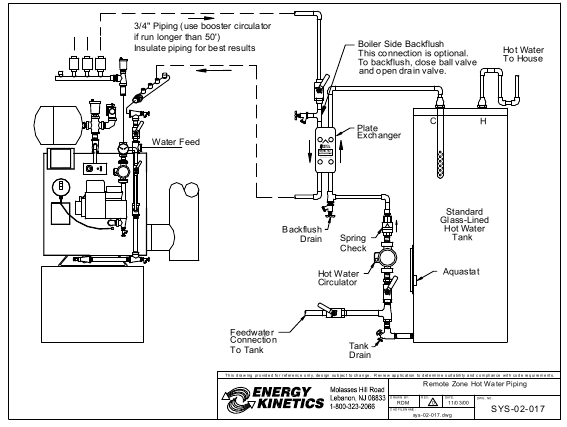

2. Platenwarmtewisselaar aangesloten als een warmwaterzone.
3. Indirecte tank met interne warmtewisselaar, gevoed door een circulatiepomp of zoneklep (zie onderstreept hieronder).
4. Warmwaterbereidingssets, toegepast op boilers van andere fabrikanten.
5. Commerciële toepassingen met primaire/secundaire lusverwarming.
6. Probleemoplossing en diagnose voor platenwarmtewisselaars

Smart Pump-warmwaterbereiding

Hoe het werkt
Energy Kinetics gebruikt een platenwarmtewisselaar (PHE) om sanitair warm water te maken, dat vervolgens wordt opgeslagen in een geïsoleerde tank. De PHE scheidt het boilerwater van het sanitair water. De boilercirculatiepomp pompt heet boilerwater door de boilerzijde van de PHE, terwijl de sanitaire circulatiepomp (de Smart Pump) koud sanitair water door de sanitaire zijde van de PHE pompt.
De Smart Pump is een circulatiepomp met lage opvoerhoogte en laag debiet die water circuleert van de opslagtank, door de PHE en vervolgens terug in de tank.

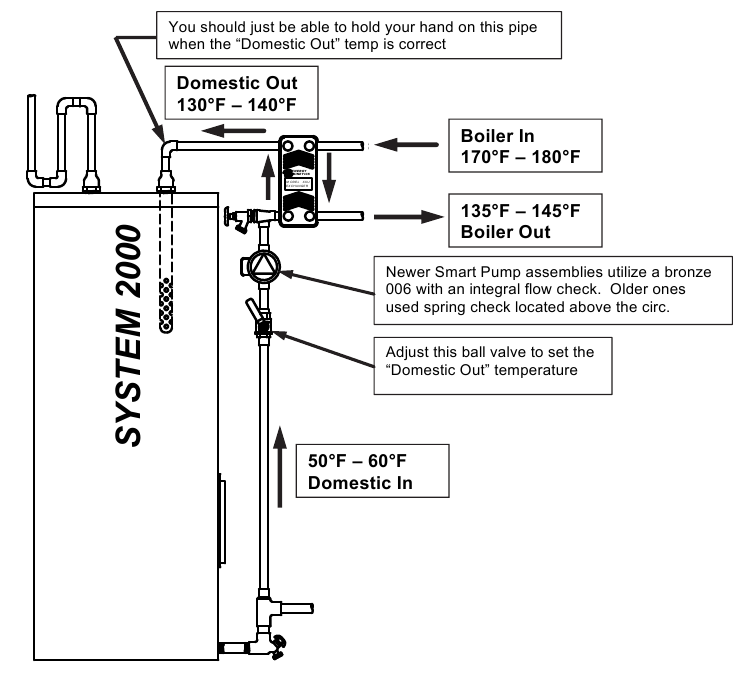

Beschrijving van de werking

SYSTEM 2000 Stadia van warmwaterbereiding (vergelijkbaar met een heteluchtoven)
Voorbeeld toont een typische residentiële toepassing met een platenwarmtewisselaar in de bypass

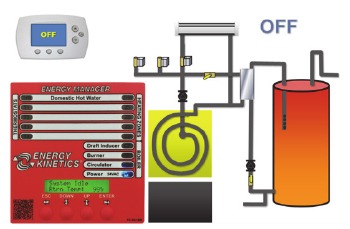

1. UIT
   Geen aanvraag van de tankthermostaat

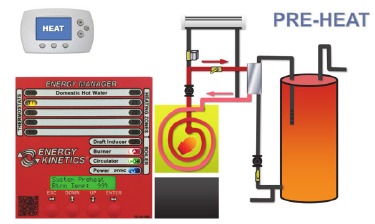

2. VOORVERWARMEN
   Tankthermostaat vraagt
   Boiler wordt opgewarmd en circuleert water door de bypass. Dit duurt ongeveer 90 seconden.

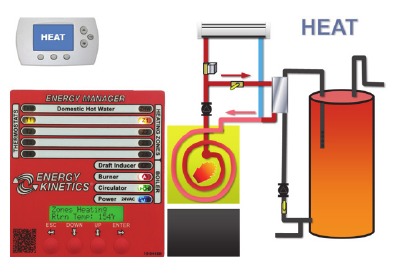

3. VERWARMEN
   Tankthermostaat vraagt
   Boiler heet. Warmwatercirculatiepomp AAN.

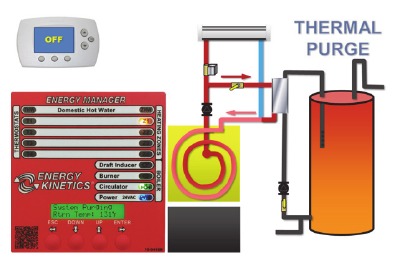

4. ENERGIE TERUGWINNEN
   Tankthermostaat tevreden
   Brander liep net, dus de boiler is nog steeds heet. Beide circulatiepompen blijven draaien en voeren warmte af naar de warmwaterboiler


UITZONDERINGEN
Voor warmwaterprioriteit Zet optieschakelaar #10 AAN – Digital Manager Verwarmingszones gaan pas open als de warmwateraanvraag is voldaan.

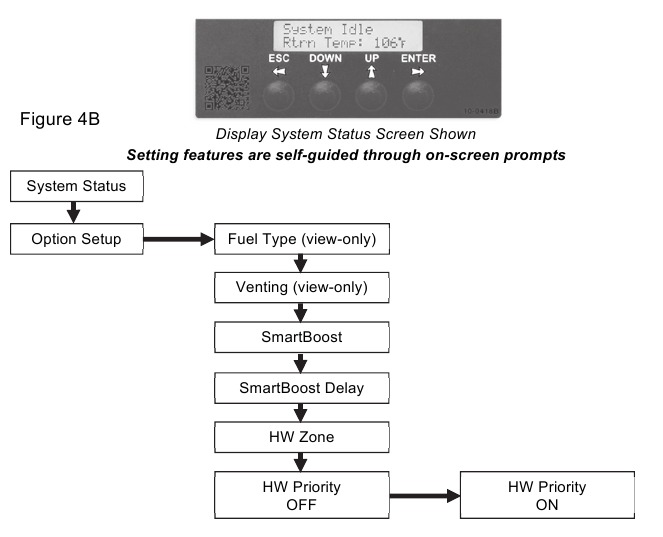

Display Manager: Warmwaterprioriteit wordt ingesteld via weergavebewerkingsopties.
Als de warmwateraanvraag niet binnen 25 minuten is voldaan, gaan de zones open voor elke zone die aanvraagt.

Platenwarmtewisselaar

Het uitwisselingsoppervlak is gemaakt van 316 roestvrijstalen gegolfde platen, afgedicht door solderen. De hoekpoorten zijn zo gerangschikt dat warm water en koud water door afwisselende kanalen stromen. De gesoldeerde platenwisselaar kan worden gereinigd door te spoelen met zuur of andere chemische reiniging. Gebruik voor sanitair warm water, isolatie van stralingssystemen, verwarming van zwembaden en bubbelbaden.

Platenwarmtewisselaars

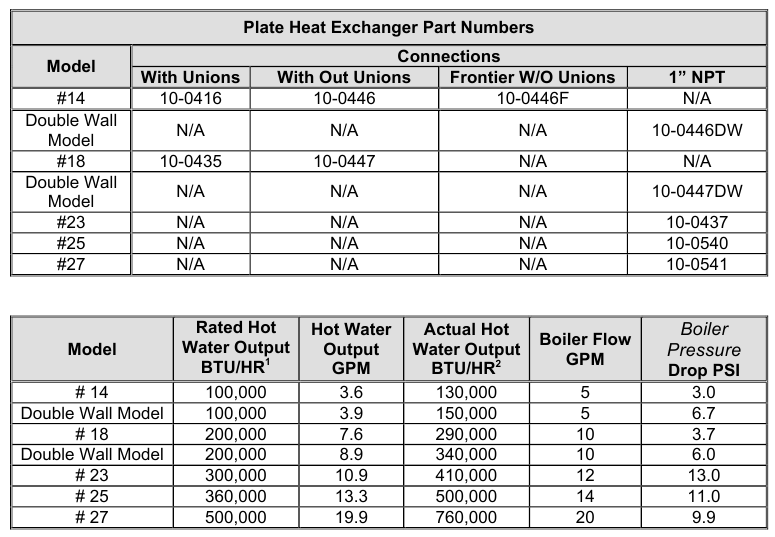

Model	Nominaal warmwatervermogen BTU/HR 1	Warmwatervermogen GPM	Werkelijk warmwatervermogen BTU/HR 2	Boilerdebiet GPM	Boilerdruk Daling PSI
# 14	100.000	3,6	130.000	5	3,0
Double Wall *	100.000	3,9	150.000	5	6,7
# 18	200.000	7,6	290.000	10	3,7
Double Wall *	200.000	8,9	340.000	10	6,0
# 23	300.000	10,9	410.000	12	13,0
# 25	360.000	13,3	500.000	14	11,0
# 27	500.000	19,9	760.000	20	9,9

¹ Nominaal vermogen gebaseerd op: 100º F Stijging van de uitgangstemperatuur
² Werkelijk vermogen wordt beperkt door het maximale boilervermogen.
Werkelijke vermogens gebaseerd op: 180º F Aanvoertemperatuur boilerwater 77º F Stijging, koude zijde: 40º F - 117º F
* Dubbelwandige platenwarmtewisselaars voor gebruik waar vereist door de code.

Indirecte waterverwarmer
Wanneer de wateromstandigheden het gebruik ervan voorschrijven, wordt een indirecte waterverwarmer gebruikt in plaats van een platenwarmtewisselaar om sanitair warm water te maken. Een indirecte waterverwarmer gebruikt een interne spiraal om het sanitair water in een geïsoleerde roestvrijstalen opslagtank te verwarmen. De interne spiraal scheidt het boilerwater van het sanitair water. Het is verbonden met de boiler als een verwarmingszone met een zoneklep of zonecirculatiepomp. De boilercirculatiepomp pompt heet boilerwater door de interne spiraal en verwarmt het sanitair water dat in de tank is opgeslagen.

Opslag en productie

Opslag is beter dan herstel

• Sla 2/3 op van de hoogste afname
• Opgeslagen water beschikbaar tijdens stroomuitval (alleen stadswater)

Snel herstel is beter dan langzaam herstel

• EK1: eerste uur afname, tot 228 gallon* (188 gph productie/herstel plus 40 gallon opslagtank).
• EK2: eerste uur afname, tot 395 gallon* (355 gph productie/herstel plus 40 gallon opslagtank).

*Beoordelingen zijn gebaseerd op een opslagtank van 40 gallon.
Voldoende opslag voor de grootste individuele afname in het gebouw maakt het onnodig om de boiler te groot te dimensioneren om grote, sporadische belastingen op te vangen. Een goed voorbeeld is een jacuzzi-achtig bad waar de afname wel 90-120 gallon in zeer korte tijd kan zijn. Met minstens 80 gallon opslag gekoppeld aan de herstelsnelheid van een platenwarmtewisselaar, kan het bad zonder problemen worden gevuld. De tank kan herstellen terwijl het bad in gebruik is. Andere kleinere eisen kunnen ook zonder problemen worden afgehandeld.

Vergelijking warm water
Hoeveel warm water krijg ik eigenlijk?
15.000 BTU/uur is de gemiddelde herstelsnelheid voor een elektrische warmwaterboiler
35.000 BTU/uur is de gemiddelde herstelsnelheid voor een gaswarmwaterboiler
4,5kW is ongeveer 15.000 BTU
Energy Kinetics beoordeelt alle apparatuur met een stijging van 77º F.

• EK1 is 228 gallon* bij een olieverbruik van 1,00 gph
• EK2 is 395 gallon* bij een olieverbruik van 1,75 gph

*Beoordelingen zijn gebaseerd op een opslagtank van 40 gallon.

Productiesnelheid / Gallons per uur

Netto BTU-output	60º F stijging	77º F stijging	90º F stijging	100º F stijging
15.000	30	23	20	18
20.000	40	31	27	24
30.000	60	46	40	36
40.000	80	62	54	48
50.000	100	78	67	60
80.000	161	125	107	96
100.000	201	156	134	120
200.000	402	312	268	241
250.000	502	390	335	301

De werkelijke warmwaterproductie is afhankelijk van het volgende:

• Aanvoertemperatuur water
• Thermostaatinstelling tank
• Boileroutput beschikbaar voor warmwaterproductie
• Reinigheid platenwarmtewisselaar
• Afstand van platenwarmtewisselaar tot de tank

Voorbeeld: de afname in het eerste uur voor een elektrische warmwaterboiler is slechts 23 gph plus 40 gallon in opslag voor een totaal van 63 gallon* in vergelijking met 55 gph plus 40 gallon in opslag voor een totaal van 95 gallon* voor een gaswarmwaterboiler in vergelijking met 228 gallon* voor een EK1 met een olieverbruik van 1,00 gph.
* Beoordelingen zijn gebaseerd op een opslagtank van 40 gallon.

Overzicht huishoudelijke warmwaterboiler

• Geografie, wat werkt er in uw regio? Voordat u beslissingen neemt over welk type opslagtank u wilt gebruiken, met glas bekleed of roestvrij staal, moet u bekend zijn met de watercondities in dat gebied.
• Met glas beklede tanks
  • Geschikt voor bijna alle watercondities
  • De goedkoopste beschikbare tanks
  • Correct onderhoud van de anode verlengt de levensduur van de tank aanzienlijk
  • Energy Kinetics levert standaard met glas beklede tanks van 40 gallon met 10 jaar garantie bij warmte- en warmwatersystemen, grotere maten beschikbaar

Typische residentiële warmwatervereisten

Voorziening	Debiet	Tijd per gebruik, minuten
Douche of bad	3	5 tot 7
Gezicht en handen wassen	2	2
Aanrecht	2	1,5 tot 2,5
Wasmachine	4	5 tot 8
Automatische vaatwasser	4	4
Whirlpool, Hot Tub (vraag naar capaciteit in gallons)	4	12 tot 24+

Vaughn "High Flow" indirecte tank met interne warmtewisselaar

• Boilerwater circuleert door de interne spiraal en verwarmt het huishoudelijke water in de tank.
• Aansluiten als een verwarmingszone met zoneklep of zonecirculator
• Aquastaat bedraden naar THW-zone

Residentiële vereisten voor warm water

• Bij het dimensioneren van een klus:
  • Loop door het huis om te bepalen welke warmwaterverbruikende apparaten in gebruik zijn
  • Vraag of er toevoegingen of wijzigingen gepland zijn die het warmwaterverbruik kunnen verhogen
  • Bepaal het piekdebiet (meestal slechts één groot gebruik tegelijk)
  • Bepaal de maximale volumeafname (meestal wasmachine, tenzij er een whirlpool is)

Tel de verwachte afname op. Bereken het totale beschikbare warm water. Totaal beschikbaar warm water = Warmwaterherstel in gallon per uur + Warmwateropslag in gallons (met een EK-systeem kunt u 100% van de tankcapaciteit als bruikbaar water beschouwen)
Voorbeeld: neem aan dat een EK1 met #14 PHE met een herstelsnelheid van 188 GPH, een opslagtank van 40 gallon Beschikbaar water om een whirlpool van 100 gallon te vullen met een waterafname van 0,42 uur @ 4GPM is: Totaal, gallons = Opslag, 40 gallons (beschikbaar) + Herstel bij 188 GPH X 0,42 uur = 119 gallons. Dit is marginaal. Als de afname meer dan 4 GPM is, zal er een tekort zijn.
Voorbeeld: een gezin van vier komt thuis, eet avondeten, ruimt de rommel op, doucht en doet een was.

Aanrecht	2 GPM @ 5 min	10 gal
Vaatwasser	4 GPM @ 4 min	16 gal
Douches	4 X 3 GPM @ 10 min	120 gal
Wasgoed	4 GPM @ 8 min	32 gal
	Totaal	178 gal

Afname in het eerste uur op een EK1 met #14 PHE en een tank van 40 gallon is 228 gallon. Dit systeem zou deze belasting zeer goed aankunnen.

Commerciële toepassingen
Veel commerciële toepassingen gebruiken meerdere boilers en zijn aangesloten op primaire/secundaire lusverwarmingssystemen. Met deze systemen heeft de installateur de mogelijkheid om de platenwarmtewisselaar(s) in de boilerbypass te installeren (één per boiler), een Hot Water Zone Kit te gebruiken of als een zone van de primaire lus af te takken. Er zijn voordelen aan elk en de beste locatie moet worden bepaald door de vereisten voor huishoudelijk warm water.
Primaire lus: het maakt het gebruik van de grotere #23 & #25 platenwarmtewisselaars (PHE) mogelijk, waarbij gebruik wordt gemaakt van de gecombineerde boileroutput. Profiteert van de constante toevoer van warm water in de lus om het huishoudelijke warme water (DHW) te genereren dat nodig is wanneer de primaire lus constante activiteit vertoont (koud weer). Maakt het gebruik van indirecte tanks mogelijk in plaats van PHE's op locaties met zeer hard water.
Bypass: wanneer Digital Manager-gestuurde boilers worden gebruikt, kunnen de platenwarmtewisselaars in de boilerbypass worden geïnstalleerd (vooraf aangelegd vanuit de fabriek) of als een zone rechtstreeks van de boiler met behulp van een warmwaterzonekit. Oproepen voor DHW en DHW Priority (indien gewenst) worden afgehandeld door de Digital Manager. Als de primaire lus onderhevig is aan uitschakeling bij warm weer, zal het installeren van de PHE(s) in de boilerbypass een zeer snel herstel van de DHW mogelijk maken, waarbij gebruik wordt gemaakt van het ontwerp met lage massa en de energieterugwinningscyclus van de boilers. Eén PHE kan worden geïnstalleerd in de bypassleidingen voor elke boiler in een installatie met meerdere boilers.

Werkingsconcept

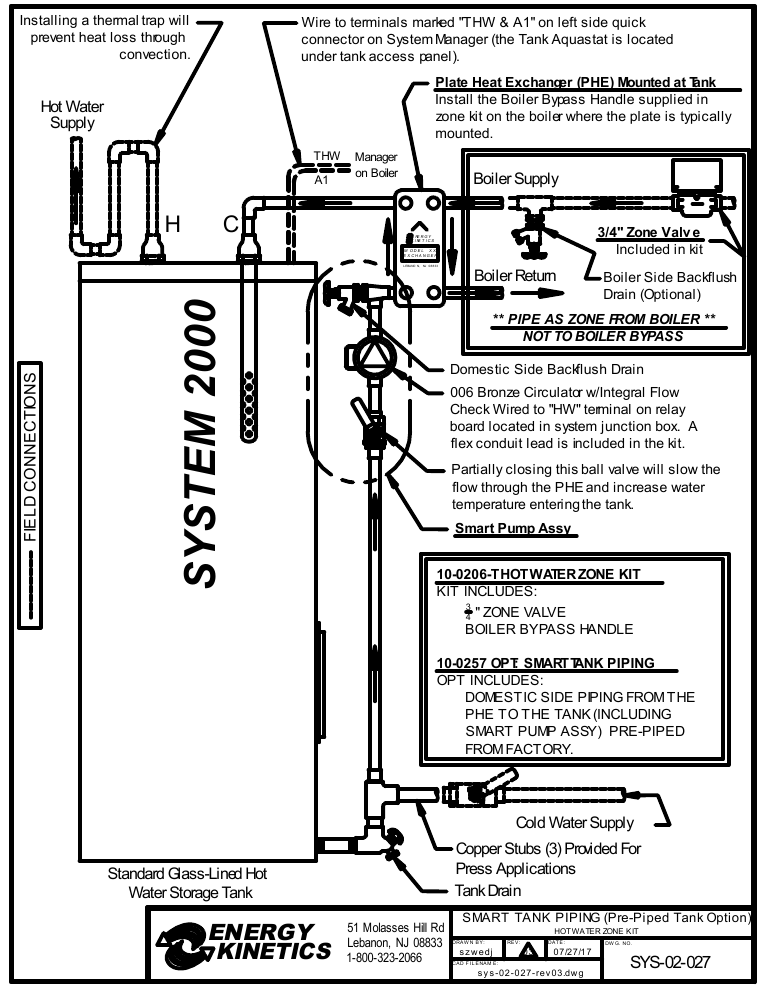

Platenwarmtewisselaar geïnstalleerd als een zone op de primaire lus: (Gebruik een Multi-Boiler Control die warmwaterprioriteit heeft)

• De tankthermostaat(s) geeft een oproep aan de multi-boilerregeling
• De boilerregeling start de Smart Pump en de warmwaterzonecirculator.
  (Tijdens een oproep voor huishoudelijk warm water overschrijft de boilerregeling de buitenreset tijdens de oproep en schakelt de luscirculator uit om prioriteit te geven.)

Platenwarmtewisselaar(s) geïnstalleerd in de boilerbypass of met behulp van een Hot Water Zone Kit:
(De multi-boilerregeling hoeft geen warmwaterprioriteit te hebben)

• Tankthermostaat(s) roept System Manager aan.
• System Manager laat de Smart Pump en de boiler draaien totdat de warmwateroproep is voldaan.
  Opmerking: warmwaterprioriteit kan worden ingeschakeld op de System Manager, die zone Z1 (toevoer van de injectielus) zal sluiten tijdens de huishoudelijke warmwateroproep gedurende maximaal 25 minuten.
• System Manager start de energieterugwinningscyclus en post-purge in de opslagtank.

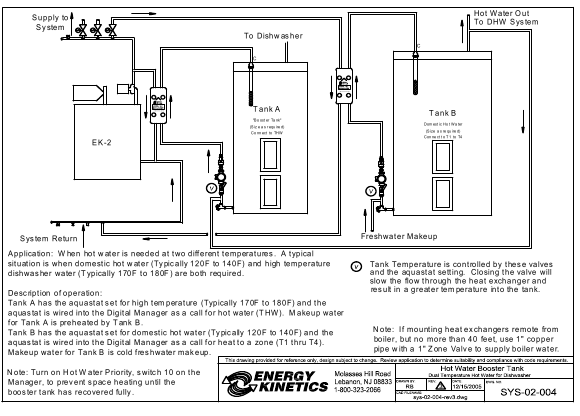

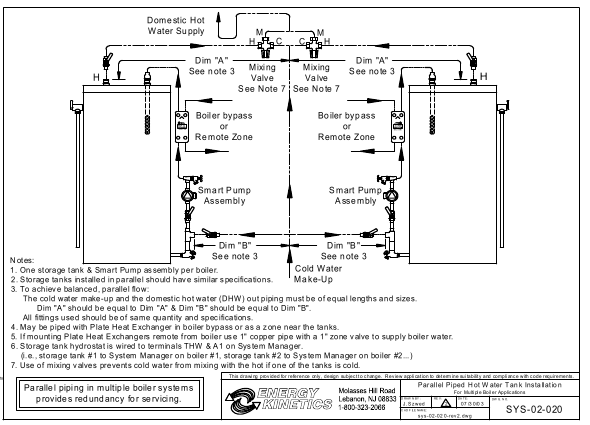

Grote volumeopslag voor huishoudelijk warm water

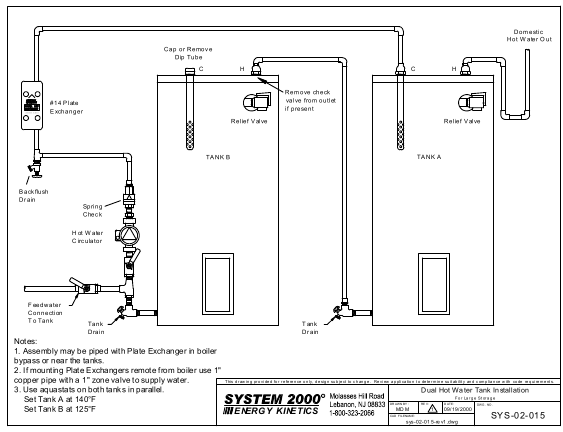

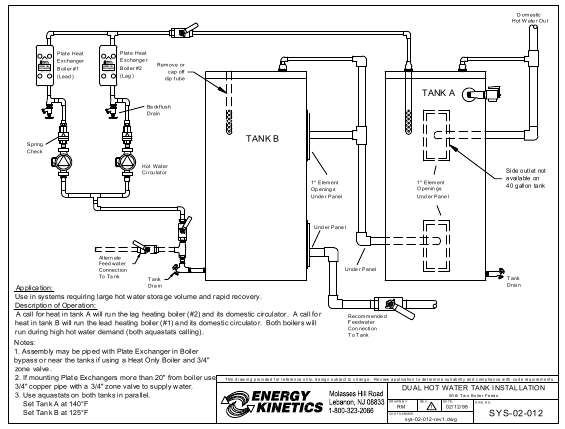

Opslagtanks kunnen in serie worden aangesloten om grote hoeveelheden huishoudelijk warm water op te slaan. Raadpleeg het gedeelte met tekeningen van deze

Opties voor platenwarmtewisselaar geïnstalleerd in de boilerbypass (voorbeeld voor twee EK2-boilers)

Huishoudelijk warm water GPM	Model	AANTAL	Boileroutput Btu/uur	Boilerdebiet GPM	Boilerdrukval PSI
5	#18	1	206.000	10	3.7
10	#18	2	412.000	20	3.7

Opties voor platenwarmtewisselaar(s) geïnstalleerd in de primaire lus (voorbeeld voor twee EK2-boilers)

Warmwater GPM (gallon per minuut)	Model	AANTAL	Werkelijk warmwateropbrengst Btu/hr	Boilerdoorstroming GPM	Drukval in lus PSI
7.6	#18	1	290.000	10	3.7
10.6	#23	1	410.000	12	13.0
10.7	#25	1	412.000	14	11.0
10.7	#18	2	412.000	20	3.7

Commerciële vereisten voor warm water
Bepaal het type verbruik

• Residentieel – Meergezinswoning
• Commercieel – Verdeel de temperatuurvereisten
  • 120º F voor kranen
  • 140º
  • 180º F voor vaatwassers
    • Aanvullende tank of mengkraan kan vereist zijn
• Bepaal de aangesloten armaturen
  • Type & aantal
    • Douches
    • Kranen
    • Wasmachines
    • Vaatwassers
    • Bubbelbaden
    • Spa's
    • enz.
• Bepaal het verwachte gebruikspatroon volgens de ASHRAE-aanbevelingen in gallons per uur. Stel vragen om er zeker van te zijn dat er geen verrassingen zijn.
• Selecteer boiler(s) en warmtewisselaar(s) op basis van de gemiddelde waterdoorstroming.
• Selecteer de grootte van de opslagtank op basis van de maximale waterdoorstroming.
  • Bepaal de vereiste maximale warmwaterdoorstroming in gallons per minuut
  • Baseer de tankgrootte op het bruikbare volume, niet op het capaciteitsvolume
• Voeg indien nodig capaciteit toe om verliezen te compenseren, zoals circulatie- en leidingverliezen.
• Voeg ALLEEN capaciteit toe aan de warmtebelasting van het gebouw ALS de warmwaterbelasting meer dan 25% van de belasting van het gebouw is.

Grootte boiler/opslagtank voor commerciële vereisten
Om de juiste boiler-/tankcombinatie voor commerciële toepassingen te bepalen:

1. Raadpleeg tabellen 1 en 2 voor de uurlijkse vraag van verschillende armaturen in commerciële gebouwen.

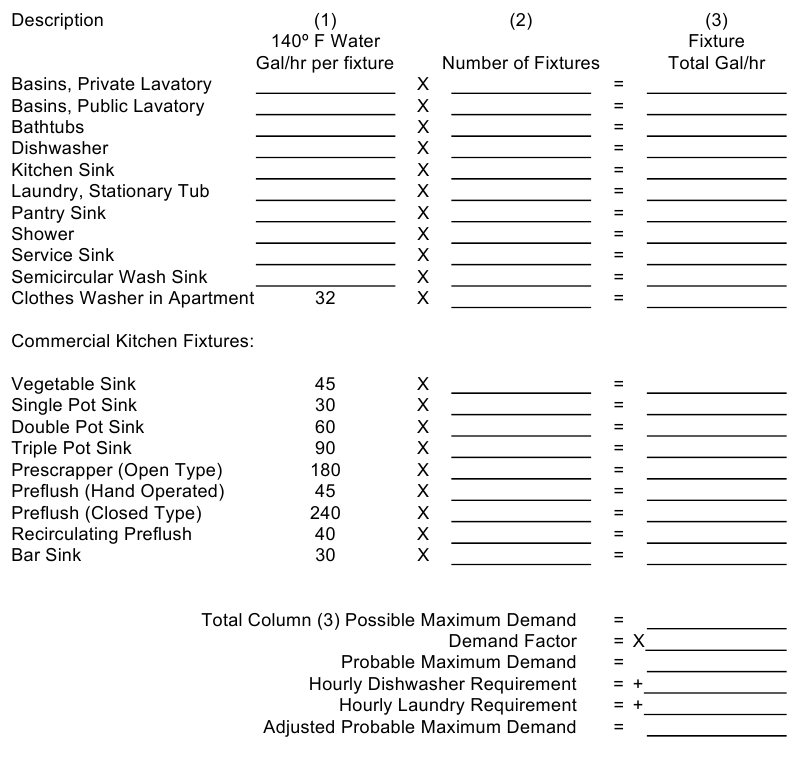

   1. Gebruik een werkblad om het totale aantal van elk type armatuur in het gebouw te bepalen en vast te leggen. Noem deze kolom¹
   2. Gebruik tabellen 1 en 2 om het aantal gallons 140º F water te vinden dat per uur per armatuur wordt gebruikt. Noteer deze waarde voor elk armatuur. Noem deze kolom 2.
   3. Vermenigvuldig elke regel in kolom (1) met het aantal in kolom (2). Het resultaat is de totale hoeveelheid water die per uur voor elk type armatuur wordt gebruikt. Noteer dit in kolom (3).
   4. Tel kolom (3) op. Dit is de totale hoeveelheid water die door alle armaturen per uur wordt gebruikt. Dit is de MOGELIJKE MAXIMALE VRAAG.
   5. De vraagfactor wordt weergegeven in Tabel 1 en is bedoeld om rekening te houden met het feit dat niet alle armaturen tegelijkertijd in gebruik zijn. Vermenigvuldig de totale vraag die in stap (d) is berekend met deze factor. Het resultaat is de WAARSCHIJNLIJKE MAXIMALE VRAAG.
   6. Als er een commerciële vaatwasser of wasservice op de klus is, bepaal dan de hoeveelheid 140º F water die in een uur kan worden gebruikt. Dit hangt af van het aantal machines, de hoeveelheid water die per machine wordt gebruikt en de manier waarop het water wordt gebruikt. Raadpleeg de machinefabrikant en de gebouweigenaar voor deze informatie. Zodra het maximale uurlijkse gebruik voor deze apparatuur bekend is, voert u dit in kolom (3) in.
   7. Tel het uurlijkse gebruik voor de vaatwassers en wasmachines op bij de waarschijnlijke maximale vraag. Dit is de AANGEPASTE WAARSCHIJNLIJKE MAXIMALE VRAAG.

2. Selecteer een opslagtank(s) die voldoet aan of de aangepaste waarschijnlijke maximale vraag overschrijdt. Berekend in (1g).
   * Bepaal de BTU/hr die nodig is om de opslagtank(s) te vullen.
   * Bepaal de BTU/hr die nodig is om alleen aan de ruimteverwarming te voldoen.
   Bepaal de grootte van de boiler voor de grootste van de twee. Als de vereiste om aan de warmwaterbelasting te voldoen minder dan 25% van de totale vraag is, is het niet nodig om de boilergrootte te vergroten.

Formule voor het bepalen van de grootte van de BTUH-ingang

Gewenste temperatuur: ºF
Inlaattemperatuur: ºF

1. Temperatuurverschil: ºF
2. Verwachte doorstroming __ GPM x 60 minuten = GPH
3. BTU/gallon ºF (water) 8.25

De totale verwachte BTUH-opbrengst is: Temperatuurverschil x GPH x 8.25 BTU's = BTUH
Om de invoer te vinden die nodig is om uitvoer te produceren, deelt u BTUH door het verbrandingsrendement van de boiler

Tabel 1
Warmwaterbehoefte per armatuur voor verschillende soorten gebouwen
(Gallons water per uur per armatuur, berekend bij een eindtemperatuur van 140º F)

Armatuur	Privéwoning	Appartementencomplex	Kantoorgebouw	Industriële installatie	Hotel	School
Wastafel, privé wastafel	2	2	2	2	2	2
Wastafel, openbare wastafel	-	4	6	12	8	15
Badkuip	20	20	-	-	20	-
Vaatwasser	15	15	-	20-100	50-200	20-100
Spoelbak	10	10	20	20	30	20
Wasruimte, vaste bak	20	20	-	-	28	-
Douche service spoelbak	30 15	30 20	30 20	225 20	75 30	225 20
Halfronde wasbak	-	-	10	15	10	15
Vraagfactor	0.30	0.30	0.30	0.40	0.25	0.40

Tabel 2
Algemene warmwatervereisten voor verschillende keukengebruiken (140º F)

Apparatuur	GPH
Groentespoelbak	45
Enkele spoelbak	30
Dubbele spoelbak	60
Driedubbele spoelbak	90
Voorspoeler (open type)	180
Voorspoeling (handbediend)	45
Voorspoeling (gesloten type)	240
Gerecirculeerde voorspoeling	40
Barspoelbak	30

Opmerkingen: Uitgaande van 20 psi toevoerdruk van het water bij de apparatuur Vaatwasser werkt op 100% van de mechanische capaciteit

Tabel 3
Representatieve warmwatertemperaturen

Gebruik	Temp ºF
Wastafel
Handen wassen	105
Scheren	115
Douches en baden	110
Therapeutische baden	95
Commerciële of institutionele wasserij, op basis van stof	Tot 180
Vaatwassen en wassen in de woning	140
Chirurgisch scrubben	110
Commerciële sproeivaatwasser *
Enkele of meervoudige tank met kap of rek
Wassen	150 min
Laatste spoeling	180 – 195
Enkele tank transportbandtype
Wassen	160 min
Laatste spoeling	180 – 195
Enkele tank rek of deurtype
Wassen en spoelen op enkele temperatuur	165 min
Chemisch reinigend type **	140
Meerdere tank transportbandtype
Wassen	150 min
Gepompte spoeling	160 min
Laatste spoeling	180 – 195
Chemische reiniging glaswasser
Wassen	140
Spoelen	75 min

* Zoals vereist door NSF
** Raadpleeg de fabrikant voor de werkelijke vereiste temperatuur

Werkblad voor het bepalen van de grootte van een commerciële tank

Warmwatervereisten voor zwembaden
Temperatuurstijging* = Boiler BTU-opbrengst/uur X 24 uur/dag = Graden/dag Zwembadvolume (Gallons) X 8.35 (lb/gal)
De temperatuurstijging gaat ervan uit dat het zwembad een afdekking heeft, zoals een solardeken, om nachtelijke verliezen te verminderen. Alle getallen zijn afgerond.

ZWEMBADAFMETING (Gallons)	EK1 (BTU/uur)		EK2 (BTU/uur)		EK3 (BTU/uur)
	104.000	121.000	147.000	206.000	272.000	357.000
10.000	30	35	42	59	66	87
20.000	15	17	21	30	33	44
30.000	10	11	14	20	22	29
35.000	8	9	12	17	19	25
40.000	7	8	11	15	17	22

Gaat uit van minimaal warmteverlies
Vraag een kopie van de procedure voor zwembadverwarming aan bij het technische ondersteuningsteam van Energy Kinetics.

Formaat expansievat voor huishoudelijk gebruik

• Let op terugslagkleppen in de koudwatertoevoer
• Nieuwere watermeters en alle stroom-/drukregelaars hebben interne terugslagkleppen
  • Water moet ergens kunnen uitzetten wanneer het wordt verwarmd
• De maximale uitzetting is 6% volumetoename
• Vuistregel: dimensioneer het expansievat op 10% van het volume van de opslagtank.

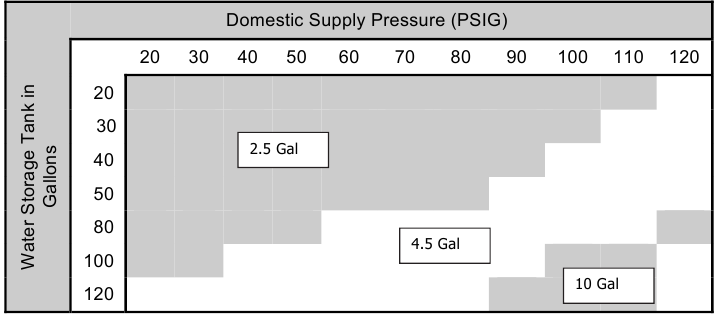

Formaat expansievat voor huishoudelijk gebruik

Gebaseerd op: Water verwarmen van 70º F tot 140º F
Fabrieksmatige voordruk van 40 PSIG – druk hoeft niet te worden gewijzigd
Als water wordt verwarmd, zet het uit. De maximale verandering is minder dan 6% volumetoename. Deze volumetoename moet worden opgevangen in elk type gesloten circuit om te voorkomen dat de overdrukventiel loost.
Huishoudelijke watersystemen kunnen open of gesloten zijn. In een typisch wellsysteem is er een expansievat, van het open type of een membraanvat. Dit handhaaft de druk in de leidingen in huis, zonder dat de pomp elke keer hoeft te draaien als er een kraan wordt opengedraaid. Er is zelden een terugslagklep of terugstroombeveiliging. Wanneer warm water wordt gemaakt, kan het water uitzetten in dit vat.
Bij stads- of stadswater is er meestal een meter en vaak een drukreducerende klep in de waterleiding die het huis binnenkomt. Nieuwere meters en alle drukreducerende kleppen hebben een interne terugslagklep. Dit verandert de huisinstallatie in een gesloten systeem totdat er een kraan wordt opengedraaid. Als er warm water wordt geproduceerd zonder dat er kranen openstaan om uitzetting op te vangen, kan de T&P-klep ontlasten.
Installatie van een expansievat met de juiste afmetingen bij de koudwaterinlaat naar de opslagtank zal dit probleem elimineren.

Warmwaterrecirculatie

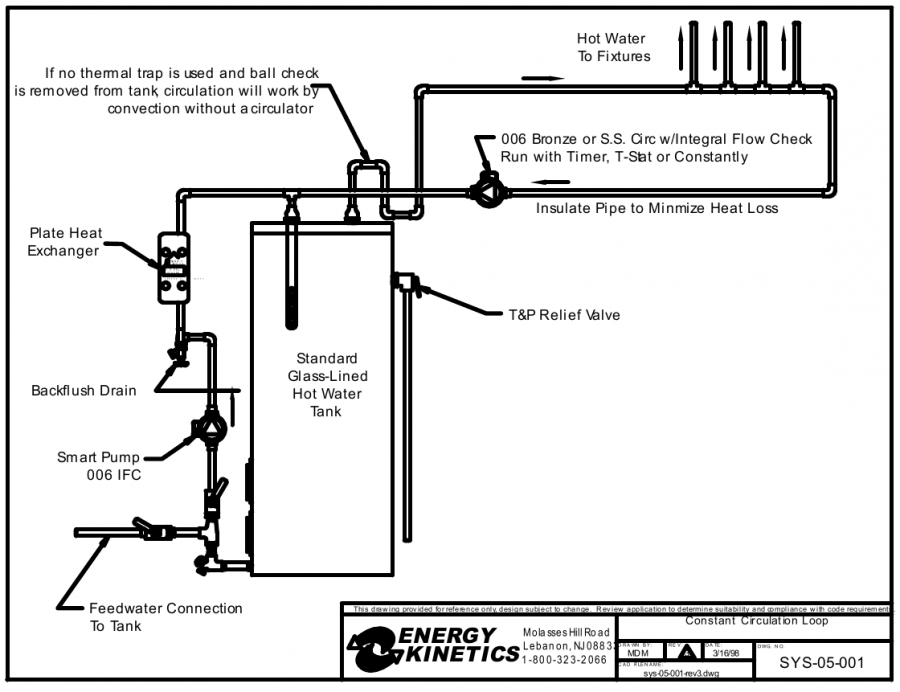

Warmwaterrecirculatie kan een energie-uitwisseling zijn. Als er warm water nodig is, is het er meteen, dus het bespaart water. Er is echter meer warmteverlies via de warmwaterleidingen, dus er wordt meer energie verbruikt om de tank warm te houden. Het is vaak psychologisch. De klant wil warm water, de klant krijgt warm water. Dit is duidelijker in grote huizen, vooral als de kraan zich op grote afstand van de warmwatertank bevindt. De retour is afgetakt in de warmwaterleiding vanaf de platenwarmtewisselaar en hoeft niet groter te zijn dan ½". Een kleine bronzen of roestvrijstalen circulatiepomp met terugslagklep wordt op de retourleiding nabij de tank geïnstalleerd. Dit kan handmatig worden geregeld, met een tijdklok of met een strap-on aquastaat ingesteld op ongeveer 110ºF. Alle lusleidingen moeten geïsoleerd zijn. Raadpleeg de tekening SYS-05-001 in het gedeelte Systeemtekeningen van deze handleiding voor informatie over de leidingen.

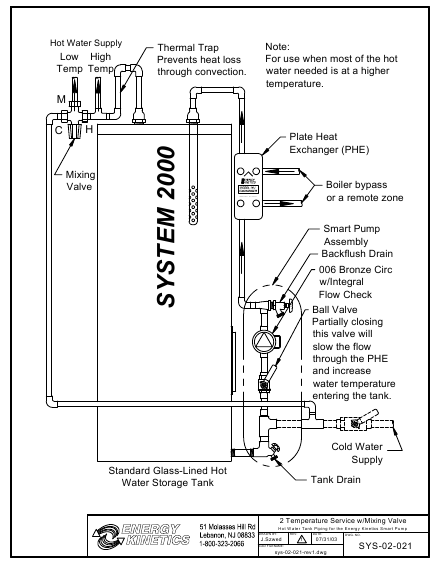

Warmwaterrecirculatie met een mengventiel

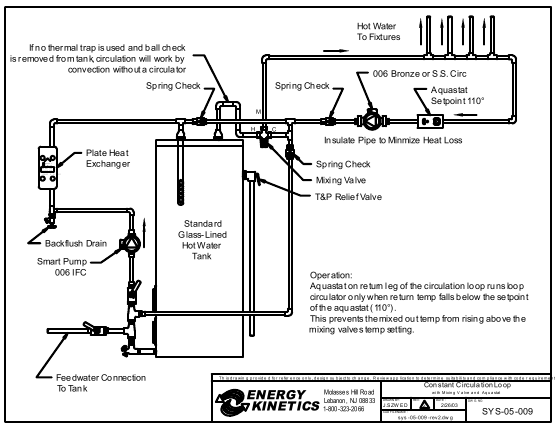

Met een mengventiel geïnstalleerd, wordt een deel van het retourwater door het mengventiel geleid. De rest gaat naar de tank. Naarmate het retourwater opwarmt, neemt het temperatuurverschil tussen de koude inlaat- en de gemengde uitlaattemperatuur af. Dit vermindert de nauwkeurigheid van de klep en kan ervoor zorgen dat de toevoertemperatuur stijgt tot die van de temperatuur bij de warme uitlaat van de tank. Om dit te voorkomen en energie te besparen die wordt verbruikt als gevolg van warmteverlies, moet er een aquastaat worden geïnstalleerd op de retourleiding van de circulatieleiding. Op deze manier draait de circulatiepomp alleen als de leidingtemperatuur onder het ingestelde punt van de aquastaat komt, meestal 110º F. Zorg ervoor dat alle leidingen in de leiding goed geïsoleerd zijn voor minimaal warmteverlies. Vraag een kopie aan van tekening SYS-05-009 voor informatie over de leidingen.

Ontvangst en uitpakken

Inspecteer de zending bij ontvangst op uitwendige schade. Inspecteer bij het uitpakken en uitkisten elk artikel op inwendige schade. Eventuele schade moet onmiddellijk vóór installatie aan de vervoerder worden gemeld. De ontvanger is verantwoordelijk voor het volgen van de schadeprocedure van de vervoerder. De vervoerder is verantwoordelijk voor het snel ondernemen van actie op alle claims. Als de goederen bij levering niet kunnen worden geïnspecteerd, ondertekent u de vrachtbrief "Onder voorbehoud van inspectie" en inspecteert u de zending zo snel mogelijk na ontvangst. Vervangingen voor onderdelen die tijdens de verzending zijn beschadigd, zijn beschikbaar na ontvangst van een ondertekend exemplaar van een schaderapport (claims voor verborgen schade moeten onmiddellijk worden ingediend bij de vervoerder door de geadresseerde). Controleer na het uitpakken elk artikel aan de hand van de paklijst. Inspecteer het grondig op losse onderdelen, instructiebladen en paklijsten. Meld ontbrekende items onmiddellijk. Het is verstandig om de installatie te voltooien voordat u het verpakkingsmateriaal weggooit. Bewaar alle onderdelen op een plaats waar ze tijdens de installatie niet beschadigd of kwijtraken.

Algemene montage

De montage van verschillende verpakte units wordt in deze handleiding geïllustreerd. Het gebruik van niet door Energy Kinetics geleverde pompen, besturingen en accessoires moet goede praktijken volgen. De diagrammen en locaties die in deze handleiding worden gepresenteerd, worden aanbevolen.

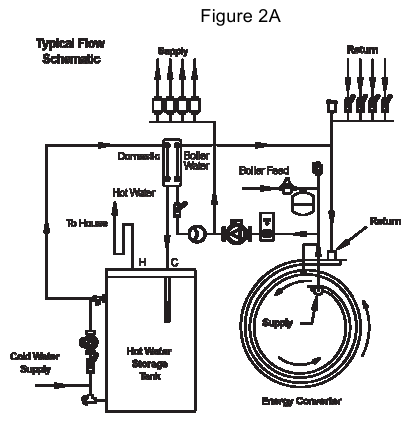

Leidingen

Alle leidingen en accessoire-aansluitingen moeten goede praktijken volgen met behulp van goedgekeurde voegafdichtingsmiddelen. Bel Energy Kinetics om leiding- en bedradingsinstructies te verkrijgen voor alternatieve toepassingen, zoals vloerverwarming, zwembadverwarming, meerdere boilers, injectielussen, enz. Afbeeldingen 2B en 2C geven de algemene leidingopstelling en opties van het systeem aan. De leidingen van afzonderlijke systemen kunnen afwijken van de afbeeldingen. Afbeelding 2A geeft een typisch stroomschema weer voor boilerwater en huishoudelijk water. Elk systeem zal variëren afhankelijk van de locatie van de klus. De toevoer- en retouraansluitingen zijn 1"NPT op de EK1 en 1-1/4"NPT op de EK2. De platenwarmtewisselaar kan zowel verticaal als horizontaal worden gemonteerd, afhankelijk van het model.

Boilermontage

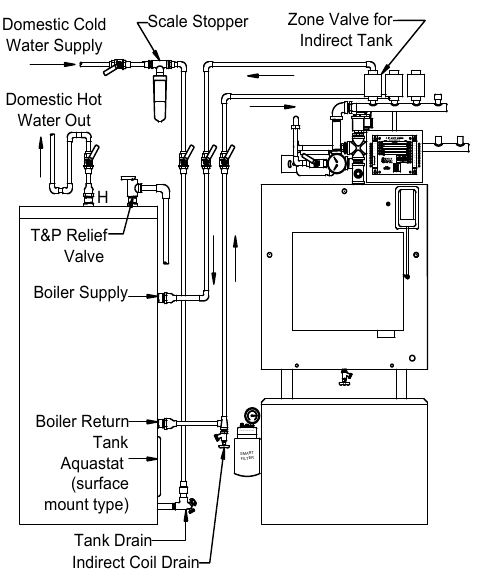

BOILERMONTAGE op TANKSTANDAARD, FIG. 2C: Zorg ervoor dat de boiler correct op de standaard is gemonteerd met behulp van de meegeleverde 5/16" hardware. De bouten moeten naar boven wijzen, zodat ze de verwijdering van de tank op een later tijdstip niet kunnen belemmeren. De gaten in de boilerpoten moeten overeenkomen met de gaten in de tankstandaard.
LO-BOY TANK ORIËNTATIE: De 40 gallon Lo-Boy tank moet zo worden geplaatst dat de tankaftapkraan naar de linkervoorhoek van de lekbak wijst. Duw de tank helemaal naar de achterkant van de standaard. Centreer de tank van links naar rechts in de standaard.

LEIDINGEN ZODAT DE DEUR OPEN KAN: Om conflicten met het openen van de deur te voorkomen, moeten de leidingen in overeenstemming zijn met FIG. 2B, 2C en het gedeelte over "Ruimte voor reiniging en onderhoud" in de installatie- of technische handleiding. De deur gaat open en valt in de inkepingen op de boilerpoten. De brander en de luchtkast hebben ook ruimte nodig wanneer de deur opengaat. Plaats geen leidingen voor de tank, tenzij de ruimte vanaf de deur is geverifieerd. Dit geldt ook voor de olieleidingen en de verbrandingsluchtleidingen. LET OP: De luchtinlaatpijp moet worden losgekoppeld om de deur naar beneden te kunnen zwenken.

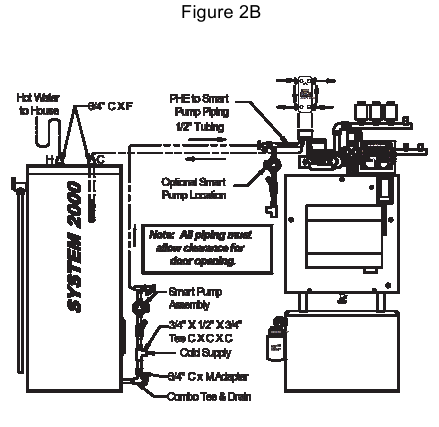

BOILERMONTAGE op STANDAARDBASIS, FIG. 2B: De achtersteunbalk moet worden gemonteerd op de gaten net voor de 2" sleuf. Lijn de achterste gaten in de poten uit met de gaten in de achtersteunbalk. Er worden twee sets 5/16" x 1-1/2" bouten meegeleverd en worden gebruikt om de boiler aan de achtersteunbalk te bevestigen.

BOILERHELLING: Het Frontier drukvat is vervaardigd met de achterkant ½ tot 1 bel hoger om een goede luchtafvoer mogelijk te maken. Deze helling wordt in de fabriek zorgvuldig ingesteld wanneer de boiler wordt gebouwd. Zorg ervoor dat de standaard waterpas staat voordat u de boiler op de standaard monteert. Wanneer de standaard waterpas staat, is de helling correct en is de achterkant van de boiler hoger dan de voorkant. De EK1 Frontier is 1/4" hellend en de EK2 Frontier is 7/16" hellend.

Warmwateropslagtank

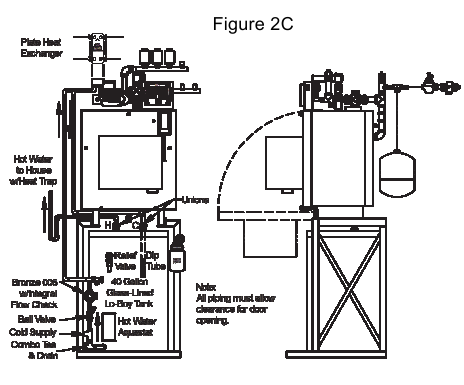

FIG. 2C geeft de opstelling aan met behulp van een 40-gallon Lo-Boy tank en is bedoeld voor locaties waar de ruimte beperkt is. FIG. 2B geeft een typische opstelling van het huishoudelijke warmwatersysteem aan. De tank kan zich naast of op een andere handige locatie bevinden. Als de afstand groter is dan 10 voet, gebruik dan ¾" leidingen en een ontluchter op een hoge retour. Isolatie van waterleidingen tussen de opslagtank en de Energy Converter en op de warmwatertoevoer naar het huis wordt aanbevolen voor de beste brandstofefficiëntie. De door Energy Kinetics geleverde opslagtanks worden compleet geleverd met schuimisolatie met hoge dichtheid, een correct geplaatste tankthermostaat, een temperatuur-/drukontlastklep en een speciaal ontworpen dompelbuis.

Platenwarmtewisselaar en locatie

LET OP: De platenwarmtewisselaar is in de fabriek aangesloten en de locatie en oriëntatie mogen niet worden gewijzigd zonder overleg met Energy Kinetics. De warmtewisselaar is gemonteerd in de bypassleiding bij de boiler met een kogelkraan. Systemen zonder warmtewisselaar zijn in de fabriek aangesloten op de bypassleiding en kogelkraan. De bypassklep moet minstens gedeeltelijk openstaan om de boiler correct te laten werken.

Sluit huishoudelijk water aan op de aansluitingen zoals aangegeven op de platenwarmtewisselaar. De Frontier Heat Exchanger is dezelfde warmtewisselaar als de standaard warmtewisselaar, maar is voorzien van een nieuw "Frontier"-label vanwege de oriëntatie van de warmtewisselaar. De warmtewisselaar moet zo worden georiënteerd dat het symbool "Boiler In" zich aan de rechterkant bevindt. Bestel bij het bestellen van een vervanging het onderdeelnummer dat in de montagetekening wordt weergegeven. De warmtewisselaar wordt in de fabriek verticaal of horizontaal gemonteerd, afhankelijk van het model.
Afhankelijk van de waterhardheid kan het gunstig zijn om een Energy Kinetics Scale Stopper op de huishoudelijke koudwatertoevoer van de warmwateropslagtank te installeren.
De Scale Stopper bevat een additief van voedingskwaliteit dat de metalen oppervlakken bedekt waarmee het in contact komt, waardoor minerale ophoping in de platenwarmtewisselaar wordt voorkomen.
Een alternatief is om de platenwarmtewisselaar als zone te installeren met behulp van een van de Energy Kinetics Hot Water Zone-kits. Hot Water Zone-kits zijn ontworpen om de vervuiling te verminderen die wordt veroorzaakt doordat hard water op de huishoudelijke zijde van de platenwarmtewisselaar neerslaat. Verwarmd water stroomt alleen tijdens een warmwateraanvraag door de boilerzijde van de warmtewisselaar, waardoor het huishoudelijke water minder wordt blootgesteld aan een verwarmd oppervlak en de effecten van kalkaanslag worden verminderd. Het toevoegen van een Scale Stopper biedt nog meer bescherming aan het systeem.
Een ander alternatief zou zijn om een van de indirecte tanks van Energy Kinetics met een interne spiraal te gebruiken in plaats van een platenwarmtewisselaar. Nogmaals, het toevoegen van een Scale Stopper voor extra bescherming wordt aanbevolen.

Warmwatertemperatuur boven 125F kan onmiddellijk ernstige brandwonden veroorzaken of de dood door verbranding. Kinderen, gehandicapten en ouderen lopen het grootste risico op verbranding. Test de watertemperatuur voordat u gaat baden of douchen. Temperatuurbegrenzende, anti-broei mengventielen zijn beschikbaar en worden aanbevolen.

De thermostaat van de warmwateropslagtank beperkt niet de maximaal geleverde watertemperatuur. De platenwarmtewisselaar levert altijd water dat warmer is dan 125F in de warmwateropslagtank, waar het zich mengt met het water in de opslagtank. De warmwateropslagtank kan water leveren dat warmer is dan 125F, afhankelijk van de mate van temperatuurstratificatie van de tank. Als codes grenzen stellen aan de maximaal geleverde watertemperatuur, MOET er een anti-broei mengventiel op de uitlaat van de warmwatertank worden geïnstalleerd.

De enkelwandige platenwarmtewisselaar voldoet aan de 1990 N.S.P.C. op voorwaarde dat de volgende twee zaken waar zijn:

1. Het boilerwater (inclusief additieven) is praktisch niet-toxisch, met een toxiciteitsclassificatie of klasse van 1 zoals vermeld in Clinical Toxicology of Commercial Products, 5e editie

2. De druk van het boilerwater is beperkt tot maximaal 30 psig door een goedgekeurde veiligheids- of overdrukventiel.

Bedrading en besturingen
Het Frontier Heating System wordt geleverd met besturingen en basisaccessoires zoals geïllustreerd en beschreven in deze handleiding. Instructiebladen voor besturingen, branders en accessoires en bedradingsschema's voor het systeem moeten aan deze handleiding worden bevestigd voor toekomstig gebruik.

Alle bedrading moet voldoen aan de NEC en alle lokale codes.

Elektrische aansluiting - Lijnspanning
VOEDING: 120 VOLT 60 HZ, 7,5 Ampère

Maak alle aansluitingen met de stroom uitgeschakeld in de hoofdschakelkast
Afbeeldingen 3A: Sluit de stroom aan op de Smart Pump vanaf de relaiskaart in de systeemverdeelkast die achter de System Manager is gemonteerd. Sluit de zwarte (hete) draad van de Smart Pump-kabelboom aan op de aansluiting met het label "HW CIRC". Sluit de witte (neutrale) draad aan op een open aansluiting op de klemmenstrook met het label "120V NEUTRAL". De warmwaterzone-uitgang van de System Manager (oranje draad) is in de fabriek aangesloten op de "HW"-aansluiting op het 24VAC-klemmenblok.

De verdeelkast is in de fabriek bedraad met het servicepunt dat altijd van stroom wordt voorzien, zelfs als de System Emergency Switch is uitgeschakeld. Om het servicepunt te laten regelen door de System Emergency Switch, verplaatst u de zwarte draad van het servicepunt naar de bovenste aansluiting van de systeem schakelaar.

Bedradingsschema lijnspanning

Relaiskaart bevindt zich in de systeemverdeelkast

Laagspanningsbedrading
DIGITALE MANAGER WERKT ALLEEN OP 24 VOLT 60 HZ STROOM

Maak alle aansluitingen met de stroom uitgeschakeld in de hoofdschakelkast

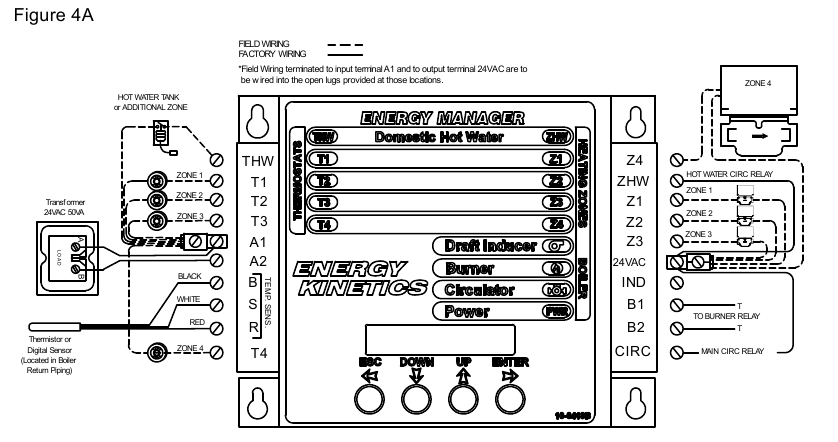

Een typisch laagspanningsbedradingsschema voor de Digital Energy Manager wordt weergegeven in afbeelding 4A. Thermostaten moeten zich aan de binnenmuren bevinden, uit de buurt van koude tocht, ramen of warmte van open haarden, apparaten of zonlicht. Stel de warmte-anticipatoren van de thermostaat in op 0,1 ampère (of "gas" als gas/elektrisch optie). Bel Energy Kinetics om alternatieve laagspanningsbedradingsschema's aan te vragen om speciale situaties aan te pakken, zoals bedrading van luchtbehandelingskasten, bedrading van warmtepompen, isolatierelais voor thermostaten en isolatierelais voor warmtemotoren of circulatiepompen, enz.
De enkele 24-volt/50VA transformator is geschikt voor de Digital Manager en vijf zone-uitgangen (zonekleppen of relais). LET OP: Extra belasting, zoals extra kleppen, kan een grotere transformatorcapaciteit vereisen. Om transformatoren toe te voegen, sluit u ze als volgt parallel aan: verbind de klem "A" van de ene transformator met "A" van de andere. Herhaal dit met de andere laagspanningsklem "B". Zorg ervoor dat u de 24VAC-uitgang van alle transformatoren verifieert.
De Digital Energy Manager is ontworpen voor warm water en maximaal vier (4) verwarmingszones. Gebruik de door Energy Kinetics geleverde zonekleppen met twee draadaansluitingen. Gebruik voor meer dan vier verwarmingszones de door Energy Kinetics uitgebreide 10- of 15-zone Digital Energy Manager, of bel Energy Kinetics voor alternatieven.

Systeemmanagers

Display Manager
Hoe u zelfgeleide schermaanwijzingen gebruikt om opties te bewerken
Druk op het systeemstatusscherm twee keer op de OMLAAG-toets, of totdat het
menuscherm Optie-instellingen (bewerken) wordt weergegeven. Druk op de ENTER-toets om naar de optieschermen te gaan. Gebruik van daaruit de OMHOOG/OMLAAG-toetsen om elke optie te bekijken. Gebruik de ENTER-toets om de geselecteerde optie te wijzigen.

Digital Manager

Optieschakelaarinstellingen Digital Energy Manager
Schakelaars bevinden zich aan de onderkant van de Digital Energy Manager

Optieschakelaar	Beschrijving	Functie
		AAN = OMLAAG	UIT = OMHOOG
10	Warmwaterprioriteit	AAN = Prioriteit	UIT = Geen prioriteit

Voor een typische oliegestookte ketel met een degelijke schoorsteen, die warm tapwater levert en correct gedimensioneerde verwarmingszones, zijn alle optieschakelaarinstellingen "UIT" (OFF). Schakelaar 10 staat meestal uit, maar wanneer deze is ingeschakeld, sluit de Manager de verwarmingszones 1 tot en met 4 tijdens een warmwatervraag gedurende maximaal 25 minuten.

Hydronische regelinstellingen

Regeling	Normale instelling
THERMOSTAAT WARMWATERTANK (Bevindt zich op de tank voor huishoudelijk gebruik)	120º Normaal (Afhankelijk van individuele installatie)

Voorbereiden op opstarten

: ZORG ERVOOR DAT AAN DE VOLGENDE VEREISTEN IS VOLDAAN VOORDAT U BEGINT:

1. De ketel en leidingen zijn volledig gevuld met water.
2. Controleer de bedrading opnieuw om er zeker van te zijn dat deze correct is en in overeenstemming is met de juiste bedradingsschema's en codes.
3. Stel de bypassklep aan de ketelzijde van de warmtewisselaar ½ open in.
4. Stel de klep in het circuit voor warm tapwater onder de Smart Pump ongeveer ¾ open in.

Opstartprocedure

1. Wanneer de unit de temperatuur bereikt, signaleert het Digital Manager "Heating"-lampje de warmtedistributie naar de zone(s) die warmte vragen. (Bij de eerste opstart is dit meestal de warmwatertankzone.)
2. Zodra de ketelwatertemperatuur 160 – 180 F. bereikt, stelt u de warmwatertemperatuur in die naar de opslagtank stroomt. Met warm water dat volledig uit een huishoudelijke kraan stroomt, stelt u de klep onder de circulatiepomp voor huishoudelijk gebruik zo in dat de watertemperatuur die de tank ingaat ongeveer 140o F is (hand kan slechts kort op de buis worden gehouden). Er moet volledig water uit een huishoudelijke warmwaterkraan stromen om de stroom en temperatuur die de tank ingaat nauwkeurig aan te passen.

Jaarlijks onderhoud

1. Terugspoelplatenwarmtewisselaar. (Zie "Warmwaterdiagnose" sectie voor procedure)

Vervangende onderdelen

ONDERDEEL NR.	BESCHRIJVING
10-0416 10-0435 10-0430C 10-0650 10-0650-C 10-0423-10 10-0425-10 10-0424-10 10-0426	#14 Platenwarmtewisselaar (EK1) #18 Platenwarmtewisselaar (EK2) 006 Cartridge voor Smart Pump Scale Stopper Kit Vervangingscartridge voor Scale Stopper 40 Gal. Standaard glasgevoerde tank 10 jaar 40 Gal Lo-Boy Standaard glasgevoerde tank 10 jaar 80 Gal Standaard glasgevoerde tank 10 jaar 120 Gal Standaard glasgevoerde tank 10 jaar

Warmwaterdiagnose
TEST ALLEEN MET KETEL DIE WARM WATER MAAKT (Verwarmt geen zones)
Laat de warmwaterkraan lopen gedurende de hele test

Normale werking

• Een koude tank van 40 gallon moet de tankthermostaat in 18 - 20 minuten uitschakelen op een EK1.
• De tankthermostaat sluit en activeert de "HOT WATER" (THW) input op de manager. De ketel wordt ingeschakeld en doorloopt de voorverwarmingscyclus (ongeveer 90 seconden of wanneer de retourtemperatuur 140°F bereikt)
• Wanneer de retourleidingen van de ketel op temperatuur zijn (90 seconden), activeert de manager de "HOT WATER" (ZHW) output. Deze output trekt het HW CIRC relais aan en schakelt de Domestic Circulator in. Ketelwater circuleert door de platenwarmtewisselaar en draagt warmte over naar het tapwater. Het tapwater wordt uit de bodem van de tank of de koudwatertoevoer getrokken. Het verwarmde water keert terug naar de bovenkant van de tank in de "C" inlaat. De System 2000 tank heeft een dompelbuis, die het verwarmde water gelijkmatig in de bovenkant van de tank verspreidt.

Wanneer er niet genoeg warm water is:

• Brandt het "HOT WATER" inputlampje? Zo niet, controleer dan de bedrading van de tank naar de manager (THW en A1).
• Controleer de tankthermostaat op de tank, werkt deze? Zo niet, vervang dan door een standaard waterverwarmingstankthermostaat of gebruik een boltype tankthermostaat en bevestig de bol stevig aan de tank door deze in de opening tussen de tank en de tankisolatie te duwen.

Meet vervolgens alle vier de temperaturen in en uit de platenwarmtewisselaar en vergelijk met de volgende twee pagina's.

Warmwaterdiagnose
TEST ALLEEN KETEL DIE WARM WATER MAAKT (Verwarmt geen zones)
Laat de warmwaterkraan lopen gedurende de hele test

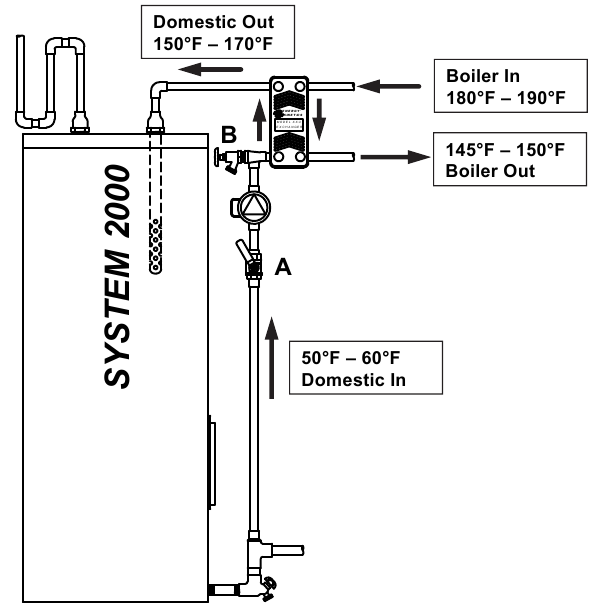

Tapwaterzijde van warmtewisselaar is geblokkeerd (Door kalkaanslag, slib, enz.)

Symptoom:
Tapwater te warm, kan leegraken bij langdurig gebruik of meerdere toepassingen.
Brander kan cyclisch werken op de ketelretourbegrenzer. Op systemen met digitale of display managers kunt u zien dat het branderlampje uitgaat, omdat de manager de TT-verbinding met de brander verbreekt omdat de retourtemperatuur hoger is dan 170°F. Bij oudere systemen opent de retour-aquastaat en schakelt de brander uit, het branderlampje blijft branden. Cyclisch kan 1 minuut aan en 1 tot 3 minuten uit zijn.

Oplossing:
TERUGSPOELWARMTEWISSELAAR - Sluit kogelkraan A en open de terugspoelklep B. Vang water op in een schone container. Er moet een goede waterstroom zijn met mogelijk wat vuil. Als de stroom langzaam is, vervang dan de warmtewisselaar of maak deze schoon met zuur.
TAPWATERCIRCULATOR WERKT NIET - "Hot Water" outputlampje moet branden. Controleer de stroomtoevoer naar de circulatiepomp. Als er geen stroom is, controleer dan de bedrading naar het "HW Circ" relais op de relaiskaart. Controleer anders de circulatiepomp.
LUCHTBLOKKADE - Als de "Domestic Out" leidingen bovengronds op plafondniveau lopen of een lange loop hebben, kan er lucht in zitten en kan de tapwatercirculatiepomp de lucht niet in de tank duwen. Dit zou normaal gesproken alleen gebeuren tijdens het opstarten of als een onderdeel is vervangen en de lucht niet volledig is afgevoerd. Terugspoelen zoals hierboven om lucht af te voeren.
DEFECTE TERUGSLAGKLEP - Terugslagklep, integraal of boven de circulatiepomp, kan defect zijn.
VOEG EEN SCALE STOPPER TOE - Voeg een Energy Kinetics Scale Stopper toe aan de koudwatertoevoerleiding die de tank voedt.
INSTALLEER EEN WARM WATER ZONE KIT - Verplaatst de platenwarmtewisselaar van de ketelbypass waar warm water doorheen wordt gecirculeerd wanneer de ketel draait, naar een afgelegen zone waar het warme water alleen door de platenwarmtewisselaar stroomt wanneer een warmwatervraag de warmwaterzoneklep opent.
INDIRECTE WATERVERWARMER - Vervang de warmtewisselaar en warmwateropslagtank door een Indirecte Waterverwarmer. Water wordt verwarmd door een spiraal in de tank

Warmwaterdiagnose
TEST MET KETEL DIE ALLEEN WARM WATER MAAKT (Verwarmt geen zones)
Laat de warmwaterkraan lopen gedurende de hele test

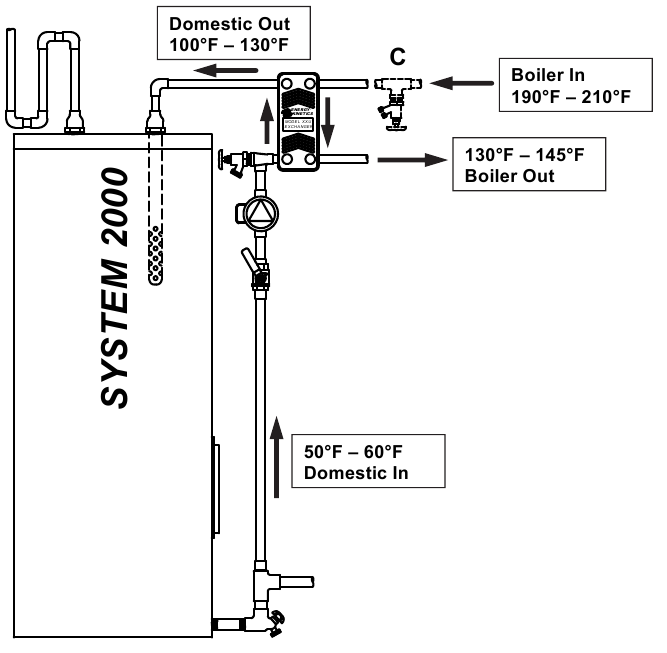

Ketelzijde van warmtewisselaar is geblokkeerd
(Door corrosie, systeemlekken)

Symptoom: Brander schakelt kortstondig in bij warmwatervraag of opstarten. Ketel stoomt of knalt tijdens het maken van warm water. Onvoldoende warm tapwater. Weinig of geen stijging van de ketelretourtemperatuur op de manager of meter.
Brander uitgeschakeld door hoge limiet aquastaat of DualGard - alleen stroom op hoge limiet inkomende poot. De brander is uit, maar het branderlampje op de manager kan nog steeds branden. Traag herstel van de retourtemperatuur.
CONTROLEER BLOKKADE - Installeer tijdelijk een wasmachineslang tussen een spoelklep aan de toevoerzijde en een aftapkraan aan de retourzijde; of open handmatig een verwarmingszoneklep. Als de werking van de brander weer normaal wordt, duidt dit op een warmtewisselaar- of bypassblokkade.

Oplossing:
LUCHTAFVOER - Controleer de luchtafvoer om er zeker van te zijn dat deze open is en dat alle lucht uit de ketel is met de circulatiepomp uitgeschakeld. Controleer of de voorkant van de ketel 1/4" boven het niveau is gekanteld. Voor Frontier is de ketel voorgekanteld en wordt de lucht vanaf de achterkant van de ketel afgevoerd. Controleer of de basis waterpas staat.
CONTROLEER DE HOOFDCIRCULATIEPOMP - Controleer de stroomsterkte. Als deze niet op snelheid is, zal de stroomsterkte hoger zijn dan de waarde op het typeplaatje - vervang de cartridge.
PLATENWARMTEWISSELAAR BLOKKADE - Verwijder de warmtewisselaar en controleer de "Boiler In" poort. Als de poort vuil bevat, raden we aan om een T-stuk en aftapkraan te installeren op locatie C tussen de bypassklep en de warmtewisselaar. Terwijl de leidingen open zijn, controleer de bypassleiding en klep met draad of lange schroevendraaier om er zeker van te zijn dat deze open is en niet geblokkeerd. Vul het systeem opnieuw met de bypass gesloten en spoel de warmtewisselaar terug via de geïnstalleerde afvoer (gebruik snelle toevoer om een goede druk en stroom te krijgen). Als de stroom niet goed is, vervang dan de warmtewisselaar.
KETELBESCHERMINGSKIT - Indien geïnstalleerd, biedt deze Y-filters voor de systeemretour en de ketelbypass voor de warmtewisselaar die vuil filteren dat het systeem binnendringt

WARMWATERMAKERS

Te gebruiken voor: Warm tapwater

• Hot tubs
• Isolatie stralingssysteem
• Zwembadverwarming

Hoe platenwarmtewisselaars werken:
Het uitwisselingsoppervlak is gemaakt van golfplaten die door solderen zijn afgedicht. De hoekpoorten zijn zo gerangschikt dat warm water en koud water door afwisselende kanalen stromen, wat een uitzonderlijke warmteoverdracht oplevert. Deze gesoldeerde platenwarmtewisselaars kunnen worden gereinigd door te spoelen met zuur of andere chemische processen. Voor het verwarmen van zwembaden en hot tubs kunt u contact opnemen met uw vertegenwoordiger of Energy Kinetics bellen. (Bel voor prijzen) Nu brengt technologie een uitzonderlijke vooruitgang in de strijd tegen corrosie en minerale afzettingen. De wetten van de natuur zijn niet veranderd, maar onze Sealix ® permanente antiaanbaklagen helpen kalk- en mineraalophoping te voorkomen voor uitzonderlijke prestaties op lange termijn bij toepassingen met hard water.

De Sealix coating is corrosiebestendig roestvrij staal dat is gebonden met corrosiebestendige silicon dioxide antiaanbaklaag. Dit creëert een barrière tegen vervuiling, afzetting en corrosie die duurzaam is, zelfs onder extreme temperaturen en druk. Sealix is ideaal voor het voorkomen van corrosie, zelfs bij zwembadverwarmingstoepassingen met zout en chloor. Het is zo robuust dat het wordt gebruikt in hightech nucleaire, medische en industriële toepassingen die te maken hebben met zuren en andere corrosieve chemicaliën.

¹ Nominaal vermogen gebaseerd op: 100º F Stijging van de outputtemperatuur
² Daadwerkelijke output wordt beperkt door maximale keteloutput. Daadwerkelijke output gebaseerd op: 180º F Watertoevoertemperatuur ketel 77º F Stijging, Koude kant: 40º F - 117º F

Onderdeelnummers union
Union Set (4) voor #14 & #18 PHE	10-0416U
Union (1) 1" NPT, messing	10-0437-UNION

Alle modellen zijn gesoldeerde plateenheden.
Alle platen zijn van 316 roestvrij staal.
Dubbelwandige platenwarmtewisselaars voor gebruik waar vereist door de code.

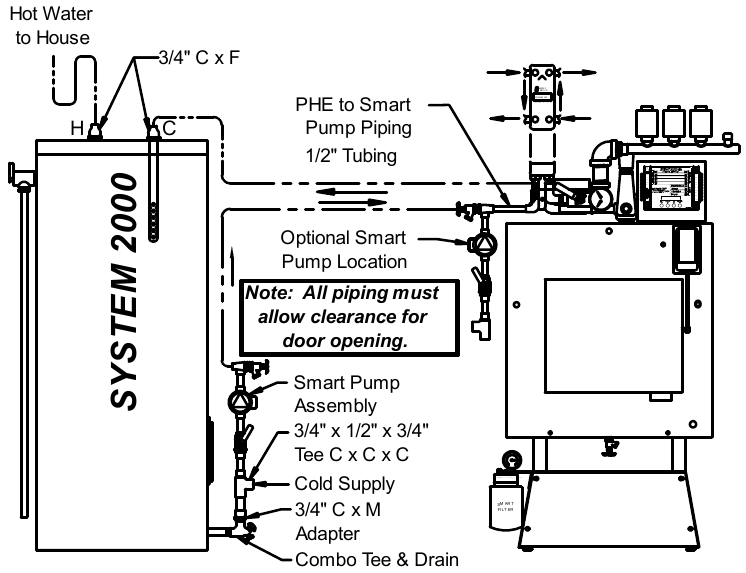

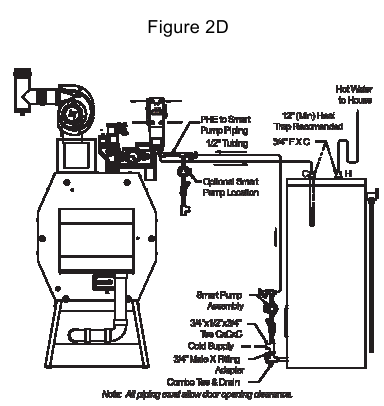

Smart Pump voor Premier Frontier Systemen Leidinginstallatie
De Smart Pump wordt geleverd met alle Premier Packages. Het vereenvoudigt de leidingen voor warm tapwater van het systeem aanzienlijk.
De Smart Pump is een compacte assemblage en kan direct bij de warmwateropslagtank of direct bij de Plate Heat Exchanger worden geplaatst. Dit vereenvoudigt de aansluiting van tapwater. De leidingen van de warmwatertank zijn teruggebracht tot twee aansluitingen, één op de Smart Pump en de andere op de warmtewisselaar.

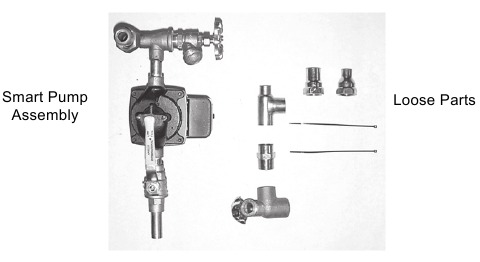

Smart Pump Assembly:
(1) ½" Kogelkraan
(1) 006B-IFC* Circ met Harnas (*Integrale Flow Check (Integrale stroomcontrole))
(1) ½" Ketelafvoer
(1) ½" T-stuk CxFxC

PHE naar Smart Pump Leidingassemblage:
(1) 6-1/4" lange ½" koper
(1) ½" Straathoek
(1) Union met Moer voor PHE

Los verzonden:
(2) ¾" CxF Adapter (¾" CxF Unions met Stapelbaar)
(1) Combo T-stuk/Afvoer
(1) T-stuk ¾"x½"x¾" CxCxC
(2) 4" Kabelbinders
(1) ¾" CxM Adapter
(1) Hoek ¾" x ½" CxC

Gemonteerd op ketel

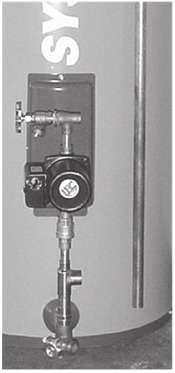

Gemonteerd op opslagtank

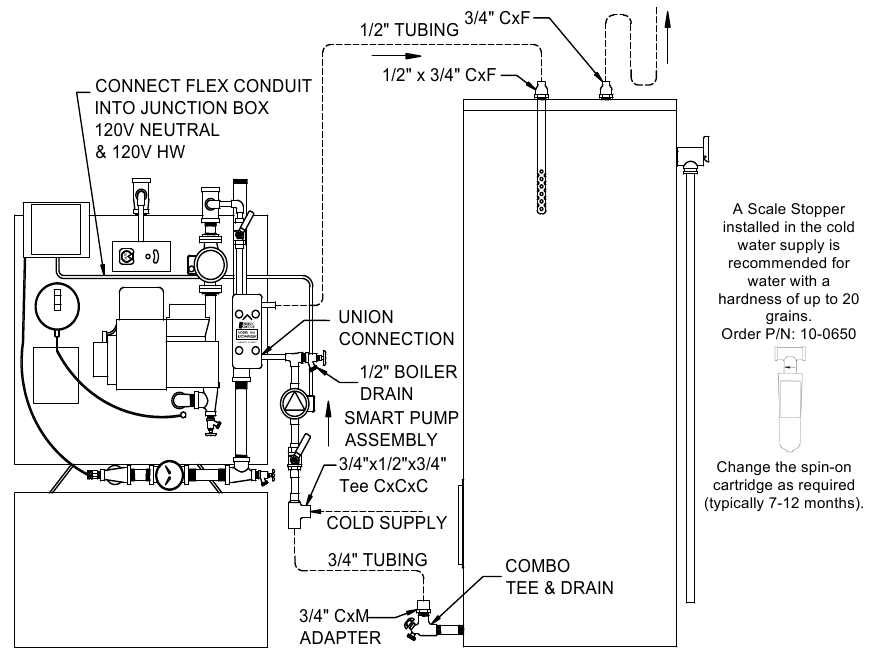

Smart Pump voor Standaard Ketel Premier Systemen Leidinginstallatie
De Smart Pump wordt geleverd met alle Premier Packages. Het vereenvoudigt de leidingen voor warm tapwater van het systeem aanzienlijk. Het pre-pipes en pre-wired de tapwatercirculatiepomp en bijbehorende leidingen.
De Smart Pump is een compacte assemblage en bevindt zich direct onder de platenwarmtewisselaar en dicht bij de ketel. Dit vereenvoudigt de aansluiting van tapwater, aangezien beide aansluitingen zich bij de ketel bevinden. De leidingen van de warmwatertank zijn teruggebracht tot twee aansluitingen, één op de Smart Pump en de andere op de warmtewisselaar.

Smart Pump Assembly:
(1) ½" Kogelkraan
(1) 006B-IFC* Circ met Harnas
(1) ½" CxFxC T-stuk
(1) ½" St. Elleboog
(1) Warmtewiss. Union & Moer
(1) ½" Ketelafvoer

Los verzonden:
(3) 4" Kabelbinders
(1) Combo T-stuk/Afvoer
(1) T-stuk ¾"x½"x¾" CxCxC
(1) ¾" CxM Adapter
(1) ½"x ¾" CxF Adapter
(1) ¾" CxF Adapter
* Integrale stroomcontrole

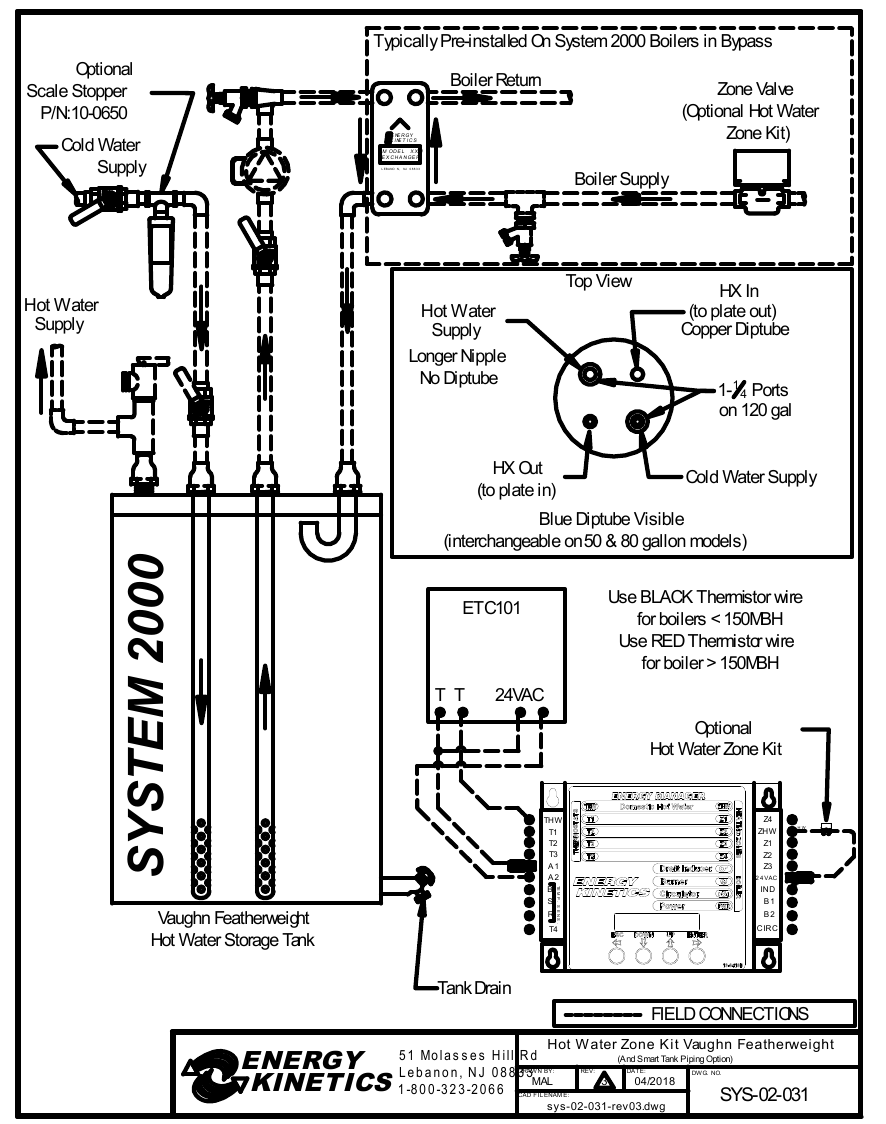

Hot Water Zone Kits

TOEPASSING
Energy Kinetics Hot Water Zone Kits zijn ontworpen om de vervuiling te verminderen die wordt veroorzaakt door hard water dat op de tapwaterzijde van de platenwarmtewisselaar neerslaat. Verwarmd water stroomt alleen door de ketelzijde van de warmtewisselaar tijdens een warmwatervraag, waardoor de blootstelling van tapwater aan een verwarmd oppervlak wordt verminderd en de effecten van afzetting worden verminderd.

Warmwatersystemen A, B, C

EEN WARMWATERBEHOEFTE OPLOSSEN IS ZO SIMPEL ALS A, B, C
De oplossing is eenvoudig voor huiseigenaren die nooit genoeg warm water hebben. Hoge vraag, vervuilde spiralen of elektrische warmwaterboilers die geen voldoende herstel hebben, kunnen gemakkelijk worden verbeterd. Drie eenvoudige oplossingen bieden liters warmwateropslagcapaciteit om het probleem tijdens piekperioden te elimineren. Wassen, vaatwasser en douche kunnen tegelijkertijd op een constante temperatuur draaien en de besparingen kunnen oplopen tot 60%.

"A" WARMWATERSYSTEEM
10-0200 Systeem "A"
10-0201 Systeem "A" met energiebesparende relais
10-0202 Systeem "A" zonder tank

PROBLEEM: Wanneer een warmwaterspiraal in de boiler is geïnstalleerd (een zogenaamde boilerloze spiraal), moet de boiler het hele jaar door regelmatig draaien, zonder rekening te houden met het gebruik, om de watertemperatuur te handhaven. Zelfs dan leiden hoge vraag of vervuilde spiralen tot een ongelijke watertemperatuur die te heet begint, maar snel te koud wordt voordat aan de behoefte aan warm water is voldaan.
OPLOSSING: Probeer voor een goede boiler met een goede spiraal in goede staat oplossing "A". Verlaag de thermostaatinstellingen van de tank, stook de boiler op aanvraag en verlaag de brandersnelheid. De spiraal maakt warm water en slaat het op in de tank om voldoende warm water te leveren zonder drastische temperatuurschommelingen.
OMVAT:

• 40 gallon tank met 2" schuimisolatie met hoge dichtheid.
• Tankthermostaat gemonteerd
• Speciale dompelbuis
• 150# T&P klep
• Taco bronzen circulatiepomp
• Leidingenset; afvoer, verbindingsstukken, make-upconnectoren
• Energiebesparende relais

"B" WARMWATERSYSTEEM
10-0240 Systeem "B" met energiebesparende relais
10-0241 Systeem "B" met energiebesparende relais & zoneklep met eindschakelaar
10-0242 Systeem "B"

PROBLEEM: Wanneer warm water wordt gemaakt met oude gas- of oliegestookte waterverwarmers, ontsnapt veel van de warmte via het rookkanaal of verdwijnt het door slechte isolatie. De brander moet het hele jaar door regelmatig draaien om verloren warmte te vervangen, zonder rekening te houden met de behoeften van het huishouden, wat resulteert in veel meer brandstofverbruik dan nodig is om warm water te leveren.
OPLOSSING: Gebruik voor een goede boiler met een vervuilde of lekkende boilerloze spiraal of een boiler zonder spiraal de Warmwatermaker "B". In tegenstelling tot spiralen kan de externe platenwisselaar gemakkelijk worden onderhouden vanwege de toegankelijke locatie. De opslagtank en platenwisselaar bieden voldoende warm water om aan de piekvragen te voldoen.
OMVAT:

• 40 gallon tank met 2" schuimisolatie met hoge dichtheid
• 120/gph externe platenwisselaar
• Tankthermostaat gemonteerd
• Speciale dompelbuis
• 150# T&P klep
• Taco bronzen circulatiepomp
• Leidingenset: afvoer, verbindingsstukken, make-upconnectoren
• Specificeer; ofwel CI-circulatiepomp of zoneklep met eindschakelaar
• Energiebesparende relais

"C" WARMWATERKIT
10-0260 Systeem "C"
10-0261 Systeem "C" met energiebesparende relais
10-0262 Systeem "C" met energiebesparende relais & zoneklep met eindschakelaar

PROBLEEM: Afhankelijk van het gebied kosten elektrische waterverwarmers twee tot vier keer meer per BTU dan direct gestookte brandstoffen. Eenvoudig gezegd is de brandstofefficiëntie bij elektriciteitsopwekking slechts 30% en moet elektriciteit door kilometerslange leidingen worden getransporteerd. Zelfs met dalurentarieven is warm water vaak nodig, gemaakt en in rekening gebracht tegen piektarieven in een actief huishouden. Direct gestookte brandstoffen die in huis worden gebruikt, leveren spectaculaire besparingen op - 50% tot 75%.

OPLOSSING: Voor een bestaande opslagtank zet de "C"-kit de warmtebron om van dure elektriciteit of inefficiënte brandstof naar een efficiënte boiler. Elke goed geïsoleerde tank in goede staat kan worden gebruikt; elektrische, gas- of onverwarmde tanks met elektrische tankthermostaat.
OMVAT:

• 120/gph roestvrijstalen platenwisselaar
• Taco bronzen circulatiepomp
• Leidingenset: afvoer, verbindingsstukken, make-upconnectoren
• Specificeren: ofwel zoneklep met eindschakelaar of circulatiepomp voor de boilerzijde
• Energiebesparende relais
  OPMERKING: Wijzig de bestaande dompelbuis of bestel de speciale dompelbuis apart (onderdeelnr. 10-0500)

Alle tanks zijn zwaar geïsoleerd met 2" schuim, het equivalent van R-15 voor minimaal warmteverlies. Doorgaans gaat er minder dan acht cent per dag verloren en blijft het water daadwerkelijk enkele dagen warm. Er zijn drie tankformaten beschikbaar: 40 gallon (standaard), 80 gallon en 120 gallon.
Alle tanks hebben "gelaagde opslag" en worden geleverd met een speciale dompelbuis, zodat het heetste water zich altijd bovenaan bevindt en klaar is voor gebruik. De temperatuursensor bevindt zich zo dat er 10 tot 15 gallon warm water kan worden getrokken voordat de boiler wordt geactiveerd. De brander draait zelden, waardoor de gebruikelijke korte cycli die brandstof verspillen, worden geëlimineerd.
De platenwisselaar is gemaakt van duurzaam roestvrij staal, herstelt met de meeste boilers met 120 gph en is gemakkelijk te onderhouden vanwege de gunstige locatie.

SYSTEEM "A" (MET BESTAANDE SPIRAAL)

1. LIJNSPANNING

2. LIJNSPANNING - ENERGIEBESPARINGSREGELING
   (Schakelrelais SR100 of gelijkwaardig.)



SYSTEEM "B" (MET EXTERNE PLATENWISSELAAR)

1. LIJNSPANNING

2. ZONEKLEP - ENERGIEBESPARINGSREGELING (Schakelrelais SR100 of gelijkwaardig.)

3. LIJNSPANNING - ENERGIEBESPARINGSREGELING (Schakelrelais SR100 of gelijkwaardig.)



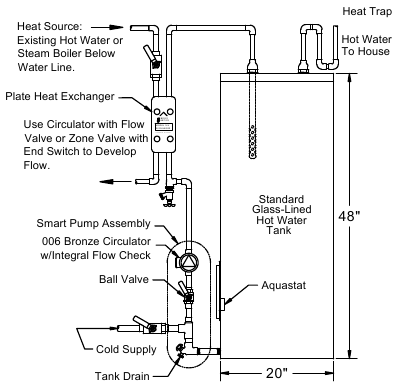

SYSTEEM C: (CONVERSIE VAN ELEKTRISCHE WARMWATERTANK NAAR INDIRECTE WARMTE MET EEN PLATENWARMTEWISSELAAR)
INSTALLATIE-INSTRUCTIES VOOR DE CONVERSIE VAN DE WARMWATERTANK

1. Schakel de elektrische voeding naar de warmwatertank uit en ontkoppel de stroomtoevoer terug naar de stroomonderbreker.
2. Laat het water uit de tank lopen. Verwijder de aftapkraan.
3. Ontkoppel de koude toevoeraansluiting bovenop de tank. Voor het beste resultaat verwijdert u de plastic dompelbuis (1) en voert u stap (4) en (5) uit.

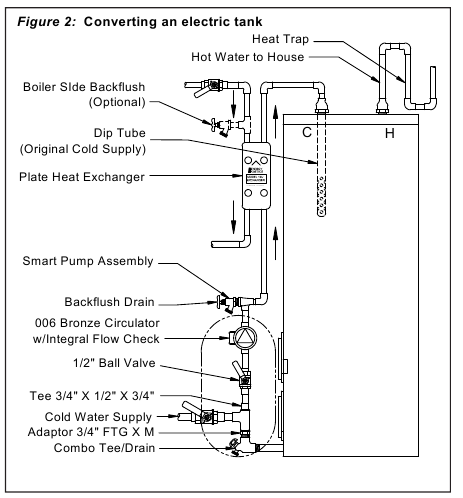

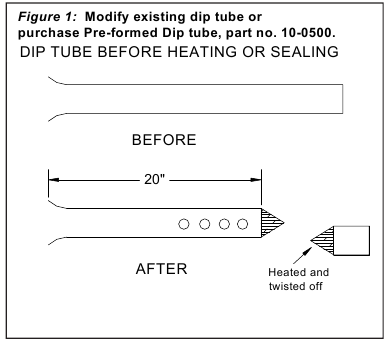

4. Verwarm de dompelbuis lichtjes met een brander op ongeveer 20" vanaf de bovenkant totdat deze smelt, zodat het onderste uiteinde kan worden afgedraaid als een "IJshoorntje", waarbij het uiteinde tegelijkertijd wordt afgedicht. Boor acht gaten met een diameter van ¼" aan de onderkant van de buis (zie afbeelding 1)

5. Plaats de dompelbuis terug in de "koude" aansluiting bovenop.
6. Plaats een ¾" messing nippel in de tankafvoer die lang genoeg is om te zorgen dat de leidingen en de pomp de tankmantel vrijhouden. (Zie afbeelding 2)

7. Zet de leidingenconstructie in elkaar voordat u de combinatie T-stuk/afvoer op de tank installeert.
8. Combinatie T-stuk/afvoer, ¾" x ½" ¾" T-stuk, ½" kogelkraan, 006 bronzen circulatiepomp met integrale stroomterugslagklep, ¾" Ftg x M-adapter. Installeer op de nippel aan de onderkant van de tank en leid naar de onderste aansluiting aan de huiszijde van de platenwisselaar.
9. Leid de leiding van de bovenkant van de warmtewisselaar (Domestic Out) naar de koude aansluiting aan de bovenkant van de tank (waar de dompelbuis was geplaatst).
10. Breng de koude toevoer (3) naar de make-upaansluiting: ¾" speciaal T-stuk onder de bronzen circulatiepomp.
11. Leid de warmwatertoevoer naar het huis opnieuw aan met een warmteafscheider (12" hoog) optioneel, maar aanbevolen. De warmteafscheider voorkomt het zwaartekrachtverlies van warm water en bespaart ongeveer $ 20 per jaar.
12. Open de onderste paneeldeur op de warmwatertank. De tankthermostaat wordt gebruikt om de warmwatertemperatuur te regelen via de thermostaatdraad naar de Manager op de ingangsklemmen THW & A ₁.
    Opmerking:
    Als de tankthermostaat zich zeer dicht bij de bodem van de tank bevindt, zal dit ervoor zorgen dat het systeem vaak start.
    Verwijder indien mogelijk de tankthermostaat en plaats deze ongeveer 12" boven de tankbodem op een tank van 40 gallon en 8" op de tank van 80 gallon.
    Het kan nodig zijn om de tankthermostaat tegen de tank te klemmen op deze locatie door een houten blok of schuimisolatie tussen de mantel en de tankthermostaatdeksel.

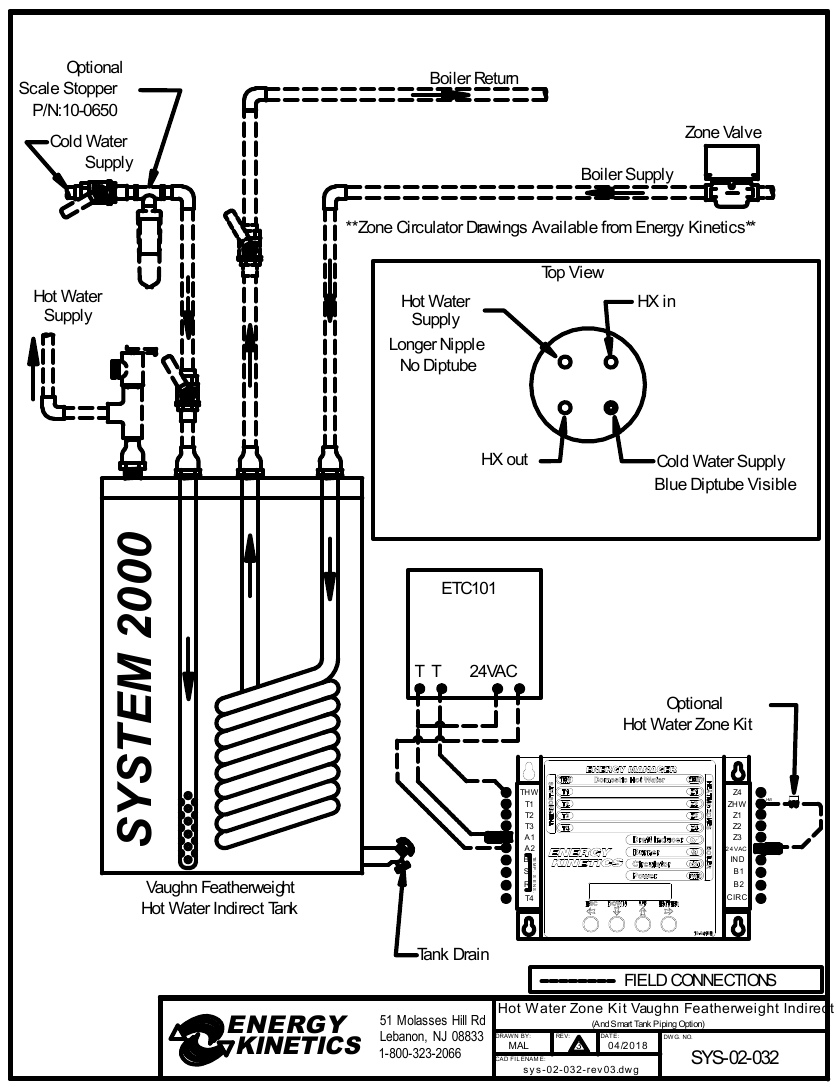

Typische installatie van een indirecte boiler

Installatie-informatie
Leidingwerk:
Sluit de boiler aan zoals aangegeven als een zone gescheiden van alle verwarmingszones. Plaats deze zo dicht mogelijk bij de ketel om warmteverlies door leidingen en wrijvingsverlies te verminderen met behulp van ¾" leidingen. Als lange leidingen tussen de ketel en de boiler onvermijdelijk zijn, is het raadzaam om 1" leidingen te gebruiken en de leidingen te isoleren. Voor de snelste levering van warm water plaatst u de ketel en boiler zo dicht mogelijk bij het gebruikspunt.
Als er een terugstroombeveiliging is geïnstalleerd (vereist door sommige voorschriften), moet er een expansievat van de juiste grootte worden gebruikt.
Er moet een T&P-veiligheidsklep worden geïnstalleerd.
EK P/N: 10-0422B voor EK1-systemen
EK P/N: 10-0422D voor EK2-systemen
Installatie van een kalkstopper,
EK P/N: 10-0650 in de koudwaterleiding wordt aanbevolen.

Bedrading: 24VAC
Sluit de tankthermostaat aan op THW en A1 aan de ingangszijde (links) van de System Manager. Sluit de zoneklep voor de warmwatertank aan op 24V en ZHW aan de uitgangszijde (rechts).
De System Manager heeft een warmwaterprioriteitsoptie, raadpleeg de System 2000 Installation & Service Manual voor meer informatie.

Opmerking:
Alle leidingen moeten voldoende ruimte laten voor het openen van de Frontier Boiler-deur.

Initiële instelling tankthermostaat:
Warm - 115°F
*EK1-systemen vereisen een hoogvolume circulatiepompoptie: 10-0196 (Taco 0010) voor een keteldebiet van 11 gpm.
Alle tankaansluitingen zijn ¾" NPT-binnendraad

Tabellen:
Platenwarmtewisselaar: Temperatuur ketelzijde vs. Temperatuur huishoudelijke zijde
Voorbeeld: #14 PHE met een 007 ketelcirculatiepomp, maximaal huishoudelijk debiet weergegeven

Belasting Btu/uur	Zijde 1 = Ketelzijde			Zijde 2 = Huishoudelijke zijde			Drukval, voet H2 O
	Temp In	Temp Out	Debiet Gpm	Temp In	Temp Out	Debiet Gpm	Zijde 1 Ketel	Zijde 2 Huishoudelijk
114,219	170	123.1	5	50	120	3.28	4.57	1.71
99,093	170	129.4	5	50	130	2.49	4.55	1.00
83,007	170	136.0	5	50	140	1.86	4.55	0.56
65,340	170	143.2	5	50	150	1.32	4.55	0.29
44,545	170	151.8	5	50	160	0.82	4.53	0.11
139,782	180	122.5	5	40	117	3.64	4.53	2.10
133,766	180	125.0	5	50	120	3.84	4.53	2.31
119,012	180	131.1	5	50	130	2.99	4.53	1.43
105,218	180	136.7	5	40	140	2.12	4.53	0.73
103,563	180	137.4	5	50	140	2.32	4.50	0.87
87,133	180	144.2	5	50	150	1.76	4.50	0.50
68,934	180	151.7	5	50	160	1.26	4.50	0.27
153,210	190	126.8	5	50	120	4.40	4.48	3.00
138,763	190	132.8	5	50	130	3.49	4.48	1.91
123,815	190	138.9	5	50	140	2.77	4.48	1.22
108,093	190	145.4	5	50	150	2.18	4.46	0.76
91,234	190	152.4	5	50	160	1.57	4.46	0.46

Platenwarmtewisselaar: Temperatuur ketelzijde vs. Temperatuur huishoudelijke zijde
Voorbeeld: #14 PHE met een 007 ketelcirculatiepomp en een 006 huishoudelijke circulatiepomp

Belasting Btu/uur	Zijde 1 = Ketelzijde			Zijde 2 = Huishoudelijke zijde			Drukval, voet H2 O
	Temp In	Temp Out	Debiet Gpm	Temp In	Temp Out	Debiet Gpm	Zijde 1 Ketel	Zijde 2 Huishoudelijk
94,119	170	131.4	5	40	134.2	2	4.55	0.66
87,301	170	134.2	5	50	137.4	2	4.55	0.66
80,386	170	137.0	5	60	140.5	2	4.55	0.66
101,956	180	138.1	5	40	142.0	2	4.50	0.66
95,125	180	140.9	5	50	145.2	2	4.50	0.66
88,228	180	143.8	5	60	148.4	2	4.50	0.66
109,782	190	144.7	5	40	149.9	2	4.46	0.66
102,949	190	147.5	5	50	153.1	2	4.46	0.66
96,034	190	150.4	5	60	156.2	2	4.46	0.65

Platenwarmtewisselaar: Temperatuur ketelzijde vs. Temperatuur huishoudelijke zijde
Voorbeeld: #18 PHE met een 0010 ketelcirculatiepomp, maximaal huishoudelijk debiet weergegeven

Belasting Btu/uur	Zijde 1 = Ketelzijde			Zijde 2 = Huishoudelijke zijde			Drukval, voet H2 O
	Temp In	Temp Out	Debiet Gpm	Temp In	Temp Out	Debiet Gpm	Zijde 1 Ketel	Zijde 2 Huishoudelijk
240,089	170	120.8	10	50	120	6.89	5.73	2.68
209,561	170	127.0	10	50	130	5.27	5.73	1.58
176,799	170	133.8	10	50	140	3.95	5.73	0.90
140,547	170	141.2	10	50	150	2.83	5.71	0.47
97,135	170	150.1	10	50	160	1.78	5.71	0.19
301,989	180	117.9	10	40	117	7.87	5.20	3.19
280,135	180	122.4	10	50	120	8.04	5.68	3.60
250,536	180	128.5	10	50	130	6.30	5.68	2.24
231,215	180	132.5	10	40	140	4.65	5.17	1.14
219,236	180	134.9	10	50	140	4.90	5.68	1.37
185,786	180	141.8	10	50	150	3.74	5.68	0.81
148,304	180	149.5	10	50	160	2.72	5.66	0.43
319,979	190	124.0	10	50	120	9.18	5.64	4.69
291,007	190	130.0	10	50	130	7.31	5.64	3.00
260,900	190	136.2	10	50	140	5.83	5.64	1.92
229,124	190	142.7	10	50	150	4.62	5.64	1.22
194,732	190	149.9	10	50	160	3.57	5.61	0.73

Platenwarmtewisselaar: Temperatuur ketelzijde vs. Temperatuur huishoudelijke zijde
Voorbeeld: #18 PHE met een 0010 ketelcirculatiepomp en een 006 huishoudelijke circulatiepomp

Belasting Btu/uur	Zijde 1 = Ketelzijde			Zijde 2 = Huishoudelijke zijde			Drukval, voet H2 O
	Temp In	Temp Out	Debiet Gpm	Temp In	Temp Out	Debiet Gpm	Zijde 1 Ketel	Zijde 2 Huishoudelijk
192,671	170	130.5	10	40	136.4	4	5.73	0.94
178,660	170	133.4	10	50	139.4	4	5.73	0.93
164,552	170	136.3	10	60	142.4	4	5.73	0.93
208,639	180	137.1	10	40	144.4	4	5.68	0.93
194,656	180	140.0	10	50	147.4	4	5.68	0.93
180,442	180	142.9	10	60	150.4	4	5.68	0.93
224,777	190	143.7	10	40	152.4	4	5.64	0.93
210,728	190	146.6	10	50	155.5	4	5.64	0.93
196,512	190	149.5	10	60	158.4	4	5.61	0.93

De bovenstaande tabel toont de waarden aan de huishoudelijke zijde met behulp van een 006 huishoudelijke circulatiepomp, dit is dezelfde grootte circulatiepomp die wordt gebruikt voor de Energy Kinetics Smart Pump.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ENERGY KINETICS SYSTEM 2000 Handleiding

Beschikbare talen
